Способы крепления кабеля к стене

Содержание

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
Установка дюбеля
Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.

Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто. За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Особенности применения элементов точечной фиксации

При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.

Часто встречающееся крепление кабеля к уже проложенному ранее — грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.

При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.


Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа — неправильно

Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.

Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.

Область прокладки Разновидность провода
Силовой Информационный
Горизонтальный участок 350 250
Вертикальный участок 500 350
В обе стороны от вершины угла при повороте на 90 градусов 70 50

Заключение.

В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.

Монтажные площадки

Для простого крепления провода на уже готовую стену, элементы отделки или даже мебель целесообразно использовать монтажные площадки в липким слоем. Они изготавливаются как под крепление одиночного провода, так и под жмут проводов. В первом варианте, площадка имеет специальную скобу куда вставляется провод. Во втором, присоединение кабелей производится при помощи кабельной стяжки. На случай, если липкий слой не справляется с удержанием проводов, в монтажной площадке может быть предусмотрено специальное отверстие под дюбель-гвоздь или саморез.

При повреждении кабель-канала или во время ремонта возникает необходимость его демонтировать. Для этого:

  • отключают электропитание,
  • снимают крышку короба,
  • откручивают крепежные элементы.

После того как демонтировали неповрежденный кабель канал, его можно будет использовать снова.

Таким образом, установить кабель-канал можно своими руками, не имея профессиональных навыков

Важно подобрать способ крепежа, соответствующий материалам стены, и выполнять работу аккуратно

Монтаж кабеля в условиях электропроводящей панели

Данные потолки представляют собой модули, наполненные пенополиуретаном. В данные плиты вмонтированы токопроводящие пластины. Модули можно присоединять до 5 штук к одному коннектору. Проводка прокладывается исходя из особенностей помещения, будь потолок составлен из железобетона, дерева или металла. Кроме того, следует выносить коробки распределения проводов за пределы потолка.

Электропроводящие панели отлично выглядят ночью, когда все огни потушены, кроме потолочных. Сделав фото данного потолка в темное время суток, можно насладиться необычным контрастом света и тьмы.

Предложенные варианты размещения проводки на потолке и под оным являются базовыми и, относительно, нетрудными в воспроизведении их самостоятельно. Если внимательно исполнять инструкции по монтажу и соблюдать все нормы безопасности, то проблем с электрическими проводами возникнуть не должно, а установка осветительных приборов превратится в настоящее удовольствие.

Правила монтажа

Фиксация проводки необходима не только для того, чтобы комната выглядела эстетически привлекательно, но и для соблюдения норм безопасности. Даже если используется скрытый способ крепления, кабель сначала надежно фиксируют, а потом только заделывают отверстия.

Независимо от способа крепления, есть несколько правил, которые легко запомнить и просто выполнить.

  • расстояние между крепежом должно составлять 40–50 сантиметров;
  • на углах крепеж устанавливается в 7–10 см от места сгиба;
  • нельзя оставлять торчащие шляпки метизов, они могут повредить изоляцию;
  • кабель (провод) не должен провисать;
  • если есть воздействие ультрафиолета и агрессивной окружающей среды, нужно использовать скрытый способ монтажа;
  • там, где возможно повреждение проводки, ее прячут в кабель-каналы или штробы;
  • работы нельзя проводить, если кабель находится под напряжением.

Основная задача крепежа — обеспечить надежную фиксацию и не допустить повреждения изоляции. В принципе, некоторые виды крепежа могут использоваться как при открытом, так и при скрытом способе крепления электропроводки. Каждый выбирает для себя — как удобнее, дешевле и что кому больше нравится.

Прокладка кабеля по железобетонной плите

Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.

В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.

Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.

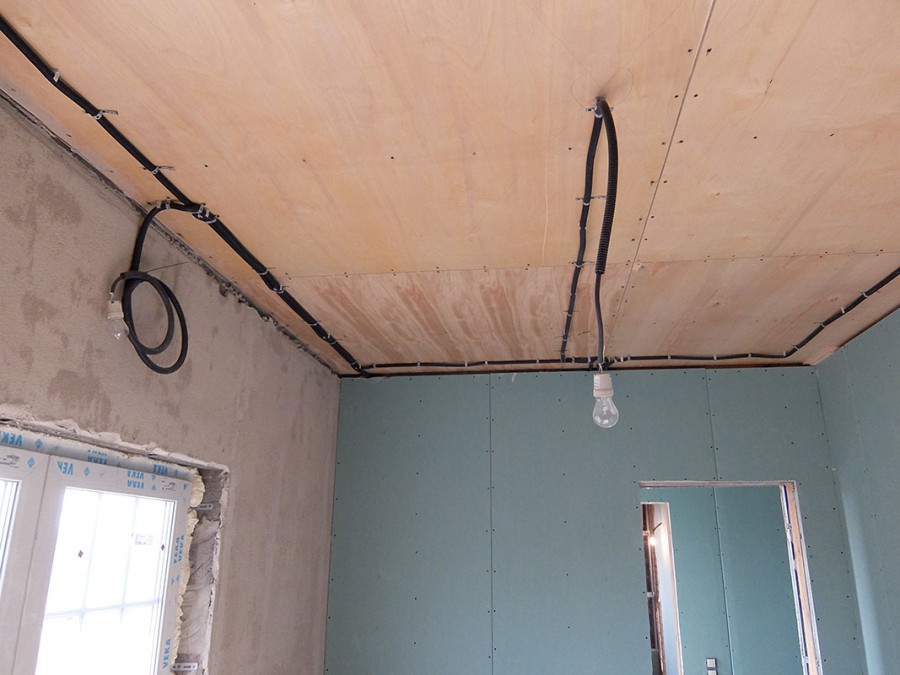

По железобетонной плите можно проложить открытый кабель следующими способами:

  • Крепление проводки к потолку скобами.
  • Крепление гофрированной трубы с кабелем клипсами.
  • Крепление металлизированной трубки с кабелем клипсами, либо скобами.
  • Крепление в стальной трубке, зафиксированной скобами, либо хомутами.
  • Крепление электротехнической трубки из пластика с кабелем клипсами.

    Разобравшись со способами прокладки, можно рассмотреть особенности наружного монтажа кабеля:

  • Вначале производится разметка маршрута прокладывания проводки.
  • Отмечаются места, где будут расположены распределительные и проходные короба.
  • Производится нарезка имеющихся трубок, чтобы привести их к необходимой длине. Далее они крепятся к потолку и соединяются.
  • Повороты и вихляния маршрута кабеля производятся под углом в девяносто градусов.
  • При помощи протяжки кабель, помещенный в стальную или пластиковую трубу, прокладывается от короба к коробу интервалами.
  • Производится сцепление кабельных жил спайкой или сваркой, после чего происходит изоляция.
  • Следующим этапом необходимо заземлить проводку.
  • Наконец, потребуется проверить проводку на целостность. Безусловно, открытая проводка проще скрытой, но если предоставляется возможность исполнить второй вариант, то нужно помнить о следующих условиях монтажа в железобетонной плите:
  • Прокладка должна производиться вдоль каналов.
  • Штробить потолок необходимо вдоль плиты. Поперечное штробление может нарушить единство конструкции. Некоторые особенности монтажа скрытой проводки:
  • Необходимо отступить от стены на 5-7см и поставить отметину.
  • Далее проделывается углубление на 2см в длину вдоль стены и на 10см вдоль плиты.
  • В месте расположения светильника необходимо выполнить ту же операцию.
  • Кабель, прикрепленный к протяжке, продевается по каналу.
  • После протяжки кабель обрезается, образуя отрезок в 40 см.
  • После этого производится сцепление кабельных жил в распределительном коробе при помощи пайки. Далее место сцепления изолируется.
  • В конце работ следует проверить проводку на цельность.

Виды проводки

Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

  • открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
  • скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Если скрытая прокладка провода выполнена в гофрированных или гладких трубах, то на этих участках возможна последующая быстрая замена электропроводки.

Порядок монтажа сети в трубах

Пример выполнения монтажа в гладких ПВХ трубках приведен на серии фото:

В технических помещениях такая разводка может оставаться не закрытой слоем штукатурки, в жилых квартирах она находится под слоем отделки.

Ломкие основания

Гипсокартонные поверхности, пенобетон и шлакоблоки – материалы очень хрупкие. Закрепить что-либо простым гвоздём или даже дюбелем на них невозможно. Они не будут держаться, сколько ни старайся.

Не подходят для ломких и тонких оснований и «клипсы». Для таких оснований применяются особенные виды крепежей для проводов.

Очень хорошо подходит дюбель «бабочка». Он имеет интересную конструкцию. Гвоздь проходит по всей по толщине основания. Попадая в пустоту часть дюбеля, раскрывается, как зонтик. Крылышки упираются в стенку, и обратно гвоздь уже не вытянешь. Разве что, только вместе с куском стены.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

  • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
  • Можно подобрать подходящего размера  типа клипсы.
  • Сделать самодельный крепеж.

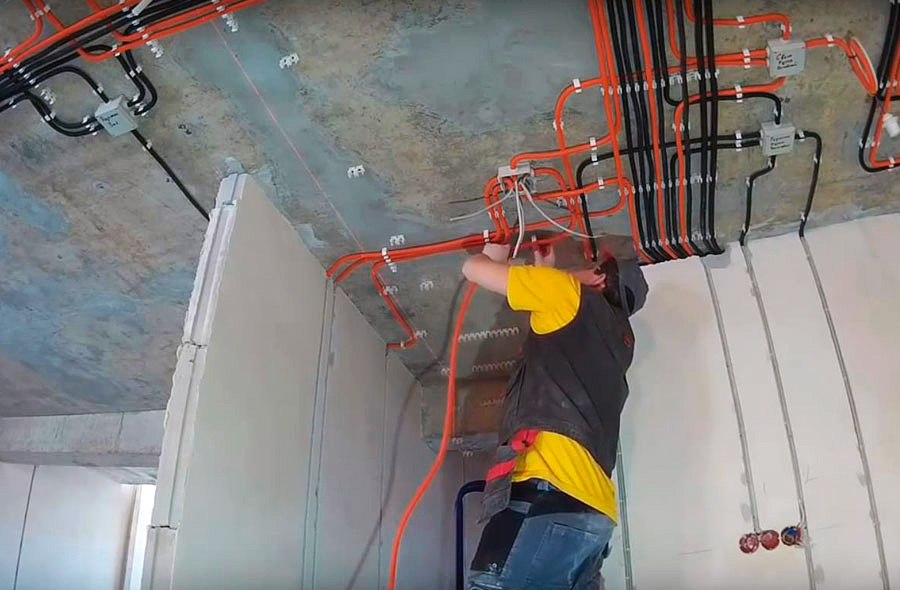

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

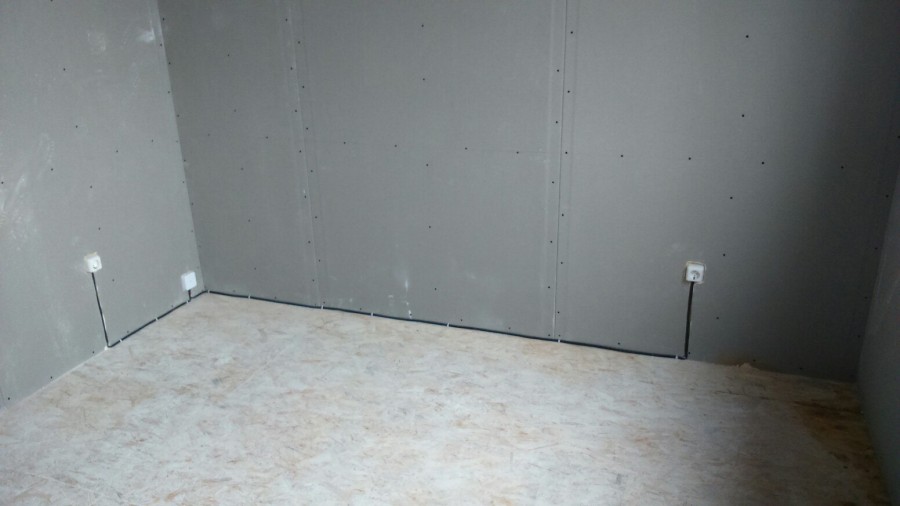

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Дюбель-хомуты

Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

Размеры дюбель-хомутов для электропроводки мы предоставили ниже:

На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:

Вот мы и рассмотрели, какие бывают клипсы для проводов и кабелей. Как вы видите, существует множество вариантов исполнения кабельных крепежей, поэтому подобрать подходящий вариант под собственные условия не составит труда!

Будет полезно прочитать:

  • Какие бывают кабель-каналы
  • Виды профилей для светодиодных лент
  • Как крепить кабельный канал к стене

Как упорядочить пучки проводов

В большом количестве проводов сложно разобраться даже при монтаже, не говоря уже о случаях ремонта или переподключения какого-либо прибора спустя продолжительное время.

Чтобы ориентироваться в больших пучках проводов, применяют следующие способы:

  1. Укладывают проводку не хаотично, а ровными рядами. Для этого используют специальные крепления в виде гребенок, набранных из клипс или хомутиков.
  2. Используют цветную маркировку проводов. К примеру, для сетей 220 Вольт, однофазного тока провод заземления обычно имеет желтую оплетку с зеленой полоской, нулевой проводник изоляцию синего цвета, фазный — коричневого.
  3. Используют бирки с номерами, которые крепят на концах проводов.

Чтобы метить провода, используют специальные клипсы с номерами.

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Правила крепления кабелей к потолку

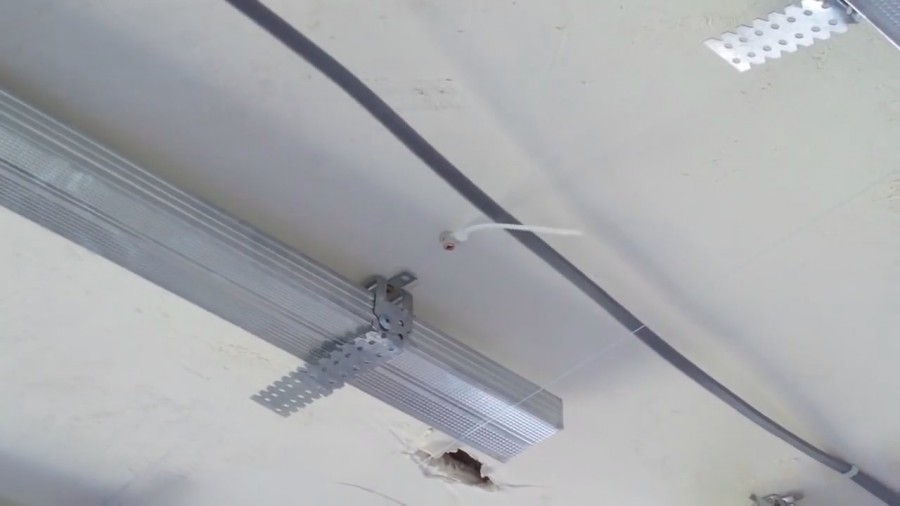

Закрепить проводку к потолку сложнее, чем к стене.

  1. В одиночку выполнять такие работы неудобно, а часто — небезопасно, поэтому необходим помощник.
  2. Проводка может прокладываться открыто, в гофрорукавах, в штробах, с последующей штукатуркой.
  3. При креплении к потолку расстояние между клипсами не должно превышать 40 см. Исключение — прокладка на специальных монтажных галереях либо в жестких трубах.

Фиксирующие приспособления ставятся в местах поворота и примыканий к точкам подключения, независимо от расстояния до предыдущего места фиксации.

Как и любая работа, связанная с электрическим током, установка креплений имеет множество особенностей, несоблюдение которых влечет за собой неприятные и даже трагические последствия. Выполнять такие операции должен специалист, владеющий навыками электромонтажа.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

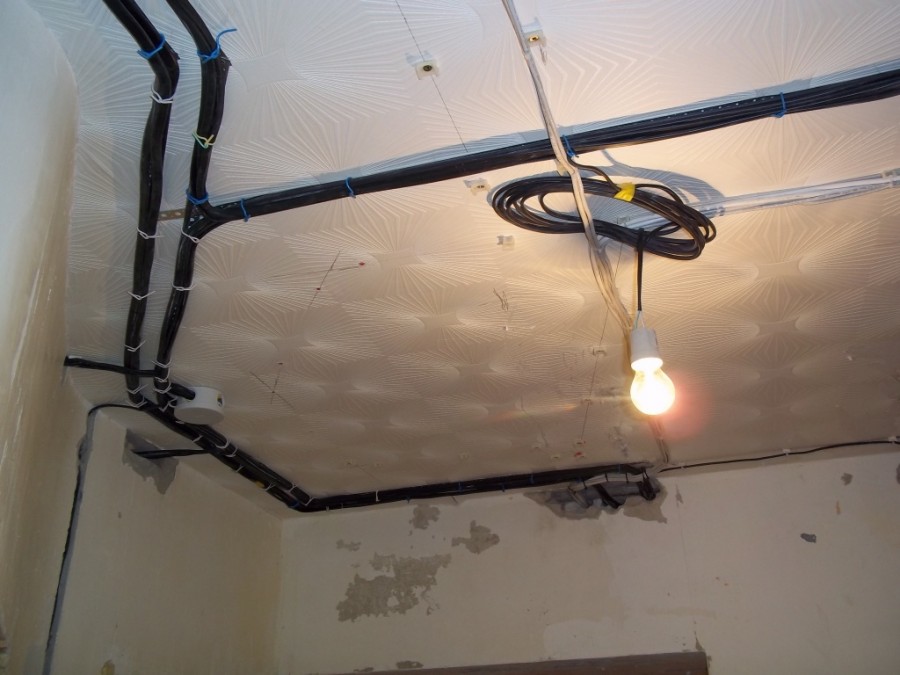

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Выбор крепежей по типу материала

Основание может быть мягким или твердым. Также оно бывает тонким и ломким. Мягкие поверхности – это дерево или штукатурка. Крепеж проводов на стене из таких материалов, как правило, выполняют гвоздями или саморезами.

Чаще всего для крепления проводов используют дюбели. К жестким основаниям относятся бетонные, железобетонные и кирпичные поверхности. При работе с такими конструкциями применяются дюбели (дюбель-гвозди). Под крепеж предварительно подготавливается отверстие, в которое монтируется пластмассовый наполнитель.

Гипсокартонные и блочные (из пеноблоков, газобетона) – это ломкие основания. Для них предусмотрены специализированные дюбели, обладающие увеличенной упорной площадью. При работе с основаниями из блоков иногда также применяют клей.

Создание открытой электропроводки

Открытая проводка выполняется скрученными в жгут проводами. Для крепления провода на стене устанавливают керамические изоляторы, а потом прикрепляют скрутку, надевая их сверху на изолятор. В настоящее время винтажный стиль стал одним из модных направлений, поэтому способ, реализованный на заре появления лампочки Ильича, вновь применяется в строительной практике.

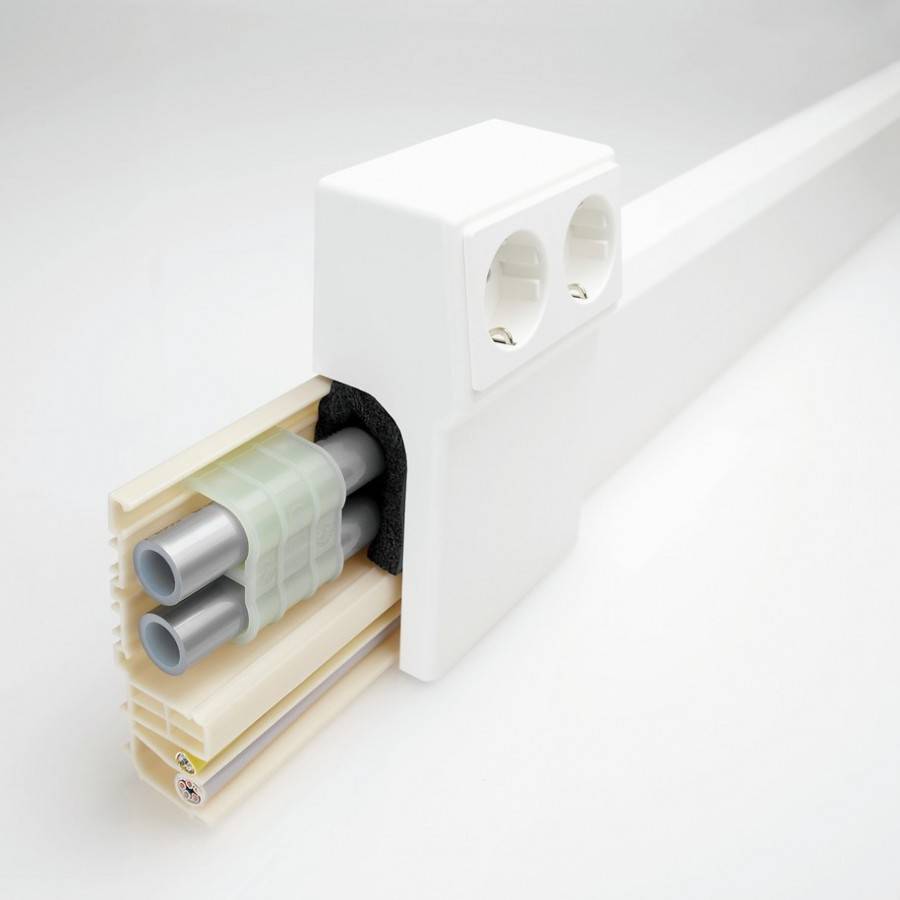

Настоящая открытая проводка спрятана в кабельных каналах. Промышленность освоила несколько типоразмеров пластиковых каналов, которые представляют собой длинный короб. Внутрь можно уложить один или несколько кабелей. Сверху кабельный канал закрывается защелкивающейся крышкой.

Для прокладки кабельного канала последовательно выполняют несколько действий.

  1. Согласно проекту на стене рисуют направление прокладки канала.
  2. Снимают крышку с канала.
  3. С помощью саморезов крепят кабельный канал на стене. Расстояние между саморезами рекомендуют не более 60 см по горизонтали и до 90 см – по вертикали.
  4. Состыковывают каналы между собой. При необходимости строительным ножом прорезают отверстия в стенках. К ним стыкуют нужные каналы.
  5. Провод прокладывают внутри, его крепление производят кабельной стяжкой так, чтобы он компактно располагался и не выходил за пределы.
  6. Закрывают крышки. Стараются подогнать стык так, чтобы сделать его менее заметным.
  7. По концам каналов устанавливают распределительные коробки или арматуру (выключали или розетки).

Совет # 6. Чтобы кабельный канал казался монолитным, смещают точки стыка крышек и самих каналов.

Об особенностях проводки в кабель каналах рассказано в этом видео:

Открытая проводка в служебных помещениях может выполняться и без кабельных каналов. Провода прокладывают по скобам, которые после крепления на стене или потолке притягивают к поверхности. Конечно, такое крепление неэстетично, но оно надежно фиксирует кабель в нужном месте.

Совет # 7. При отсутствии покупных изделий скобы иногда вырезают из пластиковых бутылок или металлических банок от напитков. Прочность таких скоб достаточная, чтобы удержать провода в нужном месте.

Скрыть проводку в доме можно, используя пластиковые плинтусы. В них имеется полость, закрываемая крышкой. Основное назначение – это закрепить плинтус к стене. Дополнительное назначение – это прикрепить провод и проложить его к нужному месту.

На строительных рынках можно найти плинтусы с каналами большого сечения. В них прокладывают жгуты проводов, распределяя их внутри помещения. Такой способ прокладки электросети удобен для размещения проводов телевидения или домашнего интернета.

Совет # 8. При необходимости защиты от помех использовать экранированные провода, тогда они не будут влиять друг на друга.

В любом доме можно удобно выполнить грамотное крепление провода к стене, чтобы в дальнейшем безопасно эксплуатировать бытовые и иные электроприборы.

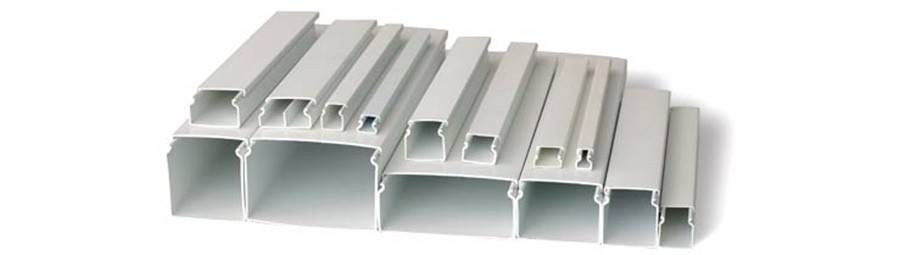

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали,  не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

  • напольные;
  • магистральные;
  • плинтусный;
  • парапетные.

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

  • Конструкция;
  • Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.
