Топ-5 уличных датчиков освещенности для включения света: лучшие модели + нюансы выбора и подключения

Эксплуатационные характеристики уличного датчика освещенности

Эксплуатационные характеристики датчиков уличного освещения определяются:

• номинальным напряжением;
• частотой сети;
• коммутируемой сетью;
• сектором срабатывания;
• потребляемой мощностью;
• допустимыми колебаниями сетевого напряжения;
• температурным диапазоном;
• размерами, весом.

В зависимости от индивидуальных особенностей, в некоторых устройствах число характеристик увеличивается.

Варианты настроек подключения датчика света

За исключением простейших фотореле, большинство датчиков света оснащены автоматической регулировкой. Режим работы выбирается вручную. Настройка осуществляется с помощью специальных регуляторов, вынесенных на переднюю панель устройства.

Возможности настройки

Регуляторы датчиков уличного освещения позволяют управлять:

• порогом реагирования. Контролирует чувствительность устройства. Требует понижения в условиях яркого уличного освещения, а также в зимнее время, вследствие отражающих свойств снега;
• секундным задержанием включения/отключения. Исключает ложные срабатывания, вызываемые случайным изменением светового потока (свет фар, молния, тучи и пр.);
• диапазоном освещенности. Нижняя граница отвечает за включение датчика, а верхняя – за отключение. Измеряется в Люксах. Полная темнота – 2 лк, сумерки – 20–80 лк и т. д.

Благодаря настройкам потребитель получает возможность оптимизировать работу реле под конкретные условия, добиться комфорта и экономического эффекта.

Преимущества использования

Фотодатчик представляет собой один из элементов системы «умный дом». Эта система разрабатывается для того чтобы сделать пребывание человека в доме (и на придомовой территории) более удобным, практичным и комфортным. Вся суть такой системы сводится к автоматизации определенных домашних процессов, чтобы человек не отвлекал свои силы на их исполнение. Например, автоматическое включение света, когда день уже закончился и наступила ночь. Если установить у себя фотореле для уличного освещения, вы получите массу преимуществ. Среди них стоит отметить следующие моменты:

автоматизация процесса включения света на приусадебной территории;

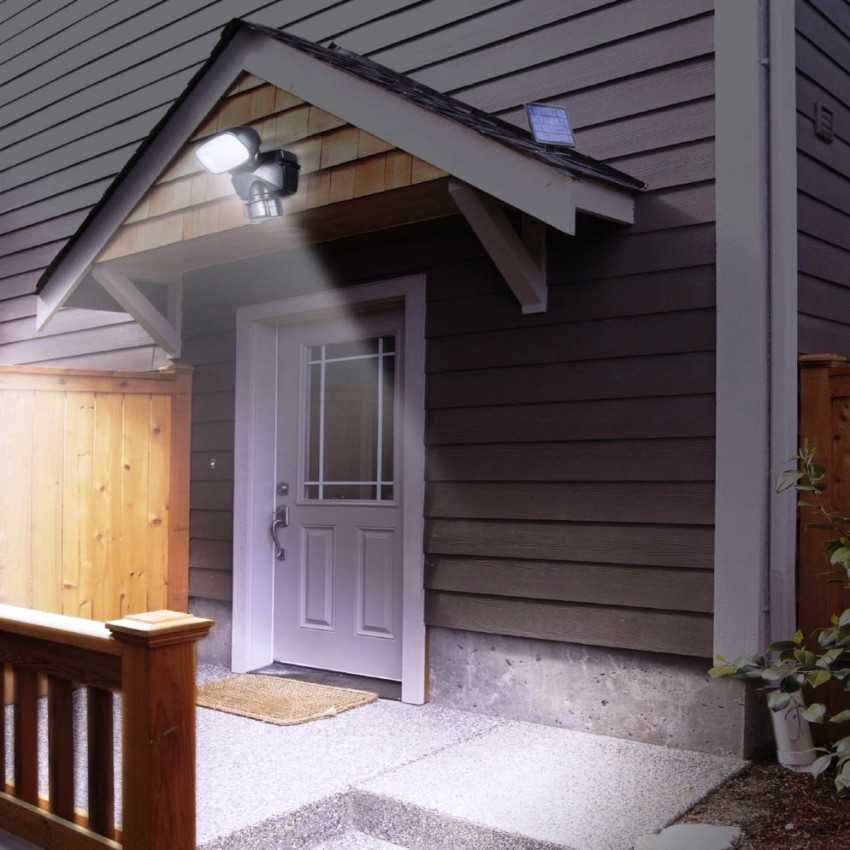

Автоматизированное освещение приусадебной территории

• значительная экономия потребления электроэнергии;
• увеличение срока службы лампочек, установленных в осветительные приборы (фонарь и другие уличные светильники);

• автоматическая подсветка лужаек и декоративных элементов сада;
• любая лампа со встроенным фотоэлементом сможет автоматически включаться и выключаться при наличии для этого соответствующих условий;
• возможность самостоятельно подключить электрическую схему сборки в щит дома. Обязательно помните, что собираясь подключить провода в щит, нужно предварительно отключить электричество. Щит в доме является самым важным элементом электрической системы. Лучше всего вообще не трогать шит, если вы слабо разбираетесь в электронике, а доверить это дело профессиональному электрику. Распределительный щит – не место для халатности.

Установка изделия в систему освещения и подключение его к электросети дома (в щит) откроет перед вами возможности хотя бы частично обустроить свое жилище по принципу «умный дом». Любая лампа или фонарь с таким фотодатчиком позволят вам комфортно и безопасно перемещаться не только по дому, но и улице в вечернее и ночное время.

Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде

Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже. Для этого нам понадобится лампа, предварительно вкрученная в патрон, и само фотореле.

Для большей наглядности мы произведём установку на стенде. Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник.

Далее следует подсоединить нулевую и входную фазы к самому датчику света (как правило, на корпусе отмечены места присоединения).

Вставив специальные прорезиненные пробки в эти отверстия, можно подсоединять провода. Данные резиновые заглушки хорошо защищают от пыли и других вредных воздействий извне.

Кончики проводов перед присоединением хорошо зачищаем (примерно на величину в 1 см).

Далее подключаем провода к датчику в такой последовательности:

1. входную фазу;
2. нулевую фазу;
3. защитную фазу (заземление).

Аналогичным способом подключаются провода и к самому осветительному прибору. Входную и нулевую фазы подводим к патрону, а фаза заземления подключается к корпусу прибора для освещения.

Последним этапом будет настройка чувствительности регулятора нашего фотодатчика. На этом процесс монтажа заканчивается, осталось только установить на место защитную крышку и закрутить болты.

Вот так выглядит вся процедура подключения датчика освещения и осветительного прибора к электрической цепи. Она не представляет собой ничего сложного, необходимо только соблюдать правильный порядок подключения проводов. В противном случае можно получить негативные последствия, вплоть до короткого замыкания или даже пожара.

Процедура подключение фотореле для уличного освещения к диодным источникам света или прожекторам является аналогичной вышеописанной и не представляет особой сложности.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Обзор популярных моделей

В борьбе за покупателя разные компании выпускают модели датчиков, способные экономить электроэнергию, обеспечивать нужный уровень освещенности и обладать длительным сроком эксплуатации.

Топ-5 популярных моделей

1. «IEK ФР-601». Производитель — Китай. Мощность — 2.2 кВт. Работает от сети 220 В. Уровень защиты — IP 44. Доступная цена.

2. «IEK ФР-602». Производство — Китай. Мощность — 4.4 кВт. Напряжение — 220 В. Уровень защиты — IP 44. Приемлемая стоимость.

3. «Реле и автоматика ФР-7М». Производитель — Россия. Нагрузка — 10 А. Напряжение — 220 В. Уровень защиты — IP 40. Цена выше средней.

4. «Zamel WZM-01/S1». Производство — Польша. Нагрузка — 4 кВт. Напряжение — 220 В. Уровень защиты — IP 20. Высокая цена.

5. «Elektrostandard SNS L 07». Производство — Россия. Нагрузка — 3.5 кВт. Напряжение — 220 В. Уровень защиты — IP 44. Средняя ценовая категория.

Можно ли сделать фотореле своими руками

Схема сумеречного реле своими руками Изготовление датчика своими руками не составит труда радиолюбителям. Для электронного прибора потребуется:

• симистор со встроенным динистром (квадрак) с рабочими параметрами 4 А и 600 В;
• фоторезистор типа ФСК-7, ФСК-Г1;
• резистор с сопротивлением 47 кОм.

Питание схемы происходит от стандартной сети 220 В. Настройка включения осуществляется резистором. Его сопротивление зависит от желаемого порога включения подсветки. При использовании квадрака можно подключить нагрузку до 500 Вт. Такая схема состоит из небольшого количества деталей, не требует отдельного блока питания. Элементы с помощью паяльника закрепляются на печатной плате.

Технические характеристики фотореле для уличного освещения

Технические характеристики определяют уровень и возможности использования датчиков. Основных можно перечислить несколько:

• параметры электросети. Здесь обычно указывается частота и напряжение, с которым может работать датчик. Наиболее частые — 220 В и 50 Гц. Перед тем, как подключить датчик света для уличного освещения, нужно внимательно убедиться в соответствии напряжения и частот;
• максимальный ток. Допустимый ток, с которым может работать датчик;
• допустимая мощность ламп. В зависимости от типа ламп указывается максимальное количество ватт;
• порог включения. Это показатель интенсивности света, при котором сработает датчик. Измеряется в люксах (лк). Чаще всего регулируется на месте, непосредственно перед тем, как подключить фотореле для уличного освещения;
• задержка включения и выключения. Показывает временные интервалы между циклами;
• степень защиты. Показывает уровень использования в определённых условиях. Например, возможность установки фотореле для уличного освещения в особо влажных или холодных местах.

Реже может встречаться такой параметр, как угол освещения.

Достоинства и недостатки датчика освещения

Фотореле – это прибор для регулировки и включения уличного освещения

Датчик освещения называют фотореле или сумеречный выключатель. Он отслеживает яркость освещения на улице или в помещении, при необходимости включает и выключает лампы. Использование уличного датчика света имеет несколько преимуществ:

• автоматизация включения уличного освещения;
• точность срабатывания, позволяющая сократить время функционирования осветительных приборов и расходы на электричество;
• программируемые устройства выставляются по индивидуальным настройкам;
• отпугивание воров – система срабатывает, имитируя присутствие владельцев дома.

Недостатки:

• низкий класс защищенности устройства провоцирует быстрое окисление контактов и поломку;
• для корректной работы корпус периодически требует очищения.

Принцип работы датчика света для уличного освещения

Датчик освещения входит в число управляющих элементов электрическими цепями. По сути, он является автоматическим выключателем, который под воздействием света отдает определенные команды.

В принцип работы реле заложена реакция вещества на интенсивность светового потока. Основным элементом прибора является фоторезистор (фотодиод, фототранзистор). Изменение его сопротивления (или других показателей) отражается на параметрах электросхемы, в которую включено реле, подающее питание на нагрузку.

Основная задача устройства – оптимизация режима работы источников освещения, которая способствует экономии электроэнергии.

Рекомендации по подключению

При монтаже и подсоединении фотореле к ночному освещению, важно понимать особенности, которые могут сильно упростить эти процессы:

Если необходимо подключить сразу несколько осветительных устройств, следует использовать профильный контроллер

Он получает информацию о сигнале с регулятора датчика и регулирует уличное освещение.
Перед установкой прибора важно убедиться в том, что его мощность подходит к подключаемой электрической сети. В ином случае схема внутри корпуса фотореле может попросту перегореть.
В магазине, перед покупкой, стоит ознакомиться с полным ассортиментом устройств

Они различаются по способу подключения, многие из которых могут быть сложны для новичка.
При установке минимальное значение срабатывания практически всегда – 5 Люкс. Поэтому этот предел необходимо самостоятельно изменить под ночное время суток. Иначе прибор будет активироваться днём.
В систему ночного освещения часто подключают одновременно и фотореле, и датчики, реагирующие на движение для дополнительной охраны дома. Важно пользоваться этим сочетанием для максимальной эффективности освещения.

Видео описание

В данном видео описаны особенности датчика ночной освещённости и его монтаж:

Алгоритм установки

Практически в любом комплекте фотореле идут специальные держатели, с помощью которых прибор крепится на стену. Отвечая на вопрос о том, как подключить фотореле для уличного освещения, приводится следующий алгоритм действий:

1. Изучение размещённой на корпусе прибора схемы подключения проводников.
2. Подбор места для расположения. Оно не должно быть в диапазоне освещённости осветительного прибора.
3. Подключение проводников к соответствующим разъёмам.
4. Настройка фотореле, с помощью регулировки уровня срабатывания через контроллер на аппарате.

Коротко о главном

Фотореле не только помогает отрегулировать освещение на улице в разное время суток, но и экономит средства на электроэнергию. Работает устройство за счёт несложной схемы со встроенным фотоэлементом, который считывает информацию об освещении и включает, либо отключает прибор. В зависимости от сложности подключения, реле разделяются на несколько видов. Наиболее популярной считается модель со встроенным таймером. Алгоритм подключения у всех фотореле одинаковый, главное определиться с нулём и фазой. Следуя несложным советам и изучив схему устройства, его сможет подключить любой человек.

Какие датчики используются чаще всего

Главная задача автоматических устройств заключается в своевременном включении и отключении света в различное время суток, при разной освещенности. Чаще всего вместе с ними используется датчик движения, что существенно повышает эффективность и функциональность всей системы освещения.

К наиболее востребованным относятся следующие устройства:

• Датчик с таймером. Данная схема обеспечивает настройку не только по степени освещенности, но и в соответствии с требуемым промежутком времени. Таким образом, свет будет отключаться в строго установленное время. Для дежурного освещения такой вариант не подходит, как правило он используется при отключении декоративных подсветок.
• Фотореле и датчик движения. Данная комбинация существенно снижает расход электроэнергии, особенно на территории, прилегающей к дому и в местах, где наблюдается частое перемещение пешеходов. Включение света фотореле с датчиком производит лишь в случае появления крупных объектов в контролируемой зоне.
• Датчик освещенности с возможностью программирования. Известен еще как астрономический таймер. В его память можно заложить времена закатов и восходов в различных климатических зонах. В дальнейшем, достаточно лишь задать часовой пояс, и коммутация будет производиться в соответствии с заложенными данными.
• Светодиодная лампа с датчиком. Здесь регулятор освещения заранее совмещен с источником света.

В самых простых случаях можно вполне подключиться с датчиком освещенности обычной конструкции, подключенным последовательно с датчиком движения, таймером или другим нужным устройством. Такая комбинация обойдется значительно дешевле, поскольку при выходе из строя потребуется замена только одной детали, а не всей дорогостоящей системы.

Установка и подключение датчиков освещённости

Установить и подключить датчик освещенности своими руками не так уж сложно. Для этого не требуется каких-то особых познаний. И просто следуя рекомендациям нашей инструкции, вы с легкостью выполните все операции.

Установка датчика освещенности

Большинство моделей, представленных на рынке, имеют специальное крепление, которое идет в комплекте с датчиком. Это крепление позволяет легко прикрепить датчик практически в любом месте. Инструкция по установке предъявляет всего несколько требований.

Место установки датчика освещенности

Итак:

• Датчик освещенности должен устанавливаться на открытой местности. Где он не может быть затенен деревом, строением или другими объектами. Иначе это может привести к его ложной работе.
• Не забывайте, что датчик освещения ночной прибор. Поэтому не установите его в зоне освещения одного из светильников. Это может привести к его неправильной работе, когда датчик будет давать импульс на включения освещения, а после его включения сразу отключать его.
• Устанавливайте датчик в месте, доступном для обслуживания. Ведь в зависимости от загрязнения окружающей среды и наличия пыли вам придется периодически протирать его фотоэлемент. И лазить для этого на столб или крышу не очень удобно.

https://youtube.com/watch?v=VTPQXEzix98

Подключение датчика освещения

Датчик света для уличного освещения и схема подключения его к электросети достаточно проста. Ведь это практически тот же привычный нам выключатель. Единственным отличием является наличие нулевого провода, который необходим для работоспособности прибора.

Как мы уже писали выше, обычно датчик имеет три вывода. Один вывод — это нулевой провод, который необходим для работы датчика. Согласно п.1.1.29 ПУЭ, она должна быть обозначена «N» или проводом голубого света. Второй провод — это фаза, приходящая от вводного автомата. Она может быть обозначена как «L». Так же достаточно часто ее обозначают черным проводом. Третий провод — это фазный вывод с датчика, который подключается непосредственно к нагрузке. Он может быть обозначен «L1» «LOAD»или красным цветом провода.

Схема подключения датчика освещенности

• Используя двухжильный провод, подключаем датчик освещения к нашему автоматическому выключателю, питающему наружное освещение. Подключив датчик, советую сразу проверить его работоспособность и выполнить его регулировку. Срабатывание датчика вы легко определите по появлению напряжения на третьем проводе.
• Если испытания и настройка прошли успешно, можно снять напряжение с датчика и продолжить подключение. Третий провод делаем питающим нашей сети освещения. После подключения можно подать напряжение и проверить работоспособность всей схемы. Более же подробную информацию по подключению датчиков вы можете посмотреть на видео, представленном на нашем сайте.

Принцип работы и установка

Датчик функционирует довольно просто, его можно легко установить и использовать, при условии следования инструкции и обладая минимальным набором навыков электрика.

Как работает

В основе датчика — фотореле. Оно проявляет реакцию на яркость естественного или искусство света. При наступлении сумерек, фотодатчик включает реле, благодаря чему светильники начинают работать.

Если солнце начинает светить сильнее, фотореле разрывает контур и выключает светильник. Таким образом, реле управляет подключенному к нему световому прибору, что значительно уменьшает расход электроэнергии.

Выбор места

Если сенсор подключить неправильно, практически наверняка адекватной работы ждать не стоит. Поэтому местоположение выбирается:

• далеко от больших строений и предметов;
• в зоне исключительно естественного освещения;
• вдали от горючих веществ;
• вне участков, которые подвергаются механическим или химическим раздражителям.

Схема подключения

Обычно контролирующий прибор монтируется около светильника, в инструкции модели имеется своя схема подключения. Последнюю необходимо перед монтированием изучить.

Для монтажа не требуется особых навыков, достаточно посчитать ток, чтобы светильники не вызвали перегруз линии. Однако фотодатчик подбирается с учетом количества светильников и их мощности. Нельзя чтобы она превышала максимально возможную, иначе устройство быстро выйдет из строя.

При монтаже необходимо учитывать некоторые нормы:

• Рекомендуется выключатель и светильники подсоединить на отдельную линию от электросчетчика с автоматом.
• Запрещается устанавливать датчик вверх ногами. Сверху на него падает свет солнца, снизу расположен светильник.
• Нельзя прибор монтировать около горючих материалов.
• Если светильников несколько, то актуально установить пускатель.

Как правильно настроить

После установки датчик настраивается. Для гравировки предела срабатывания в нижней части предусмотрен поворотный выключатель. Чуть выше на корпусе изображена стрелка, которая обозначает, в какую сторону поворачивать для настройки чувствительности.

В первую очередь чувствительность выставляется на минимальную. Для этого выкрутить ручку в крайнее положение, согласно инструкции. Вечером, когда достаточно темно для включения света, можно начать настройку. Медленно крутить регулятор, пока он не включиться и оставить там. Этого достаточно, можно устанавливать прибор.

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой!

Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

• на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
• не стоит размещать источники искусственного света рядом с датчиком;
• размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
• высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

https://youtube.com/watch?v=WWCoEJUhG6I

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

• если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
• источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
• желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил.

На заметку! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Можно ли сделать своими руками?

Несмотря на невысокую цену датчиков, многие пытаются сделать устройства самостоятельно и сэкономить деньги. Преимущества такого решения заключается в возможности хорошо разобраться в принципе действия, снизить расходы на обслуживание и «заточить» устройство под конкретные условия применения.

Кроме того, при правильной сборке можно уменьшить расходы и даже модернизировать систему.

Но есть и минусы. Перед тем как приступить к работе, необходимо закупить оборудование, нарисовать схему, определиться с размерностью и другими моментами. Это требует опыта и знаний. При этом нет гарантий, что готовая схема будет работать.

Если принято решение самостоятельно собрать датчик движения, подготовьте следующие элементы:

• корпус для сбора схемы;
• набор элементов;
• паяльник и провода разного сечения;
• крепление;
• отвертка;
• прочие материалы — изолента, пассатижи, кембрик.

Для включения освещения будет применятся датчик с вмонтированным в него фотоэлементом. В роли выключателя будет выступать фотореле.

Для сбора схемы потребуется:

• конденсатор (С1);
• операционный усилитель DA1;
• фототранзистор (VT1);
• сопротивление R1 для нагрузки коллектора и создания рабочей точки;
• резистор R2 для реализации обратной связи.

При правильной сборке схема действует так. После поступления света на VT1 элемент срабатывает, и фототранзистор открывается с последующей зарядкой С1. При снятии напряжения с VT1 происходит разряд конденсатора и снижение напряжения.

В роли источника освещения для фотоэлемента может выступать простой лазер или светодиод инфракрасного типа.

Сборка проходит по такому алгоритму:

1. Соберите источник питания, отрегулируйте его и проконтролируйте выдаваемый ток.
2. К минусу источника питания подключите сопротивление.
3. Подсоедините диод при помощи катода.
4. На анод выведите подстроечный резистор.
5. Соедините транзисторный эмиттер с минусовым проводом источника питания.
6. Подсоедините сопротивление с базовой схемой.

После сборки остается опробовать правильность работы изделия при попадании на него света. Возможные ошибки необходимо устранить сразу при обнаружении.

https://youtube.com/watch?v=ippVDtUf8bU

Самостоятельный монтаж и подключение фотореле для уличного освещения

Датчик освещенности уличный может устанавливаться своими силами без вмешательства специалистов.

Выбор места установки датчика освещенности

Поскольку главным критерием эффективной работы уличного датчика освещения является прямой контакт с дневным светом, первым делом выбирается место установки фотодатчика.

Требования к месту установки:

• открытое солнечным лучам пространство;
• отсутствие тени от деревьев и сооружений;
• исключение случайной засветки фарами автомобилей;
• удаленность от искусственных источников света (окон, фонарей);
• свободный доступ.

Монтаж устройства на столб с источником освещения нецелесообразен из-за налипания снега и быстрого загрязнения. В оптимальном варианте фотореле монтируется на стену дома, а к фонарю проводится управляющий кабель.

Монтажные работы

Датчик освещения оборудован тремя проводами, помеченными черным, красным и желтым цветом. Черный символизирует фазу, красный – «0», желтый (синий, белый, коричневый) соединяется с источником освещения. Нулевой провод на фонарь подводится со щитка либо с любой доступной сети.

Если устройство снабжено клеммником, фаза маркируется литерой «L», ноль – «N», контакт нагрузки – «Load».

При монтаже соблюдаются правила электробезопасности. Скрутки и соединения тщательно изолируются, обеспечивается надежное заземление.

Особое внимание уделяется креплению отдельных блоков, которые должны выдерживать порывы ветра, налипание снега, быть защищены от дождя и брызг. Установленный прибор тестируется, при необходимости настраивается

Установленный прибор тестируется, при необходимости настраивается.

Особенности подключения питания

Подключение питания связано с особенностями датчиков освещенности.

Фотореле с двумя или парными выводами

Фаза и ноль соединяются с соответствующими клеммами фотореле. Для управления несколькими лампами, источники света соединяются параллельно.

Фотореле с клеммами для заземления

Схема аналогичная вышеописанным, но содержащая провод заземления.

Возможные схемы подключения фотореле для уличного освещения

При подключении фотореле можно воспользоваться различными схемами

Схема подключения напрямую

Простейший вариант. Питание подается на соответствующие клеммы прибора, а выход соединяется с нагрузкой. «Нуль» для фонаря берется со щитка или шины.

С помощью выключателя фотореле исключается, источник света получает питание напрямую от сети.

Работа датчика света наоборот

При необходимости работы в реверсном режиме, схема дополняется промежуточным реле с двумя парами контактов, при замыкании одних, размыкаются другие и наоборот.

Схема с введением пускателя используется при нагрузках, превышающих мощность фотореле. (Рис. 4)

Нюансы в схемах подключения датчика света

Расширить функционал устройства позволяет таймер, а также датчик движения. Их установка осуществляется по окончании основных монтажных работ.

Введение в схему магнитного пускателя усиливает контактную группу, одновременно дает возможность сэкономить на приобретении маломощного фотореле.

Эксплуатационные характеристики уличного датчика освещенности

Выбрав нужный тип датчика, необходимо определиться с техническими параметрами прибора. Основные из них, которые непосредственно влияют на качество работы и срок эксплуатации фотореле, следующие:

1. Напряжение сети. Может быть 220 либо 12 В – выбор зависит от напряжения, обеспечивающего уличное освещение. Двенадцативольтовые датчики включения света чаще всего используют для освещения от аккумуляторов.
2. Эксплуатационный режим. Необходимо, чтобы фотореле работало при значительных перепадах температуры, что зависит от климатических условий в том или ином регионе. В идеале прибор должен выдерживать аномальную жару и сильные морозы.
3. Класс защищенности корпуса. Для установки уличного освещения подойдет уровень IP44 и выше, обеспечивающий защиту прибора от брызг воды, попадания грязи и твердых частиц диаметром больше1 мм. Если же речь идет о монтаже фотореле в помещении, то подойдет уровень защиты, начиная от IP23.
4. Мощность. Работа любого реле рассчитана на определенный уровень напряжения мощностной нагрузки, причем суммарная мощность всех подключенных устройств должна быть на 20% меньше допустимой нормы. Таким образом удастся сократить степень износа приборов и продлить срок их службы.

Фотореле работает при значительных перепадах температуры, независимо от климатических условий. Это основной, но не окончательный перечень характеристик фотореле, которые необходимо учитывать при выборе датчика. Грамотный подход в данном вопросе окажет положительное влияние на работоспособность устройства и продлит период его эксплуатации.

На заметку! Одним из главных условий бесперебойной работы фотореле является наличие стабильного напряжения в сети, которое должно быть на 30% выше, чем данный показатель самого прибора.

Похожие записи:

Как сделать портативную колонку своими руками? Определяем полярность диода: катод и анод Схемы подключения фотореле Импульсный стабилизатор напряжения для зарядки аккумуляторных батарей большой емкости Цоколь g9 для светодиодной, галогенной лампы: описание, преимущества, маркировка Что такое диммер и как он работает
