Tbu: самовосстанавливающаяся быстродействующая защита по току и напряжению

Защита от переполюсовки и к.з. зарядного устройства

Надо было разработать портативное зарядное устройство З.У. для зарядки 12V АКБ в полевых условиях. То есть, заряжать один аккумулятор от другого. Причем, зарядный ток — до 15 А.

В полевых условиях, в темноте и на морозе перепутать полярность — проще простого. Хотелось сделать так, чтобы при неправильной полярности ничего не перегорало, а просто гудел зуммер.

Самая простая известная схема защиты — с предохранителем.

Если предохранитель сгорит — на морозе его не заменишь! Кроме того, при неправильной полярности на выход З.У. придёт целых — 0.9 Вольт!

Вот так перегорает предохранитель Tesla 20A в схеме с 2-мя диодами шоттки VS42CTQ030. В течение 25 mS на З.У. приходит — 0.9 Вольт! Осциллограф подключен к точке А

Большинство микросхем не выдерживает обратной полярности более — 0.6 Вольт. Скорее всего, З.У. при этом выйдет из строя. Хотя и без особого дыма:)

Схема на реле меня тоже не устроила.

Реле включится, если правильно подключить аккумулятор. Просто, дёшево и сердито. Кроме одного но! Если подключить АКБ правильно, а потом снова подключить АКБ, не отключая З.У. НЕПРАВИЛЬНО — то всё сгорит! Ведь, пока З.У. включено, реле уже не отпустит.

Часто можно встретить и другую схему:

Однако, в ней присутствует шунт. При токе 15А потери на шунте будут значительными. А для портативного устройства каждый ватт на вес золота! Нам нужен был общий КПД 94…96%. Без применения принудительной вентиляции З.У.

Давайте теперь посмотрим мою схему:

Работает она следующим образом: На вход (точкаА) приходит напряжение от З.У. которое ограничено по току до 15А, +10…+15 V. От него питается дифференциальный компаратор DA1 через диод VD2. На положительном входе компаратора всегда +0.1V (определяется диодами VD1 и делителем R2, R3). Пока АКБ не подключена, на отрицательном входе компаратора 0v и силовой ключ VT1 закрыт.

Когда АКБ подключена правильно, и напряжение на ней более 4V, стабилитрон VD4 открывается. На отрицательном входе компаратора появляется +0.2V > +0.1V и силовой ключ VT1 открывается. Начинается заряд батареи. Если теперь отключить АКБ и поменять её полярность, то на отрицательном входе компаратора появляется -0.2V и силовой ключ VT1 закроется.

Защита за 0.3 mS отключит батарею от З.У., и минус на него не придет. На входе компаратора будет только -0.2V, что допустимо на неограниченное время. Как видим, никаких шунтов в этой схеме нет! В момент переполюсовки или К.З. питание компаратора обеспечивается за счёт конденсатора С2 и он всегда остаётся “в сознании”.

Подсоединяем осциллограф. Одиночная синхронизация по спаду напряжения на выходе защиты. Подключаем АКБ сначала правильно (зарядка пошла), а потом неправильно.

Жёлтый луч — выход устройства защиты.(точка В) Мы видим, что при переполюсовке ПЛЮС меняется на МИНУС. Синий луч — показывает напряжение на входе устройства защиты.(точкаА) При переполюсовке оно всегда остается положительным. З.У. не выходит из строя. Зуммер издаёт звуковой сигнал. Аналогично защита срабатывает и при К.З. Правда звука зуммера при этом нет. Диоды VD5 и VD6 ограничивают нежелательные выбросы напряжения (+30…-15V) при соединении и отсоединении проводов. L-образный фильтр С4, С5 — обязательный атрибут на выходе в соответствии со стандартами автомобильной промышленности. Все детали, используемые в этой схеме — миниатюрные SMD 0805. Потери на силовом ключе VT1 минимальные — Rds(ON) = 2.4 mOhm, поэтому на печатной плате защита много места не занимает. (выделена красным) В качестве VT1 можно использовать любые MOSFET P канал. V(ds) = -40…-60V; Id = -100A…-180A; Vgs = -1.5…-2.5V logic level; Ciss Если напряжение на заряжаемой батарее меньше 4V, или мы хотим зарядить суперконденсатор с нуля, параллельно силовому ключу предусмотрен байпас — на фото — розовое реле с внешним управлением.

Буду рад, если моя защита поможет сохранить ваши З.У.

Защита от перегрузки по току

Как мы помним, сила тока – еще одна, не менее важная его характеристика. Согласно международным стандартам оргтехники, один проводник не может передавать более 240 Вольт-Ампер, то есть 240 Ватт, в случае с постоянным током.

Максимально нагруженная цепь с напряжением 12 Вольт передаст не более 20 Ампер. При таком раскладе создать БП мощностью более 300 Ватт, не получится.

Для обхода этого ограничения, выводы 12 Вольт разбиваются на несколько групп с отдельной защитой по току (OCP) для каждой. При этом некоторые производители откровенно халтурят, используя только одну защитную схему, к которой подключаются все выводы, а срабатывает защита уже при 40 Амперах.

Определить «на глаз», какой именно подход использован, возможно только при разборке устройства и проверке его электрических цепей. Поэтому советую покупать комплектующие только тех брендов, в качестве продукции которых, вы уверены.

Сравнение сигналов с помощью компаратора

Формально любой ОУ можно включить как компаратор, но такое решение по ТТХ будет уступать компаратору по быстродействию и соотношению «цена/результат». В нашем случае, чем выше быстродействие, тем выше вероятность, что защита успеет отработать и спасти устройство. Я люблю применять компаратор, опять же от Texas Instrumets — LMV7271

На что стоит обратить внимание:

Теперь давайте добавим компаратор в наш проект в симуляторе и посмотрим на его работу в режиме, когда защита не сработала и ток не превышает аварийный (кликабельная картинка): Скачать файл для симуляции в MultiSIM можно — .

Что нам нужно… Нужно в случае превышения тока более 30А, чтобы на выходе компаратора был лог. 0 (GND), этот сигнал будет подавать на вход SD или EN драйвера и выключать его. В нормальном состоянии на выходе должна быть лог. 1 (5В TTL) и включать работу драйвера силового ключа (например, «народный» IR2110 и менее древние).

Возвращаемся к нашей логике: 1) Измерили ток на шунте и получили 56.4 мВ; 2) Усилили наш сигнал с коэффициентом 50.78 и получили на выходе ОУ 2.88В; 3) На прямой вход компаратора подаем опорный сигнал с которым будем сравнивать. Его задаем с помощью делителя на R2 и выставляет 3.1В — это соответствует току примерно в 30А. Данным резистором регулируется порог срабатывания защиты! 4) Теперь сигнал с выхода ОУ подаем на инверсный и сравниваем два сигнала: 3.1В > 2.88В. На прямом входу (+) напряжение выше, чем на инверсном входе (-), значит ток не превышен и на выходе лог. 1 — драйвера работают, а наш светодиод LED1 не горит.

Теперь увеличиваем ток до значения >30А (крутим R8 и уменьшаем сопротивление) и смотрим на результат (кликабельная картинка):

Давайте пересмотри пункты из нашей «логики»: 1) Измерили ток на шунте и получили 68.9 мВ; 2) Усилили наш сигнал с коэффициентом 50.78 и получили на выходе ОУ 3.4В; 4) Теперь сигнал с выхода ОУ подаем на инверсный и сравниваем два сигнала: 3.1В

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Мтз с независимой выдержкой времени

МТЗ – основная защита для воздушных линий с односторонним питанием. МТЗ оснащаются не только ЛЭП, но также и силовые трансформаторы, кабельные линии, мощные двигатели напряжением 6, 10 кВ.

Рис. 4.2.1

Расположение защиты в начале каждой линии со стороны источника питания. На рис. 4.2.1 изображено действие защит при КЗ в точке К. Выдержки времени защит подбираются по ступенчатому принципу и не зависят от величины тока, протекающего по реле.

Трехфазная схема защиты МТЗ на постоянном оперативном токе

Схема защиты представлена на рис.4.2.2: Основные реле:

  • Пусковой орган – токовые реле КА.
  • Орган времени – реле времени КТ.

Вспомогательные реле:

  • KL – промежуточное реле;
  • KH – указательное реле.

Рис. 4.2.2

Промежуточное реле устанавливается в тех случаях, когда реле времени не может замыкать цепь катушки отключения YAT из-за недостаточной мощности своих контактов. Блок-контакт выключателя SQ служит для разрыва тока, протекающего по катушке отключения, так как контакты промежуточных реле не рассчитываются на размыкание.

В тех случаях, когда МТЗ должна реагировать только при междуфазных КЗ, применяются двухфазные схемы с двумя или одним реле, как более дешевые.

Двухрелейная схема

Рис. 4.2.3

Достоинства

1. Схема реагирует на все междуфазные КЗ на линиях.

2. Экономичнее трехфазной схемы.

Недостатки

Меньшая чувствительность при 2 – фазных КЗ за трансформатором с соединением обмоток Y/–11 гр. (В два раза меньше чем у трехфазной схемы).

Рис. 4.2.4

При необходимости чувствительность можно повысить, установив третье токовое реле в общем проводе токовых цепей. Чувствительность повышается в два раза – схема становиться равноценной по чувствительности с трехфазной.

Схемы широко применяются в сетях с изолированной нейтралью, где возможны только междуфазные КЗ.

двухфазные схемы применяются в качестве защиты от междуфазных КЗ и в сетях с глухозаземленной нейтралью, при этом для защиты от однофазных КЗ устанавливается дополнительная защита, реагирующая на ток нулевой последовательности.

Одно-релейная схема МТЗ

 Рис. 4.2.5

  • Схема реагирует на все случаи междуфазных КЗ.
  • Достоинства
  • Только одно токовое реле.
  • Недостатки
  1. Меньшая чувствительность по сравнению с 2 – релейной схемой при КЗ между фазами АВ и ВС.
  2. Недействие защиты при одном из трех возможных случаев 2 – фазных КЗ за трансформатором с соединением обмоток Y/–11 гр.
  3. Более низкая надежность – при неисправности единственного токового реле происходит отказ защиты. Схема применяется в распределительных сетях 6…10 кВ и для защиты электродвигателей.

Рис. 4.2.6

Выбор тока срабатывания защиты МТЗ

Защита должна надежно срабатывать при повреждениях, но не должна действовать при максимальных токах нагрузки и её кратковременных толчках (например, запуск двигателей).

  • Слишком чувствительная защита может привести к неоправданным отключениям.
  • Главная задача при выборе тока срабатывания состоит в надежной отстройке защиты от токов нагрузки.

Существуют два условия определения тока срабатывания защиты.

Первое условие. Токовые реле не должны приходить в действие от тока нагрузки:

Iс.з>Iн.макс, (4.1)

где Iс.з – ток срабатывания защиты (наименьший первичный ток в фазе линии, необходимый для действия защиты);

Iн.макс – максимальный рабочий ток нагрузки.

Второе условие. Токовые реле, сработавшие при КЗ в сети, должны надёжно возвращаться в исходное положение после отключения КЗ при оставшемся в защищаемой линии рабочем токе.

При КЗ приходят в действие реле защит I и II (рис.4.2.1). После отключения КЗ защитой I прохождение тока КЗ прекращается и токовые реле защиты II должны вернуться в исходное положение.

Ток возврата реле должен быть больше тока нагрузки линии, проходящего через защиту II после отключения КЗ.

 И этот ток в первые моменты времени после отключения КЗ имеет повышенное значение из–за пусковых токов электродвигателей, которые при КЗ тормозятся вследствие понижения (при КЗ) напряжения:

Рис. 4.2.7

Iвоз>kзIн.макс . (4.2)

Увеличение Iн.макс, вызванное самозапуском двигателей, оценивается коэффициентом запуска kз.

Учет самозапуска двигателей является обязательным.

При выполнении условия (4.2) выполняется и условие (4.1), так как IвозtввI+tпI+tвI. (4.9)

  • Выдержка времени защиты II может быть определена как
  • tввII=tввI+tпI+tвI+tпII+tзап, (4.10)
  • где tпII – погрешность в сторону снижения выдержки времени защиты II; tзап – время запаса.
  • Таким образом, минимальная ступень времени t может быть вычислена как

t=tввII – tввI=tпI+tвI+tпII+tзап. (4.11)

По формуле (4.11) определяется ступень времени для защит с независимой характеристикой времени срабатывания от тока.

Рекомендуется принимать t =0,35…0,6 с.

Переделка БП ATX в регулируемый или лабораторный блок питания

А теперь самое время сделать из БП компьютера своими руками импульсный лабораторный блок питания. Дорабатывать будем блок питания, ШИМ контроллер которого собран на специализированной микросхеме TL494 (она же: μА494, μPC494, M5T494P, KIA494, UTC51494, AZ494AP, KA7500, IR3M02, AZ7500BP, КР1114ЕУ4, МВ3759 и подобные аналоги).

Для примера мы доработаем блок питания, схема которого приведена ниже. Поняв идею вносимых изменений, подобрать алгоритм переделки любого другого блока не составит особого труда.

Разбираем БП, вынимаем плату. Сразу же отпаиваем все ненужные провода шлейфов питания, оставив один желтый, один черный и зеленый.

Также выпаиваем сглаживающие электролитические конденсаторы по всем линиям питания. На схеме они обозначены как С30, С27, С29, С28, С35. Мы собираемся существенно (до 25 В по шине +12 В) поднять выходное напряжение, на которое эти конденсаторы не рассчитаны. На место того, что стоял по шине +12 В, устанавливаем конденсатор той же или большей емкости на напряжение не менее 35 В. Остальные места оставляем пустыми. Зеленый провод припаиваем на место, где был любой черный, чтобы разрешить блоку питания запускаться. Теперь можно заняться доработкой контроллера.

Взглянем на назначение выводов микросхемы TL494. Нас интересуют два узла – усилитель ошибки 1 и усилитель ошибки 2. На первом собран стабилизатор напряжения, на втором – контроллер тока. То есть нас интересует обвязка выводов 1, 2, 3, 4, 13, 14, 15, 16.

Изменим схему обвязки таким образом, чтобы усилитель ошибки 1 отвечал за регулировку выходного напряжения, а усилитель 2 – за регулировку тока. В первую очередь перережем дорожки, обозначенные на приведенной ниже схеме крестиками.

Теперь находим резисторы R17 и R18. Первый имеет сопротивление 2.15 кОм, второй 27 кОм. Меняем их на номиналы 1.2 кОм и 47 кОм соответственно. Добавляем в схему два переменных резистора, один постоянный на 10 кОм (отмечены зеленым), клеммы для подключения внешнего потребителя, амперметр и вольтметр. В результате у нас получится вот такая схема.

Как видно из схемы, резистор на 22 кОм позволяет плавно регулировать напряжение в пределах 3-24 В, резистор 330 Ом – ток от 0 до 8 А. Кл1 и КЛ2 служат для подключения нагрузки. Вольтметр имеет предел измерения 25-30 В, амперметр – 10 А. Приборы могут быть как стрелочными, так и с цифровыми шкалами, главное, малогабаритными – ведь они должны войти в корпус блока питания. Можно начинать проверку и градуировку.

Все в порядке? Включаем БП напрямую в сеть, выводим движки резисторов в нижнее по схеме положение. К клеммам КЛ1, Кл2 подключаем нагрузку –  2 лампы дальнего света, включенные последовательно. Вращаем резистор регулировки напряжения и убеждаемся по встроенному вольтметру, что напряжение плавно изменяется от 3 до 24 вольт. Для верности подключаем к клеммам контрольный вольтметр, к примеру, тестер. Градуируем ручку регулятора напряжения, ориентируясь по показаниям приборов.

Возвращаем движок в нижнее по схеме положение, выключаем блок питания, а лампы соединяем параллельно. Включаем блок питания, устанавливаем регулятор тока в среднее положение, а регулятор напряжения – на отметку 12 В. Вращаем ручку регулятора тока. При этом показания амперметра должны плавно изменяться от 0 до 8 А, а лампы – плавно менять яркость. Градуируем регулятор тока, ориентируясь по показаниям амперметра.

Отключаем устройство и собираем его. Наш лабораторный блок питания готов. С его помощью мы можем получить любое напряжение от 3 до 24 вольт и устанавливать ограничение тока через нагрузку в пределах 0-10 А.

Основные узлы регулируемого блока питания

Трансформаторный источник питания в большинстве случаев выполняется по следующей структурной схеме.

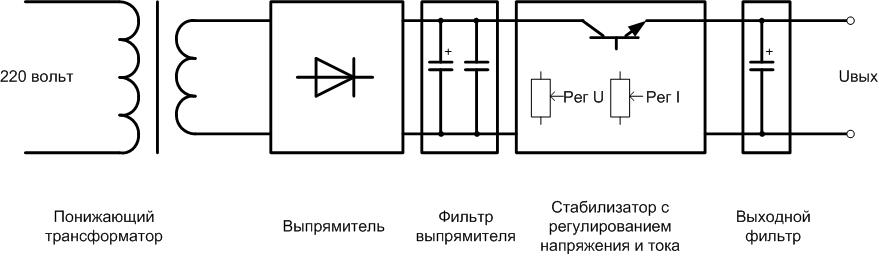

Узлы трансформаторного БП.

Понижающий трансформатор снижает напряжение сети до необходимого уровня. Полученное переменное напряжение преобразуется в импульсное с помощью выпрямителя. Выбор его схемы зависит от схемы вторичных обмоток трансформатора. Чаще всего применяется мостовая двухполупериодная схема. Реже – однополупериодная, так как она не позволяет полностью использовать мощность трансформатора, да и уровень пульсаций выше. Если вторичная обмотка имеет выведенную среднюю точку, то двухполупериодная схема может быть построена на двух диодах вместо четырех.


Двухполупериодный выпрямитель для трансформатора со средней точкой.

Если трансформатор трехфазный (и имеется трехфазная цепь для питания первичной обмотки), то выпрямитель можно собрать по трехфазной схеме. В этом случае уровень пульсаций наиболее низок, а мощность трансформатора используется наиболее полно.

После выпрямителя устанавливается фильтр, который сглаживает импульсное напряжение до постоянного. Обычно фильтр состоит из оксидного конденсатора, параллельно которому ставится керамический конденсатор малой емкости. Его назначение – компенсировать конструктивную индуктивность оксидного конденсатора, который изготовлен в виде свернутой в рулон полоски фольги. В результате получившаяся паразитная индуктивность такой катушки ухудшает фильтрующие свойства на высоких частотах.

Далее стоит стабилизатор. Он может быть как линейным, так и импульсным. Импульсный сложнее и сводит на нет все преимущества трансформаторного БП в нише выходного тока до 2..3 ампер. Если нужен выходной ток выше этого значения, проще весь источник питания выполнить по импульсной схеме, поэтому обычно здесь используется линейный регулятор.

Выходной фильтр выполняется на базе оксидного конденсатора относительно небольшой емкости.

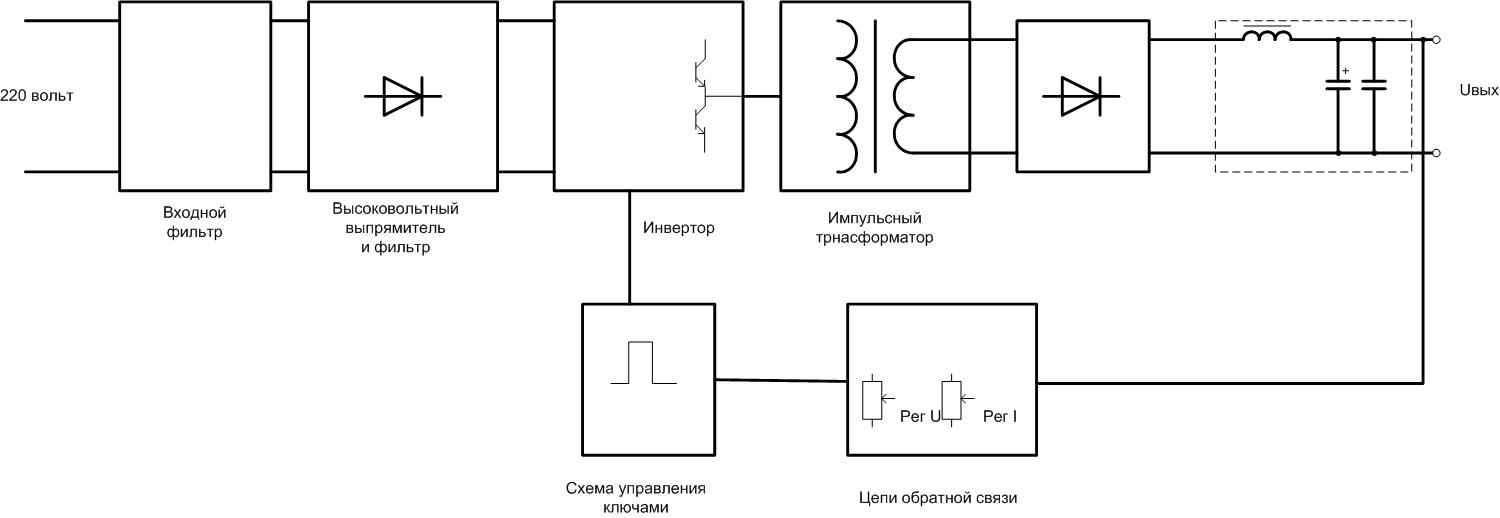

Обобщенная блок-схема импульсного БП.

Импульсные источники питания строятся по другому принципу. Так как потребляемый ток имеет резко несинусоидальный характер, на входе устанавливается фильтр. На работоспособность блока он не влияет никак, поэтому многие промышленные производители БП класса Эконом его не ставят. Можно не устанавливать его и в простом самодельном источнике, но это приведет к тому, что устройства на микроконтроллерах, питающиеся от той же сети 220 вольт, начнут сбоить или работать непредсказуемо.

Дальше сетевое напряжение выпрямляется и сглаживается. Инвертор на транзисторных ключах в цепи первичной обмотки трансформатора создает импульсы амплитудой 220 вольт и высокой частотой – до нескольких десятков килогерц, в отличие от 50 герц в сети. За счет этого силовой трансформатор получается компактным и легким. Напряжение вторичной обмотки выпрямляется и фильтруется. За счет высокой частоты преобразования здесь могут быть использованы конденсаторы меньшей емкости, что положительно сказывается на габаритах устройства. Также в фильтрах высокочастотного напряжения становится целесообразным применение дросселей – малогабаритные индуктивности эффективно сглаживают ВЧ пульсации.

Регулирование напряжения и ограничение тока выполняется за счет цепей обратной связи, на которые подается напряжение с выхода источника. Если из-за повышения нагрузки напряжение начало снижаться, то схема управления увеличивает интервал открытого состояния ключей, не снижая частоты (метод широтно-импульсного регулирования). Если напряжение надо уменьшить (в том числе, для ограничения выходного тока), время открытого состояния ключей уменьшается.

Преобразователь ток — напряжения

В качестве датчика тока в схеме применен резистор R2, чтобы уменьшить мощность, выделяющуюся на этом резисторе, его номинал выбран всего в одну сотую Ома. При использовании SMD элементов его можно составить из 10 резисторов по 0,1 Ом типоразмера 1206, имеющих мощность 0,25Вт. Применение датчика тока с таким малым сопротивление повлекло за собой применение усилителя сигнала с этого датчика. В качестве усилителя применен ОУ DA1.1 микросхемы LM358N.

Коэффициент усиления этого усилителя равен (R3 + R4)/R1 = 100. Таким образом, с датчиком тока, имеющим сопротивление 0,01 Ом, коэффициент преобразования данного преобразователя ток – напряжения равен единице, т.е. одному амперу тока нагрузки равно напряжение величиной 1В на выходе 7 DA1.1. Корректировать Кус можно резистором R3. При указанных номиналах резисторов R5 и R6, максимальный ток защиты можно установить в пределах… . Сейчас посчитаем. R5 + R6 = 1 + 10 = 11кОм. Найдем ток, протекающий через этот делитель: I = U/R = 5А/11000Ом = 0,00045А. Отсюда, максимальное напряжение, которое можно выставить на выводе 2 DA1, будет равно U = I x R = 0,00045А x 10000Ом = 4,5 B. Таким образом, максимальный ток защиты будет равен примерно 4,5А.

Защита от перепадов напряжения

От перенапряжения и его недостатка, компьютер защищает одна и та же схема, отключающая девайс, если напряжение на любой из линий не соответствует номинальному. Обозначается функция английской аббревиатурой UVP / OVP.

Некоторое неудобство в том, что контрольные точки, при достижении которых срабатывает защита, могут находиться на некотором удалении от номинального напряжения, но при этом устройство будет соответствовать спецификации ATX.

Например, допускается подача напряжения до 15 Вольт, однако при длительной работе в таком режиме, комплектующие могут попросту перегореть.

Преобразователь ток — напряжения

В качестве датчика тока в схеме применен резистор R2, чтобы уменьшить мощность, выделяющуюся на этом резисторе, его номинал выбран всего в одну сотую Ома. При использовании SMD элементов его можно составить из 10 резисторов по 0,1 Ом типоразмера 1206, имеющих мощность 0,25Вт. Применение датчика тока с таким малым сопротивление повлекло за собой применение усилителя сигнала с этого датчика. В качестве усилителя применен ОУ DA1.1 микросхемы LM358N.

Коэффициент усиления этого усилителя равен (R3 + R4)/R1 = 100. Таким образом, с датчиком тока, имеющим сопротивление 0,01 Ом, коэффициент преобразования данного преобразователя ток – напряжения равен единице, т.е. одному амперу тока нагрузки равно напряжение величиной 1В на выходе 7 DA1.1. Корректировать Кус можно резистором R3. При указанных номиналах резисторов R5 и R6, максимальный ток защиты можно установить в пределах… . Сейчас посчитаем. R5 + R6 = 1 + 10 = 11кОм. Найдем ток, протекающий через этот делитель: I = U/R = 5А/11000Ом = 0,00045А. Отсюда, максимальное напряжение, которое можно выставить на выводе 2 DA1, будет равно U = I x R = 0,00045А x 10000Ом = 4,5 B. Таким образом, максимальный ток защиты будет равен примерно 4,5А.

Контроллеры «горячего» подключения питания на отрицательное напряжение

Напряжение -48 В традиционно используется для питания систем телекоммуникации. Например, это системы ATC, оптические сети, базовые станции и блейд-серверы (серверы с высокой плотностью компоновки). Изначально напряжение питания обеспечивалось мощными батареями свинцовых аккумуляторов, поэтому было выбрано напряжение -48 В, как достаточно высокое для передачи питания и сигнала на большие расстояния и в то же время достаточно низкое для обеспечения безопасности при работе. Общим проводом в таких системах является положительный электрод. Контроллеры «горячего» подключения модулей в стойках телекоммуникационного оборудования обеспечивают безопасное подключение и отключение модулей без риска нарушения работы соседних работающих модулей. В первую очередь обеспечивается ограничение пускового тока, что предотвращает разрушение контактов питания соединителей при подключении, а также провалы или скачки напряжения. В номенклатуре TI представлен широкий набор контроллеров Hotswap, работающих с напряжением отрицательной полярности до -80 В. В защитных элементах контроллеров реализованы различные функции и сценарии работы защиты: с защелкой или с автовосстановлением после аварии по питанию. В таблице 6 представлены основные параметры Hotswap-контроллеров компании TI.

Таблица 6. Микросхемы контроллеров «горячего» подключения на отрицательное напряжение

Наименование Диапазон рабочих напряжений, В Сигналы управления и защиты Обработка ошибки
TPS2399 -80…-36 Enable; PowerGood Автоповтор
LM5068 -90…10 Overvoltage; Undervoltage; PowerGood Автоповтор; защелка
TPS2398 -80…-36 Enable; PowerGood Защелка
LM5067 -80…-9 Overvoltage; Undervoltage; PowerGood Автоповтор; защелка
TPS2394 -80…-12 Fault; PowerGood; Overvoltage; Undervoltage Автоповтор
TPS2350 -80…-12 Fault; PowerGood; Overvoltage; Undervoltage Автоповтор
