Как заменить led подсветку телевизора

Содержание

Разборка телеприемника

Действия по замене светодиодов выполняются одинаково на всех телевизионных панелях, будь то LG, Samsung, Philips, Toshiba или техника другой марки. Перед началом работы следует подготовиться: рядом со столом, на котором лежит телевизор, поставить второй, чтобы положить детали (матрицу, светодиодную ленту, панель). Затем нужно тщательно вымыть руки, чтобы не оставить грязь на матрице или фильтрах, которая после сборки телеприемника может плачевно сказаться на качестве картинки.

В любом телевизоре, независимо от приемника, есть три ключевых платы: main, T—con и адаптер питания. Они легко обнаруживаются сразу после снятия тыльной панели.

Чтобы разобрать телеприемник, нужно:

снять и вытащить T-con плату, предварительно выкрутив крепеж и разъединив шлейфы;

снять с дешифраторов металлическую защиту, отсоединив боковые крепежи и удалив болты, после чего их удерживать будут лишь крепления из резины;

выкрутить болты, удерживающие переднюю рамку, перевернуть телеприемник на тыльную сторону и снять рамку;

осторожно перевернуть телевизор, придерживая матрицу;
отсоединить резиновые фиксаторы, удерживающие дешифраторы;

снять матрицу и убрать в сторону.

Где брать запчасти

Сегодня найти запчасти для своего ТВ не составит труда. Самый простой способ — заказать их у производителя модели. В этом случае можно купить готовые линейки в сборе, с проводниками, диодами и наклеенными на них линзами. Их нужно просто установить на свои штатные места и подключить. Но есть проблема долгой поставки и достаточно высокой цены.

Второй вариант — заказать светодиоды в интернет магазинах или на площадке Алиэкспресс. В этом случае цена комплекта будет приемлема, но ждать придется достаточно долго. Наконец, есть вариант похода по сервисным мастерским с целью выбора и покупки световых элементов, уже бывших в употреблении.

Причины выхода из строя подсветки

Качественное телевизионное оборудование способно проработать достаточно долго, соответственно проблемы с подсветкой появляются спустя внушительный отрезок времени. К сожалению, этого нельзя сказать о китайских производителях.

Почему нет подсветки? Существует несколько причин появления неисправности, проанализируем каждую из них:

Перегорела определенная линейка диодов. Светодиоды характеризуются последовательным типом подключения, это означает, что если перестает работать один элемент, то вся комплектующая выходит из строя. Однако напряжение (примерно в 200 вольт) продолжает поступать на лампочки.

Проблемы с LED-драйвером. Изображение пропадает на телевизоре LG из-за того, что напряжение наоборот не подается на светодиоды, соответственно они не загораются.

Заводской брак. Порой не работает только один светодиод, но при этом экран ТВ-устройства не загорается.

Пользователь выставляет максимальную яркость изображения, что ведет к увеличению напряжения, как следствие диоды не выдерживают и перегорают.

Иногда некорректные настройки подаваемого на светодиоды напряжения – вина магазина, в котором вы приобретаете телевизор. Они пытаются привлекать покупателей яркой картинкой.

Теперь вы знаете, почему выходит из строя LED подсветка телевизора. Эта поломка встречается достаточно часто, но если соблюдать рекомендации производителя, можно существенно продлить эксплуатационный срок устройства.

Профессиональные ремонтники с помощью специального оборудования определят, какой именно модуль вышел из строя. Как обычному пользователю понять, что не работает подсветка экрана телевизора LG? Сейчас разберем азы диагностики.

Ограничение тока на светодиоды

Для избежания повторных ремонтов, необходимо проверить ток, который приходит на планки. Он должен быть не больше 250mA. Посмотрев на плату, увидел что два резистора, отвечающих за ток на светодиоды были уже удалены из платы. Это очень хорошо, так как мастера, которые ремонтировали телевизор раннее сделали все как нужно.

на этом месте были резисторы

Измерив ток, он составил всего 150 мА. Это очень хорошо, телевизор можно собирать.

В итоге все получилось.

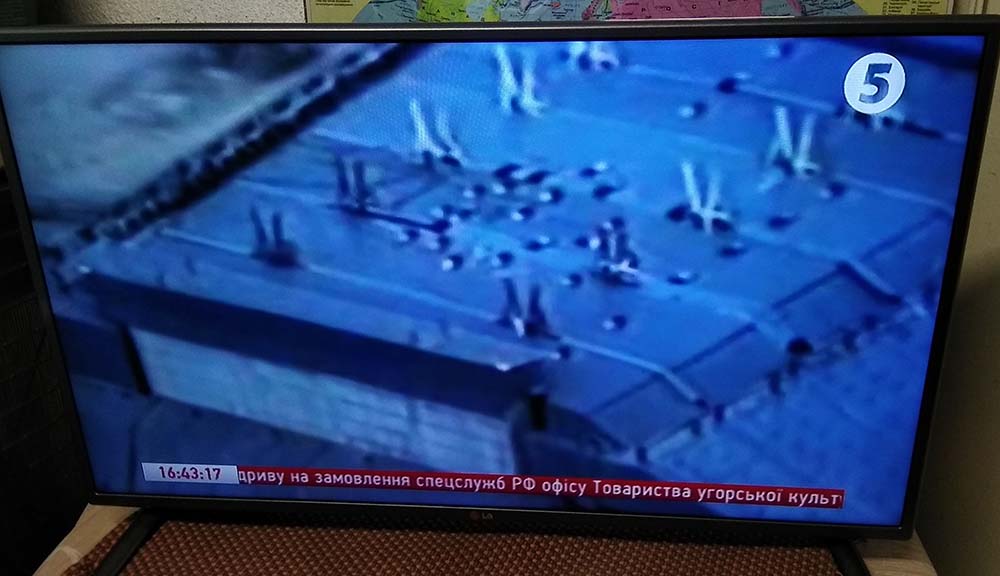

телевизор в работе

Вот такой ремонт. Снизу приложен весь перечень деталей, которые были использованы в ремонте. Всем спасибо за просмотр и удачи в ремонтах!

Подключение внешнего инвертора к плате блока питания монитора

Подключение инвертора к блоку питания монитора заключается в присоединении всех необходимых проводов к соответствующим контактом. После того, как их соответствие определено, остается только выбрать оптимальный способ соединения проводов. Это можно выполнить разными способами:

  • соединив проводками гнезда на разъемах;
  • припаяв контакты инвертора на плату блокапитания;
  • удалив часть изоляции с проводов блока питания,ведущих к плате контроллера.

Все эти варианты дают одну и туже схему соединения и различаются только точками непосредственного контактапроводов. Самым надежным вариантом является второй способ, поскольку пайкаобеспечивает наиболее прочный и надежный контакт. Однако, за неимениемпаяльника, подойдет любой другой метод соединения. Обязательным условием станетнадежная изоляция соединений, для чего лучше всего использовать термоусадочнуютрубку.

https://youtube.com/watch?v=DH4WmLtSECM

Что такое Ambilight

https://youtube.com/watch?v=c_5bQeW2XFM

Подсветка Ambilight (технология окружающего освещения) – изобретенная и запатентованная компанией Philips технология, которая обеспечивает фоновую адаптивную подсветку на телевизионных панелях компании.

Система анализирует цветовую палитру картинки на экране и включает аналогичное свечение по периметру телевизора. Работает все в динамическом режиме и создает эффект рассеивания изображения за пределы матрицы.

Выглядит очень эффектно и позволяет еще больше погрузиться в атмосферу фильма или сериала. Таким способом получается визуально увеличить размеры экрана и залить большую часть обзора зрителя цветом.

К сожалению, другие производители электроники не пытаются представить свои аналоги или купить у правообладателя права на использование Ambilight. Однако, при помощи некоторых гаджетов с AliExpress можно “наколхозить” нечто подобное.

Как проверить подсветку

Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы. Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.

Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.

  1. Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер, отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
  2. Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.

Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.

Не включается

Чаще всего владельцам телевизоров LG приходится сталкиваться с тем, что устройство попросту не включается. То есть, экран не загорается, оставаясь тёмным, а блок питания телевизора LG не включается, и лампочка индикатор даже не горит красным.

В большинстве случаев это связано с поломками кабеля. Самая стандартная проблема проводов, связывающих электрическую сеть с телевизором — повреждение жил, случающееся из-за того, что на кабель часто наступают. Помимо жил может повреждаться и дорожка на микросхеме, поскольку кабель часто дёргают. Дело в том, что цифровой ресивер в современных условиях представляет собой небольшую микросхему, покрытую экранирующим материалов. В связи с этим, его собирают совместно с разъёмом кабеля.

В данном видео вы подробнее узнаете о ремонте данного телевизора:

Основная проблема ремонта подобной поломки заключена в необходимости обходиться с электронными элементами с исключительной аккуратностью. Прежде чем приступить к исправлению повреждений, их вытаскивают из разъёма. Как только это удалось сделать без дополнительных повреждений, сам кабель ремонтируют, используя паяльник и клей. Провода возвращают на положенные им места.

Что такое инвертор подсветки монитора

Инвертор — это устройство, которое преобразует 12 В постоянного тока в рабочее напряжение питания люминесцентных ламп. На выходе получается высоковольтный переменный ток. Для подсветки матрицы на мониторе используются несколько ламп, расположенных либо по периметру экрана, либо полностью занимающих всю его площадь. В задачи инвертора входят:

  • преобразование постоянного тока в переменный сувеличением напряжения;
  • регулировка и стабилизация тока питания лампподсветки;
  • регулировка яркости подсветки;
  • согласование сопротивления лампы с выходнымсопротивлением инвертора;
  • защита от короткого замыкания или перегрузок.

Разборка телеприемника

Действия по замене светодиодов выполняются одинаково на всех телевизионных панелях, будь то LG, Samsung, Philips, Toshiba или техника другой марки. Перед началом работы следует подготовиться: рядом со столом, на котором лежит телевизор, поставить второй, чтобы положить детали (матрицу, светодиодную ленту, панель). Затем нужно тщательно вымыть руки, чтобы не оставить грязь на матрице или фильтрах, которая после сборки телеприемника может плачевно сказаться на качестве картинки.

В любом телевизоре, независимо от приемника, есть три ключевых платы: main, T—con и адаптер питания. Они легко обнаруживаются сразу после снятия тыльной панели.

Чтобы разобрать телеприемник, нужно:

снять и вытащить T-con плату, предварительно выкрутив крепеж и разъединив шлейфы;

снять с дешифраторов металлическую защиту, отсоединив боковые крепежи и удалив болты, после чего их удерживать будут лишь крепления из резины;

выкрутить болты, удерживающие переднюю рамку, перевернуть телеприемник на тыльную сторону и снять рамку;

осторожно перевернуть телевизор, придерживая матрицу;
отсоединить резиновые фиксаторы, удерживающие дешифраторы;

снять матрицу и убрать в сторону.

Разбор телевизора LG для замены подсветки

Поместите телевизор экраном вниз на подготовленную поверхность стола. Если вы сделаете ремонт самостоятельно, убедитесь, что все предметы со стола удалены. Будьте особенно осторожны, чтобы не забыть винты.

Снимите заднюю часть телевизора и установите его на предварительно подготовленный монтажный стол.

Внутренняя часть телевизора перед нами. Материнская плата, блок питания, плата T-CON и инфракрасный приемник.

Материнская плата EAX66943504.

Материнская плата EAX66943504. На момент написания этой статьи нам еще не пришлось ее ремонтировать. Он был заменен только один раз (он полностью сгорел после прохождения шторма).

EAX66883501 EAY64388801

Блок питания EAX66883501 EAY64388801. Об ограничении тока подсветки мы поговорим в конце статьи.

T-CON 6870C-0647A

T-CON плата 6870C-0647A. Изначально мы подозревали, что это виновник сбоя в работе телевизора.

Инфракрасный приемник.

Матрица HC430DGN-SLNX5-5112 производства компании HEESUNG ELECTRONICS CO, LTD

Внимание, дорогие читатели. В телевизорах, производимых в течение 2-3 лет, такие производители, как Samsung и LG активно используют китайские матрицы

Это связано с введением китайскими компаниями большого количества производственных мощностей.

Разделение матрицы от палитры.

Определим какие светодиоды в подсветке телевизора.

Вся светодиодная подсветка расположена по периметру телевизора в его торце, по 50 светодиодов с каждой стороны. Проверка тестером выявила неисправность одного из светодиодов. Теперь нам нужно определить Какие светодиоды в телевизоре, чтобы купить либо весь светодиодный модуль полностью или выявить сгоревшие диоды и впаять их самостоятельно.

Давайте определим какие светодиоды в подсветке телевизора.

Итак чтобы определить Какие светодиоды в телевизоре, вам необходимо воспользоватся вольтметром и определить напряжение светодиода. Вам может помочь в этом наша статья Как проверить светодиод?

Самое главное в процессе определения светодиода мы должны выяснить рабочее напряжение и ток на светодиоде.

После того как мы определим какие светодиоды в телевизоре. Далее мы должны определить весь светодиодный модуль вышел из строя или одиночный светодиод. Вам нужно определить тип светодиода, а именно его габариты корпуса. Измеряются они в миллиметрах. Вам может помочь в этом наша статья Размеры светодиодов. Но статья может и не пригодится так как, зачастую производители пишут тип светодиода на самой плате. Смотрите фото. Там будет указано 2835, 5050 или 5630 это и есть тип светодиода.

  • Далее зная корпус диода и его напряжение вам не составит ни какого труда приобрести нужные вам светодиоды или светодиодные модули на Aliexpress.

ВНИМАНИЕ!

Если перед вами светодиодный модуль с вышедшими из строя светодиодами и перед вами стабилизированный по напряжению модуль (т.е на напряжение 12/24 В). Проверьте тестером элементы сопротивления, так как зачастую светодиоды выходят из строя благодаря сгоревшему сопротивлению в цепи.

Стоит ли заморачиваться

Фоновая подсветка выглядит очень эффектно, ее однозначно стоит попробовать всем любителям смотреть фильмы или сериалы на большом экране. При использовании Apple TV, для работы с игровыми консолями или просто для беспроблемной работы из коробки выбирайте более дорогое готовое решение.

При этом будьте готовы к ограничениям по максимальному разрешению картинки, отсутствию некоторых режимов с высокой частотой кадров либо отсутствию объемного звука.

В остальных случаях лучше попробовать более доступное и настраиваемое решение на базе телевизионной приставки. Если используете ТВ-бокс на основе Windows-компьютера, получите самую простую и беспроблемную настройку, а вот с боксами на Android придется повозиться с параметрами.

В любом случае получите очень эффектное дополнение для своего телевизора или просто красивую фоновую подсветку для интерьера.

Если же вы не можете идти на указанные компромиссы, не готовы тратить время на подбор настроек и хотите самое беспроблемное решение – выбирайте телевизоры Philips с оригинальной запатентованной технологией.

iPhones.ru

Менять телевизор не придется.

Оценка сложности поломки

Прежде, чем приступить к установке светодиодной ленты в монитор, необходимо разобрать его и оценить степень его работоспособности. Бывают ситуации, когда в приборе произошло не только перегорание лампы подсветки, но и выход из строя других важных компонентов электросхемы. Чтобы выявить все имеющиеся неполадки и вообще оценить возможность самостоятельного ремонта, нужно первым делом раскрутить монитор и выяснить причины поломки.

Лампа подсветки матрицы монитора

Лампы подсветки матрицы монитора выходят из строя по следующим причинам:

  • наличие изначально производственного брака;
  • произошло физическое повреждение ламп вследствие падения прибора или удара об него любого предмета;
  • на металлических частях лампы и рамки матрицы произошло замыкание;
  • лампы подсветки просто выработали срок свой эксплуатации и перегорели.

Если раскрутить монитор, то можно визуально определить наличие неисправности таких ламп, а также определить причину, повлекшую к такому виду поломки. Но, чтобы сделать замену ламп качественно, необходимо знать принцип работы жидкокристаллической матрицы, которая встроена в любой тип современного монитора.

Практика ремонта

Нравится

Social buttons

Телевизор LG 32LN540V

Поступил в ремонт телевизор с заявленной неисправностью:

«Нет изображения»

При включении телевизора дежурка горит, Изображения нет.

Произведено вскрытие и осмотр деталей.

Для начала произведен внешний осмотр БП телевизора :

Блок питания распространенный среди моделей телевизоров LG 32LN540, 32LN 541, 32LN 548 .

PSU: EAX64905001 ревизия 2.8

Произведена разборка матрицы телевизора, обнаружено:

Подсветка состоит из 3-х лент по 7 светодиодов в каждой , Светодиоды 1Вт 3v. Прозвонка лент показала неисправность по 1-му светодиоду в каждой ленте.

Ремонт: заменены неисправные светодиоды..После тестирования телевизор отдан клиенту..

НО,,,,,,

Через месяц телевизор возвращен клиентом с той же неисправностью,»нет изображения»

однако теперь выгорели другие светодиоды .

Тестирование БП показало:

  1. Напряжение ST-BY 3.5 v присутствует, При это горит led индикатор дежурного режима
  2. Отсутствуют напряжения 12 и 24 V 18-ти пинового коннектора MainBoard — PowerBoard. Напряжения питания подсветки после момента включения отсутствует.

Очевидо БП по какой то причине уходит в защиту, либо неисправность в БП по линиям 12 и 24 V

Исходя из анализа ремонтов данных моделей, а также по причине возврата после предыдущего ремонта, произведена замена всех светодиодов в лентах.

Более того:

Уже не является секретом, что в LED телевизорах LG подобных моделей подсветка выполнена на светодиодах низкого качества, Это модели 32LN540x -548 -541. При этом LED драйвер исправен, вскрытие матрицы показывает обрыв(неисправность) одного или нескольких светодиодов LED подсветки.

Как показывает практика ремонта подсветки, помимо замены светодиодов подсветки требуется доработка блока питания, с целью уменьшения тока питающего LED ленты монитора. В данных моделях ток завышен , плюс некачественные светодиоды. В итоге ремонт заключается:

1. В замене всех светодиодов или лент подсветки целиком, я заменил все 21 светодиода на аналогичные с характеристиками:

прямой Ток: 400mA импульсный Прямой Ток : 650mA обратный Ток : 25mA обратное Напряжение(VR): 0.8-1.2 В (ма) Рассеиваемая мощность (PD): 1460 МВт Напряжение в прямом направлении: 3.05-3.65 В

2. После замены требуется обязательная доработка блока питания, а именно схемы питания LED лент, ( схемы драйвера ), в данном случае драйвера MP3202.

В телевизорах LG, в которых применяются LED-драйверы с ШИМ-контроллером MAP3202, популярный PSU EAX64905001, датчик тока состоит из набора пар низкоомных резисторов. Отпаяв одну из пар, увеличиваем номинал датчика, что увеличивает глубину ООС ШИМ и пропорционально уменьшает ток в светодиодах.

В данной модели убрав из схемы датчика тока одну цепочку добился уменьшения тока на лентах подсветки.

По формуле паралельных R: С Rд=2.08 Om увеличил сопротивление до Rд=2.7 Om, что привело в ообщем к уменьшению тока LED подсветки, ну и плюс замена всех светодиодов, потому, как они уже поддверглись работе в экстремальных условиях с высоким током…..

Маркировка лент:

тип B1 и B2

LG 32LN541V 32LN540V Комплект подсветки 6916L-1437A 6916L-1438A

По вопросам приобретения напишите нам в комментарии или позвоните, телефон в разделе КОНТАКТЫ

ФОТО:

Еще про доработку БП для телевизоров LG той же серии четайте здесь: lg 32ln541u

Написать комментарий:

  • Использовать ВКонтакте
  • Комментировать без регистрации

Social Comments

Можно ли отремонтировать самостоятельно

Первым шагом для пользователя нужно точно диагностировать неисправность. Если на экране внезапно пропало изображение, но звук воспроизводится в полной мере, вполне возможно проблема именно в подсветке. Для того, чтобы исключить иные варианты следует посветить на экран направленным светом, когда телевизор будет работать. С наличием внешнего света на экране должно появиться изображение. Если этого не произошло, то проблема заключается в другом. Если же от света фонарика на дисплее отобразилась картинка, то проблема именно в нарушении работы подсветки.

Неисправность подсветки LED дисплея имеет две основные причины.

  • Нарушение работы светодиодов вследствие коротконого замыкания или разрыва контактов. В этом случае вся цепь будет питаться номинальным напряжением, однако, диоды не будут задействованы по причине их поломки или нарушения целостности проводки.
  • Проблемы с контролем подсветки. Данная проблема характеризуется отсутствием подачи питания к лампам, именно поэтому они не горят.

После того как проблема обнаружена и диагностирована, перед пользователем встает выбор: попытаться починить самому или вызвать мастера, для ремонтных работ.

Если пользователь обладает широкими познаниями в области ремонта такого рода техники, он может попробовать устранить неисправность собственноручно. Однако, если он не имеет навыков и знаний, а также специальных инструментов, лучше не принимать попытки по устранению неполадок, а воспользоваться услугами более компетентных специалистов.

Принцип работы ЖК-матрицы

В современных мониторах все ЖК-матрицы работают на принципе просвета. Это означает, что в приборе должен функционировать источник света, который и будет просвечивать матрицу насквозь.

Обратите внимание! Качество монитора напрямую зависит от типа источника света

Виды подсветок матрицы

Для телевизоров и стационарных ЖК-дисплеев сегодня очень часто используют прямой тип подсветки. Это означает, что источник света (светодиоды и лампы) будет располагаться по всей площади панели. При этом для подсветки ЖК-матрицы в современных приборах используют два блока, каждый из которых состоит из двух ламп. Они располагаются снизу и сверху монитора. В результате они размещаются таким образом, чтобы создавать равномерную подсветку ЖК-матрицы. Такая конструкция позволяет подсветки работать даже в ситуации, когда одна из ламп вышла из строя. Вот именно здесь и начинается самое интересное, так как за питание ламп отвечает инвертор.

Инвертор для питания ламп

Когда одна лампа перестает работать, инвертор «видит», что подсветка потеряла свою равномерность. В результате инвертор прекратит свою работу, чтобы не привести к дальнейшим неполадкам подсветки. Таким образом именно инвертор является той причиной, по которой после выхода из работы одной из 4-х ламп, подсветка еще некоторое время функционирует. Вот теперь, когда мы выяснили все, что нужно знать о подсветки монитора, можно приступать к его разборке и замене ламп старого образца на светодиодную ленту.

Профилактика

Чтобы не допустить повторения неисправности, нужно открыть меню телеприемника, найти в нем яркость подсветки (не нужно путать с яркостью экрана) и выставить этот показатель на 75%. В этом случае лампы будут функционировать в нормальном режиме, и на них будет поступать обычное (а не повышенное) напряжение, что позволит существенно продлить их срок службы.

Итак, если телевизор не выводит изображение, но звук при этом присутствует, очень часто причина кроется в неисправной LED-подсветке. Для ее ремонта можно прибегнуть к помощи специалиста, но, зная правильный порядок действий и купив новые детали, починить телевизор можно самостоятельно в домашних условиях. Однако если нет уверенности в своих силах и опыта в тонких радиоэлектронных работах, то лучше воспользоваться услугами профессионального мастера, чтобы не усугубить ситуацию.

Сколько стоит поменять LED подсветку в сервисном центре

Стоимость ремонта в специализированном сервисе зависит не только от причины поломки, но и от других факторов: региона, порядочности и квалификации мастера, сроков ремонта и наличия запчастей у сервисников. Сами запчасти могут быть даже дешевле, так как сервисные центры закупают их по оптовым ценам. Конечная цена ремонта подсветки телевизора LG никогда не обозначается в прайсах. Рассмотрим прайс одной из крупных столичных компаний, специализирующихся на ремонте бытовой техники в Москве и области:

Допустим, все дело было в светодиоде. Тогда ремонт должен был бы обойтись в 250 рублей + стоимость самого диода. Но не все так просто. Эта сумма будет добавлена к стоимости решения проблемы с подсветкой:

К тому же мастера не забудут взять оплату за диагностику и выявление неисправного диода. Особо «талантливые» сервисники могут также навязать дополнительные услуги, например, переборку матрицы, которая совершенно не требуется.

Средняя цена ремонта подсветки телевизора LG или Samsung (в случае выгорания диода) в Москве – 3000 рублей, в регионах средний чек – 2000 рублей. Итого, нам удалось сэкономить не менее 1500 рублей всего за пару часов работы!

Мы в Telegram

  • 60

Выявление неисправности

Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.

Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.

Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт. Для ремонта пользователю потребуется снять матрицу.

Как мы ремонтируем: порядок работ

Приведём на примере телевизора Samsung с подсветкой DIRECT LED.

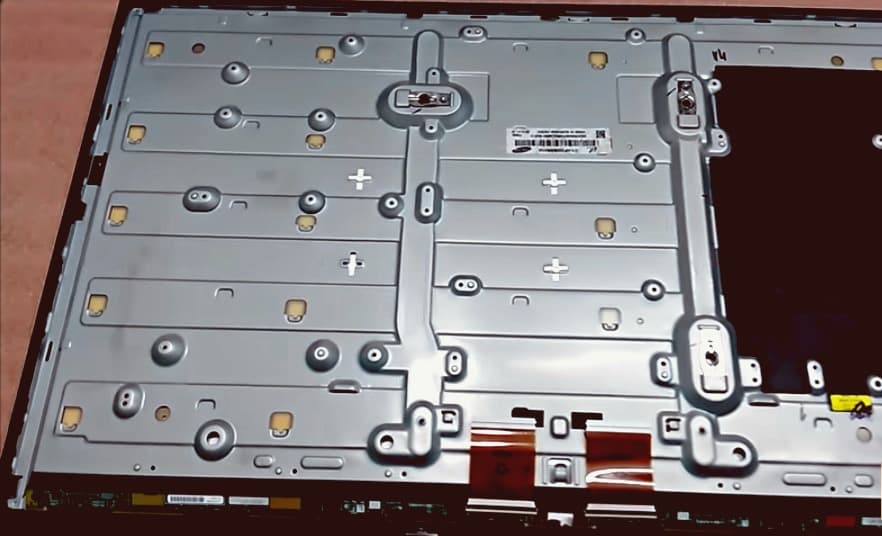

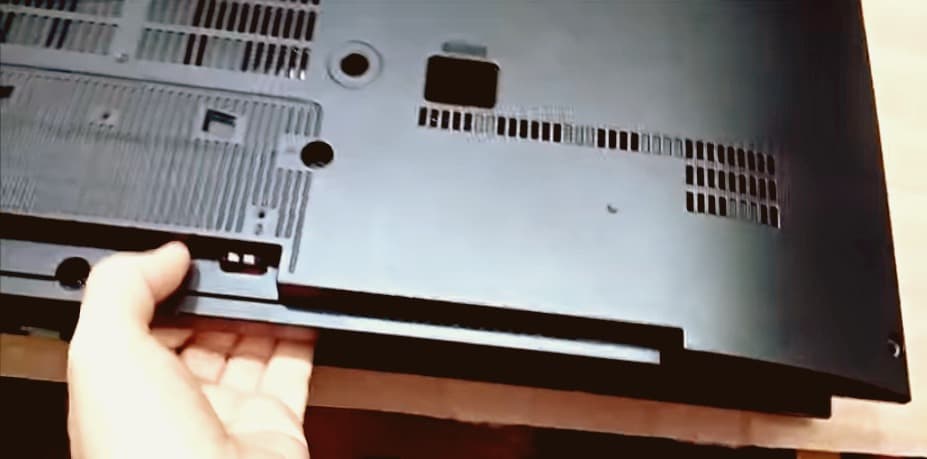

Снимаем крышку телевизора. Для этого откручиваем все винты по периметру задней части телевизора.

Отключаем шлейф и снимаем динамики ТВ.

Демонтируем все платы (блок питания, основную плату и плату T-con), чтобы было проще снять лист-отражатель.

Отщёлкиваем защёлки по периметру корпуса и очень аккуратно снимаем матрицу, чтобы не повредить шлейфы.

Снимаем пластиковые защёлки, которые крепят лист-отражатель и служат упорами, чтобы матрица телевизора не провисала.

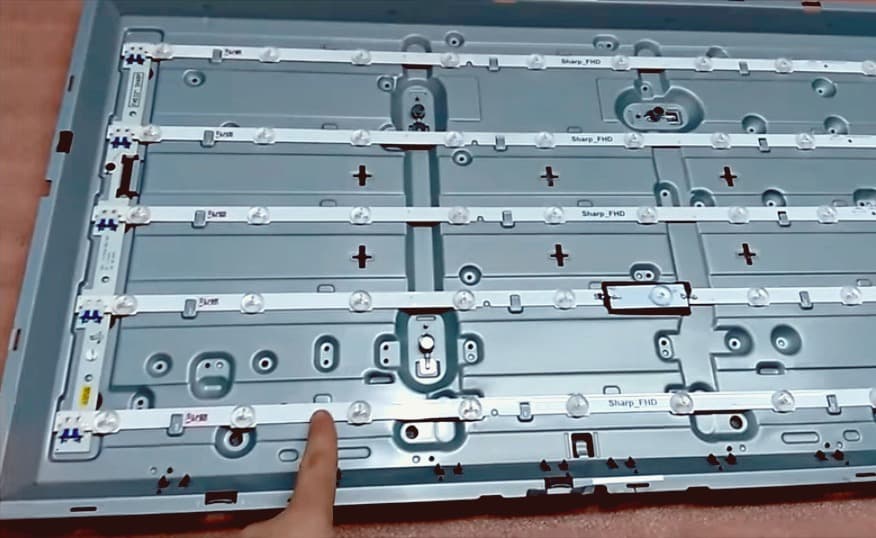

Затем, убираем лист отражатель. Теперь есть полный доступ к планкам светодиодов.

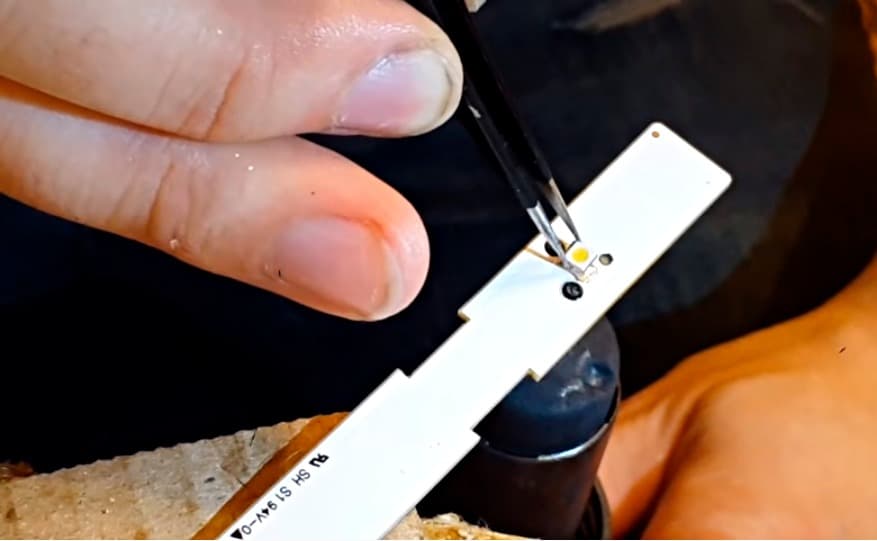

Выявляем неисправные светодиоды, и выпаиваем их с помощью фена и паяльника. Феном греем светодиоды снизу.

Впаиваем новые светодиоды вместо неисправных. Для этого разогреваем припой на планке феном, затем прикладываем новый светодиод.

Крепим планки с заменёнными диодами к корпусу с помощью двухстороннего скотча. После чего проверяем подсветку и собираем телевизор в обратном порядке.

В завершении уменьшаем ток (яркость) подсветки на 25%, чтобы телевизор прослужил дольше. В некоторых телевизорах это можно сделать в настройках (ищем яркость подсветки, не путать с яркостью экрана!). В остальных — снижаем ток с помощью увеличения сопротивления цепи подсветки в блоке питания.

Определение неисправных светодиодов

После разборки, увидел что предыдущие мастера вырезали из планки неисправные светодиоды, после чего на их место установили светодиоды из других планок. Сделали это хорошо, никаких нареканий на качество проделанной работы нет.

Светодиоды, которые были заменены в предыдущем ремонте

Вид ближе

Для поиска неисправных светодиодов использовал лабораторный блок питания. На кончики крокодилов установил две тонкие швейные иглы.

Подготовка к проверке

Для определения номинала светодиодов, сначала выставил напряжение около 3-х вольт и проверил светиться ли светодиод. Далее, поднял напряжение да 5 вольт с копейками, и повторил проверку. Светодиод загорелся, и это означало что используются светодиоды номиналом в 6 вольт.

Проверка светодиодов

Таким образом проверил все светодиоды, и нашел всего один неисправный. На этом этапе необходимо согласовать с владельцем тип ремонта.

Владелец выразил желание установить новые планки. Так как в наличии их нет, заказал их в Китае на его имя. На время ожидания, телевизор было решено восстановить, заменив всего один светодиод. После повторной поломки, владелец уже приедет с планками для замены, и это сократит время ремонта до минимума. Правда когда произойдет данная поломка неизвестно, возможно телевизор будет работать очень долго

Добираемся до самой подсветки

Итак, когда все готово – можно приступать к ремонту. Первым делом необходимо отключить телевизор от сети и аккуратно положить на мягкую поверхность матрицей вниз. Это позволит добраться до задней панели и открутить фиксирующие болты. Как только все болты выкручены, заднюю панель можно будет снять без особых усилий и, независимо от модели телевизора LG, перед нами окажутся три платы. Первая плата расположена в самом низу, из нее буду выходить два шлейфа. Шлейфы отсоединяются очень легко и под одним из них будет расположен болт фиксации нижней (T-con) платы. Выкрутив болт, плату можно будет снять и отложить в сторону. Далее снимаем все шлейфы. Чаще всего они крепятся на резиновых застежках, но в некоторых моделях могут быть дополнительные болты фиксации. Достаточно их просто выкрутить, и шлейфы легко отойдут от застежек. Убираем все в сторону и переходим к разбору передней части телевизора – снимаем матрицу.

Потребуется открутить все фиксирующее болты верхней рамки, которая и поддерживает матрицу

Делать это стоит крайне осторожно, не забывая, что рамка никак не прикреплена к матрице. Как только рамка будет снята, ее вместе с матрицей можно будет перенести на ранее подготовленный стол

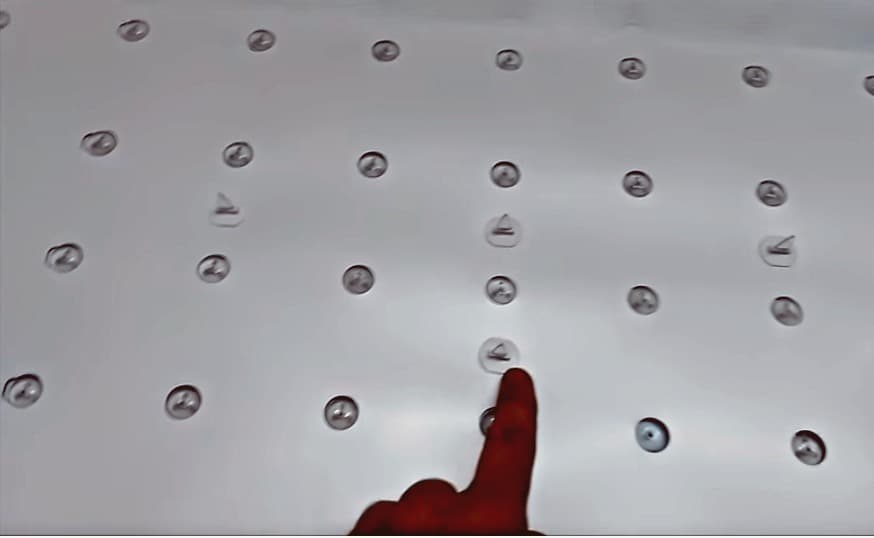

Сразу под матрицей будет расположена LED-панель.

От чего зависит цена?

Отремонтировать подсветку на телевизоре LG обходится в разную сумму денег. При формировании цены сервисные компании учитывают следующее:

  1. Диагональ телевизионного устройства.
  2. Модель техники.
  3. Наличие гарантийного листа.
  4. Количество вышедших из строя светодиодов.
  5. Сложность работы.
  6. Диагональ экрана.
  7. Стоимость диагностики.
  8. Год выпуска телевизора и его общее состояние.
  9. Цена запчастей, комплектующих.
  10. Необходимость выезда специалиста на дом.
  11. Квалификационный уровень телемастера, его опыт.
  12. Срочность заказа.
  13. Престижность сервисного телецентра, используемая им ценовая политика.

Чем больше светодиодов перегорело, тем дороже будет отремонтировать телевизор LG. Сложность работы, выезд мастера на дом, срочность повышают стоимость. Престижные сервисные центры предлагают более высокий прейскурант на свои услуги, чем малоизвестные компании.

Похожие записи:

Нормы освещенности рабочих мест и производственных помещений Коэффициент использования светового потока уличных led-светильников Как пользоваться мультиметром: инструкция для новичков Подключение розетки 380в Удельное сопротивление марок стали Основы взаимодействия andriod и arduino микроконтроллеров
