Не работают стопы ВАЗ 2114 (2113)

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

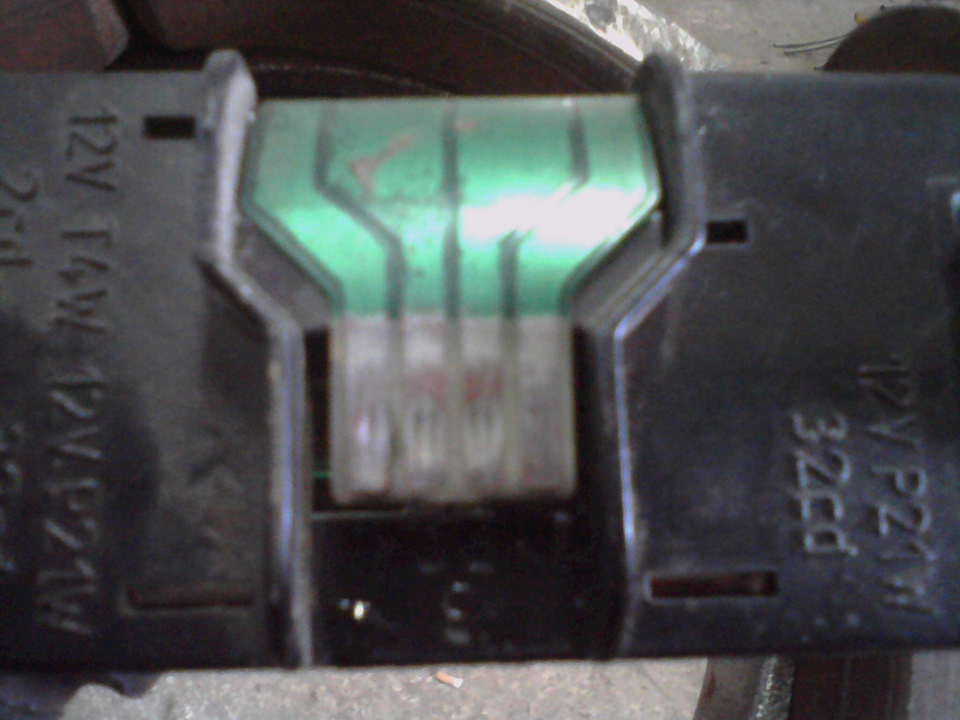

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

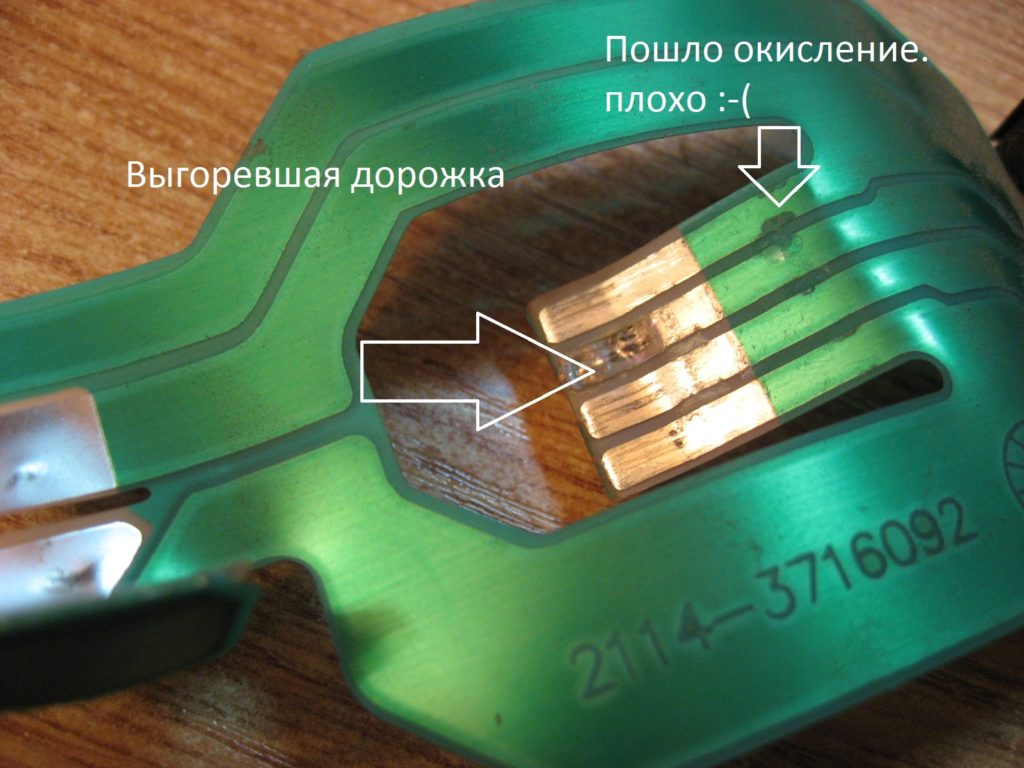

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Устранение поломки

Ниже приведены примеры исправления основных неисправностей и их легкий поиск.

Предохранитель

Это наиболее часто выводимый из строя элемент в поломке стоп-сигналов, а так же и наиболее легко устранимый. Для устранения поломки достаточно лишь заменить предохранитель на монтажном блоке.

Предохранитель, отвечающий за работу стоп-сигналов ВАЗ 2114, находится на блоке предохранителей под номером F3 и имеет ток плавкой вставки 10А.

Чтобы точно удостовериться в перегорании предохранителя, необходимо включить освещение салона. При неисправности предохранителя стоп-сигналов, свет в салоне автомобиля не загорится т.к. данный предохранитель F3 отвечает за освящение салона и бортовой компьютер.

Ниже показана схема блока предохранителей ВАЗ 2114.

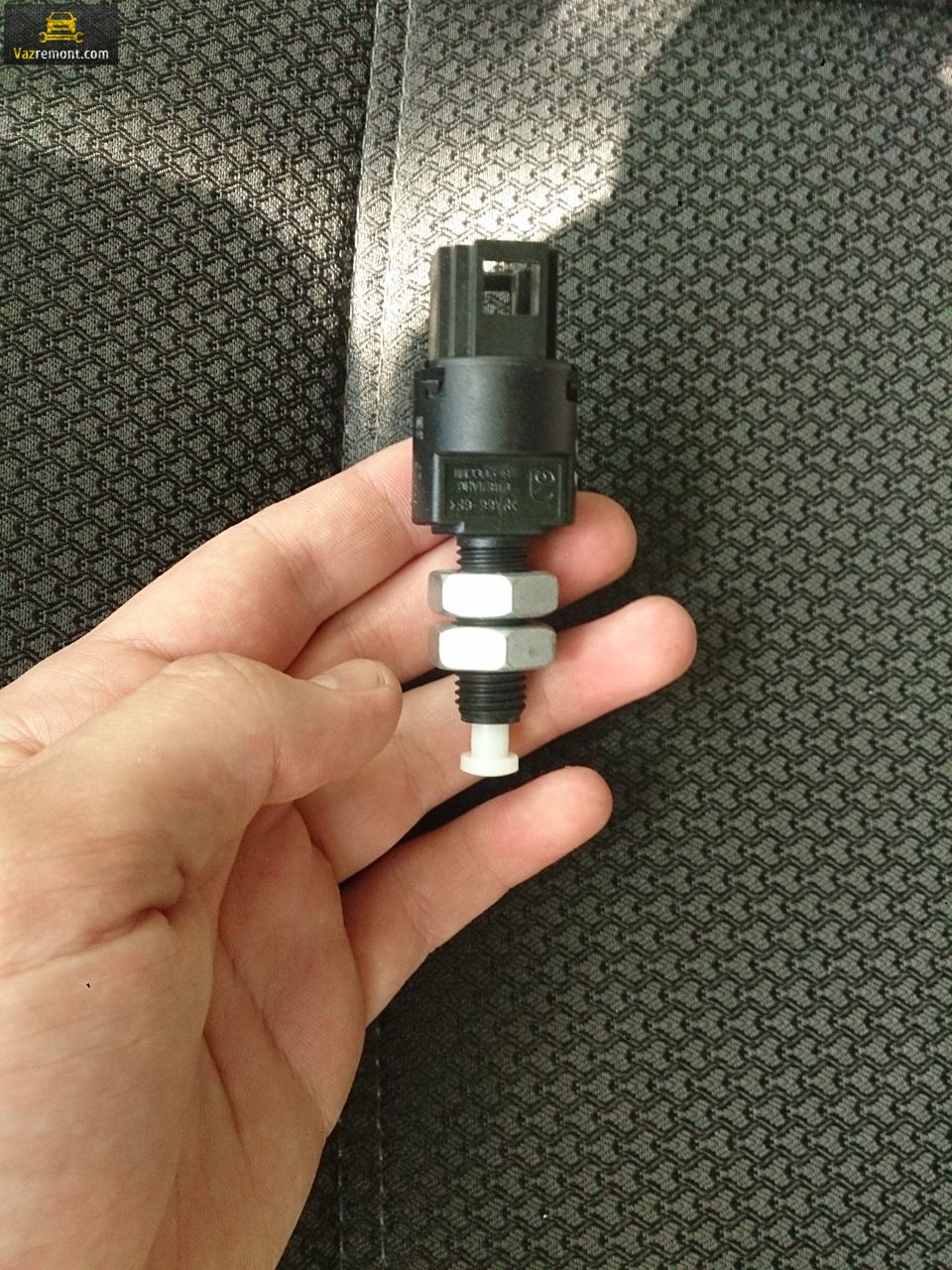

Датчик педали тормоза

Датчик педали тормоза отвечает за включение стоповых сигналов при нажатии на педаль тормоза. Данный датчик расположен на педальном узле автомобиля и является своего рода концевым выключателем. При нажатии на педаль тормоза, контакты на датчики замыкают цепь питания стоп-сигналов и зажигают их лампы сигнализируя о торможении автомобиля.

Довольно часто на данной датчики ломается пружинка толкающая контакты на замыкание тем самым датчик не замыкает контакты при нажатии на педаль тормоза и стоповые огни не зажигаются.

Замена проводится с помощью набора ключей.

Перегорание ламп

Зачастую виновниками неисправности стоп-сигналов является перегорание ламп, но следует отметить что вероятность перегорания одновременно двух ламп очень мала. Чаще всего при перегорании лампы стоп-сигналов из строя выходит один фонарь.

Замена ламп производится из багажного отсека автомобиля.

Тип лампы устанавливаемый в задний фонарь стоп-сигнала ВАЗ 2144 – P21W – 12В.

Окисление патрона

Со временем от попадания влаги контакт на патроне, в который вставляется лампочка, может окисляться и контакт между патроном и лампочкой исчезнет, что приведет к невозможности прохода электрического тока до лампы, тем самым невозможности ее зажжения.

Данная проблема устраняется зачисткой контакта с помощью наждачной бумаги и контакта лампы.

Окисление разъема

Также как и с окислением патрона вследствие воздействия влаги контакты на разъеме окисляются, тем самым перекрывая путь электрического тока до лампы. При такой поломке чаще всего страдает весь фонарь и перестает гореть не только стоп-сигнал, но и сигнал поворотов, габаритов, заднего хода.

Проблема устраняется путем зачистки контакта наждачной бумагой и обработкой спиртом.

Повреждения платы

Такая проблема встречается реже, но несет за собой поломку фонаря. Плата представляет собой пластину из проводников, к которой подключается разъем. Проводниками являются дорожки, которые довольно часто перетираются или обрываются, что приводит к обрыву цепи и, следовательно, к выходу из строя фонаря.

Такую проблему решить довольно проблематично, необходимо припаивать дорожки паяльников. Чаще всего при такой поломке меняется полностью фонарь.

Обрыв провода

Обрыв питающего провода самая редко встречаемая проблема. Чаще всего обрыв происходит именно в багажном отсеке автомобиля из-за погрузки и разгрузки различных грузов, которые способны перебить данный провод.

Самое сложное в данной проблеме это найти место обрыва. Необходимо тщательно осмотреть места прокладки проводов в багажном отсеке.

Почему не горят стоп сигналы: как быстро найти и устранить причину

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.

Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света . Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

  • перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;

  • плохой контакт в местах разъемов;
  • перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
  • плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
  • повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
  • неисправность концевика стоп-сигналов, так называемой лягушки;
  • обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

  • проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
  • при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
  • включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
  • проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
  • при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

https://youtube.com/watch?v=AT6_SBkDXIQ

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

https://youtube.com/watch?v=GO4d1_Qgb_g

Замена — дело несложное

Разобравшись с тем, где расположен блок, управляющий работой цепи питания ПТФ, заменить его — пустяковое дело. Гораздо сложнее правильно диагностировать поломку. Поэтому, если по какой-то причине отсутствует питание на задние противотуманки, начать следует с проверки предохранителя и зачистки контактов.

Для последнего можно использовать обычную наждачную бумагу с мелкой зернистостью. Делать это нужно крайне аккуратно, ведь в блоке реле находятся электромагниты, при помощи которых и выполняется переключение контактов (при нажатии кнопки включения освещения).

Если же отсутствует питание задних фар ВАЗ, и вместе с ним не работают противотуманки, то это уже указывает не на поломку реле, а на повреждение электроцепи или короткое замыкание в системе (чаще всего — отсутствие минусового контакта с массы).

Чтобы точно установить причину, желательно воспользоваться мультиметром. Если не горят только задние фары, то это указывает на:

  • поврежденный предохранитель;
  • отсутствие 1, 2, 6 контактов (напряжения на них);
  • замыкание переключателя (кнопка без фиксации);
  • проблема с электропроводкой (обрыв).

Как показывает практика, реле на ПТФ ВАЗ 2114 выходит из строя крайне редко. Чаще всего происходит лишь обрыв контактирующей площадки или контакта массы из-за вибраций кузова. Грешить на неисправное реле следует в последнюю очередь.

Не горят задние стоп-сигналы на ВАЗ 2114.

#1 Wesston

  • New
  • 8 сообщений
  • Марка авто: ВАЗ Самара 2114
  • Откуда: Москва

Здравствуйте! Долго искал ответ, как же проверить эти несчастные стопари, так как у самого в один момент оба разом отключились. Не смог разобраться в ответах, не понимаю, объясните простым языком, пожалуйста . Габариты, поворотники и задняя передача работали без нареканий, пока не попытался поменять плату, но об этом позже. Стопарь на спойлере при включенных габаритах тускло горит, но при нажатии на педаль тормоза загорается как надо, значит, исходя из ответов, лягушонок исправен. Предохранитель на лампочки рабочий, реле не пробовал менять, лампочки также все рабочие. Пожалуйста, помогите новичку исправить данную проблему, объяснив все полностью, как говорится, от А до Я.

1. Как правильно заменить платы на задних фонарях? Новую поставил, как и старую, все посмотрел, не горит теперь вообще ничего. Если нужно, могу скинуть фото.

2. Как проверить мультиметром напряжение и сделать прозвонку? Если можно, в деталях (ставим в режим прозвонки, один щуп втыкаем туда-то, другой – туда-то, что нужно увидеть на дисплее).

3. Кто-то писал, что можно вместо реле контроля исправности ламп вставить перемычки. А где эти самые перемычки найти?

#2 111

VIP Member
11 017 сообщений

  • Марка авто: Калина была.
  • Откуда: Р

Некоторые блоки предохранителей изначально комплектуются перемычками вместо реле. Бывает реле контроля испр. ламп тоже “пустышка” (внутри -перемычки)

2. Как проверить мультиметром напряжение и сделать прозвонку? Если можно, в деталях (ставим в режим прозвонки, один щуп втыкаем туда-то, другой – туда-то, что нужно увидеть на дисплее).

Лучше использовать не мультиметр, а лампу-контрольку. Снимаем разъемы с выкл. стоп-сигнала и замыкаем их между собой перемычкой и проверяем лампой наличие питания (+) на разъемах. Потом продвигаемся дальше в сторону задних фонарей. Для этого лучше иметь схему эл. проводки.

#3 Wesston

New
8 сообщений

Лучше использовать не мультиметр, а лампу-контрольку. Снимаем разъемы с выкл. стоп-сигнала и замыкаем их между собой перемычкой и проверяем лампой наличие питания (+) на разъемах. Потом продвигаемся дальше в сторону задних фонарей. Для этого лучше иметь схему эл. проводки.

Сообщение отредактировал Wesston: 29 Апрель 2021 – 09:23

#4 111

VIP Member
11 017 сообщений

  • Марка авто: Калина была.
  • Откуда: Р

Значит,стоит просто купить новое реле

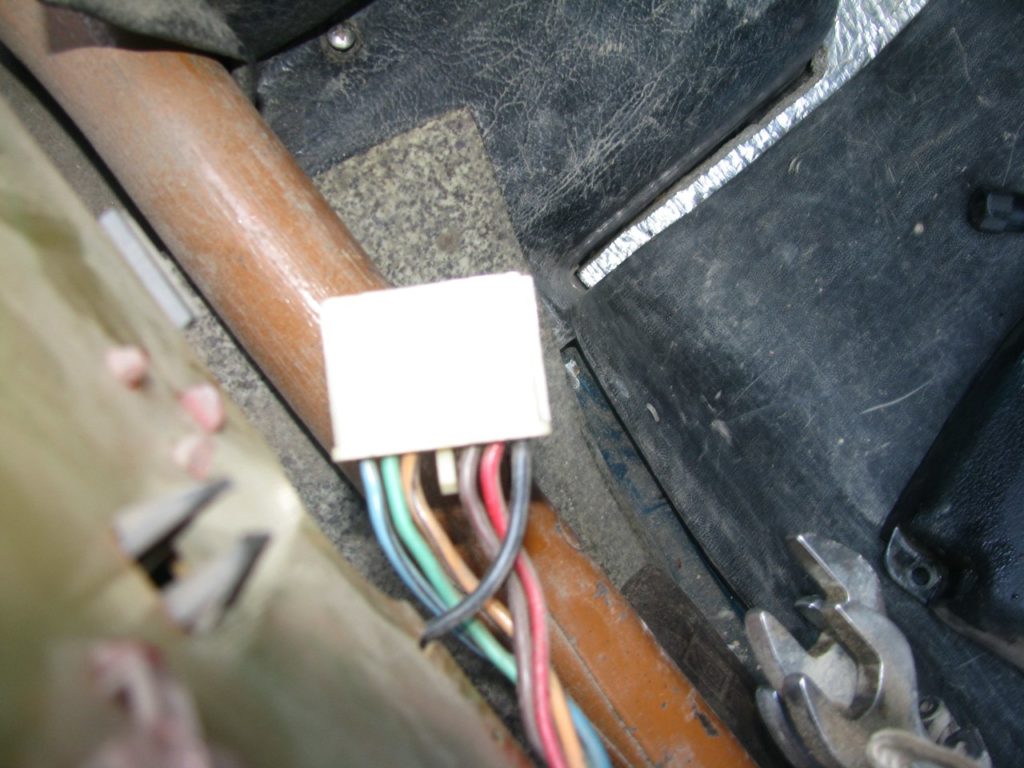

Где именно находятся эти разъёмы?

Над педалью тормоза.

И все-таки,если нет тестера с лампочкой,возможно ли попробовать измерить с помощью мультиметра?

Достаточно лампы с проводками. Лампа более достоверно покажет наличие или отсутствие напряжения, потому что она создает нагрузку в цепи, в отличие от мультиметра или светодиодного пробника.

New
8 сообщений

Сообщение отредактировал Wesston: 29 Апрель 2021 – 09:43

#6 111

VIP Member
11 017 сообщений

  • Марка авто: Калина была.
  • Откуда: Р

Если там уже не будет напряжения,на фишке,тогда двигаться дальше,проверить лягушку.

Даже при неиспр. “лягушке” напряжение на одном проводе должно быть! Если нет напряжения на проводах (клеммах) значит двигаемся в сторону блока предохранителей.

New
8 сообщений

На что нужно обратить внимание

Стоп-сигнал в бампере должен выполнять свою функцию так же корректно, как и обычный стоп-сигнал ВАЗ-2114

Такого рода тюнинг может привлекать внимание своей необычной анимацией. Водители и другие участники дорожного движения могут обратить большее внимание именно на эту анимацию, нежели на действие самого водителя в плане реального торможения на трассе

Поэтому не все сразу успевают оценить ситуацию и могут перепутать поворот с торможением. В таком случае может произойти дорожно-транспортное происшествие.

При нажатии на педаль торможения все лампочки стоп-сигнал одновременно должны светиться, для того чтобы как можно сильнее привлечь внимание водителя, находящегося сзади, а уже потом можно включать необходимую анимацию для визуального отображения. В основном у водителей стоп-сигнал выполняет совсем другую функцию

Если водитель совершает поворот, ему необходимо в первую очередь притормозить, перед тем как повернуть в нужную ему сторону, после чего загорается стоп-сигнал. Для безопасности рекомендуется хотя бы на 2 секунды включать сразу 2 анимации, чтобы другим водителям было понятно, что машина сначала притормозит, а уже потом повернет. Многие поступают иначе: сначала включают поворотник, потом торможение, поэтому не всегда видно, что водитель будет тормозить или поворачивать, потому что мигающий поворотник плохо заметен на светодиодах, хотя он и горит.

Бегущие огни поворота могут выглядеть эффектнее, если под конец своего действия анимация будет ускоряться. Это придает большую элегантность спойлеру, но и при этом добавляет внимательности другим участникам движения. С такими поворотниками видно, что водитель уже сейчас повернет в нужном направлении и торможение он уже закончил.

Как правило, все эти тонкости украшают автомобиль на дороге, но многие водители считают, что эти «штучки» являются угрозой для движения и могут привести к дорожно-транспортному происшествию.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

  • перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;

  • плохой контакт в местах разъемов;
  • перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
  • плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
  • повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
  • неисправность концевика стоп-сигналов, так называемой лягушки;
  • обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

  • проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
  • при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
  • включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
  • проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
  • при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Как выполнить поиск неисправности?

Наиболее частыми причинами того, что стоп сигнал на ваз 2114 не работает, являются следующие факторы:

  1. Выход из строя предохранителя.
  2. Обрыв проводов на одном из участков цепи.
  3. Неисправность концевого выключателя.
  4. Перегорание лампочек.
  5. Окисление контактов в патронах ламп.
  6. Повреждения на контактной плате.

Самой частой и одновременно — самой легко устранимой из указанных выше причин является перегорание предохранителя. Чтобы выявить подобную неисправность — нужно исследовать блок предохранителей. За стоп-сигналы отвечает 10 амперный предохранитель F3, защищающий, кроме того, замок зажигания, компьютер и подсветку салона.

Неполадки в работе последних также могут указывать на неисправность предохранителя стопов (и в этом случае поиск неисправностей следует начать именно с блока). Если оказалось, что предохранитель перегорел, то следует заменить его на новый, аналогичный.


Блок предохранителей ваз 2114

Проблема может быть и в самом блоке предохранителей — порой перегорают дорожки на его печатных платах или окисляются контактные ножки. Для того, чтобы проверить его исправность, достаточно измерить напряжение на контактах вновь установленного предохранителя.

Еще одной частой причиной, по которой не горят стопы ваз 2114, является неисправность концевого выключателя, осуществляющего включение сигналов. Располагается он на кронштейне педали тормоза и всегда находится в рабочем состоянии, в не зависимости от того, включен ли двигатель автомашины или нет.

Срабатывает он автоматически при нажатии на педаль. Для того, чтобы проверить его исправность — достаточно посмотреть, подходит ли питание к его контактам (на одном из контактов наличие питания должно быть постоянным). Кроме этого, если нажать педаль и включить таким образом концевик, то на его разъемах можно будет измерить напряжение.

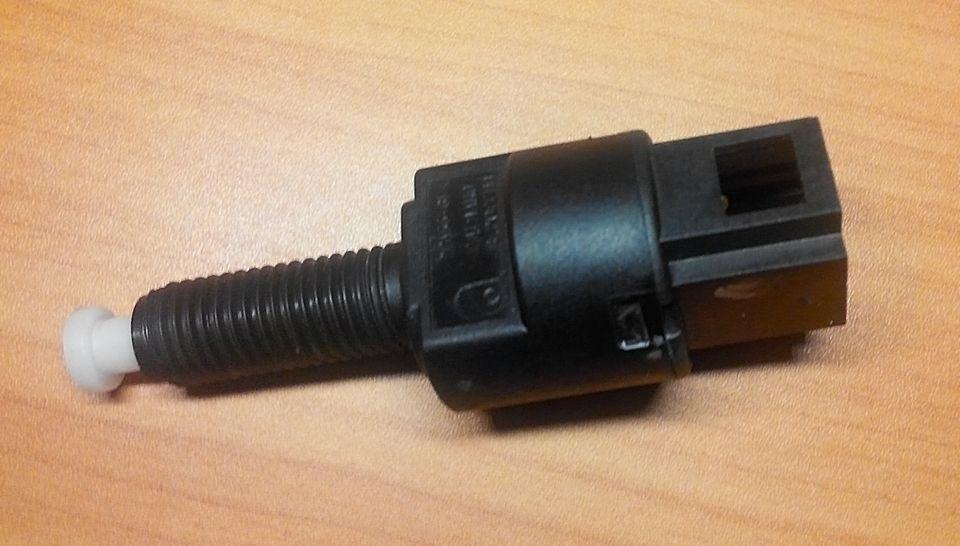

Концевой выключатель

В случае, если на контактах выключателя ток отсутствует, то следует проверить провод, идущий к концевику от блока предохранителей. Если прозвонка показала, что провод неисправен (есть разрыв), то его следует заменить на новый и повторить проверку.

В противном случае (если с проводом все в порядке) следует отсоединить его (а также другой провод, подходящий ко второму разъему) от выключателя и соединить напрямую. Если после такой операции стоп-сигнал заработал, значит вышел из строя сам концевик, и его следует заменить.


Провода стоп сигналов

Место расположения реле

Итак, реле задних противотуманных фар располагается со стороны водителя, под рулем (чуть правее блока с предохранителями, иногда все они закрыты заглушкой или крышкой). Там всего располагается 3 штуки. Иногда их прикрывают заглушки. Нужно заметить, что оно связано с кнопкой включения не фиксирующегося типа. Это означает, что если происходит нажатие на нее — происходит возврат в исходное состояние. Но это нормально, так как в нем самом сопряжение контактов выполняется через электромагнит.

Реле ПТФ в старых вариациях автомобилей ВАЗ выводилось под капот, в сторону блока с предохранителями. Сейчас же все чаще его помещают именно в салон, под руль, в области электронного блока. Там же находится реле, отвечающее за подачу питания на приборную панель, сигнализатор (если он предусмотрен конструкцией).

Реле задних противотуманок одновременно в себе объединяет 3 электрические цепи плюс одну запасную линию на 12 вольт статичного напряжения. Кстати, из-за этого, если оно частично выходит из строя (имеется ввиду обрыв контактов из-за вибрации) можно в считанные минуты исправить проблему — просто перебросить контакты с 1-2 на 6. Единственное предостережение — выполнять эту процедуру необходимо с выключенным двигателем и отсоединенной клеммой аккумуляторной батареи — некоторые контакты находятся всегда под напряжением, но без нагрузки. Можно спровоцировать и короткое замыкание!

Важно понимать, что изначально реле противотуманных фар указанную цепь не соединяет, так как производитель по умолчанию ставит обычные фары без дополнительного освещения. Замыкание же цепи производится после того, как выполнена установка противотуманных фар
