Какие бывают классы усилителей звука и их отличия

Что такое усилитель класса D?

Ответ может звучать просто: это усилитель работающий в ключевом режиме. Но для того, чтобы полностью понять как они работают, рассмотрим традиционные усилители класса AB, что работают как линейные устройства. В импульсных переключающих усилителях, силовые транзисторы (Мосфеты) действуют как переключатели, быстро изменяя свое состояние с off на on. Это обеспечивает очень высокую эффективность, до 95%. Из-за этого усилитель не вырабатывает много тепла и соответственно не требует большой теплоотвод, в отличии от линейных усилителей класса АВ. Для сравнения, даже усилитель класса B может достигнуть максимальной эффективности в 78% (и то в теории). Ниже смотрите блок-схему УМЗЧ класса D, или усилителя с ШИМ.

Входной сигнал преобразуется в широтно-импульсный, прямоугольный сигнал с помощью компаратора

Это означает, что входные данные, закодированы в скважности прямоугольных импульсов. Прямоугольный сигнал усиливается, а затем проходят через низкочастотный фильтр для получения похожего на исходный аналоговый сигнал

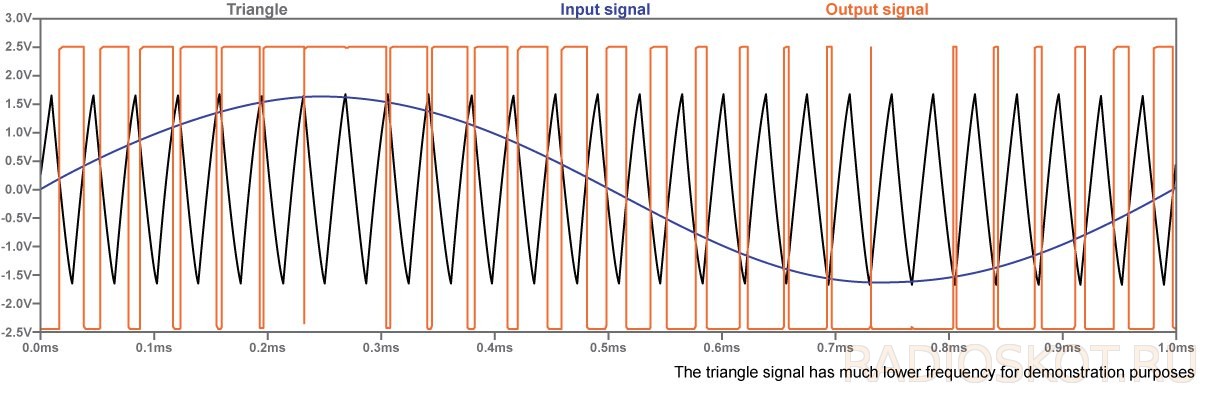

На осциллограмме ниже можно посмотреть, как преобразовывается синусоидальный входной сигнал в прямоугольный, сравнивая его с треугольным.

При положительном пике синусоиды, скважность прямоугольного импульса составляет 100%, а на отрицательном пике она составляет 0%. Фактическая частота сигнала треугольника гораздо выше, порядка сотен килогерц, так что мы позже можем выделить исходный сигнала. Фильтр не идеален, поэтому треугольный сигнал нужен с частотой как минимум в 10 раз выше, чем максимальная звуковая в 20 кГц

Цифровая реализация

Цифровой усилитель D-класса состоит из блоков обработки и передачи цифровых данных, реализованных на микроконтроллере, и блока генерирования ШИМ-сигнала. Он может быть реализован как внешнее, автономное устройство к уже готовой аудиосистеме. Однако это ведет к дополнительным расходам (нужно приобрести и припаять микросхемы) и потенциальному росту стоимости отладки интерфейса между источником входного аудиосигнала и усилителем.

Усилитель звука на микросхеме микроконтроллера характеризуется следующим:

• частота ШИМ-сигнала (дискретизации) должна быть не менее чем в 10 раз выше, чем максимальная частота входного сигнала, чтобы можно было его адекватно реконструировать на выходе усилителя;

• высокой разрешающей способностью процесса управления шириной ШИМ-импульсов для предотвращения искажений квантования выходного сигнала;

• наличием метода взятия выборок входного аналогового сигнала;

• быстродействующим ядром для цифровой обработки и управления данными;

• интерфейсом для передачи ШИМ-сигнала на внешние MOSFET-транзисторы.

Примером реализации устройства, способного удовлетворить все эти требования, является 32-разрядный микроконтроллер типа SiM3U1xx с быстродействующими периферийными устройствами ввода/вывода производства компании Silicon Labs (Остин, Техас, США). Эти микроконтроллеры однозначно подходят для нетрадиционных приложений типа усилителей мощности класса D, непосредственно подключающихся к динамикам. Единственные внешние компоненты, необходимые для аудиоусилителя на SiM3U1xx, являются дроссель и несколько конденсаторов. Устройства ввода-вывода также имеют программируемое ограничение тока, позволяют использовать до 16 уровней громкости без необходимости прошивки для масштабирования аудиоданных, экономя при этом время и объем памяти. Поскольку они запитаны отдельным от остальной части устройства напряжением, то их можно подключать к внешним мощным МОП-транзисторам.

SiM3U1xx-устройства также включают USB-трансивер, совместимый с USB-аудиоинтерфейсом, встроенную флэш-память на 256 Кб, два 12-разрядных аналого-цифровых преобразователя, осуществляющих оцифровку потокового аудио с ПК или портативного музыкального проигрывателя. Структурная схема устройства показана на рисунке. Оно вполне может использоваться как усилитель в машину.

Как определить?

Для начала остановимся на том, как в принципе функционирует усилитель. Наверняка вы будете удивлены, но по факту заводской усилитель ничего не усиливает. По сути, механизм его работы напоминает работу самого простого крана: вы крутите ручку и вода из водопровода начинает литься, сильнее или слабее, а если ее закрутить — то поток будет перекрыт. В усилителях все процессы происходят таким же образом. От мощного модуля питания ток проходит сквозь подключенный к устройству динамик. В данном случае функцию крана берут на себя транзисторы — на выходе степенью их закрытия и открытия управляет сигнал, который проходит на усилитель. От того, как именно этот кран функционирует, то есть как действуют выходные транзисторы, и определяется класс усилителей.

Если мы говорим об устройствах АВ, то в них транзисторы могут иметь неприятное свойство открываться и закрываться непропорционально поступающим на них сигналам. Таким образом, их работа становится неизменной. Возвращаясь к аналогии с краном — вы можете поворачивать ручку краника, но вода сперва будет течь слабо, а затем вдруг поток внезапно усилится.

По этой причине транзисторы категории АВ приходится удерживать в приоткрытом состоянии даже в том случае, если сигнал отсутствует. Это необходимо для того, чтобы они начали работать сразу же, а не выжидали, пока сигнал дойдет до определённого уровня – только в этом случае усилитель сможет воспроизводить звук с минимальными искажениями. На практике это означает, что некоторая часть полезной энергии расходуется вхолостую. Только представьте, что вы откроете все водопроводные краны в квартире, и из них беспрерывно будет вытекать небольшая струйка воды. Как следствие, эффективность таких моделей не превышает 50-70%, именно низкий КПД и является главным минусом усилителей АВ класса.

Если говорить об устройствах D-класса, то принцип работы у них абсолютно такой же: они имеют свои выходные транзисторы, способные закрываться и открываться. Тем самым регулируется прохождение тока сквозь подведенные к ним динамики, вот только управляет их открытием уже сигнал, по своей конфигурации весьма далекий от входящего.

Именно так подается сигнал на выходные транзисторы устройств D-класса. В данном случае функционировать они станут совсем иначе: либо в полном объеме закрываться, либо открываться без каких-либо промежуточных значений. Это означает, что КПД таких моделей может быть приближен к 100%.

Конечно, передавать подобные сигналы на аудиосистемы рано, сперва ему следует вернуть стандартную конфигурацию. Это можно сделать посредством выходного дросселя, а также конденсатора — после их обработки на выходе формируется усиленный сигнал, который по своей форме полностью повторяет входящий. Именно он и передается на динамики.

Основное преимущество устройств D-класса – это повышенный КПД и, соответственно, более щадящее расходование энергии

Долгое время было принято считать, что для подключения качественных акустических установок оптимальным решением станут усилители АВ. Модели категории D давали преобразование поступающего сигнала в импульсный с пониженной частотой, в итоге он давал хорошее звучание только в сабвуферном режиме. В наши дни технологии сделали большой шаг вперед, и сегодня появились уже быстродействующие транзисторы, которые могут открываться, а также и закрываться почти моментально, в магазинах представлено довольно много широкополосных устройств D-класса.

Эти модели предназначены на применение не только с сабвуферами, но также и с современными акустическими системами любых типов. Для тех вариантов, когда высокой мощности не требуется, имеет смысл приобрести довольно компактный усилитель.

Таким образом, если для подключения АС у вас достаточно площади, то вы вполне можете подобрать модель АВ-класса. За несколько десятилетий существования схемотехника этих моделей хорошо отработана, они дают довольно хорошее качество звучания, а в случае их поломки вы можете без проблем отремонтировать их в ближайшем сервисном центре.

Если участок для звуковой инсталляции ограничен, то стоит присмотреться к широкополосным моделям группы D. При тех же мощностных параметрах, что и изделия АВ-класса, они гораздо меньше и легче, притом меньше греются, и некоторые модели позволяют даже устанавливать их скрытно с наименьшими вмешательствами.

Для подключения сабвуферов максимальное преимущество у установок D-класса, так как темброблок басов представляет собой наиболее энергозатратный частотный диапазон — в данном случае КПД изделия имеют принципиальное значение, а в этом конкурентов изделиям D класса попросту нет.

В данном видео вы сможете нагляднее ознакомиться с классами усилителей звука.

Какой класс усилителей звука лучше

В зависимости от сферы использования и особенностей окружающих условий подходящими вариантами становятся усилители всех групп. Отдельно стоит рассматривать оборудование для дома и авто.

Для дома

Подбирая усилитель для домашней акустики, лучше вперед рассмотреть устройства категорий АВ и D с маркировками «sound». Первый тип представляет собой аналоговый прибор, который гарантирующий качественное звучание со средними искажениями.

Устройства категории D – цифровые модели, которые способны обладать любыми характеристиками в зависимости от установленных на схеме компонентов.

Для автомобиля

На автомобилях используют классы автоусилителей А, В, АВ и D. Модели разновидности А на практике встречаются редко из-за дороговизны и низкого КПД.

Стереоусилитили класса В характеризуются большим КПД, но проигрывают в плане искажений звучания. В автоакустике также применяются редко.

Распространенными среди автолюбителей считаются устройства категории АВ. Характеризуются средним качеством звучания, нужными показателями мощности, чистым звуком и повышенным КПД. Подходит для сабвуферов мощностью от 500 до 600 Вт.

Оборудование категории D используют для обработки цифровых сигналов. Приборы компактны, а также характеризуются повышенными показателями мощности. КПД на уровне 90-98% сводит к минимуму вероятность перегрева прибора, а значит, тут не требуется специальный радиатор охлаждения. Среди автомобилистов такие модели не распространены по причине дороговизны.

Модуляция сигнала

Двухуровневая форма волны получается с использованием широтно-импульсной модуляции (ШИМ), модуляции плотности импульсов (иногда называемой частотно-импульсной модуляцией), управления скользящим режимом (в торговле более часто называемой «автоколебательной модуляцией») или дискретной — временные формы модуляции, такие как дельта-сигма модуляция .

Самый простой способ создания сигнала ШИМ — использовать высокоскоростной компаратор (« C » на блок-схеме выше), который сравнивает высокочастотную треугольную волну с аудиовходом. Это генерирует серию импульсов, рабочий цикл которых прямо пропорционален мгновенному значению аудиосигнала. Затем компаратор управляет драйвером затвора МОП, который, в свою очередь, управляет парой мощных переключателей (обычно полевых МОП-транзисторов ). Это дает усиленную копию ШИМ-сигнала компаратора. Выходной фильтр удаляет высокочастотные переключающие компоненты сигнала ШИМ и восстанавливает аудиоинформацию, которую может использовать динамик.

Усилители на основе DSP, которые генерируют сигнал ШИМ непосредственно из цифрового аудиосигнала (например, SPDIF ), либо используют счетчик для измерения длительности импульса, либо реализуют цифровой эквивалент модулятора на основе треугольника. В любом случае временное разрешение, обеспечиваемое практическими тактовыми частотами, составляет всего несколько сотых периода переключения, что недостаточно для обеспечения низкого уровня шума. Фактически, длина импульса квантуется , что приводит к искажению квантования . В обоих случаях отрицательная обратная связь применяется внутри цифровой области, образуя формирователь шума, который имеет более низкий уровень шума в слышимом диапазоне частот.

Схема усилителя класса D 4500Вт

Схема усилителя класса D — в этой статье хочу поделится с вами схемой усилителя D класса сверх высокой мощности, он способен отдать в нагрузку 4Ом 3000Вт а на нагрузку 2Ом 4500Вт. Такой усилитель можно использовать как на соревнованиях по автозвуку так и на разных эстрадных мероприятиях на открытом воздухе.

Схема усилителя:

Усилитель построен с использованием всем известного драйвера IR2110 выход которого усилен транзисторами BD139/BD140. На выходе используется 3 пары выходных транзисторов типа IRFP260 что дает возможность усилителю, работать на мало омные нагрузки.

Такой мощности усилитель обязательно нуждается в хорошей защите от перегрузок и коротких замыканий на выходе. В этой схеме защита построена с использованием таймера NE555 и быстрого компаратора LM311 что обеспечивает быстрое срабатывание защиты не приводя к выходу из строя выходных транзисторов и драйвера.

Печатная плата усилителя:

Настройка усилителя сводится к установки срабатывания защиты переменным резистором RV1. Напряжение питания усилителя двухполярное от 32В до 100В. В выходном каскаде усилителя можно использовать транзисторы типа: IRFP260, IRFP4227, IRFP4242 и другие подобные, транзисторы следует обязательно закрепить на радиатор.

Список деталей:

Резисторы R1, R3, R4, R9, R13, R18, R19, R20= 1K R2, R16, R39= 100K R5, R6= 10R R7, R8=6K8/2W R10, R21, R26, R27=4K7 R11, R17=6K8 R12=100R R14, R15=4R7 R22, R23, R24, R25, R31, R33=47R R28, R29, R30=0,1R/2W R36, R38=22R/2W R40=1K5/5W R41=10R/2W RV1=10K

Конденсаторы C1=10uF/16V C2=10N C3, C4=1N C5=470uF/16V C6=220uF/16V C7, C9, C11, C12, C13, C15, C16, C18, C19=100N MKP C8=470uF/16V C10, C14, C17=100uF/16V C20=10uF/50V C21, C22, C23=220N/475V C24, C25, C26=470uF/180V C27, C31, C33=100N/275V C28, C29, C30=470uF/180V C32=470N/250V

Диоды D1, D2, D5, D10, D11= 1N4148 D3, D4= ZD5V6 D6, D18, D19= MUR460 D7= LED (RED) OCP D8= ZD5V6 D9= LED (BLUE) D12,D13,D14,D15,D16,D17= 1N5819

Транзисторы Q1= 2N5401 Q4, Q6= BD139 Q5, Q7= BD140 Q8, Q9, Q10, Q11, Q12, Q13= IRFP260

Микросхемы U1= TL071 Q2= CD4049 Q3= IR2110 U2= NE555 U3= LM311

Фото собранного усилителя:

Скачать: Печатная плата, схема усилителя

 Изготовление печатной платы усилителя:

https://youtube.com/watch?v=sPZ99qexBXE

Тест усилителя:

https://youtube.com/watch?v=ZLK_s27BhbQ

Предыдущая запись Материнская плата что это

Следующая запись Схема импульсного блока питания

Терминология

Термин «класс D» иногда неправильно понимают как означающий « цифровой » усилитель. Хотя некоторые усилители класса D действительно могут управляться цифровыми схемами или включать устройства цифровой обработки сигналов, силовой каскад имеет дело с напряжением и током как функцией неквантованного времени. Малейший шум, погрешность синхронизации, пульсации напряжения или любая другая неидеальность немедленно приводят к необратимому изменению выходного сигнала. Те же ошибки в цифровой системе приведут к неверным результатам только тогда, когда они станут настолько большими, что сигнал, представляющий цифру, будет искажен до неузнаваемости. До этого момента неидеальности не влияли на передаваемый сигнал. Как правило, цифровые сигналы квантуются как по амплитуде, так и по длине волны, тогда как аналоговые сигналы квантуются в одной (например, ШИМ) или (обычно) ни в одной величине.

Звук

Скромный на вид Arcam HDA SA20 казался подходящим партнером разве что для полочной акустики, но это тот случай, когда внешность обманчива на все 100%. Усилитель не менял характер звучания и не упускал бас из-под контроля на акустике любой сложности. Самые мощные и требовательные модели подчинялись его воле беспрекословно, выдавая на удивление точный, быстрый и упругий бас, поражающий сочетанием плотности, динамики и тембральной полноты. С лучшими представителями классов А и АВ те же колонки выдавали низкие частоты куда менее сфокусированно, а порой норовили даже размазать ноты или слить их в общий гул без какой-либо конкретики.

Средние и верхние частоты звучали столь же собранно и четко, без всякой выраженной окрашенности и без искажений даже на высокой громкости. Живая музыка и вокал воспроизводились точно как тембрально, так и интонационно.

Каких-либо изменений характера звучания на разных уровнях громкости заметить не удалось. Усилитель играл детально и чисто как на малой, так и на большой громкости. Будучи исключительно сфокусированным, звук Arcam HDA SA20 не казался сухим или пустым. Усилитель просто не добавлял в музыку ничего лишнего. Те записи, которые должны были звучать тепло и выразительно, показывали именно такой характер, а сухие и жесткие миксы не подкрашивались и не смягчались.

Единственный момент, вызвавший некоторые вопросы — построение сцены. Она была достаточно широкой, но казалась плоской, без ощутимой глубины, хотя та же акустика с другими усилителями создавала куда более убедительное ощущение объема. Впрочем — это однозначно говорит лишь о том, что имеется поле для экспериментов. Основные же признаки схемотехники класса G были вполне очевидны и проявили себя наилучшим образом. Кстати, по ходу тестирования Arcam HDA SA20 нагрелся очень умеренно.

Проблемы дизайна

Скорость переключения

Две важные проблемы при проектировании схем драйверов MOSFET в усилителях класса D заключаются в том, чтобы максимально сократить время простоя и работу в линейном режиме. «Мертвое время» — это период во время переключения, когда оба выходных полевых МОП-транзистора переведены в режим отсечки и оба «выключены». Мертвые времена должны быть как можно более короткими, чтобы поддерживать точный выходной сигнал с низким уровнем искажений, но слишком короткие мертвые времена приводят к тому, что MOSFET, который включается, начинает проводить ток до того, как MOSFET, который выключается, перестанет проводить. Полевые МОП-транзисторы эффективно замыкают выходной источник питания через себя в состоянии, известном как «сквозной проход». Между тем, драйверы MOSFET также должны как можно быстрее переводить полевые МОП-транзисторы между состояниями переключения, чтобы минимизировать количество времени, в течение которого полевой МОП-транзистор находится в линейном режиме — состоянии между режимом отсечки и режимом насыщения, когда полевой МОП-транзистор не включен ни полностью, ни полностью. выключен и проводит ток со значительным сопротивлением, создавая значительное тепло. Отказы драйверов, которые допускают прострел и / или слишком большую работу в линейном режиме, приводят к чрезмерным потерям, а иногда и к катастрофическому отказу полевых МОП-транзисторов. Также есть проблемы с использованием ШИМ для модулятора; по мере того, как уровень звука приближается к 100%, ширина импульса может стать настолько узкой, что это будет препятствовать способности схемы драйвера и полевого МОП-транзистора реагировать. Эти импульсы могут сокращаться до нескольких наносекунд и могут привести к вышеуказанным нежелательным условиям сквозного и / или линейного режима. Вот почему другие методы модуляции, такие как модуляция плотности импульсов, могут приблизиться к теоретической 100% эффективности, чем ШИМ.

Электромагнитная интерференция

Переключаемый силовой каскад генерирует как высокие значения dV / dt, так и dI / dt, которые вызывают излучаемое излучение всякий раз, когда какая-либо часть схемы достаточно велика, чтобы действовать как антенна . На практике это означает, что соединительные провода и кабели будут наиболее эффективными излучателями, поэтому больше всего усилий следует направить на предотвращение попадания высокочастотных сигналов на следующие:

  • Избегайте емкостной связи при коммутации сигналов в проводке.
  • Избегайте индуктивной связи различных токовых контуров силового каскада с проводкой.
  • Используйте одну сплошную заземляющую пластину и сгруппируйте все разъемы вместе, чтобы иметь общий опорный радиочастотный сигнал для развязывающих конденсаторов.
  • Перед выбором компонентов включите эквивалентную последовательную индуктивность конденсаторов фильтра и паразитную емкость катушек индуктивности фильтра в модель схемы.
  • Везде, где встречается звон , найдите индуктивную и емкостную части резонансного контура, который его вызывает, и используйте демпферы с параллельным RC или последовательным RL для уменьшения добротности резонанса.
  • Не заставляйте полевые МОП-транзисторы переключаться быстрее, чем это необходимо для выполнения требований к эффективности или искажениям. Искажения легче уменьшить, используя отрицательную обратную связь, чем ускоряя переключение.

Конструкция блока питания

Усилители класса D предъявляют дополнительные требования к источнику питания, а именно, чтобы он мог поглощать энергию, возвращаемую от нагрузки. Реактивные (емкостные или индуктивные) нагрузки накапливают энергию в течение части цикла и возвращают часть этой энергии позже. Линейные усилители рассеивают эту энергию, усилители класса D возвращают ее в источник питания, который должен каким-то образом сохранять ее. Кроме того, полумостовые усилители класса D передают энергию от одной шины питания (например, положительной шины) к другой (например, отрицательной) в зависимости от знака выходного тока. Это происходит независимо от того, резистивная нагрузка или нет. Источник должен либо иметь достаточно емкостного накопителя на обоих рельсах, либо иметь возможность передавать эту энергию обратно.

Выбор активного устройства

Активные устройства в усилителе класса D должны действовать только как управляемые переключатели и не должны иметь особо линейного отклика на управляющий вход. Обычно используются биполярные транзисторы или полевые транзисторы. Вакуумные лампы могут использоваться в качестве устройств переключения мощности в усилителях звука класса D.

Принцип работы

Из самого обозначения класса АВ нетрудно сделать вывод, что данный режим является гибридом класса А и класса В. Как работают усилители класса А, мы уже разобрались, а с классом В ознакомиться не успели, поэтому начнем с него. И для начала вспомним логику, которой руководствовался создатель усилителя класса А. Для того, чтобы получить возможность воспроизводить и положительную, и отрицательную полуволну с помощью одного активного элемента, он применил смещение средней точки (тока покоя) в середину рабочей зоны лампы.

Создатели усилителей класса В рассуждали по-другому: «Если одна лампа или один транзистор с нулевым смещением способен воспроизвести только одну полуволну сигнала, почему бы не добавить в схему еще один активный элемент, разместив его зеркально, чтобы воспроизводить другую полуволну?».

Это вполне логично, ведь при таком раскладе оба транзистора работают с нулевым смещением. Пока на входе усилителя присутствует положительная полуволна — работает один транзистор, а когда приходит время воспроизводить отрицательную полуволну, первый транзистор полностью закрывается и вместо него в работу включается второй. В английском варианте этот принцип действия получил название push-pull или, говоря по-русски, «тяни-толкай», что в общем-то очень хорошо описывает происходящее.

Если сравнивать класс В с классом А, наиболее очевидным преимуществом является то, что в классе В на каждую волну приходится полный рабочий диапазон транзистора (или лампы), в то время как в классе А обе полуволны воспроизводятся одним активным элементом. Это значит, что усилитель класса В будет вдвое мощнее усилителя класса А, собранного на таких же транзисторах.

Второй, чуть менее очевидный, но очень важный плюс класса В — нулевые токи смещения. Когда сигнал на входе равен нулю, ток, протекающий через транзисторы, тоже равен нулю, а это значит, что напрасного расхода энергии не происходит, и энергоэффективность схемы получается в разы выше, чем в классе А.

Однако из этого же факта вытекает и главный недостаток усилителя класса В. Момент включения транзистора в работу после полностью закрытого состояния сопровождается небольшой задержкой, поэтому при прохождении звуковым сигналом нулевой точки, когда один транзистор уже закрылся, второй транзистор не успевает мгновенно подхватить эстафету, и в этой самой переходной точке возникают небольшие временные задержки.

На практике это выражается в особенной нелюбви усилителя к тихой музыке, а также в плохой передаче микродинамики. И хотя история знает успешные реализации класса В, например — легендарный Quad 405, проблемы данного режима работы никуда не делись. Тот же 405-й не только радовал энергичным и мускулистым звучанием, но также имел явную склонность рисовать звуковую картину крупными мазками, масштабно, не размениваясь на мелочи.

Для того, чтобы сохранить все плюсы класса В и решить проблему переходных процессов, инженеры пошли на хитрость. Они включили оба транзистора со смещением, как это делается в классе А, но величина смещения при этом была выбрана существенно меньшая: так, чтобы покрыть лишь те моменты, когда транзистор близок к закрытию, выводя тем самым переходные процессы из рабочей зоны.

Это позволило усилителю класса АВ незаметно преодолевать нулевую точку, а также дало еще один крайне полезный эффект. При малой амплитуде сигнала, укладывающейся в пределы смещения тока покоя, подобный усилитель работает в классе А и, только когда амплитуда выходит за пределы выбранной производителем величины смещения, он переходит в режим АВ.

Звук

Внушительная мощность и отличная энергооснащенность усилителя дали в звучании вполне ожидаемое ощущение легкости и непринужденности при работе с любой акустикой и практически на любых уровнях громкости. Если выкрутить ручку громкости посильнее, можно услышать небольшую компрессию, а бас словно отодвигался на задний план, но это были очевидные признаки того, что НЧ-динамики приблизились к пределу своих возможностей, в то время как усилитель только начал разогреваться и был очень далек от состояния перегрузки.

В то же время на малых и средних уровнях громкости Atoll AM200 Signature показывал себя наилучшим образом. Середина была выразительна, детальность превосходна, а сцена — четко очерчена, с хорошо ощутимой глубиной и шириной. При прямом сравнении с усилителями класса А последние давали чуть более свободную и безграничную сцену и чуть тоньше отрабатывали мелкие детали в тихой камерной музыке.

Характер, свойственный классу АВ, наиболее ярко проявлялся у Atoll AM200 Signature на динамичной рок-музыке. Он выдавал очень собранный, быстрый и четкий бас, хорошо справляясь с резкими перепадами громкости и крупными штрихами. На джазе и классической музыке, требующих сочетать динамичность и мощь со способностью воспроизводить тонкие оттенки и нюансы, усилитель вел себя чуть менее уверенно

Казалось, что он слегка упрощает звучание, укрупняя музыкальные образы и уводя внимание от тонких оттенков к основной мелодической линии

Однако все это можно заметить лишь в прямом сравнении с гораздо более дорогими представителями других классов. По общему впечатлению Atoll AM200 Signature был скорее всеяден и универсален. Являясь примером грамотной реализации класса АВ, когда разработчики приложили массу усилий чтобы минимизировать слабые места и максимально раскрыть потенциал данной схемотехники, он вполне конкурентен на фоне лучших представителей других классов.

История

Предпосылкой к созданию усилителей класса G был факт нелинейности уровня музыкального сигнала. Большую часть времени музыка звучит на малом и среднем уровне, когда от усилителя не требуется большая мощность. Но для того, чтобы без потерь отработать редко встречающиеся в музыке динамические всплески, требующие большой отдачи энергии, усилитель приходится держать в режиме высокой мощности постоянно. В то же время из соображений экономии было бы неплохо, если бы блок питания усилителя работал на полную лишь в те моменты, когда это требуется для отработки громких звуков, а все остальное время потреблял меньше энергии от сети.

Над этой задачей думало немало инженеров середины ХХ века, но первым решил ее в 1964 году сотрудник NASA Мануэль Крамер. Он разработал схемотехнику, в которой усилитель имеет несколько шин питания, и их переключение меняет мощность (и энергопотребление) усилителя в зависимости от того, какова величина громкости входящего сигнала.

Первое практическое применение схемотехнике класса G нашли инженеры Hitachi, наладившие серийный выпуск усилителей такого типа в 1977 году. Именно в тот момент и появилось само понятие «класс G». Аналогичную схему в 1981 году реализовал небезызвестный Боб Карвер и дал своему детищу другое маркетинговое название — «класс H», на некоторое время закрепившееся в американской прессе. Несколько позже схема пережила существенное усовершенствование и появился тот вариант, который сейчас и называют классом H, а все предыдущие вариации, включая то, что изначально делал Боб Карвер, были объединены под названием «класс G».

Как определить класс усилителя звука

Рассматривая усилитель, важно понимать принцип работы и особенности функционирования на всех мощностях. Сам по себе этот механизм ничего не усиливает, работая по принципу крана

От источника питания ток проходит сквозь динамик. Транзисторы в усилители выполняют функцию крана, закрывая или открывая поток электричества. Специальный сигнал управляет степенью закрытия устройства. Специфика действия транзисторов влияет на категорию оборудования.

На моделях группы АВ транзисторы открываются и закрываются непропорционально поступающим на выход сигналам. При этом параметры будут неизменными. По аналогии с водопроводным краном, вода сначала будет течь медленно, а затем неожиданно превратиться в сильный поток. Такая особенность оборудования требует удерживать транзисторы в полуоткрытом состоянии даже тогда, когда сигнал отсутствует. За счет этого добиваются моментального включения в работу без необходимости ожидания до выхода на мощность.

Усилители D работают сходным образом. Тут также используются выходные транзисторы, способные открываться и закрываться в процессе работы. При этом регулируется прохождение тока к колонкам. Управление транзисторами берет на себя специальный сигнал, отличающийся от входного. Транзисторы могут закрываться или открываться. Никаких промежуточных положений не предусмотрено. За счет такого подхода удается добиться нужного КПД.

При помощи выходного дросселя полученный сигнал может снова получить нужную конфигурацию. Также для этого используется конденсатор, формирующий усиленный выходной сигнал в форме входного.

Если площади много, подходящим вариантом становится аппарат АВ, который способен выдавать неплохие показатели КПД за счет быстродействующих транзисторов.

При использовании сабвуферов большее преимущество оказывается у аппаратов класса D. Сабвуферы требуют энергетических затрат, а значит показатель КПД оказывается принципиальным.

Рынок предлагает пользователям множество усилителей. Можно без проблем купить необходимую аппаратуру в Москве или другом городе. Главное – учесть класс прибора и правильно подобрать характеристики для конкретной акустической системы.
