Светодиоды: классификации, характеристики, применение

Угол излучения

Лампочки накаливания излучают свет во все стороны, так как имеют прозрачную колбу. В большинстве случаев это никому не мешает. Но если необходимо создать направленное освещение, такое излучение будет характеризоваться большими потерями. Светодиоды излучают свет пучком. Это означает, что подобных потерь не будет, так как свет направлен на определенные объекты.

Градус излучения в зависимости от вида лампочки.

Чтобы изделие могло осветить больше пространства, под колбой чипы устанавливают под разными углами. Если это ночник или точечная подсветка, не понадобится большой угол рассеивания. Для комнаты в квартире или доме приемлемым считается угол 180°. Если необходимо заполнить светом большое пространство, следует выбирать лампу с углом 270°.

Светодиоды типа SMD

Такие элементы имеют более широкое назначение, что связано с основными характеристиками. Принцип работы светодиодов данного типа позволяет организовывать освещение различных форматов. Полупроводниковые приборы с фиксированной печатной платой имеют компактные габариты, благодаря чему они могут использоваться даже в самых маленьких светильниках.

Базовая часть корпуса, на которую фиксируется кристалл, обладает высокой теплопроводностью, поэтому отвод тепла производится эффективно. Обычно между линзой и основным элементом укладывается слой люминофора, предоставляющий возможность нейтрализовать ультрафиолет, а также задать определенную цветовую температуру. В изделиях с рассеянным излучением линза не устанавливается. Сам элемент по форме напоминает параллелепипед.

Принцип работы светодиода

Светодиоды повсюду вокруг нас: в наших телефонах, наших автомобилях и даже в наших домах.

Каждый раз, когда горит что-то электронное, есть большая вероятность, что за ним стоит светодиод.

Они бывают самых разных размеров, форм и цветов, но независимо от того, как они выглядят, у них есть одна общая черта это самая популярная вещь в электроники.

Светодиоды («LED») — это особый тип диодов, которые преобразуют электрическую энергию в свет.

На самом деле, светодиод означает «светоизлучающий диод».

И можно увидеть сходство на схеме диода и светодиода:

В светодиоде положительный вывод называется анодом, а отрицательный вывод — катодом.

Для правильной работы светодиода анод светодиода должен иметь более высокий потенциал, чем катод, так как ток в светодиоде течет от анода к катоду.

Что произойдет, если мы подключим светодиод в обратном направлении? Ничего, так как светодиод не будет проводить ток.

Прямой ток светодиодов

Светодиоды являются очень чувствительными устройствами, и величина тока, протекающего через светодиод, очень важна. Кроме того, яркость светодиода зависит от величины тока, потребляемого светодиодом.

Каждый светодиод имеет максимальный прямой ток, который может безопасно проходить через него, не перегорая. Да, допустимый ток, превышающий номинальный ток, фактически подожжет светодиод.

Например, наиболее часто используемые 5-миллиметровые светодиоды имеют номинальный ток от 20 мА до 30 мА, а 8-миллиметровые светодиоды имеют номинальный ток 150 мА (точные значения приведены в техническом описании).

Как нам регулировать ток, протекающий через светодиод? Для контроля тока, протекающего через светодиод, мы используем резисторы с ограничением тока.

Прямое напряжение LED

Светоизлучающие диоды также рассчитаны на максимальное напряжение, то есть количество напряжения, которое необходимо для светодиода. Например, все 5-миллиметровые светодиоды имеют номинальный ток 20 мА, но прямое напряжение меняется от одного светодиода к другому.

Максимальное напряжение на красных светодиодах составляет 2,2 В, максимальное напряжение на синих светодиодах — 3,4 В, а на максимальном напряжении белых светодиодов — 3,6 В.

Классификация светодиодов по их области применения

Такие элементы могут быть индикаторными и осветительными. Первые были изобретены раньше вторых, при этом они уже давно используются в радиоэлектронике. А вот с появлением первого осветительного светодиода начался настоящий прорыв в электротехнике. Спрос на осветительные приборы подобного типа неуклонно растет. Но и прогресс не стоит на месте – изобретаются и внедряются в производство все новые виды, которые становятся все ярче, не потребляя при этом больше энергии. Разберем более подробно, какими бывают светодиоды.

Индикаторные светодиоды: немного истории

Первый такой светодиод красного цвета был создан в середине ХХ века. Хотя он имел низкую энергоэффективность и излучал тусклое свечение, направление оказалось перспективным и разработки в этой обрасти продолжились. В 70-х годах появляются зеленые и желтые элементы, а работы по их усовершенствованию не прекращаются. К 90-му году сила их светового потока достигает 1 Люмена.

В наше время светодиодные лампы могут быть даже такими

1993 год ознаменован появлением в Японии первого синего светодиода, который был намного ярче предшественников. Это означало, что теперь, совмещая три цвета (которые и составляют все оттенки радуги), можно получить любой. В начале 2000-х сила светового потока уже достигает 100 Люмен. В наше время светодиоды не перестают совершенствоваться, наращивая яркость без увеличения потребляемой мощности.

Использование светодиодов в бытовом и промышленном освещении

Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.

Фонари на диодах со специальными линзами светят на расстояние до 3 км

Чем хороши светодиоды и есть ли в них минусы

О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:

• Экономичность без потери силы светового потока – здесь они вне конкуренции;
• Прочный корпус – отсутствует опасность механического повреждения;
• Долговечность – такие элементы работают в десятки раз дольше ламп накаливания;
• Компактность – имеют малые габариты;
• Наиболее безопасны – работают от сети 3-24 В;
• Экологичны – не требуют специальной утилизации.

Что же касается отрицательных сторон, то их всего две:

• Работают только с постоянным напряжением;
• Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера(электронного стабилизирующего блока).

Ультрафиолетовый и инфракрасный световые диоды – изготавливают даже такие

Дополнительные характеристики

Кроме основных технических параметров, при проектировании светодиодных светильников нужно учитывать ещё несколько дополнительных факторов, таких как влияние температуры и различных коэффициентов.

Температурная зависимость

Продолжительная и стабильная работа излучающего диода во многом зависит от эффективного отвода тепла от кристалла. В связи с этим у мощных светодиодов должно быть низкое тепловое сопротивление перехода кристалл-подложка. Например, SMD 5730 и SMD 3014 имеют всего 4°C/Вт, что является достижением современных технологий.

Также нормируются:

• максимальная температура p-n-перехода (температура кристалла), которая для SMD приборов может достигать 130°C;
• температурный диапазон, при котором допускается эксплуатация;
• температурный диапазон, при котором можно хранить полупроводниковый прибор;
• температурно-временной график пайки SMD светодиодов.

Биновка

Светодиодный бин представляет собой неделимую область на диаграмме цветности, условно выраженную в цифробуквенном коде. Необходимость биновки белых светодиодов вызвана погрешностью, допускаемой в процессе их изготовления. Бин-код позволяет максимально точно указать оттенок белого света приборов, имеющих одинаковую цветовую температуру и коэффициент цветопередачи. Данный параметр учитывают производители светильников высокого качества.

Какие цвета может излучать светодиод?

Многие заблуждаются в том, что светодиоды светят тем цветом, в который окрашен их корпус, хотя как мы уже говорили ранее, для регулировки цвета и регулировки его интенсивности нужно подбирать подходящий полупроводниковый материал. Именно он является определяющим фактором, если нужно подобрать цвет. Однако, светодиоды могут излучать не все цвета и есть точный спектр, который получить возможно.

Наиболее распространенные цвета – это красный, желтый, зеленый и оранжевый. Это все потому, что их легче производить, а соответственно и стоят они в разы дешевле ново появившихся синих и белых. Взгляните на эту таблицу, чтобы понять, какому напряжению соответствуют итоговые цвета:

Цвета, которые бывают у светодиодов

Давайте теперь подробно остановимся на конкретных материалах, которые влияют на выбор цвета:

• арсенид галлия для получения инфракрасного (например, в пульте);
• фосфид арсенида, чтобы получить оранжевый и весь спектр от красного и до инфракрасного;
• фосфид арсенида галлия алюминия для ярко-красного, красно-оранжевого и даже желтого;
• фосфид алюминия-галлия для зеленого;
• фосфид галлия для желтого, зеленого и красного;
• нитрид галлия, чтобы получить изумрудно-зеленый;
• нитрид галлия-индия для бирюзового, синего и ближнего ультрафиолетового;
• карбид кремния для синего;
• селенид цинка и опять для синего;
• нитрид алюминия-галлия для ультрафиолета.

Взглянув на этот список можно заметить, что для некоторых цветов подойдет сразу несколько полупроводников и это действительно так. Это уже сам производитель выбирает, какие полупроводники ему выбрать. Может быть, ему легче достать именно этот тип, а не другой, или он просто дешевле. Да, вот так много разных материалов нужно, чтобы создать даже очень простенький современный телевизор, например.

Многокристальные белые светодиоды

Если в один корпус поместить сразу три светодиода красного, синего и зеленого цветов, то в результате можно будет увидеть белый свет. Это принцип работы многокристального белого источника излучения.

Надо заметить, что встречаются и другие наборы кристаллов, но красно-сине-зеленый является самым распространенным. Его схема получила название RGB. Если вы внимательный человек, то могли замечать такую маркировку на многоцветной светодиодной ленте.

Цветопередача белых светодиодов на основе схемы RGB не очень хорошая, зато у них легко регулируется тон свечения. Это свойство используют в декоративном, праздничном освещении, в освещении, не требующем высокого качества цвета, но позволяющем подчеркнуть некоторые внешние характеристики объекта, как в рекламе.

Электрические схемы подключения светодиодов

В этой части статьи рассмотрены способы подключения полупроводниковых источников света к сетям питания. Применение следующих правил и рекомендаций предотвратит повреждение и продлит срок службы светодиодов.

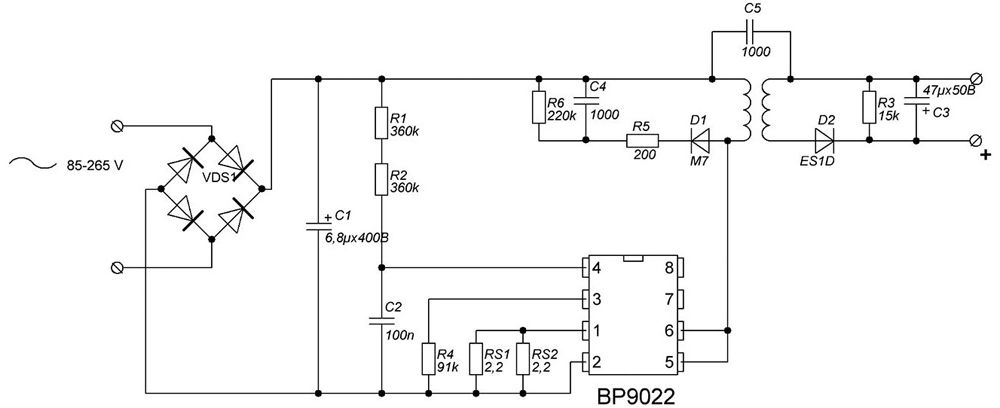

Подключение к сети 220 В

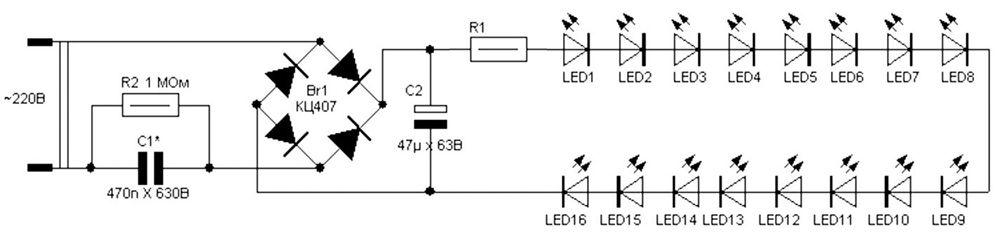

Вместо драйвера можно применить такой вариант подключения

Резистор R1 ограничивает силу тока. Конденсатор C1 – гасит колебания. Для расчета характеристик резистора используйте рассмотренный выше алгоритм.

Подключение светодиодов к сети питания 12 В

Эта схема подойдет для подключения светодиодов общей мощностью до 1 Вт

Она обеспечивает ток потребления до 245 мА, напряжение от 12 до 24 В. Исходя из приведенных параметров выбирают подходящие светодиоды.

Видео с пояснениями монтажа мощных светодиодов:

Watch this video on YouTube

Предыдущая ОсвещениеСхема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работ
Следующая ОсвещениеКак сэкономить на качестве: розетки и выключатели, лучшие бренды производителей

ВАХ полупроводниковых диодов из разных материаллов

ВАХ полупроводниковых диодов как в прямом, так и в обратном направлениях протекания тока аппроксимируются экспоненциальными функциями. На практике совпадение расчетных (теоретических) и экспериментальных характеристик наблюдается лишь на ограниченных участках кривых, например, в области малых токов. В области прямых больших токов (напряжений) зависимость тока от напряжения практически линейна. На рисунке показаны реальные ВАХ полупроводниковых диодов.

ВАХ полупроводниковых диодов, выполненных из разных материалов и разными методами (точечные – m, плоскостные – n). Монокристаллические: германиевые – Ge, кремниевые – Si; поликристаллические: меднозакисные (купроксные) – Cu₂O; селеновые – Se.

В последние десятилетия в отечественной литературе избегают приводить внешний вид ВАХ полупроводниковых приборов. И это не случайно. Вольт-амперные характеристики не очень хорошо воспроизводимы: они отличаются даже у приборов одной партии. Кроме того, ВАХ, особенно для силовых низкочастотных полупроводниковых приборов, сильно зависят от частоты, от сопротивления нагрузки, его резистивно-емкостных и иных характеристик.

Тем не менее, свойства полупроводниковых приборов необходимо каким-то образом описывать. В этой связи в паспортах на них и справочных руководствах принято указывать параметры характерных точек на ВАХ, полученные путем статистического усреднения данных по большой выборке однотипных полупроводниковых приборов испытанных по стандартизированной методике измерений, в пределах использования которой эти данные достаточно воспроизводимы.

К наиболее важным параметрам, характеризующим избранные и наиболее практически значимые точки ВАХ, принято относить:

Прямой ток (I_пр.) — среднее значение тока через открытый диод, при котором обеспечивается надежный режим работы.
Прямое падение напряжения (U_пр.) — напряжение на диоде при прохождении прямого тока I_пр.
Обратный ток (I_обр.) — ток через диод при определенном обратном напряжении.
Максимальное обратное напряжения (U_обр.) — напряжение, соответствующее безопасной области работы, после превышения которого может произойти повреждение прибора.

Все эти сведения для выпрямительных диодов обычно приводят для области низких частот, a именно, 50 Гц. При повышенных частотах на работу полупроводниковых силовых приборов начинают заметно влиять емкости переходов, что можно наблюдать, например, на характериографе. Более того, емкости переходов изменяются в несколько раз при разном уровне приложенного напряжения, a также существенно разнятся при прямом и обратном включении. На практике c ростом частоты диоды теряют выпрямительные свойства и больше напоминают резистивноемкостную цепочку, поэтому при выборе диода для той или иной схемы необходимо учитывать его частотные характеристики.

Как следует из последнего рисунка, ВАХ различных полупроводниковых приборов заметно отличаются друг от друга. Эти различия часто используют во благо при создании полупроводниковых приборов, предназначенных для выполнения специфических функций. B частности, селеновые выпрямители не могут составить конкуренцию кремниевым или германиевым, поскольку рассчитаны на малый прямой ток и малое обратное напряжение, зато свойства их более воспроизводимы,что позволяет применять селеновые выпрямители при параллельном или последовательном их включении без использования уравнительных резисторов (обычно для создания слаботочных высоковольтных выпрямительных столбов).

Меднозакисные выпрямители в настоящее время практически не используют, однако их и сейчас можно встретить в некоторых измерительных приборах.

Наиболее широкое распространение в последнее время получили кремниевые и, в меньшей мере, германиевые полупроводниковые диоды. Кремниевые выгодно отличаются тем, что способны работать при повышенных температурах, вплоть до 100…130oС. Они имеют меньшие обратные токи, допускают работу при более высоких обратных напряжениях — до 800…1200В. Германиевые диоды имеют малое прямое падение напряжения на переходе, но работают до температур не выше 70oС. Кроме перечисленных, выпрямительные функции могут выполнять и другие полупроводниковые приборы, например на основе арсенида галлия GaAs или антимонида индия InSb.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Индикаторные LED

Индикаторные светодиоды, в свою очередь, можно разбить на несколько групп.

DIP светодиоды

Светодиоды этого типа представляют собой светоизлучающий кристалл в выводном корпусе, часто с выпуклой линзой. Типы корпусов: цилиндрические, диаметром 3, 4, 5, 8, 10… мм, и прямоугольные.

Выпускаются в очень широком диапазоне цветов – вплоть до ИК и УФ диапазонов. Могут быть как одноцветными, так и многоцветными (когда в одном корпусе сосредоточено несколько кристаллов разных цветов), — например, RGB.

Одним из недостатков этих LED можно отметить невысокий угол рассеяния светового потока: обычно не более 60⁰.

Super Flux “Piranha”

Конструктивно светодиоды Пиранья представляют собой сверхъяркие светодиоды в прямоугольном корпусе с четырьмя выводами. Такая конструкция позволяет надежно закрепить светодиод на плате.

Доступные разновидности: красный, зеленый, синий и три белых (различаются температурой свечения). Выпускаются в корпусах с линзой (3 и 5 мм) и без нее. Угол рассеяния варьируется в пределах от 40⁰ до 120⁰.

Область применения Piranha – подсветка автомобильных приборов, дневных ходовых огней, рекламных вывесок и т.д.

Straw Hat

Наряду с Piranha, большим углом рассеяния светового потока обладают светодиоды типа Straw Hat («соломенная шляпа»). Внешне они напоминают обычные цилиндрические двухвыводныне LED, но с меньшей высотой и увеличенным радиусом линзы, за что и получили свое название.

Излучающий кристалл в этих светодиодах расположен ближе к передней стенке линзы (не забудьте почитать про назначение линзы для светодиода), благодаря чему достигается угол рассеяния порядка 100-140⁰.

Выпускаются красные, синие, зеленые, желтые и белые LED. Благодаря способности создавать ненаправленное излучение, могут использоваться в декоративных целях, в качестве замены ламп аварийной тревоги и других местах, где требуется равномерная подсветка с низким энергопотреблением.

SMD светодиоды

Кроме выводных LED, выпускаются светодиоды типа SMD. Сюда следует отнести сверхъяркие цветные и белые светодиоды мощностью около 0.1 Вт в корпусе для поверхностного монтажа. Размеры корпусов обычно стандартные для любых элементов типа SMD: 0603, 0805, 1210 и т.д., где маркировка обозначает длину и ширину в сотых долях дюйма или в миллиметрах. При этом существуют как разновидности с выпуклой линзой, так и без нее.

Благодаря простоте монтажа, на основе этих LED выпускаются светодиодные ленты. Например, широкую известность в этой области приобрел светодиод Cree SMD 3528.

Появление на рынке

В полупроводниковой светотехнике до 2009 года было только одно направление – повышение мощности свечения диода. Это направление носит название Power LED, что в переводе означает «мощные светодиоды». Ученые смогли изобрести лампу, мощность которой достигала до 10 Вт. Но большим спросом, как правило, пользовались излучатели мощностью от 1 до 6 Вт.

Начиная с 2009 года, на рынке появляются SMD-диоды. Такая технология означает то, что устройство крепится на поверхность с помощью пайки, а каждый диод порывается слоем люминофора. Такие светильники маломощные и создают рассеиваемый свет за счет большого количества диодов (до семисот штук).

Следующим шагом в развитии стала технология СОВ, которая расшифровывается как «многочисленные кристаллы на плате». Суть Chip On Board заключается в том, что на плату кристаллы крепятся без корпуса и без подложек из керамики. Затем все кристаллы покрываются равномерным слоем люминофора. За счет этого лампа будет светить равномерно. Такая конструкция позволила существенно снизить стоимость на светодиоды.

Устройство COB-светодиодов демонстрируется на картинке:

Какова экономия светодиодного освещения

Светодиодные источники света – действительно экономичные осветительные приборы. Следует лишь внимательно относиться к качеству покупаемых ламп и не гнаться за недорогими моделями, которые, вероятно, быстро выйдут из строя.

В целях максимальной экономии для освещения квартир и домов светодиодами экономически целесообразно заменять лампы накаливания мощностью свыше 60 Вт. Иначе стоимость самой светодиодной лампы не окупится.

Также стоит заменять только источники света, которые работают максимальное количество часов. Светильник в кладовке, который включается раз в неделю на полчаса, вполне может остаться оснащенным лампой накаливания.

При применении этих правил светодиодное освещение оправдает себя, но не в первый месяц работы. Срок окупаемости led-ламп составляет 1-2 года. Рассчитывается окупаемость по следующему алгоритму.

Допустим, надо заменить все лампы на led. Примем число ламп за n=10 штук. Сравнительная мощность при равном световом потоке указана в таблице.

Допустим, мы заменяем лампы накаливания мощностью 75 Вт. Заменим на аналогичные светодиодные или люминесцентные. Стоимость замены составит:

Примем, что за год электричество горит 5000 часов. Цена одного кВт электричества – 5 руб/кВт. Тогда:

Таким образом, капитальные затраты на покупку новых ламп выше у светодиодных моделей. Но уже за первый год эксплуатации за счет экономии электроэнергии светодиодное освещение выигрывает и у ламп накаливания, и у люминесцентных. А за три года – срок службы led-ламп – суммарные затраты на светодиодное освещение самые минимальные.

В таблице не учитаны затраты на утилизацию (если таковые будут) люминесцентных ламп при их замене каждые 1,5 года. Также не учитывается падение яркости led с течением времени, из-за чего заменять панели придется чаще, чем каждые 9 года. Однако, и лампы для расчета брались не с максимальным заложенным сроком службы.

Классификация светодиодов по их области применения

Изначально светодиоды применялись в качестве индикаторов

Элементы led-освещения различаются по области их применения. Основные типы светодиодов: индикаторные и осветительные. Устройства не одинаковы, каждые имеют свои отличительные особенности и технические параметры.

Индикаторные светодиоды

Первый LED-светильник появился в середине прошлого века. Прибор имел тусклое красноватое свечение, небольшую энергетическую эффективность. Несмотря на недостатки, разработки в данном направлении были продолжены. Спустя 20 лет появились варианты с желтым и зеленым оттенком. К началу 90-х сила светового потока достигла 1 Люмена. К началу 2000-х значение достигло уровня 100 Люменов.

В 1993 году японские инженеры представили светодиод синего цвета. Свет устройства стал значительно ярче предшественников. С этого момента на рынке стали появляться устройства с разным свечением – сочетание синего, зеленого, желтого и красного позволяют создавать любой цвет и оттенок.

Осветительные светодиоды

Первые модели с низкой светимостью (DIP) были пригодны для индикаторной работы (например, в темноте виден выключатель – горит небольшой красный светодиод). Современные устройства позволяют освещать значительные площади – бытовые и промышленные помещения. Мощность светодиода выросла – LED-прибор для фонарика с показателем 3Вт аналогичен лампе накаливания на 25-30Вт. Потребление электроэнергии меньше примерно в 10 раз.

Такие светодиоды получили название осветительные благодаря основной области применения. Используются в лентах, фарах, лампах, других изделиях. Изготавливаются в отдельных корпусах, которые допускают поверхностный монтаж.

Основное отличие – выдают только белый свет холодного или теплого оттенков. Классификация:

• SMD – популярны модели с рассеивающим элементом на 100-130°; подложка для лампы из меди или алюминия, не нагреваются;
• СОВ – более мощные, сверхъяркие, состоят из множества небольших кристаллов, угол рассеивания значительный;
• Filament – обладают самым низким КПД (в сравнении с SMD), часто используются как декоративные элементы, изготавливаются различных размеров и форм.

Исходя из назначения и параметров помещения, выбирают оптимальный вариант. Характеристики осветительных устройств указаны на упаковке и в технической документации.

Принцип работы светодиодов

Любой светодиод имеет p-n-переход. Свечение возникает при рекомбинации электронов и дырок в электронно-дырочном переходе. P-n переход создается при соединении двух полупроводников разного типа электропроводности. Материал n-типа легируется электронами, p-типа – дырками.

При подаче напряжения электроны и дырки в p-n-переходе начинают перемещаться и занимать места. Когда носители заряда подходят к электронно-дырочному переходу, электроны помещаются в материал p-типа. В результате перехода электронов с одного энергетического уровня на другой выделяются фотоны.

Не всякий p-n переход может излучать свет. Для пропускания света нужно соблюсти два условия:

ширина запрещенной зоны должна быть близка к энергии кванта света;

полупроводниковый кристалл должен иметь минимум дефектов.

Реализовать подобное в структуре с одним p-n-переходом не получится. По этой причине создаются многослойные структуры из нескольких полупроводников, которые называются гетероструктурами.

Для создания светодиодов используются прямозонные проводники с разрешенным прямым оптическим переходом зона-зона. Наиболее распространенные материалы группы А3В5 (арсенид галлия, фосфид индия), А2В4 (теллурид кадмия, селенид цинка).

Цвет светоизлучающего диода зависит от ширины запрещенной зоны, в которой происходит рекомбинация электронов и дырок. Чем больше ширина запрещенной зоны и выше энергия квантов, тем ближе к синему излучаемый свет. Путем изменения состава можно добиться свечения в широком оптическом диапазоне – от ультрафиолета до среднего инфракрасного излучения.

Светодиоды инфракрасного, красного и желтого цветов изготавливаются на основе фосфида галлия, зеленый, синий и фиолетовый – на основе нитридов галлия.

Многоцветные типы светодиодов

Иногда бывает очень полезно иметь лампу с более чем одним цветом, указывая на другой цвет, чтобы указать другое состояние. Это можно сделать с помощью светодиодов. Есть два вида:

• • Двухцветные светодиоды   Двухцветный светодиод сконструирован путем параллельного подключения двух светодиодов друг к другу в одной упаковке, но они соединены с одним внешним соединением пакета, идущим к катоду из одного диода, а анод другого. Другой вывод снова соединен с анодом первого диода и катодом второго. Таким образом, когда напряжение подается в одну сторону, загорается один светодиод, а когда он применяется наоборот, другой загорается.
  • Трехцветные светодиоды   Эти типы светодиодов имеют три провода, которые позволяют легко сочетать светодиоды, т.е. первый светодиод, второй или оба. Самая популярная форма трехцветного светодиода использует красный и зеленый диоды. Это означает, что при включении одного диода генерируется либо красный, либо зеленый. Если оба они светлые, то цвета объединяются в желтый.
