Как самому переделать генератор из асинхронного двигателя?

Содержание

Какой асинхронный двигатель нужен: характеристики ротора и статора

Асинхронный трехфазный привод — основная база для генератора переменного тока. Очень часто такие моторы списываются на предприятиях, поэтому найти его можно за низкую цену или бесплатно. Обязательные условия выбора, какой у него ротор и статор:

  • Ротор у такого движка может быть фазный или короткозамкнутый;
  • Статор — с тремя отдельными медными обмотками. Соединение витков между собой допускается по типу «треугольник» или «звезда».

Устройство и принцип работы такого привода состоит в том, что ротор (якорь) — вращающийся элемент, статор — неподвижный. У них обоих основу составляют изолированные стальные пластины. На этих пластинах расположены пазы, в которых идут витки обмотки.

В статоре выходы витков нужно подсоединить в клеммную коробку и установить перемычки для соединения. Кабель для питания также устанавливают здесь.

К каждой фазе статора подсоединяются идентичные напряжения, смещенные на угол, который составляет примерно треть круга. Эти синхронные подводки отвечают за формирование тока в витках статора.

В роторе подключение зависит от особенностей его строения: фазный или короткозамкнутый.

  1. Фазный ротор. У такого ротора витки обмотки аналогичны, как у статора. Их выходы нужно смонтировать на кольца, которые проводят контакт и соприкасаются со схемой запуска и прижимными щетками. Конструкция получается непростая, с ней нужно повозиться. К тому же нужно постоянно наблюдать за частотой вращения и смотреть, не разомкнулись ли контактные кольца, не отошли ли прижимные щетки. Поэтому лучше выбрать ротор короткозамкнутого типа. Или же сделать короткозамкнутый якорь из фазного ротора. Для этого концы обмотки не подключают к кольцам, а сочетают между собой — коротят.
  2. Короткозамкнутый ротор. Как мы уже сказали, он более удобный для самостоятельного создания генератора, так как, в отличие от синхронного генератора, схема у него простая. Кольца-перемычки своими концами соединены и закорочены, подвижных прижимных щеток-контактов нет. Получается все очень просто и надежно, поэтому именно такой якорь и советуем выбирать для своей самоделки.

Принцип работы двигателя

Суть всего процесса заключается в том, что магнитное поле образуется вокруг статорной обмотки. Оно достаточно мощное, но не хватает главного компонента – движения. Поле статическое, неподвижное, а главное условие в генераторных установках – это вращение, изменение направления силовых линий. В случае с двигателем все достаточно просто – имеется ротор, который изготовлен из металла. Внутри несколько витков очень толстого кабеля. Причем все витки замкнуты, соединены между собой.

Получается принцип простого трансформатора. В короткозамкнутых витках индуцируется ЭДС, которое создает в окружающем пространстве переменное магнитное поле. Получается, что теперь все есть для того чтобы появилось движение. Под действием сил происходит вращение ротора электрического двигателя. Такой тип машин обладает хорошими характеристиками, а конструкция проста и надежна, ломаться нечему. По этой причине асинхронные двигатели получили широкое распространение в промышленности. Более 95% всех моторов на заводах и фабриках – это асинхронные. Изготовить генератор своими руками, схема которого не очень сложная, может каждый при наличии минимальных знаний.

Область применения

Наиболее часто встречается применение генераторных установок с короткозамкнутым ротором. Они недорогие, практически не нуждаются в обслуживании. Устройства, оборудованные пусковыми конденсаторами, обладают приличными показателями КПД.

Асинхронные альтернаторы часто используют в качестве автономного или резервного источника питания. С ними работают переносные бензиновые генераторы, их используют для мощных мобильных и стационарных дизельных генераторов.

Альтернаторы с трёхфазной обмоткой уверенно запускают трехфазный электродвигатель, поэтому часто используются в промышленных энергоустановках. Они также могут питать оборудование в однофазных сетях. Двухфазный режим позволяет экономить топливо ДВС, так как незадействованные обмотки находятся в режиме холостого хода.

Сфера применения довольно обширная:

  • транспортная промышленность;
  • сельское хозяйство;
  • бытовая сфера;
  • медицинские учреждения;

Асинхронные альтернаторы удобны для сооружения локальных ветровых и гидравлических электростанций.

Оценка уровня эффективности – выгодно ли это?

Генерация электрического тока электродвигателем вполне реальна и реализуема на практике, основной вопрос заключается в том, насколько это выгодно?

Сравнение осуществляется в первую очередь с синхронной разновидностью аналогичного устройства, в котором отсутствует электрическая цепь возбуждения, но несмотря на этот факт, его устройство и конструкция не являются более простыми.

Обуславливается это наличием конденсаторной батареи, являющейся крайне сложным в техническом плане элементом, который отсутствует у асинхронного генератора.

Основное преимущество асинхронного устройства заключается в том, что имеющиеся в наличии конденсаторы не требуют какого-либо обслуживания, поскольку вся энергия передается от магнитного поля ротора и тока, который вырабатывается в ходе функционирования генератора.

Чем асинхронный генератор хуже синхронного?

Насколько хорош будет самодельный генератор из асинхронного двигателя? Чем он будет отличаться от синхронного генератора? Для ответа на эти вопросы кратко напомним принцип работы синхронного генератора. Через контактные кольца к обмотке ротора подводится постоянный ток, величина которого регулируется. Вращающееся поле ротора создает в обмотке статора ЭДС. Для получения требуемой величины напряжения генерации автоматическая система регулировки возбуждения изменит ток в роторе. Поскольку за напряжением на выходе генератора следит автоматика, то в результате непрерывного процесса регулирования напряжение всегда остается неизменным и не зависит от величины тока нагрузки. Для запуска и работы синхронных генераторов используются независимые источники питания (аккумуляторные батареи). Поэтому начало его работы не зависит ни от появления тока нагрузки на выходе, ни от достижения требуемой скорости вращения. От скорости вращения зависит только частота выходного напряжения. Но даже при получении тока возбуждения от генераторного напряжения все сказанное выше остается справедливым. Синхронный генератор имеет еще одну особенность: он способен генерировать не только активную, но и реактивную мощность

Это очень важно при питании потребляющих ее электродвигателей, трансформаторов и прочих агрегатов. Недостаток реактивной мощности в сети приводит к росту потерь на нагрев проводников, обмоток электрических машин, снижении величины напряжения у потребителей относительно генерируемой величины

Для возбуждения же асинхронного генератора используется остаточная намагниченность его ротора, что само по себе является величиной случайной. Регулирование параметров, влияющих на величину его выходного напряжения, в процессе работы не представляется возможным.

К тому же асинхронный генератор не вырабатывает, а потребляет реактивную мощность. Она необходима ему для создания тока возбуждения в роторе. Вспомним про конденсаторное возбуждение: за счет подключения батареи конденсаторов при запуске создается реактивная мощность, требуемая генератору для начала работы. В результате напряжение на выходе асинхронного генератора не стабильно и изменяется в зависимости от характера нагрузки. При подключении к нему большого числа потребителей реактивной мощности обмотка статора может перегреваться, что скажется на сроке службы ее изоляции. Поэтому применение асинхронного генератора ограничено. Он может работать в условиях, близким к «парниковым»: никаких перегрузок, пусковых токов нагрузки, мощных потребителей реактива. И при этом электроприемники, подключенные к нему, не должны быть критичными к изменению величины и частоты напряжения питания. Идеальным местом для применения асинхронного генератора являются системы альтернативной энергетики, работающие от энергии воды или ветра. В этих устройствах генератор не снабжает потребителя напрямую, а заряжает аккумуляторную батарею. От нее уже, через преобразователь постоянного тока в переменный, питается нагрузка. Поэтому, если нужно собрать ветряк или небольшую гидроэлектростанцию, лучшим выходом из положения является именно асинхронный генератор. Здесь работает его главное и единственное достоинство – простота конструкции. Отсутствие колец на роторе и щеточного аппарата приводит к тому, что в процессе эксплуатации его не нужно постоянно обслуживать: чистить кольца, менять щетки, удалять графитовую пыль от них. Ведь, чтобы сделать ветрогенератор из асинхронного двигателя своими руками, вал генератора напрямую нужно соединить с лопастями ветряка. Значит – конструкция будет находиться на большой высоте. Снимать ее оттуда хлопотно.

Способ 1

В Интернете нашел статью о том, как переделать генератор автомобиля на генератор с постоянными магнитами. Можно ли использовать этот принцип и переделать генератор своими руками из асинхронного электродвигателя? Возможно, что будут большие потери энергии, не такое расположение катушек.

Двигатель асинхронного типа у меня на напряжение 110 вольт, обороты – 1450, 2,2 ампера, однофазный. При помощи емкостей я не берусь делать самодельный генератор, так как будут большие потери.

Предлагается пользоваться простыми двигателями по такой схеме.

Если изменять двигатель или генератор с магнитами округлой формы от динамиков, то надо их устанавливать в крабы? Крабы – это две металлические детали, стоят на якоре снаружи катушек возбуждения.

Если магниты надевать на вал, то вал будет шунтировать магнитные силовые линии. Как тогда будет возбуждение? Катушка тоже расположена на валу из металла.

Если поменять подсоединение обмоток и сделать параллельное соединение, разогнать до оборотов выше нормальных значений, то получается 70 вольт. Где взять механизм для таких оборотов? Если перематывать его на уменьшение оборотов и ниже питание, то слишком упадет мощность.

Двигатель асинхронного типа с замкнутым ротором – это железо, которое залито алюминием. Можно взять самодельный генератор от автомобиля, у которого напряжение 14 вольт, сила тока 80 ампер. Это неплохие данные. Двигатель с коллектором на переменный ток от пылесоса или стиральной машины можно применить для генератора. На статор установить подмагничивание, напряжение постоянного тока снимать со щеток. По наибольшему ЭДС поменять угол щеток. Коэффициент полезного действия стремится к нулю. Но, лучше, чем генератор синхронного типа, не изобрели.

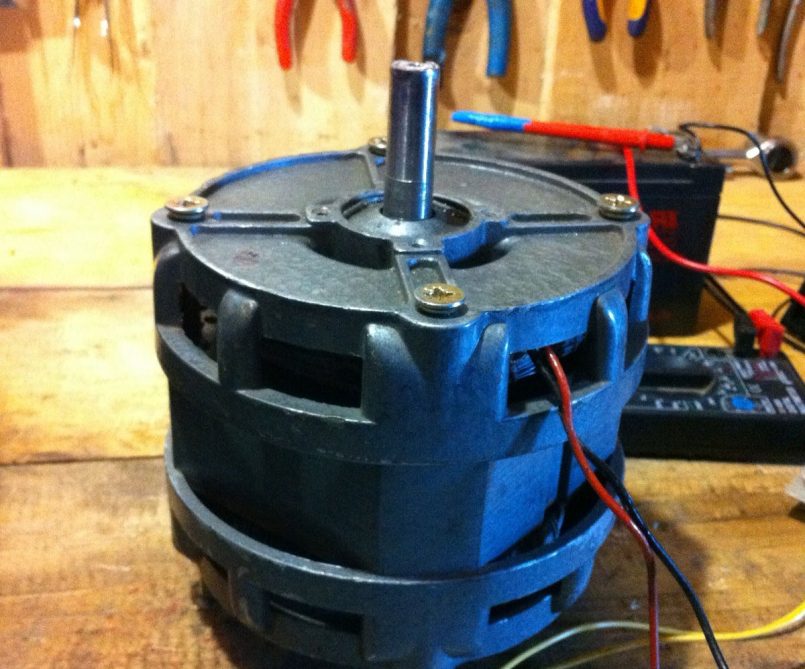

Решил испытать самодельный генератор. Однофазный асинхронный мотор от стиралки малютки крутил дрелью. Подключил к нему емкость 4 мкФ, получилось 5 вольт 30 герц и ток 1,5 миллиампера на короткое замыкание.

Не каждый электромотор можно использовать в качестве генератора таким методом. Есть моторы со стальным ротором, имеющие малую степень намагниченности на остатке.

Необходимо знать разницу между преобразованием электрической энергии и генерацией энергии. Преобразовать 1 фазу в 3 можно несколькими способами. Один из них – это механическая энергия. Если электростанцию отсоединить от розетки, то пропадает все преобразование.

Откуда возьмется движение провода с повышением скорости, ясно. Откуда магнитное поле будет для получения ЭДС в проводе – не понятно.

Объяснить это просто. Из-за механизма магнетизма, который остался, образуется ЭДС в якоре. Возникает ток в статорной обмотке, который замкнут на емкости.

Ток возник, значит, дает усиление на электродвижущую силу на катушках роторного вала. Появившийся ток дает усиление электродвижущей силы. Электроток статорный образует электродвижущую силу намного больше. Это идет до установления равновесия статорных магнитных потоков и ротора, а также дополнительные потери.

Размер конденсаторов рассчитывают так, что на выводах напряжение достигает номинального значения. Если оно маленькое, то снижают емкость, то повышают. Были сомнения по поводу старых моторов, которые якобы не возбуждаются. После разгона ротора мотора или генератора надо ткнуть быстро в любую фазу малым количеством вольт. Все придет в нормальное состояние. Зарядить конденсатор до напряжения равному половину емкости. Включение производить выключателем с тремя полюсами. Это относится с 3-фазному мотору. Такая схема используется для генераторов вагонов пассажирского транспорта, так как у них ротор короткозамкнутый.

Сфера применения

Асинхронные генераторы пользуются популярностью, и среди преимуществ подобных станций выделяют:

  • устойчивость к перегрузкам и КЗ;
  • простую конструкцию;
  • небольшой процент нелинейных искажений;
  • стабильную работу за счет небольшого значения клирфактора;
  • стабилизацию напряжения на выходе.

При подключении генератор выделяет небольшой количество реактивного тепла, поэтому его конструкция не требует установки дополнительных охлаждающих устройств. Это позволяет выполнить надежную герметизацию внутренней полости агрегата для ее защиты от проникновения влаги, грязи или пыли.

За счет своих достоинств генераторы активно используются в качестве источников электричества в следующих сферах и областях:

  • транспортной;
  • промышленной;
  • бытовой;
  • сельскохозяйственной.

Также мощные агрегаты встречаются в автомастерских. Кроме того, их упрощенная конструкция позволяет использовать устройства в качестве источников электрической энергии. К ним подключают аппараты для сварки, а также с их помощью организуют подачу питания важным объектам здравоохранения.

Таким образом, обеспечить себя энергией могут даже удаленные от центральных сетей поселки и хозяйства.

Генератор на магнитах

А почему магнитное поле нужно обязательно создавать с помощью электрического тока? Ведь есть же мощные его источники – неодимовые магниты. Для переделки асинхронного двигателя в генератор потребуются цилиндрические неодимовые магниты, которые будут установлены на место штатных проводников обмотки ротора. Сначала нужно подсчитать необходимое количество магнитов. Для этого извлекают ротор из переделываемого в генератор двигателя. На нем четко видны места, в которых уложена обмотка «беличьего колеса». Размеры (диаметр) магнитов выбирается таким, чтобы при установке строго по центру проводников короткозамкнутой обмотки они не соприкасались с магнитами следующего ряда. Между рядами должен остаться зазор не менее, чем диаметр применяемого магнита. Определившись с диаметром, вычисляют, сколько магнитов поместится по длине проводника обмотки от одного края ротора до другого. Между ними при этом оставляют зазор не менее одного – двух миллиметров. Умножая количество магнитов в ряду, на число рядов (проводников обмотки ротора), получают требуемое их количество. Высоту магнитов не стоит выбирать очень большой. Для установки магнитов на ротор асинхронного электродвигателя его потребуется доработать: снять на токарном станке слой металла на глубину, соответствующую высоте магнита. При этом ротор обязательно нужно тщательно отцентровать в станке, чтобы не сбить его балансировку. Иначе у него появится смещение центра масс, которое приведет к биению в работе.

Затем приступают к установке магнитов на поверхность ротора. Для фиксации используют клей. У любого магнита есть два полюса, условно называемые северным и южным. В пределах одного ряда полюса, расположенные в сторону от ротора, должны быть одинаковыми. Чтобы не ошибиться в установке, магниты сначала сцепляют между собой в гирлянду. Они сцепятся строго определенным образом, так как притягиваются они друг к другу только разноименными полюсами. Теперь остается только отметить одноименные полюса маркером. В каждом последующем ряду полюс, находящийся снаружи, изменяется. То есть, если вы выложили ряд магнитов с отмеченным маркером полюсом, расположенным наружу от ротора, то следующий выкладывается магнитами, развернутыми наоборот. И так далее. После приклеивания магнитов их нужно зафиксировать эпоксидной смолой, Для этого вокруг получившийся конструкции из картона или плотной бумаги делают шаблон, в который зальется смола. Бумагу оборачивают вокруг ротора, обматывают скотчем или изолентой. Одну из торцевых частей замазывают пластилином или также заклеивают. Затем устанавливают ротор вертикально и заливают в полость между бумагой и металлом эпоксидную смолу. После ее отвердевания приспособления удаляют. Теперь снова зажимаем ротор в токарный станок, центруем, и шлифуем поверхность, залитую эпоксидкой. Это необходимо не из эстетических соображений, а для минимизации влияния возможной разбалансировки, образовавшейся из-за дополнительных деталей, установленных на ротор. Шлифовку производят сначала крупнозернистой наждачной бумагой. Ее крепят на деревянном бруске, который затем равномерно перемещают по вращающейся поверхности. Затем можно применить наждачную бумагу с более мелким зерном.

Теперь готовый ротор можно вставить обратно в статор и испытать получившуюся конструкцию. Она может быть с успехом использована теми, кто хочет сделать, например, ветрогенератор из асинхронного двигателя. Есть только один недостаток: стоимость неодимовых магнитов очень велика. Поэтому, прежде чем начать переделывать ротор и тратить деньги на запчасти, следует подсчитать, какой вариант экономически более выгоден: сделать генератор из асинхронного двигателя или приобрести готовый.

Технология изготовления

Работа по преобразованию асинхронного электромотора в генератор достаточно проста при наличии необходимых деталей.

Для начала процесса по переделке необходимо наличие следующих механизмов и материалов:

  • асинхронного двигателя – подойдет однофазный мотор от старой стиральной машины;
  • прибора для измерения частоты вращения ротора – тахометра или тахогенератора;
  • неполярных конденсаторов – пригодны модели вида КБГ-МН с величиной рабочего напряжения 400 В;
  • набора подручных инструментов – дрели, ножовок, ключей.

Пошаговая инструкция

Изготовление генератора своими руками из асинхронного двигателя производится по представленному алгоритму.

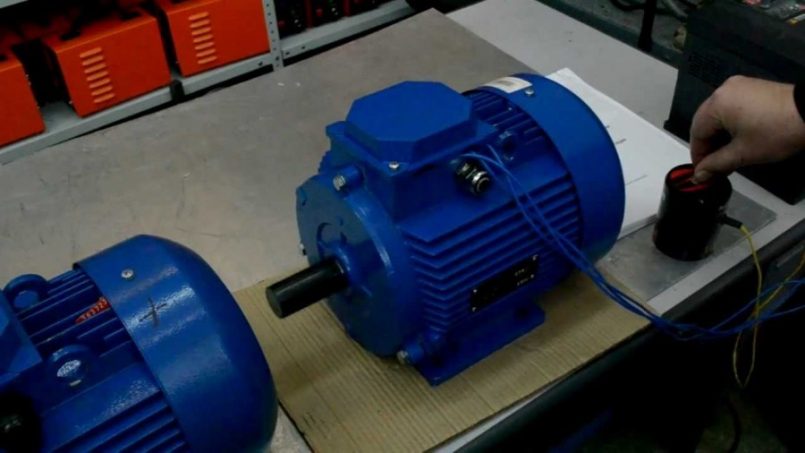

Генератор из асинхронного двигателя

  • Генератор должен настраиваться так, чтобы его скорость была больше частоты оборотов двигателя. Величина скорости вращения измеряется тахометром или другим прибором при включении двигателя в электросеть.
  • Полученная величина должна быть увеличена на 10% от имеющегося показателя.
  • Подбирается емкость для конденсаторной батареи – она не должна быть чересчур большой, в противном случае оборудование будет сильно нагреваться. Для ее расчета можно воспользоваться таблицей зависимости между емкостью конденсатора и реактивной мощностью.
  • На оборудование устанавливается конденсаторная батарея, которая обеспечит расчетную скорость вращения для генератора. Ее установка требует особого внимания – все конденсаторы нужно надежно изолировать.

Для 3-фазных двигателей конденсаторы подключают по типу «звезды» или «треугольника». Первый тип соединения делает возможным выработку электроэнергии при меньшей скорости вращения ротора, но на выходе показатель напряжения будет ниже. Для уменьшения его до 220 В используют понижающий трансформатор.

Изготовление генератора на магнитах

В магнитном генераторе не требуется применение конденсаторной батареи. В этой конструкции используются неодимовые магниты. Для выполнения работы следует:


Устройство генератора на магнитах

  • расположить магниты на роторе по схеме, с соблюдением полюсов – на каждом из них должно быть не меньше 8 элементов;
  • предварительно ротор нужно проточить на токарном станке на толщину магнитов;
  • с помощью клея прочно зафиксировать магниты;
  • остаток свободного пространства между магнитными элементами залить эпоксидкой;
  • после установки магнитов нужно проверить диаметр ротора – он не должен увеличиться.

Схема генератора из асинхронного двигателя

схема генератора на базе асинхронного двигателя

В фактически любой машине электрического типа, сконструированной по типу генератора, имеются 2 разные активные обмотки, без которых невозможно функционирование устройства:

  1. Обмотка возбуждения, которая находится на специальном якоре.
  2. Статорная обмотка, которая отвечает за образование электрического тока, данный процесс происходит внутри нее.

Для того, чтобы наглядно представить и точнее понять все процессы, происходящие во время функционирования генератора, наиболее оптимальным вариантом будет подробнее рассмотреть схему его работы:

  1. Напряжение, которое подается от аккумулятора или любого иного источника, создает магнитное поле в якорной обмотке.
  2. Вращение элементов устройства вместе с магнитным полем можно реализовать разными способами, в том числе и вручную.
  3. Магнитное поле, вращающееся с определенной скоростью, порождает электромагнитную индукцию, благодаря чему в обмотке появляется электрический ток.
  4. Подавляющее большинство используемых на сегодняшний день схем не имеет возможностей для обеспечения якорной обмотки напряжением, это связано с наличием в конструкции короткозамкнутого ротора. Поэтому, вне зависимости от скорости и времени вращения вала, питающие клеммы устройства все равно будут обесточены.

При переделывании двигателя в генератор, самостоятельное создание движущегося магнитного поля является одним из основных и обязательных условий.

Изготовление генератора из двигателя

Фактически, любой асинхронный электродвигатель можно собственными руками переделать в устройство, функционирующее по типу генератора, который затем допускается использовать в быту. Для этой цели может подойти даже двигатель, взятый из стиральной машинки старого образца или любого иного бытового оборудования.

Чтобы данный процесс был благополучно реализован, рекомендуется придерживаться следующего алгоритма действий:

  1. Снять слой сердечника двигателя, благодаря чему будет образовано углубление в его структуре. Осуществить это можно на токарном станке, рекомендуется снять 2 мм. по всему сердечнику и проделать дополнительные отверстия с глубиной около 5 мм.
  2. Снять размеры с полученного ротора, после чего из жестяного материала изготовить шаблон в виде полосы, который будет соответствовать габаритам устройства.
  3. Установить в образовавшемся свободном пространстве неодимовые магниты, которые необходимо заранее приобрести. На каждый полюс потребуется не менее 8 магнитных элементов.
  4. Фиксацию магнитов можно осуществить при помощи универсального суперклея, но необходимо учитывать, что при приближении к поверхности ротора они будут менять свое положение, поэтому их необходимо крепко удерживать руками пока каждый элемент не приклеится. Дополнительно рекомендуется использовать во время этого процесса защитные очки, чтобы избежать попадания брызг клея в глаза.
  5. Обернуть ротор обычной бумагой и скотчем, который потребуется для ее фиксации.
  6. Торцовую часть ротора залепить пластилином, что обеспечит герметизацию устройства.
  7. После совершенных действий необходимо произвести обработку свободных полостей, между магнитными элементами. Для этого оставшееся между магнитами свободное пространство необходимо залить эпоксидной смолой. Удобнее всего будет прорезать специальное отверстие в оболочке, преобразовать его в горлышко и залепить границы при помощи пластилина. Внутрь можно заливать смолу.
  8. Дождаться полного застывания залитой смолы, после чего защитную бумажную оболочку можно устранить.
  9. Ротор необходимо зафиксировать при помощи станка или тисков, чтобы можно было провести его обработку, которая заключается в шлифовании поверхности. Для этих целей можно использовать наждачную бумагу со средним параметром зернистости.
  10. Определить состояние и предназначение проводов, выходящих из двигателя. Двое должны вести к рабочей обмотке, остальные можно обрезать, чтобы не запутаться в дальнейшем.
  11. Иногда процесс вращения осуществляется довольно плохо, чаще всего причиной являются старые износившиеся и тугие подшипники, в таком случае их можно заменить новыми.
  12. Выпрямитель для генератора можно собрать из специальных кремниевых диодов, которые предназначены именно для этих целей. Такж,е потребуется контроллер для зарядки, подходят фактически все современные модели.

После совершения всех названных действий, процесс можно считать завершенным, асинхронный двигатель был преобразован в генератор такого же типа.

Плюсы и минусы самодельного агрегата

  • Возможность «продлить жизнь» старых моторов;
  • При необходимости ремонта не возникнет сложностей – вы знаете каждый винтик конструкции;
  • Повышение самооценки – удачно изготовленный функциональный аппарат станет предметом вашей гордости;
  • Возможность использовать в качестве питания при проведении сварочных работ;
  • Экономия средств, замена ручного труда на более прогрессивный.
  1. Трудоемкость процесса, многие операции требуют специальных инструментов и помещений.
  2. При изготовлении приборов в домашних условиях, опускаются многие функции, присутствующие в промышленных образцах.
  3. Если в наличии нет старых деталей, то закупка новых в магазинах может обойтись слишком дорого.
  4. Нет возможности подключения АВР (автоматический ввод резерва).

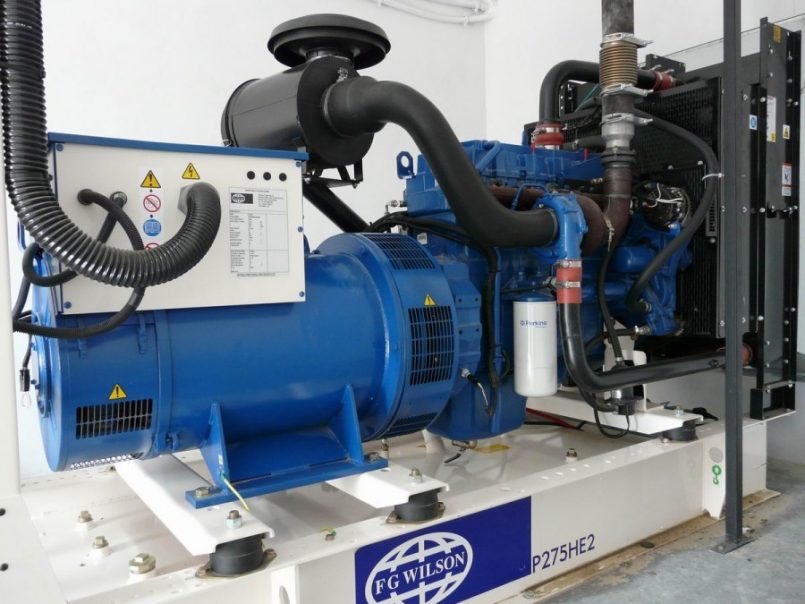

Самодельный бензогенератор может стать хорошей альтернативой заводским моделям
в тех случаях, когда не хватает средств на покупку или потребность в его применении возникает нечасто. Для постоянного и регулярного использования лучше приобрести готовый бензогенератор на 220 или 380 Вольт с заводской гарантией. Если, конечно, переделка различных устройств и приспособлений не является вашим любимым занятием. И желательно, чтобы у вас были навыки разных работ – потребуется много ручных операций, сварочные и монтажные работы.

Я покажу как собрать простой, но достаточно мощный, генератор на 220 вольт.

Мой опыт:

3 Вт — зарядка телефона
— 5 Вт — радио приёмник
— 7 Вт — зарядка и пользование планшетом
— 10 Вт
— зарядное фотоаппарата, фонарика и видеокамеры
— 12 Вт — энергосберегающая лампочка
— 30 Вт — музыкальный центр
— 40 Вт — ноутбук
— 70 Вт — телевизор (включал редко)

Мне хватало заряда почти на день, после чего я в течении часа крутил педали и вновь можно было пользоваться электричеством.

Генератор из асинхронного двигателя: схема, таблица, инструкция, как сделать своими руками + фото от мастера!

В настоящее время хорошо известен способ превращения электрической энергии во вращательное движение. Для этого человечество изобрело электродвигатели. Они имеют множество разновидностей, начиная от двигателей постоянного тока и заканчивая асинхронными двигателями переменного тока, но суть этого преобразования одна — электричество преобразуется во вращательное движение.

И без электричества человечество слабо представляет себе собственное существование. Поэтому в местах где нет электричества или существуют его серьезные перебои необходимость генераторов в сегодняшнем мире жизненно необходима.

Причем если существует бесплатный источник вращения, то ли вода или ветер, то такой генератор превращается в мини электростанцию. Так как стоимость электричества создаваемого бензиновым или дизельным генератором достаточно велика.

Краткое содержимое статьи:

Другие конструкции электрогенератора

Бензиновый вариант не является единственным. Заставить вращаться вал электродвигателя можно разными способами. К примеру, с помощью ветряка или водяного насоса. Не самые простые конструкции, но именно они позволяют отойти от потребления энергоносителя в виде бензина.

К примеру, собрать гидрогенератор своими руками тоже несложно. Если возле дома протекает речка, ее воду можно использовать в качестве силы для вращения вала. Для этого в ее русло устанавливается колесо со множеством емкостей. С помощью этой конструкции можно создать поток воды, который будет вращать турбину, прикрепленную к валу электродвигателя. И чем больше объем каждой емкости, чем чаще они установлены (увеличивается количество), тем большей мощности водяной поток. По сути, это своеобразный регулятор напряжения генератора.

С ветровыми генераторами все немного по-другому, потому что ветровые нагрузки не являются величинами постоянными. Вращение ветряка, которое передается валу электрического мотора, необходимо регулировать, подстраивая под необходимую величину частоты вращения вала электродвигателя. Поэтому в этой конструкции регулятор напряжения — это обычный механический редуктор. Но здесь, как говорится, палка о двух концах. Если ветер снижает порывы, необходим повышающий редуктор, если, наоборот, увеличивает, нужен снижающий. В этом и заключается сложность сооружения ветрового электрогенератора тока.

Характеристики ветрогенератора

Сначала необходимо определиться с желаемым итоговым результатом. Характеристики электродвигателя, выполняющего роль генератора, могут быть разными, и от этого зависит, сколько электроэнергии устройство будет вырабатывать за единицу времени.

Для производства среднего количества энергии генератор должен иметь приблизительно такие характеристики:

  1. Минимальная мощность установки — 1.3 кВт.
  2. Желательны неодимовые магниты в конструкции. Их функция заключается в обеспечении электромагнитной движущейся силы. Для этого может применяться и стальная гильза, которая устанавливается на ротор.
  3. Расположение магнитов на роторе должно соответствовать схеме. Это значит, что их полюсы должны быть развёрнуты в правильную сторону.
  4. Предварительно вал ротора нужно проточить и подогнать размеры под диаметр магнитов.
  5. При установке магнитов не всегда требуется переделывать обмотку. Если она состоит из проводов с большим сечением — ничего страшного, это только увеличит мощность. Самым лучшим вариантом обмотки будет устройство, имеющее шесть полюсов, провод с сечением не более 1.2 мм и максимум 24 витка на катушке.

Переход асинхронного двигателя в режим генератора

Прежде всего нужно рассмотреть принцип работы асинхронного двигателя, поскольку именно этот агрегат служит основой при создании генератора.

Электродвигатель асинхронного типа представляет собой устройство, превращающее электрическую энергию в механическую и тепловую. Возможность такого превращения обеспечивается электромагнитной индукцией, возникающей между обмотками статора и ротора. Главная особенность асинхронных двигателей заключается в разнице частоты вращения этих элементов.

Сами статор и ротор являются соосными деталями круглого сечения, изготовленные из стальных пластин с пазами внутри кольца. В целом наборе образуются продольные канавки, где располагается обмотка из медной проволоки. В роторе функцию обмотки выполняют прутки из алюминия, находящиеся в пазах сердечника и замкнутые с обеих сторон стопорными пластинами. Когда на обмотки статора подается напряжение, возникает вращающееся магнитное поле. В связи с разницей частоты вращения, между обмотками происходит наведение ЭДС, что приводит к вращению центрального вала.

В отличие от асинхронного электродвигателя, генератор, наоборот, осуществляет превращение тепловой и механической энергии в электрическую. Наибольшее распространение получили индукционные устройства, характеризующиеся наведением межобмоточной электродвижущей силы. Как и в случае с асинхронным двигателем, причиной наведения ЭДС становится разность оборотов магнитных полей статора и ротора. Отсюда вполне закономерно следует, исходя из принципа обратимости, что превратить асинхронный двигатель в генератор вполне возможно, за счет определенных технических реконструкций.
Каждый асинхронный электрогенератор представляет собой своего рода трансформатор, преобразующий механическую энергию вала электродвигателя в переменный ток. Это происходит, когда скорость вала начинает превышать синхронную и достигает 1500 об/мин и выше. Такая частота вращения достигается за счет приложения высокого крутящего момента. Его источником может стать двигатель внутреннего сгорания бензогенератора или крыльчатка ветряка.

При достижении синхронной частоты вращения, в работу включается конденсаторная батарея, в которой создается емкостный ток. Под его действием обмотки статора самовозбуждаются и в режиме генерирования начинает вырабатываться электрический ток. Надежная и устойчивая работа такого генератора, способного выдавать промышленную частоту 50 Гц, при соблюдении определенных условий:

  • Скорость вращения должна быть выше частоты работы самого электродвигателя на величину процента скольжения, составляющего 2-10%.
  • Скорость вращения генератора должна совпадать с синхронной скоростью.
