Осциллограмма

Содержание

Аналоговый осциллограф

Что такое осциллограф

Осциллограф – прибор, используемый для наблюдения формы сигнала напряжения во времени. Выглядеть он может примерно вот так:

Здесь мы видим экран, на котором отображается сигнал. Форма сигнала на осциллографе называется осциллограммой.

Ниже на картинке можно увидеть щуп для осциллографа.

Если у мультиметра щуп состоит из простого провода, то щуп осциллографа состоит кабеля. А в кабеле два провода-щупа, которые в конце разветвляются. Этот кабель способен измерять высокочастотные напряжения без помех. Пипочка посередине – это сигнальный щуп, а экран – это щуп масса или земля. Электронщики по разному его называют, но я привык так. На конце щупа зажим белый крокодильчик – это земля, а сигнальный – с иголочкой.

Подключаем кабель в разъем. На моем осциллографе имеется два разъема. В моем случае осциллограф двухканальный. На некоторых крутых осциллографах можно увидеть даже по 4 и более каналов.

Бывает ситуация, когда надо определить сигнальный провод, для этого берем один из проводов, касаемся пальцем и смотрим на дисплей осциллографа. Если сигнал не исказился – это земля. Если исказился – это сигнальный. На фото ниже пример определения сигнального провода.

Как пользоваться осциллографом

Осциллографом мы можем измерять только форму напряжения, силу тока измерять напрямую не можем! Если только косвенно, используя шунт. Для того, чтобы измерить величину напряжения постоянного тока, нам понадобится источник постоянного напряжения. Это может быть простая батарейка или блок питания. В моем случае – это Блок питания. Для наглядности выставляем 1 Вольт.

Единица измерения осциллографа – сторона квадратика на дисплее. Для того, чтобы измерять в масштабе 1:1, мы ставим щелкунчик по У на 1.

Цепляемся землей на “минус” блока питания, сигнальным на “плюс” блока питания. Видим такую картину:

Линия сдвинулась вверх на 1 квадратик. Это значит, что во времени сигнал с блока питания все время 1 Вольт.

А как же измерить сигналы, которые скажем 100 Вольт? Для этого и придуман щелкунчик по У :-). Оставляем на блоке питания 1 Вольт и щелкаем на риску “2”.

Что это значит? Это значит, что полученный сигнал на дисплее надо умножить на 2.

На осциллограмме мы видим значение по У=0,5. Умножаем это значение на то, которое на риске осциллографа и получаем искомое значение. То есть 2х0,5=1 Вольт.

А вот такой будет сигнал, если мы поставим щелкунчик на 5.

Если же прикладываем щупы наоборот, то ничего страшного не происходит. Например, выставляем 2 Вольта на блоке питания. Земля осциллографа к “плюсу” блока, а сигнальный к “минусу” блока – то есть все подцеплено наоборот. Линия у нас просто ушла вниз, но от этого ничего не меняется. 2 Вольта как есть , так и осталось.

А вот для практики, как я уже говорил, требуется знать форму сигнала. В электронике используются на 90 % периодические сигналы. Это значит, что они повторяются через какой-то промежуток времени. Очень часто нужно узнать период и частоту переменного сигнала. Для этого и используется наш электронно-лучевой приборчик.

Для того, чтобы не спалить осциллограф, я взял трансформатор. Благодаря понижающему трансформатору, на выходе у меня амплитуда напряжения (это значит от нуля и до самого верхнего или нижнего пика) в пределах 1,5 Вольта, а заходит на первичную обмотку напряжение 220 Вольт.

Цепляемся ко вторичной обмотке трансформатора щупами осциллографа и выводим показания на дисплей.

В идеале нам должна доставляться в розетки чистая синусоида. Россия, что же еще сказать))). Ну и ладно. Думаю в ваших дом в розетку идет синусоида почище моей :-).

Период и частота сигнала

В периодическом сигнале нам важны такие параметры, как частота сигнала и его форма. Поэтому, чтобы определить частоту, мы должны знать период. T – период, V – частота. Они взаимосвязаны между собой формулами:

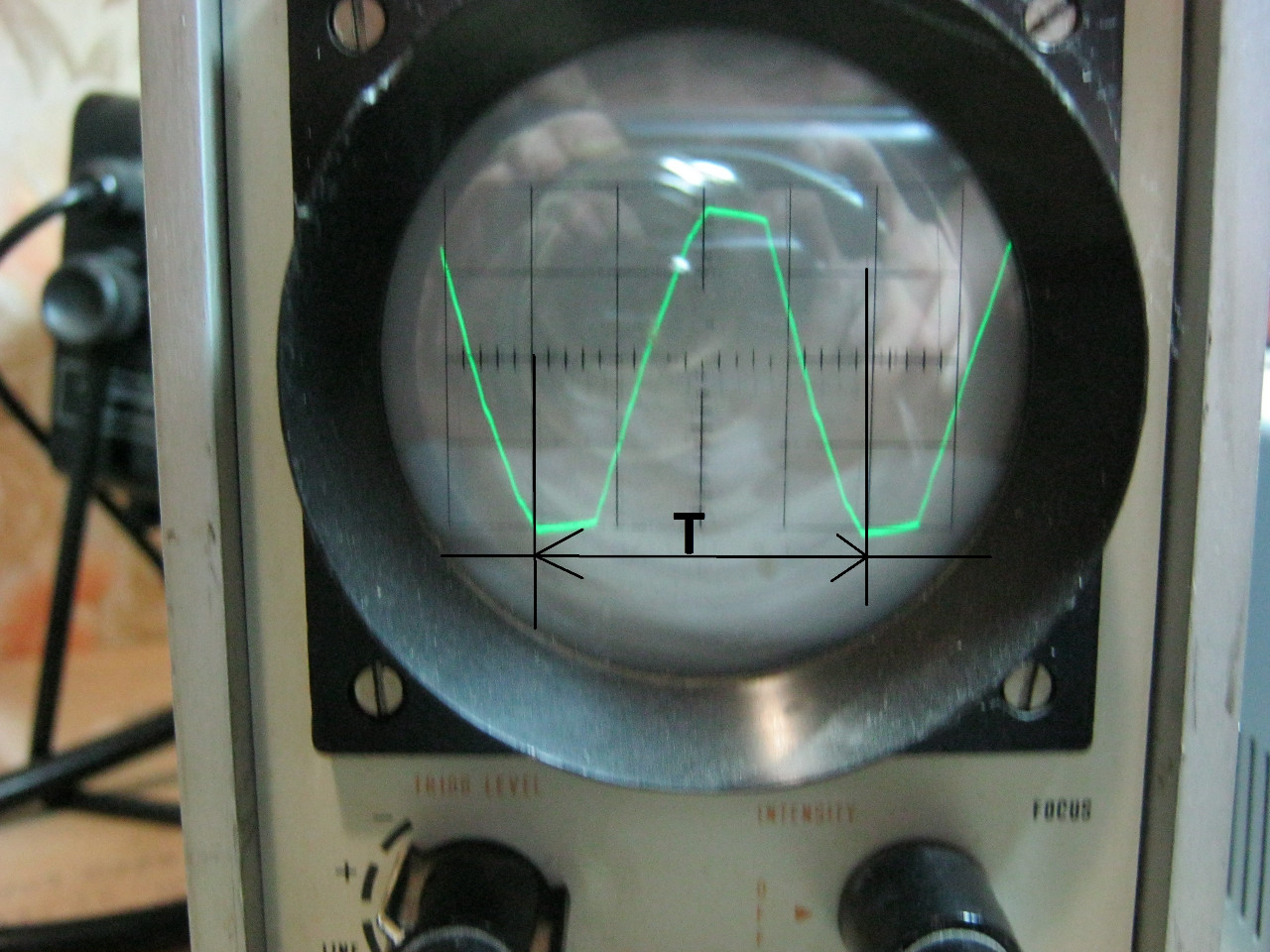

Определим период сигнала. Период – это время, через которое сигнал опять повторяется.

Считаем стороны квадратиков по Х. Я насчитал 4 стороны квадратика.

Далее смотрим на крутилку, по Х, которая у нас отвечает за временную развертку. Риска стоит на 5. Сверху написана цена этого деления – msec/div . То есть получается 5 миллисекунд на одну сторону квадратика.

Милли – это тысяча. Следовательно 0,005 сек. Это значение умножаем на наши сосчитанные стороны квадратов. 0,005х4=0,02. То есть один период у нас длится 0,02 сек или 20 миллисекунд. Зная период, находим по формуле выше частоту сигнала. V= 1/0,02=50 Гц. Частота напряжения в нашей розетке 50 Гц, что и требовалось доказать.

В настоящее время я себе купил уже цифровой осциллограф

Подробнее про цифровой осциллограф вы можете прочитать по этой ссылке.

Советы начинающим радиолюбителям

Осциллограф- вещь очень полезная в радиолюбительской практике: им можно наглядно увидеть форму сигнала в устройстве (амплитуду, искажения и так далее), но мало кто знает что при помощи осциллографа можно проверять радиодетали. Именно о том как проверить радиоэлементы при помощи осциллографа и рассказывает данная статья

В первую очередь необходимо изготовить небольшую приставку:

Принципиальная схема

Принципиальная схема приставки изображена на рис. 1. Приставка к осциллографу позволяет проверять практически все элементы, устанавливаемые в радиоэлектронные устройства бытовой аппаратуры: от резисторов до управляемых вентилей (тиристоров), а также дает возможность оценить качество потенциометров, катушек индуктивности, исправность переключателей, реле, трансформаторов и т. д.

Таким образом, один осциллограф может заменить почти всю измерительную лабораторию входного контроля. Необходимо иметь в виду, что осциллограф служит не только для наблюдений различных процессов, связанных с изменением формы напряжения.

Осциллограф можно использовать как электронный вольтметр, омметр, а применяя приставку к осциллографу, можно наблюдать на экране осциллографа характеристики транзисторов, что расширяет возможности использования осциллографа в ремонтной и любительской практике.

Конструкция и работа с приставкой

Приставка собирается в металлическом или пластмассовом корпусе размерами 50 X 75 X 100 мм с использованием малогабаритного трансформатора, понижающего напряжение с 220 до 6,3 В. Мощность трансформатора небольшая (20 мВт), а потребляемый ток не превышает 2—3 мА.

Рис. 2. Соединение приставки с осциллографом.

Работа с приставкой. Выводы приставки 1, 2, 3 соединяют с соответствующими выводами осциллографа (рис. 2). Осциллограф переводят в режим работы с внешней синхронизацией или с разверткой от внешнего источника. Подключают приставку к сети. На экране появится горизонтальная линия (если выводы 1 и 2 не замкнуты).

Затем Нажимают кнопку КН1, линия на экране осциллографа должна при этом отклониться на некоторый угол. Ручками «Усиление по горизонтали», «Усиление по вертикали» и «Установка по вертикали» добиваются того, чтобы линия располагалась в центре экрана под углом 45° к горизонтальной оси. Длина изображения должна быть равна половине диаметра экрана (рис. 3).

Проверяемый элемент всегда подключают к выводам приставки 3 я 2. Вертикальная линия на экране (см. рис. 3) свидетельствует о коротком замыкании, горизонтальная — об обрыве в цепи или в элементе. Характер изображения на экране осциллографа определяется зависимостью сопротивления испытуемого элемента от величины и полярности подводимого к нему синусоидального напряжения.

Как функционирует осциллограф

Если смотреть на быстро пробегающие объекты, то увидим размытую линию. Но если периодически открывать «окошко», то будут выхватываться статичные кадры. Это принцип стробоскопа, так же, но в электронной форме работает Oscilloscope.

Действие «окошка» синхронизуется (главное условие) со скоростью объектов (сигнала), поэтому при его открытии их место стабильно. В противном случае возникнет рассинхронизация.

Аппарат визуализирует периодические изменения в реальном времени на табло синусоидой или линией другой формы (пила, меандр и прочее). Каждый будущий отрезок схожий с прошедшим, он «останавливается» и показывается (в 1 момент — 1 период).

Связанные инструменты

Большое количество приборов, используемых в различных областях техники, на самом деле представляют собой осциллографы со входами, калибровкой, элементами управления, калибровкой дисплея и т. Д., Специализированными и оптимизированными для конкретного приложения. В некоторых случаях в прибор встроены дополнительные функции, такие как генератор сигналов, для облегчения измерений, которые в противном случае потребовали бы одного или нескольких дополнительных приборов.

Монитор формы сигнала в телевизионной технике вещания очень близко к стандартному осциллографу, но он включает в себя триггерные схемы и элементы управления, позволяющую стабильное отображение композитного видео кадра, поле, или даже выбранная линию из поля. Роберт Хартвиг ​​объясняет, что монитор формы сигнала «обеспечивает графическое отображение черно-белой части изображения». Черно-белая часть видеосигнала называется «яркостью» из-за ее флуоресцентного цвета лица. Отображение на мониторе осциллограмм уровней черного и белого позволяет инженеру устранять проблемы с качеством изображения и быть уверенным, что оно находится в пределах требуемых стандартов. Для удобства вертикальный масштаб монитора формы сигнала откалиброван в единицах IRE .

Инструкция по использованию

Назначение кнопок и переключателей

. Плата имеет 3 переключателя: коммутация входа, чувствительность и её множитель. Вход переключается на 3 положения: ❶ «GND» — вход замкнут на землю и экран отображает только собственные помехи, можно судить об отклонении от нуля заводских настроек. В идеале линия должна быть на нуле, однако имеются отклонения при разной чувствительности. ❷ «AC» — Вход реагирует только на переменные и пульсирующие токи, при подаче на щуп постоянного напряжения, луч лишь немного дергается. Измерять постоянное напряжение не получится. ❸»DC» — Вход подключен без разделительного конденсатора, поэтому реагирует как на переменное напряжение, так и на постоянное. Можно использовать как милливольтметр.

Чувствительность 1В; 0,1В; 10мВ; в небольших пределах регулируется множителями X1; X2; X5; Произведение чувствительности и множителя — одна клетка на экране по вертикали. Эта величина отображается на экране.

Справа от экрана расположено 4 кнопки (1 снизу не в счёт — это перезагрузка): пауза/пуск — позволяет остановить меняющуюся картинку и рассмотреть более подробно, выбор параметра — позволяет выбрать один из нескольких параметров и кнопками +\- подкорректировать. Выбираемые параметры (по хронологии нажатий): ❶ Длительность одной клетки по горизонтали, по факту настраивается под нужную частоту; ❷ Режим воспроизведения, не заметил особой разницы между тремя режимами, только незначительные нюансы, режим «AUTO» самый удобный; ❸ Срабатывание триггера, по фронту или спаду сигнала. Я толком не разобрался в этой функции, это связано с наладкой устройств с цифровым, логическим сигналом; ❹ Курсор триггера, можно выставить нужную величину напряжения для срабатывания. При достижении кривой сигнала выставленного значения срабатывает светодиод под экраном. Кроме этого, когда курсор в пределах действующего сигнала, график более удобно рассматривать, он не плывёт. Для аналоговых измерений лучше выставлять его на нуль; ❺ Прокрутка картинки влево/вправо. Функция полезна при паузе — можно рассмотреть кривую сигнала большей длительности, чем позволяет экран; ❻ Курсор нуля, собственно его можно перемещать как вверх, так и вниз. Таким образом можно рассматривать положительные или отрицательные полуволны более подробно;

Что касается параметров измеряемого сигнала в рабочей области экрана — разберёмся, что они означают: Freq

— собственно частота сигнала;Cycl — время периода;Pw — время полупериода;Duty — коэффициент заполнения (западный аналог скважности, 50% равен скважности 2);

Vmax

— Максимальное амплитудное значение сигнала;Vmin — Минимальное амплитудное значение (максимальное отрицательное);Vavr — Среднее напряжение;Vpp — Значение от Vmin до Vmax, если размах будет от -5 В до +5 В, то это значение получается 10 В;Vrms — Среднеквадратическое напряжение;

Выставление нуля

. При первом включении сильно бросается в глаза, что нулевой курсор не совпадает с линией сигнала. Несовпадение это проявляется по-разному при разном положении чувствительности и множителей. Чтобы подкорректировать луч, необходимо кнопкой «Выбор параметра» выбрать курсор нуля, а затем зажать на 2 секунды кнопку «Пауза/пуск». Аналогичным образом курсор триггера выставляется на тот же уровень, что и нуль.

Если не нужны значения сигнала на экране

— кнопкой «Выбор параметра» выбирается длительность развертки и на 2 секунды нажимается «Пауза/пуск». Идентично надписи возвращаются на экран.

Самое главное: не стоит забывать, что максимальное входное напряжение на щупах осциллографа не должно превышать 50 В. Для измерений более высоких напряжений нужно сооружать дополнительный делитель или брать другой щуп со встроенным делителем.

Мы обязательно рассмотрим самодельный делитель и корпус к описываемой плате, но позднее. Сейчас же немного затронем практическую часть, а именно — какую пользу может принести эта «игрушка»?

Скрипт CSS Андрея Шульгина

Вот мы и добрались до самой сути диагностики автомобильных двигателей. Для диагностов любой марки это самый информативный скрипт. Он показывает работу форсунок, искры и компрессии за одну проверку. Для проведения этого теста достаточно снять сигнал с датчика положения коленвала и синхронизацию с искры первого цилиндра. Сложность может заключаться в подключении к ДПКВ некоторых марок, но это сглаживается информацией, которую дает скрипт.

Порядок записи сигнала применительно к осциллографу USB Autoscope:

  1. Подключиться параллельно сигнальным щупом осциллографа к выходу ДПКВ
  2. Если установлена система зажигания DIS поставить щуп синхронизации на первый цилиндр, индивидуальная катушка — воспользоваться индуктивным датчиком.
  3. Запустить двигатель и дать работать на холостом ходу.
  4. Активировать скрипт CSS
  5. Через 5-10 секунд плавно поднять обороты до 3000 и опустить.
  6. Спустя 5-10 секунд резко поднять обороты и выключить искру оставив педаль газа полностью нажатой.
  7. Остановить скрипт.

Анализ теста Андрея Шульгина

  1. Нажать кнопку «Выполнить скрипт»
  2. Задать входную информацию для анализа: количество и порядок работы цилиндров, угол опережения зажигания с погрешностью ±10°.
  3. Анализируем полученную картинку.

График скрипта CSS

  • Холостой ход — снижена эффективность 3 цилиндра.8.
  • Низкая компрессия в 3 цилиндре.

Таким образом, за 5 минут можно найти причину «троящего» двигателя, не откручивая свечи и не замеряя компрессию.

Конструкция и принцип действия осциллографа

Но вне зависимости от модели и конструкции главной особенностью осциллографа, отличающей его от других измерительных приборов, является то, что он позволяет визуально наблюдать форму переменного электрического сигнала в динамике.

Классическая конструкция осциллографа представляет собой индикатор на электронно-лучевой трубке. На горизонтальную отклоняющую систему которой подается пилообразная развертка от встроенного генератора, а на вертикальную — изучаемый сигнал.

Если входной сигнал периодический, то можно подобрать такую частоту горизонтальной развертки, чтобы она была кратна частоте периодического сигнала. Тогда на экране можно будет наблюдать неподвижную картину, повторяющую форму входного напряжения. Эта операция называется синхронизацией, а максимальная частота, с которой может работать прибор, является одной из его основных характеристик.

Постоянное напряжение на индикаторе будет отображаться в виде линии на уровне, зависящим от амплитуды, и осциллограф в этом случае работает как вольтметр.

Для удобства измерения на стекло индикатора нанесена градуировочная сетка с единицей измерения по вертикали (Y) амплитуды в вольтах, а по горизонтали (X) длительности (периода) в мс/мкс как обратной величины частоты. Соотношение периода колебаний и их частоты описывается формулами f = 1/t и t=1/f, где f — частота, а t — длительность. Периоду 1 мс (ms) соответствует частота 1 кГц, а 1 мкс (µs) — 1 МГц.

Анализ работы усилителя НЧ

В идеале, на эквиваленте нагрузки должно быть, по форме, то же, что и на входе, то есть ровные прямоугольные импульсы, как на рис.4. Если это так, то усилитель просто замечательный.

Если будет наблюдаться завал фронта и спада (рис.5) это говорит о том, что на высших частотах усиление данного усилителя снижается. Степень этого снижения может быть разной, если совсем плохо — это как на рисунке 6.

Рис. 4. Ровные прямоугольные импульсы на экране осциллографа.

Рис. 5. Завал фронта и спада на экране осциллографа.

Рис. 6. Если все плохо с УЗЧ.

При завале усиления на низких частотах осциллограмма будет выглядеть как на рисунке 7.

Рис. 7. Завал усиления усилителя на низких частотах, осциллограмма.

Подъем усиления на низких частотах, — осциллограмма на рис. 8. Падение усиления на низких и средних частотах, — осциллограмма на рис. 9.

Подъем усиления на средних частотах, -осциллограмма на рисунке 10. Подъем усиления на высоких частотах, -осциллограмма на рисунке 11. Провал усиления в каком-то узком диапазоне частот — рис. 12.

Рис. 8. Подъем усиления на низких частотах — осциллограмма.

Рис. 9. Падение усиления на низких и средних частотах — осциллограмма.

Рис. 10. Подъем усиления на средних частотах — осциллограмма.

Рис. 11. Подъем усиления на высоких частотах — осциллограмма.

Рис. 12. Провал усиления в каком-то узком диапазоне частот.

Таким образом, всего лишь один сигнал прямоугольных импульсов частотой 1 кГц может рассказать очень много о работе усилителя ЗЧ.

Если у осциллографа нет калибратора, можно на вход усилителя ЗЧ подать прямоугольные импульсы от любого генератора прямоугольных импульсов частотой 1 кГц, например, сделанного на логических элементах или по другой схеме.

В том случае, если частоту импульсов на выходе генератора можно регулировать, можно будет более широко проанализировать работу усилителя ЗЧ.

Кроме того, используя тот же осциллограф с калибратором (или отдельным генератором импульсов) можно проследить прохождение сигнала и внутри схемы УН4, чтобы найти дефектный каскад, например, в УН4, построенного по сложной многокаскадной схеме.

Литература: РК-2017-03.

Сфера применения осциллографа

Осциллографы получили широкое распространение не только в промышленности, но и в медицине Область использования устройств очень широка. Просмотр поведения сигнала электротока позволяет за короткое время диагностировать и произвести своевременный ремонт любого электрического прибора.

Посредством осциллографа возможно:

  • определить параметры времени и напряжения сигнала, выполнить расчет частоты;
  • отслеживать изменения формы сигнала и анализировать его природу;
  • выявлять искажения на нужных участках цепи;
  • определять сдвиг фаз;
  • определять отношение шумов к полезному сигналу, выявлять характер шума.

Для определения всех параметров при помощи мультиметра работа может затянуться на несколько часов, тогда как посредством осциллографа все измерения можно выполнить за несколько минут. Помимо этого, многие неисправности можно определить только при помощи осциллографа. Прибор способен измерять в секунду порядка миллиона измерений, потому даже кратковременные нарушения нормального функционирования оборудования им буду зафиксированы.

Осциллографы применяются практически во всех сферах деятельности человека, в том числе:

  • в радиоэлектронике;
  • автомобилестроении;
  • судостроении;
  • авиации;
  • ремонтных мастерских различного назначения;
  • быту и хозяйственных целях.

Особенности

Перед началом работы с осциллографом следует обратить внимание на две его характеристики:

  • полярность входа и выхода;
  • входное сопротивление.

Большинство современных осциллографов снабжены дифференциальной развязкой питания. То есть для пользователя не имеет значения на «плюс» он попал или на «минус», подключая прибор к бортовой сети. Но в любом случае не лишним будет перестраховаться, и проверить полярность контактов.

Входное сопротивление осциллографов, выпускаемых в настоящее время, указывается в специальном описании. Обычно оно колеблется от 0,1 до 1 Мом. Этот диапазон адаптирован под автомобильную электрическую сеть.

Если конкретное сопротивление не указано, прибор следует включать в соответствии с инструкцией по эксплуатации.

Виды тензометров

Для измерения деформаций различных объектов были созданы тензометры, отличающиеся принципами действия и областями применения. По этим признакам измерительное оборудование подразделяют на следующие виды:

  • механическое;
  • резистивное;
  • струнное;
  • ёмкостное;
  • индуктивное.

Механические

Измерения основаны на фиксации изменения длины объекта под нагрузкой. Работа механического тензометра заключается в определении зависимости удлинения тела от напряжения в поперечном сечении.

Резистивные

Плёночные тензоризисторы, наклеенные в разных направлениях на теле объекта, при его сжатии или растяжении меняют своё электрическое сопротивление вместе с объектом. Точность измерений деформаций обеспечивается работой не одного датчика, а группы тензорезистров.

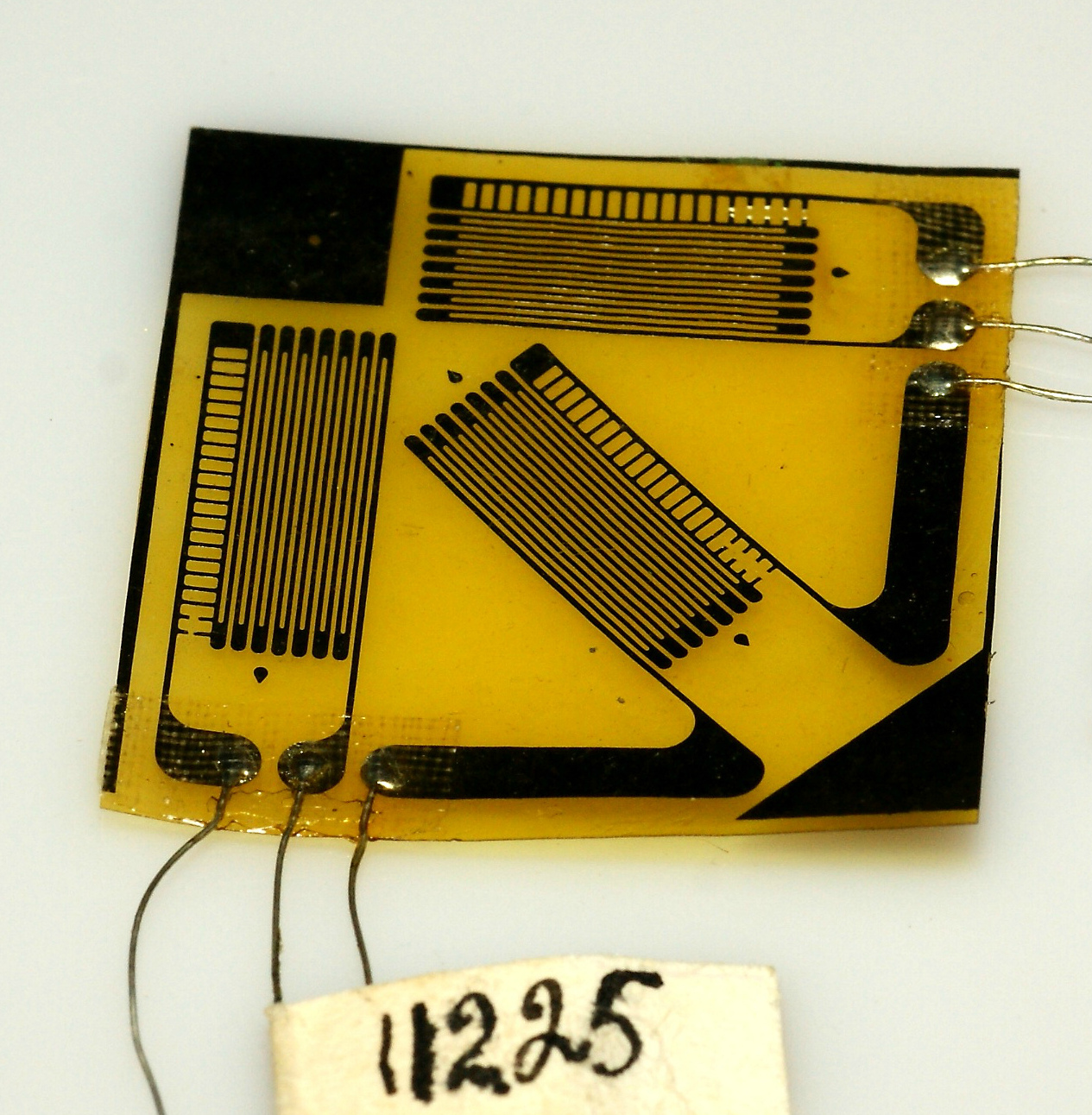

Плёночные тензорезисторы

Струнные

Струнный вариант представляет собой стальную проволоку (струну), её натягивают между опорами, которые закрепляют на поверхности объекта. Суть измерений заключаются в определении отношения частоты колебания струны к степени её натяжения при изменении длины обследуемого тела под воздействием нагрузки.

Ёмкостные

В качестве датчика применяют конденсатор с переменной ёмкостью. Деформация объекта вызывает изменение зазора между пластинами конденсатора, что отражается на характеристике тока в измерительной схеме прибора.

Индуктивные

Устройство прибора основано на применении катушки индуктивности, в которой установлен подвижный сердечник. Он напрямую контактирует с поверхностью объекта. При малейшей деформации поверхности происходит смещение сердечника в катушке. Изменяющиеся параметры катушки индуктивности фиксируются через электросхему прибором.

Классификация

По виду используемой схемотехники (электронных компонентов) различают цифровые и аналоговые измерительные приборы. Простые модели показывают только динамическую картинку. Современные – оснащены функцией запоминания для обеспечения лучших условий при изучении сложных процессов. Некоторые электронные осциллографы способны выводить на экран до 14 и более сигналов одновременно. Для исследования оптических сигналов производители выпускают стробоскопические высокоскоростные модификации.

Отдельно следует отметить специализированные приставки, которые подключаются через стандартный порт или коммуникационную плату к ноутбуку (стационарному компьютеру). Такое комбинированное оборудование можно перенастроить с применением специализированного программного обеспечения.

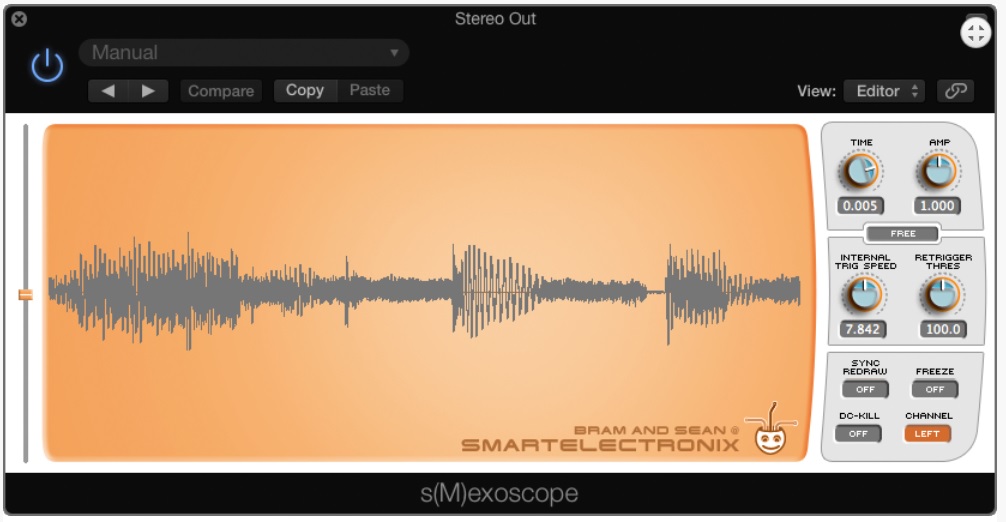

Плагин vst обеспечивает удобство обработки волновых процессов в звуковом диапазоне

Назначение осциллографа

Из прошлых пунктов уже можно выделить несколько областей, в которых применяются осциллографы. Но о том, для чего именно нужен осциллограф, ещё сказано не было.

Понятно, что они нужны для измерений и анализа форм периодических сигналов. И иногда при измерениях без осциллографов не обойтись. Амперметр и вольтметр дадут понятие только об уровне сигнала, а частометр – о частоте. Но полной картины достигнуто не будет. Тут то и помогают осциллографы.

Самая большая область применения этих устройств – исследование форм телевизионных сигналов. В них, кроме сигналов с информацией об изображении, так же есть данные о синхронизации кадровой развёртки и строчной, импульсах синхронизации цвета и прочая информация. В этом случае наблюдение за изображением на осциллографах очень облегчает процесс ремонта и регулировку трактов изображения у телевизоров. На картинке – телевизионный осциллограф.

Органы управления

На передней панели прибора имеется несколько рукояток, которые необходимы для проведения точной настройки осциллографа. Два потенциометра — для управления каналами 1 и 2. Также имеется функция управления синхронизацией, разверткой, присутствует возможность регулировки фокусировки, яркости, подсветки. Если присмотреться к экрану, то можно увидеть, что он разбит на небольшие квадраты — деления. Ими необходимо пользоваться при проведении измерений. Именно к этим квадратам следует привязывать масштабы по горизонтали и вертикали. Такие особенности имеет осциллограф С1-67. Как пользоваться приборами такого типа для измерений величин, будет рассказано ниже.

Обратите внимание, что по горизонтали масштаб измеряется в секундах на деление. А по вертикали — в вольтах на деление

Как правило, в осциллографе имеется примерно 6-10 квадратов в горизонтальной плоскости и 4-8 — в вертикальной. На центровые линии нанесены риски, они делят каждый отрезок на 10 частей (равных) или на 5. Благодаря этим делениям можно производить более точные расчеты.

Как правильно настроить осциллограф?

Способы усиления сигнала

Осциллографы любого типа и марки оснащены регулятором сигнала, посредством которого изменяется масштаб выводящегося на экран изображения. Например, если задать масштаб напряжения 1 В на 1 клетку и выстроить экран высотой в 10 клеток, то сигнал, передающий напряжение в 30 В будет не заметен. И в обратном случае — для того, чтобы просмотреть осциллограмму низкого напряжения, требуется увеличение масштаба.

Принцип работы регулятора развертки

Принцип работы регулятора развертки аналогичен функции регулятора напряжения, только действия он производит с горизонтальной осью — осью времени, изменяя число миллисекунд, приходящихся на одну клетку. При уменьшении значения развертки имеется возможность более подробного изучения малых участков выведенного на экран сигнала.

Для анализа цикличности сигнала величину развертки необходимо увеличить. Сигнал на экране «развернется» и теперь появится возможность с его помощью определить значения частоты, типа и других параметров.

Блок управления параметрами синхронизации

Осциллограмма выводится на экран до тех пор, пока последний не закончится, после картинка начинается по новой. Так как график показывается с высокой скоростью, то экран показывает изображение в движении либо что-то непонятное. Причина этого достаточно просто: новые линии накладываются на уже показанные старые с неизбежным смещением и по вертикальной, и по горизонтальной оси.

Для устранения непонятных входных сигналов и служит блок управления параметрами синхронизации. Таким образом, если принять напряжение синхронизации за 0 В при изучении синусоидального сигнала, то его отрисовка будет представлена, начиная именно с этого значения напряжения, а закончится только тогда, когда закончится экран. После этого отрисовка будет повторять прошедший путь только с очередного «нуля», показывая стабильную и ровную картинку. При этом все изменения напряжения станут четкими и сразу заметными.

В простейшем виде блок синхронизации оснащен двумя регулирующими элементами. Первый из них служит для изменения настроек стартового напряжения, второй — для выбора типа запуска. Посредством второго переключателя имеется возможность задания важнейшего параметра: будет ли картинка начинаться при падении синусоиды до 0 В, либо наоборот, при ее возрастании до нуля. В большинстве типов отечественных осциллографов позиции регуляторов называются «Фронт» и «Спад».
