Плюсы и минусы приборов
К недостаткам можно отнести ограничение по максимальной нагрузке в пределах 3,6 кВт, хотя большинство домашних приборов укладываются в этот показатель. Не удастся проверить работу техники при сильном морозе: в неотапливаемом помещении работа прибора будет неправильной.
Достоинств у ваттметров множество:
- возможность оценить работу всех приборов в доме;
- простота в эксплуатации — справится даже новичок;
- отсутствие необходимости в особых схемах включения, в применении переходников;
- получение полной информации о работе техники;
- возможность подсчитать затраты и сэкономить в будущем;
- приемлемая цена, доступность.
Бытовые ваттметры — многофункциональные устройства, которые должны быть в каждом доме. Изделия заменят ряд других приборов для любителей электротехники и помогут контролировать энергопотребление в квартире.
- https://strojdvor.ru/elektrosnabzhenie/izmeritel-potrebleniya-elektroenergii-v-rozetku-preimushhestva-i-xarakteristiki/
- https://habr.com/post/381565/
- https://220.guru/electroprovodka/rozetki-vyklyuchateli/vattmetr-v-rozetku.html
По каким критериям, по мнению редакции Zuzako, стоит выбирать лучший ваттметр
Прибор для измерения мощности нужно выбирать в соответствии со сферой применения
Так, например, обычному потребителю стоит обратить внимание на ваттметры-розетки или смарт-устройства, а электрикам, КИПовцам или мастерам по ремонту бытовой техники лучше отдать предпочтение многофункциональным приборам. При выборе мультиметра следует учитывать следующие параметры:
- цифровой или аналоговый: для использования в быту лучше покупать электронное устройство с более высокой точностью и многофункциональностью;
- функционал: эта характеристика больше важна для профессионалов;
- подсветка и кнопка удержания данных: делают эксплуатацию прибора более комфортной;
- погрешность показаний: должна быть в диапазоне 0,025-3%, чем ниже эти показатели, тем точнее прибор;
- конструкция: устройство должно быть компактным и удобным в управлении;
- степень влаго- и пылезащищённости, а также противоударные характеристики;
- класс энергобезопасности: CAT I — замеры в низковольтных сетях, CAT II — сети электропитания, CAT III — внутренние распределительные цепи, CAT IV — наружные распределительные цепи, лучшее решение — электронный мультиметр со встроенной защитой;
- производитель: выбирайте продукцию проверенных брендов с хорошей репутацией.
Надеемся, что составленный нами рейтинг лучших приборов для измерения мощности и их краткое описание поможет вам при выборе необходимого устройства
Характеристики ваттметров
Ряд моделей имеет отверстия для расположения аккумуляторов, батареек, которые потребуются, если предусмотрены функции сохранения измеренных параметров и анализ, сопоставление данных.
Обычно технические характеристики устройств следующие:
- номинальная мощность — 3,6 кВт;
- ток — 16А;
- напряжение — 190 – 270 В;
- частота — 50 Гц;
- минимальная измеряемая мощность — 0,1 Вт;
- точность измерения — погрешность до 1 %;
- суммарное отражаемое энергопотребление — до 10000 кВт/ч;
- собственное потребление энергии — меньше 0,5 Вт;
- оптимальная температура окружающей среды — 5 – 40 градусов.
Чаще всего при помощи ваттметров в розетки с индикатором потребляемой мощности оценивают работу чайников, стиральных машин, обогревателей, прочей бытовой техники.
Разновидности
Основной критерий – род тока – постоянный или переменный. Универсальные бытовые приборы, позволяют работать с любыми потребителями.
Нужно вставить ваттметр в розетку, а в само устройство – ту технику, параметры которой нужно установить. Ваттметры применяют при тестировании и ремонте электросети или для вычисления, какой прибор слишком много «берёт» энергии.
Чем измерительные устройства отличаются друг от друга:
- точностью – большинство аппаратов достаточно точны, но информацию о классе (о проценте погрешности) можно узнать в паспорте изделия;
- диапазоны измерений – на потребители какой мощности рассчитаны измерительные устройства. Простые ваттметры могут не «потянуть» стиральную машинку или крупный станок;
- дополнительные функции – подсветка экрана, возможность дистанционного управления и программирования, наличие встроенной памяти.
Если необходимо производить замеры на улице, то следует выяснить, при какой температуре воздуха допускается работа ваттметра.
Для чего необходим в бытовых условиях
Использовать ваттметр потребуется, чтобы оптимизировать затраты на электроэнергию
Особенно это важно для крупных квартир и загородных домов. Большое количество потребителей не позволит точно определить, какие из них слишком прожорливы и требуют замены. Интеллектуальные ваттметры, обладающие дополнительными функциями, позволят не только производить замеры, но и управлять конкретным прибором
Например, электрическим котлом. Это можно делать дистанционно или путём программирования измерительного устройства
Интеллектуальные ваттметры, обладающие дополнительными функциями, позволят не только производить замеры, но и управлять конкретным прибором. Например, электрическим котлом. Это можно делать дистанционно или путём программирования измерительного устройства.
Мнение эксперта
Торсунов Павел Максимович
Для более полной диагностики необходимо производить измерения в течение длительного времени – хотя бы нескольких часов, поскольку ряд потребителей в разное время «забирают» разное количество энергии.
Классификация ваттметров
В общем виде, ваттметры можно разделить на аналоговые и цифровые. Оба класса могут ориентироваться на постоянный, или переменный ток, быть универсальными, обладать различной точностью и нишей использования. Существуют одно- и трехфазные измерительные приборы.
Большинство цифровых и аналоговых измерителей фиксируют «мгновенные» значения характеристики, что может быть удобно с одной стороны для контроля, но не дает обзора ситуации в целом — на общее потребление линии по времени.
Электродинамические аналоговые приборы
Основа электродинамического ваттметра — две катушки, одна из которых имеет фиксированное положение, вторая подвижна и закреплена на оси индикаторной стрелки. Обе имеет разное количество витков и подключение к линии. Первая монтируется к исследуемой цепи последовательно, вторая — параллельно через резистор. Принцип работы механизма устройства заключен в том, что чем сильнее ток течет в фиксированной катушке, тем мощнее магнитные поля между ней и подвижной, а значит больше отклоняется стрелка, указывающая на текущее значение характеристики.
Схема включения ваттметра подобного класса подразумевает нахождение его последовательно с линией нагрузки потребителя. Главный минус большинства аналоговых устройств — без сильного усложнения конструкции, невозможно получать раздельную информацию по активной, реактивной и полной мощности.
Цифровые измерительные аппараты
Принцип действия цифрового измерительного прибора всегда одинаков — внутренняя микро-ЭВМ (микроконтроллер) обрабатывает сигнал от аналогового датчика исследуемой линии и выводит результат на экран или числовой индикатор. Схема подключения ваттметра подобного класса похожа на используемую у аналоговых — параллельно нагрузке. Основной плюс цифровых измерителей в их универсальности и широте возможностей. К примеру, для раздельного вычисления реактивной, активной и полной мощности, не нужно использовать сложные аппаратные конструкции — достаточно предусмотреть несколько дополнительных сенсоров. Не редкость объединение разноплановых измерительных устройств в одном корпусе — амперметра, вольтметра, анализатора «мгновенного» расхода и его значений по периоду времени.
Виды
Изначально требуется замерять напряжение, после силу тока, а тогда, отталкиваясь от показателей, мощность. С учетом предназначения различаются следующие разновидности ваттметров:
- Измеритель мощности. Применяют, чтобы вычислить количество ватт в оптическом либо радиодиапазоне.
- Киловаттметр. Используют в процессе проведения замеров больших параметров (примерно 100Кв).
- Милливаттметр. Чтобы измерять малые показатели (менее единицы).
- Варметр. Он показывает реактивную мощность электроцепи.
- Ваттварметр. Дает возможность узнать сведения об активной и реактивной мощности в электроцепи переменного тока.
Вам это будет интересно Рейтинг лучших паяльных станций
По типу измерения, преобразования показателей и получению информации рассматриваемые приспособления делятся на цифровые и бытовые.
Цифровой
Основой функционирования цифрового ваттметра становятся общие измерения. В этих целях на входе устанавливают: последовательно нагрузке — индикатор тока, параллельно — индикатор напряжения. Они выполняются на основе термисторов, спецтрансформаторов, термопар и прочих.
Мгновенные показатели замеряемых величин при помощи цифрового преобразователя будут переданы на интегрированный процессор. Тут будут произведены требуемые замеры и выданы в качестве итоговых данных на монитор и подсоединенные наружные приспособления.
Цифровой прибор
Бытовой
Самыми популярными и точными бытовыми ваттметрами считаются устройства электродинамической системы.
Принцип функционирования предполагает взаимосвязь 2 катушек. Одна неподвижна и обладает толстой обмоткой с малым количеством витков. Другая будет подвижной, намотка изготовлена из тонкого провода. Обладает большим количеством витков, потому сопротивление будет высоким.
Подключается параллельно нагрузке и оснащается вспомогательным сопротивлением (чтобы исключить короткое замыкание).
Во время подсоединения устройства к электросети, в них формируются электромагнитные поля. В процессе взаимодействия создается вращение, отклоняющее подвижную катушку с подключенной стрелкой на конкретный угол.
Бытовое устройство
Способы применения счетчика электроэнергии и особенности эксплуатации

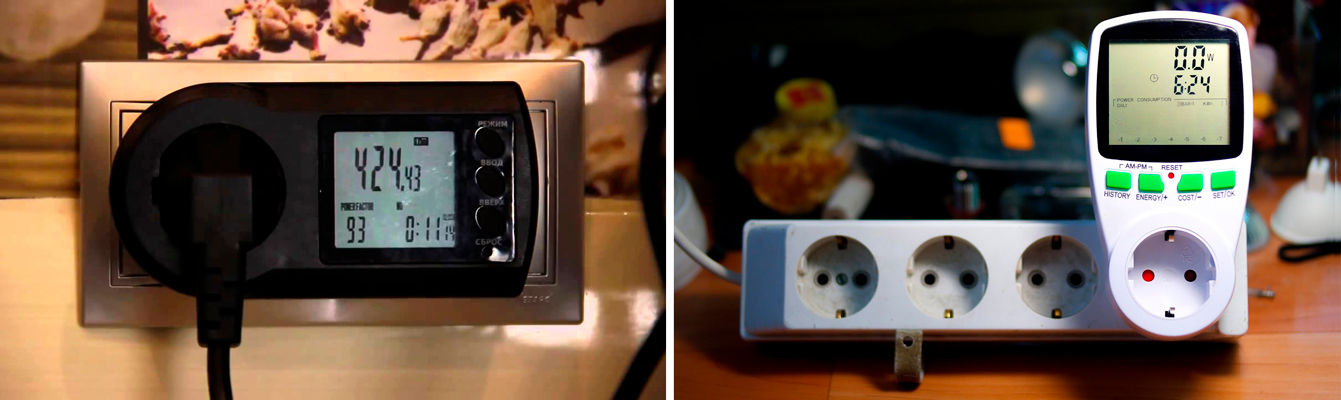

Мини-устройства отразят работу каждой розетки в отдельности
Согласно инструкции по применению компактного электросчетчика, обращение с ним сводится к следующим простейшим операциям:
- Измеритель вставляется в розетку.
- К сети через него подключается тестируемый прибор.
- После сброса начальных настроек на экране появится учитываемая счетчиком информация.
После пропадания электричества в сети изделие придется переустанавливать вновь, поскольку счет показаний прервется. В некоторых моделях эти значения сохраняются во внутренней памяти устройства. При желании их можно будет вызвать на индикатор набором на кнопочном поле соответствующей комбинации (смотрите инструкцию).
Как работает ваттметр
В эксплуатации устройство довольно простое. Его следует включить в розетку, а через него подключить прибор, который нужно проверить. На экране будет отражена необходимая информация.
Порядок эксплуатации цифрового прибора таков:
- Подсоединить устройство к сети.
- Удостовериться, что оно показывает «ноль», а предыдущие цифры сброшены.
- Включить бытовую технику.
- Через несколько секунд оценить показания — количество ватт/час и другие.
Аналоговый счетчик устроен проще. В нем есть вращающиеся диски, по которым информацию придется вычислять с привлечением секундомера. Включив секундомер, нужно посчитать, за какое время диски развернулись. Далее нужно умножить киловатты по счетчику на 3600 и поделить на вычисленное время в секундах. Так будет получен коэффициент мощности.
Модели, часто используемые в быту
Условно измерительные устройства делят на бытовые и «интеллектуальные». Первая группа – относительно простые аппараты с минимумом дополнительных функций. Вторая категория «умных» ваттметров позволяет не только определять параметры потребляемой энергии, но и передавать значения на смартфоны, отключать или снова включать потребители и даже измерять концентрацию углекислого газа в помещении.
ROBITON PM-1
Стандартный прибор, объединяющий в едином корпусе розетку для потребителя, сетевую вилку, экран для вывода информации и три клавиши управления.
Прибор определяет:
- мощность нагрузочного устройства;
- количество потребляемой энергии;
- полную стоимость киловатт*часов за расчётное время.
Основные плюсы – недорогой и достаточно точный прибор для применения в быту.
Минус – сложная процедура обнуления значений.
HiDANCE 3680W AC Power Meter
Более совершенный ваттметр позволяет использовать дополнительные полезные функции: определить коэффициент мощности для тестируемого прибора – Power Factor (он же cos φ). Также демонстрирует все остальные параметры – силу тока и мощность.
Плюсы: аккуратная сборка, достаточная функциональность, крупный дисплей.
Минус – после сброса необходимо вновь вводить цену за квт*час.
Espada TSL 1500WB
Электронный ваттметр для бытовых и коммерческих нужд. Главное отличие от аналогов – есть возможность учёта дневного и ночного тарифов. Есть подсветка экрана. Дополнительно – функция сигнализации о превышении максимально допустимых силы тока или мощности.
Плюсы: простой и понятный интерфейс, надёжность, крупный экран, небольшая погрешность измерений.
Минус – затруднена смена источника питания.
TP-Link HS110
«Умный» ваттметр от известной компании, производящей электронику и сетевое оборудование. Управление и мониторинг осуществляется удалённо. Можно использовать для подключения ПК, смартфон и другие устройства. Пользователь сможет не только произвести измерения значений мощности, силы тока и напряжения, но и отключить потребитель энергии, а если потребуется – включить вновь.
Плюсы: удобство работы, сравнительно низкая цена.
Минус – в доме должна быть стабильная интернет-связь.
Edimax SP 2101W
Ваттметр предназначен для постоянной работы с одним потребителем. Представляет собой «интеллектуальную» розетку, которая может работать по определённой программе или управляться владельцем вручную. Если возникнет аварийная ситуация, то пользователю автоматически отправится сообщение.
Плюсы: отлично подходит для систем типа «умный дом», ёмкая память сохранит результаты измерений 12 месяцев.
Минусы – высокая цена.
МЕГЕОН 71016
Ваттметр с информативным ЖК-экраном и подсвечивающими элементами. Расчёт показаний производится в режиме реального времени. Дополнительная функция – показывает концентрацию СО2 в воздухе.
Плюсы: малый размер, можно вставлять трехштырьковые евророзетки, аккуратная сборка.
Минус: высокая цена при покупке в обычном магазине.
Energenie EGM-PWM
Ваттметр со стильным чёрным корпусом объединяет в себе измерительный прибор и систему для анализа поведения потребителя. Самостоятельно выстраивает диаграммы, графики. Есть порт для подключения к ПК или другому устройству.
Плюсы: несложное управление, возможна работа с отопительным оборудованием.
Минус – высокая цена.
Преимущества и недостатки умных счетчиков электроэнергии
Статистика гласит, что умные счетчики позволяют сократить размеры ежемесячных коммунальных платежей до 30%. Однако в процессе использования может возникать большое количество нюансов.
Достоинства интеллектуальных приборов:
- Комфортное использование. Монтаж усовершенствованного оборудования позволяет упростить жизнь и сделать ее более комфортной. Единственное, что требуется от жильца – своевременно оплачивать услуги.
- Есть возможность перейти на новую и более выгодную для потребителей многотарифную систему оплаты.
Стоит отметить достоинство использования таких устройств для коммунальных служб, поскольку руководящие посты могут сократить персонал из-за отсутствия необходимости собирать показания.
Современное оборудование имеет следующие недостатки:
- Требуется стабильное покрытие интернета, в противном случае коммутатор начнет давать сбои в своей работе, показания могут быть переданы несвоевременно.
- Высокая стоимость интеллектуальных приборов учета.
- Как и любой другой электрический прибор, счетчик нуждается в стабильном и качественном снабжении электроэнергией, в противном случае устройство выйдет из строя.
Как не травмироваться при замерах?
Чтобы перестраховаться, если имеются сомнения, лучше ознакомиться с инструкцией к электроприбору и проверить верность подсоединения
Выполняя замеры, важно помнить о мерах защиты при работе с электротоком. Травмирование может случиться даже при работе с незначительной токовой мощности аппаратами
Особенно в условиях с высокой влажностью. Необходимо работать в прорезиненной спецодежде.
Вам это будет интересно Измерение ёмкости конденсаторов
Для исследования СТ, ученые придумали измеряющие электроприборы. Из-за незначительного внутреннего сопротивления, эти измерители не оказывают влияние на параметры электротока в измеряемой токовой цепи. Приборы активно применяются на промобъектах и дома.
Мощность переменного тока
Мощность переменного тока вычисляется по формуле:
P=IUcos φ
где
P – мощность, Ватт
I – сила тока, Ампер
U – напряжение, Вольты
cos φ – коэффициент мощности
Что еще за косинус фи? И что он вообще означает? Есть такие радиоэлементы как конденсаторы, катушки индуктивности, трансформаторы, электромеханические реле различные двигатели и прочие радиоэлементы, которые обладают какой-либо емкостью или индуктивностью.
Если вспомнить осциллограмму переменного напряжения из нашей домашней розетки, то она будет выглядеть вот так:
Если же запитать какую-нибудь нагрузку, типа лампочки накаливания, то у нас в дело пойдет также такой параметр как сила тока. Так как лампочка накаливания не обладает никакой емкостью или индуктивностью, то сила тока у нас будет синфазно меняться с напряжением. Синфазно – это означает одинаково, синхронно. Например, синхронное плавание. Там участники все делают вместе и одинаково.
Так вот, такой параметр как сила тока и напряжение на лампочке тоже действуют синфазно. Ниже красной синусоидой я показал силу тока, которая “бежит” через лампочку:
Видите? Она начинается в этом же месте, где и напряжение. Сила тока достигает максимума, и напряжение тоже достигает максимума в это же самое время, следовательно и мощность в этот момент тоже максимальная (P=IU). Сила тока равняется нулю и напряжение тоже равняется нулю в том месте, где пересекаются эти синусоиды, значит и мощность в этот момент тоже будет равняться нулю.
Но весь прикол в том, что каким-то чудом радиоэлементы, обладающие индуктивной или емкостной составляющей (конденсаторы, катушки, трансформаторы и тд) умудряются сдвигать синусоиду силы тока.
Предположим, будем питать от сети мой трансформаторный блок питания.
И у нас осциллограмма силы тока уже будет принимать примерно вот такой вид:
Что здесь произошло? Так как первичная обмотка трансформатора обладает индуктивностью, то эта самая индуктивность сдвинула осциллограмму силы тока. Более подробно можете прочитать в статье активное и реактивное сопротивление.
В зависимости от значения индуктивной или емкостной составляющей, сила тока может либо опережать либо отставать от напряжения. А чтобы измерить на сколько, для этого в обиход ввели фи (φ), которая показывает этот сдвиг в градусах.
Короче говоря, не будем рассматривать тригонометрию, скажу просто, что для расчета мощности берут косинус значения этого угла.
Как определить потребляемую мощность приборов
Выполняя любые действия, связанные с обслуживанием электрической цепи, будь то монтаж/ремонт электропроводки или подключение электрического прибора, необходимо зафиксировать мощность нагрузки на сеть. Чтобы определить такой макропараметр электрической сети нужно наиболее точно установить значение потребляемой мощности всех и конкретно каждого из электрических приборов.
Виды электрической мощности
Электрическая мощность является общей физической характеристикой, которая описывает скорость передачи электрической энергии. Под мощностью электрического прибора подразумевают количество энергии, которое потребляет прибор за единицу времени.
Для более простого пояснения: мощность электроприбора — количественная величина потребляемой энергии, которую пользователь оплачивает в графе «за свет». Естественно, что потребляемая мощность от «стиралки» и телефонной зарядки разная и оплата количества энергии тоже отличается.
Перед проведением электромонтажных работ необходимо предварительно узнать тип сети электропитания. Распространёнными видами являются: бытовая 2-фазная сеть (220 В), 3-фазная промышленная сеть (380 В) с частотами 50 Гц.
- Активная нагрузка: электрические приборы, которые превращают электроэнергию в тепловое излучение. Например, излучающие приборы (светильники, конвекторы, обогреватели), чайники, электрические плиты (но не индукционные) и т. д.
- Реактивная нагрузка: электрические агрегаты и машины, которые превращают электричество в разнообразные механические виды энергии (вращение, поступательное движение). Эти приборы отличаются высоким током включения, который необходимо учитывать при расчёте мощности. Например, стиральные машинки, перфораторы, электродвигатели и т. п.
Существуют также другие высокотехнологичные приборы, которые совмещают в себе несколько типов нагрузок, например, электрические транспортные средства. Которые, в последнее время стали подключать к обычной розетке для зарядки.
Расчёт мощности на бумаге
Узнать потребляемую мощность электрического прибора можно с помощью тех. паспорта на изделие. Производитель обязательно указывает этот параметр для каждого прибора.
Что делать если документ на изделие отсутствует? Первым из способов измерения является расчёт «на бумаге».
Для этого достаточно посмотреть на «бирку» (обычно на задней/тыльной части прибора), в которой указаны следующие параметры:
- производитель и серийный номер прибора;
- входное напряжение;
- потребляемый ток;
- в качестве бонуса — потребляемая мощность.
Если последняя величина отсутствует, её можно рассчитать: достаточно умножить напряжение сети на потребляемый ток и получим потребляемую мощность активной нагрузки.
С реактивной нагрузкой немного сложнее! Обязательно необходимо знать коэффициент мощности и номинальную нагрузку (на бирке). Например, перфоратор мощностью 2 кВт с коэффициентом 0.85 имеет реактивную нагрузку: 2000/0.85=2352 Вт.
Ваттметры
Основная статья: Электрический счетчик
Итрон Ваттметр OpenWay с двусторонней связью для удаленного считывания, используется DTE Energy
Прибор для измерения электрических энергия в ватт-часы по сути, представляет собой ваттметр, который интегрирует мощность с течением времени (по существу умножает мощность на прошедшее время). Цифровые электронные приборы измеряют множество параметров и могут использоваться там, где требуется ваттметр: вольты, ток в амперах, полная мгновенная мощность, фактическая мощность, коэффициент мощности, энергия в Вт · ч за период времени и стоимость электричество потреблено.
Сфера применения
Измерение мощности, потребляемой приборами – общая задача ваттметров. Она решается в сферах промышленности на целом ряде производств, где вырабатывается электроэнергия, строятся машины и механизмы всевозможного назначения, а также обслуживаются и ремонтируются бытовые и промышленные электроприборы и электроустановки. Собрат ваттметра – электромеханический либо полностью электронный счётчик киловатт-часов, установленный у входа в каждый дом, квартиру, офис, магазин или этаж производственного предприятия.
Но ваттметр – более продвинутая версия электросчётчика. Он – один из эффективных инструментов специалиста по ремонту бытовой электроники (вплоть до компьютеров) и радиолюбителя.
Область применения ваттметров:
- определение мощности устройств;
- тестирования электрических цепей и схем – частично или полностью;
- испытание электроустановок;
- тестирования устройств и оборудования на наличие неисправностей;
- потребительский расчёт и учёт электроэнергии.
В последнем случае ваттметр выполняется в виде удлинителя с несколькими розетками, подключёнными через сам прибор, кнопками управления, а также цифровой шкалой или полноценным ЖК-дисплеем. Это законченное решение – включается в сеть, сразу же готово к работе.
Разновидности и обозначения
По частоте тока, мощность которого измеряется, ваттметры подразделяются на следующие группы:
- низкочастотные и постоянного тока;
- радиочастотные (потребляемой и поглощаемой мощности);
- оптические.
Низкочастотные
Низкочастотные ваттметры применяются в сетях переменного тока и электроустановках постоянного. Так, переменные ваттметры подразделяются на однофазные и трёхфазные. Для определения реактивной мощности в сети используются так называемые варметры. Если вам попался цифровой ваттметр – он считает активную и реактивную мощность. Маркируются такие ваттметры буквой Ц, рядом с которой ставится номер, определяющий класс точности прибора, пределы измеряемой мощности и модель, например, Ц301, Д8002, Д5071.
Радиочастотные по поглощению
Для поглощаемой мощности на радиочастотах используется внушительная подгруппа ваттметров. По видам они разделяются благодаря наличию нескольких типов и разновидностей датчиков, с которых и считываются показания. Для радиочастоты в качестве датчика подойдут термопара, термистор и пиковый обнаружитель, гальваномагнитные и пондеромоторные комплектующие. Однако радиочастотное излучение зачастую отражается, такой ваттметр измеряет поглощённую, а не реально попадающую на датчик мощность.
Ваттметры с термистором включают в себя принимающий конвертер на основе термистора или болометра. К нему подключён измерительный мост. Для разогревания термистора применяется источник обычного переменного тока. Термистор меняет своё сопротивление при нагреве. Температура разогреваемого термистора определяется уровнем мощности сигнала, попадающего на него.
В процессе измерения рассеиваемая на термисторе мощность радиоизлучения – вместе с мощностью переменного тока – не приводит к значимому изменению сопротивления термистора. Оно стабильно за счёт работы измеряющего моста, реагирующего на изменение подогревающего термистор тока. Вся эта цепь раньше работала за счёт ручных регулировок – сейчас же задачу подстройки взял на себя цифровой модуль, автоматически вмешивающийся в вышеперечисленные параметры. Термисторные ваттметры работают с рассеиваемой на приборе мощностью до нескольких милливатт. Этот предел превышаем за счёт делителей входной мощности, вызывающих при этом ещё большую недостоверность проводимых измерений, пример – М3-22А, M3-28.
У калориметрических ваттметров вместо термистора применяют особый нагрузочный элемент, с которого тепло отдаётся на преобразователь, собранный на термисторе. В качестве посредника выступает рабочее тело – очищенная вода либо жидкость, способная её заменить. Эта жидкость протекает с постоянной скоростью, проходя через входной нагрузочный элемент, конвертер и уносящий излишнее тепло элемент, пример – приборы М313, МК3-68/70.
У термоэлектрических ваттметров используется термопара – одна или несколько – с непосредственным и опосредованным нагреванием. В процессе измерения мощности разогретый стык термопары разогревается ещё больше от мощности сигнала, с которого прибор снимает показания. Схема вырабатывает температурное электрическое напряжение. Это напряжение и является сигналом, идущим на АЦП цифрового ваттметра или на гальванометр аналогового, например, термоэлектрическими являются ваттметры М3-51/56/93.
«Пиковые» ваттметры чувствительны к мощности импульсного сигнала, но замер мощности такого сигнала неточен. Такой прибор легко сделать из переменного вольтметра, подключив к нему нагрузочное устройство с сопротивлением, совпадающим с волновым сопротивлением фидера.
Радиочастотные по прохождению
Первоначальным конвертером (преобразователем) в таких приборах является направленный разветвитель – узел, отбирающий из основного канала небольшую часть мощности. Она поступает на вторичный конвертер – например, через детектор огибающей сигнала или термоэлемент. Полученный сигнал передаётся к АЦП или гальванометру. Для частот 150–1620 кГц применение разветвителей осложнено. Вместо них применяют датчики по току и напряжению. Такими деталями выступают трансформаторы по напряжению и току.
Полученные значения умножаются друг на друга по фазной разнице. Пример использования такого устройства – определение мощности, отправляемой передатчиком в антенный кабель. В СВЧ-диапазоне – 300–3000 МГц применяют термисторные, гальваномагнитные и термоэлектрические датчики в стенке волновода. Пример такого прибора – М2-23/32 или NAS.
Технические параметры
В соответствии с указанными техпараметрами, приспособление крайне полезное в домашнем использовании и дает возможность оценить напряжение в электросети, ток, мощность нагрузки и расходование электричества.
Диапазоны замеров:
- рабочее и тестируемое напряжение: 80 ~ 260VAC;
- замеряемый ток: 0-20A;
- рабочая частота (в электросети): 50-60 Гц;
- замеряемая мощность: 0-4500Вт;
- расходование электроэнергии: 0-9999 кВтч (отображается, какое количество электричества за 60 минут затрачивается подсоединенный к такому приспособление электронный прибор);
- рабочие температурные показатели окружающего пространства: 0-50 градусов;
- указанные габариты 8,5 на 5 на 2,5 см будут соответствовать реальным параметрам.
Важно! Кроме мощности, такое устройство способно измерять напряжение, электроток, частоту. Другие возможности ваттметров будут зависеть от компании-производителя. Параметры приспособления
Параметры приспособления
Общая информация
Ваттметр — комбинированное устройство, измеритель мощности в розетках. Его можно назвать прибором учета электричества, но на этом функциональность устройства не заканчивается. Прибор служит и как вольтметр, показывая напряжение постоянного тока в сети.
Есть разные виды ваттметров в розетку:
- цифровые;
- аналоговые.
Первые отражают всю нужную информацию на табло, вторые требуют произведения простых расчетов самостоятельно, зато стоят дешевле. Внешне ваттметр напоминает переходник в розетку. На панели есть кнопки управления и регулировки работы
Важно приобрести прибор, который можно включить непосредственно в гнездо. Если подключать устройство в розетку, оно показывает, сколько ватт потребляют приборы
Устройство состоит из следующих составляющих:
- датчиков тока, напряжения;
- преобразователя аналогово-цифрового;
- микроконтроллера;
- клавиатуры (средства ввода данных).
Качественные ваттметры для розеток, которые показывают, сколько прибор потребляет электроэнергии, могут параллельно измерять напряжение, коэффициент мощности, силу тока, частоту и ряд других показателей. Параметры измерения прибора — длительность работы техники, общее число киловатт, которые может расходовать техника.
Некоторые ваттметры после ввода тарифа даже отразят сумму, которую нужно заплатить за электроэнергию. Существуют ваттметры в розетки с регулятором мощности: при превышении показателя приборы издают сигналы.
Теплопроводность
Если железный стержень сунуть одним концом в огонь, то, как мы знаем, долго его в руке не продержишь. Попадая в область высокой температуры, атомы железа начинают колебаться интенсивнее (т.е. приобретают добавочную кинетическую энергию) и наносят более сильные удары по своим соседям.
Кинетическая энергия соседних атомов также возрастает, и теперь уже эти атомы сообщают дополнительную кинетическую энергию своим соседям. Так от участка к участку тепло постепенно распространяется по стержню — от помещённого в огонь конца до нашей руки. Это и есть теплопроводность (рис. 1)(Изображение с сайта educationalelectronicsusa.com).
Рис. 1. Теплопроводность
Теплопроводность — это перенос внутренней энергии от более нагретых участков тела к менее нагретым за счёт теплового движения и взаимодействия частиц тела
Теплопроводность разных веществ различна. Высокую теплопроводность имеют металлы: лучшими проводниками тепла являются серебро, медь и золото. Теплопроводность жидкостей гораздо меньше. Газы проводят тепло настолько плохо, что относятся уже к теплоизоляторам: молекулы газов из-за больших расстояний между ними слабо взаимодействуют друг с другом. Вот почему, например, в окнах делают двойные рамы: прослойка воздуха препятствует уходу тепла).
Плохими проводниками тепла являются поэтому пористые тела — такие, как кирпич, вата или мех. Они содержат в своих порах воздух. Недаром кирпичные дома считаются самыми тёплыми, а в мороз люди надевают меховые шубы и куртки с прослойкой пуха или синтепона.
Но если воздух так плохо проводит тепло, то почему тогда прогревается от батареи комната?
Происходит это вследствие другого вида теплопередачи — конвекции.
Внешний вид
Розетка выполнена в белом цвете, с синими кнопками.
С лицевой стороны розетка, монохромный дисплей и 5 кнопок — function (основная кнопка для переключения режимов) — cost (Кнопка отображения стоимости электроэнергии за 1 КВтч) — Вверх — Вниз — reset (кнопка сброса счетчика) Выполнена в форме утопленной маленькой кнопки, которую нужно нажимать чем-то тонким. На Евророзетке нанесены максимальные сила тока и напряжение 16/250 (16А 250V)
Подсветки у дисплея нет, но она и не нужна. Кнопки мягкие, резиновые с бесшумными нажатиями. С обратной стороны выполена Евровилка и нанесены характеристики прибора.
Евровилка имеет заземление и на ней насены максимальные сила тока и напряжение 16/250
Понятие о мощности и методы расчёта
В бытовой сети течёт переменный ток 220 В (в промышленной – 380), но большинство электроприборов потребляет постоянный. Для этого к каждому такому устройству прилагается блок питания (он может быть встроен в корпус потребителя).
Мощность – физическая величина, измеряемая в Ваттах (Вт) или Киловаттах (кВт). Для каждого электроприбора параметр вычисляется с помощью двух формул.
Для переменного тока
Такие потребители как обычные электрические лампочки, инструмент с мотором (дрель, болгарка, станки для заточки), работают от переменного тока. Чтобы узнать потребляемую ими мощность, нужно произведение напряжения и силы тока умножить ещё и на коэффициент cos φ. Это связано с тем, что электрические компоненты (катушки или обмотки мотора) влияют на значение силы тока, изменяя его в разные моменты времени. Поэтому без приборов измерить мощность не получится.
Для постоянного тока
Расчёт производится по формуле: следует умножить силу тока (в Амперах, А) на напряжение (Вольт, В). Пример: устройство потребляет 0,1 А и рассчитано на 15 В. Тогда потребляемая мощность будет равна 0,1х15=1,5 Вт. Узнать информацию о силе тока и напряжении можно на корпусе блока питания, самом устройстве или в технической документации, которую всегда предоставляет завод-изготовитель.
