Обзор систем управления уличным освещением

Как подключить Ajax к уличному освещению

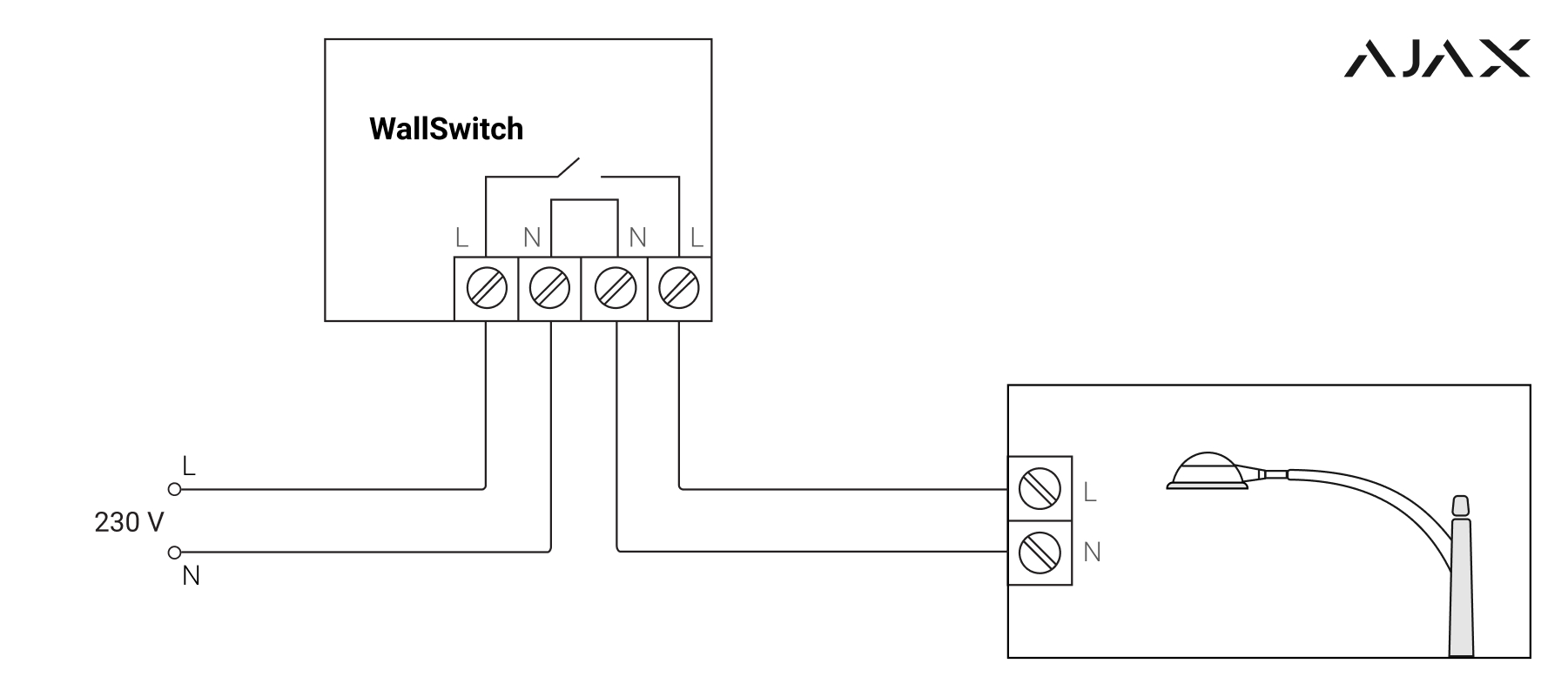

Подключение Ajax к электроцепи 110–230 В

WallSwitch и уличное освещение можно подключить к одному источнику питания. Подключите WallSwitch к цепи питания уличного освещения согласно схеме ниже и настройте систему.

  1. Подключите источник питания к клеммам питания WallSwitch.
  2. Клеммы контактов реле подключите к входам питания уличного освещения.

Настройка WallSwitch

В приложении Ajax:

  1. Перейдите во вкладку Устройства .
  2. Выберите WallSwitch и перейдите в его Настройки .
  3. Установите необходимые параметры:
    • Режим работы реле: бистабильный или импульсный.

      Импульсный режим позволяет включать освещение на заданное время: от 0,5 до 255 секунд. Это может быть полезно, например, для включения подсветки дороги только на время парковки автомобиля.

    • Продолжительность импульса (если выбран импульсный режим): от 0,5 до 255 секунд.
    • Состояние контакта: нормально замкнут или нормально разомкнут.
  4. Нажмите Назад — настройки сохранятся.

Для большей информативности уведомлений переименуйте WallSwitch. Например, назовите устройство «Уличное освещение».

Подключение Ajax к электроцепи 12/24 В

Relay, промежуточное реле и уличное освещение можно запитать от одного источника питания. Подключите Relay к цепи питания уличного освещения согласно схеме ниже и настройте систему.

  1. Подключите источник питания к клеммам питания Relay.
  2. К одной из клемм контактов реле подключите «+» источника питания, а к другой клемме контактов реле — «+» осветительного прибора.
  3. Контакт «–» осветительного прибора подключите к «–» источника питания.

Настройка Relay

В приложении Ajax:

  1. Перейдите во вкладку Устройства .
  2. Выберите Relay и перейдите в его Настройки .
  3. Установите необходимые параметры:
    • Режим работы реле: бистабильный или импульсный.

      Импульсный режим позволяет включать освещение на заданное время: от 0,5 до 255 секунд. Это может быть полезно, например, для включения подсветки дороги только на время парковки автомобиля.

    • Продолжительность импульса (если выбран импульсный режим): от 0,5 до 255 секунд.
    • Состояние контакта: нормально замкнут или нормально разомкнут.
  4. Нажмите Назад — настройки сохранятся.

Для большей информативности уведомлений переименуйте Relay. Например, назовите устройство «Уличное освещение».

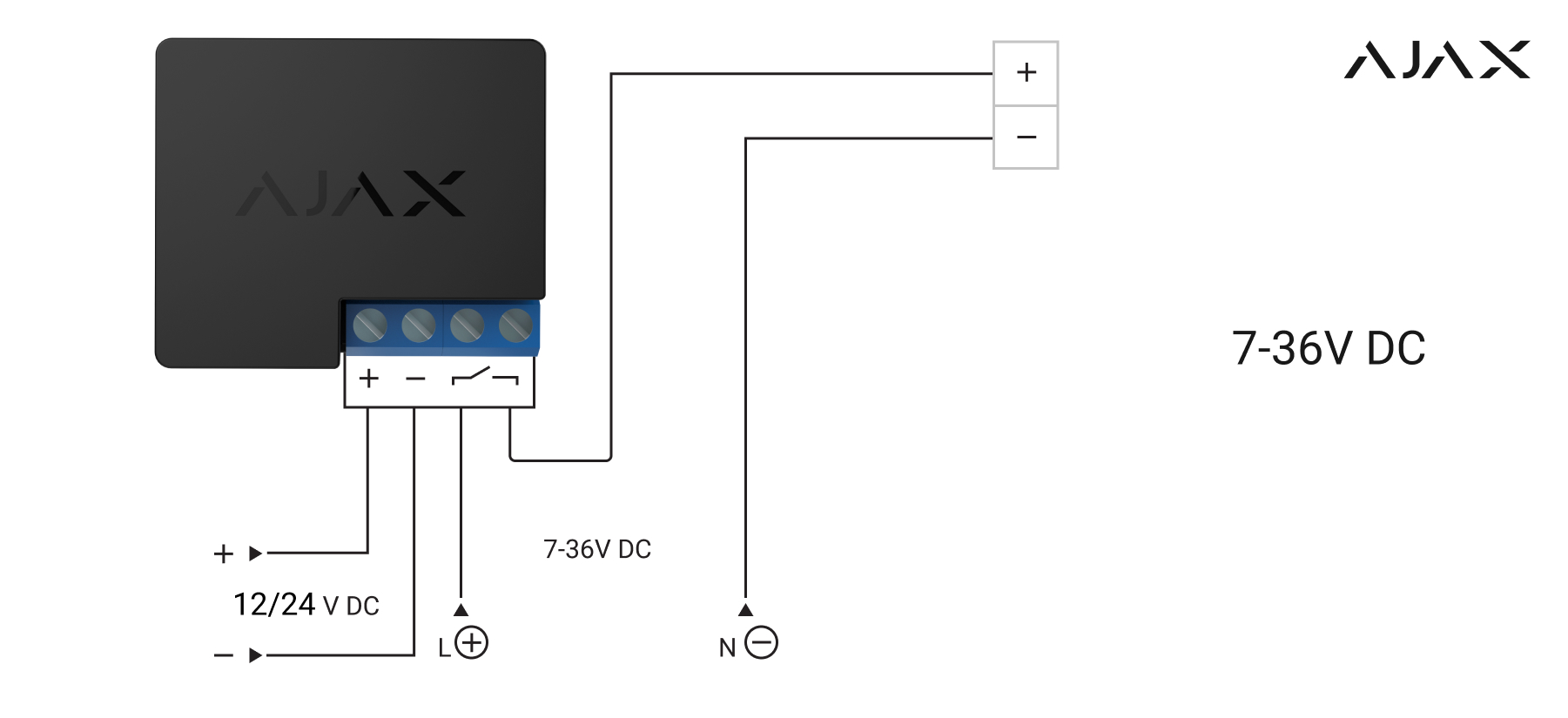

Подключение Ajax к электроцепи 36 В

Relay питается от источника питания 12/24 В. Уличное освещение запитывается от другого источника питания с напряжением 36 В. Подключите Relay к цепи питания уличного освещения согласно схеме ниже и настройте систему.

  1. Подключите источник питания 12/24 В к клеммам питания Relay.
  2. Подключите «+» источника питания 36 В к одной из клемм контактов Relay.
  3. Вторую клемму контактов Relay подключите к «+» осветительного прибора.
  4. Контакт «–» осветительного прибора подключите к «–» источника питания 36 В.

Настройка Relay

В приложении Ajax:

  1. Перейдите во вкладку Устройства .
  2. Выберите Relay и перейдите в его Настройки .
  3. Установите необходимые параметры:
    • Режим работы реле: бистабильный или импульсный.

      Импульсный режим позволяет включать освещение на заданное время: от 0,5 до 255 секунд. Это может быть полезно, например, для включения подсветки дороги только на время парковки автомобиля.

    • Продолжительность импульса (если выбран импульсный режим): от 0,5 до 255 секунд.
    • Состояние контакта: нормально замкнут или нормально разомкнут.
  4. Нажмите Назад — настройки сохранятся.

Дистанционное включение

Включение на расстоянии может осуществляться различными методами преимущественно посредством дистанционного пульта. Перед тем как решиться установить управление освещением с пульта, нужно понимать, что далеко не всегда есть потребность в покупке соответствующего оборудования. В маленьких квартирах нет необходимости пользоваться пультом, так как определенный светильник включается только при посещении конкретных комнат. Именно потому следует продумать, нужна ли вам подобная система.

Дистанционное включение света с пульта будет эффективным для квартир с несколько ярусными светильниками. К примеру, если в помещении есть люстра, несколько потолочных и настенных светильников, то удобно их запускать посредством ПДУ. Кроме главного ПДУ, могут использоваться небольшие брелоки с ограниченным функционалом, включающие свет непосредственно у ворот либо над входной дверью. Можно установить на компьютере специальное программное обеспечение для управления светильниками по всем доме.

Дистанционное управление светом обладает рядом преимуществ, в частности:

  • позволяет более экономно расходовать электричество;
  • делает процесс запуска/отключения осветительных приборов комфортным;
  • помогает обезопасить жилище от воров за счет эффекта присутствия.

https://youtube.com/watch?v=IeHBAWyAcrw

Зачем нужно управлять светодиодной лентой?

Обычные пользователи традиционно воспринимают светодиодные ленты как некое оригинальное средство для организации освещения потолка, карнизов для штор или стенных ниш. Способ реализации выглядит простым и понятным. Нужно купить рулон LED-ленты белого или желтого свечения, блок питания, выключатель, а затем установить и подключить все эти устройства. Да, самая простая схема обустройства светодиодной подсветки выглядит именно так. Но возможности освещения лед-лентами гораздо шире, и они давно переросли традиционные рамки. Согласитесь, что очень удобно управлять яркостью светодиодов, изменяя ее от едва заметной до максимальной. А ведь подобная функция легко реализуема при минимальных затратах. Видимо не все знают о существовании многоцветных RGB-лент, которые по одному нажатию с пульта изменяют свой цвет и интенсивность светового потока. Представьте себе потенциал таких лент для светового дизайна Вашей квартиры или дома. Утром можно выбрать бодрящий белый цвет, днем поменять его на спокойный зеленый, а вечером отдать предпочтение расслабляющему оттенку морской волны.

Монтаж и настройка системы освещения с дистанционным управлением

Система ДУ интегрируется в базовую электропроводку, выключатели играют роль размыкателей цепи при поступлении сигнала. Сложные модули управления могут менять показатели сети или отключать отдельные потребители, оставляя в рабочем состоянии другие. Для самостоятельного монтажа системы ДУ необходимо иметь опыт работы с электросетью и знать базовые правила техники безопасности. В целом, процесс устройства системы можно обозначить в виде следующей последовательности:

  1. Обесточивается домашняя проводка.
  2. Демонтируются старые кнопочные выключатели.
  3. На место кнопочных приборов устанавливаются электронные блоки, имеющие приемник, декодер сигнала и размыкатель.
  4. Контакты между сетевыми проводами и платой блока ДУ изолируются.
  5. В сеть подается ток, все элементы системы ДУ тестируются на исправность.

По желанию хозяина дома электронный выключатель может быть установлен в любой части сети, например, спрятан в распределительном щитке, замаскирован в дереве или декоративной фигуре, установлен внутри осветительного прибора. Работы по установке управляющего электропитанием оборудования необходимо проводить в строгом соответствии с техникой пожарной безопасности.

Все компоненты систем дистанционного управления освещением доступны в специализированных магазинах. При недостаточном опыте работы с электрооборудованием рекомендуется прибегнуть к услугам профессиональных электромонтеров.

Управление наружным освещением по астропрограмме

При отсутствии возможности прокладки дополнительных проводов в существующую систему освещения или использования технологии PowerLine можно воспользоваться способом управления, при котором каждый светильник регулируется по отдельности.

В этом случае осветительные приборы оснащаются пускорегулирующим оборудованием, включающим в себя функцию пересчета астрономического времени, на основании которого осуществляется переключение системы в другой световой режим и последующее снижение интенсивности излучаемого светильником светового потока в ночное время. Настройка функциональных характеристик светильников, т.е. снижение интенсивности свечения в ночное время, производится еще при их сборке. Основным преимуществом подобного решения является отсутствие необходимости в прокладке дополнительных управляющих проводов в случае реконструкции наружного освещения. Автоматическое включение освещения осуществляется посредством подключения питающей фазы к осветительным приборам, например, с помощью астрономических реле времени (таймеров) или сумеречных датчиков (датчиков освещенности).

Гибридные системы управления светом

Гибридная система управления освещением представляет собой комбинацию централизованных и беспроводных систем. Беспроводные и проводные устройства включены в одну систему и могут беспрепятственно обмениваться информацией друг с другом. Это отличный вариант для пространства, которое подвергается частичным обновлениям, когда некоторые из осветительных цепей можно запустить в центральное место, в то время как стены и потолки открыты.

Все упомянутые системы представляют собой различные формы систем управления освещением. Общим преимуществом, которым пользуются все эти системы, является удобство, которое они предлагают конечному пользователю. Эти системы спроектированы и запрограммированы на то, чтобы быть интуитивно понятными и легко управляемыми с целью облегчения вашей жизни. Для получения дополнительной информации о проектировании и покупке системы управления освещением, пожалуйста, заполните приведенную ниже информацию.

Возможности автоматики

Автоматизированная система управления наружным светом позволяет решать целый ряд задач. Условно их можно разделить на две группы — управленческие функции и контрольные.

Функции управления:

  1. Включение и выключение светильников.
  2. Программирование работы приборов по времени или реакции датчиков.
  3. Фазовые переключения на электролиниях.
  4. Принудительная перезагрузка микропроцессоров в шкафе управления.

Функции контроля:

  1. Проверка состояния линий подключения.
  2. Контроль линий ввода.
  3. Контроль работы контакторов и выходных автоматов-выключателей.
  4. Наблюдение за приборами учета расхода электричества.
  5. Мониторинг несанкционированного доступа в шкаф.
  6. Проверка состояния линии.
  7. Изучение неисправностей системы.
  8. Слежение за наличием возгораний.

F&Home — пример качественного продукта

Многие производители предлагают солидный ассортимент оборудования для беспроводного управления освещением. Достаточно отметить продукцию польской марки F&Home. Передатчики, предлагаемые для проводной и беспроводной систем, безусловно, являются оборудованием высшего класса. Особенно если говорить о функциональном и простом управлении не только освещением, но и другими элементами системы «умный дом».

Также стоит упомянуть систему F&Home Radio, которая сочетает в себе преимущества дистанционного управления с использованием радиоволн и предлагающей широкий спектр возможностей. С ними можно ознакомиться через мобильное приложение, интегрированное с системой, подходящей для работы с обоими популярными платформами Android и iOS.

Какие возможности предоставляет комплект F&Home Radio? На самом деле, все, что можно было бы потребовать от системы дистанционного управления освещением. Она выполняет основные задачи — включение и выключение отдельных источников света или их групп. Вдобавок, она позволяет контролировать их интенсивность, используя параметры затемнения. Также возможен вариант комбинировать систему с декоративным светодиодным RGB-освещением, благодаря которому возможно изменить цвет освещения в зависимости от потребностей или настроения.

Эта система также позволяет создавать расширенные сценарии на основе датчиков сумерек и движения. При этом у нее поддерживается возможность комбинировать различные источники освещения с другими устройствами, управляемыми приложением в сценах. Благодаря этому, одним нажатием в помещении можно сменить настроение так, чтобы оно подходило для романтических вечеров или для вечерней вечеринки с друзьями.

Кроме того, системы F&Home Radio оснащены программаторами времени. Это так называемые таймеры, благодаря которым можно легко планировать активацию и деактивацию источников света в отдельных помещениях или в зонах, прилегающих к зданию на определенный период и по расписанию. Это позволит, например, более эффективно разбудить любителей поспать, которые в зимнее время (когда за окном еще темно) с большим трудом встают с постели по утрам. Это также позволяет создать ситуацию, которая имитирует присутствие владельца дома в здании, когда он находимся вне дома. Так, свет, который включается каждый день в 7 часов утра, будет сигналом для потенциальных грабителей, что жильцы как в обычный рабочий день просто проснулись и пошли на работу.

Схемы питания и управления

В схемах питания ламп в сочетании с реле традиционно применяются: магнитные или индукционные балласты. Реже — электронные балласты (поскольку искажают радиосигнал, дают неустойчивое срабатывание). Чаще всего — таймеры для управления по календарю и по времени суток (с учетом праздников и выходных). Так или иначе, можно выделить три типа приборов автоматизированного управления уличным освещением:

Включение и отключение осветительных приборов с опорой на уровень текущей освещенности — вот принцип работы устройств на основе только фотореле.

В теории данный подход позволяет идеально управлять освещенностью на улице в зависимости от погодных условий и от времени суток: в пасмурную погоду свет включится раньше чем в ясный день. Но на деле очень много внешних факторов оказывают влияние на такую систему, например попадание грязи на датчик или изменение температуры схемы, — так возникают погрешности в нормальной, как хотелось человеку, работе реле.

Дистанционное управление уличным освещением

Срабатывание в определенное время — это принцип устройств исключительно на таймере

Не важно, какая погода, идет ли дождь или снег — утром свет ночной иллюминации будет погашен, а вечером будет включен — в соответствии с заданными пользователем параметрами настраиваемого таймера. Но как быть с тем, что световой день летом пребывает, а к зиме — убывает? В этом недостаток схем просто на таймере, нужно будет время от времени проводить корректировку. Более гибкая система — астротаймер

Этот тип контроллера представляет собой таймер, сопряженный с программой слежения за теоретическим движением солнца по горизонту. База данных относительно динамики положения Солнца над местностью с вашими координатами загружается в контроллер, и чем более совершенна программа — тем точнее работа системы автоматизации. Пользователю останется раз в 3 года менять блок питания системы и подводить контроллеру часы

Более гибкая система — астротаймер. Этот тип контроллера представляет собой таймер, сопряженный с программой слежения за теоретическим движением солнца по горизонту. База данных относительно динамики положения Солнца над местностью с вашими координатами загружается в контроллер, и чем более совершенна программа — тем точнее работа системы автоматизации. Пользователю останется раз в 3 года менять блок питания системы и подводить контроллеру часы.

Задачи, которые решает система управления освещением

  1. Экономия электроэнергии. Мы уже не раз писали, что использование автоматизированных систем позволяет в разы экономить потребляемую электроэнергию освещения, в зависимости от того, где применяется система. Энергоэффективность в каждом случае рассчитывается индивидуально.
  2. Поддержание постоянного уровня освещенности при наличии присутствия в помещениях.
  3. Группы освещения в помещениях и на прилегающей территории объединены в единую систему. В случае использования масштабируемых решений это обеспечит взаимодействие и контроль всех процессов системы управления.
  4. Автоматическое или полуавтоматическое управление освещением, интеграция с общей системой автоматизации и диспетчеризации здания.
  5. Автоматическое управление по заранее запрограммированным параметрам.
  6. Система позволяет контролировать присутствие, измерять текущую освещенность, управлять временем, и многое другое.

Существуют локальные системы управления, с применением только датчиков движения, присутствия и освещенности. Датчики в свою очередь уже имеют все необходимые устройства в одном корпусе для автоматического управления освещением по вышеуказанным факторам. В этих решениях датчики могут управлять не только освещением, но и другими нагрузками, такими как кондиционеры, вентиляторы, и другими. Их включение и выключение не должны зависеть от текущей освещенности. Например, когда человек заходит в кабинет, освещенности достаточно и свет не включается, но кондиционер должен включиться. Локальные системы, не могут в полном объеме интегрироваться в общую систему диспетчеризации здания, поэтому существуют шинные системы управления освещением которые работают на разных протоколах, и с помощью специальных шлюзов свободно интегрируются в различные системы верхнего уровня.

Выбор системы управления на расстоянии

При подборе аппарата с ДУ необходимо обратить внимание на ряд факторов. Следует проверить, соответствует ли мощность силового блока аналогичному показателю осветительного прибора, а также требуемому для питания выключателя напряжению

Последнее должно совпадать с количеством вольт в сети, к которой планируется подключать дистанционное устройство.


Устройство современного дистанционного выключателя, обладающего рядом дополнительных функций: реагирование на движущиеся объекты, защита от природных явлений и другие

Желательно также оценить необходимость дополнительных функций, которыми часто оснащаются модели: с одной стороны, они заметно расширяют сферу применения прибора, с другой – в конкретных ситуациях они часто остаются невостребованными.

Наконец, определенное значение имеет дизайн приспособления, его форма, цвет, размеры, наличие дополнительной подсветки, другие факторы.

Умная розетка iDevices Switch

Не пропустите:

  • Лучшие умные розетки 2021 года – c WiFi, GSM и другим…
  • Какую умную розетку стоит купить – обзор лучших моделей
  • Лучшие умные LED лампы, которыми можно управлять со смартфона через Wi-FI

Благодаря тому, что iDevices Switch как нельзя лучше дополняет лампу и любой другой электроприбор, при тестировании множества умных розеток данная модель набрала наибольшее количество баллов. Кроме того, здесь есть возможность голосового управления через персональных помощников Amazon Alexa и Siri посредством Apple HomeKit. А еще это единственная умная розетка, у которой разъем находится сбоку, и есть встроенное ночное освещение.

Использовать модификацию светильников с функцией астротаймера (локальная система управления)

Астротаймер, в зависимости от настроек, может самостоятельно включаться, выключаться и диммироваться в определенный момент времени, например на время сумерек, или за час до заката, или через 2 часа после рассвета, или при установке других значений.

Данные параметры устанавливаются либо на заводе перед отгрузкой заказа, или при монтаже изделий на месте их использования.

Рис.2. Пример программирования режимов работы таймера

Подобное решение позволяет экономить на подключении дополнительных устройств и повышает отказоустойчивость системы по причине снижения числа используемых компонентов.

Сумерки

В сутках существуют периоды, называемые «сумерки». Это время перед восходом Солнца и после заката, когда небо частично освещено рассеянным солнечным светом. Выделяют три вида сумерек: гражданские, навигационные и астрономические. Гражданские сумерки определяются как период, когда угол нахождения Солнца под горизонтом составляет от 0°50′ до 6°, навигационные сумерки — от 6° до 12°, а астрономические сумерки — от 12° до 18°.

Наибольший интерес для нас представляют навигационные сумерки. Именно в этот период освещение становится ближе к ночному, чем к вечернему, поэтому улицы городов нуждаются в искусственном освещении. Проще говоря, наружное освещение включается с началом навигационных сумерек (Солнце опускается ниже -6° ) и отключается с их окончанием (Солнце поднимается выше -6° ). Конечно стоит понимать, что в зависимости от погодных условий и в условиях городской застройки, включение может потребоваться раньше, чем Солнце опустится ниже -6° за горизонт.

Подробный и крайне наглядный рассказ о движении Солнца был найден на Youtube — Как солнце ходит по небу / How the sun moves across the sky (by daybit).

Управление освещением с использованием реле времени

Реле времени широко используются в схемах автоматики, в том числе для управления освещением.

Реле времени можно разделить на две большие группы:

  1. Программируемые реле времени — реле замыкает и размыкает свои контакты в соответствии с заданной программой;
  2. Таймеры — реле времени замыкает размыкает свои контакты на заданное время после приложения управляющего сигнала.

Программируемые реле времени и таймеры могут быть электронными и электромеханическими.

Программируемые реле времени могут быть с суточным (одна и та же программа повторяется каждые сутки), недельным (одна и та же программа повторяется каждую неделю) и годовым циклом (программа задаётся на год).

Базовая схема и принцип работы

Рассмотрим работу схемы управления освещением на базе программируемого реле времени, работающего по одной суточной программе.

Управление освещением при помощи реле времени. Базовая схема

Допустим, освещение должно быть включено ежедневно с 9:00 до 18:00. В реле времени устанавливаем текущее время и задаем программу, в соответствии с которой в 9:00 реле должно замкнуть свои контакты сроком на 9 часов. Ежедневно, при наступлении 9:00 реле времени KT1 замыкает свои контакты, силовая цепь оказывается замкнутой и освещение включено. Через 9 часов работа программы заканчивается и реле размыкает свои контакты — освещение отключается.

Схемы управления освещением нескольких линий при помощи реле времени

Для управления несколькими линиями по одной программе применяют реле времени в комбинации с контакторами. Контакторы включают и отключают питание, а реле времени управляет их работой.

Управление освещением при помощи реле времени и контакторов

Питание на катушки контакторов 1KM1, 2KM1, 3KM1 подаётся через трехпозиционный переключатель SA1 с нейтральным положением:

  • В положении «Ручное» питание напрямую подаётся на катушки контакторов KM и они замыкают свои пары контактов, освещение включается в соответствии с заданной программой;
  • В положении «0» цепь питания катушек контакторов разорвана и освещение отключено;
  • В положении «Автомат» питание на катушки контакторов подаётся через контакты реле времени KT1. Включением и отключением освещения управляет реле времени, замыкая и размыкая свои контакты в соответствии с заданной программой.

При необходимости, можно дополнить схему сигнальной лампой HL, включенной параллельно катушкам контакторов, которая будет информировать о включении освещения.

Управление освещением с использованием реле времени для лестничных клеток

Для экономии электроэнергии и управления освещением с нескольких мест используют реле времени из группы таймеров. Данный тип реле замыкают или размыкают свои контакты после подачи на их катушку управляющего сигнала, замыкание или размыкание контактов происходит с заданной временной задержкой.

Основное применение данный тип реле времени нашёл в схемах управления двигателями и схемах АВР (автоматического ввода резерва), но для управления освещением также используется. Например, для управления освещением лестничных клеток.

Рассмотрим применение и работу реле времени для решения данной задачи:

  1. В начальный момент времени контакты реле KT1 разомкнуты, освещение отключено. Кнопки SB1, SB2… установлены на каждом этаже лестничной клетки и подключены параллельно к управляющим контактам реле времени KT1.
  2. При нажатии любую из кнопок SB, на катушку реле времени KT1 поступает управляющий сигнал, оно замыкает свои контакты, освещение включается, а реле времени начинает отсчет.
  3. По прошествии заданного времени реле KT1 размыкает свои контакты и освещение отключается.
  4. Если при замкнутых контактах реле (т.е. до истечения заданного времени) поступает новый управляющий сигнал, то отсчет времени начинается заново.

Управление освещением лестничных клеток с использованием реле времени

Таким образом, человек, заходя на лестничную клетку, нажимает кнопочный выключатель SB и включает освещение. На следующем этаже опять нажимает кнопку и т.д. Через заданное время освещение на лестничной клетке отключается. Настройка задержки отключения выбирается таким образом, чтобы человек достаточно времени, чтобы дойти от одного кнопочного выключателя до другого.

Данную схему можно также использовать для управления освещением в коридорах. Она позволяет организовать включение освещения с нескольких мест (как при использовании импульсного реле) и при этом ещё сэкономить электроэнергию.

Способы управления светодиодной лентой

Теперь разберемся со способами управления LED-лентами посредством диммеров и RGB-контроллеров. Это хорошо всем знакомые пульты дистанционного управления: радиочастотные и инфракрасные, панели управления: беспроводные настенные\встраиваемые, проводные (устанавливаемые в разрыв электроцепи между блоком питания и лентой).

Пульты и панели управления

Команды, подаваемые с пульта/панели, принимаются диммером или контроллером, обрабатываются электроникой и исполняются в виде изменений параметров светового потока. Все просто и удобно. Вооружившись пультом, можно управлять LED-освещением, не сходя с любимого дивана и не отрываясь от просмотра футбольного матча или сериала.

Для одной зоны освещения, например потолка, достаточно комплекта из диммера/контроллера и пульта, продаваемых в одном наборе.

При необходимости организации многозонального управления контроллерами/диммерами с одного пульта/панели, все приборы покупаются отдельно. Типовой пример: нужно управлять 3 областями подсветки. Решение: покупаем трехзональный пульт плюс 3 контроллера. Итог: управляем каждой зоной по отдельности.

Управление светодиодной лентой со смартфона по Wi-Fi

Наши смартфоны стали поистине универсальным средством управления всевозможными бытовыми приборами и системами. Теперь возможно управлять и LED-лентами в одноцветном и многоцветном исполнении.

Требуется лишь приобрести контроллер, поддерживающий WiFi-управление. Команды с Вашего смартфона могут передаваться по Wi-Fi протоколу непосредственно на RGB-контроллер или на сетевой роутер с последующей ретрансляцией сигнала. Понадобится и программное обеспечение, которое можно скачать на PlayMarket.

3 лучших дистанционных выключателя

SONOFF T1 Gang

Sonoff T1 Gang на 2 канала

Относительно недорогой сенсорный выключатель на одного, двух или трех потребителей тока (в зависимости от комплекции), с возможностью управлять устройством при помощи как самого прибора, так и радиопульта на 433 МГц или WIFI соединением.

В клиентском ПО для смартфона или персонального компьютера предусмотрена возможность установки расписания включения потребителя тока по дням недели. Пропускная способность относительно невелика и составляет 400Вт.

ALFA ABK-3

Внешний вид ALFA ABK-3

Выключатель на три исходящие линии российского производителя. Имеет стильный черный огнестойкий корпус с тремя сенсорными клавишами и функцией их подсветки. Радиопульт не предусмотрен, но есть возможность управлять им при помощи голоса. Кроме того, обеспечена поддержка контроля освещения через WIFI соединение. Максимальный пропускаемый ток на потребителя – 600Вт.

Ясмарт T1W

Внешний вид Ясмарт T1W

Недорогой сенсорный прерыватель на 1 канал. Поставляется в корпусе белого цвета с подсветкой кнопки включения. Управляем через WIFI сеть с смартфона. В клиентском ПО есть возможность установки таймеров и проверки текущего состояния устройства.

Функции уличного освещения

Вне зависимости от масштаба объекта — будь это придомовая территория или автомагистраль — его нужно освещать в темное время суток. Свет нужен для безопасного передвижения жильцов дома, обеспечения движения автотранспорта, декоративной подсветки зданий или их отдельных элементов, освещения рекламы на билбордах и т. д.

Что касается частного жилья, помимо освещения подъезда к дому, подсветка выполняет следующие функции:

общее освещение территории (важно с точки зрения безопасности);
освещение ступенек в дом;
подсветка пешеходных дорожек;
освещение локальных участков (например, возле беседки);
декоративная подсветка архитектурных и ландшафтных особенностей участка.

Автоматическая система управления

Структурная схема одного из вариантов автоматизации управления уличным освещением

Аппаратно она состоит из двух уровней:

Верхний — панель диспетчерского управления уличным освещением, находится на предприятии, в ответственности которого находятся осветительные сети (Горсвет или коммунальщики). Контролируется дежурным или диспетчером. На него стекается вся информация с нижнего уровня, и осуществляется изменение параметров или программ его работы.

Диспетчерский центр управления уличным освещением

Нижний — щит управления уличным освещением находятся на участках сетей освещения. Щиты коммутируют работу осветительных приборов и контролируют их состояние без присутствия работников.

Щит управления освещением системы АСУНО

Связь между верхним и нижним уровнями может осуществляться несколькими способами. Как правило, оборудование, поставляемое производителями поддерживает все функции. Поэтому предприятие выбирает вариант, наиболее выгодный для конкретной ситуации. Иногда в системе одновременно используют несколько каналов.

Поэтому перечислим все способы коммутации:

  1. Модемный канал — через линии обычной телефонной сети. Один наиболее дешевых способов. Недостатки только в том, что не всегда телефонная сеть находится рядом, а прокладка отдельной линии может быть затратной. Также за телефонную связь нужно вносить хоть небольшую, но все-таки плату.
  2. GSM канал — с помощью сотовой сети. Оборудование недорого, подключиться можно быстро и практически в любом месте. Недостаток — значительная оплата за пользование сетью.
  3. LAN линии — блок управления уличным освещением и аппаратура диспетчера соединяются витой парой. Этот канал не требует оплаты за связь сторонним организациям, но требует прокладки линий к каждому шкафу. Выгодно только при небольшой отдаленности оборудования верхнего и нижнего уровня.
  4. Радиоканал — как и понятно с помощью радиосвязи. Оборудование дороже, чем в других случаях, зато не требуется оплата за канал. Минус один — плохая помехозащищенность.

Возможности автоматической системы управления

Перечислим основные возможности системы, причем обратите внимание — все операции и передача данных осуществляется в режиме реального времени и с возможностью работать не с каждым щитом управления отдельно а и группировать их. Функции управления:

Функции управления:

  1. включение и выключение каждого источника освещения по команде;
  2. программирование включения осветительных по времени или от состояния датчиков (освещенности и других), возможно введение почасового, календарного и сезонного графика работы;
  3. переключение фаз на линиях питания осветительных приборов, в том числе и  программно — по времени, или в зависимости от параметров питания на вводе в шкаф;
  4. принудительная перезагрузка микропроцессорной системы шкафа управления.

Функции контроля:

  1. контроль состояния линий подключения освещения (есть или нет напряжение его параметры, ток, наличие короткого замыкания, перекос фаз, косинус фи);
  2. контроль состояния линий ввода (есть или нет напряжение его параметры, ток, перекос фаз, косинус фи);
  3. контроль состояния контакторов и автоматических выключателей на выходах (включен/выключен);
  4. контроль прибора учета расхода электроэнергии (показания, пики, тарифы);
  5. контроль несанкционированного доступа в шкаф (при открытии без разрешения, или взломе отправляется информация диспетчеру);
  6. состояние линий связи (уровень сигнала и т. п.);
  7. диагностика неисправностей системы;
  8. контроль возгораний, датчики сигнализируют о резком повышении температуры.

Система управления уличным освещением почти всегда имеет встроенный источник питания. При отключении электроснабжения, она в течении не менее чем часа остается на связи, и сообщает об изменениях параметров.

Также стоит отметить, что почти всегда дублируется сохранение данных. Информация о ситуации записывается и хранится не только у диспетчерской аппаратуры, но и в оборудовании шкафов (щитов управления на местах). Если отсутствовала связь, то можно восстановить ход событий считать через память щита управления (как говорилось выше, он энергонезависим).

Способы дистанционного управления

Дистанционное управление светом бывает проводным и беспроводным, ручным и автоматическим, при этом чаще всего работает за счет инфракрасных, микроволновых, радиочастотных, звуковых и ультразвуковых волн. Но мы будем рассматривать самые удобные и наиболее популярные варианты дистанционного управления светом.

Сложный: Управление по радиоканалу

Самым эффективным способом считается радиочастотное управление.

Благодаря такому управлению удается:

  • Осуществлять включение и выключение света с помощью пульта ДУ, ПК, телефона и остальных мобильных гаджетов;
  • Увеличить радиус действия радиоканала до 100 м;
  • Использовать в работе усилитель сигнала для более точного управления.

В такую систему управление светом входят такие элементы:

  • Пульт ДУ;
  • Аккумулятор;
  • Контроллеры управления, входящие в исполнительный блок управления.

Продуманная конструкция исполнительного блока позволяет устанавливать его в более подходящем месте (в люстре, в распределительном ящике или в розетке). Благодаря такому расположению исполнительные элементы системы прячут от посторонних глаз. С его помощью удается управлять любыми типами ламп, причем не только одним светильником, но и группой.

Какие задачи решает система управления освещением

  1. Экономия электроэнергии. Автоматизированные системы позволяют экономить потребляемую электроэнергию. Энергоэффективность в каждом случае нужно рассчитывать индивидуально.
  2. Устройства позволяют поддерживать постоянный уровень освещенности.
  3. Группы освещения в разнообразных помещениях можно объединить в единую систему. Это обеспечивает взаимодействие и контроль всех процессов системы управления.
  4. Система позволяет контролировать присутствие человека, измерять текущую освещенность и управлять временем. Конечно, в современных устройствах могут присутствовать и другие функции.
  5. Автоматическое управление будет осуществляться по запрограммированным параметрам.

В специализированных магазинах также можно встретить и локальные системы. В них используются датчики движения, присутствия и освещенности.

Датчики движения для освещения

Используя подобные датчики можно управлять не только освещением, но и другими нагрузками. Специалисты утверждают, что локальные системы не могут в полном объеме интегрироваться в общую систему диспетчеризации. Поэтому нужно воспользоваться шинными системами управления освещением, которые способны осуществлять рабочий процесс на разных протоколах. Эта задача осуществляется с помощью шлюзов, которые свободно интегрируются в различные системы верхнего уровня.
