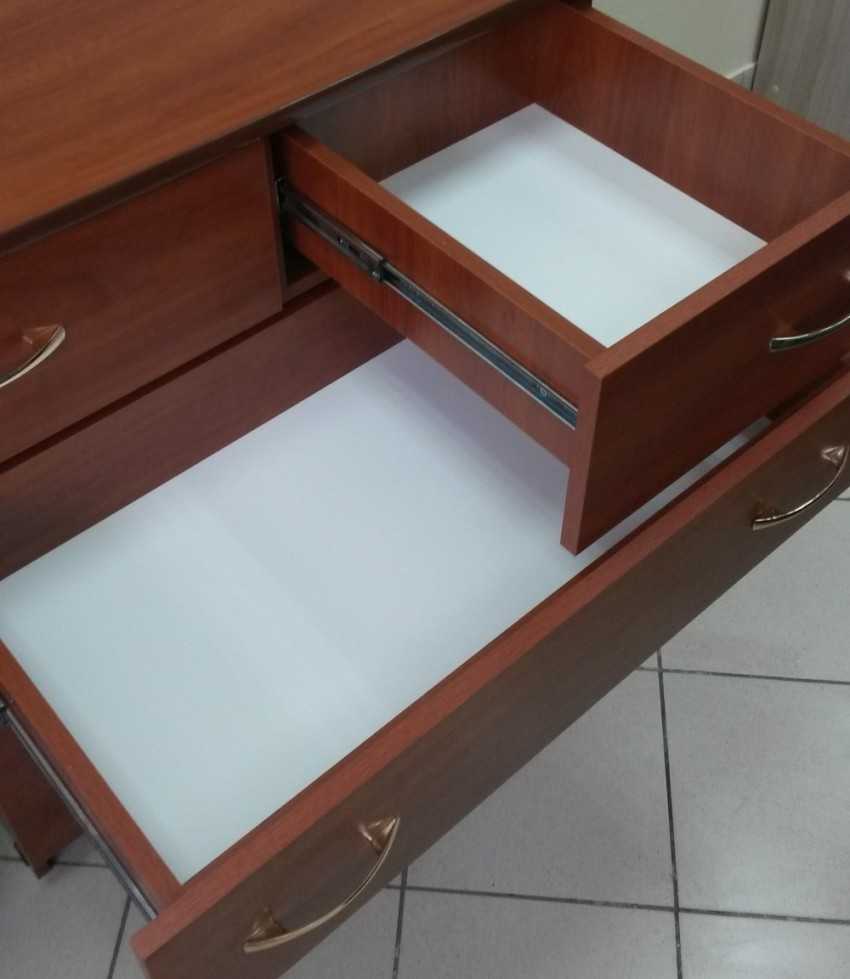

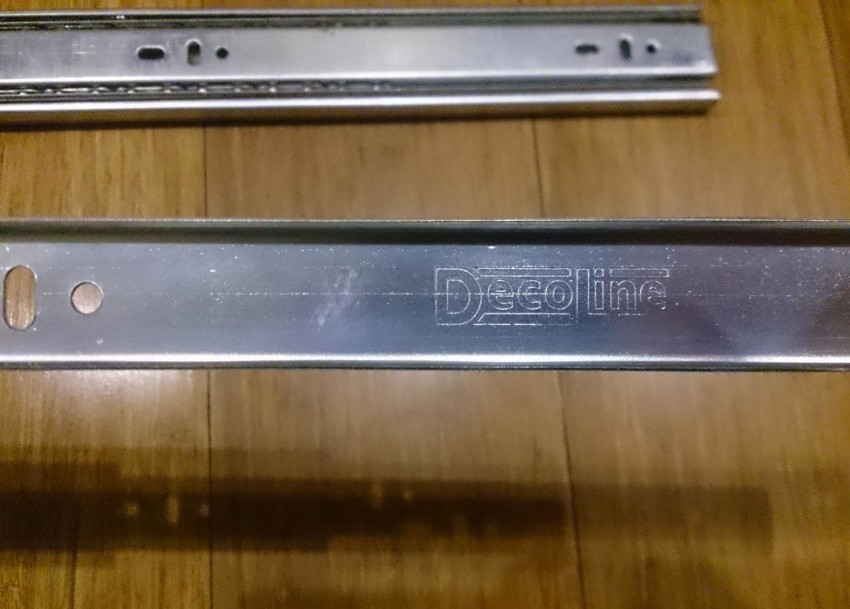

Фото направляющих для ящиков

Также рекомендуем просмотреть:

  • Как выбрать утюг
  • Какую плитку выбрать
  • Какой котел выбрать
  • Как выбрать вытяжку
  • Пространство под лестницей
  • Уборка квартиры
  • Как выбрать стиральную машину
  • Как выбрать роутер
  • Как выбрать кухню правильно
  • Как выбрать телевизор
  • Как выбрать отопление
  • Как выбрать уровень
  • Как выбрать кабель для внутренней и наружной прокладки
  • Как выбрать шторы
  • Как выбрать люстру
  • Как выбрать диван
  • Как выбрать матрас
  • Как выбрать окна
  • Какой ламинат выбрать
  • Какую ванну выбрать
  • Как выбрать ортопедическую подушку и матрас правильно
  • Какие обои выбрать
  • Какой шуруповерт выбрать
  • Потеют пластиковые окна
  • Кондиционеры для квартиры
  • Хранение игрушек
  • Раздвижные межкомнатные двери
  • Как выбрать увлажнитель
  • Как выбрать пластиковые окна
  • Как выбрать смеситель
  • Кладовка в квартире
  • Меловая доска
  • Как выбрать холодильник
  • Маленькая гардеробная
  • Как выбрать пылесос
  • Межкомнатные перегородки
  • Идеи зонирования
  • Какой пол выбрать для частного дома и квартиры

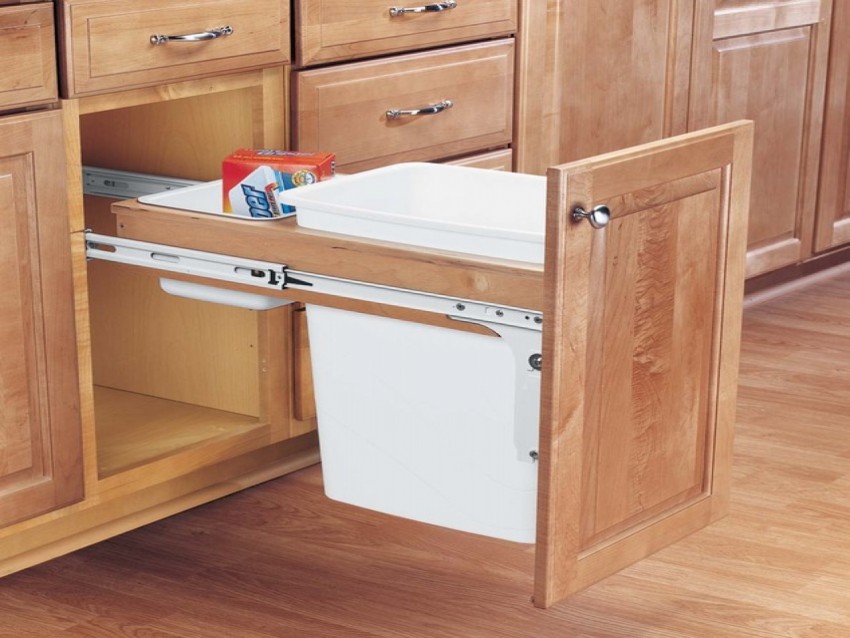

Роль в мебельном производстве

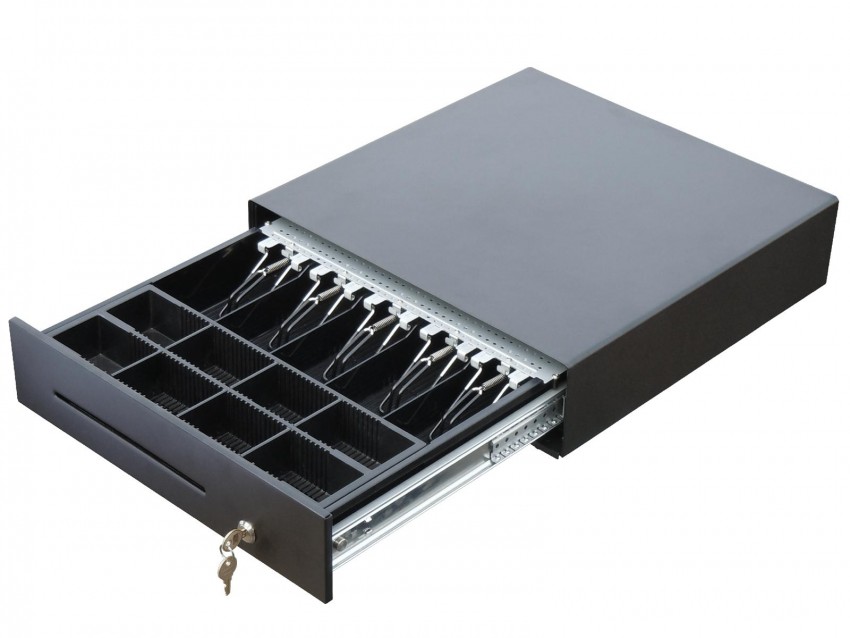

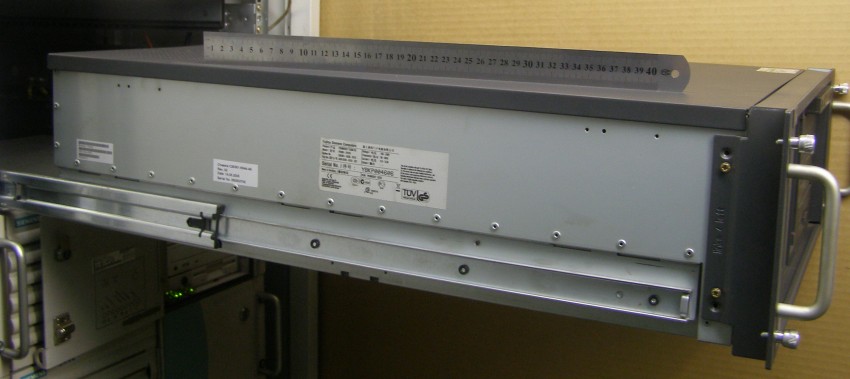

И хотя полезные свойства телескопических устройств были оценены в различных сферах деятельности, в основном подобные механизмы используются в процессе изготовления различной мебели.

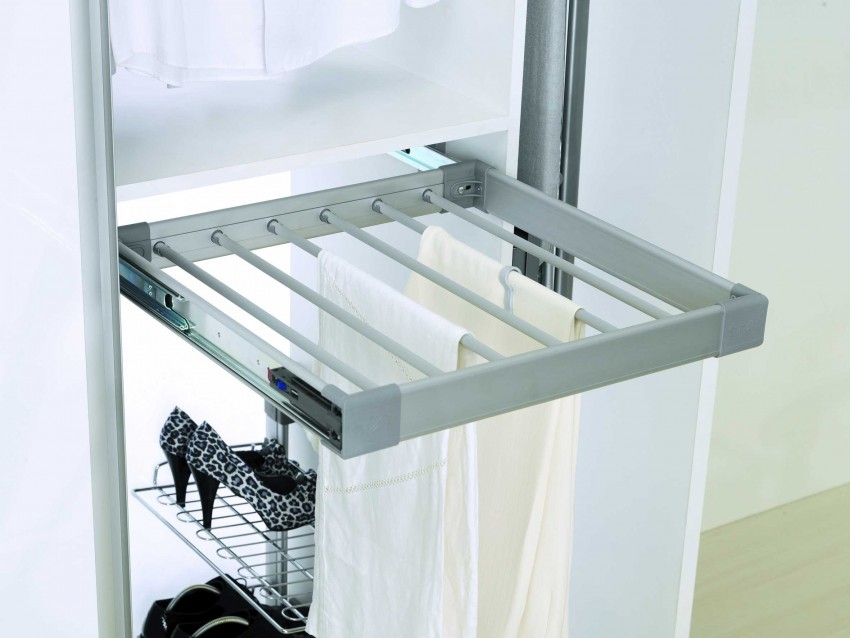

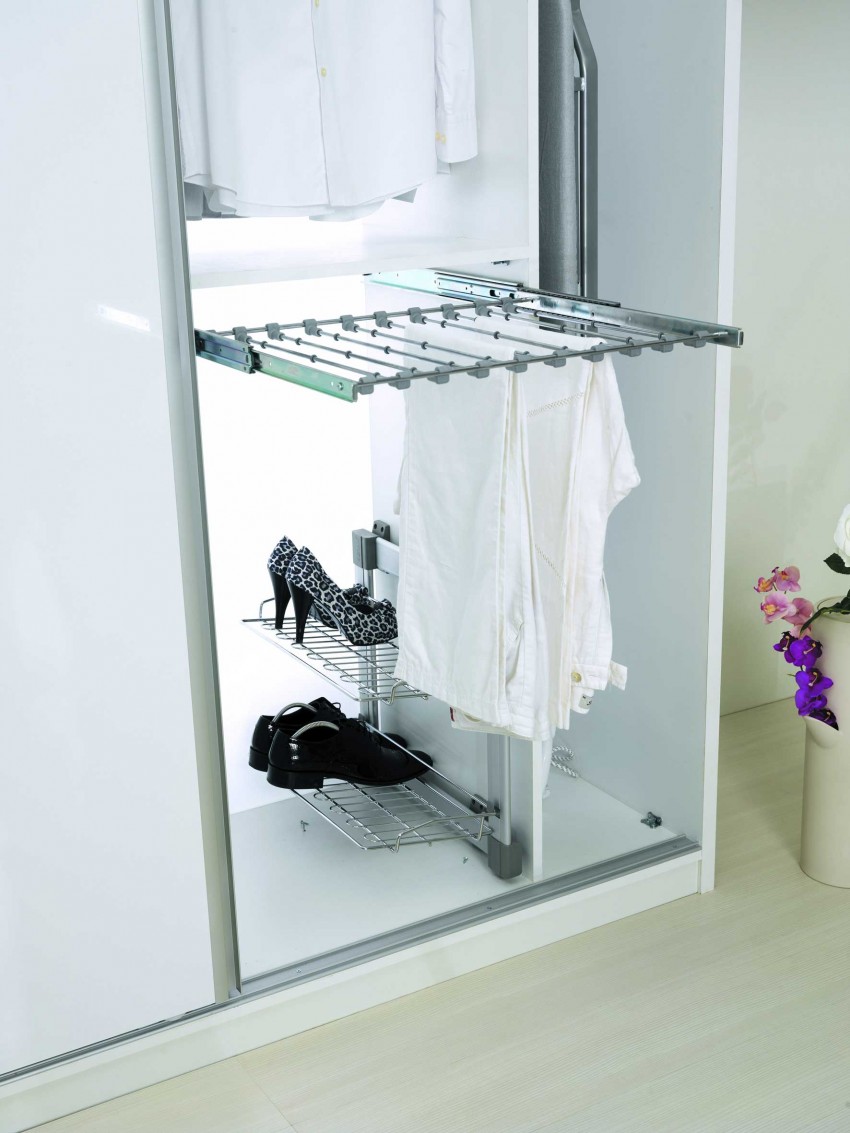

Один из примеров такого применения – это гардеробы с использованием складных штанг для вешалок, различные тумбы для обуви и комоды, шкафы с выдвижными ящиками. То есть любая мебель, позволяющая сэкономить пространство или же повысить комфортность применения мебели.

Стоит отметить, что шариковые направляющие положительным образом сказываются не только на удобстве, но и на эффективности использования мебели. Ведь доставать и убирать вещи гораздо проще и комфортней, к тому же свободный доступ дает возможность занимать полезное пространство в шкафу.

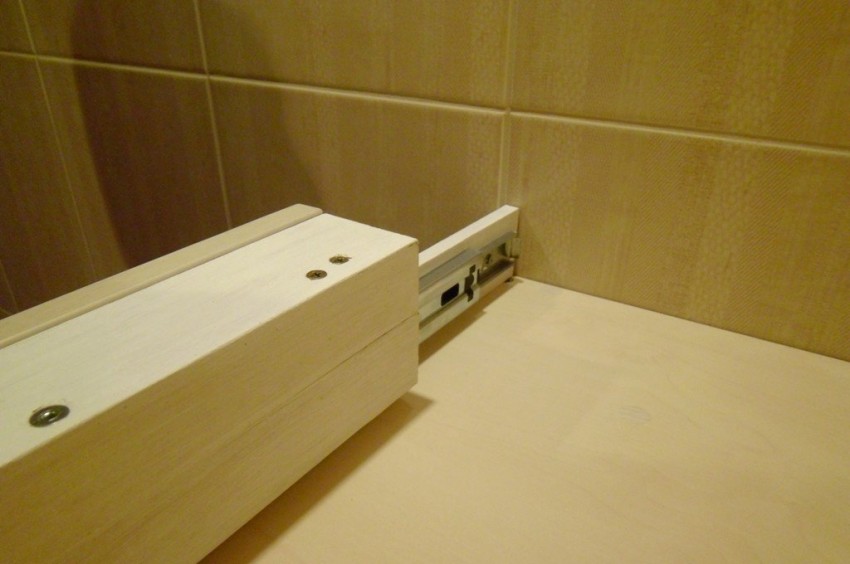

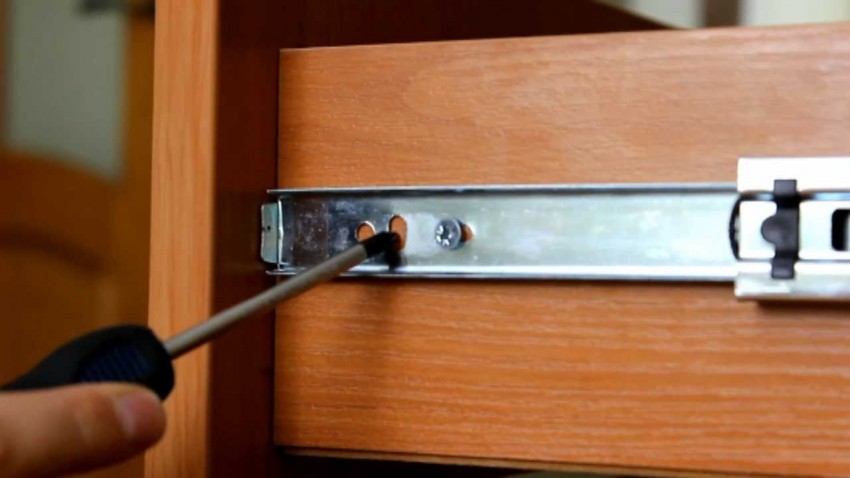

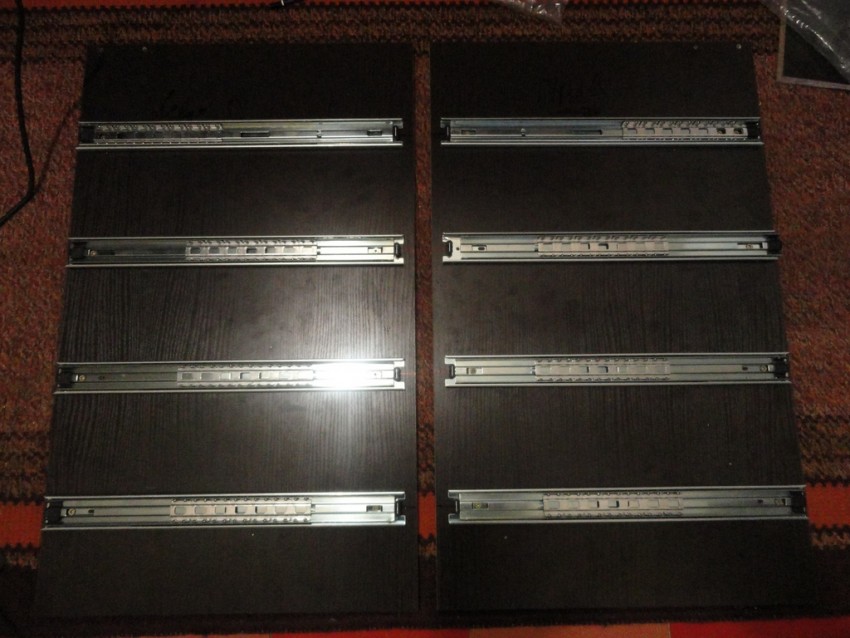

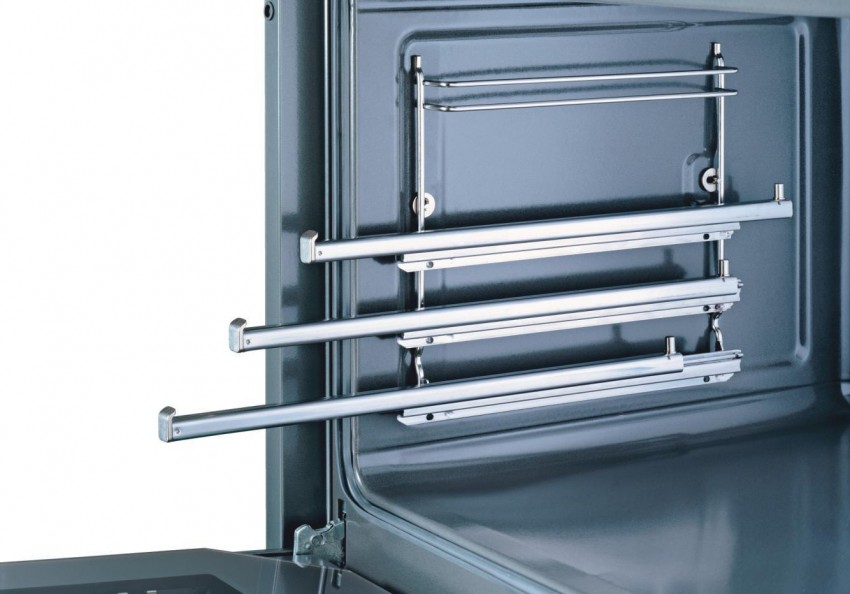

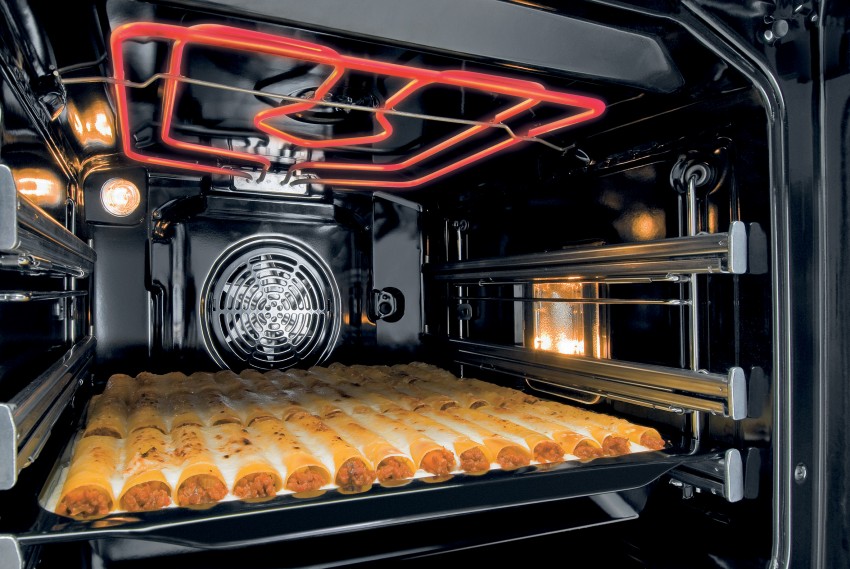

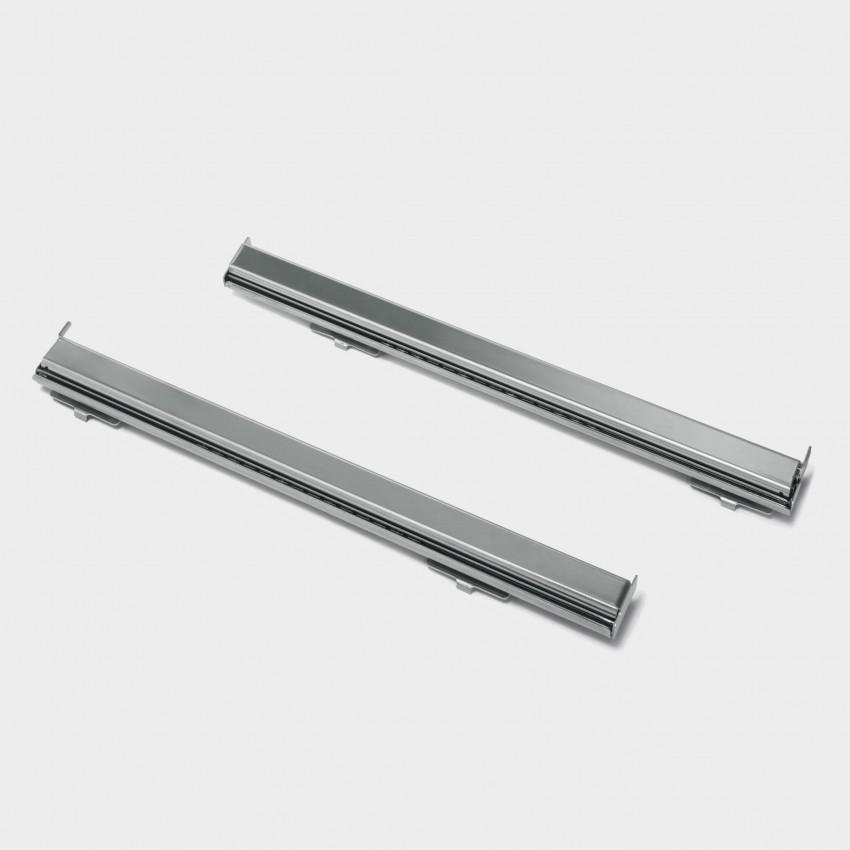

Ручная сборка

Как установить направляющие? Это простой и быстрый процесс, не требующий специальных навыков.

Порядок действий:

  1. Установить металлический каркас в пазы на обе боковые стенки камеры.
  2. Сопоставить полозья с направляющими в каркасе. Работу лучше начинать с дальней стороны каркаса. Во время сопоставления направление стопоров на полозьях должно быть вверх.
  3. Слегка нажать на полозья до характерного щелчка – это будет свидетельствовать об их успешной фиксации.
  4. Аналогичные действия провести для закрепления второго элемента на противоположной стенке и элементов на остальных уровнях.

После установки проверяют исправность системы. Если все функционирует нормально, духовка готова к использованию.

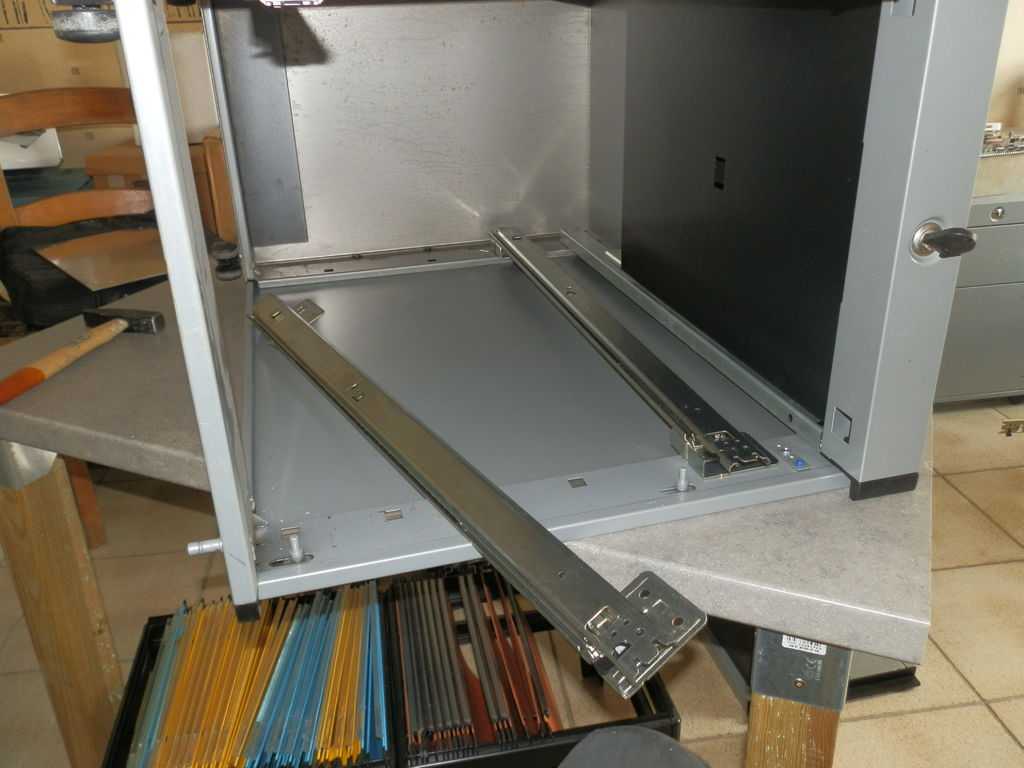

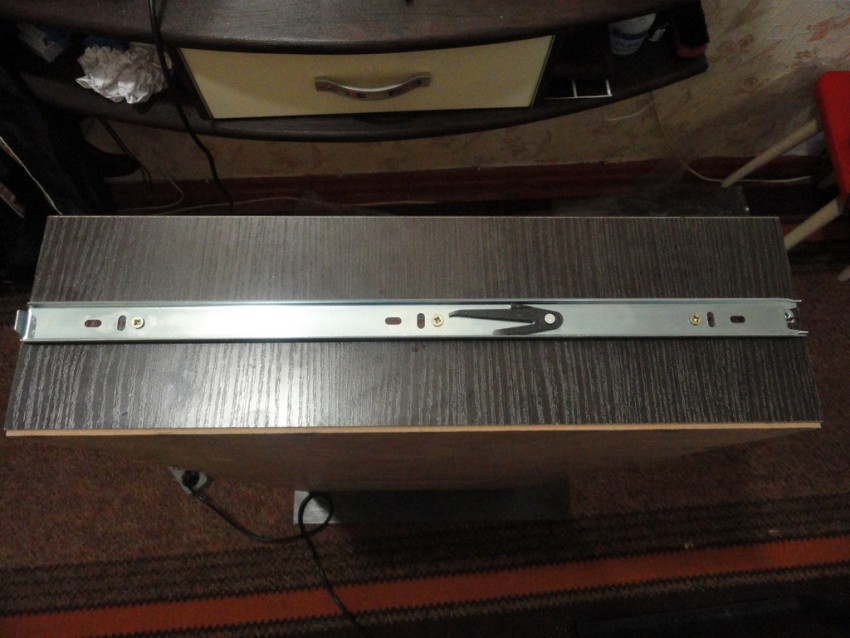

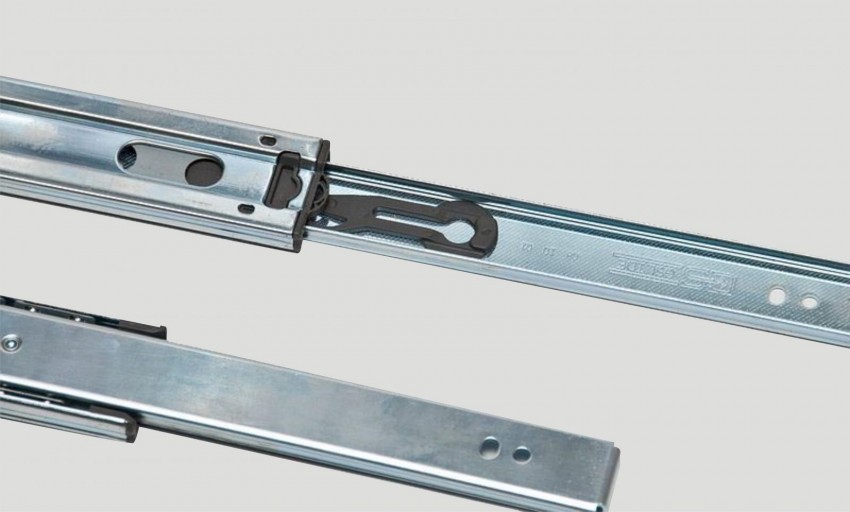

Как снять выдвижной ящик

Вытащить конструкцию несложно: на поверхности направляющих с левой и правой стороны заметны зажимы (язычки) черного цвета. Для полного высвобождения достаточно зажать эти «флажки» с обеих сторон и легонько потянуть ручку в свою сторону.


На разных предметах мебели система может несколько отличаться.

К примеру, если у мебели есть телескопические направляющие с колесиками, нужно просто приподнять планочку, чтобы колесики сошли с рейки – конструкция прекрасно выдвинется с минимальными усилиями.


Последовательно выполняя каждое действие, вы сможете с лёгкостью вытащить их из направляющих и не повредить при этом элементы конструкции.

Если отсутствуют «усики» и колесики, рейку придется просто отсоединить. С одной и другой стороны откручиваются шурупы, и полка вытаскивается.


Для того чтобы всё вернуть на место выполняйте пункты данной инструкции в обратной последовательности.

Из комода

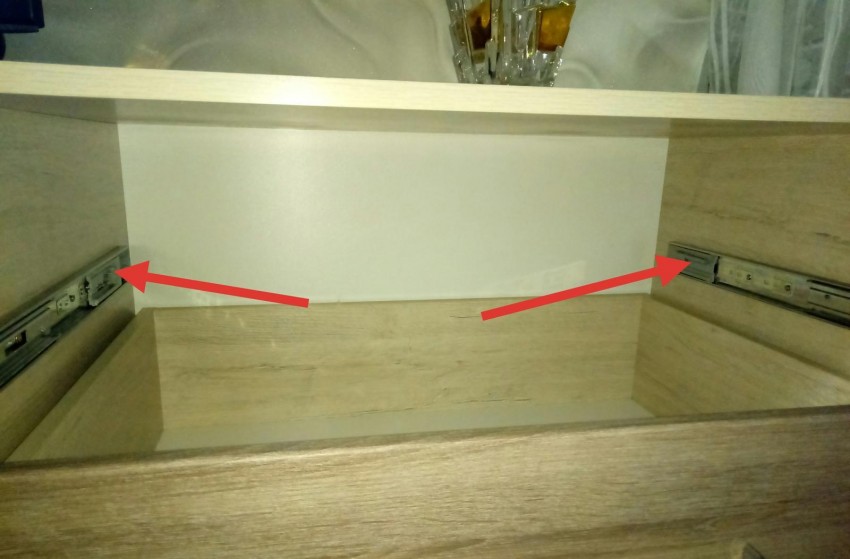

Чаще всего извлекать полку из комода приходится, когда внутри находится вещь или предмет, не позволяющий полностью закрыть конструкцию.


Опустив с обеих сторон пластмассовые держатели и, удерживая их в таком положении, начинайте плавно выдвигать ящик до конца, вытаскивая его таким способом.

Неважно, есть ли здесь доводчик или нет, выполняются такие действия:

  • максимально, насколько позволят направляющие, вытянуть полку на себя;
  • надавить и слегка повернуть на фиксатор из пластика, который расположен в месте, где планки фурнитуры сходятся между собой;
  • повторить действия для другой стороны, немного потянуть механизм и вытащить его.


Какая именно у вас модель можно понять, только попробовав отпустить стрелку. Если она не идёт вниз, то не нажимайте сильнее, иначе сломаете и повредите конструкцию. Просто поднимите её вверх и всё получится.


На выдвигающейся части существуют специальные стоперы в виде пластмассовых язычков, которые предотвращают самостоятельное полное выдвижение конструкции.

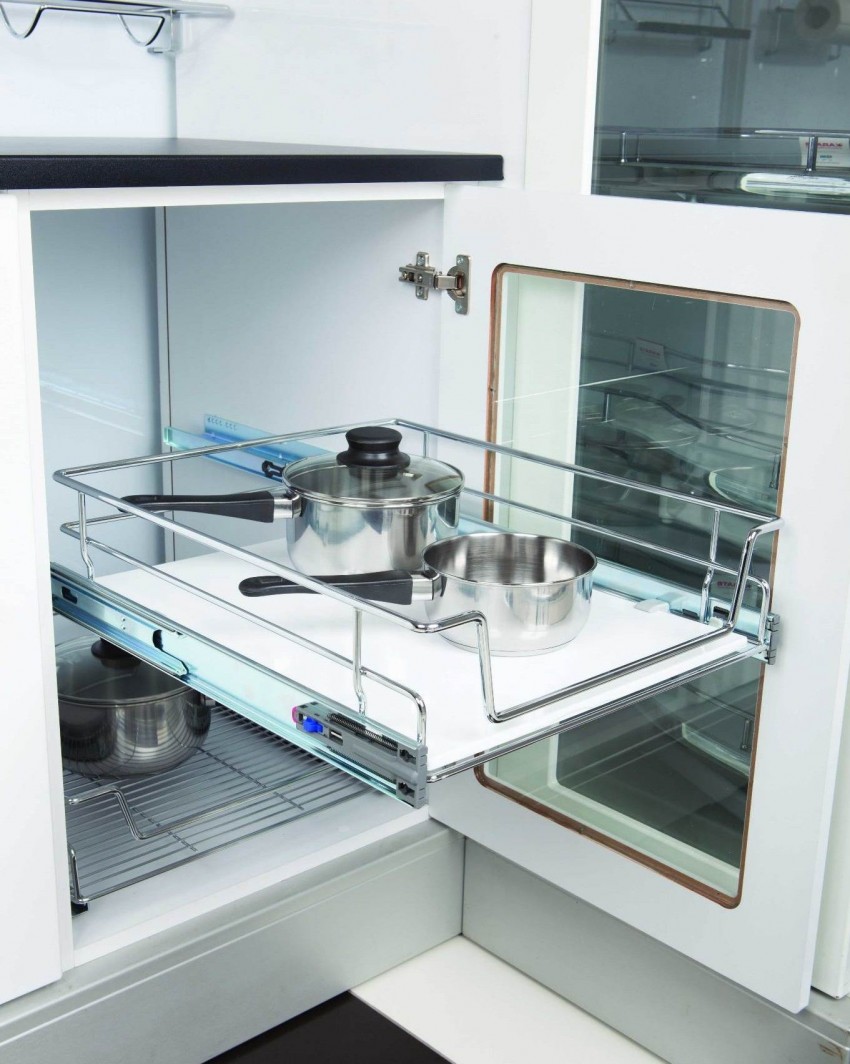

Кухонного гарнитура

Чтобы открыть или снять полку на кухонной мебели, придется выполнить ряд таких действий:

  • освободите от вещей и откройте конструкцию до упора;
  • на прорези внутренней прорези расположен флажок черного цвета, из пластика;
  • отожмите «усик» с помощью небольшой плоской отвертки: нажмите ею на флажок и потащите его на себя.
  • когда «усик» выйдет за торцевую часть корпуса, нельзя вытаскивать его дальше. Попробуйте опустить флажок вниз, если не получается – поднимайте вверх;
  • одновременно отжимайте зажимы с обеих сторон, тяните ящик на себя.


Только при правильном понимании того, как работает вещь, можно грамотно её эксплуатировать.

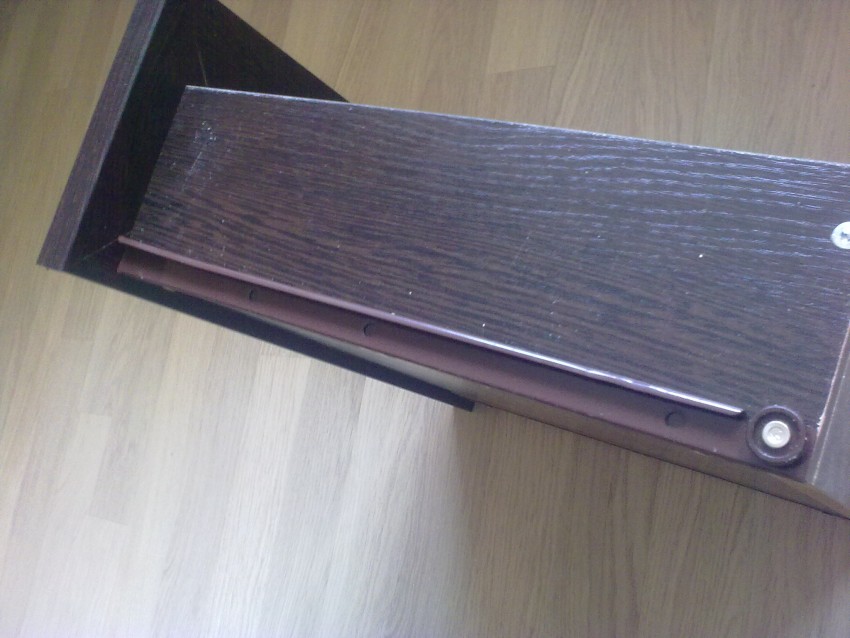

Роликовые телескопические направляющие

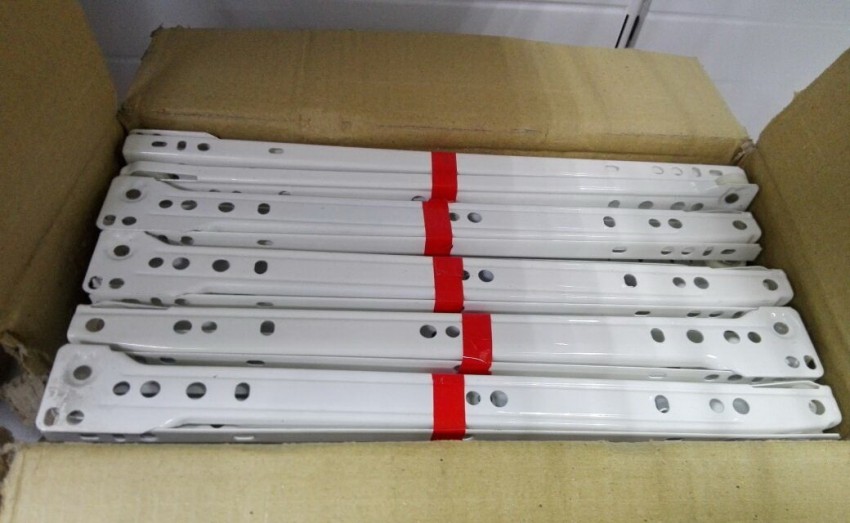

Роликовые направляющие считаются самыми бюджетными и доступными. Для надежной установки не требуются специальные навыки или оборудование. Конструкция состоит из двух металлических полосок, одна из которых крепится к дну короба, вторая — к стене шкафа или комода.

Недостатком такого вида является шум при движении ящика, на что можно закрыть глаза, учитывая низкую цену изделия.

Неверные расчеты при установке ведут к преждевременному стиранию роликов. Расстояние между стенками шкафа и ящика должно равняться 125 мм с каждой стороны, иногда допускается 130 мм.

Выбор телескопических направляющих

Чтобы правильно подобрать телескопические направляющие, необходимо учитывать:

  • разновидность системы;
  • технические параметры;
  • производителя.

Виды телескопических направляющих

Произвести классификацию направляющих телескопического типа можно по следующим признакам:

  1. по виду движущего механизма. Направляющие могут быть на роликах или шариках. Роликовые системы отличаются возможностью выдерживания меньшей нагрузки, меньшим сроком использования, но и меньшей стоимостью. При движении роликов могут появляться посторонние шумы;

Разновидности телескопических направляющих

  Как правило, роликовые телескопы устанавливаются на бюджетную мебель.

  1. по степени выдвижения. Телескопические направляющие могут быть полного или частичного выдвижения. При монтаже системы с частичным выдвижением задняя часть ящика будет недоступна для просмотра содержимого, но стоят такие направляющие существенно меньше;

Отличия направляющих по степени выдвижения ящика

  1. месту установки. Как установить направляющие-телескопы? Выпускаются телескопические направляющие, монтаж которых производится на боковой поверхности ящика и нижней поверхности (скрытый монтаж). В первом случае будет существенно уменьшено рабочее пространство комода (шкафа, тумбы или иного предмета мебели).

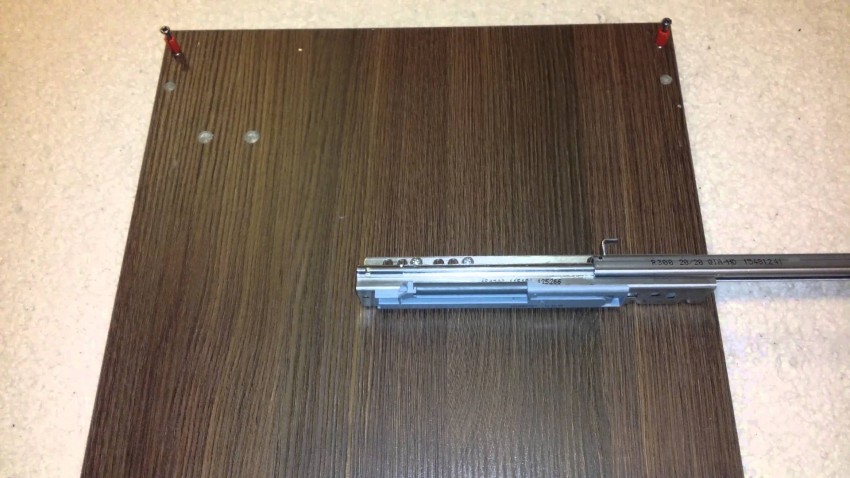

Комплект телескопических направляющих скрытого монтажа

Определение технических параметров

При выборе выдвижных систем рекомендуется учитывать:

длину направляющих;

  Длина направляющей должна быть равна глубине ящика. Допускается уменьшение длины на величину не более 15%.

максимальную нагрузку.

Все параметры указываются в технической документации.

Производители

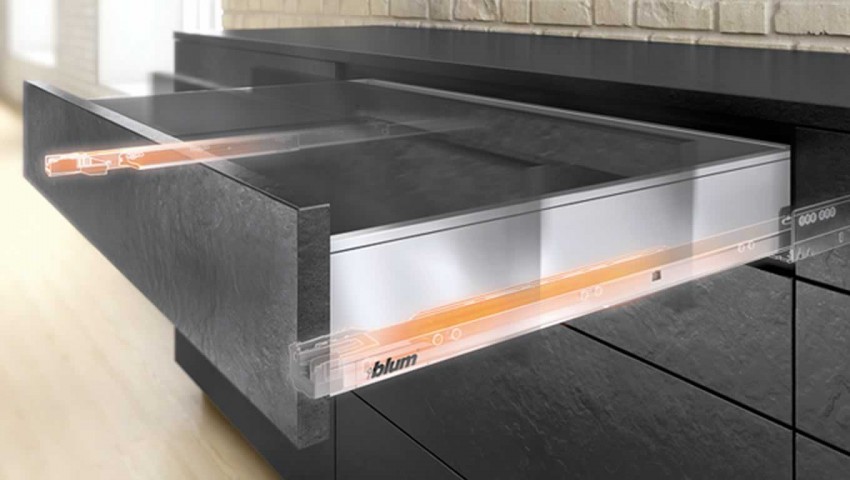

Наиболее популярным производителем выдвижных систем является компания Blum (Австрия). К каждому комплекту направляющих прикладывается подробная инструкция, в которой указывается, как правильно установить системы, как снять выдвижной ящик без демонтажа направляющих, как ухаживать за фурнитурой.

Также можно обратить внимание на компании:

  • Hettich (Германия);
  • Fgv (Польша);
  • Boyard (Россия).

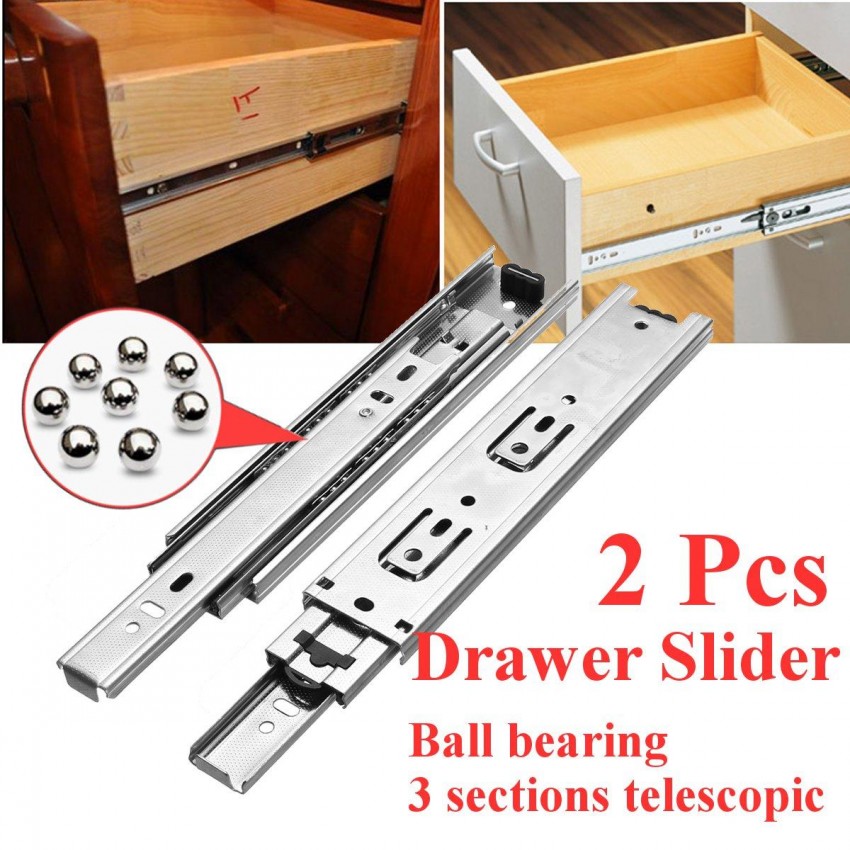

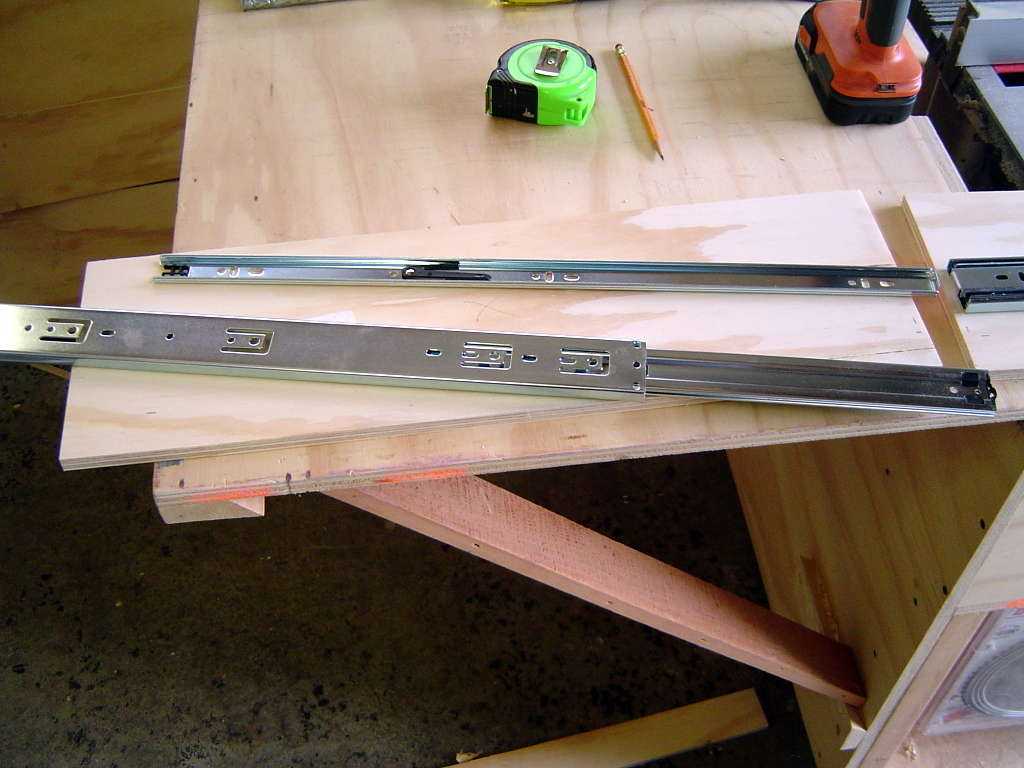

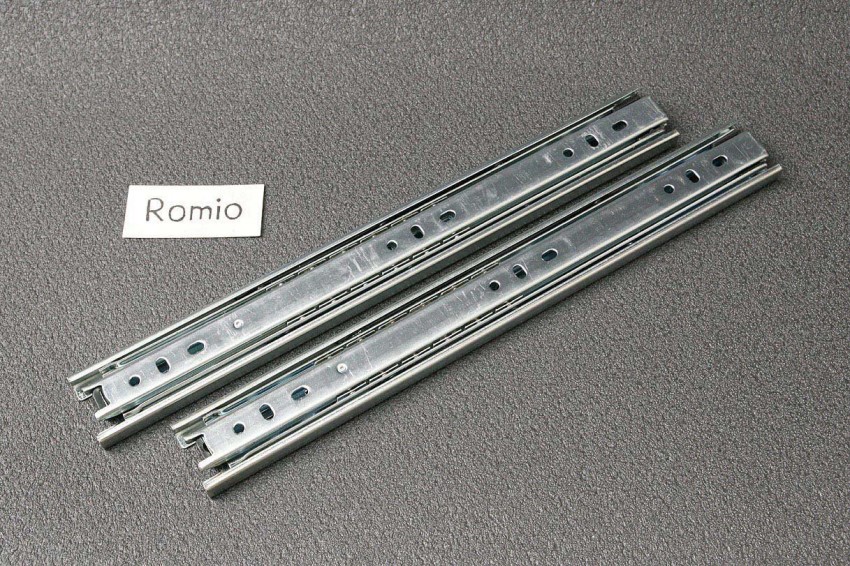

Разновидности шариковых направляющих

Несмотря на простоту конструкции, шариковые направляющие могут обладать различной формой и уникальным набором функций. Теоретически их можно разделить по таким характеристикам:

  • наличие возможности разукомплектации на разборные и неразборные;
  • количество так называемых ступеней (бывают двухмекционные и многосекционные);
  • тип самой конструкции – одноуровневый и многоуровневый.

Обычно стоимость неразборных механизмов немного ниже, чем их фрагментируемые аналоги. А все дело в том, что именно при установке последних, необходимо использовать специальные методы производства рельс и методов крепления на них шариков. Именно с помощью данных шариков производится свободная сборка и разборка устройства без опасности потери мелких деталей.

Ценовой вопрос может также различаться и в зависимости от числа предусмотренных ступеней, и от количества уровней, которые задействуются в системе. То есть, чем сложнее конструкция самого механизма, тем больше цена.

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.

Существует множество разновидностей шариковых направляющих

Таблица 1. Виды шариковых направляющих

Критерий Описание видов
Наличие возможности разукомплектовать устройство По данному критерию можно выделить:разборные шариковые направляющие;
неразборные модели.
Количество «ступеней» По данному параметру можно поделить существующие разновидности направляющих интересующего нас типа на:состоящие из двух секций;
многосекционные.
Тип конструкции Согласно искомому пункту, можно выделить шариковые направляющие:многоуровневые;
одноуровневые.
Способ установки устройства Монтаж интересующих нас деталей может осуществляться двумя способами:сразу на боковые поверхности оснащающихся механизмом ящиков;
внутри пазов, проделанных специально под интересующую нас цель в боковых поверхностях.

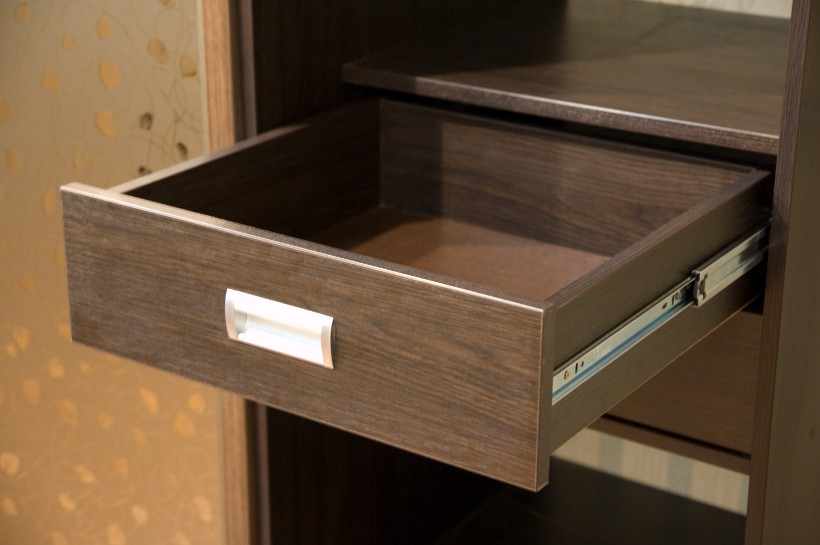

Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес

Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.

Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.

Такие направляющие подходят для установки к ящикам практически из любого материала

На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.

Роль шариковых направляющих в мебельном производстве

Невзирая на то, что принцип работы устройств телескопического типа используется для создания множества изделий в различных сферах научной и практической деятельности человека, наиболее часто их все же продолжают применять в области изготовления корпусной мебели различного типа.

Шариковые направляющие нужны, чтобы оснащать ими мебель, которая затем становится значительно более функциональной, а кроме того:

  • позволяет ящикам выдвигаться бесшумно;
  • увеличивает допустимую нагрузку, которая оказывает непосредственное воздействие на ящик, продлевая срок его службы.

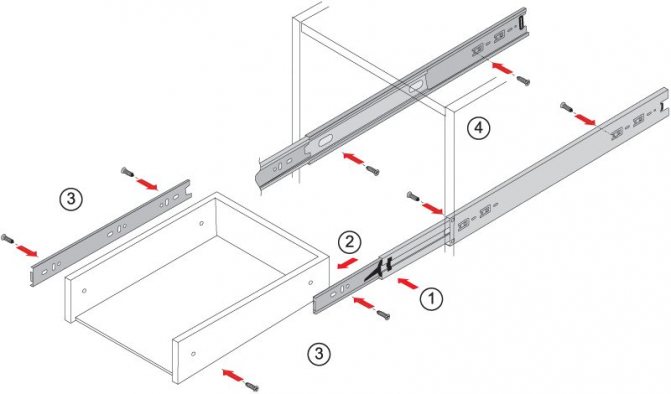

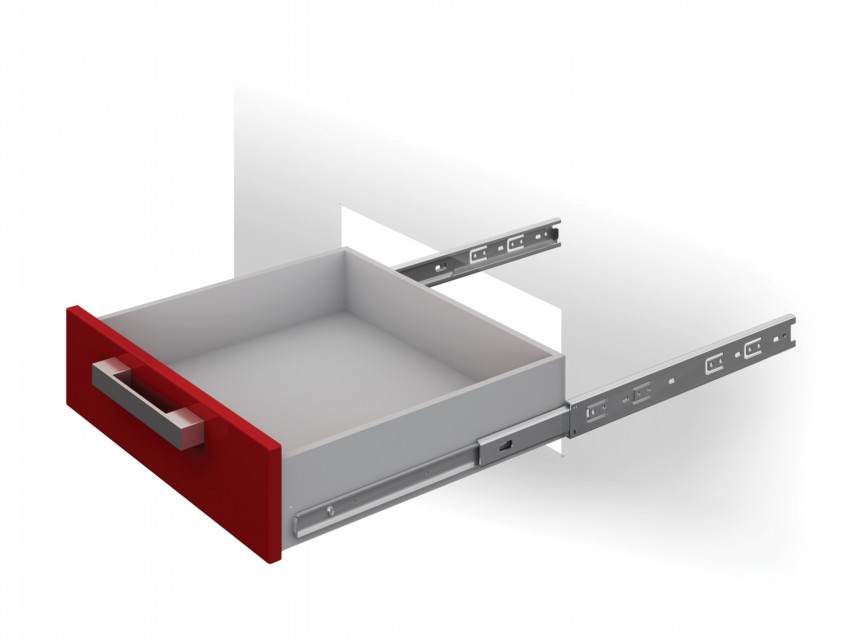

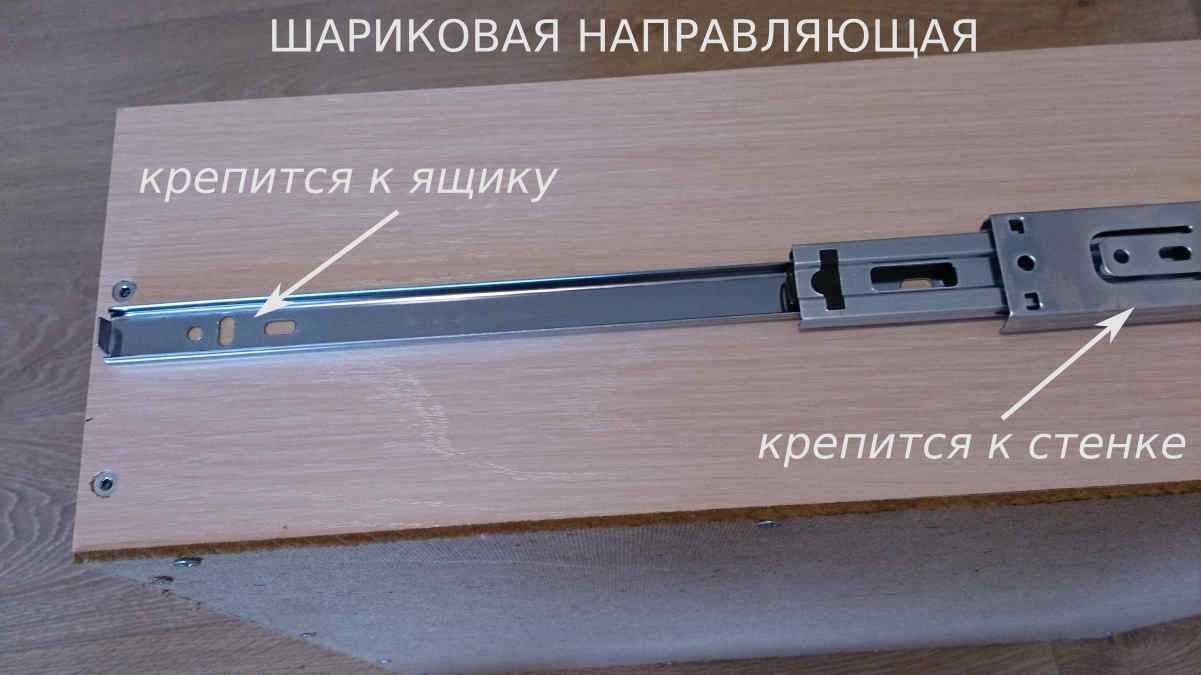

Схема установки шариковых направляющих в ящик и короб из-под него

Так, в качестве примера можно привести шкафы-гардеробы, внутри которых устанавливаются множественные выдвижные ящики, экономящие свободное пространство и в целом повышающие удобство пользования данным предметом мебели. Обычно такие ящики забиваются одеждой и аксессуарами, как говорят, под завязку. И, тем не менее, благодаря шариковым направляющим они работают бесшумно и аккуратно.

Установив в свой предмет мебели направляющие шарикового типа, вы увеличите срок службы укомплектованных ими предметов интерьера, а также повысите удобство и эффективность использования мебели.

Конкретные расчеты установки будут зависеть от параметров ящика и крепежных элементов, подобранных к нему

Виды опорной фурнитуры

Несмотря на простоту направляющих полозьев скольжения, которыми в недалеком прошлом оснащались все выдвижные элементы мебели, требовалось определенное, порой значительное усилие для того, чтобы выдвинуть и задвинуть ящик и при этом не исключалась вероятность его перекашивания или заклинивания. Особенно часто эти дефекты наблюдались при использовании деревянных полозьев. Пришедшая им на смену металлическая и пластмассовая фурнитура не была избавлена от этих недостатков.

Современная мебельная фурнитура, помимо вида направляющих – полозья с шариковыми или роликовыми опорными элементами, имеет и другие особенности. Наибольшее распространение помимо обычных систем бокового крепления получили следующие виды опорных полозьев:

  • фурнитура нижнего монтажа;
  • роликовые и шариковые устройства, оборудованные доводчиками и фиксаторами;
  • в отдельные категории входят системы «Metabox» («Метабокс») и «Tandembox» («Тандембокс») (на фото ниже).

При этом последняя группа мебельной арматуры применяется там, где имеют место высокие эксплуатационные нагрузки – бельевые комоды, верстачные ящики, технологичное оборудование.

Роликовые и шариковые телескопические системы могут обеспечивать полное и частичное выдвижение ящичных отсеков, при этом особенно важное значение для полнофункциональной эксплуатации имеет правильность их монтажа. И шариковые и роликовые устройства обеспечивают плавность и бесшумность работы, однако первые способны воспринимать более высокие нагрузки

Это гарантируется в первую очередь материалом опор качения и их числом.

шариковый вид
роликовый вид

По способу монтажа шариковые и роликовые телескопические опоры качения делятся на:

  • фурнитуру бокового, накладного крепления;
  • фурнитуру бокового крепления в наружный паз стенки ящичного короба;
  • системы комбинированного крепления к боковинам и днищу выдвижного элемента.

Сегодня мебельная промышленность предлагает в качестве отдельных комплектов, системы для выдвижения мебельных отсеков на расстояние 150,0…700,0 миллиметров. Ширина полозьев варьируется в диапазоне 17,0…35,0 миллиметров. От последнего показателя зависит «грузоподъёмность» направляющих, которая может достигать 30,0 килограммов.

Обычно продажные комплекты помимо самих направляющих содержат и крепежные детали. В большинстве случаев для крепежа применяются саморезы с увеличенной потайной или полупотайной шляпкой.

Для изготовления самих опорных полозьев применяется износостойкий металлический профиль. При этом увеличенная долговечность обеспечивается самими телами качения, в качестве которых используются стальные шарики, в то время как большинство роликовой фурнитуры оснащено пластмассовыми роликами.

В настоящее время мебельная промышленность выпускает несколько разновидностей шариковых выдвижных систем. Если в обычных системах опорная шина представляет единое целое, то в устройствах сверхдлинного выдвижения шина трехсекционная. Кроме того, выпускаются и устройства неполного выдвижения, которые обеспечивают открывание ящика на 2/3…3/4 его глубины.

В системах полного выдвижения, после перемещения ящика в крайнее положение, возможно его снятие с опорных полозьев. Для этого предназначен специальный рычажный механизм, облегчающий снятие ящичного отсека или поддона с направляющих и его установку на место.

При покупке любой направляющей фурнитуры следует помнить, что в комплект входит набор из правых и левых элементов и обычно поодиночке роликовые и шариковые салазки не реализуются. Поэтому при поломке полоза с одной стороны, придется приобретать полнокомплектный набор, а одну, неиспользованную шину держать в качестве запасной.

Фото телескопических направляющих

Также рекомендуем просмотреть:

  • Табурет своими руками
  • Отделка дверей своими руками
  • Карниз своими руками
  • Складной стул своими руками
  • Пуф своими руками
  • Раскладной стол своими руками
  • Ворота своими руками
  • Полка под телефон
  • Декупаж мебели
  • Эксцентрик мебельный
  • Шезлонг своими руками
  • Кресло своими руками
  • Перетяжка стульев
  • Ключница своими руками
  • Стеллажи для гаража
  • Полочки своими руками
  • Стол-скамейка
  • Стул своими руками
  • Вешалка своими руками
  • Откидная кровать
  • Шкаф-купе своими руками
  • Сборка мебели
  • Детский столик своими руками
  • Мебель из дуба
  • Раздвижной стол своими руками
  • Мебельные петли
  • Стол из спила дерева
  • Откидной столик
  • Панели для стен своими руками
  • Столик для ноутбука
  • Складной стол своими руками
  • Как сделать кровать
  • Лавочка своими руками
  • Прихожая своими руками
  • Мебель для дачи
  • Как обновить мебель
  • Компьютерный стол своими руками
  • Скамейка со спинкой
  • Столик для пикника
  • Мебель для бани
  • Садовые качели своими руками
  • Подставка для цветов своими руками
  • Мебель из поддонов
  • Декор для мебели
  • Реставрация мебели

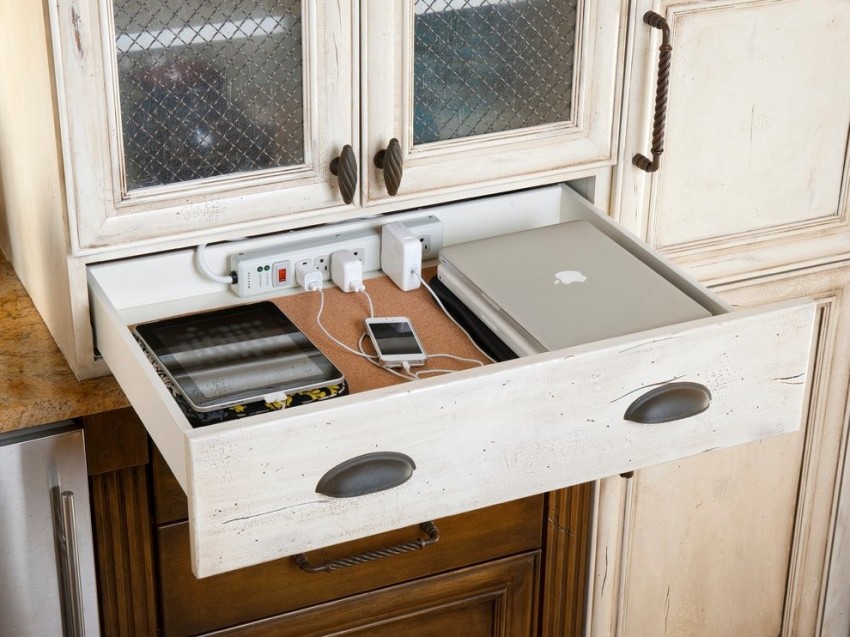

9 лучших идей для обустройства ящиков гарнитура

Экономия пространства помещения и времени хозяйки должна стать главным принципом оборудования кухни

Какими бы красивыми ни были фасады гарнитура, важно то, что скрыто за ними. Есть несколько удачных идей, как усовершенствовать ящики напольных тумб

Корпуса модулей с выдвижными ящиками

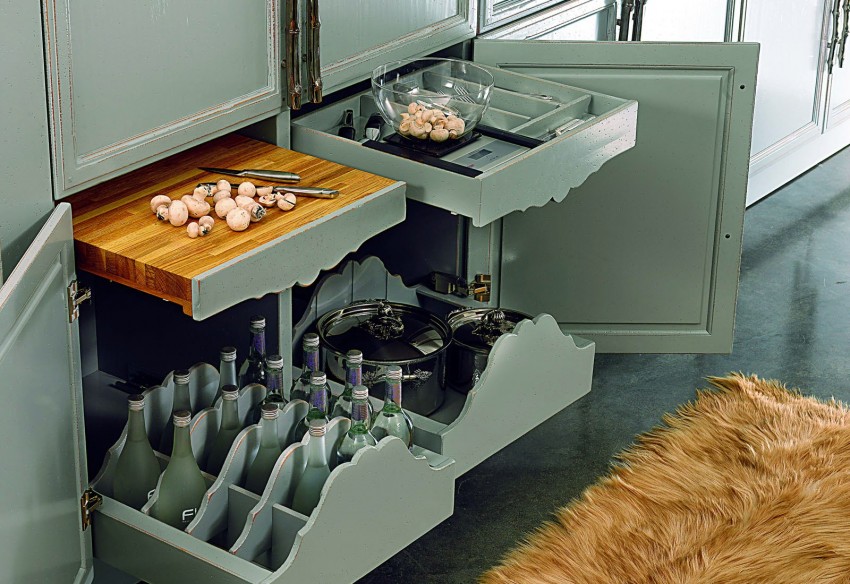

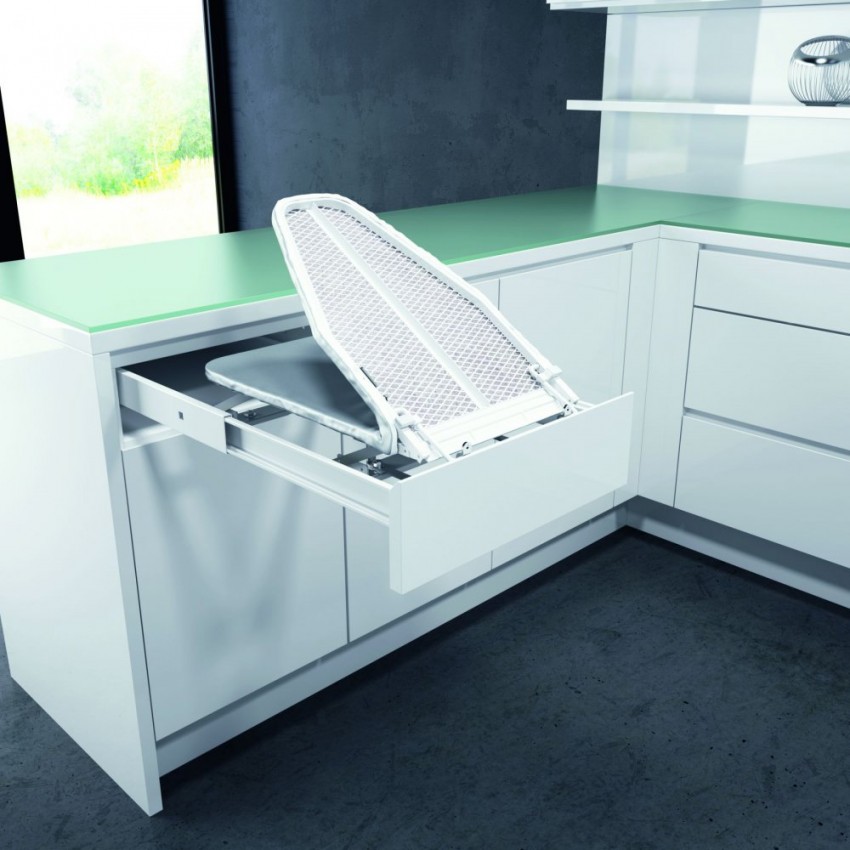

Полное выдвижение ящиков. Дверцы напольных шкафов красиво выглядят и могут быть очень удобными, если продумать наполнение кухни, но при открывании они занимают полезное пространство и иногда мешают. Проблема решается очень просто: вместо полок с дверцами тумбы оборудуют ящиками. Установив фурнитуру для полного выдвижения, можно получить полноценный доступ к каждой мелочи, хранящейся в шкафчике.

Схема тумб с направляющими полного выдвижения

Шкаф для запасов SPACE TOWER фирмы Blum

Большая глубина и высокие стенки. Есть множество бытовых принадлежностей, которые очень неудобно хранить в маленьких ящиках. Добавив несколько сантиметров глубины и высокие стенки, можно существенно увеличить полезное пространство.

Глубокие ящики с высокими стенками

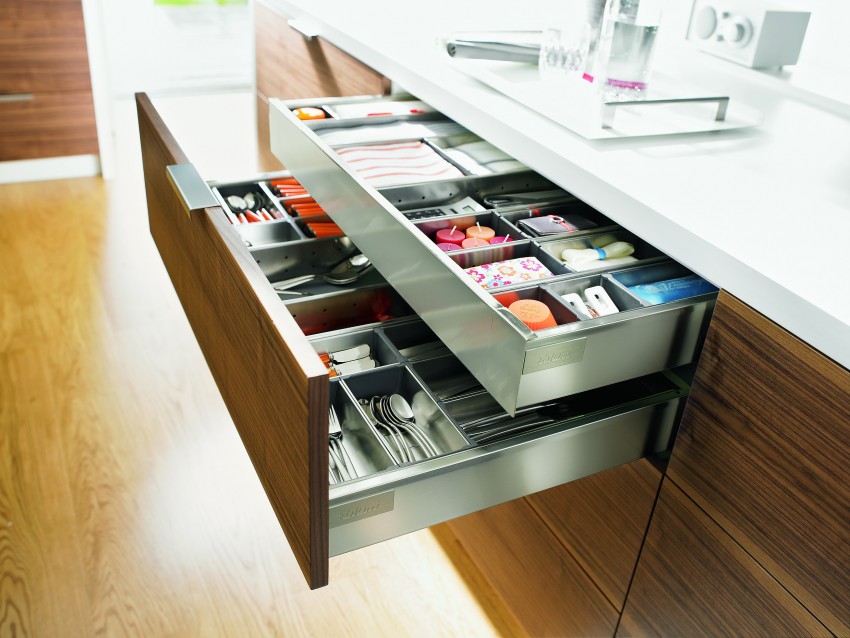

Удобные глубокие ящики с полным выдвижением

Увеличение ширины. Тумбы с узкими ящиками имеет смысл устанавливать только в тех случаях, когда недостаточно площади для широких напольных шкафчиков. Если площадь кухни позволяет, лучше обустроить широкие ящики. Отсутствие перегородок сэкономит пространство, а удобные разделители помогут его правильно организовать.

Грамотно организовать внутреннее пространство широких ящиков помогут разделители

Использование пневматических механизмов и доводчиков. Широкие, доверху нагруженные ящики трудно выдвигать. Чтобы не прилагать лишних усилий, их оснащают пневматическими амортизаторами. Они обеспечивают мягкое скольжение конструкций по направляющим. Это очень удобно. Во-первых, нет риска испортить мебель, т.к. невозможно резко дернуть или толкнуть ящик. Во-вторых, амортизаторы снижают уровень шума. Тумба не скрежещет и не стучит при открывании-закрывании.

Мебель с пневматическими амортизаторами

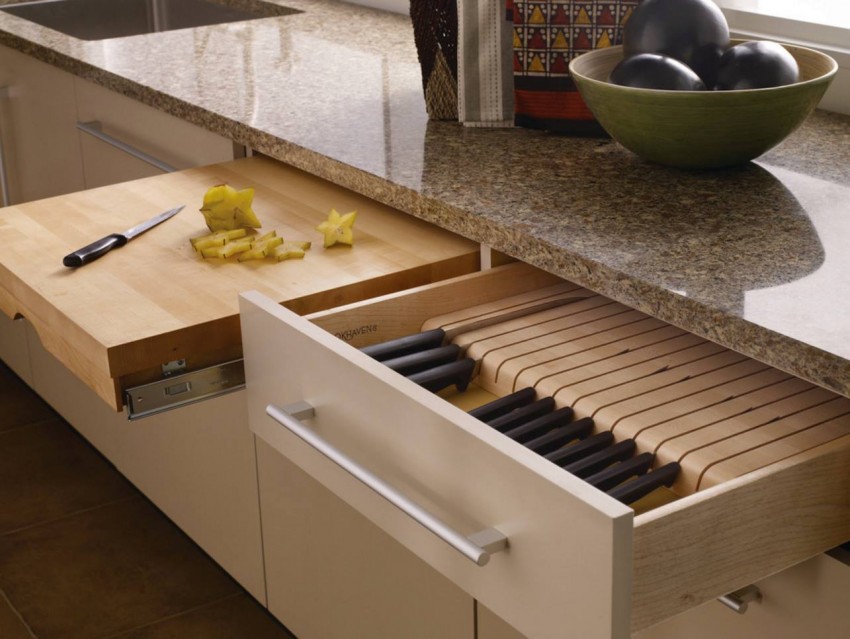

Применение разделителей. Правильные разделители решают проблему функционального наполнения для ящиков кухни. Их можно устанавливать в любом направлении – вдоль или поперек ящика. При необходимости можно легко поменять конфигурацию. Порядок в системах хранения гарантирован.

Самое нужное – в верхние ящики. Определяясь с наполнением кухонного гарнитура, сразу следует учесть, что часто используемые вещи нужно располагать как можно ближе, лучше всего – в самых верхних ящиках. Их можно облегчить, сделав с менее высокими стенками, чем остальные, и расположив сразу под столешницей

Важно не перегружать их, иначе из-за частого открывания они быстро выйдут из строя

Удобные верхние ящики тумб

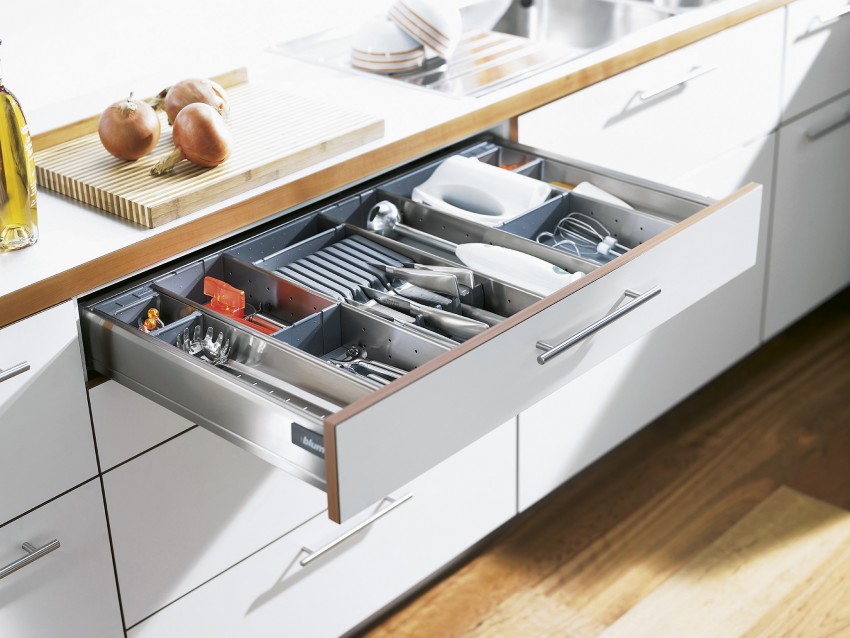

Органайзер для столовых приборов

Полупрозрачные стенки. Конструкции из полупрозрачных материалов всегда эффектно выглядят. Они визуально облегчают интерьер кухни в целом. Дополнительное преимущество: содержимое ящика на виду.

Гарнитур с полупрозрачными элементами

Два ящика за одним фасадом. Это хорошая идея для тумб под столешницей. Чтобы ящики для хранения столовых приборов не выделялись на фоне остальных, их можно закрыть одним фасадом.

Отсутствие ручек. Ящики без ручек нравятся далеко не всем, но для тех, кто ценит ультрасовременные интерьеры, это отличный вариант. Гладкие поверхности фасадов стильно выглядят, а открываются с помощью специального механизма, срабатывающего при нажатии.

Разновидности направляющих: метабоксы и тандембоксы

На основе двух предыдущих типов направляющих производят более усовершенствованные ящики.

Эти направляющие системы появились относительно недавно.

Метабоксы представляют собой ящики с роликовыми системами и боковые стенки с направляющими. Опорные составляющие выдвижной системы этого типа прикрепляются к стенкам мебели.

Основное преимущество – выдвижение ящиков происходит на 3/4.
Роликовые направляющие, представленные как метабоксы, прочнее и надежнее обычных систем. Метабоксы отличаются прочной пластмассой роликов, а также стандартными размерами ящиков. Их производят из тонкого и прочного листа стали, при необходимости красят в подходящий для мебели цвет.

Роликовые направляющие: в чем их особенность?

Для того чтобы понять, почему многие мебельщики выбирают именно телескопические направляющие, необходимо ознакомиться со строением роликовой фурнитуры.

Такие механизмы стали доступны для широкой массы покупателей еще в 90-х годах, когда начинали продавать первую импортную фурнитуру. В большинстве случаях изделия производились в Китае, поэтому не всегда имели идеальное качество, но встречались и исключения.

Еще пару десятков лет назад такие механизмы считались очень востребованными. Их использовали для мебели любого типа, в том числе шкафов, комодов, компьютерных столов.

Они представляют собой вид двух планок, одна из которых закрепляется на стенке конструкции, а другая на самом ящике. Соединение межу ними представлено пластиковыми роликами, благодаря которым происходит движение.

Роликовый механизм

Можно отметить следующие положительные стороны установки роликовых направляющих:

  • они тоже отличаются хорошей прочностью;
  • такую конструкцию не сложно отремонтировать самостоятельно;
  • их можно установить без помощи профессионального мастера;
  • направляющие такого типа отличаются низкой ценой.

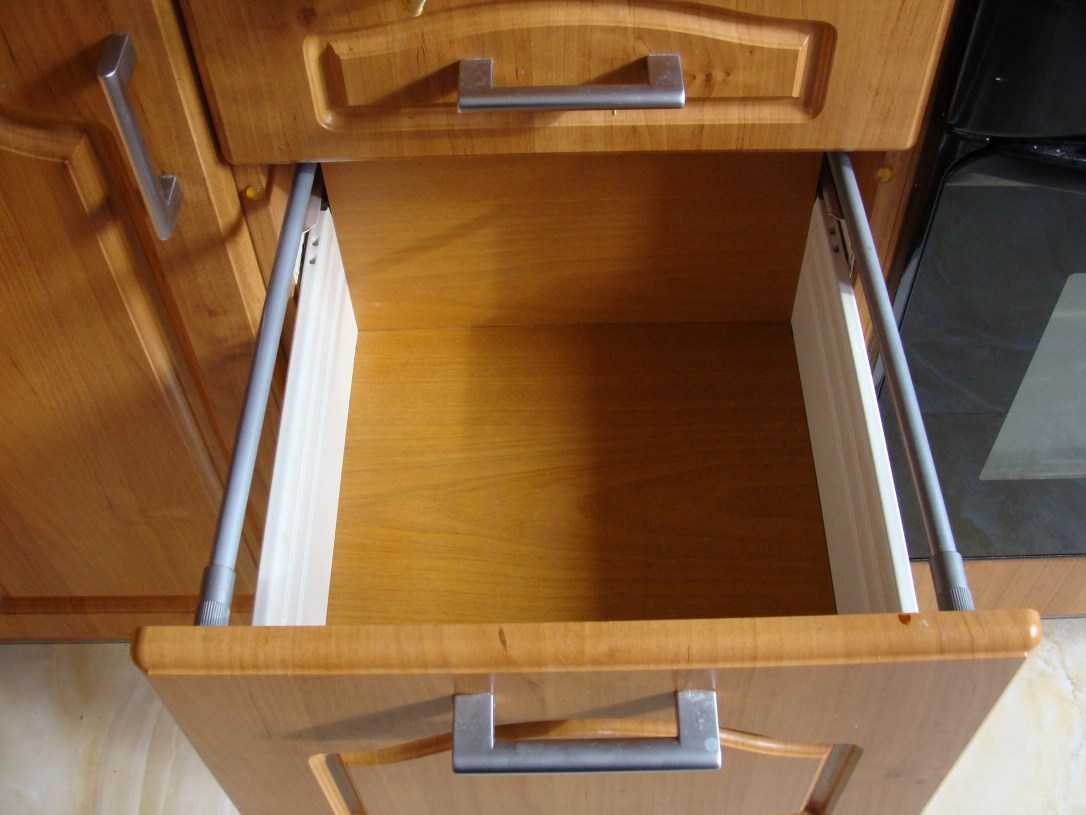

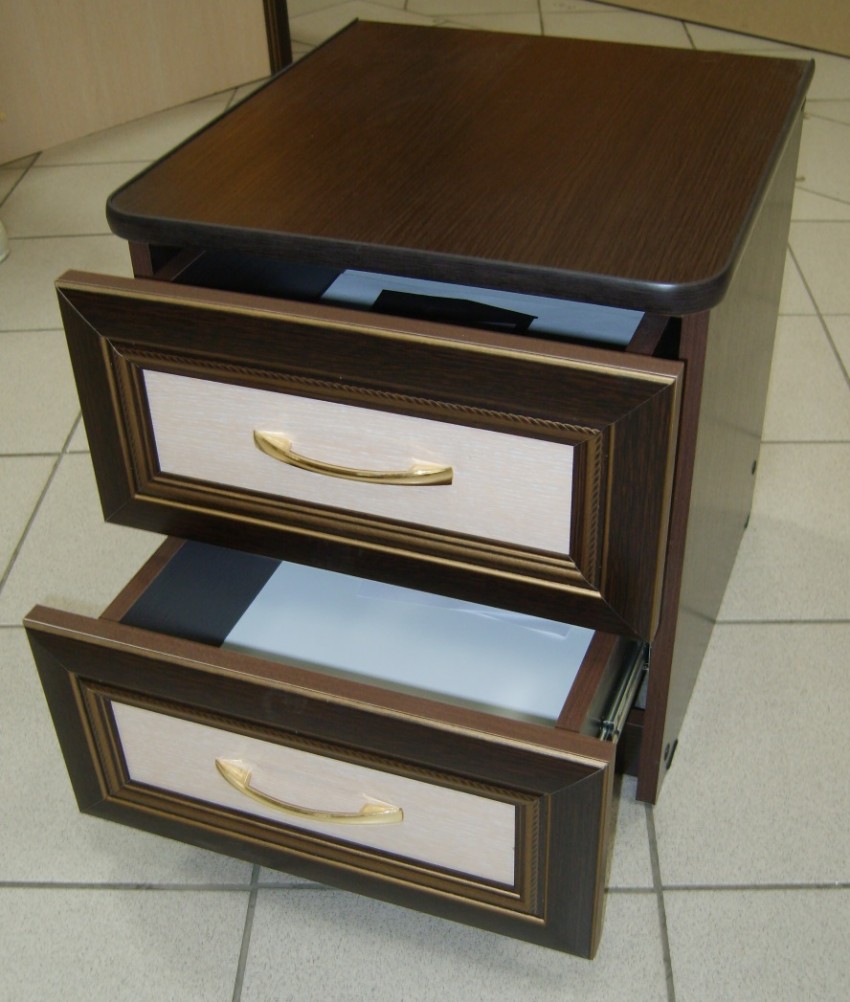

Роликовыми направляющими и сегодня комплектуют бюджетную мебель

Кроме того, отмечают следующие отрицательные стороны установки подобной фурнитуры:

  • невозможно выдвинуть ящики до самого конца, ведь должно оставаться некоторое пространство для соединения двух частей направляющих;
  • при неправильной установке велика вероятность быстрой поломки механизма;
  • такая фурнитура не сможет выдержать слишком массивный ящик, ведь пластиковые ролики просто сломаются из-за такого давления;
  • ролики из пластика через некоторое время стираются — это приводит к тому, что ящики начинают постоянно заклинивать;
  • менее эстетичный внешний вид по сравнению с телескопами.

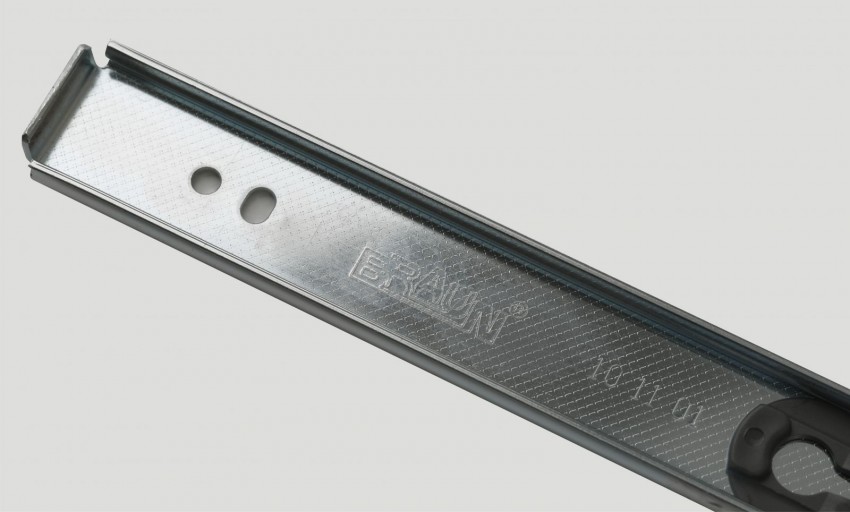

Роликовые направляющие

Советы по выбору направляющих

При выборе рекомендуют учитывать данные советы:

  • Размер направляющих непременно должен соответствовать параметрам мебели и ящика.
  • Перед совершением покупки необходимо оценить толщину металла и исправность работы роликов и шариков.
  • На направляющих должны отсутствовать видимые дефекты и повреждения.
  • При замене поломанных направляющих на новые, стоит приобретать элементы такого же типа, который был установлен ранее.
  • Проверить наличие всех деталей, необходимых для монтажа направляющей.

При отсутствии опыта рекомендуется доверить установку тандембоксов профессионалам. Это объясняется сложностью их монтажа для неопытных пользователей.

При покупке рекомендуется проверить наличие схемы пошаговой сборки направляющих для ящиков. Это существенно облегчит процесс их монтажа.

Главным советом для снятия и установки направляющих является последовательное выполнение всех указанных в инструкции действий.

Направляющие являются незаменимым элементом различной мебели. Их использование позволяет облегчить процесс использования ящиков. Качественные направляющие будут служить в течение долгих лет.

Фото всех видов направляющих для ящиков позволяют ознакомиться с имеющимися вариантами и подобрать подходящий вариант для каждого конкретного случая.
