Как крепить направляющие для выдвижных ящиков

Содержание

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

  1. При эксплуатации выдвижные ящики издают неприятный звук.
  2. Колесики ненадежны и быстро приходят в негодность.
  3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Расчет и монтаж направляющих

Расчет и монтаж направляющих зависит от количества, размера ящиков и выбранной системы. Естественно, начинать установку нужно с замеров коробки: высоты фасада и ящиков. Все полученные размеры лучше нанести на схематичный рисунок, чтобы ничего не перепутать и не забыть

Важно учитывать, что между внешними сторонами ящиков нужно оставлять зазор 2-3 мм

Важно сделать правильное обозначение разметки для отверстий. Если на ящиках направляющие можно сразу упирать в фасадную часть и равнять по нижнему краю, то со стенками немного сложнее

Лучше разобрать предмет мебели, если это возможно, и положить указанные элементы на стол. Вооружившись чертежом, нужно высчитать размещение низа направляющего (от края фасадной части отмерить расстояние до днища ящика). Потом с помощью рулетки следует проставить отметки, где будет крепиться направляющий механизм.

Разметка – это самая трудная часть. Сборка тумбы с 4-5 ящиками не займет больше часа. Вооружившись шуруповертом и саморезами (3.5 х 11мм вполне сгодятся), нужно закрепить направляющие на стенках. После этого еще раз проверить правильность разметки, собрать конструкцию, прикрутить вторую часть направляющих к стенкам ящиков и соединить их вместе. Если нужно, дополнительно провернуть фиксатор.


Сделать разметку ящиков


Отметить положение направляющих на стенках тумбы


Закрепить направляющие в тумбе


Прикрутить вторую часть направляющих к стенкам ящиков


Соединить

Инструкция по замене направляющих

Чтобы заменить сломанные роликовые полозья, нужно с помощью шуруповерта вывернуть весь крепеж, демонтировать планки. Шариковые снимаются сложнее: ящик максимально выдвигают, прижимают пальцами фиксатор вниз, плавно тянут конструкцию к себе. Демонтируют планки с боковых стенок мебели, извлекая все саморезы.

Установка новых направляющих для ящиков комода не представляет сложности: все они имеют сходную конструкцию, отверстия под крепеж совпадают. Необходимости проводить разметку нет. Планки прикладывают к оставшимся от саморезов отверстиям, прикручивают. Проверяют правильность положения, при необходимости регулируют его, ослабив крепеж.

Узнав, как правильно монтировать направляющие, можно самостоятельно починить вышедшие из строя элементы или установить новые на собственноручно изготовленную мебель. При выборе оптимального варианта следует учитывать планируемую нагрузку: если она будет большой, стоит отдавать предпочтение шариковым конструкциям.

Предыдущая запись Установка сушилки для белья на балконе
Следующая запись Обзор телефонных креплений

Крепление направляющей ящика

Обе направляющие ящика крепятся к нижней части выдвижного ящика. При этом ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад.

Рассмотрим схему рольковой направляющей производства GTV. На обеих боковых сторонах направляющей предусмотрены отверстия под крепления. Крепить можно как ко дну ящика, так и на боковую сторону. Считается, что удобнее крепить направляющую ко дну ящика. Крепеж должен быть сделан как минимум в трех местах. Проследите, чтобы шляпки крепежных изделий не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика.

В направляющей предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков рекомендуется использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

А теперь рассмотрим 2 разных способа крепления направляющей корпуса к стенке тумбы или шкафчика.

Роликовые направляющие: в чем их особенность?

Для того чтобы понять, почему многие мебельщики выбирают именно телескопические направляющие, необходимо ознакомиться со строением роликовой фурнитуры.

Такие механизмы стали доступны для широкой массы покупателей еще в 90-х годах, когда начинали продавать первую импортную фурнитуру. В большинстве случаях изделия производились в Китае, поэтому не всегда имели идеальное качество, но встречались и исключения.

Еще пару десятков лет назад такие механизмы считались очень востребованными. Их использовали для мебели любого типа, в том числе шкафов, комодов, компьютерных столов.

Они представляют собой вид двух планок, одна из которых закрепляется на стенке конструкции, а другая на самом ящике. Соединение межу ними представлено пластиковыми роликами, благодаря которым происходит движение.

Роликовый механизм

Можно отметить следующие положительные стороны установки роликовых направляющих:

  • они тоже отличаются хорошей прочностью;
  • такую конструкцию не сложно отремонтировать самостоятельно;
  • их можно установить без помощи профессионального мастера;
  • направляющие такого типа отличаются низкой ценой.

Роликовыми направляющими и сегодня комплектуют бюджетную мебель

Кроме того, отмечают следующие отрицательные стороны установки подобной фурнитуры:

  • невозможно выдвинуть ящики до самого конца, ведь должно оставаться некоторое пространство для соединения двух частей направляющих;
  • при неправильной установке велика вероятность быстрой поломки механизма;
  • такая фурнитура не сможет выдержать слишком массивный ящик, ведь пластиковые ролики просто сломаются из-за такого давления;
  • ролики из пластика через некоторое время стираются — это приводит к тому, что ящики начинают постоянно заклинивать;
  • менее эстетичный внешний вид по сравнению с телескопами.

Роликовые направляющие

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

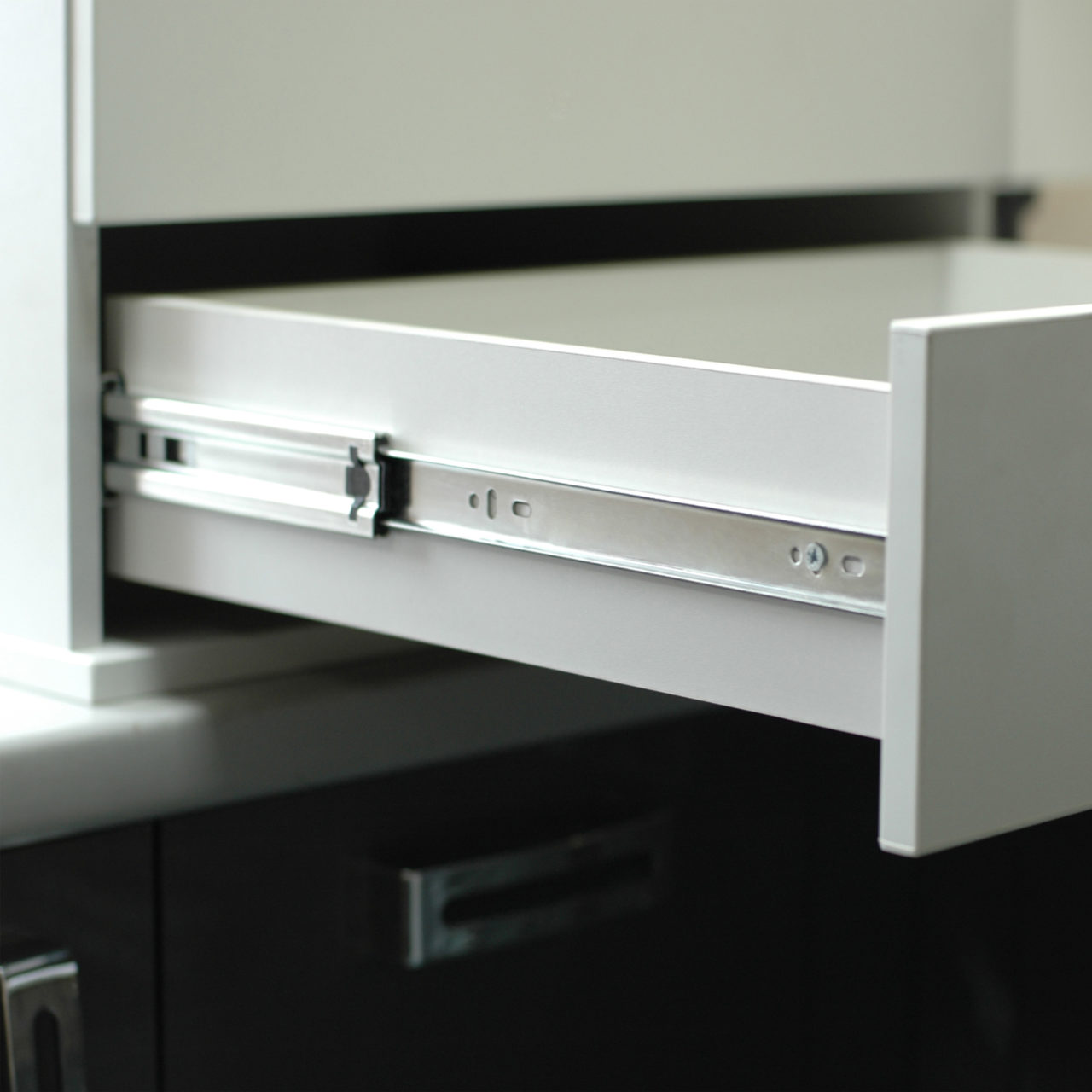

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели.

Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Обратите внимание на полоз. Помочь нам правильно его разместить помогут регулирующие отверстия, вырезанные на нем самом

Они небольшие и продолговатые.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

  1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
  2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Мнение эксперта
Степанов Михаил Филиппович
Дизайнер частных и комерческих интерьеров. Опыт работы 5 лет.

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Виды направляющих для ящиков

При изготовлении мебели не обойтись без фурнитуры: ручек, петель, ножек и т. д. Также широко используются системы, позволяющие легко выдвинуть ящики и оптимизировать рабочую зону.

Направляющие — механизмы, предназначенные для быстрого и комфортного извлечения ящиков из различных видов мебели. Производителями выпускаются несколько типов приспособлений, различающихся принципом действия и способом крепления, полным или частичным выдвижением и стоимостью.

Направляющие для ящиков бывают различных типов

Роликовая фурнитура

Этот вариант направляющих появился на нашем рынке еще в конце 20 века. Использующиеся до тех пор конструкции-салазки для передвижения мобильных частей мебели морально устарели. Для того периода изобретение металлических направляющих, по которым передвигались ящики, можно было считать настоящим прорывом.

Состоит механизм из двух планок, одна их которых закрепляется на внутренней боковине мебели, например, стола, а вторая — на самом ящике. Длина направляющих варьируется в пределах 25…60 см (можно найти и планки длиной 80 см). Основным элементом конструкции является сам ролик, по которому перемещается планка.

Одна из планок крепится на внутренней боковине мебели

Так как материал, из которого сделан ролик — пластмасса, для передвижения массивных ящиков он не предназначен. К тому же при движении слышен шум. С течением времени фурнитура изнашивается. Ухудшается плавность хода. Из-за тяжести выдвигаемых ящиков могут выворачиваться края желоба, из-за чего при перемещении планки ролик вылетает и ящик падает. Однако такого типа направляющие совсем недорого стоят, их легко зафиксировать на мебели самостоятельно, а, в случае необходимости, и отремонтировать.

Направляющие для ящиков роликовые

Основные причины, приводящие к выходу механизма из строя, допущенные при установке направляющих.

  1. Многие сборщики не закручивают верхний саморез. В результате планка деформируется и ролик отгибается под тяжестью ящика.

Нередко верхний саморез не закручивают

Модельный ряд роликовых направляющих

Направляющие с телескопическим принципом действия

Для передвижения ящиков также устанавливаются две направляющие. Однако, в отличие от предыдущего варианта, планки вставляются друг в друга, то есть зафиксированы и сверху, и снизу. Для их перемещения используется целая система шариков (подшипниковый механизм), причем они — металлические, что уже является значительным преимуществом.

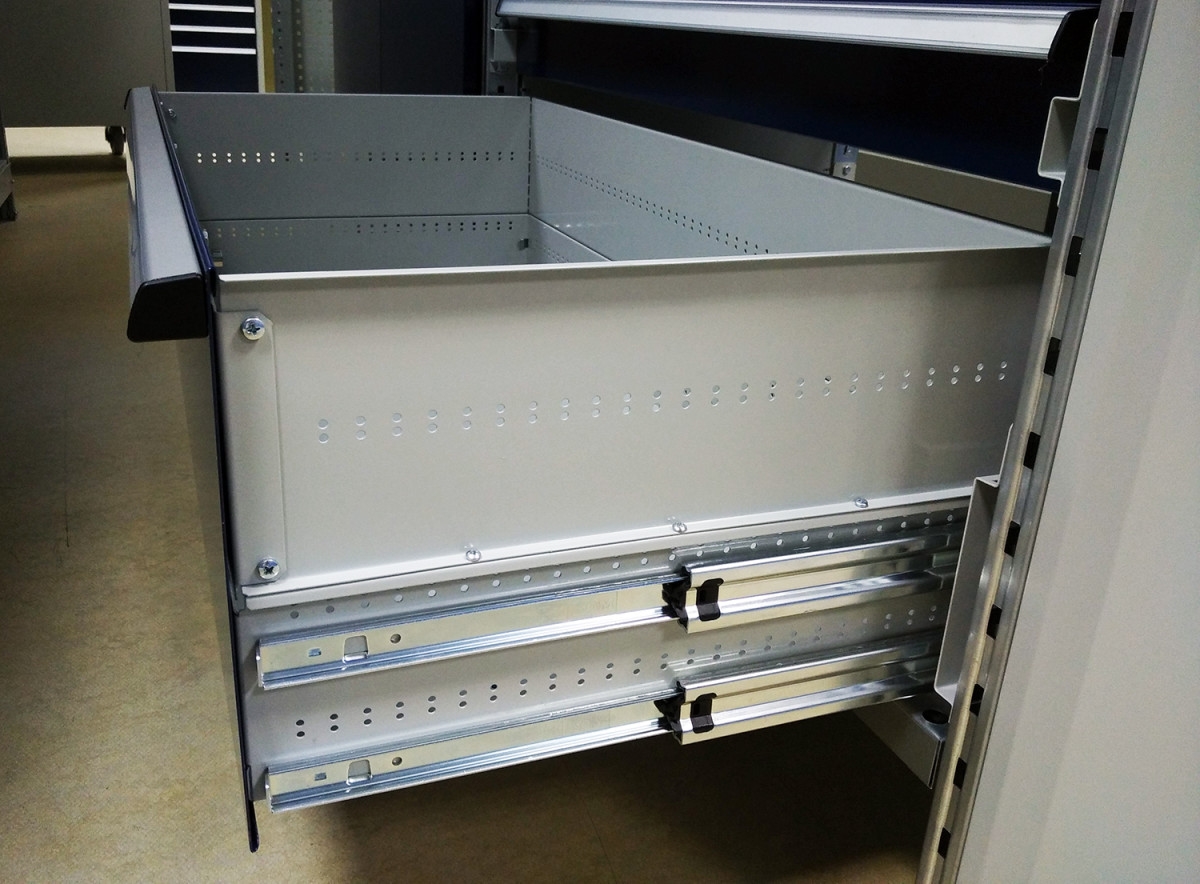

Основная часть телескопических направляющих состоит из трех частей: ответной, средней и основной.

Направляющие с телескопическим принципом действия

Монтаж телескопических направляющих

Цены на модельный ряд телескопических направляющих

Помимо двух рассмотренных вариантов направляющих, в последнее время получили распространение более совершенные системы — метабоксы и тандембоксы:

метабоксы (металл-боксы) — роликовая система, отличающаяся наличием дополнительных боковых стенок, изготовленных из металла высокой прочности, и двух опорных элементов. Такая конструкция позволяет повысить грузоподъемность ящиков до 30 кг. Некоторым плюсом можно также считать уменьшение расхода материала, так как направляющие сами являются боковинами. Материал для производства приспособлений — сталь (стандартная ее толщина — 1,2 мм), которая покрывается износостойкой эмалью. Ролики, как и у обычных направляющих, изготовлены из пластмассы, но они рассчитаны на тысячу циклов выдвижений/закрываний;

тандембоксы (механизмы — тандемы) производятся по индивидуальным параметрам и оснащены металлическими или стеклянными боковыми стенками и трубчатым релингом. Выдвижение ящиков осуществляется посредством шариковых направляющих, превосходящих по своим характеристикам роликовые.

Система позволяет выдерживать нагрузки до 60 кг. Передвижение ящиков производится без шума, их можно выдвигать полностью, что обеспечивает полный доступ к содержимому и хороший его обзор. Конструкция — долговечна, проста в установке и отличается большим ассортиментом для разных типов мебели.

Какой выдвижной механизм выбрать

При выборе механизма нужно учитывать три вещи: бюджет, предполагаемую нагрузку, дизайн. Выбор зависит только от потребителя. Если хочется мебель без ручек, подойдет шариковая система обратного действия. При желании получить суперэконом, стоит выбрать стандартные роликовые направляющие.

Разновидности роликов для мебели, их конструкционные особенности

Если планируются значительные нагрузки, рекомендованы направляющие шариковые или варианты скрытого монтажа (тут стоит также учитывать, сколько сможет выдержать дно). Те, у кого бюджет не ограничен, могут выбирать тандембоксы. Также стоит учитывать безопасность и глубину конструкции. Как уже говорилось, направляющие обратного действия не рекомендованы для детских. А от глубины зависит, на сколько фурнитура сможет выдвинуть ящик. Если берется глубокая мебель, например, 900 мм, лучше отдать предпочтение системам полного выдвижения и тандембоксам. По качеству продукции лучше ориентироваться на лидеров рынка – Boyard, Blum, ТБМ, Hettich, Braun или Raumplus.

Шариковая система обратного действия подходит для мебели без ручек

Стандартные роликовые направляющие стоит выбирать для суперэконома

Для значительных нагрузок рекомендованы направляющие шариковые

Если бюджет не ограничен, выбирать тандембоксы

Роликовые направляющие для выдвижных ящиков, размеры для установки, нюансы выбора

Размеры роликовых направляющих для выдвижных ящиков и систем хранения подбираются под глубину ниши, в которую планируется их установить. При этом собранный ящик должен быть меньше по глубине как минимум на 10-20мм. Например, в шкаф с боковинами глубиной 420мм подбираются направляющие длиной 400мм.

По всей длине рельсы предусмотрены установочные отверстия. Расстояние между ними подчиняется известному правилу для корпусной мебели, названному «система 32». Его суть заключается в кратности расстояний для монтажа числу 16/32 – 64, 96, 128 и т.д.

Одна часть рельсы с формой «уголком» крепится на выдвижной ящик, с захватом днища, а вторая – к внутренней боковине шкафа-купе.

При выборе роликовых направляющих для выдвижного ящика важно учесть не только длину самих рельс, но и качественные характеристики самого механизма:

  • Толщина металла. Основная часть поломок происходит из-за недостаточной жесткости рельс. Выдвижные ящики выпадают из пазов, выгибая их своим весом. Чтобы этого не произошло, при выборе обратите на толщину металла. Оптимально для неглубоких (до 300-350мм) и невысоких (до 200-250мм по фасаду) выдвижных ящиков выбрать роликовые направляющие толщиной 1мм. Для всех остальных – 1,2-1,5мм.
  • Несущая способность. Роликовые направляющие для выдвижных ящиков – самый недорогой механизм из всех представленных на рынке. Дешевизна определяется и заведомо невысоким требованиям к качеству хода, весовым нагрузкам и т.д. Динамическая нагрузка на роликовый механизм не должна быть больше 10-20кг с учетом веса самого короба (в зависимости от размеров, выдвижной ящик может весить 3-7кг).

Наш способ расчёта монтажа шариковых направляющих

Рассмотрим самый распространенный способ расчета шариковых направляющих, программа не требуется.

Берем нашу базовую тумбу высотой 720 мм без учета ножек и шириной 600 мм с двумя фасадами высотой 356 м, ящиками высотой 150 мм. Ящики при высоте фасада в 356 мм можно сделать высотой и 200, и 250 мм, всё зависит от вашего или желания заказчика.

Шариковые направляющие обычно крепят по центральной оси боковой стенки ящика, хотя некоторые предпочитают крепить ближе к нижней кромке боковины ящика.

Рис. 17. Базовая тумба на шариковых
направляющих

Расчет будем вести для варианта монтажа направляющей по оси боковой стенки ящика. Чертим простенький чертежик, можно от руки, как на рисунке. Перед разметкой определитесь, какие будут зазоры между фасадами, в нашем варианте зазор между фасадами примем 4 мм, а сверху и снизу по 2 мм.

Рис. 18. Схема расчёта шариковых
направляющих

Ось сверления первой  шариковой направляющей = 2+34+75 = 111 мм,
где:

  • 2 – это зазор 2 мм снизу (фасад накладывается на горизонталь толщиной 16 мм на 14 мм, остается 2 мм)
  • 34 – расстояние от нижнего края фасада до нижнего края ящика
  • 75 – это середина боковой стенки ящика, общая высота ящика 150 мм. Если дно ящика из ДВП накладное, то высота с учетом ДВП будет 153 мм. Но, для расчетов все равно берем 150 мм.

Ось сверления второй шариковой направляющей = 2+356+4+34+75 = 471 мм,
где:

  • 2 – это зазор 2 мм снизу
    356 – высота нижнего фасада
  • 4 – зазор между фасадами
  • 34 – расстояние от нижнего края фасада до нижнего края ящика
  • 75 – это середина боковой стенки ящика.
Рис. 19. Схема расчёта шариковых
направляющих с размерами

Из схемы следует, что можно точно рассчитать сверление передней стенки ящика и места для насечек для крепления фасада саморезами.

Горизонтальная ось сверления передней стенки ящика = 75 мм, от правого и левого краев передней стенки отступаем по 50 мм и получаем координаты сверления передней стенки.

Точка по оси X  под саморезы на фасаде = 34+75=109 мм,
где:

  • 34 – расстояние от нижнего края фасада до нижнего края ящика
  • 75 – это середина боковой стенки ящика.

Точка по оси Y, для насечек под саморезы для правого и левого краев фасада = 50+16+13+14 = 93 мм,
где:

  • 50 – отступы по оси X от краев при сверлении передней стенки ящика
  • 16 – толщина боковой стенки ящика
  • 13 – зазор для установки шариковой направляющей
  • 14 – наложение фасада на боковую стенку корпуса (то есть 2 мм остается зазор между краем боковой стенки и краем фасада при толщине боковой стенки корпуса 16 мм).

Обычно расчетов никаких не ведут, а просто сверлят по четыре отверстия в передней стенке ящика, замеряют необходимые отступы, ставят ящик на фасад и прикручиваю первые два самореза. Делают примерку, если нормально, то закручивают оставшиеся два самореза. Нет, откручивают, смещают на необходимо расстояние и снова проверяют.

После расчета переходим к разметке. Разметку ведем с помощью рулетки, железной линейки твердого карандаша. Места крепления направляющих с помощью саморезов керним с помощью керна или делаем насечки с помощью шила.

Максимально точная разметка аккуратность при установке шариковых направляющих позволят избежать перекосов ящиков и иных проблем с дальнейшим креплением фасадов.

Первая точка по оси 37 мм, следующие точки с шагом 32 мм, см схему. Если фасады вкладные, то есть находятся между боковыми стенками, то добавляйте к 37 мм ещё толщину фасада.

Рис. 20. Точки крепления шариковых
направляющих к боковой стенке

Читайте далее:

  • Какие бывают направляющие для ящиков

  • Роликовые
    направляющие
  • Направляющие
    метабокс
  • Шариковые
    направляющие
  • Направляющие
    тандем
  • Направляющие тандембокс
  • Ящики леграбокс

Расчетные размеры ящика

Чтобы правильно установить шариковые направляющие полного выдвижения, требуется осуществить некоторые действия. Следует соблюдать некоторые требования, особенно в случае создания мебели самостоятельно.

Основные требования:

  1. В выдвижных сооружениях без учета фасада ширина должна быть на 26 мм меньше, нежели ширина места крепления. Таким образом с каждой стороны должен присутствовать зазор, размером в 13 мм с целью установки направляющих.
  2. Длина ящика и длина самого приспособления для выдвижения должна четко совпадать. В среднем это от 25 до 80 см. Промежуточные размеры обычно производятся с шагом в 5 см. При этом до задней стенки шкафа данная конструкция обычно не доходит приблизительно на один сантиметр.
  3. В отличие от предыдущих замеров, на высоту выдвижных емкостей ничего не влияет, кроме желания хозяев. Обычно это от 80 до 250 мм. Однако данный показатель может значительно отличаться в большую сторону.

Основные ошибки при установке

Не ошибается тот, кто ничего не делает, но, что ошибки можно и нужно избегать. А учиться будем на чужих ошибках. Сборка конструкции – финальная часть, для которой важны владение инструментами и внимательность. Основные неточности допускаются на стадии расчетов и нанесения разметки. К наиболее распространенным относятся:

  • не учитывается глубина вхождения направляющей внутри ниши;
  • не остается зазора между фасадами ящиков или между фасадом и верхней частью конструкции;
  • неправильный расчет размеров короба;
  • неточный замер расстояния от нижней кромки фасада до днища ящика.

Необходимо оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика. Во время монтажа, главное, установить левую и правую части направляющих на одинаковой высоте, чтобы избежать перекоса. Рейки для скрытого монтажа требуют очень точной подгонки.

К выбору подвижной фурнитуры следует подходить с учетом конструктивных особенностей мебели и личных пожеланий. Если хотите, чтобы механизм проработал подольше, откажитесь от самых дешевых предложений. По характеристике цена-качество, приемлемым вариантом являются шариковые, выдвижные механизмы.

Минимально толщина металла должна равняться 1 мм, но лучше выбирать конструкции с толщиной не меньше, чем 1,2 мм. Это позволит легко справляться с высокими нагрузками и обеспечит длительную эксплуатацию.

Как устанавливать их на ящики

Монтаж выдвижных систем подразумевает точное соотношение всех элементов конструкции, чего можно добиться только при помощи точных замеров. Действительно, полозья и направляющие бывают самой разной длины, но иногда они могут выходить за пределы задней стенки, это также стоит учитывать.

Все элементы конструкции должны соответствовать по размерам друг другу.

Устанавливать систему следует в несколько этапов:

  1. Точно обозначаем какое именно место внутри тумбы будут занимать полозья – для отметки используем простой карандаш.
  2. Крепим элементы на заготовленное место используя дрель и саморезы.
  3. Монтируем вторую часть конструкции на внешнюю сторону ящика.

*Важно учитывать возможную хрупкость материала мебели, именно потому рекомендуется использовать именно дрель, для наибольшей аккуратности. Саморезы также важно подобрать правильно. Лучше не использовать модели более 32мм, во избежание повреждения корпуса

Лучше не использовать модели более 32мм, во избежание повреждения корпуса.

Устанавливают конструкцию с помощью дрели и саморезов.

Как правило, после успешного крепления основной части необходимо приступить к фасадам (передним стенкам, к ним монтируются ручки).

После крепления основной части устанавливаются фасады.

Иногда, на ящике предусмотрительно имеются выступы, а на фасаде — пазы, тогда соединение получается более прочным. При отсутствии подобного решения — используем двухсторонний скотч.

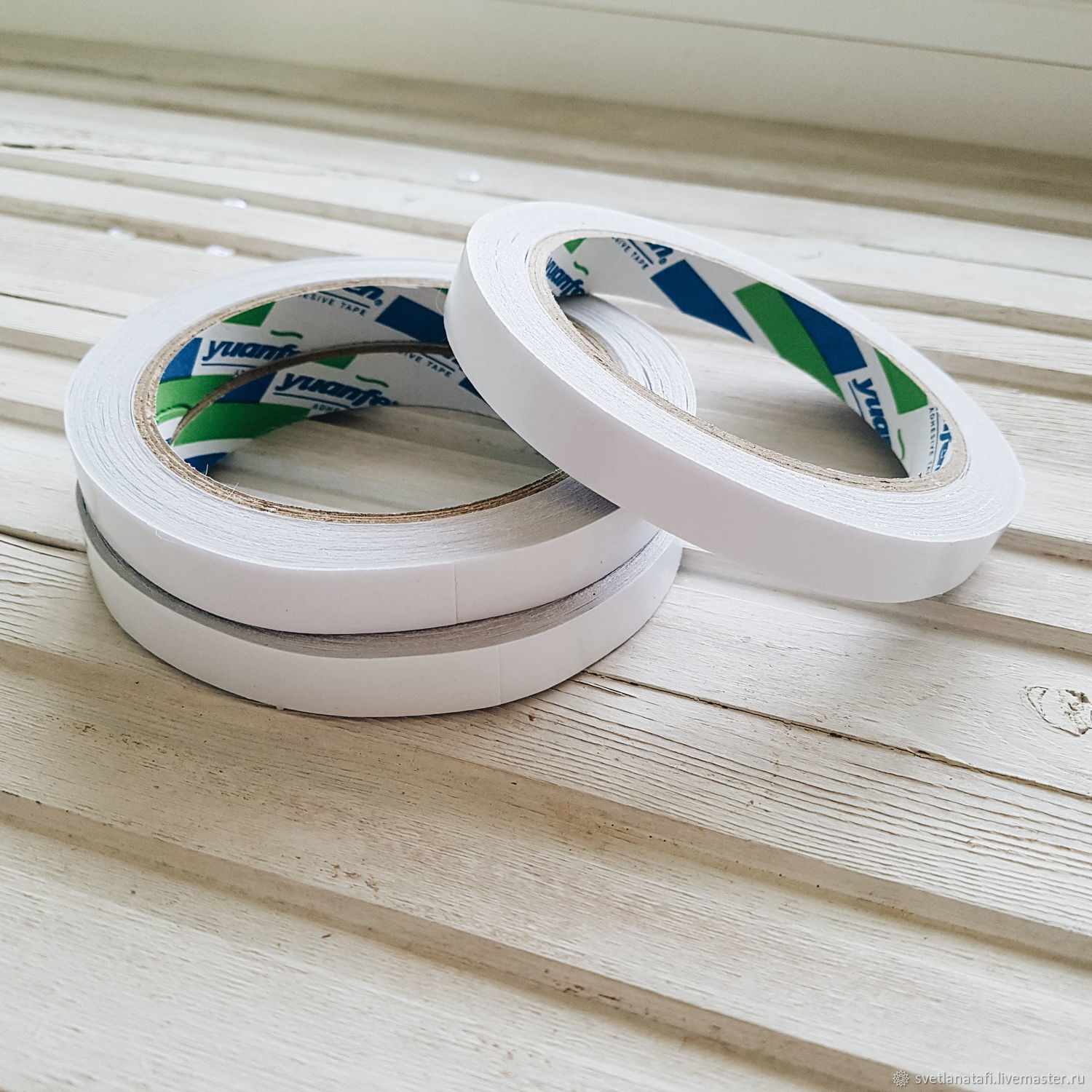

Иногда приходится применять двусторонний скотч.

Фасады крепим таким образом, чтобы между ними оставался небольшой зазор. Ручки устанавливаем в последнюю очередь при помощи пары саморезов.

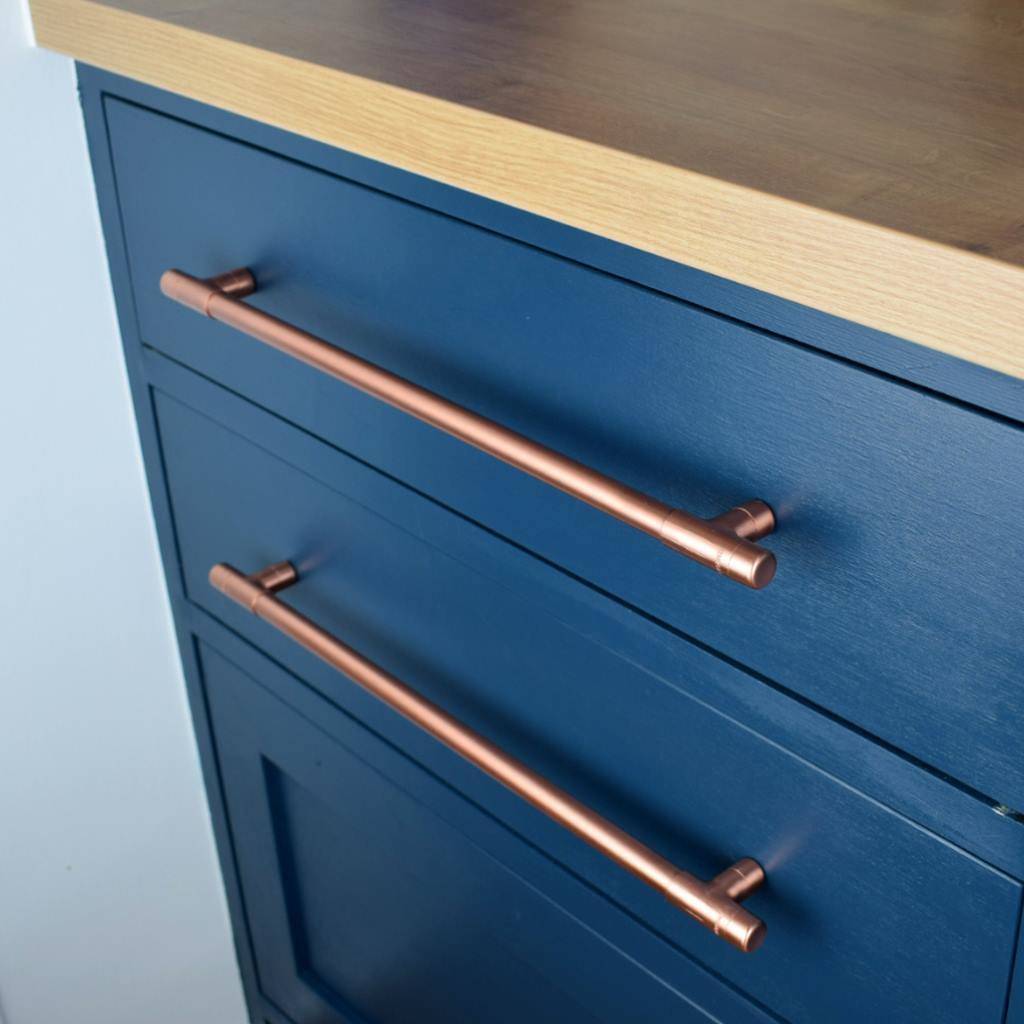

В последнюю очередь ставятся ручки.

Сборку можно выполнить самостоятельно, предварительно проведя точные расчеты и купив набор саморезов. В результате вы сможете самостоятельно отрегулировать плавность хода и сохраните немного денег сделав всё своими руками.

Разметка и установка

В первую очередь прочерчивают линии крепления. На ящике рекомендуется крепить направляющие по центру, но разрешается монтаж и в нижней его части. Аналогичную линию размечают и на внутренней боковой стороне шкафа. От точности измерений будет зависеть плавность хода и длительность эксплуатации механизма.

Перед установкой направляющие разделяют на половинки: прижимая черные «усики», вытягивают внутреннюю часть устройства. Половинки крепят на размеченные линии, затем заводят на место ящик, пробуют его закрыть и выдвинуть.

Если все было сделано правильно, сработает фиксатор и послышится легкий щелчок. Это сигнал к окончательному закреплению направляющих. В противном случае придется, слегка ослабив крепеж, еще регулировать механизм.

На обеих частях конструкции имеются продолговатые отверстия: вертикальные предназначены перемещать планку вверх-вниз, а горизонтальные – для регулировки по горизонтали. Тщательно отрегулировав механизм, можно окончательно закрепить элементы саморезами или шурупами.

Телескопические направляющие выпускаются правыми и левыми, переставлять местами их нельзя.

Направляющие могут обеспечивать частичное или полное выдвижение ящиков, быть с доводчиками или без, оснащаться системой Push to open, когда у ящика нет ручки, и достаточно нажать на него, чтобы открыть. Также изделия могут комплектоваться надежным фиксатором, удерживающим ящики в закрытом положении.

Видео: установка направляющих на выдвижные ящики

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики направляющих предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится регулировать и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

Если вы читали предыдущие посты этого блога относительно разметки под эту фурнитуру, то, наверное, заметили, что размечаем мы ось на выдвижном ящике, относительно которой будем крепить часть направляющей – строго по центру ящика.

Так проще рассчитать разметку под крепление.

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

  • Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
  • Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.

Да, на той части направляющей, которая крепится к боку ящика, есть только два регулируемые отверстия (вверх-вниз, вперед-назад), которые находятся в передней его части.

Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте шариковые направляющие правильно, используя все возможности, для их регулировки.

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Какие бывают телескопические рельсы

Невзирая на то, что их конструкция проста, телескопические направляющие делятся на виды в зависимости от формы и функционала. В теории, можно выделить такие моменты:

  • возможность разборки на съемные и несъемные части;
  • число «ступеней» (двухсекционные или многосекционные);
  • по типу конструкции — одно- и многоуровневые.

Неразборные конструкции, как правило, стоят меньше, чем разборные. Это обусловлено тем, что именно при использовании вторых нужно применять особые способы производства рельсов и способов крепежа шариков к ним. Как раз эти самые шарики позволяют свободно собирать и разбирать конструкцию, не боясь потерять мелкие детали.

Цена может отличаться и по количеству ступеней в конструкции, а также зависит от числа уровней, задействованных в ней. Грубо говоря, чем сложнее система, тем больше она стоит.

Плюсы телескопических направляющих

Несмотря на многообразие других систем для выдвигания ящиков, именно шариковые направляющие имеют ряд видимых плюсов. Основные из них:

  • долгий срок службы, устойчивость к коррозиям;
  • легкость установки;
  • невысокая цена;
  • плавное скольжение, в отличие от простых деревянных аналогов;
  • прочность и качественная сборка.

Подобные виды направляющих применимы практически в любом виде мебели: шкафу, кухонном гарнитуре и других конструкциях.
