Цветомузыка из светодиодов
Оригинальная схема для изготовления красивой цветомузыки. В данном случае нужен корпус, который делается из оргстекла.Приступим:
- Подбираем две пластины размерами 5х15 см и две пластины квадратные 5х5 см;
- В одной из деталей делается пару отверстий (для питания и наушников);
- Матируем и шкурим все пластины;
- Находим светодиоды, которые тоже матируем для лучшего эффекта;
- Корпус собираем с помощью термопистолета, который идеально подходит для работ с оргстеклом;
- Собираем теперь электрическую схему для цветомузыки по этой схеме:
Как сделать цветомузыку самому
Подключаем провод от наушников с соответствующим разъемом к автомагнитоле и наслаждаемся эффектом.
Корпус из оргстекла можно установить в салоне авто, где угодно. Все будет зависеть от индивидуальных предпочтений, длины провода и т.д.В процессе работ надо обязательно учитывать следующее:
Выходное напряжение адаптера и номинальное напряжение каждого из диодов должно быть взаимосвязано. Другими словами, общее число диодов, задействованных в схеме, должно равняться отношению выходного напряжения адаптера.
Схема с сигналом от динамика
Самодельные цветомузыкальные установки
Еще одна популярная схема создания цветомузыки.Делаем следующее:
Берем сигнал с динамиков(см.Как выбрать динамики для автомагнитолы своими силами).
УЗП* — Усилитель звуковой платы
- Устраивает переключатель так, чтобы он включал светодиоды по музыке;
- Подбираем сопротивление по схеме ниже, где указан номинал для включения одного диода;
Как сделать цветомузыку в домашних условиях
Популярная разноцветная схема
Другая распространенная схема подразумевает возможность увеличения питания. Особенно это будет актуально в том случае, если используется цепочка из множества светодиодов.Схема такая:
- Частотных фильтров должно быть два. Они на входе пропускают ВЧ и НЧ;
- Сигнал затем поступает на усилительные каскады, после чего же на светодиоды;
- К динамику источника рекомендуется подключать входы 1 и 2.
У данной схемы есть одно преимущество, которого нет ни у одной другой: возможность использования светодиодов любого цвета. Так, при воспроизведении НЧ басов будет мигать красный светодиод, при воспроизведении СЧ и ВЧ – зеленые. Что касается установки яркости, то она регулируется вращалкой громкости звука: чем выше звук, тем ярче свечение.
Комплектация схемы цветомузыки
Что потребуется для создания цветомузыки данного типа?
- Светодиодная лента RGB напряжением 12 вольт.
- Микрофон.
- Усилитель микрофона.
- Автоматический регулятор уровня.
Со светодиодной лентой все понятно, она является основной цветомузыкальной конструкции. Что касается микрофона, то именно он будет улавливать звуковые сигналы, от которых и будет работать вся схема. Но выходящий из микрофона сигнал очень слабый, поэтому его необходимо просто увеличить с помощью усилителя. Для данной схемы можно использовать прибор марки TL072. С его помощью можно увеличить амплитуду звука аж в одиннадцать раз.
https://youtube.com/watch?v=xFCAeHNo35M
Но тут возникает справедливый вопрос, будет ли работать, а если и будет, то как, цветомузыка, если звук от источника слишком слабый или слишком громкий? Ведь при этом увеличенный сигнал усилителем может не попасть в диапазон уровней, подлежащих обработке прибором. Поэтому в схему надо установить так называемый стабилизатор звука, который в независимости от входной амплитуды на выходе будет выдавать стабильный показатель, соответствующий требуемым нормам. Вот почему в комплектации мы указали автоматический регулятор уровня (АРУ).
Чтобы вы поняли, о чем идет речь, предлагаем принципиальную схему цветомузыки из светодиодной ленты, которую сделать своими руками не проблема.
На ней усилитель обозначен IC1.1, а АРУ обозначается Q1. До места установки регулятора все понятно. Переходим ко второй части схемы. Здесь также необходимо использовать усилитель, но сигнал на выходе должны выпрямляться, для чего используются D1 и D2. И такой сигнал подается на базу АРУ. Это работает вот так:
- Если сигнал слишком большой, то автоматический регулятор уровня открывается, а, значит, уменьшается его сопротивление в цепи (а, точнее сказать, сопротивление его коллекторного перехода). То есть, получается так, что установленный в цепь транзистор начинает шунтировать поступающий сигнал, который проходит через R
- После этого необходимо разложить звук на три частоты, по одному на каждый цветовой сигнал светодиодной ленты. К примеру, басы и ударные на красный, вокал и гитары (средняя частота) на зеленый и высокие частоты на синий. Соответственно частоты на схеме пропускаются красный через R7 и C10, зеленый через R14, C11, C12, синий через R15, C
- Далее сигнал на каждый канал проходит через усилители напряжения и тока, потому что силы сигнала не будет хватать, чтобы зажечь светодиоды.
https://youtube.com/watch?v=OLBsNvE_m9o
3-х канальная цветомузыка на транзисторах
Приветствую, уважаемые меломаны-самоделкины!
Все мы хоть раз в жизни, хоть немного, но были на дискотеках. Громкая музыка, яркий свет разных цветов, бьющий в глаза в такт музыке непременно любого человека раскрепостит и заставит потанцевать. Даже сейчас, когда я это пишу, хочется просто встать и потанцевать
Рассмотрим каждую её часть более подробно. Как видно, она содержит три канала, соответственно три разных цвета светодиодов. На левой части схемы виден вход — сюда будем подавать аудио-сигнал. Следом идут три подстроечных резистора, по одному на каждый канал, это позволит независимо настраивать чувствительность каждого канала. Это нужно, в первую очередь из-за того, что частотный спектр типичных музыкальных треков не равномерный, а с помощью этих резисторов можно уравнять его так, что все три цвета будут зажигаться гармонично. Сопротивление подстроечных резисторов R4 — R6 может лежать в диапазоне 47 кОм — 200 кОм. После регуляторов на схеме видны частотные фильтры, именно они отвечают за то, на каких частотах будут зажигаться светодиоды каждого из каналов. Номиналы ёмкостей и сопротивлений в этих фильтрах уже подобраны нужным образом, нужно только их в точности придерживаться. Далее сигнал, уже подготовленный, поступает на базы коммутирующих транзисторов, каждый транзистор коммутирует светодиоды своего канала. Если использование цветомузыки планируется с отдельными светодиодами, то достаточно поставить сюда маломощные NPN транзисторы, например, КТ315, КТ3102, BC547, 2N2222, 2N3904. Если уже вы хотите подключить на выход более серьёзную нагрузку, например, длинные светодиодные ленты, то следует поставить транзисторы помощней, например, BD139. При этом их коэффициент усиления должен быть не меньше 100.
Если брать аудио-сигнал с телефона или плеера, то может оказаться так, что его не хватит для зажигания светодиодов, особенно при прослушивании музыки на небольшой громкости. Но это не беда, ведь схема предусматривает подключение дополнительного общего предусилителя сигнала. Он поднимает уровень сигнала по амплитуде, а затем подаёт на вход схемы самой цветомузыки, которая была представлена выше. Этот усилитель собирается всего на одном транзисторе и также содержит своей подстроечный резистор для настройки уровня сигнала. Подойдёт любой подстроечник сопротивлением 47 кОм — 200 кОм. Транзистор можно применить любой из того же ряда, КТ315, КТ3102, BC547, 2N2222, 2N3904. Питание этих двух схем общее, и может составлять 9-12 вольт. Ток потребления, при использовании одиночных светодиодов, очень мало, а потому схему запросто можно питать от аккумулятора. Но при использовании в качестве осветительного прибора светодиодных лент будьте внимательны при выбора источника питания, ведь ленты, особенно длинные, потребляют значительный ток. Схема предусилителя:
Схема собирается на аккуратной миниатюрной печатной плате, она уже предусматривает монтаж самой цветомузыки вместе с предусилителем. Для подключения аудио-сигнала и питания используются двойные клеммные колодки
Обратите внимание, что аудио-сигнал на входе — моно, поэтому достаточно взять просто один из аудио-каналов, правый или левый, это никак не отразится на работе цветомузыки. Несколько фотографий процесса изготовления платы представлены ниже:
Готовая плата начинает работать сразу после подачи питания и аудиосигнала, достаточно лишь подстроить уровни сигналов подстроечными резисторами. Такую схему можно использовать как отдельное законченное устройство, либо в составе усилителя, и при этом вывести светодиоды на переднюю панель. Данная схема проста, но содержит в себе один недостаток — яркость зажигания светодиодов будет зависеть от громкости подаваемого на вход звука. Решить её можно путём применения системы автоматической регуляции уровня, но это уже совсем другая история. Так или иначе, такая схема будет очень кстати для сборки вечерком, когда нечего делать
Внимание! После сборки и настройки, вы, вероятнее всего, залипните у схемы надолго, наблюдая за моргающими светодиодиками
Удачной сборки! Все вопросы, замечания, дополнения прошу писать в комментарии
plata.zip (скачиваний: 99)
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Принципиальная схема цветомузыкальной приставки.
На рисунке ниже предоставлена схема простой четырехканальной цветомузыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.
Сигнал звуковой частоты подается на контакты ПК
, ЛК
и Общий
разъема Х1
, и через резисторы R1
и R2
попадает на переменный резистор R3
, являющийся регулятором уровня входного сигнала. От среднего вывода переменного резистора R3
звуковой сигнал через конденсатор С1
и резистор R4
поступает на вход предварительного усилителя, собранного на транзисторах VT1
и VT2
. Применение усилителя позволило использовать приставку практически с любым источником звукового сигнала.
С выхода усилителя звуковой сигнал подается на верхние выводы подстроечных резисторов R7
,R10
, R14
, R18
, являющиеся нагрузкой усилителя и выполняющие функцию регулировки (подстройки) входного сигнала отдельно по каждому каналу, а также устанавливают нужную яркость светодиодов канала. От средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своей полосе звукового диапазона. Схематично все каналы выполнены одинаково и различаются лишь RC-фильтрами.
На канал высших
R7
.
Полосовой фильтр канала образован конденсатором С2
и пропускает только спектр верхних частот звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.
Проходя конденсатор, сигнал верхних частот детектируется диодом VD1
и подается на базу транзистора VT3
. Появляющееся на базе транзистора отрицательное напряжение открывает его, и группа синих светодиодов HL1
— HL6
, включенных в его коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включены резисторы R8
и R9
. При отсутствии этих резисторов светодиоды могут выйти из строя.
На канал средних
частот сигнал подается от среднего вывода резистора R10
.
Полосовой фильтр канала образован контуром С3R11С4
, который для низких и высших частот оказывает значительное сопротивление, поэтому на базу транзистора VT4
поступают лишь колебания средних частот. В коллекторную цепь транзистора включены светодиоды HL7
– HL12
зеленого цвета.
На канал низких
частот сигнал подается со среднего вывода резистора R18
.
Фильтр канала образован контуром С6R19С7
, который ослабляет сигналы средних и высших частот и поэтому на базу транзистора VT6
поступают лишь колебания низких частот. Нагрузкой канала являются светодиоды HL19
– HL24
красного цвета.
Для разнообразия цветовой гаммы в цветомузыкальную приставку добавлен канал желтого
цвета. Фильтр канала образован контуром R15C5
и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14
.
Питается цветомузыкальная приставка постоянным напряжением 9В
. Блок питания приставки состоит из трансформатора Т1
, диодного моста, выполненного на диодах VD5
– VD8
, микросхемного стабилизатора напряжения DA1
типа КРЕН5, резистора R22
и двух оксидных конденсаторов С8
и С9
.
Переменное напряжение, выпрямленное диодным мостом, сглаживается оксидным конденсатором С8
и поступает на стабилизатор напряжения КРЕН5. С вывода 3
микросхемы стабилизированное напряжение 9В подается в схему приставки.
Для получения выходного напряжения 9В между минусовой шиной блока питания и выводом 2
микросхемы включен резистор R22
. Изменением величины сопротивления этого резистора добиваются нужного выходного напряжения на выводе 3
микросхемы.
Простая схема с одним светильником
Для начала стоит изучить простую схему цветомузыки. Это устройство, которое выполняется на одном светодиоде, транзисторе и резисторе. Питание на такую цветомузыку можно подавать от постоянного источника тока напряжением 6-12 вольт. Работает устройство по принципу усилительного каскада с общим эмиттером. Воздействие в виде меняющегося по частоте сигнала и амплитуды поступает на основную базу. Как только частота колебаний превышает определенное пороговое значение, открывается транзистор и светодиод сразу вспыхивает.
Данная схема имеет один недостаток – темп мигания светодиода зависит полностью от уровня производимого звукового сигнала. Говоря иными словами, световой эффект будет активироваться только на определенном уровне производимой музыкальным центром громкости. При снижении интенсивности звучания свечение будет постоянным с редкими подмигиваниями.
Краткое описание радиоэлементов
Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.
Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.
Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.
Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.
Краткое описание радиоэлементов
Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.
Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.
Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.
Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.
Светодиодная RGB-лента
Шаг 7: Добавьте аудиовходы и выходы
Для приема аудиовхода от аудиоустройства, на которое будет реагировать полоса, должен быть разъем. Я также решил добавить звуковой выход, который не позволит вам потерять разъем. Входное гнездо должно быть подключено к аудиовыходу, например, к Mp3-плееру, в то время как аудиовыход должен быть подключен к наушнику или динамику. Добавление первого является обязательным, а второе — на ваше усмотрение
Обратите внимание, что есть два аудиовыхода для любого аудиоустройства – один слева, а другой справа. Здесь только один из двух будет использоваться для ввода аудиосигналов через arduino, но в выходном аудиоразъеме оба они подключены
После выполнения всех подключений, закрепите оба разъема на отверстиях в корпусе, которые были сделаны ранее.
Использование музыкальных плееров

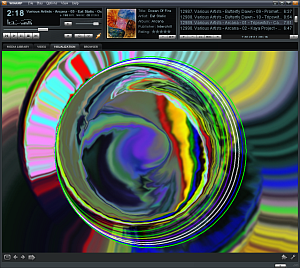

Теперь
посмотрим, что представляет собой цветомузыка для компьютера на
мониторе. В компьютерной терминологии она носит название визуализатора
или зрительных образов.
Надо
отметить, что очень многие современные аудио- и видеоплееры имеют в
своем распоряжении такой эффект. Если говорить о встроенных средствах
Windows, нет ничего проще, чем задействовать «родной» эффект
визуализации в стандартном проигрывателе Windows Media Player. Здесь,
как и положено, имеется масса тем специализированных направлений.
Не
менее популярными, в которых применяется цветомузыка на мониторе
компьютера, являются мощнейшие плееры типа WinAmp, AIMP, AVS Media
Player и многие другие. Включение эффекта визуализации, как правило,
производится при помощи «родного» меню или одной из специальных кнопок,
вынесенных на основную панель.
Если сравнивать эти плееры, WinAmp и
AIMP при включенном режиме визуализации, когда используется цветомузыка
на мониторе, не потребляют значительного количества системных ресурсов,
в отличие от того же плеера AVS. Зато (это признано всеми) по эффектам
ему нет равных. Здесь можно найти не только массу интереснейших тем и
комбинаций, но и очень высокое разрешение самих генерируемых эффектов.
Как уже понятно, применять его на маломощных машинах просто не имеет
смысла.
Этапы изготовления
Необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы состоит из нескольких этапов:
- подготовка фольгированного текстолита;
- сверление отверстий под детали;
- нанесение дорожек;
- травление.
Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат.
Собираем нашу печатную плату с напаянными на ней компонентами вот в такой доступный плафон.
Цветомузыка на транзисторах КТ805АМ (3-х канальная)
Первой представляем вашему вниманию цветомузыку на 12В с транзисторами КТ805АМ.
В данной цветомузыке используется минимум деталей: 6 сопротивлений номиналом 100 Ом, конденсаторы 5-ти номиналов, 3 транзистора КТ805АМ.
Также можно использовать другие транзисторы марки КТ, у нас — КТ829.
Данная цветомузыка для дома собиралась навесным монтажом, поскольку есть мало деталей, но ниже можно скачать печатную плату цветомузыки на 2 канала (стерео)
Необходимые радиодетали для сборки цветомузыки своими руками:
Вместо резисторов R4–R6 можно использовать переменные номиналом 10 кОм, вместо светодиодов — светодиодную ленту.
Схема цветомузыки для дома на транзисторах:
Для работы данной цветомузыки потребуется предусилитель, в качестве него можно использовать усилитель Вега10у-120с, подключаем к выходам на колонки.
Скачать печатную плату цветомузыки (3 цвета, 2 канала) можно ниже:
Как работает данная цветомузыка, собранная своими руками, смотрите ниже:
Цветомузыка. Что может быть проще?
Вы начинающий радиолюбитель и вам нечем заняться? Хотите что-нибудь спаять, но не можете определиться с выбором? Делаем цветомузыку! Устроим дома дискотеку и будем зажигать, но сначала включим паяльник и немного попаяем. Не хотим дискотеку, просто поставим возле компьютера в уголок, пусть моргает под музыку. Цветомузыкальная установка позволяет получать цветные вспышки в такт с исполняемой мелодией. Для начала возьмём транзистор, светодиод, резистор и источник питания 9В. Подключим источник звука и подадим напряжение
1-ая схема
И что мы видим? Светодиод мигает в ритм музыки. Но мигает надоедливо под уровень громкости. И тут встаёт вопрос разделения звуковой частоты. В этом нам помогут фильтры из конденсаторов и резисторов. Они пропускают только определённую частоту, и получается, что светодиод будет мигать только под определённые звуки
2-ая схема
Вы собрали надёжное, прекрасно работающее цветомузыкальное устройство, но чего-то не хватает? Модернизируем его!
Начнём с самого главного. Увеличим яркость. Для этого будем использовать лампы накаливания на 12 вольт. В схему добавляем тиристоры и питаем устройство от трансформатора. Тиристор – управляемый диод, позволяющий управлять мощной нагрузкой с помощью слабых сигналов. При прохождении через него постоянного тока он остаётся в открытом состоянии даже без управляющего сигнала, при переменном токе принцип работы похож на транзисторный. Имеет анод, катод – как у диода, и дополнительный управляющий электрод. Способен выдерживать приличную нагрузку, поэтому используется в схеме для управления лампами накаливания.
3-яя схема
Звуковой сигнал подаётся от усилителя НЧ, мощностью 1-2 Ватта. Тиристоры практически любые, рассчитанные под ток ламп, лампы – автомобильные на 12 вольт. Трансформатор должен отдавать достаточный ток (1.5-5 ампер) в зависимости от ламп.
Если у вас есть опыт работы с сетевым напряжением, то лучшим вариантом будет использование осветительных ламп на 220 вольт. Сетевой трансформатор в таком случае не понадобится, а вот звуковой лучше оставить для защиты источника звука. При этом всё должно быть тщательно изолировано и размещено в надёжном корпусе.
Теперь делаем фоновую подсветку. Она будет работать обратно основным каналам: при отсутствии звука светодиод горит постоянно, подаётся звук – светодиод гаснет. Можно сделать один общий фоновый канал или несколько с отдельными звуковыми фильтрами и подключить по предыдущей схеме.
4-ая схема
В схеме добавлен резистор (R2) для постоянного открытия транзистора. Поэтому ток через светодиод проходит свободно, но звуковой сигнал способен закрывать транзистор, светодиод гаснет.
Заменим трансформатор на транзисторный усилитель.
5-ая схема
Избавляемся от звукового провода при помощи микрофона. Добавим его в предыдущую схему. Теперь цветомузыка будет реагировать на все окружающие звуки, в том числе и на разговор.
6-ая схема
В схеме приведён пример двухкаскадного микрофонного усилителя. Резистор R1 необходим для питания микрофона, R2 R6 устанавливают смещение, R4 – настройка чувствительности. Конденсаторы C1-C3 пропускают переменный звуковой сигнал и не дают пройти постоянному току. Микрофон – любой электретный. Если схему использовать просто как предусилитель, то R1 и микрофон убираются, звуковой сигнал подаётся на C1 и минус питания. Номиналы деталей не критичны, особая точность здесь не важна. Главное не делать ошибок и у вас всё получится.
Источник
Простая схема с одним светильником
Для начала стоит изучить простую схему цветомузыки. Это устройство, которое выполняется на одном светодиоде, транзисторе и резисторе. Питание на такую цветомузыку можно подавать от постоянного источника тока напряжением 6-12 вольт. Работает устройство по принципу усилительного каскада с общим эмиттером. Воздействие в виде меняющегося по частоте сигнала и амплитуды поступает на основную базу. Как только частота колебаний превышает определенное пороговое значение, открывается транзистор и светодиод сразу вспыхивает.
Данная схема имеет один недостаток – темп мигания светодиода зависит полностью от уровня производимого звукового сигнала. Говоря иными словами, световой эффект будет активироваться только на определенном уровне производимой музыкальным центром громкости. При снижении интенсивности звучания свечение будет постоянным с редкими подмигиваниями.
https://youtube.com/watch?v=BRrXSYXCs88
https://youtube.com/watch?v=PVg6C4ydcvo
https://youtube.com/watch?v=_73fqBE8ZE0
Простая трёхканальная схема
Чтобы получить цветомузыку, лишенную всех перечисленных выше недостатков, стоит использовать специальный трехканальный преобразователь звука. Питается такая схема постоянным напряжением 9 В и в состоянии эффективно засветить по одному или два светодиода в каждом канале. Среди основных конструкционных элементов, которыми характеризуется такая цветомузыкальная схема, можно отметить:
- три независимых усилительных каскада, которые собираются на транзисторах категории КТ315 (КТ3102);
- в нагрузку транзисторов включены светодиоды разного цвета;
- для элемента предварительного усиления может быть использован сетевой небольшой трансформатор понижающего характера.
Входящий сигнал подается на вторичную обмотку трансформатора, который в свою очередь выполняет две основные функции – развязывает на гальваническом уровне два устройства, а также усиливает звук с основного линейного выхода. После этого сигнал поступает на три параллельно расположенных и включенных фильтра, собранные на базе RC-цепей. Они работают на индивидуальной частотной полосе, которая прямо зависит от номинала конденсатора и резистора.
https://youtube.com/watch?v=4F9XK7fB5dU
https://youtube.com/watch?v=_IM3TvPbgws
https://youtube.com/watch?v=W2bKQTvkuFQ
По какому принципу работает цветомузыка
В основе цветомузыкальных установок, используется способ частотного преобразования музыки и его передачи, посредством отдельных каналов, для управления источниками света. В результате получается, что в зависимости от основных музыкальных параметров, работа цветовой системы будет ей соответствовать. На этом прицепе основана схема, по которой собирается цветомузыка на светодиодах своими руками.
Как правило, для создания цветовых эффектов используется не менее трёх различных цветов. Это может быть синий, зелёный и красный. Смешиваясь в различных комбинациях, с разной продолжительностью, они способны создать поразительную атмосферу веселья.
Разделять сигнал на низкие, средние и высокие чистоты, способны LC и RC-фильтры, именно они устанавливаются и настраиваются в цветомузыкальную систему с применением светодиодов.
Настройки фильтров устанавливаются на следующие параметры:
- до 300 Гц на низкочастотный фильтр, как правило, его цвет красный;
- 250-2500 Гц для средних, цвет зелёный;
- все что выше 2000 Гц преобразует высокочастотный фильтр, как правило, от него зависит работа синего светодиода.
Деление на частоты, проводится с небольшим перекрытием, это необходимо, для получения различных цветовых оттенков, при работе прибора.
Выбор цвета, в данной схеме цветомузыки не принципиален, и при желании можно использовать светодиоды разных цветов на своё усмотрение, менять местами и экспериментировать, запретить не может никто. Различные частотные колебания в сочетании с применением нестандартного цветового решения, могут существенно повлиять на качество результата.
Для регулировки доступны и такие параметры схемы, как количество каналов и их частота, из чего можно сделать вывод, что цветомузыка может использовать большое количество светодиодов разных цветов, и возможна индивидуальная регулировка каждого из них по частоте и ширине канала.
Несколько рабочих схем
Ниже будет предложено несколько рабочих схем цветомузыки на светодиодах.
Вариант №1
Для данной схемы можно использовать светодиоды любого типа. Главное, чтобы они были сверхяркими и разными по свечению. Схема работает по следующему принципу, сигнал с источника передаётся на вход, где сигналы каналов суммируются и далее направляются на переменное сопротивление.(R6,R7,R8) При помощи этого сопротивления уровень сигнала для каждого канала регулируется, после чего поступает на фильтры. Различие фильтров, в ёмкости конденсаторов, используемых для их сборки. Их смысл, как и в других устройствах, преобразовывать и очищать звуковой диапазон в определённых границах. Это верхние, средние и низкие частоты. Для регулировки в схеме цветомузыки установлены резисторы подстройки. Пройдя всё это, сигнал поступает на микросхему, которая позволяет устанавливать различные светодиоды.
Вариант №2
Второй вариант цветомузыки на светодиодах отличается своей простотой и подойдёт для начинающих любителей. В схеме участвует усилитель и три канала для обработки частоты. Установлен трансформатор, без которого можно обойтись, если сигнала на входе достаточно для открытия светодиодов. Как и в аналогичных схемах, применяются регулировочные резисторы, обозначенные как R4 – 6. Транзисторы можно использовать любые, главное, чтобы передавали более 50% тока. По сути, больше ничего не требуется. Схему при желании можно улучшить, для получения более мощной цветомузыкальной установки.
Пошаговая сборка наипростейшей модели цветомузыки
Для сборки простой цветомузыки на светодиодах потребуются следующие материалы:
- светодиоды размером пять миллиметров;
- провод от старых наушников;
- оригинал либо аналог транзистора КТ817;
- блок питания на 12 вольт;
- несколько проводов;
- кусок оргстекла;
- клеевой пистолет.
Первое с чего нужно начать, это изготовить, корпус будущей цветомузыки из оргстекла. Для этого оно разрезается по размерам и склеивается, клеевым пистолетом. Короб лучше сделать прямоугольной формы. Размеры можно корректировать под себя.
Для расчёта количества светодиодов, разделим напряжение адаптера (12В), на рабочее светодиодов (3В). Получается нам необходимо в короб, установить 4 светодиода.
Кабель от наушников зачищаем, в нём три провода, мы будем использовать один левого или правого канала, и один общего.
Один провод нам не понадобится и его можно изолировать.
Схема простой цветомузыки на светодиодах выглядит следующим образом:
Перед сборкой, кабель прокладываем внутрь короба.
В процессе сборки, нужно постараться не нагревать транзистор, т. к. это может привести к его поломке, и учитывайте маркировку на ножках. Эмиттер обозначается как (Э), база и коллектор соответственно (Б) и (К). После сборки и проверки можно установить верхнюю крышку.
Готовый вариант цветомузыки на светодиодах
В заключении хочется сказать, что собрать цветомузыку на светодиодах не так сложно, как может показаться на первых порах. Конечно, если Вам нужно устройство с красивым дизайном, то тут уже придется потратить много времени и сил. А вот для изготовления простой цветомузыки в ознакомительных или развлекательных целях достаточно собрать одну из представленных схем в статье.
Простейшая схема с одним светодиодом
Для начала следует разобраться с простой схемой цветомузыки, собранной на одном биполярном транзисторе, резисторе и светодиоде. Питание на неё можно подавать от источника постоянного тока напряжением от 6 до 12 вольт.
Работает данная цветомузыка на одном транзисторе по принципу усилительного каскада с общим эмиттером. Возмущающее воздействие в виде сигнала с изменяющейся частотой и амплитудой поступает на базу VT1. Как только амплитуда колебаний превышает некоторое пороговое значение, транзистор открывается и светодиод вспыхивает.
Недостаток данной простейшей схемы состоит в том, что темп мигания светодиода полностью зависит от уровня звукового сигнала. Другими словами, полноценный цветомузыкальный эффект будет наблюдаться только на одном уровне громкости. Снижение громкости приведёт к редкому подмигиванию, а увеличение – к почти постоянному свечению.
Простая инструкция по созданию цветомузыки
Коллиматор лазерный
Сделать такую цветомузыку по силам каждому. Времени уйдет мало, ничего покупать не нужно, так как основные материалы можно подготовить из подручных средств.
Вот, что следует подготовить:
- 20-сантиметровый металлический отрезок.
- CD или DVD компакт-диск и laser-указка.
- Кусочек гибкой резины.
- Клей Момент.
- Изолента.
- Динамик, воспроизводящий музыку.
Начинаем:
- С трубы убираем все заусеницы, делаем ее гладкой.
- Вырезаем из диска кружочек, диаметр которого на 4-5 мм меньше, чем диаметр трубы.
- Из резиновой перчатки вырезаем пальчик, который в дальнейшем можно будет надеть на трубу.
Китайская лазерная указка
- Теперь вырезанный дисковый кружочек приклеивается Моментом к концу трубки с натянутой резиной. Круг должен сесть посередине трубы, зеркальной стороной к верху.
- Полученная установка ставится поверх динамика, его сетки.
Рекомендуется установку зафиксировать на громкоговорителе чем-нибудь. Проверяем работу установки: пускаем луч китайской указкой на диск. Свет отражается. Остается только зафиксировать laser-указку над компакт-диском так, чтобы луч отсвечивался как требуется, вот и все.
Когда из громкоговорителя польет звук, волны заставят колебаться резину и диск. В свою очередь, колебания приведут к вырисовке различных фигур на поверхностях стен или потолка в ритм мелодии. Эффективно установить над компакт-диском добавочную laser-указку, или даже несколько. А если еще напустить дыму из дымогенератора, то лучи будут проходить сквозь дым, оставляя объемные картинки.
Схема подключения
При подключении, дабы у вас не перепутались цвета, соблюдайте распиновку. От конца светодиодной ленты, уже как правило отходят припаянные отрезки разноцветных проводов.
Если их нет, придется припаять их самому. Сложного в этом ничего нет, но определенные нюансы все же существуют. Какие именно, описано в статье ниже.
При готовом 4-х пиновом коннекторе-разъеме папа-мама, подключение выглядит еще проще.
Таким образом соединяете все провода по своим цветам:
R-красный
G-зеленый
B-синий
V»+» — общий плюсовой провод
Что будет, если например подключить зеленый провод от Led ленты не к своему контакту на клеммной колодке, а к другому, например с надписью «B»?
В этом случае при нажатии на пульту на зеленую кнопку, у вас подсветка будет светиться не зеленым цветом, а синим. Что как понимаете, не очень удобно.
На этом же блоке, на клеммной колодке расположены контакты для подключения питания 12 или 24в. Самое главное здесь не перепутать полярность.
На клемму со знаком «+» должен приходить провод от плюсового контакта блока питания. На клемму «-» от минусового. Иначе можете что-нибудь спалить.
В принципе на этом все подключение можно считать завершенным.
Последовательность схемы здесь следующая:
блок питания
RGB музыкальный контроллер
светодиодная лента
Нажимаете кнопку ВКЛ на пульту и проверяете работоспособность самой ленты, переключая вручную все цвета.
Далее ручкой отстраиваете чувствительность. Желательно добиться такого эффекта, чтобы контроллер на реагировал на голос и посторонние разговоры в помещении, зато хорошо срабатывал на басы, музыкальные звуки и мелодии.
