Светодиодные ленты для авто на 12 вольт

Содержание

С импульсным стабилизатором

Импульсный стабилизатор отличается от вышеописанного тем, что более мощный, не перегревается и характеризуется следующим набором параметров:

Большой диапазон подключаемого напряжения – от 4 до 36 вольт и задаваемого на выходе – от 1 до 36 вольт.
Возможность регулировки значения силы тока – от 0 до 5 ампер.
Автоматическая защита от короткого замыкания и нагрева.
Рабочая температура – от -40 до +80С.
Коэффициент преобразования – до 95%.
Низкая цена – от 3 до 4 $.
В основе содержит микросхему LM2596.

Один из существенных плюсов покупного импульсного стабилизатора – компактность – он примерно в 10 раз меньше линейного аналога.

Светодиодная лента для автомобилей — преимущества использования

Лента светодиодов является популярным устройством для украшения интерьера и экстерьера автомобиля. С её помощью можно сделать подсветку колёсных дисков, молдингов, номерного знака и других элементов отделки машины. Не менее популярно её применение внутри салона. Такую ленту можно легко уложить по контурам передней панели, руля и ручки КПП. Другими словами, она даёт невообразимый простор для творчества.

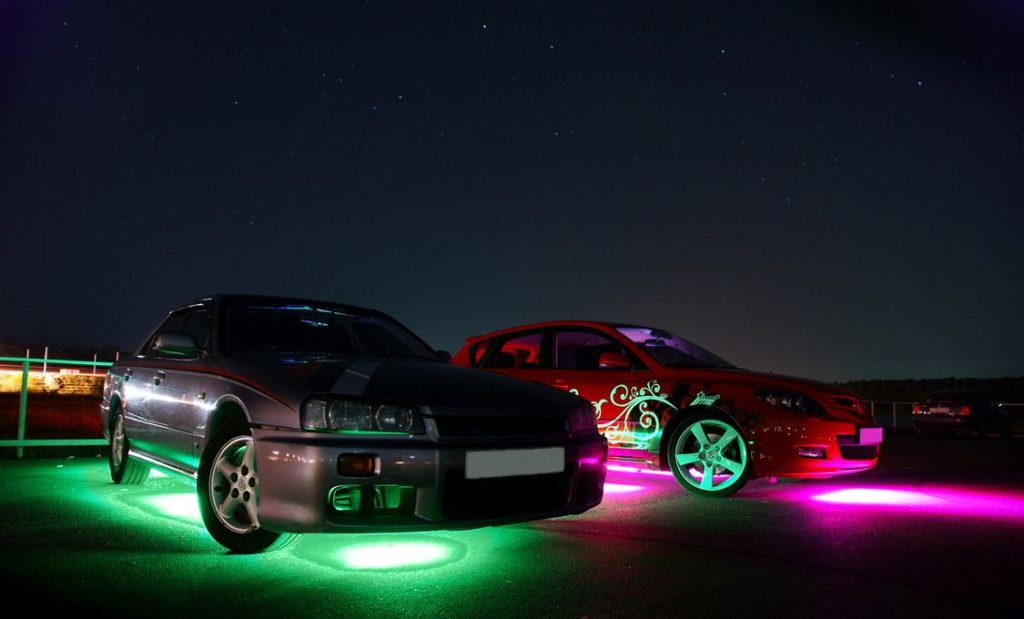

С помощью светодиодной ленты можно придать автомобилю необычный вид

Что же представляет собой эта фишка? На металлической подложке длиной 1 метр расположены 30 светодиодов, сгруппированные по 3 диода на сектор, с отходящими от них проводами. Существуют и другие комбинации, но подробнее мы поговорим о них в следующем разделе.

Вся конструкция спрятана в герметичную прозрачную оболочку. Каждый из диодов потребляет 4 вольта энергии, поэтому ленту питает напряжение 12 вольт, хотя в некоторых конструкциях эта величина может достигать 24. Из-за того что диоды в группах соединены последовательно, разрезать ленту можно только по границам секторов. В противном случае её работа будет нарушена. Такую ленту можно подключать к аккумулятору напрямую.

Светодиодные ленты, используемые для тюнинга автомобиля, продаются в катушках по 5–25 метров, однако условие 30 диодов на 1 м остаётся неизменным.

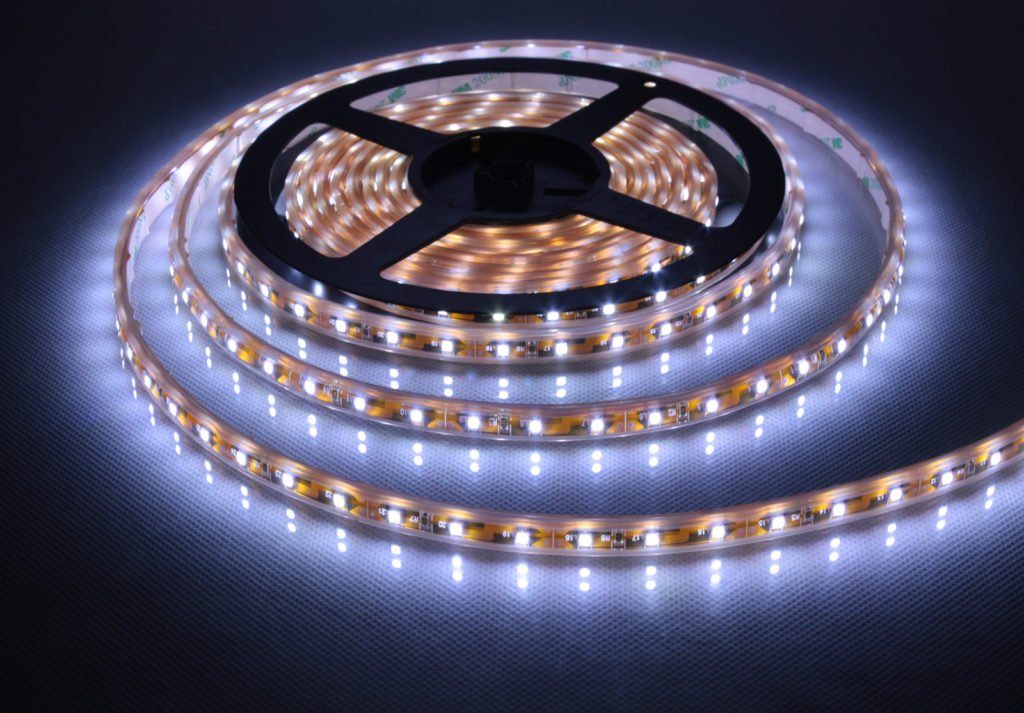

Светодиодная лента продаётся катушками по 5 метров

Использование именно этого типа устройства обладает рядом неоспоримых преимуществ перед другими источниками освещения:

возможность повторять различные формы благодаря гибкости ленты;
лёгкость при монтаже благодаря клеевому слою;
простая схема подключения к автомобилю;
возможность включать и выключать подсветку;
безопасность при использовании;
компактность;
небольшая мощность;
высокая износостойкость;
длительная бесперебойная служба;
отсутствие вредного воздействия на организм;

Кроме того, они не требуют каких-либо дополнительных устройств, вроде линзы, рассеивателя и отражателя. Их легко найти в продаже и приобрести по относительно невысокой цене. Палитра светодиодов включает в себя белый, синий, красный, жёлтый и зелёный цвет. Вы можете комбинировать оттенки в соответствии с творческим замыслом.

В продаже есть разные цвета светодиодных лент

Это интересно: Как увеличить яркость светодиодной лампы: разбираем со всех сторон

Места подсветки в машине

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

салон или двери машины

Также довольно частое применение — это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.

фары

Такую подсветку еще прозвали «ангельские глаза». Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

Здесь не должно быть разноцветной RGB радуги.

кузов

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

Все эти подсветки можно сделать своими руками и подключить двумя способами:

напрямую от прикуривателя или проводов 12В

через отдельный источник питания

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.

Подробнее

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Более подробную информацию о том, как выбирать автомобильные светодиодные лампы, вы сможете узнать в материале нашего специалиста.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

По цвету свечения светодиодов

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

монохромные – производящие один цвет;
универсальные RGB – наделены возможностью менять цвет.

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

SMD3010 – применяется в массе своей для лент, имеющих боковое свечение. Светодиоды здесь выполнены в размере 1х3 мм и характеризуются мощностью, равной 0,08 Вт;
SMD3528 – данная категория светодиодных лент используется наиболее часто. Они предназначены для эффектного горизонтального свечения. Размер диодов здесь колеблется от 2,8 до 3,5 мм, а мощность в 0,08 Вт;
SMD5050 – в данной категории присутствуют достаточно большие по размеру светодиоды, размер которых составляет 5х5 мм, яркость высокая, а уровень мощности составляет 0,24 Вт.

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

тип 3028 – выпускается с 60, 120, 240 светодиодами. В крайнем варианте диоды расположены в два ряда;
тип 5050 – можно купить с 30, 60, 120 светодиодами на один метр. В этом случае 120-ка характеризуется двухрядным расположением диодов.

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

По классу защиты

Чтобы отразить уровень стойкости ленты по отношению к влиянию внешней среды, производители используют принятый на международном уровне показатель IP, после которого обозначается цифра. Первая обозначает уровень защиты прибора от механического воздействия и пыли, вторая – от влаги.

Вот основные типы светодиодных лент в зависимости от типа защиты.

IP20 – лента со слабо защищенными диодами. Ее можно использовать только в салоне авто, в местах, куда не проникают влага и твердые частицы.
IP65 – средней защиты ленты. На приспособление в данном случае нанесен слой специальной эпоксидной смолы. Такое устройство можно монтировать не только внутри салона, но также снаружи.
IP68 – самый высокий уровень защиты. Здесь лента надежно спрятана под слоем качественного бесцветного силикона. Такие ленты можно устанавливать на автомобили, которые эксплуатируются в достаточно неблагоприятных погодных условиях.

Ориентируясь на данные значения, автолюбитель может подобрать светодиодную ленту в прямой зависимости от того, в каких условиях планируется эксплуатировать транспортное средство.

Подготовка к установке

Прежде чем переходить к установке, необходимо приобрести всё необходимое. Если собираетесь тюнинговать мелкие детали, то вам нужны будут единичные диоды. Для создания подсветки , панели приборов и т. д. можно взять светодиодную ленту на метраж.

Перед тем как покупать ленту, вы должны для себя определиться, где вы будете устанавливать освещение, сделать замеры, и только потом рассчитать необходимое количество материала. Если вы решили покупать светодиодные ленты на метраж, то дополнительно вам нужно будет купить провода (3–5 метра), термоусадочную трубку или хотя бы обычную изоленту, клей и диммер. Есть в продаже и уже готовые ленты для тюнинга салона с припаянными по краям проводами для подключения. Тогда мучиться с замерами, припаивать провода и изолировать не придётся. Здесь просто необходимо будет закрепить готовую ленту в нужном месте и подключить к питанию.

Второй способ монтажа

Данный способ можно использовать, устанавливая подсветку в салоне, багажнике и под капотом. Здесь вам нужны будут:

светодиодная лента с двумя контактами;
провод, имеющий два разноцветных проводка. Красный будет припаиваться к ее «плюсу», а черный — к «минусу» ленты.

Подготовка осветительного прибора идет по тому же принципу, что в первом способе. После монтажа изделия, проделываем следующее манипуляции:

подключаем к аккумулятору (к минусовой клемме) чёрный провод;
красный крепим к тумблеру, а потом подключаем его к плюсовой клемме аккумулятора;

Схема подключение проводов к аккумулятору

далее в салоне устанавливаем тумблер в удобном для вас месте.

Вот и все.

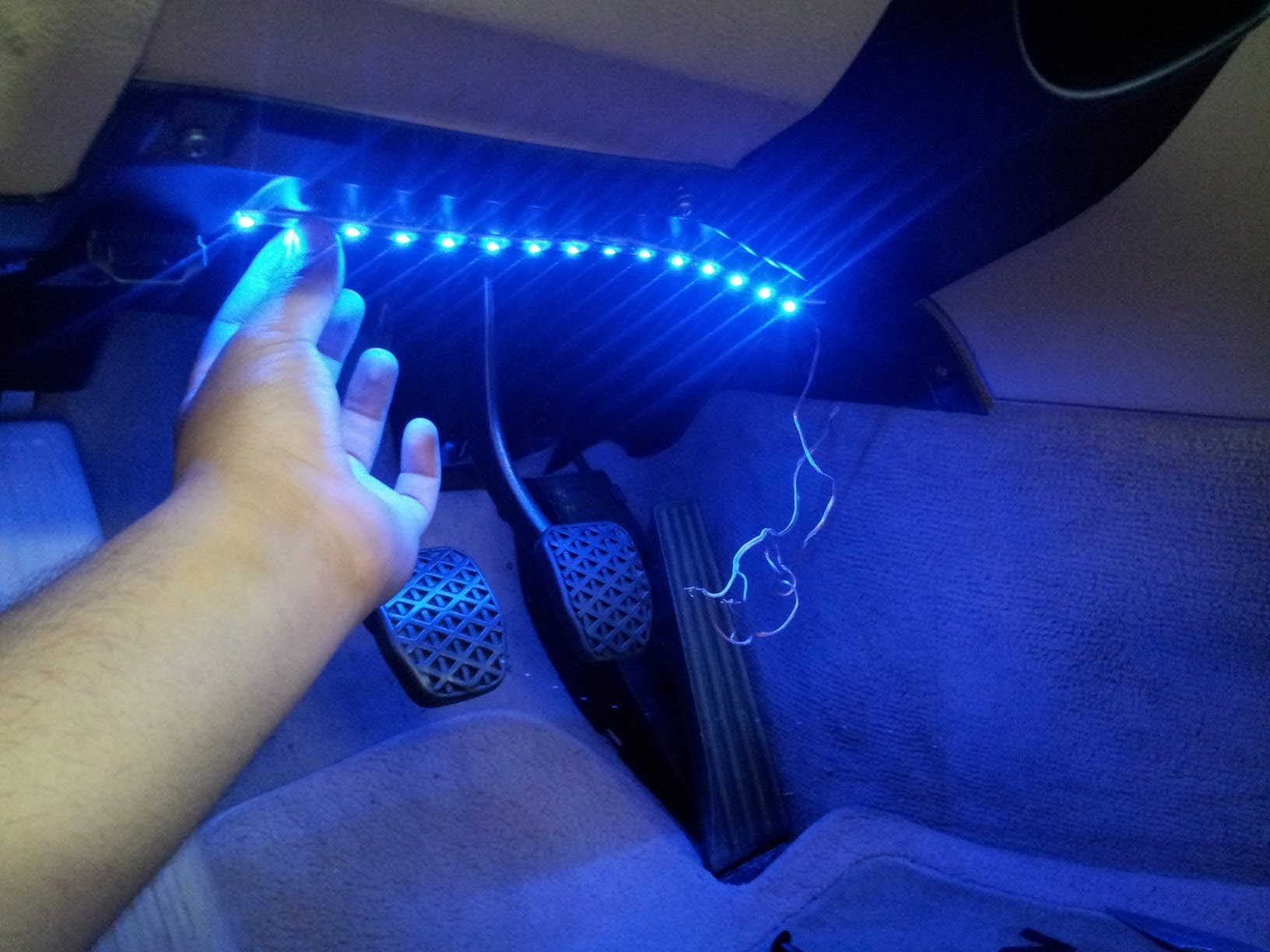

Готовая подсветка

Если при таком подключении изделие не будет светиться, то значит нужно проверить правильность соблюдения полярности проводов.

Способы подключения светодиодной ленты в автомобиле

Существует несколько вариантов подключения осветительного устройства в автомобиле. Большой популярностью пользуется самый простой вариант – с применением резистора. Также используются методики, связанными с использованием линейного или импульсного стабилизатора.

Каждая методика отличается своими индивидуальными особенностями и последовательностью действий. Что касается инструментов и материалов, то их перечень во всех случаях схож.

Необходимые инструменты и материалы

Установка светодиодной ленты на автомобиль через прикуриватель осуществляется достаточно просто.

Для проведения монтажных потребуется подготовить такие инструменты, как:

влагозащитная RGB лента на четыре контакта или иной подходящий вариант осветительного прибора;
четыре специальных клеммы или надежных коннектора;
многожильный провод, желательно с цветами проводков как на контроллере;
контроллер на 12 В, который подходит для легкового авто;
специальный силиконовый герметик.

После подготовки всех необходимых инструментов и устройств можно приступать непосредственно к монтажным работам.

Также советуем внимательно изучить статью нашего специалиста, из которой можно узнать, как подключить видеорегистратор в машине без прикуривателя.

Простое подключение

В процессе работы двигателя напряжение в машине варьируется в достаточно широком диапазоне. Чтобы избежать перегрузок в напряжении, специалисты советуют установить специальный резистор в разрыв одного из питающих осветительный прибор проводов.

Основным преимуществом подобного варианта включения является обеспечение долговечности светодиодов, что достигается за счет отсутствия перенапряжения светильников.

При значениях напряжения ниже максимального уровня автоматически снижается светоотдача. При перепадах показателей будет проявляться эффект «ярко-тускло».

Если уровень яркости свечения светодиодной ленты не является достаточно важным фактором, можно проводить именно такое подключение.

Подключение через линейный стабилизатор

Подобный вариант подключения позволит забыть о таком явлении, как самопроизвольное изменение уровня яркости свечения в процессе езды. Это основано на установке линейного стабилизатора. Его роль в данной схеме возьмет на себя специальная интегральная микросхема. Довольно часто стабилизатор применяется на базе LM7812, что собрана в корпусе категории ТО220 с током нагрузки примерно 1 А

Но при этом есть одно важное условие

Для обеспечения максимально стабильной работы подобной схемы, требуется проследить за тем, чтобы напряжение было ниже 14 Вт. Определенный запас, равный двум вольтам, требуется для сохранения оптимальной работоспособности LM7812. Нарушение данного правила может привести к срыву стабилизации и появлению на выходе импульсного сигнала. Именно по причине подобного недостатка интегральные стабилизаторы применяются достаточно редко.

В качестве альтернативы стоит использовать специальный регулируемый стабилизатор LM317. Он обладает более высокими техническими характеристиками. Посредством применения резистора есть возможность настроить на сеть UВЫХ=11 В. Это позволит стабильно работать с установленным на аккумуляторе напряжении от 12,3 В.

Если установить сниженный уровень питания, лента будет работать в особом щадящем режиме, а это не всегда является преимуществом.

Подключение через импульсный стабилизатор

Подобный вариант самостоятельного подключения светодиодной ленты является самым оптимальным на данный момент. Импульсный стабилизатор можно сделать своими руками, используя набор Мастер Кит, или приобрести готовую заводскую плату, предварительно собранную на базе LM2596. Готовое решение обойдется по сумме от 300 до 700 рублей, все зависит от максимального уровня тока нагрузки.

В процессе выбора предпочтение стоит отдать плате, которая с тыльной стороны надежно фольгирована обычным алюминием, что в состоянии обеспечить оптимальный отвод тепла на радиатор.

Данный вариант монтажа стабилизатора характеризуется большим количеством преимуществ. Среди них можно отметить наличие встроенной тепловой защиты и ограждения от перегрузок. Обеспечивается высокий коэффициент полезного действия, а также полное отсутствие перегрева при напряжении до 0,5 А. Метод позволяет параллельно соединить несколько светодиодных лент одновременно, причем разного типа. Также обеспечивается высокая степень надежности.

Отключаем подсветку в выключателе

Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процедура.

Подготовительный этап

Для тех, кто никогда не
устанавливал выключателей и не занимался электромонтажными работами,
рекомендуется тщательно продумать свои действия. Предварительно необходимо:

Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).

Принцип работы подстветительного
устройства

Для создания подсветки
в схему выключателя параллельно главным контактам внедряется светодиод или
неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение
электрического тока в систему освещения переключателя. Включенная – наоборот
приводит к разъединению его питания. Механизм действия основан на разнице
сопротивления между светильником и дополнительным светоисточником.

Ток проходящий через светодиод выключателя явно недостаточен, чтобы нагреть нить лампочки накаливания. Однако если в люстре стоит энергосберегающий светильник или лед-элемент, то применяется драйверная система, способна работать и на слабом токе. По причине последнего полупроводниковый кристалл может начать мигать из-за постепенного накопления потенциала в резисторе и его периодической отдаче.

https://youtube.com/watch?v=pr9YSSmXg74

Что включает свет

Все светодиоды и
люминесцентные лампы работают от постоянного тока. Поэтому в начале их корпуса
устанавливается специальный драйвер, который включает два обязательных
элемента:

Диодный мост –
преобразователь переменного тока в постоянный.
Электролитный
конденсатор – сглаживатель провалов импульсов напряжения.

Последний и является
главным виновником самопроизвольного включения света. Дело в том, что, хотя и
слабый, но ток через систему подсветки проходит – его отключить невозможно
(только если совсем удалить эту параллельную схему) – и этого вполне
достаточно, чтобы конденсатор копил заряд. Когда его потенциал достигает
заданного значения, происходит разряд – лампочка вспыхивает. Хотя такое событие
и происходит фрагментарно, тем не менее это ухудшает ресурс светильника,
особенно газоразрядного. Кроме того, это уменьшает комфорт пребывания человека
в таком помещении.

Пошаговая инструкция по отключению

Инструкция, как
отключить светодиод в бытовом выключателе, состоит из следующих шагов:

Демонтировать
выключатель или снять верхнюю панель с клавишами.
Разобравшись в
схеме, найти светодиод и проводники, подведенные к контактам.
Отключить
индикатор от клемм, при необходимости воспользовавшись кусачками.
Убедившись в
исправности главных проводников и мест контактов, собрать в обратной
последовательности выключатель.

https://youtube.com/watch?v=SoX5IlsFaLs

Почему именно светодиодная лента?

На сегодняшний день система освещения автомобиля может быть организована различными осветительными приборами. Но многие автолюбители предпочитают подсвечивать своих железных коней светодиодными лентами. Причина такой популярности кроется в ее достоинствах:

достаточно простой монтаж, который легко реализуется своими руками, что очень важно для людей, которые любят возиться с автомобилем в свое свободное время. Для монтажа здесь не потребуются профессиональные знания электрика

Установить такую ленту сможет каждый, кто будет придерживаться пошаговой инструкции, приведенной ниже;
такая подсветка может светиться различными цветами (синий, зеленый, желтый, фиолетовый и т.д.). Это позволяет не только сделать подсветку салона или автомобиля снаружи качественной, но и оттенить цвет кузова;

Внешний тюнинг автомобиля

светодиодная лента создает качественный и достаточно яркий световой поток, которые отлично освещает элементы салона или дорожное полотно;
длительный период работы изделия;
минимальное потребление электроэнергии;

высокая устойчивость светодиодов к вибрации и различного рода механическим воздействиям

Это особенно важно для машины, которая постоянно вибрирует во время езды по дорогам;
экологичность. Все компоненты изготовлены из экологически чистых материалов и не содержат в своем составе токсические и ядовитые компоненты

Поэтому такую подсветку можно спокойно устанавливать в салон даже в ситуации частой перевозки детей.

Несмотря на это, светодиодная лента имеет определенные особенности работы и подключения:

из-за того, что такая продукция имеет напряжение в 12 вольт, здесь нужно будет руководствоваться определенной инструкцией по ее установке;

Внешний вид светодиодной ленты

нарезать нужно только в строго определенных местах. Они помещены черной пунктирной линией и значком ножниц;
из-за большого разнообразия светодиодной продукции такого плана не всегда получается выбрать оптимальный вариант модели.

Кроме этого такие осветительные изделия стоят не очень дешево. Хотя, если делается подсветка только салона (приборной доски) или фар машины, то затраты на монтаж будут незначительными. Гораздо дороже обойдется установка осветительного тюнинга снаружи по всему периметру автомобиля.

https://youtube.com/watch?v=wgAF1kNYk2A

https://youtube.com/watch?v=XnX2bqIw4Pc

Подключение блока питания для светодиодной ленты

Это в качестве бонуса — как практически подключить светодиодную ленту. Тут есть несколько тонкостей (не люблю слово «нюансы»).

Может, это будет интересно:

Питание светодиодной ленты обеспечивается блоком питания. У него для этого случая важны два параметра: напряжение (обычно 12 или 24 Вольта) и мощность (зависит от длины ленты и мощности светодиодов). Чуть ниже расскажу об этом поподробнее.

Вот на всякий случай фото блока питания:

Блок питания для светодиодной ленты.

Этот блок мощностью на 60 Ватт, с запасом на два куска по 24 Ватта.

Раз уж заговорили о таких больших длинах, важное замечание. Если длина подключаемого участка светодиодной ленты 10 м и более, и весь этот участок можно окинуть взглядом, то можно будет заметить, что яркость к концу участка падает

Чтобы устранить этот эффект, нужно подключать такой длинный кусок ещё в одном месте. Например, в конце, или в середине.

При подключении светодиодной ленты к блоку питания главное — соблюдать полярность. По контактам — фаза, ноль, земля — это вход БП. Контакты -V и +V это выходное напряжение 12 В. Правее подстроечный резистор, им можно скорректировать выходное напряжение примерно от 11 до 13 Вольт.

На упаковке обычно пишется напряжение ленты, исходя из этого выбирается блок питания — 12 или 24 В.

Мощность LED-ленты

должна быть не более 75% мощностиблока питания . Иными словами, должен быть запас по мощности не менее 25%. Мощность данного куска (отрезка) ленты узнать просто. Надо мощность погонного метра (Ватт на метр) умножить на длину ленты.

Если мощность блока будет сравнима с мощностью нагрузки — блок может перегреться, особенно если установлен в тесном пространстве под потолком. А если мощность источника питания меньше мощности ленты, лента просто не сможет включиться, и будет моргать, пытаясь включиться. Другими словами — БП просто не сможет запуститься, будет срабатывать внутренняя защита.

И ещё по подключению блока питания. Ни в коем случае не подавайте на него питание через выключатель с подсветкой

! Иначе будет нечто похожее, описанное в статье про то, как . Здесь БП будет пытаться запуститься, и резистором 1 МОм не отделаться. Даже 100 кОм может быть мало.

Естественно, контакты должны быть тщательно защищены от случайного прикосновения. Ниже даны фото, как просто обезопасить от прикосновения к открытым контактам с помощью отрезка кабель-канала подобранной ширины.

Есть блоки питания для светодиодной ленты со специальными защитными крышечками, но они помогают слабо, и электробезопасность всё равно низкая. Можно, конечно, замотать всё это изолентой… но смотреться будет не очень.

Есть и другие блоки питания, в пластиковых корпусах и влагозащищенные. Возможно, они более предпочтительнее в жилых помещениях, в местах, куда может залезть ребенок/кошка/собака.

Выбираем ленту для машины

Чтобы правильно подключить светодиодную ленту в любой машине, необходимо выбирать ее, исходя из двух главных критериев. Это тип матрицы и ее технические характеристики, а также класс защиты от внешних факторов. Рассмотрим их более детально.

Тип светодиодной матрицы

Среди главных параметров, характеризующих матрицу светодиодной ленты для машины, выделяются:

Размер лед-кристалла. Например, в маркировке обозначается как SMD3528, где первые три буквы – это тип, а последующие четыре цифры – размер в миллиметрах, то есть 3,5 мм на 2,8 мм.
Плотность диодов. Определяет яркость и равномерность освещения в конкретной области машины. Количество лэд-элементов изменяется от 30 до 240 на 1 метр полоски. При этом кристаллы могут располагаться по два в ряд.
Цвет светового потока. Светодиодные ленты могут быть как монохромными, так и трехцветными – RGB-типа. У первых вариантов оттенок варьируется в широком диапазоне температуры спектра – от теплого белого до синего холодного.
Мощность. Зависит от типа, размеров и плотности кристаллов. Например, 30 диодов с матрицей SMD5050 потребляют всего 7 Вт, а 240 аналогичных элементов – уже 57 Вт на один метр ленты. Этот параметр определяет силу блока питания.
Рабочее напряжение. Лед-полоски, применяемые для подсветки автомобиля, бывают на 12 и 24 вольта.

Класс защиты

Светодиодную ленту важно не просто правильно установить в машину и подключить по схеме, но и защитить от проникновения пыли и влаги. Для этого ее нужно выбирать в соответствии с условиями эксплуатации в следующих трех категориях:

IP20 и ниже. Поверхность полоски не имеет изоляционного слоя, поэтому предназначена для использования только в сухих проветриваемых помещениях – в салоне.
IP65. Отличается хорошим уровнем защиты от пыли и конденсата. Снаружи покрыта силиконовым слоем. Однако ее нельзя использовать под прямыми потоками воды и дождя. Допустимо устанавливать снаружи внутри оптики, в багажник, под капот машины.
IP68. Имеет герметичное водонепроницаемое покрытие, позволяющее эксплуатировать устройство с погружением в воду. Монтируется на корпус, бампера, диски и днище авто.

В продаже светодиодные ленты доступны в 5-метровых мотках. Часто продавцы указывают плотность лед-элементов на всю длину, а не на один метр. Подобное несоответствие может привести к ошибкам в расчетах. Это в свою очередь не даст возможности правильно подключить ее в машине.

https://youtube.com/watch?v=j-Eg7RXqX3Q

https://youtube.com/watch?v=x0z-n0D87w4

Техника безопасности при установке и эксплуатации

При монтаже, подключении и дальнейшем использовании лент со светодиодами соблюдайте следующие правила безопасности.

Первое и самое главное правило — отключайте аккумулятор перед началом любых работ с электропроводкой. Это касается и монтажа лент.
Выбирайте тип ленты в зависимости от места крепления: открытая и незащищённая лента IP20 выйдет из строя, если будет находиться на кузове авомобиля. А ленты с плотным расположением крупных диодов могут слепить водителя внутри салона.
Не следует изгибать ленты слишком сильно — это может повредить внутреннюю проводку.
Используйте паяльник только с малой мощностью.
Длина участка ленты не должна превышать 5 метров. Ели вам нужно подключить несколько таких участков, нужно делать это параллельно.
Внимательно следите за полярностю контактов. Минусы и плюсы должны находиться на своих местах. Специалисты утверждают, что эта лента способна пережить разовое неправильное подключение, но всё же не стоит проверять этот факт. Будьте аккуратны.
Полезной будет установка стабилизаторов напряжения, чтобы на устройство поступало не более 12 В.
Если вы используете отдельный блок питания, запас его мощность должен составлять минимум на 20%.
При укладке на металлическую поверхность, рекомендуется сделать изолирующую прокладку.
Если вы делали отверстия в кузове автомобиля для крепления или заведения проводки, обязательно обработайте их составом, предотвращающим коррозию.
Прежде чем включать аккумулятор, ещё раз проверьте правильность установки проводки.

Видео: главные правила при подключении светодиодной ленты

https://youtube.com/watch?v=zd7vhgaWtaY

Светодиодная лента — это простое и удобное устройство для модернизации внешнего вида вашей машины. Она значительно превосходит по своим характеристикам обычные лампы и неоновые трубки, так как более долговечна, а её использование безопаснее. Установка и подключение не вызовут особых сложностей, но если вы не до конца уверены в своих силах, попробуйте украсить светом небольшой элемент автомобиля. Скорее всего, этот процесс затянет вас, и уже через некоторое время ваш автомобиль будет светиться всеми цветами радуги.

Главная →

Тюнинг →

Виды и типы

Продукты можно классифицировать по различным признакам: по размеру светодиодов и их плотности, потребляемому напряжению, цветам свечения и даже степени защищённости от пыли и влаги. Рассмотрим каждый из видов подробнее.

Размер светодиодов

Современные светодиодки для автомобилей имеют маркировку SMD, которая расшифровывается как Surface Mounted Device. В переводе с английского это означает «прибор, которые монтируется на поверхность». Рядом с аббревиатурой указывается число, обозначающее соотношение сторон. Чаще всего в продаже встречаются светодиоды следующих размеров:

SMD3528 — параметры диода 3,5 на 2,8 мм;
SMD3010 — параметры диода 3 на 1 мм;
SMD5050 — параметры диода 5 на 5 мм.

Цифры в маркировке светодиодов обозначают их параметры

Плотность светодиодов

Чуть раньше мы говорили о конструкции ленты светодиодов, упоминая тот факт, что на 1 м подложки приходится обычно 30 элементов. Этот вариант самый распространённый, так как обладает оптимальным по яркости. Продукты с более плотным расположением диодов могут отвлекать водителя, если они находятся внутри салона. А вот для внешней отделки вы можете выбрать любой из приглянувшихся вам видов.

Учтите, что при увеличении количества элементов общее напряжение ленты увеличивается прямо пропорционально.

30 диодов SMD5050 на 1 м — 7,2 Вт;
60 диодов SMD5050 на 1 м — 14,4 Вт;
120 диодов SMD5050 на 1 м — 28,8 Вт;
240 диодов SMD5050 на 1 м — 57,6 Вт.

При этом последний вид, как правило, имеет два ряда диодов, а питается от напряжения 24 В.

Светодиоды могут располагаться по 30, 60, 120 и 240 штук на метр

Цвета свечения

Тут всё просто: диоды могут быть белыми, причём как с холодной, так и с тёплой температурой света (при этом самый тёплый цвет становится жёлтым), а также синими, зелёными и красными. Причём ленты могут быть одного постоянного цвета, а могут менять их, оставаясь в спектре RGB.

Ленты могут иметь постоянный цвет, а могут менять их

Пыле- и влагозащищённость

Несмотря на малый размер, светодиодная лента всё же является электротехническим устройством, а значит на неё могут оказывать негативное влияние излишняя влажность, а также попадание пыли и влаги. При этом ленты выпускаются с различной степенью защищённости, которая обозначается аббревиатурой IP и имеет числовое обозначение.

IP20 — самая незащищённая разновидность устройства, применять которую можно лишь в благоприятных условиях;
IP65 — средняя по степени защищённости лента, покрытая тонким слоем эпоксидной смолы;
IP68 — наилучшая степень защищённости устройства, которая обеспечивает бесперебойное использование даже в самых неблагоприятных условиях.

Защита в последнем типе обеспечивается благодаря плотной силиконовой оболочке. Благодаря ней такую ленту можно использовать для украшения элементов кузова, бампера и даже дисков автомобиля: грязь и вода ей не страшны. А вот первый тип можно использовать исключительно внутри салона, да и то не в каждом месте. Второй тип является оптимальным по степени защиты, условиям применения и цене.

Ленты могут быть открытыми или защищёнными
