Выпрямительный диод шоттки ss14

Содержание

Область применения

Малая скорость восстановления SS14 открывает возможности для использования элемента в импульсных устройствах различного назначения, а также источниках питания – высокочастотных инверторах, преобразующих переменное напряжение в постоянное.

За счет своих миниатюрных размеров и особенностей корпуса диоды широко применяются в различных компактных электронных устройствах с высокой плотностью монтажа. В схемах они защищают активные компоненты от возможных нарушений режимов работы, например перенапряжения.

Еще одним узлом электронных гаджетов, где широко применяется SS14, являются схемы восполнения электрической энергии смартфонов, планшетов, ноутбуков и других мобильных устройств. Благодаря малому падению напряжения на открытом диоде повышается эффективность их зарядки.

Предельно допустимые значения и электрические характеристики

Данные в таблице действительны при температуре воздуха до 25°C.

Обозн. Параметр Макс. Ед. изм.
VRRM Максимальное пиковое обратное напряжение 40 V
VRMS Максимальное среднеквадратичное напряжение 28 V
VDC Максимальное блокирующее постоянное напряжение 40 V
I (AV) Максимальный средний выпрямленный прямой ток при TA=55°C 1 А
IFSM Пиковый прямой импульсный ток 40 А
VF Максимальное мгновенное прямое напряжение при силе тока 1,0А 0,5 V
IR Максимальный постоянный обратный ток при TA = 25°C 0,2 µА
при номинальном блокирующем постоянном напряжении и TA = 100°C 6
RθJA Типовое тепловое сопротивление 88 °C/W
TJ Диапазон рабочих температур -65… +125 °C
TSTG Температура хранения -65… +150 °C

Related Datasheets

Номер в каталоге Описание Производители
SS100 (SS12 — SS100) 1.0 Ampere Schottky Barrier Rectifiers Fairchild Semiconductor
SS100 (SS12 — SS100) SURFACE MOUNT SCHOTTKY BARRIER RECTIFIERS Jinan Gude Electronic Device
SS100 (SS12 — SS100) SURFACE MOUNT SCHOTTKY BARRIER RECTIFIER TRSYS
SS100 Surface Mount Digital Position Sensors HONEYWELL
Номер в каталоге Описание Производители
6MBP200RA-060

Intelligent Power Module

Fuji Electric
ADF41020

18 GHz Microwave PLL Synthesizer

Analog Devices
AN-SY6280

Low Loss Power Distribution Switch

Silergy
DataSheet26.com    |    2020    |   Контакты    |    Поиск

Цоколевка 1N-4007

Что такое диод — принцип работы и устройство Она же – распиновка. Указывает на расположение выводов. У любого диода их два. Они именуются анодом и катодом. Грубо говоря, их можно назвать соответственно плюсом и минусом. На корпусе данного электронного компонента имеется полоса-кольцо. Располагается она со стороны катодного вывода.

На плате встречаются два типа обозначения диода. Они также содержат в себе полосы. Их задача состоит в том, чтобы показать, как правильно установить элемент. Соответствия между полосами на реальной детали и на плате легко запомнить по картинке, приведённой ниже.

Полоска на диоде

Проверка выпрямительного диода и стабилитрона

В плане самостоятельного диодного тестирования мультиметром, особый интерес представляет проверка:

  • обычных диодов на основе p-n-перехода;
  • диодных элементов Шоттки;
  • стабилитронов, стабилизирующих потенциал.

Обычное тестирование, в этом случае, позволяет определить только целостность p-n-перехода, и именно по этой причине в таких устройствах рабочая точка должна быть смещена.

Схема простейшего метода проверки напряжения стабилитрона

Достаточно использовать простенькую схему, включающую в себя обычный источник питания и резистор для ограничения тока. Мультиметр при нестандартной проверке применяется для замера напряжения, в условиях плавного повышения питающего потенциала.

Datasheet Download — WEJ

Номер произв SS14
Описание SURFACE MOUNT SCHOTTKY BARRIER
Производители WEJ
логотип

1Page

No Preview Available !

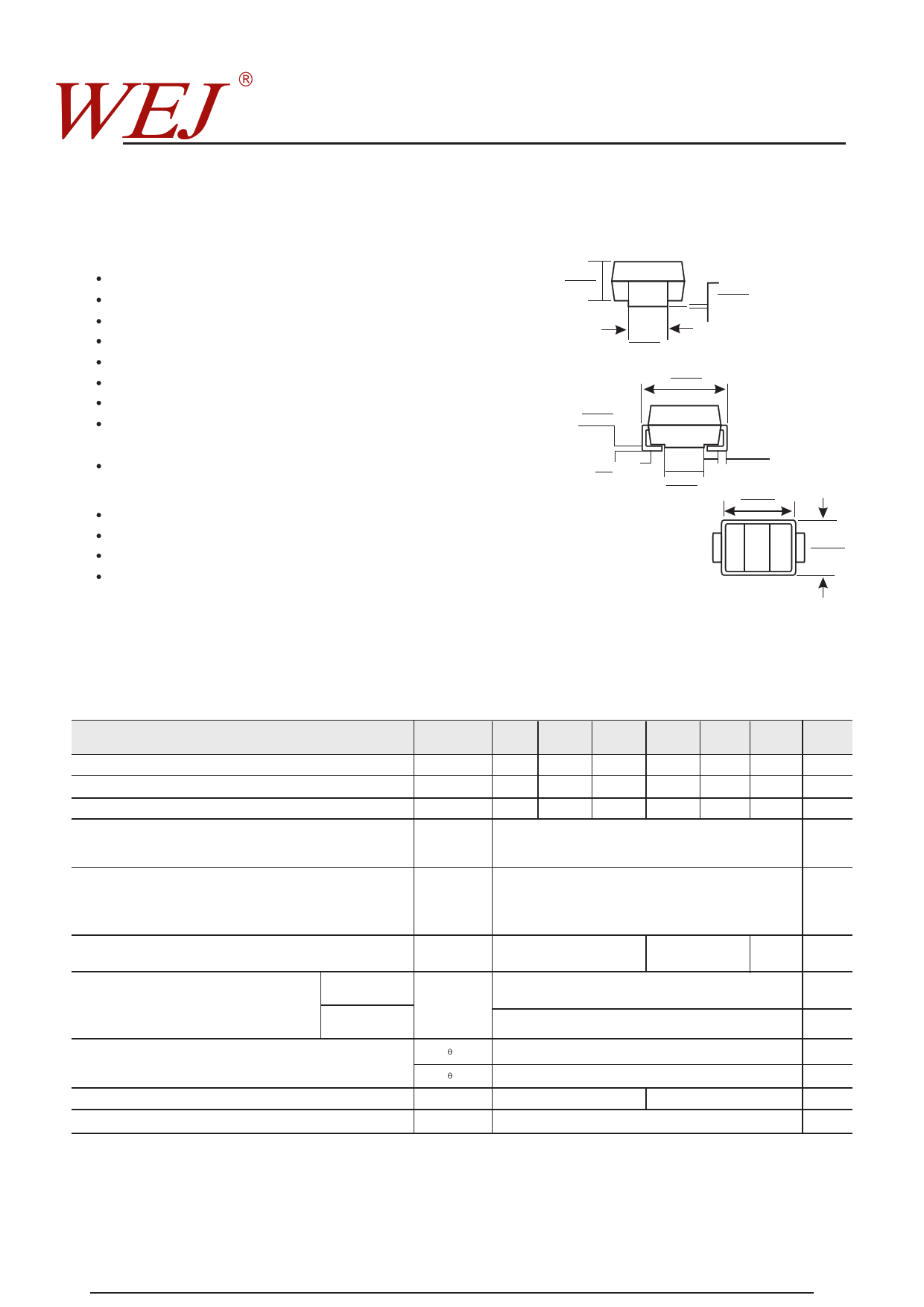

SS12-SS110
SURFACE MOUNT SCHOTTKY BARRIER
F E AT R U R E S
Plastic package has Underwriters Laboratory
Flammabilrty Classification 94V-0
0.75(1.9)
105(2.7)
.004(0.1)
.008(0.2)
Metal silicon junction,Majority carrier conduction
For surface applications in order optimize board space
Low power loss,high cffieiency
High current capability,low forward voltage drop
.050(1.2)
.064(1.6)
.190(4.8)
.220(5.9)
High surge capability
For use in low voltage,high frequency inventers.free wheeling
.006(0.2)
.016(0.4)
and polarity protection applieations

High temperature soldering:250oC/10 sedonds at terminals

MECHANICAL DATA

Case:JEDEC (DO-214AC) molded body

.020 MAX

(0.5)
.055(1.4)
.075(1.9)
.030(0.8)
.060(1.5)
.160(4.1)
.180(4.6)

Terminals:Solder plated,solderable per MIL-STD-750,Method 2026

Polarity:Color band denotes cathode end

Weight:0.002 ounce,0.064 gram

.090(2.3)
. 11 5 ( 2 . 9 )
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS

Ratings at 25oC ambient temperature unless otherwise specified.

Single phase,half wave,60Hz,resistive or inductive load.
For capacitive load derate current by 20%.
Dimensions in inches and (millimeters)
Maximum Repetitivi Peak Reverse Voltage
Maximum RMS Voltage
Maximum
DC Blocking Voltage
Maximum Average Forward Rectified Output

Cunrent,at TL=(see fig.1)

SYMBOLS SS12

VRRM

VRMS

VDC

20
14
20
SS13
30
21
30
SS14
40
28
40

SS15 SS16 SS110 UNITS

50 60 100 Volts

35 42 71 Volts

50 60 100 Volts

I(AV) 1.0 Amps

Peak Forward Surge Current
8.3ms single half sine-wave superimposed on
rated load (JEDEC Method)
Maximum Instantaneous Forward Voltage
at 1.0A (NOTE1)
Maximum DC Reverse Current

TA=25 oC

at rated DC blocking voltage
per elenment

TA=100 oC

Typical Thermal Resistance(NOTE2)
Operating Temperature Range
Storage Temperature Range

IFSM

VF

IR

R JA

R JA

TJ

TSTG

40 Amps

0.50
0.75

0.83 Volts

0.5
10
88.0
-65 to +125
28.0
-65 to +150
-65 to +150

mAmps

mAmps

OC/W

OC/W

OC

OC

NOTES:
1.Pulse test 300us pulse wilth 1% duty cycle
2.P.C.B. Mounted with 0.2X0.2(5.0X5.0mm) copper pad.

WEJ ELECTRONIC CO. Http:// www.wej.cn E-mail:wej@yongerjia.com

No Preview Available !

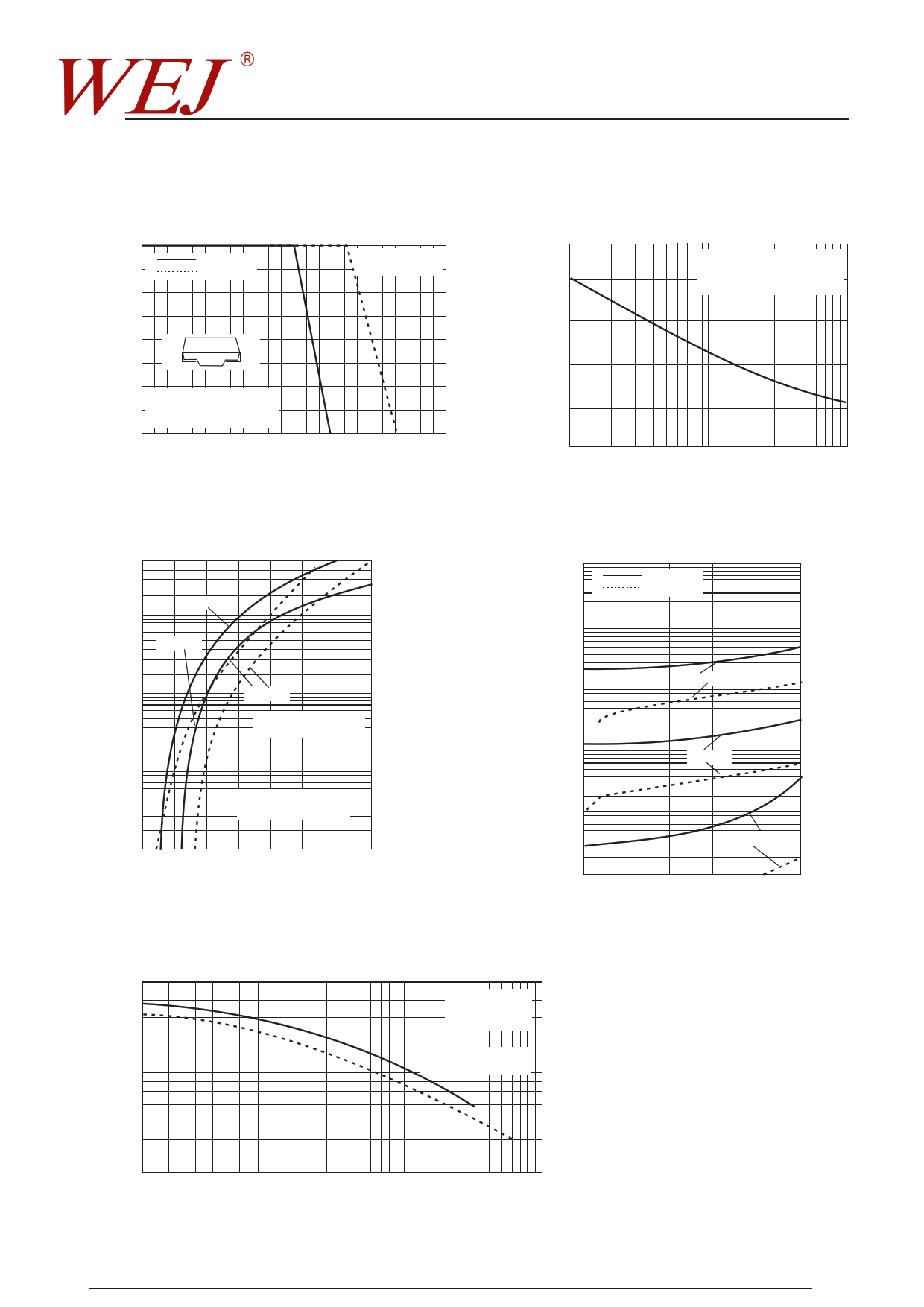

SS12-SS110

FIG.1- FORWARD CURRENT
DERATING CURVE
1.0
SS12-SS14
SS15&SS110
RESISTIVE OR
INDUCTIVE LOAD
FIG.2-MAXIMUM NON-REPETITIVE PEAK
FORWARD SURGE CURRENT
50

AT RATED T L

8.3ms Single Half Sine-Wave

40 (JEDEC Method)

0.5
P.C.B.MOUNTED ON 0.2×0.2
(5.0×5.0mm) THICK COPPLR
PAD ARLAS

50 60 70 80 90 100 110
120 130 140 150 160 170

LEAD TEMPERATURE,(oC)

30
20
10

1 10 100
NUMBER OF CYCLES AT 60 Hz
FIG.3-TYPICAL INSTANTANEOUS
FORWARD CHARACTERISTICS
50

Tj=125 oC

10

Tj=150 oC

1 Tj=25oC

SS12-SS14
SS15&SS110
0.1
Pulse Width=300us
1% Duty Cycle
0.01

0.2
0.4 0.6 0.8 1.2 1.4 1.6
INSTANTANEOUS FORWARD VOLTAGE,(V)
FIG.4-TYPICAL REVERSE CHARACTERISTICS
100
SS12-SS14
SS15&SS16
10

Tj=125 oC

1

0.1 Tj=75oC

0.01

Tj=25 oC

0.001

No Preview Available !

SS12-SS110
High Reliability Test Condition

NO. TEST ITEM

TEST CONDITIONS
REFERENCE

FORWARD OPERATION TA=25 ℃ RATED AVERAGE RECTIFIERD MIL-STD-750C

1
LIFE
CURRENT FOR 168HRS
METHOD-1027
HIGH TEMPERATURE
MIL-STD-750C

2 TA=120℃ FOR 168HRS AT VR=80% RATED VR

REVERSE BIAS
METHOD-1026
3 PRESSURE COOKER

15PSIG,TA=121℃,4HRS

MIL-S-19500
APPENDIX C
4 HUMIDITY TEST

TA=65℃,RH=98%,168HRS

MIL-STD-202F
METHOD-1031
LOW TEMPERATURE
5
STOREAGE LIFE

﹣55℃ FOR 168HRS

MIL-STD-750C
METHOD-1031
HIGH TEMPERATURE

6 150℃ FOR 168HRS

STOREAGE LIFE
MIL-STD-750C
METHOD-1031

260±5℃ FOR 10SEC IMMERSE BODY INTO MIL-STD-750C

7 SOLDER RESISTANCE

SOLDER 1/16″±1/32″

METHOD-2031

-55 ℃ /+125 ℃ 30MINUTES FOR DWELLED

TEMPERATURE
8
CYCLING
TIME
5MINUTES FOR TRANSFERED TIME
MIL-STD-750C
METHOD-1051
10CYCLES
9 THERMAL SHOCK

℃/5MIN,100℃/5MIN,10CYCLES

MIL-STD-750C
METHOD-1056
FORWARD-SURGE
10
CURRENT
8.3mS SINGLE-HALF SINE-WAVE
SUPERIMPOSED ON RATED LOAD
ONE SURGE
11 SOLDERABILITY

230℃±5℃/5SEC

SHENZHEN YONG ER JIA ELECTRONICS CO. ,LTD
MIL-STD-750C
METHOD-4066-2
MIL-STD-202F
METHOD-208

WEJ ELECTRONIC CO. Http:// www.wej.cn E-mail:wej@yongerjia.com

Всего страниц 4 Pages
Скачать PDF

Цоколевка диода Шоттки SS14

Технические характеристики и маркировка диода SS14

Диоды Шоттки

Для токов до 3А поставляются диоды Шоттки SX34 с максимальным обратным рабочим напряжением 40В и диоды Шоттки SX36 с максимальным обратным рабочим напряжением 60В. Оба этих диод имеют корпус SMA.

Для рассеивания больших мощностей поставляются диоды Шоттки в корпусах SMC. Кристалл диода SK34 аналогичен диоду SX34 рассчитанному на 3A, но упакован в больший корпус SMC. В таких же корпусах поставляются диоды MB310 с максимальным обратным рабочим напряжением 100В на ток 3А и диод MB510 также на 100В но на ток до 5A.

Наиболее мощным диодом Шоттки поставляемым со склада компании в Москве является SVC10120VB. Диод упакован в SMD корпус TO-227B и способен пропускать ток до 10А при напряжении в цепи до 120В.

Для работы в импульсных и высоко частотных цепях поставляются диоды Шотки с нормируемой емкостью перехода измеряемой несколькими десятками пикофарад. На ток 1 Ампер поставляется диод SS1060FL с максимальным обратным рабочим напряжением 60В и диод SS10100FL на максимальное напряжение 100В. Для больших токов, до 2 А поставляются аналогичные диоды SS2060LHESS2060LHE и SS2100FL.

Подключение мультиметра

  • пробоем, сопровождаемым токовой проводимостью вне зависимости от направления, а также фактическим отсутствием сопротивления;
  • обрывом, сопровождаемым отсутствием токового проведения;
  • утечкой, сопровождаемой наличием незначительного обратного тока.

Методика настройки прибора для проверки и последовательного тестирования является очень простой.

Соединение анода и щупа мультиметра на «+», а также катода и p-n-перехода на «-» должны быть открытыми. В этом случае прибор подаёт характерный звуковой сигнал. Обратный вариант подключения с закрытым p-n-переходом индицируется единицей.

Знаете ли вы, что светодиодные лампы могут иметь разное устройство? Устройство светодиодных ламп на 220 Вольт – типы приборов и способы сборки.

Инструкция по замене люминесцентных ламп на светодиодные представлена тут.

Как показываем практика самостоятельного тестирования, токовое прохождение, независимо от показателей полярности подключения, чаще всего сопровождает короткое замыкание, а отсутствие прозвона в обе стороны наблюдается при разрыве в цепи.

Виды диодов и их предназначение

Вкратце можно сказать, что диод представляет собой полупроводниковый компонент электронной схемы, предназначенный для однонаправленного пропускания тока. Другими словами, прибор пропускает ток в одном направлении, запирая его течение в обратном, образуя своеобразный электрический вентиль.

На принципиальных схемах диод обозначается в виде стрелки-указателя, на конце которой изображена черта, означающая запирание. Стрелка указывает направление течения тока. Нужно помнить, что в теоретической физике ток образуют позитивно заряженные частицы. Поэтому для открытия p-n перехода положительный потенциал прикладывают к началу стрелки, а отрицательный к ее концу. При таких условиях через прибор потечет прямой ток.

Рассмотрим наиболее распространенные типы диодов, учитывая, что интерес в плане проверки представляют лишь некоторые, а именно:

  • обычные диоды, созданные на основе p-n перехода;
  • с барьером Шоттки, чаще называемые просто диоды Шоттки;
  • стабилитрон, служащий для стабилизации потенциала и другие виды.

https://youtube.com/watch?v=PG0TgY4yM-s

Существует еще множество типов диодов – варикапы, светодиоды или фотодиоды, например. Но ввиду сходности проверки работоспособности или малой распространенности эти устройства здесь не рассматриваются.

Related Datasheets

Номер в каталоге Описание Производители
SS100 (SS12 — SS100) 1.0 Ampere Schottky Barrier Rectifiers Fairchild Semiconductor
SS100 (SS12 — SS100) SURFACE MOUNT SCHOTTKY BARRIER RECTIFIERS Jinan Gude Electronic Device
SS100 (SS12 — SS100) SURFACE MOUNT SCHOTTKY BARRIER RECTIFIER TRSYS
SS100 Surface Mount Digital Position Sensors HONEYWELL
Номер в каталоге Описание Производители
6MBP200RA-060

Intelligent Power Module

Fuji Electric
ADF41020

18 GHz Microwave PLL Synthesizer

Analog Devices
AN-SY6280

Low Loss Power Distribution Switch

Silergy
DataSheet26.com    |    2020    |   Контакты    |    Поиск

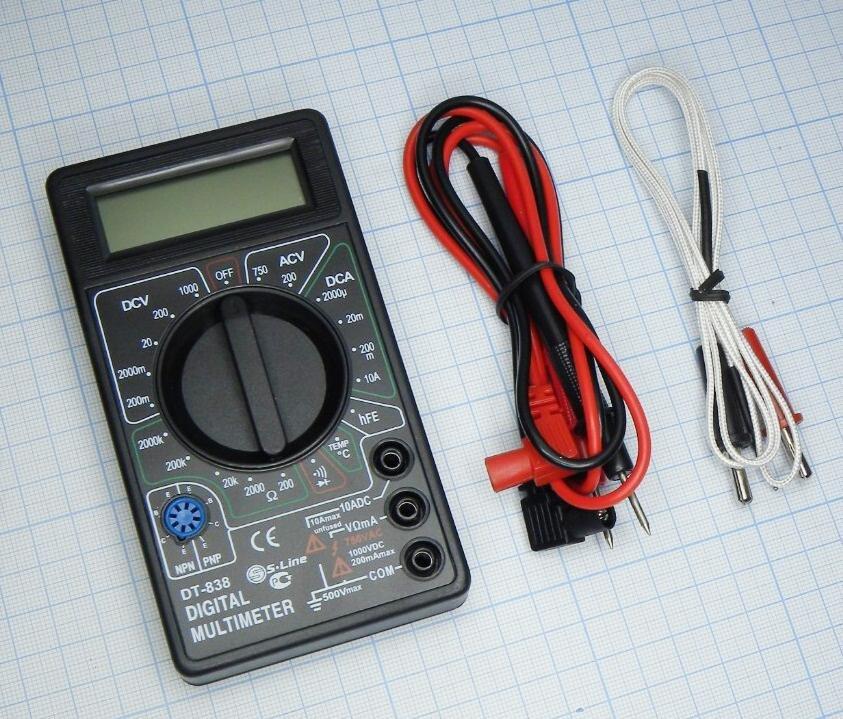

Применение тестера

Простейшим, но от этого ничуть не менее эффективным, прибором для тестирования элементов электронных схем, полупроводниковых диодов, в том числе, является тестер радиодеталей. Более того, этот инструмент наиболее распространен в среде радиомастеров по причине неприхотливости, малых массогабаритных параметров и возможности измерения практически любых характеристик радиоэлементов и цепей, важных при ремонте.

Считается, что цифровые мультиметры, благодаря своей точности и удобству в эксплуатации, постепенно вытесняют аналоговые. Однако не стоит грешить на точность старенькой «цешки». В ее состав уже входят микросхемы, а мостовые резисторы имеют погрешность 1-2% (это очень высокая точность даже для интегральных микросхем). Поэтому, чтобы проверить исправность диода или транзистора нет необходимости покупать новый мультиметр, при наличии аналогового.

Цифровая индикация прижилась из-за отсутствия механических узлов в мультиметре. Это повысило его удароустойчивость и срок эксплуатации.

Проверка диодов упростилась и с появлением звукового сигнала, позволяющего даже не обращать внимания на дисплей. В большинстве мультиметров существует специальный режим, позволяющий в прямом и переносном смысле прозвонить диод. Он отмечен на корпусе соответствующим знаком.

Технические характеристики диода SS14

  • Постоянное обратное напряжение диода, макс………………………………..40В*
  • Переменное обратное напряжение диода, макс ………………………………28В
  • Средний прямой ток за период, макс…………………………………………….1А
  • Импульсный прямой ток за период, макс ………………………………………30А
  • Постоянное прямое напряжения диода, при 1А……………………………….0,5В
  • Постоянный обратный ток диода, при 25С……………………………………..0,5мА
  • Температура рабочая, макс………………………………………………………..+125°С
  • Температура рабочая, мин…………………………………………………………-55°С
  • Корпус………………………………………………………………………………….SMA / DO-214AC
  • Изготовитель………………………………………………………………………….PANJIT, Тайвань

*Со склада поставляются диоды, рассчитанные на более высокое обратное напряжение. Диод SS16 имеет максимальное постоянное обратно напряжение 60В, диод S100 способен надежно работать до 100В. Оба этих диода Шоттки изготовлены в корпусах SMA.

Диод Шоттки SS14 имеет пластмассовый корпус с плоскими выводами. Диод предназначен для автоматического монтажа на поверхность печатной платы

Особенности применения

Модель 1N-4007 относится к выпрямительным приборам. Максимальное рабочее напряжение в 1кВ позволяет легко использовать ее в бытовой сети 220 вольт. Два этих фактора обуславливают ее применение. 4007 используется в составе входных диодных мостов для устройств мощностью ниже пары сотен ватт. Как правило, это дешёвые лампочки, зарядные устройства и прочая мелкая электроника.

Элементы из линейки 1N400Х зарекомендовали себя как надёжный спутник радиолюбителя. Не брезгуют ими и профессионалы. Объясняется это их ценой и распространённостью в современной технике, а также впечатляющими электрическими характеристиками.

Виды диодов

Стабилитроны

Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.

а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:

На схемах триодные тиристоры выглядят вот таким образом:

Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Настройка мультиметра

Тестирование полупроводникового элемента посредством цифрового мультиметра потребует переключения прибора в режим проверки диодов. Альтернативным вариантом, при отсутствии переключения в положение «проверка диода», является тестирование в режиме сопротивления, при диапазоне не более 2,0 кОм.

В таком случае выполняется прямое подключение: красный провод подводится на анод, а черный – на катод. При такой настройке мультимера, замеры показывают сопротивление, равное нескольким сотням Ом, в обратное направление фиксирует разрыв цепи.

Следует отметить, что разные типы диодных устройств могут в значительной степени отличаться показателями прямого напряжения.

Например, для германиевых устройств характерно наличие напряжения в пределах 0,3-0,7 В, а для кремниевых элементов допустимы показатели в 0,7-1,0 В.

Как показывает практика, некоторые виды приборов-тестеров при проверке диодных элементов показывают более низкие значения уровня прямого напряжения.

Определение типа элемента

Хорошо если размер корпуса позволяет нанести на нем хоть сколько-нибудь понятную маркировку. Но чаще всего диоды настолько малы, что их трудно маркировать даже цветом. В этом случае отличить диод от стабилитрона, например, не представляется возможным, ведь они как близнецы-братья.

В подобных ситуациях поможет лишь принципиальная схема аппарата, из которого извлечен элемент. В соответствии с ней можно определить тип компонента и его марку. Если же отсутствует эта информация, можно попробовать поискать принципиальную схему ремонтируемого аппарата в интернете или сделать фотоснимок элемента и также обратиться в Сеть и провести поиск по изображению.

Классификация

Диоды представляют собой электропреобразующие и полупроводниковые устройства, имеющие один электрический переход и два выхода в виде р-n-перехода.

  • в соответствии с назначением, диоды чаще всего бывают устройствами выпрямительного, высокочастотного и сверхвысокочастотного, импульсного, туннельного, обращенного, опорного типа, а также варикапами;
  • в соответствии с конструктивно-технологическим характеристиками диоды бывают представлены плоскостными и точечными элементами;
  • в соответствии с исходным материалом диоды могут быть германиевого, кремниевого, арсенидо-галлиевого и другого типа.

В соответствии с классификацией, самые важные параметры и характеристики диодов представлены:

  • предельно допускаемыми показателями обратного уровня напряжения постоянного типа;
  • предельно допускаемыми показателями обратного уровня напряжения импульсного типа;
  • предельно допускаемыми показателями прямого тока постоянного типа;
  • предельно допускаемыми показателями прямого тока импульсного типа;
  • номинальными показателями прямого тока постоянного типа;
  • прямым токовым напряжением постоянного типа в условиях номинальных показателей, или так называемым «падением напряжения»;
  • постоянным током обратного типа, указываемым в условиях максимально допускаемого обратного напряжения;
  • разбросом рабочих частот и ёмкостными показателями;
  • уровнем напряжения пробивного типа;
  • уровнем теплового корпусного сопротивления, в зависимости от типа установки;
  • предельно возможными показателями рассеивающей мощности.

В зависимости от уровня мощности, полупроводниковые элементы могут быть маломощными, мощными или среднего уровня мощности.

Видео на тему

Определение пригодности радиодеталей – основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда.

С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем.

Область применения

Малая скорость восстановления SS14 открывает возможности для использования элемента в импульсных устройствах различного назначения, а также источниках питания – высокочастотных инверторах, преобразующих переменное напряжение в постоянное.

За счет своих миниатюрных размеров и особенностей корпуса диоды широко применяются в различных компактных электронных устройствах с высокой плотностью монтажа. В схемах они защищают активные компоненты от возможных нарушений режимов работы, например перенапряжения.

Еще одним узлом электронных гаджетов, где широко применяется SS14, являются схемы восполнения электрической энергии смартфонов, планшетов, ноутбуков и других мобильных устройств. Благодаря малому падению напряжения на открытом диоде повышается эффективность их зарядки.

Применение

Наиболее часто диоды Шоттки используются в импульсных блоках питания как эффективные выпрямители на частотах до сотен килогерц, с малым временем восстановления. Как защитный элемент мощных ключевых транзисторов для уменьшения потерь на коммутацию и предотвращения короткого замыкания часто встраиваются в корпус транзистора. Являются обязательным элементом цифровых схем, преобразователей питания и каждого зарядного устройства для телефона или смартфона.

Важно! Даже кратковременное превышение допустимого обратного напряжения почти гарантированно приводит к полному выходу из строя. Недостаточный отвод тепла при работе в режимах, близких к предельным, вызывает неконтролируемый рост обратного тока и перегрев с тем же результатом

SS14 и другие диоды этой серии имеют множество аналогов и одинаковое обозначение у разных производителей, на практике являются универсальными диодами Шоттки. Например, полный аналог STPS140A фирмы STMicroelectronic у компании IOR – это MBRA140TR.

Как проверить 1N-4007

Проще всего этот компонент проверить с помощью мультиметра в режиме диодной прозвонки. На галетном переключателе (барабане) он обозначается символом этого электронного компонента. Тест выполняется в 2 этапа. В одном случае красный щуп прибора подключается к аноду, а чёрный – к катоду диода. Мультиметр должен показать падение напряжения в 600-700 мВ. Во втором случае полярность подключения меняется, т.е. красный – на катод, чёрный – на анод. Прибор покажет «1». Это означает, что в таком направлении диод не проводит ток. Если оба этих условия выполняются, то деталь считается исправной.

Обратите внимание! Существует такое понятие, как плавающая неисправность. При этой проблеме деталь может то работать, то не работать без ведомых причин

Т.е. при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко.

Сборка схемы

Стандартная схема, выполняемая посредством навесного монтажа, состоит из нескольких основных элементов, представленных:

  • блоком питания на 16-18 В;
  • резистором на 1,5-2 кОм;
  • цифровым или стрелочным вольтметром;
  • проверяемым устройством.

Как проверить диод шоттки мультиметром

Особенностью некоторых мультиметров является наличие функции «проверка диода». В таких условиях на приборе отображаются фактические показатели прямого диодного напряжения при токовой проводимости.

Тестер, оснащенный специальной функцией, регистрирует немного заниженный уровень прямого напряжения, что обусловлено незначительной токовой величиной, которая задействована при проверке.

В магазине можно встретить самые разные светодиодные лампы для дома. Как выбрать качественный прибор, знают не все. Если интересно, читайте подробную информацию.

Инструкция по сборке светодиодного фонаря своими руками представлена здесь.

Выводы

Диод IN4007 очень часто используется для различных версий блоков питания. Этот полупроводниковый элемент можно назвать просто незаменимым, если требуется создание или ремонт таких устройств. К тому же в силу своей универсальности, IN4007 может заменить собой любую модель из своего семейства.

Диод IN4007 зарекомендовал себя устройством весьма надёжным, универсальным, да и стоит он относительно недорого, что делает его довольно доступным для любого пользователя. При учёте всех вышеуказанных достоинств, неудивительно почему данный полупроводниковый элемент столь популярен.
