Что сделать, чтобы увеличить эксплуатационный срок

Для продления генерирования электроэнергии в батареях или панелях, нужно запомнить три правила:

  1. Следует избегать повреждения устройства. Чем больше сколов будет иметь модуль, тем стремительнее он утратит эффективность. В негативном случае влага попадет в стекло и пленку, и эта ситуация приведет к короткому замыканию и ржавчине.
  2. Необходимо регулярно обслуживать, чистить оборудование.
  3. В плохих погодных условиях вокруг оборудования следует устанавливать ветрозащитную конструкцию. Чем хуже будут условия работы устройств, тем быстрее закончится их срок годности.

В результате, срок службы солнечных панелей или батарей равен 25–30 лет. Изготовители предоставляют официальные гарантии именно на такой показатель. Тем не менее, современные устройства могут служить меньше или дольше, в зависимости от климатических условий и правильности соблюдения условий работы. Эффективная работа оборудования прекращается, когда происходит утрата мощности на 20 %. Чтобы максимально увеличить срок годности панелей, следует выполнять приведенные выше рекомендации.

Что необходимо учитывать при расчете солнечных панелей для дома

Как рассчитать мощность солнечных батарей для дома с учетом потерь? Конечно, иметь объем электроэнергии в 420 кВт в месяц совсем неплохо, но надо иметь в виду, что в нашей стране не бывает полностью солнечных месяцев. Наверняка окажется, что несколько дней будут пасмурными, то есть из полученной в итоге цифры можно смело вычеркивать эти дни. Соответственно, в распоряжении домовладельца будет не 420 кВт, а несколько меньше, к примеру, 360.

Кроме этого, необходимо понимать, что в межсезонье световой день меньше, да и пасмурных дней больше. То есть, если использовать энергию солнца с марта по октябрь, то имеет смысл увеличить число солнечных батарей на 30 — 50%, но это зависит от конкретного района. Про получение электроэнергии зимой, можно забыть из-за короткого светлого дня и большого количества облаков на небе.

Кроме всего, вышеизложенного необходимо учитывать потери, которые неизбежны в аккумуляторах и преобразователе.

Потери на аккумуляторных батареях и инверторе

Необходимое количество энергии в темное время суток должно быть достаточным чтобы его пережить. При потреблении3 кВт*ч, в аккумуляторах должно хранится именно такое количество энергии. Но, их недопустимо полностью разряжать, например, автомобильные батареи, можно опустошить на 50%. Можно рассчитать ориентировочный запас хранимой энергии — при суточном потреблении 10 кВт*ч, емкость АКБ должна равняться этой цифре.

Инверторы, которые являются неотъемлемой частью солнечной энергетической системы имеет КПД в 70 — 80%.
Таким образом, можно сделать вывод, что от использования АКБ, инвертора, контроллера, система будет терять от 40 до 50% вырабатываемой мощности. То есть, домовладелец должен будет увеличить количество панелей на эти теряемые проценты и эта цифра может изменить расчет стоимости солнечных батарей для частного дома.

Обработка данных и их оптимизация

При расчете солнечных батарей на дом стоит определить, каким образом они будут использоваться – в качестве основного источника питания или же резервного. В случае применения солнечных электростанций в качестве дополнительного питания, информация о почасовых нагрузках и среднесуточном потреблении энергии позволит использовать эти мощности более эффективно. Например, при перебоях с основным электричеством, энергоемкие бытовые приборы будут применяться минимальное количество времени, либо вовсе не будут включаться.

А вот в тех домах, где используется только электроэнергия от солнечных батарей, стоит обратить особое внимание на уровень почасовых нагрузок. При этом желательно применять электроприборы таким образом, чтобы предотвратить скачки энергопотребления в сторону минимальных или максимальных значений

Например, при рациональном распределении нагрузки и эффективном использовании солнечной электроподстанции, можно сократить ежесуточное энергопотребление с 18 до 12 кВт/ч, а потребляемую мощность – с 750 до 500 Вт.

Аналогичным образом производится оптимизация потребления энергии от резервных солнечных батарей. Таким образом, можно будет избежать дополнительных расходов на приобретение аккумуляторов повышенной мощности.

Виды солнечных батарей

В настоящее время солнечные батареи представлены несколькими вариантами в зависимости от типа их устройства, и от материала, из которого изготовлен фотоэлектрический слой.

I. Классификация по типу их устройства:

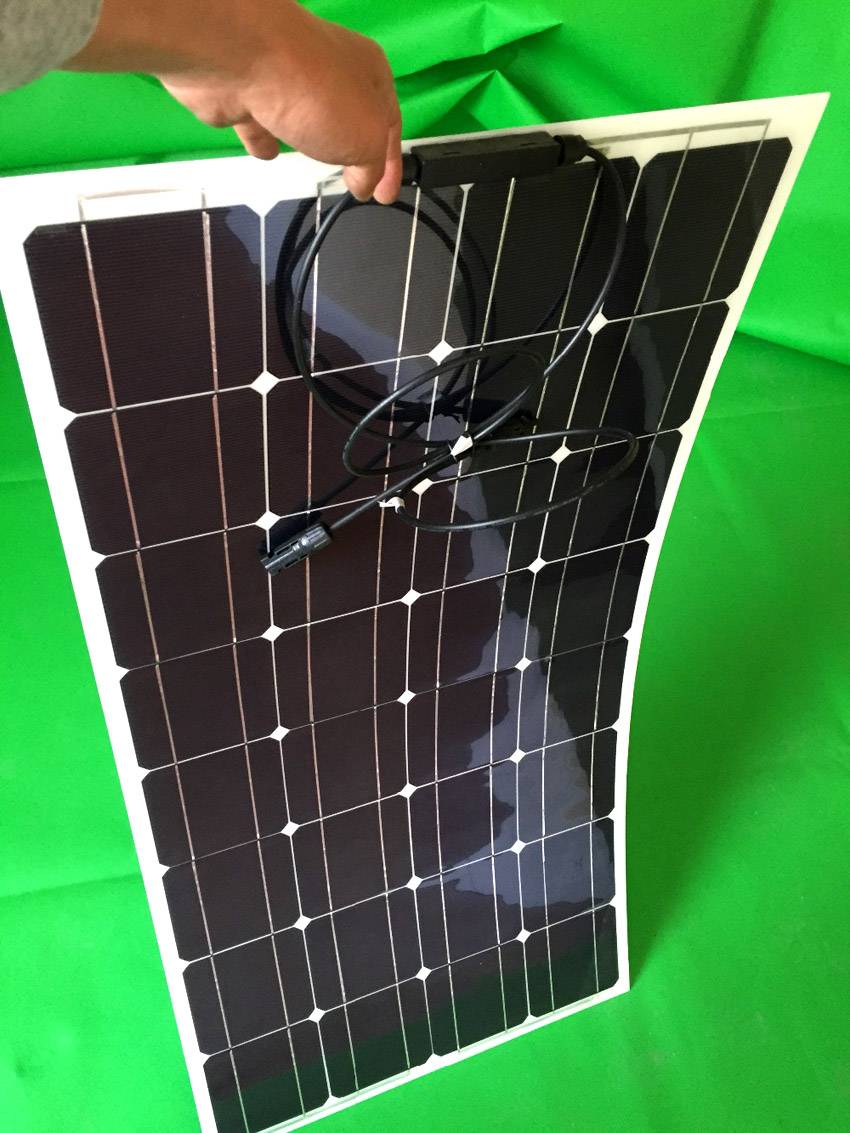

  1. 1. Гибкие;
  2. 2. Жёсткие.

II. В зависимости от материала, из которого изготовлен фотоэлектрический слой выделяют:

1. Солнечные батареи, фотоэлемент которых выполнен из кремния. Они в свою очередь бывают монокристаллическими, поликристаллическими и аморфными. Монокристаллические панели достаточно дорогой вариант, но они отличаются высокой мощностью.

Поликристаллические дешевле, чем монокристаллические панели. Такие панели медленней теряют свою эффективность с увеличением сроков службы, а так же при нагревании.

Аморфные представлены в основном тонкопленочными панелями. Такое устройство солнечной батареи позволяет генерировать солнечный свет, даже в плохих погодных условиях;

2. Солнечные батареи, фотоэлемент которых выполнен из теллурида кадмия;

3. Солнечные батареи, фотоэлемент которых выполнен из селена;

4. Солнечные батареи, фотоэлемент которых выполнен из полимерных материалов;

5. Из органических соединений;

6. Из арсенида галлия;

7. Из нескольких материалов одновременно.

Основные типы, которые получили распространение, это многопереходные кремниевые фотоэлементы.

Фотоэлементы, выполненные из кремния, отличаются высокой чувствительностью к нагреванию, компактностью, надежностью и высоким уровнем КПД (коэффициента полезного действия).

Другие материалы не получили широкого распространения в связи с большой стоимостью.

Разновидности

По способу функционирования солнечные системы делятся на два типа:

Автономные. Работают там, где нет возможности подключиться к центральной электросети. Минус проявляется в периоды длительного отсутствия солнца (например, зимой), когда есть риск остаться без электроэнергии. Нуждаются в подстраховке дизельным/бензиновым генератором.

Комбинированные. Система работает автономно, на генерации от солнца, но при необходимости переключается на дублирующий источник (электросеть или тот же дизель). Источники связаны в сеть с помощью приборов, переключение происходит в автоматическом режиме.

Технологии производства и устройства солнечной батареи отличаются, главным образом, методом нанесения кремния. Большинство систем используют модули следующих типов:

  • Поликристаллического типа. Бюджетный вариант солнечных батарей, подходит в качестве источника энергии для загородного дома. Существует версия мобильной модели, которую можно взять в путешествие или поход. Недостаток технологии – сравнительно низкая (до 18 %) эффективность.
  • Монокристаллический кремний. Панели более надежны в эксплуатации. У них выше срок эксплуатации (до 40-50 лет), стабильнее работа: они сохраняют до 70-80 % мощности на протяжении работы. Панели из монокристаллических элементов демонстрируют эффективность до 22 % (в серии); те, что используются в космической отрасли – до 38 %.

Также возможна установка следующих устройств:

  • Мультикристаллический кремний. Модули из мультикристаллического кремния просты в изготовлении, поэтому обладают более доступной стоимостью. КПД доходит до 15 %, служба рассчитана на 25 лет.
  • Тонкопленочные батареи. Могут функционировать при рассеянном свете (без прямого солнечного света), что является плюсом в туманном климате или в запыленном воздухе. Это дает дополнительно 10-15 % мощности в год (если сравнивать с традиционными кристаллическими системами).
  • Солнечные панели из аморфного кремния. КПД невысокий (6-8 %), зато вырабатываемая электроэнергия – одна из самых дешевых.
  • Модели на основе CIGS (полупроводниковые). В состав полупроводника входит медь в смеси с индием, галлием и селеном. В основе изготовления батареи лежит пленочная технология, эффективность достигает 15 %.
  • Батареи с использованием теллуида кадмия (CdTe). Изготавливаются по пленочной технологии, отличаются сверхтонким полупроводниковым слоем. КПД не превышает 11 %, зато генерируемая энергия обходится на 20-30 % дешевле, чем у кремниевых моделей.

Расчет мощности солнечных батарей


Мощность солнечных панелей для автономных систем выбирается исходя из необходимой вырабатываемой мощности, времени года и географического положения.

Необходимая вырабатываемая мощность определяется мощностью, требуемой потребителям электроэнергии, которые планируется использовать. При расчете стоит учитывать потери на преобразование постоянного напряжения в переменное, заряд-разряд аккумуляторов и потери в проводниках.

Солнечное излучение величина не постоянная и зависит от многих факторов – от времени года, времени суток, погодных условий и географического положения. Эти факторы также должны учитываться при расчете количества необходимой мощности солнечных панелей. Если планируется использование системы круглогодично, то расчет должен производиться с учетом самых неблагоприятных месяцев с точки зрения солнечного излучения.

При расчете для каждого конкретного региона необходимо проанализировать статистические данные о солнечной активности за несколько лет. На основании этих данных, определить усредненную действительную мощность солнечного потока на квадратный метр земной поверхности. Эти данные можно получить у местных или международных метеослужб. Статистические данные позволят с минимальной погрешностью спрогнозировать количество солнечной энергии для вашей системы, которая будет преобразована солнечными панелями в электроэнергию.

Для примера рассмотрим усредненную дневную инсоляцию по месяцам с одного из серверов метеослужб для г. Москвы. Данные указаны с учетом атмосферных явлений и являются усредненными за несколько лет.

Единица измерения инсоляции в таблице кВт*ч/м2/сутки.

Угол наклона плоскости, градусы по отношению к земле (0°- инсоляция на горизонтальную плоскость, 90 – инсоляция на вертикальную плоскость и т. п.), при этом плоскость ориентирована на Юг.

Янв. Февр. Март Апр. Май Июнь Июль Авг. Сент. Окт. Нояб. Дек. Среднегодовая инсоляция кВт*ч/м2/сутки
0.75 1.56 2.81 3.87 5.13 5.27 5.14 4.30 2.63 1.49 0.81 0.50 2.86
40° 1.51 2.55 3.78 4.34 5.12 4.97 5.00 4.57 3.22 2.20 1.46 1.08 3.32
55° 1.66 2.70 3.82 4.16 4.70 4.51 4.53 4.31 3.17 2.27 1.58 1.20 3.22
70° 1.72 2.71 3.67 3.79 4.18 3.95 4.00 3.85 2.97 2.24 1.62 1.26 3.00
90° 1.65 2.50 3.19 3.07 3.21 2.99 3.05 3.08 2.51 2.02 1.53 1.22 2.50
Оптимальный угол 72.0 63.0 50.0 34.0 20.0 11.0 16.0 27.0 43.0 58.0 69.0 74.0 44.6

Как видно, самым неблагоприятным месяцем для данного региона является декабрь, дневная усредненная инсоляция на горизонтальную поверхность земли составляет 0,5 кВтч/м2/сутки, на вертикальную – 1,22 кВт*ч/м2/сутки. При угле наклона плоскости относительно земли 70 градусов инсоляция будет составлять 1,26 кВтч/м2/день, оптимальным углом для декабря является 74 градуса. Самым благоприятным месяцем является июнь и инсоляция на горизонтальную поверхность составит 5,27 кВтч/м2/сутки, оптимальный угол наклона для июня 11 градусов.

Угол наклона солнечной панели, при круглогодичном использовании в системе, которая потребляет в среднем одну и ту же мощность независимо от времени года, должен совпадать с оптимальным углом наклона самого неблагоприятного месяца по количеству солнечной радиации. Оптимальным углом наклона для декабря в г. Москва является 74 градус, таким образом и стоит устанавливать солнечную панель, так как в другие месяцы инсоляция заметно больше, и как следствие выработки электроэнергии будет более чем достаточно. Более того, в зимнее время при углах наклона 70-90 градусов, на солнечной панели не будут скапливаться осадки в виде снега. Если задачей является получение максимальной мощности от солнечных панелей, в течение всего года, то требуется постоянно ориентировать солнечную панель максимально перпендикулярно солнцу.

Формула расчета мощности солнечных панелей

Pсп=Eп*k* Pинс / Eинс, где:

Pсп — мощность солнечных панелей, Вт;

Еп — потребляемая энергия, Втч в сутки;

Eинс — среднемесячная инсоляция (из таблицы) кВтч/м2/день;

Pинс – мощность инсоляции на земной поверхности на одном квадратном метре (1000Вт/м2);

k – коэффициент потерь на заряд – разряд аккумуляторов, преобразование постоянного напряжения в переменное, обычно принимают равным 1,2-1,4.

Формула расчета вырабатываемой энергии солнечными батареями

Eв=Eинс*Pсп/Pинс*k, где:

Pсп — мощность солнечных панелей, Вт;

Ев — вырабатываемая энергия солнечными панелями, Втч в сутки;

Eинс — среднемесячная инсоляция (из таблицы) кВтч/м2/день;

Pинс – мощность инсоляции на земной поверхности на одном квадратном метре (1000Вт/м2);

k – коэффициент потерь на заряд – разряд аккумуляторов, преобразование постоянного напряжения в переменное, обычно принимают равным 1,2.

Виды солнечных модулей-панелей

Гелиопанели-модули собираются из солнечных элементов, иначе – фотоэлектрических преобразователей. Массовое применение нашли ФЭП двух видов.

Они отличаются используемыми для их изготовления разновидностями полупроводника из кремния, это:

  • Поликристаллические. Это солнечные элементы, изготовленные из кремниевого расплава путем длительного охлаждения. Несложный метод производства обуславливает доступность цены, но производительность поликристаллического варианта не превышает 12%.
  • Монокристаллические. Это элементы, полученные в результате нарезки на тонкие пластины искусственно выращенного кремниевого кристалла. Самый продуктивный и дорогой вариант. Средний КПД в районе 17 %, можно найти монокристаллические фотоэлементы с более высокой производительностью.

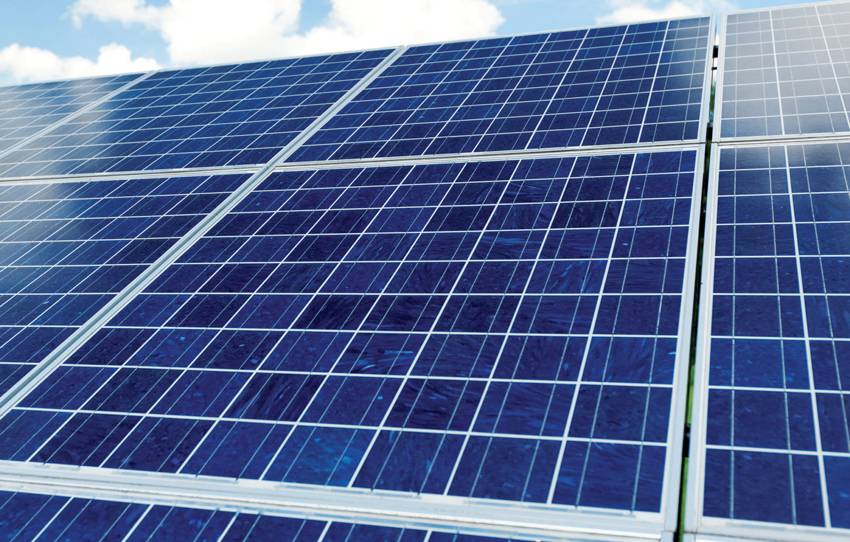

Поликристаллические солнечные элементы плоской квадратной формы с неоднородной поверхностью. Монокристаллические разновидности выглядят как тонкие однородной поверхностной структуры квадраты со срезанными углами (псевдоквадраты).

Так выглядят ФЭП – фотоэлектрические преобразователи: характеристики солнечного модуля не зависят от разновидности применяемых элементов – это влияет лишь на размеры и цену

Панели первого исполнения при одинаковой мощности больше размером, чем вторые из-за меньшей эффективности (18% против 22%). Но процентов, в среднем, на десять дешевле и пользуются преимущественным спросом.

О правилах и нюансах выбора солнечных батарей для снабжения энергией автономного отопления вы сможете прочитать здесь.

Можно ли повысить КПД солнечных модулей?

К сожалению, гарантированно эффективных и при этом финансово выгодных способов нет. На форумах в Интернете можно встретить советы установить трекер — специальное устройство, которое будет поворачивать солнечные модули так, чтобы по возможности обеспечить их максимальную освещенность в течение всего дня. Но расчеты показывают, что выгоды в этом нет. Финансово это невыгодно, так как трекер стоит очень дорого, и выработанные с его помощью дополнительные киловатты его не окупают; к тому же трекер сам по себе затрачивает электричество, которое придется вычитать из этих дополнительных киловатт-часов.

Именно поэтому единственный по-настоящему работающий подход — сразу выбрать модули с самым высоким КПД и смонтировать их так, чтобы они получали наибольшее количество солнечного света.

Что касается первого условия, то, пожалуй, самыми эффективными на мировом рынке считаются модули и ячейки, изготовленные по гетероструктурной технологии.

Производителей этого продукта пока немного, и тем более приятно знать, что один из них — российская компания «Хевел», которая не только запустила производство полного цикла, но и внесла в технологию усовершенствование, благодаря которому удалось добиться рекордных показателей энергоэффективности. Гетероструктурные модули «Хевел» превосходят по ключевым показателям модули, изготовленные по классическим кремниевым технологиям (моно- и поликристаллические).

    • Очень высокий КПД: до 22,3 % для двусторонних модулей (BiFi +20%)), в том числе в условиях слабого освещения.

    • Сохранение мощности при нагреве. Солнечным модулям, изготовленным по классическим технологиям, свойственна большая потеря мощности при высокой температуре. Это существенный недостаток, так как модули просто не могут не нагреваться, находясь на открытом солнце. У гетероструктурных модулей «Хевел» потеря мощности при нагреве минимальна.

    • Низкий коэффициент деградации. Официальная Гарантия «Хевел» на выработку гетероструктурных модулей — 25 лет, реальный срок службы — 30 лет и более. За столь долгое время потеря мощности составляет не более 17% — это один из самых низких показателей, достижимых на сегодняшний день.

Важно отметить, что в данном случае гарантия в 25 лет – не рекламный трюк, а реальное обязательство крупного отечественного производителя. «Хевел» – лидер на российском рынке по совокупному объему построенных солнечных электростанций промышленного масштаба: на оптовом рынке электроэнергии в России работает множество электростанций «Хевел» суммарной мощностью более 600 МВт.

Виды солнечных батарей для частного дома

Видов солнечных батарей насчитывается около десятка. Каждый обладает своими достоинствами и подходит для определенных условий. Но все можно разделить на два обобщенных вида: кремниевые и полимерные.

Кремниевые панелиПолимерная панель

Кремниевые батареи

В солнечных панелях данного вида используются особенные свойства кремния. Кванты света, попадающие на пластину, выталкивают электроны с орбиты атома. При этом создается определенное количество электронов, которого достаточно для образования тока.

Важно! Пары элементов недостаточно для возникновения мощности, которой бы хватило для хозяйственных нужд. Поэтому элементы соединяются параллельно или последовательно в панели, которые могут быть размером от нескольких см2 до десятков м2.
Одна панель способна обеспечить резервное питание для битовых приборовДесятки панелей, объединенные в одну систему. Кремниевые элементы отличаются высоким коэффициентом полезного действия, однако и по стоимости такие панели – одни из самых дорогих за счет сложности изготовления

Чтобы разобраться, сколько стоит солнечная батарея для частного дома, рассмотрим все виды кремниевых панелей:

Кремниевые элементы отличаются высоким коэффициентом полезного действия, однако и по стоимости такие панели – одни из самых дорогих за счет сложности изготовления. Чтобы разобраться, сколько стоит солнечная батарея для частного дома, рассмотрим все виды кремниевых панелей:

Монокристаллические.

Главная особенность – все ячейки, поглощающие свет, повернуты в одну сторону. Благодаря этому, монокристаллические батареи обладают наивысшим КПД (около 22%), но максимальная энергоотдача происходит только при направленности ячеек прямо к солнцу.

Обратите внимание! Во время заката, рассвета, а так же в пасмурные дни передача энергии таких батарей заметно снижается, поэтому данный вид панелей идеально подходит только для южных стран.
Монокристаллическая панель черного цвета

Поликристаллические.

Кремниевые ячейки в батареях данного типа направленны в разные стороны. Поэтому они менее результативны при прямом попадании солнечных лучей (КПД равен 18%), но имеют отличный показатель энергоэффективности в пасмурную погоду. Так что они лучше подходят для регионов с небольшим количеством солнечных дней в году.

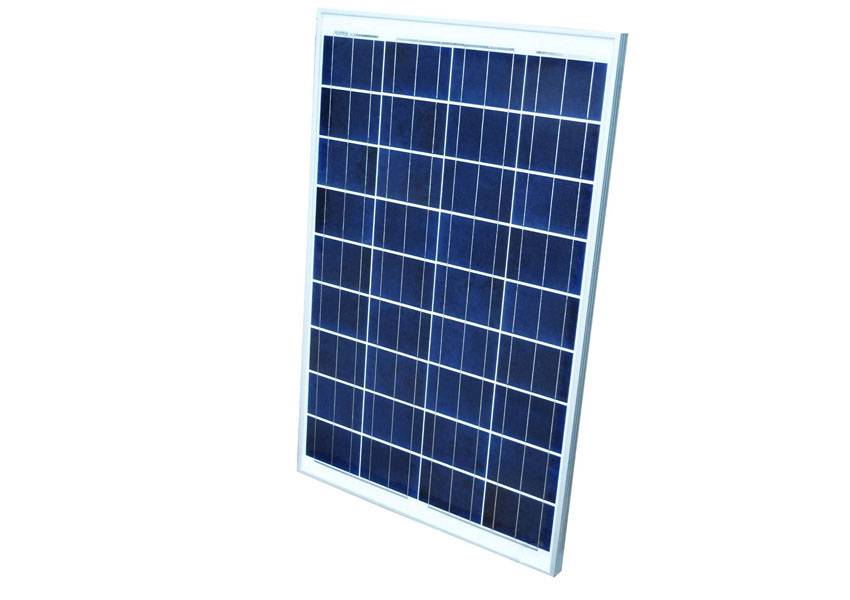

Поликристаллическая панель синего цвета

Аморфные.

Аморфные панели производят путем напыления тонкого слоя кремния на подложку. Они обладают очень маленьким КПД (5-6%), однако обладают двумя неоспоримыми преимуществами:

  1. Самая высокая (в сравнении с двумя предыдущими видами) эффективность в пасмурную погоду.
  2. Низкая цена.

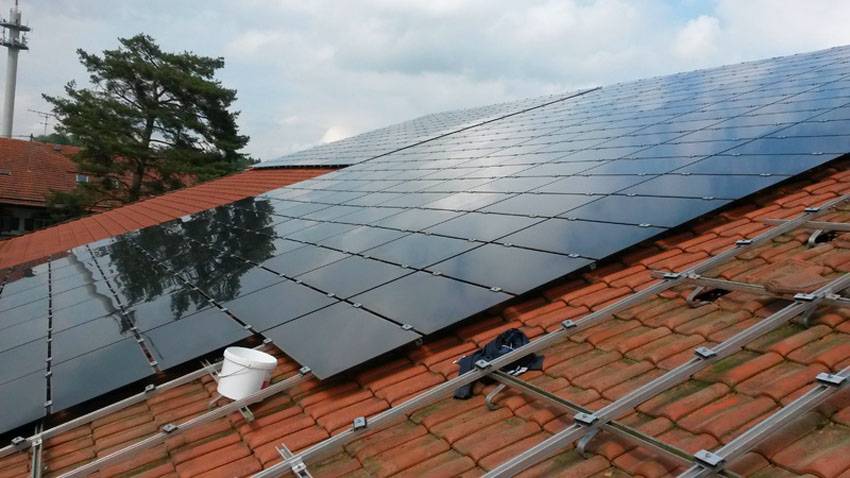

Современные аморфные панели на крыше загородного дома

Гибридные.

Особенность таки панелей заключается в объединении кристаллов и аморфного кремния. Благодаря этому, эффективность в солнечную погоду у них как у монокристаллических панелей, а в пасмурную как у аморфных.

Гибридная панель

Полимерные батареи

Данный преобразователь состоит из подложки, электродов, полимерного активного и защитного слоев. Такая батарея гибкая и легкая, кроме того ее можно резать, изготавливая устройства любых форм и размеров.

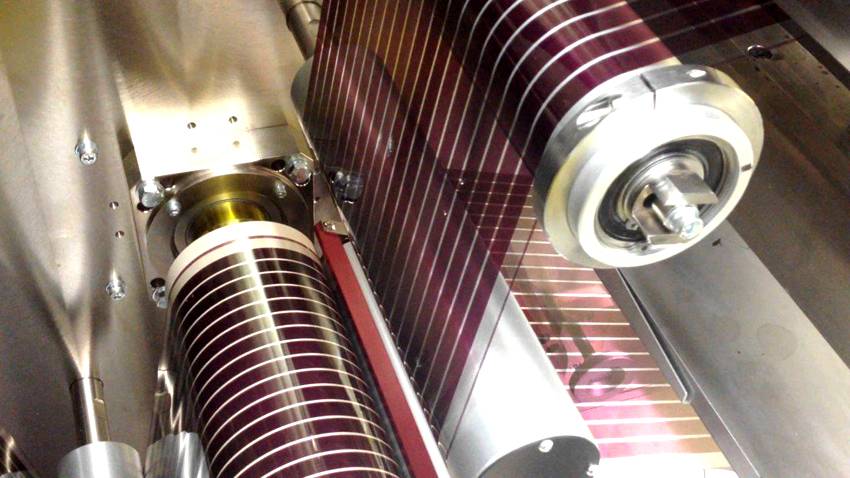

Процесс изготовления рулона полимерной батареи

Полимерные солнечные батареи – пока только развивающий вид преобразователей, отличающийся небольшим КПД (около 6,5%), малым весом, низкой стоимостью и высокой экологической безопасностью.

Солнечная батарея LG 315 N1C-G4 NeON2

Уже из самого названия этого солнечного модуля южнокорейской компании LG следует, что заявленная мощность этого модуля составляет 315 ватт

Для компании LG очень важно выйти на рынок альтернативных источников энергии не просто в качестве одного из производителей, а в качестве одного из ведущих производителей систем фотовольтаики

Поэтому гарантия качества продукции является одним из главных приоритетов компании. Солнечные панели разработаны и производятся с использованием самых передовых технологических процессов.

И фотопреобразователи, из которых составлена эта солнечная батарея, выполнены с наивысшими показателями качества и эффективности.

Ячейки выполнены на базе монокристаллического кремния по специальной двусторонней технологии. Благодаря своим качествам эти ячейки способны пропускать солнечные лучи, которые, отражаясь от специального покрытия тыльной стороны ячейки, способствуют повышению генерации электрического тока. То есть каждая ячейка может вырабатывать электрический ток обеими своими сторонами, повышая тем самым мощность модуля.

Модуль LG 315 N1C-G4 NeON2. Лицевая сторона

Перед сборкой модуля каждая пластина проходит тщательнейший контроль на предмет строгого соответствия размерам (точность до микрометра) и обнаружения возможных механических повреждений. После проверки отобранные ячейки проходят очередную стадию подготовки. Для минимизации отражения солнечного света ячейки проходят стадию жидкостного травления щелочью. Ячейки с лицевой стороны ламинируются трехслойным покрытием EVA (этиленвинилацетат) и специальной отражающей пленкой с тыльной.

Модуль LG 315 N1C-G4 NeON2. Тыльная сторона

Затем собранный модуль инкапсулируется для защиты ячеек от проникновения влаги, после чего покрывается трехмиллиметровым антибликовым противоударным стеклом. Рама модуля выполнена из анодированного профильного алюминия. На тыльной стороне устанавливается многофункциональная распределительная коробка с байпасными диодами.

Многофункциональная распределительная коробка

Благодаря такой технологии изготовления модули LG NeON 2 имеют характерный черный цвет, что делает их привлекательными еще и с эстетической точки зрения.

Номинальная мощность 315 ватт.
Эффективность 19.2%
N-типа
Размеры (ДхШхТ) 1640х1000х40 миллиметров
Вес 17. 0 ± 0.5 кг
Тип разъемов МС-4
Класс защиты IP67
Стоимость модуля 30000 рублей

Сколько нужно солнечных батарей для дома и дачи?

Здесь все просто. Покупателю не нужно заниматься сложным расчетом мощности солнечной станции и подбирать для нее батареи. Эту работу уже проделали специалисты компаний, выпускающих и продающих данное оборудование.

Потребителю остается лишь выбрать из предложенного ряда готовый комплект, исходя из своих потребностей. В качестве примера рассмотрим несколько стандартных вариантов, которые представлены на сайтах продавцов (актуально на 2016 год).

Гелиостанция, построенная на одной панели мощностью 250 Ватт, рассчитана на энергоснабжение потребителей, перечисленных в таблице №1.


Таблица №1 Набор потребителей для солнечной станции мощностью 250 Ватт

Ее ориентировочная цена складывается из стоимости устройств, указанных в таблице №2.


Таблица №2 Стоимость оборудования для 250-ти ваттной станции

Солнечная станция мощностью 500 Ватт способна обеспечить электричеством набор бытовых приборов, указанный в таблице №3.


Таблица №3 Энергетический потенциал гелиостанции мощностью 500 Ватт

Ее ориентировочную стоимость (с разбивкой по видам и моделям оборудования) вы найдете в таблице №4.

Таблица №4

Гелиостанция на 1000 Ватт способна питать током не только экономные светодиодные лампочки, телевизор, ноутбук и спутниковую антенну. Одновременно с ними она «потянет» микроволновку, водяной насос или мощную электроплиту (таблица №5).

Таблица №5

Основа данной гелиостанции — 4 солнечные панели мощностью по 250 Ватт каждая. За весь комплект оборудования (без стоимости монтажа, соединительных муфт и кабеля) нужно заплатить сумму, указанную в таблице №6


Таблица №6 Ориентировочная стоимость оборудования гелиостанции мощностью в 1 КВт

Изучая представленные комплекты оборудования, нетрудно заметить, что стоимость инвертора сравнима с ценой солнечной батареи. Поэтому некоторые владельцы солнечных станций предпочитают обходиться без инверторного преобразователя. Они покупают для своего дома бытовые приборы, работающие от постоянного тока напряжением 12 Вольт. Помимо высокой цены инвертор при работе потребляет около 10% энергии, получаемой от солнечной батареи. Поэтому его исключение из цепочки оборудования дает неплохую экономию.

Преимущества и недостатки использования всех вариантов

От того, где будут располагаться элементы системы, зависит ответ на вопрос как выбрать солнечную батарею для квартиры.

Прежде всего, необходимо использовать следующую формулу расчета требуемой мощности и площади панелей:

Pсб * Ei / k = Eп, где

  • Pсб – мощность батареи;
  • Ei – среднесуточный уровень солнечной инсоляции для данной широты и долготы места расположения станции;
  • k – средний коэффициент энергопотерь, равный для станции такого типа ≈1,3;
  • Eп – ожидаемая среднесуточная генерация, нужная для обеспечения энергией всех устройств, которые будут ее потреблять.

Таким образом, солнечные панели для квартиры мощностью 1 кВт, например, в Краснодаре обеспечат среднесуточную генерацию:

1 кВт * 4,02 кВт*ч-м2 / 1,3 = 3 кВт*ч в сутки.

Однако зимой этот показатель сократится примерно в 2,5 раза, до 1,2 кВт*ч в сутки, а летом – в 1,5 раза увеличится, до 6 кВт*ч в сутки.

При средней производительности панелей 400 ватт/1 м2 понадобится 2,5 м2 эффективной площади для получения такой выработки.

1. Балкон.

При размещении электростанции на балконе максимальная площадь под фотоэлектрические модули может составить 5-10 м2, что равноценно 2-4 кВт генерации ежесуточно. Такого количества энергии явно недостаточно для полноценного снабжения всех имеющихся в доме устройств. Однако при кратковременных отключениях в централизованной сети солнечные батареи для квартиры дадут возможность на протяжении многих часов обеспечивать:

  • освещение дома LED-лампами;
  • работу пары ноутбуков;
  • зарядку телефонов;
  • кратковременное включение более мощных приборов – энергосберегающего холодильника, микроволновой печи, фена или утюга.

Несмотря на довольно скромные возможности, именно такой вариант среди россиян очень популярен. Причины тому следующие:

подобная система обходится сравнительно недорого и может быть установлена даже самостоятельно;
все вспомогательные элементы – контроллер, инвертор, кабельные соединения – легко разместить прямо на балконе;
модули легко моются и проверяются, не требуя использования специального оснащения;
экономия электроэнергии составляет порядка 1000 кВт*часов в год;
система полностью автономна, абсолютно надежна и гарантирует защиту от перебоев с питанием во многих случаях, когда это критически важно.

Из недостатков отмечается:

  • возможность использовать только стороны дома, выходящие на юг, юго-запад или юго-восток;
  • ограниченность эффективной площади размерами балкона;
  • необходимость размещения внутри всего оборудования, включая аккумуляторные батареи;
  • ненулевая вероятность срыва панелей при сильных ветрах и бурях.

2. Стена дома.

Если удастся договориться с соседями, полезную площадь комплекта солнечных батарей для городской квартиры удастся увеличить до 20 квадратных метров. Это даст около 8 кВт мощности, или 24 кВт среднесуточных. Производительность и КПД панелей при этом будет выше, чем балконных, за счет более точной ориентации на солнце.

К явным достоинствам СЭС такого типа относятся:

  • возможность полностью автономно обеспечивать квартиру электроэнергией весной, летом и осенью, с небольшими ограничениями зимой;
  • использовать солнечные батареи даже для отопления квартиры при наличии газового, а не электрического двухконтурного котла;
  • гарантировать отсутствие скачков напряжения, что исключит вероятность поломок дорогостоящей компьютерной и бытовой техники.

Недостатки:

  • бессмысленность размещения панелей на стенах, выходящей на север, северо-восток или северо-запад;
  • сложность в монтаже и обслуживании;
  • высокая стоимость набора оборудования, включая АКБ.

Пример расчета мощности солнечной панели

Он будет проводиться для вышеупомянутой батареи. Она будет монтироваться в регионе, расположенном на 50° северной широты. Угол наклона панели равен 50°, отклонение от южного направления нулевое. Потери электроэнергии в системе составляют 20%.

Значения используемых показателей являются такими:

  • I = 1 000 кВт*ч/(м²*год);
  • V = 0,32 кВт;
  • U = 1 кВт/м²;
  • Ко = 1,11;
  • Кпот. = 0,8.

Тогда Е = 1 000 * 0,32 / 1 * 1,11 * 0,8 = 284,16 *ч/год. Это означает, что одна панель может выработать 284,16 кВт*ч за один год.

Мощность за месяц июнь составит 5,25 * 30 * 0,32 / 1 * 1,11 * 0,8 = 44,75 кВт*ч/мес., а за месяц декабрь – 0,86 * 31 * 0,32 / 1 * 1,11 * 0,8 = 7,57 кВт*ч/мес.
