Диэлектрики в науке и в быту

Содержание

Композиционные материалы

Материалы, которые подразделяются не по функционированию, а по составу, называются композиционными материалами, это тоже электротехнические материалы. Их свойства и применение обусловлены сочетанием применяемых при изготовлении материалов. Примером служат листовые стекловолокнистые компоненты, стеклопластик, смеси электропроводного и тугоплавкого металлов. Применение равноценных смесей позволяет выявить сильные стороны материала и применять их по назначению. Иногда сочетание композитных составляющих приводит к созданию абсолютно нового элемента с другими свойствами.

Параметры изоляции

К числу основных относятся:

электропрочность;
удельное электрическое сопротивление;
относительная проницаемость;
угол диэлектрических потерь.

Оценивая качество и эффективность диэлектриков, и сравнивая их свойства, нужно выявить зависимость перечисленных параметров от значений тока и напряжения. По сравнению с проводниками электроизоляционные компоненты имеют повышенную электрическую прочность. Учитывая сказанное выше, не менее важным является то, насколько хорошо изоляторы сохраняют свои полезные свойства и удельные величины при нагревании, увеличении напряжения и других воздействиях.

Основные свойства проводников

Классическая электронная теория металлов представляет твердый проводник в виде системы состоящей из узлов кристаллической ионной решетки внутри которой находится электронный газ из свободных электронов. От каждого атома металла в свободное состояние переходит 1-2 электрона. При столкновении электронов с узлами кристаллической решетки энергия, накопленная при ускорении электронов в электрическом поле, передается металлической основе проводника. Вследствие чего он нагревается. Электронная теория металлов дает возможность аналитически описать и объяснить основные законы электропроводности и потерь электрической энергии в металлах.

Опыты подтвердили гипотезу о электронном газе в металлах, а именно:1)При длительном пропускании электрического тока через цепь, состоящую из одних металлических проводников не наблюдается проникновение атомов одного металла в другой.2)При нагреве металлов до высоких температур скорость теплового движения свободных электронов увеличивается и наиболее быстрые из них могут вылетать из металла преодолевая силы поверхностного потенциального барьера.3)В момент неожиданной остановки быстро двигавшегося проводника происходит смещение электронного газа по закону инерции в направлении движения. Смещение электронов приводит к появлению разности потенциалов на концах заторможенного проводника и стрелка подключенного к ним измерительного прибора отклоняется по шкале4)Исследуя поведение металлических проводников в магнитном поле установили, что вследствие искривления траектории электронов в металлической пластине, помещенной в поперечное магнитное поле, появляется ЭДС и изменяется электрическое сопротивление проводника.

Представляя металл как систему, в которой положительные ионы скрепляются посредствам свободно движущихся электронов, легко понять природу всех основных свойств металлов: пластичность, ковкость, теплопроводность, электропроводность.К важнейшим параметрам, характеризующим свойства проводниковых материалов относятся: удельная проводимость γ или обратная ей величина — удельное сопротивление ρ, температурный коэффициент удельного сопротивления , коэффициент теплопроводности, контактная разность потенциалов и термоэлектродвижущая сила (термо ЭДС) ε, предел прочности при растяжении и относительное удлинение перед разрывом .Удельная проводимость металлических проводников согласно классической теории металлов может быть выражена:

гдее — заряд электрона;_n0 — число свободных электронов в единице объема металла;λ — средняя длина свободного пробега электрона между двумя соударениями с узлами решетки;m — масса электрона;υ_T— средняя скорость теплового движения свободного электрона в металле.

Параметры изоляции

К числу основных относятся:

электропрочность;
удельное электрическое сопротивление;
относительная проницаемость;
угол диэлектрических потерь.

Типы электроизоляционных материалов

Посмотрим типы электроизоляционных материалов промышленного назначения на примере ассортимента «Уральской электротехнической компании», сайт компании http://uretk.ru/.

Изофлекс

Это изоляционный материал, изготавливаемый из плёнки ПЭТ–Э соединённой, со стеклотканью. Используется в промышленности и строительстве, как изолирующая прокладка под электрическое оборудование.

Имидофлекс

Если стеклоткань покрыть с обеих сторон полиамидной плёнкой ПМ-А, используя для связующего состав из эпоксидной смолы и каучука, получите изоляционный материал Имидофлекс. Используется для изоляции и прокладок при температурах +180°C — +200°C.

Киперная лента

Это изоляционный материал производят из х/б полосок ткани киперной (косой объёмной) ткани. Применяется, как электроизоляционный материал во многих производствах электротехнического оборудования. ГОСТ4514-78.

Лакоткань

Лаковая ткань используется для прокладок изоляции в электрических установках невысоких напряжений. Например для изоляции катушек.

Микалента

Производится в виде листов или рулонов. Это электроизолятор наклеенный на слой микалентной бумаги с лучшим изолятором – слюдой.

Миканит

Этот материал гибкий и очень прочный. Используется для изоляции в тяговых двигателях и других электрических установках Миканит бывает прокладочный, формовочный и гибкий.

Стеклолакоткань

Самый известный изоляционный материал тканевой фактуры. Стеклотакань ЛСК на основе кремния выдерживает температуру до 180°C. Ткань ЛСМ на базе масляного связующего выдерживает температуру до 120°C. Используется для изоляции в трансформаторах.

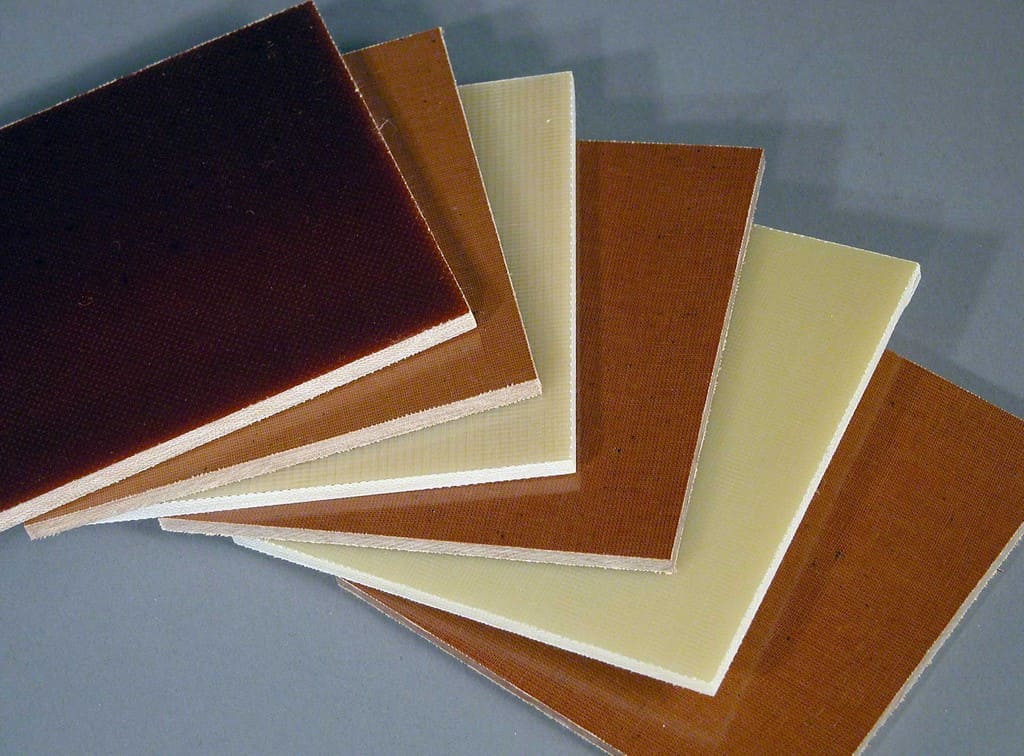

Стеклотекстолит

Это листовой изоляционный материал изготавливается пропиткой х/б ткани спец. смолами. Разнообразные модели ткани имеют уникальные электротехнические характеристики.

Марки текстолита ПТК и ПТ используют для изготовления прокладок, втулок, шестерёнок.
Марка Б текстолита – это слоистый материал с пропиткой фенолформальдегидной смолой.

Электро картон

ГОСТ 2824-86. Марка ЭВ используется для изоляции электрического оборудования, в рулонах и листах. Держит огонь и нагревание до 90℃. Из него делают сварочные маски.

Заключение

Промышленные электроизоляционные материалы практически не используются в быту. Их назначение промышленное производство и машиностроение.

ehto.ru

Примеры применения

Конструктивные элементы для удержания нагревательных элементов в фенах, калориферах, тепловентиляторах, паяльниках и т.д.

Нагреватели бытовых тепловентиляторов. Конструкция слева менее материалоемкая, но значительно менее надежная, особенно в условияхмеханических нагрузок.

Как защитное окошко выхода микроволнового излучения от магнетрона в микроволновках. (обычно попадая на слюду еда обугливается, и становясь проводником, начинает бурно искрить, от чего владельцы микроволновки со страху микроволновку выбрасывают, хотя достаточно вырезать пластинку из листа слюды и заменить окошко.)

Слюдяное окошко в микроволновке. Иногда встречаются пластиковые, но только у моделей без гриля.

Благодаря тому, что тонкие пластинки слюды не пропускают газы, но пропускают энергичные заряженные частицы — слюдяные окошки используются в конструкциях счетчиков альфа и бета частиц.

Используется в конструкциях радиоламп — удерживает электроды на своих местах.

Восьмигранная пластинка изготовлена из слюды.

Используется как материал слюдяных конденсаторов. Слюда выступает диэлектриком, а электродами — проводящее напыление металла на пластинках слюды. Данный вид конденсаторов встречается всё реже и реже, вытесненный конденсаторами на базе полимерных пленок. Слюдяные конденсаторы могут работать при высокой температуре.

Слюдяные конденсаторы производства СССР полувековой давности.

Пластинки слюды в конденсаторе. Металлизация на пластинках формирует обкладки.

До появления и широкого распространения теплопроводящих изолирующих прокладок из полимерных материалов, вроде Номакон, слюдяные пластинки использовались для электрической изоляции компонентов при сохранении теплового контакта, например, когда необходимо на один радиатор закрепить несколько транзисторов, корпуса которых под разными напряжениями.

Пластинки природной щипаной слюды.

Природная слюда прозрачна. Слюдоматериалы полученные переработкой природной слюды как правило непрозрачны.

Изолента

Изоляционная лента или изолента знакома пожалуй каждому. По внешнему виду это узкий (не всегда) рулон цветного или чёрного материала. Внутренняя сторона ленты покрыта клеящим составом для приклеивания. Используется лента накручиванием на место изоляции перекрывающими витками.

По материалу изготовления изоляционная лента бывает:

Поливинилхлоридной (ПВХ)
Хлопчатобумажной (ХБ)

Первый тип изоленты представлен широким цветовым спектром. ХБ изолента чёрного цвета с характерным запахом резины или битума.

Изолента ПВХ

ПВХ изоленту изготавливают из винила, нанося на одну сторону ленты клеящий состав. Ширина изоленты ПВХ от 15 до 50 мм. Достоинства изоленты ПВХ в высокой эластичности. Недостатки в изменении своих свойств при снижении и повышении температуры. ПВХ изоленты отличные, однако дальше низких напряжения её применение не распространяется.

Изолента ХБ

ХБ изолента характерно чёрного цвета в рулонах шириной 15- 50 мм. Изготавливается из хлопчатобумажных лент из пропиткой в резине и нанесением клеящего слоя на одну сторону. Сочетание хлопка (возможно стеклоткани) делают ХБ ленту устойчиво к колебаниям температур и её применение распространяется на сети напряжением свыше 1000 В.

Диэлектрические материалы

В отличие от проводников, в массе диэлектриков содержится малое число свободных электронов продолговатой формы. Основным свойством вещества является его способность получать полярность под действием электрического поля. Это явление объясняется тем, что под действием электричества связанные заряды перемещаются в сторону действующих сил. Расстояние смещения тем больше, чем выше напряженность электрического поля.

Изоляционные электротехнические материалы тем ближе стоят к идеалу, чем меньше показатель удельной проводимости, и чем меньше выражена степень поляризации, которая позволяет судить о рассеивании и выделении тепловой энергии. Проводимость диэлектрика основана на действии незначительного количества свободных диполей, смещающихся в сторону действия поля. После поляризации диэлектрик образует субстанцию с разной полярностью, то есть на поверхности образуются два разных знака зарядов.

Применение диэлектриков наиболее обширно в электротехнике, так как используются активные и пассивные характеристики элемента.

К активным материалам, с поддающимся управлению свойствами, относят:

пироэлектрики;
электролюминофоры;
пьезоэлектрики;
сегнетоэлектрики;
электреты;
материалы для излучателей в лазере.

Основные электротехнические материалы — диэлектрики с пассивными свойствами, используют в качестве изоляционных материалов и конденсаторов обычного типа. Они способны отделить два участка электрической цепи один от другого и не допустить перетекания электрических зарядов. С их помощью осуществляется изоляция токоведущих частей, чтобы электрическая энергия не уходила в землю или на корпус.

Стекло

Получают переплавкой кремнезема – SiO2 (в виде песка) с окислами различных металлов – натрия, калия, свинца, кальция (в виде соды, селитры, буры, различных каменных пород). Стекло – аморфное тело, поэтому оно не имеет определенной температуры плавления. При нагреве стекло размягчается и становится жидким. В этом состоянии стекло можно выдувать, вытягивать, прессовать, отливать. Физические и механические свойства стекла зависят от его состава и обработки. Если обычное стекло хрупкое, то особо закаленное стекло – сталинит обладает высокой прочностью на удар. Стекло практически водонепроницаемо, на него не действуют кислоты (за исключением плавиковой) и щелочи. Однако, стекла, содержащие только щелочные окислы (Na2O, K2O), хорошо растворяются в воде (жидкое стекло). Электроизоляционные свойства стекла очень высоки. С нагревом стекло быстро теряет изоляционные качества. В электротехнике стекло используют для изготовления баллонов осветительных и электронных ламп, изоляторов и тому подобного. Из стекла можно получить волокна диаметром до 0,005 – 0,006 мм. Отдельные волокна свиваются в нити. Стеклянные нити (стеклопряжа) используют для нагревостойкой изоляции проводников марки ПСД. Электрическая прочность стекла 10 – 40 кВ/мм; ε = 5,5 – 10.

Вакуум как изолятор

Газовая среда при крайне низком давлении может создавать условия, когда газ просто не сможет образовывать заметный ток в межэлектродном зазоре. Такие условия называют изоляционным вакуумом. При столкновении с электронами или положительными ионами, которые вылетают из электродов, ионизация молекул газа под низким давлением происходит очень редко. Так называемый высокий вакуум при условии постоянного напряжения до 20 кВ на поверхности катода может обойтись без пробоя при напряженности поля порядка 5 МВ/см. Если речь идет об аноде, то напряженность должна быть в разы выше. И все же заметное увеличение напряжения способствует тому, что вакуумные электроизоляционные материалы утрачивают свой защитный потенциал. Пробой в данном случае может наступать в результате обмена заряженными частицами в связке катод-анод. Диэлектрики такого типа чаще используются в электронике. Их применяют и в целях ускорения электронов в обычных приборах, и в рентгеновских аппаратах для обеспечения высоковольтных приложений.

Сферы применения электроизоляторов

Что такое электрическое сопротивление

Чтобы выяснить, где применяются электроизоляторы, достаточно просто вспомнить, где распространена электропроводка. Это могут быть как бытовые системы электроснабжения и электроосвещения, так и промышленные. В электрических силовых кабелях, прокладываемых снаружи и под землей, содержится несколько слоев такой изоляции. В приборостроении отдельные элементы конструкции приборов также приходится изолировать от напряжения. Это могут быть как небольшие элементы разных плат, так и целые узлы. Такая изоляция позволяет сохранить эксплуатационные характеристики материалов, расположенных вблизи токоведущих жил.

Изолента

По материалу изготовления изоляционная лента бывает:

Поливинилхлоридной (ПВХ)
Хлопчатобумажной (ХБ)

Изолента ПВХ

Изолента ХБ

Библиографическая ссылка

Халиков Д.А. КЛАССИФИКАЦИЯ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ ПО ФУНКЦИОНАЛЬНОМУ НАЗНАЧЕНИЮ // Фундаментальные исследования. – 2014. – № 11-6. – С. 1287-1291;URL: https://www.fundamental-research.ru/ru/article/view?id=35716 (дата обращения: 09.09.2018).

Изоляционные материалы предназначены для ограничения конструкций и отдельных элементов от контакта с теми или иными средами. По этому принципу работают строительные водо-, паро- и теплоизоляционные материалы. В сферах, где используются электротехнические проводники, требуется изоляция другого рода – в виде диэлектриков.

Их задача заключается в исключении контактов между активными эксплуатируемыми проводниками тока и материалами, которые не рассчитываются на обеспечение данной функции. В качестве целевых объектов могут выступать технические средства, прибора, строительные конструкции и даже декоративные покрытия. В свою очередь, электроизоляционные материалы создают барьер для прохождения электрического токанезависимо от того, переменный он или постоянный.

Конденсаторы

Электрическая изоляция является важным условием полноценной работоспособности конденсаторов. В некоторых случая сам конденсатор выступает как диэлектрик в составе сложной электротехнической цепи. Такие приборы имеют разное применение, в том числе выделяется нейтрализация индукционных эффектов в линиях с переменным током, накопление заряда, а также получение токовых импульсов для всевозможных приложений. Для использования конденсатора в качестве изоляционной точки необходимо иметь представление о требуемой емкости. В приборах она рассчитывается исходя из характеристик системы или посредством вычисления размера заряда на обкладке. В самой конструкции для обеспечения защитной функции могут применяться электроизоляционные материалы в виде лаков и масел. В зависимости от типа конденсатора определяется и набор вторичных функций – например, учитывается горючесть, влагостойкость, износостойкость и т.д.

Разновидности изоляционных материалов и сфера их применения

В зависимости от планируемых условий эксплуатации и типа соединения проводников могут использоваться различные виды изоляции. Рассмотрим наиболее популярные варианты.

Изоляционная лента

Изолента является самым доступным и популярным способом защиты токопроводящих жил. Сфера ее применения напрямую зависит от материала изготовления.

Поливинилхлорид

Лента выпускается с шириной от 10 до 20 мм. Адгезия с защищаемой поверхностью обеспечивается специальным клеящим составом, который нанесен на внутреннюю поверхность ленты. Производители выпускают изделия в различных цветовых гаммах. К положительным основным свойствам ПВХ изоленты относятся:

прочность;
адгезия со многими типами поверхностей;
способность выдерживания значительных температур — до 120 градусов Цельсия;
выдерживание повышенного значения напряжения;
эластичность;
высокий уровень пожарной безопасности;
противодействие внешним факторам: влага, щелочь, кислота.

Изоляция провода ПВХ лентой Из недостатков выделяется потеря полезных свойств при использовании в отрицательных температурах.

Изоляционная лента ПВХ получила широкое применение в электротехнической отрасли, а также в быту. Изолента для проводки с уровнем напряжения до 1000 Вольт может прослужить длительный период времени.

Помимо указанных случаев, материал активно используется для ремонта трубопроводов, бытовой техники и упаковки товаров.

Виды изоляционной ленты из поливинилхлорида

Хлопчатобумажная

Основу изделия составляет хлопчатобумажный материал с добавлением резины, на внутреннюю часть которого также наносится клеящий раствор. Некоторые производители в качестве базового материала применяют стекловолокно. Выпуск лент осуществляется с шириной от 15 до 50 мм. Из положительных характеристик выделяются:

высокая прочность;
повышенная износостойкость;
термическая устойчивость;
низкая стоимость.

К отрицательным моментам хлопчатобумажного изоляционного материала относят:

вероятность воспламенения из-за перегрева;
впитывание жидкости.

Тканевая изолента TESA

Свойства диэлектриков

Выбор диэлектриков должен осуществляться в соответствии с их свойствами:

Электрическими: пробивное напряжение (при котором наступает пробой), электрическая прочность (напряженность поля, при которой наступает пробой);
Физико-химическими: стойкость к нагреванию (способность длительно выдерживать рабочую температуру), холодостойкость (способность переносить перепады температур), смачиваемость (способность отторгать влагу);
Химическими: устойчивость к агрессивной среде, растворимость в лаках, возможность склеивания;
Механическими: радиационная устойчивость, вязкость (для жидких диэлектриков), защищенность от коррозии, предел прочности, возможность инструментальной обработки.

Характеристики и физические свойства материалов

Параметры проводников определяют область их применения. Основные физические характеристики:

удельное электрическое сопротивление — характеризует способность вещества препятствовать прохождению электрического тока;
температурный коэффициент сопротивления — величина, характеризующая изменение показателя в зависимости от температуры;
теплопроводность — количество тепла, проходящее в единицу времени через слой материала;
контактная разность потенциалов — происходит при соприкосновении двух разнородных металлов, применяется в термопарах для измерения температуры;
временное сопротивление разрыву и относительное удлинение при растяжении — зависит от вида металла.

При охлаждении до критических температур удельное сопротивление проводника стремится к нулю. Это явление называется сверхпроводимостью.

Свойства, характеризующие проводник:

электрические — сопротивление и электропроводимость;
химические — взаимодействие с окружающей средой, антикоррозийность, способность соединения при помощи сварки или пайки;
физические — плотность, температура плавления.

Особенность диэлектриков — противостоять воздействию электротока. Физические свойства электроизоляционных материалов:

диэлектрическая проницаемость — способность изоляторов поляризоваться в электрическом поле;
удельное объёмное сопротивление;
электрическая прочность;
тангенс угла диэлектрических потерь.

Изоляционные материалы характеризуются по следующим параметрам:

электрические — величина пробивного напряжения, электрическая прочность;
физические — термостойкость;
химические — растворимость в агрессивных средствах, влагостойкость.

Пленочные материалы

Большую область применения в электротехнике завоевали пленки и ленты, как электротехнические материалы. Свойства их отличаются от других диэлектриков гибкостью, достаточной механической прочностью и отличными изоляционными характеристиками. Толщина изделий варьируется в зависимости от материала:

пленки делают толщиной 6-255 мкм, ленты выпускают 0,2-3,1 мм;
полистирольные изделия в виде лент и пленок производят толщиной 20-110 мкм;
полиэтиленовые ленты делают толщиной 35-200 мкм, шириной от 250 до 1500 мм;
фторопластовые пленки изготавливают толщиной от 5 до 40 мкм, ширину предусматривают 10-210 мм.

Классификация электротехнических материалов из пленки позволяет выделить два вида: ориентированные и неориентированные пленки. Первый материал применяется наиболее часто.

Фарфор

Фарфор

Примеры применения

Высокотемпературные изоляторы.Корпус ртутной дуговой лампы от светолучевого осциллографа. Рама из алюминиевого сплава, чёрный корпус — карболит, фарфоровые бусы изолируют проводники, которыми подключается лампа. Лампа очень сильно нагревается во время работы. Кучка фарфоровых бус от различных нагревателей.Свечи зажигания от двигателя внутреннего сгорания. Центральный электрод изолирован фарфором. Ни один другой диэлектрик не способен выдержать длительное воздействие температуры, давления, горючего внутри камеры сгорания.Детали электроизделий.Держатели ламелей розетки, патрона изготовлены из фарфора. Чёрный корпус патронов — карболит.Мощные резисторы имеют основу из фарфоровой трубки. У зеленого резистора обмотка скрыта под эмалью.Изоляторы на столбах.Фарфоровые изоляторы линий электропередач. Между фарфоровым изолятором и стальным крюком втулка из полиэтилена, для защиты фарфора от трещин. Дисковая форма изоляторов позволяет воде стекать не образуя сплошного слоя, замыкающего проводник на опору.

Газообразные изоляторы

Практически все газообразные электроизоляционные материалы обеспечивают диэлектрическую проницаемость, в коэффициенте равную 1. К плюсам таких изделий можно отнести небольшую долю диэлектрических потерь, хотя и степень пробоя тоже невелика. Как правило, основной газообразной средой с функцией электрического изолятора выступает воздух, дополненный специальными включениями. Но к сегодняшнему дню получил широкое распространение и элегаз, который применяется в качестве диэлектрической основы. Газообразные виды электроизоляционных материалов базируются на гексафториде серы, что обеспечивает более высокую защиту в показателе пробоя, а в некоторых случаях наблюдается и дугогасительная способность. Когда речь идет о сложных условиях эксплуатации целевого объекта защиты, газовая среда может дополняться органическими изоляторами.

Слюда

Минерал кристаллического строения. Благодаря своему строению слюда легко расщепляется на отдельные листочки. Она обладает высокой электрической прочностью (80 – 200 кВ/мм), высокой нагревостойкостью, влагостойкостью, механической прочностью и гибкостью. В электротехнике применяют два вида слюды: мусковит и флогопит, различающиеся по составу, цвету и свойствам. Лучшей слюдой является мусковит. Из листочков слюды штампуют прямоугольные пластинки для конденсаторов, шайбы для электротехнических приборов и тому подобное. Однако чаще отдельные листочки слюды при помощи клеящих лаков (глифталевого, битумно-масляного, шеллачного и других) склеивают между собой. Такой материал называется миканитом. Различают миканиты: коллекторный (для изоляции коллекторных пластин), прокладочный (для изоляции шайб, прокладок), формовочный (прессуется при нагреве для изготовления фасонных деталей), гибкий (для межвитковой и пазовой изоляции электрических машин), жароупорный (для электронагревательных приборов). Иногда пластинки слюды наклеивают на бумагу или ткани (микалента, микафолий, стекломикафолий).

Пробой диэлектрика

При всех указанных явлениях в диэлектрике после приложения напряжения через больший или меньший промежуток времени создается стационарное или квазистационарное (при переменном напряжении) состояние, характеризуемое устойчивыми во времени значениями поляризации, электропроводности или соответственно диэлектрических потерь. Однако, если увеличивать напряженность поля, то имеется некорый предел, выше которого стационарное состояние нарушается. Текущий через него ток начинает ускоренно возрастать во времени, электропроводность резко увеличивается, вещество перестает быть диэлектриком и становится проводником, происходит пробой.

Характеризующее пробой прогрессирующее во времени возрастание электропроводности может находиться в зависимости от рода вещества и его агрегатного состояния, а также таких факторов, как температуpa, вид напряжения, длительность воздействия напряжения и т. д., и обусловлено различными явлениями. Эти явления могут быть сведены в две основные группы:

явления тепловые: возрастание электропроводности обусловлено прогрессирующим разогревом диэлектрика, выделяющимися в нем потерями; пробой наступает тогда, когда стационарное тепловое состояние его становится невозможным;
явления чисто электрические: возрастание электропроводности обусловлено увеличением числа свободных зарядов в результате либо ударной ионизации, т. е. срыва связанных зарядов движущимися зарядами, либо срыва связанных зарядов непосредственно самим полем.

Диэлектрики находят широкое применение в технике как электроизолирующие материалы.

Компаунд как основной диэлектрик в радиотехнике

Довольно практичный в использовании и недорогой способ диэлектрической защиты. Компаунд наносится на рабочую зону, после чего застывает, в полной мере обретая свои основные функциональные качества. При этом нельзя сказать, что компаунды – это обязательно твердые электроизоляционные материалы, так как встречаются и разновидности жидкостного типа. Даже в рабочем состоянии они не отвердевают. Также существуют заливочные и пропиточные виды данного материала. Отличительной чертой всех компаундов является полное отсутствие растворителей в составе. Это дает возможность обеспечивать деликатную пропитку сложных электромеханических деталей и аппаратов.

Поле в диэлектрике

Как мы уже поняли, поле в диэлектрике направлено ровно против внешнего электрического поля. Но этих знаний нам не хватит, чтобы хорошо разбираться в диэлектриках.

Поэтому давайте немного углубимся в эту тему. Напомним, что поляризация диэлектрика – это когда заряды перенаправляются так, что минусы смотря в одну сторону, а плюсы – в другую. Так вот, давайте же разберемся в видах поляризации.

Деформационная (или же электронная)

Этот вид поляризации интересует нас больше всего. Стоит отметить, что такая поляризация характерна для веществ, состоящих из неполярных молекул, то есть у которых нет дипольных моментов. Что происходит? Все просто – главное, что нужно понять, это то, что смещаются электронные оболочки. При этом, положительно заряженные атомные ядра смещаются по направлению к внешнему полю, а отрицательно заряженные электронные оболочки – против поля.

Дипольная (или же ориентационная)

Это один из наиболее распространенных видов поляризации. Однако здесь все с точностью до наоборот. Здесь уже меняют ориентацию диполи. Здесь все еще просто – когда поле снаружи не воздействует на вещество, порядок у диполей абсолютно хаотичен, но когда внешнее поле начинает воздействовать на вещество, то абсолютно все диполи разворачиваются положительной стороной к полю, которое на него воздействует. Как мы уже разбирались выше, стабильность положения диполей определяется напряженностью поля и температурой вещества.

Ионная

Да, этот вид поляризации мы тоже не забыли. Здесь речь идет о смещении положительной решетки ионов. Они расположатся вдоль поля, а отрицательные – против.

Так почему же в самом начале мы сказали, что нас больше всего будет интересовать именно первый вид поляризации, если мы будет рассматривать положительные заряды? Все просто. Положительные заряды играют какую-то роль только при таком воздействии внешнего поля на вещество. Поэтому можете считать, что вы уже знаете о них все, что нужно.

Что такое диэлектрики и где они используются

Композиционные материалы

Параметры изоляции

Основные свойства проводников

Параметры изоляции

Типы электроизоляционных материалов

Изофлекс

Имидофлекс

Киперная лента

Лакоткань

Микалента

Миканит

Стеклолакоткань

Стеклотекстолит

Электро картон

Заключение

Примеры применения

Изолента

Изолента ПВХ

Изолента ХБ

Диэлектрические материалы

Стекло

Вакуум как изолятор

Сферы применения электроизоляторов

Изолента

Изолента ПВХ

Изолента ХБ

Библиографическая ссылка

Конденсаторы

Разновидности изоляционных материалов и сфера их применения

Изоляционная лента

Поливинилхлорид

Хлопчатобумажная

Свойства диэлектриков

Характеристики и физические свойства материалов

Пленочные материалы

Фарфор

Примеры применения

Газообразные изоляторы

Слюда

Пробой диэлектрика

Компаунд как основной диэлектрик в радиотехнике

Поле в диэлектрике

Деформационная (или же электронная)

Дипольная (или же ориентационная)

Ионная
