Как разобрать шуруповерт для ремонта

Для того чтобы разобрать устройство, проделайте следующие шаги:

• отсоедините аккумуляторный блок от корпуса аппарата;
• открутите весь крепеж, удерживающий 2 половинки устройства вместе;

• снимите верхнюю часть корпуса;
• выньте все содержимое из корпуса аппарата;

• аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
• извлеките переключатель скоростей;
• разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).

ШИМ-регулятор оборотов для шуруповёрта БОШ 18 Вольт

Читайте так же

Создатель: Радио Любитель

Читайте так же

Плата, схема. Мяукнула кнопка на рабочем шурупике, вскрытие показало, что мотор живой, кнопка тоже живая совместно со интегрированным сопротивлением. Однако сам ШИМ умер в неравной борьбе с нескончаемыми нагрузками на шуруповёрт. Но что самое увлекательное, силовые транзисторы остались ЦЕЛЫЕ, а ШИМ отошёл в мир другой. Так как схемы отыскать не удалось и плата с Обоестороннем расположением массы СМД деталей была обильно пролита лаком с обоих сторон, то шансов на реанимацию я не увидел. А воспользоваться шуруповёртом без регулировки оборотов как то не совсем комфортно. Вспомнил о простом ШИМ регуляторе для жигулёвской печки на 40 Вт не без помощи ножика, ратфиля и некий мамы присобачил всё это хозяйство к Германцу. И труды не прошли зря. РАБОТАЕТ.С маленьким писком на малой скорости пришлось смириться, если повысить частоту работы ШИМа писка не слышно, однако начинает под критической нагрузкой нагреваться транзистор. Пошёл на компромис. маленькой писк в угоду термическому режиму транзистора. И долговечности работы схемы.

Теги youtube: #заменашимавшуруповёрте #Самодельныйшимвшурупик #ШимдляшуруповёртаBOSCH #Самодельныйрегулятороборотовшуруповёрта #Шимнатаймередляшуруповёрта #.

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

До недавнего времени аккумуляторные шуруповерты можно было встретить лишь в арсенале профессионалов, однако с появлением в широкой продаже недорогих бытовых моделей их популярность резко возросла.

В отличие от дорогого профессионального инструмента, бюджетные аналоги обладают меньшим ресурсом, из-за чего чаще выходят из строя.

Одно из самых слабых мест бытового шуруповерта — кнопка пуска и переключатель реверса. Как показывает практика, именно они ломаются чаще всего.

Как правило, все начинается с того, что перестает работать функция плавного пуска, затем для запуска электродвигателя требуется более сильное нажатие на «курок».

Со временем инструмент и вовсе перестает реагировать на любые манипуляции. Нередко встречается проблема противоположного характера, когда моторчик начинает работать самопроизвольно.

В отдельных случаях для устранения дефекта достаточно разобрать инструмент и прочистить, хотя чаще требуется полная замена кнопки шуруповерта. И в первом, и во втором случае устранить проблему можно своими руками. Обо всем по порядку.

Ремонт аккумулятора своими руками

Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.

Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером. Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя. Такие элементы необходимо заменить.

Читать также: Как устроен импульсный блок питания

С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В. Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья. Ремонт (восстановление или замену) можно произвести двумя способами.

1. Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
2. Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.

Как починить кнопку отвертки, если она не работает. Подробная инструкция

Вам понадобятся следующие инструменты для диагностики и ремонта отвертки:

• Крестовая отвертка;
• Узкая отвертка с плоской головкой.

READ Чем Резать Плитку Из Керамогранита

В результате активного использования любого электроинструмента, грязь неизбежно накапливается внутри его тела.

Этапы диагностики:

1. Разберите корпус инструмента. Для этого отсоедините аккумулятор, открутите все винты (их можно спрятать за декоративными пластинами, которые нужно снять).
2. Проверьте работоспособность мотора. Для этого отсоедините два провода питания от блока управления и подключите их к контактам аккумулятора (двигатель должен работать).
3. Разберите кнопку отвертки. Для этого сожмите пластиковые защелки и отсоедините две части корпуса кнопки.
4. Выполняем визуальный осмотр кнопки на предмет загрязнений и повреждений.
5. Далее нужно аккуратно собрать кнопку отвертки, переустановить и протестировать.

ИНСТРУКЦИЯ ВИДЕО » alt =»»>

Если очистка блока управления не работает, необходимо заменить весь блок кнопок.

Для этого вам необходимо:

1. Разберите отвертку (процесс описан выше);
2. Установите новую кнопку на старую;
3. Подключите двигатель к клеммам кнопки (в этом случае полярность не требуется);
4. Соберите отвертку, аккуратно поместив провода в корпус.

Очень важно выбрать кнопку для конкретной модели отвертки, потому что при всех внешних сходствах и визуальном соответствии деталь может не помещаться в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором

Источник

https://youtube.com/watch?v=GQuJeRvTXyM

Как починить кнопку отвертки, если она не работает. Подробная инструкция

Вам понадобятся следующие инструменты для диагностики и ремонта отвертки:

• Крестовая отвертка;
• Узкая отвертка с плоской головкой.

В результате активного использования любого электроинструмента, грязь неизбежно накапливается внутри его тела.

Этапы диагностики:

1. Разберите корпус инструмента. Для этого отсоедините аккумулятор, открутите все винты (их можно спрятать за декоративными пластинами, которые нужно снять).
2. Проверьте работоспособность мотора. Для этого отсоедините два провода питания от блока управления и подключите их к контактам аккумулятора (двигатель должен работать).
3. Разберите кнопку отвертки. Для этого сожмите пластиковые защелки и отсоедините две части корпуса кнопки.
4. Выполняем визуальный осмотр кнопки на предмет загрязнений и повреждений.
5. Далее нужно аккуратно собрать кнопку отвертки, переустановить и протестировать.

READ Мотокультиватор Крот Замена Двигателя

ИНСТРУКЦИЯ ВИДЕО » alt =»»>

Если очистка блока управления не работает, необходимо заменить весь блок кнопок.

Для этого вам необходимо:

1. Разберите отвертку (процесс описан выше);
2. Установите новую кнопку на старую;
3. Подключите двигатель к клеммам кнопки (в этом случае полярность не требуется);
4. Соберите отвертку, аккуратно поместив провода в корпус.

Очень важно выбрать кнопку для конкретной модели отвертки, потому что при всех внешних сходствах и визуальном соответствии деталь может не помещаться в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором

Источник

Самый простой и практичный метод

Схема электрических соединений кнопки шуруповерта и силового транзистора.

Для начала стоит подумать, а как можно легко произвести ремонт, потратив минимум денежных средств. Разумеется, полная замена конструктивного элемента, а в данном случае кнопки, позволит сэкономить денежные средства и выведет работу устройства на первоначальный уровень.

Сам шуруповерт разобрать достаточно легко. Для этого просто нужно взять крестовую отвертку и открутить по периметру все шурупы, которые здесь располагаются в качестве крепежного материала. Разобрав устройство, можно обнаружить, что оно имеет достаточно простое строение. Здесь располагается мотор, редуктор, кнопка с двумя проводами, которые соединяют ее с батарейкой, а также 2 провода, которые соединяют ее с двигателем.

Итак, самый простой метод ремонта заключается в замене кнопки, она просто отпаивается от мотора. Затем удаляется разъем, который соединяет ее с элементом питания. Стоит такой элемент конструкции достаточно недорого. Его сегодня можно приобрести приблизительно за 300-500 рублей. Далее, провода от двигателя к кнопке припаиваются на место, а те, которые идут к элементу питания, устанавливаются вместе с разъемом. Теперь можно снова устанавливать батарейку и проверять работоспособность инструмента. Если все в порядке, то смело можно констатировать тот факт, что все ремонтные работы проведены правильно и грамотно. Теперь можно собирать шуруповерт. Есть и еще менее затратный метод ремонта, при котором кнопка не меняется, а восстанавливается.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

Биение зажимного патрона шуруповерта

Биение зажимного патрона шуруповерта указывает на то, что возникли проблемы в исправности редуктора инструмента, который расположен сразу за электродвигателем. Это еще одна причина, по которой не работает шуруповерт с полноценной отдачей.

Детали планетарного редуктора шуруповерта

Выходной вал этого редуктора является местом крепления зажимного патрона поэтому если говорить о биении самого патрона нужно иметь в виду биение вала редуктора. Причины этому могут быть следующие:

• а) искривление вала редуктора;
• б) износ шестерен редуктора;
• в) выход из строя опорного подшипника вала редуктора;
• г) предельная выработка штифтов, на котором крепятся сателлиты планетарной шестерни.

Все вышеперечисленные детали являются заводского происхождения по этому ремонту не подлежат. Проблема биения патрона шуруповерта в этом случае решается заменой деталей редуктора на новые.

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

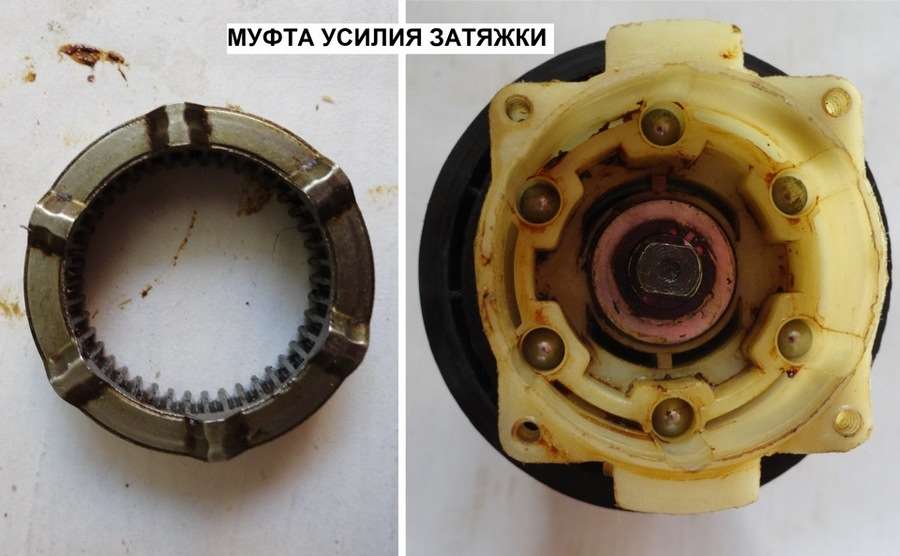

Муфта для регулирования вращения

Схема зарядного устройства для шуруповерта.

Муфта для регулирования крутящего момента обеспечивает прекращение вращения при окончании вкручивания шурупа, так как оно сопровождается увеличением сопротивления вращению. Такой механизм необходим для исключения срыва резьбовой части шурупа и поломки самого инструмента от перегрузки. Конструкция включает следующие элементы: стопор, шайбу, пружину, втулку резьбовую им регулирующую.

Механизм совмещен с элементами патрона. При появлении чрезмерного усилия пружина передает нагрузку на пальцы (шарики), которые, в свою очередь, воздействуют на гильзу патрона.

Читать также: Сверло по стеклу и керамической плитки

Происходит проскальзывание трещотки и прекращение передачи вращательного усилия на патрон. Усилие, при котором прекращается вращение патрона, можно устанавливать с помощью регулятора.

В разных конструкциях предусматривается регулирование величины максимального момента в пределах 8-25 положений.

В некоторых конструкциях инструмента предусматриваются дополнительные регулировки для удобства эксплуатации. Так может устанавливаться регулятор пределов скорости вращения, чтобы не создавать излишнее вращение при нажатии кнопки. Импульсный преобразователь позволяет устанавливать такие диапазоны: 0-450 об/мин (работа с шурупами), 0-1250 об/мин (режим дрели). Может предусматриваться 3 или 4 разных диапазона.

Достаточно часто используется принудительное торможение шпинделя для ограничения вылета шпинделя при нажатии кнопки. Торможение обеспечивается замыканием обмотки двигателя на резистор небольшой величины.

Устройство шуруповерта практически всех известных марок имеет много общего. Универсальные принципы конструирования используют многие разработчики, что помогает легко разобраться со строением инструмента, а при необходимости провести его сборку и разборку.

Кто-нибудь,подскажите ,где можно посмотреть кинематическую схему редуктора аккамуляторки от Интерскола ДА-14,4ЭР.

Редуктор идет как одна деталь и меняется целиком.

Тогда,может быть скажете, в какой последовательности устанавливаются указанные детали в корпус редуктора? см.фото.

Ух ты, да там 5 шестерен в одной из ступеней, ранее разбирал зеленый бош, макиту, енхель, топекс, но такого не видывал!

3-я деталь по-моему судя по диаметру идет первой со стороны ведущей шестерни движка, вторая ближе к 1-ой, а вот колечко с 4-мя выступами? Такого не видел ранее! Во всяком случае, если деталь 1 не разбиралась или собрана правильно, то думаю по диаметрам одиночных шестерен с обратной стороны деталей 2 и 3 Вы точно сможете вычислить которая из них подходит для установки в деталь 1, а деталь 4 верхняя, наверное. И вероятно симметричная, то есть можно попробовать так и сяк ее поставить. Да там в детали 1 и просматриваются прорези под 4 выступа детали 4. ФОто с большей диафрагмой и следовательно глубиной резкости было бы лучше, а то не все детали из-за разной высоты оказались в фокусе.

Чаще всего редуктор выходит из строя при длительной работе под большой нагрузкой. Самая частая поломка – это искривление основного вала с патроном. При такой неисправности прибор начинает сильно вибрировать руках.

Ещё одна поломка – это износ подшипника вала с патроном или опорной втулки. Если деформирован только подшипник или втулка, а вал остался в прежнем состоянии, то ремонт редуктора шуруповерта своими руками заключается только в замене изношенного элемента.

Если при включении шуруповерта мотор запускается на секунду, а затем резко останавливается, значит проблема кроется в редукторе. В такой ситуации чаще всего из строя выходит штифт, из-за которого сателлит не может передать обороты на основной вал. В таком случае поможет установка нового водила. Если водило тоже повреждено, то нужно менять целый редуктор. Зубцы шестерней тоже влияют на работу редуктора. Если прибор будет долгое время работать с изношенным шестернями, то это может привести в негодность большинство деталей, которые относятся к устройству редуктора шуруповерта.

Читать также: Как посчитать вес детали

Схема редуктора шуруповерта

Зарядка шуруповёрта без зарядного

Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.

А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.

Читать также: Как заварить алюминиевый радиатор

Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.

Отсутствие или полная поломка ЗУ шуруповерта стопорит все запланированные работы. Но, применив смекалку, некоторые доступные инструменты, возникший вопрос о том, как заряжать аккумулятор шуруповерта без зарядного устройства, вполне можно с успехом решить. Существует несколько способов разрешения этой проблемы.

Подбор зарядного блока, подходящего по характеристикам.

На аккумуляторе, либо самом шуруповерте указаны параметры: величина напряжения (вольт), вместительность батареи (ампер/час). Такую же размерность тока, идентичную мощность должно выдавать ЗУ. Зарядный модуль от какого-либо другого аппарата, имеющее тождественные показатели, может зарядить АКБ шуруповерта: нужно оголить провода, подключить разъемы батареи посредством зажимов типа «крокодил».

Применение универсального ЗУ

Для приобретения имеются универсальные заряжающие блоки, выходные параметры которых регулируются по потребностям пользователя, индивидуальным особенностям типа аппарата, которое необходимо зарядить. Комплектация их включает переходник на самые популярные разъемы, зажимы-крокодилы, подойдут такие гаджеты ко многим типам аппаратов, инструментов.

Использование зарядного модуля для автомобильного аккумулятора.

Такой аппарат способен повредить батарею шуруповерта, т.к. его выходные характеристики иные, поэтому процесс зарядки может быть осуществлен только после их нивелировки. Наиболее безопасно использование автомобильной зарядки, оборудованной системой регулировки уровня напряжения, вольтажа. Если таковая присутствует, рекомендуется выставлять следующие параметры: при мощности аккумулятора 1,3 ампер/час, величину тока устанавливают на уровень 650 – 130 мА, то есть величину тока 0,5 – 0,1 части от общего объема мощности батареи.

Изготовление самодельного заряжающего блока

Возможно сфабриковать самодельный блок для зарядки накопителя. Для этого у вышедшей из строя батареи выпаиваются клеммы, соответственно полярности сквозь расширенные отверстия припаиваются провода. Месторасположение проводов уплотняется каким-либо наполнителем, например, рулончиком плотной бумаги/картона. Крышка закрепляется клеем на зарядном стакане. Собранный блок через переходник помещается в батарею.

Оборудование батареи USB-разъемом

Чтобы получить возможность пополнять АКБ шуруповерта через ЮСБ-зарядный блок, ее оборудуют таким разъемом, применяя предохранитель. Точки контактов спаиваются, предохранитель фиксируется на клей, собранный корпус закрепляется липкой изолирующей лентой.

Зарядка через внешние источники электричества.

Если электроинструмент сильно износился, возможен вариант приобретения универсального зарядного устройства для шуруповерта, либо блока, соответствующего именно вашей модели инструмента. Огромный выбор блоков питания шуруповертов, Вы найдете на MegaBattery.ru

Продолжая тему, можно подсоединить аппарат к какому-либо источнику электроэнергии. Обычно это осуществляется с помощью старого аккумулятора соразмерных параметров. В цепь интегрируется предохранитель силой тока 10А. Проводка должна иметь увеличенное сечение.

Электронная регулировка частоты вращения шуруповерта

Регулировать скорость вращения насадки шуруповерта возможно механически или автоматически. Автоматическая регулировка оборотов происходит при помощи процессора. Задать нужные параметры работы можно при помощи тумблера выбора скорости. Он расположен сверху корпуса. Во многих моделях регулировка оборотов реализована через кнопку пуска. Чем сильнее давление пальца на нее, тем выше будут обороты.

Прочитав эту статью, вы получили информацию о том, как собрать регулятор оборотов шуруповерта своими руками, ознакомились с конструкцией регулятора усилия, разобрались с функцией электронной регулировки инструмента. Надеемся, статья была вам полезной.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

https://youtube.com/watch?v=OZWwsOtQ14w

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

1. Заменить батарею на новую.
2. Приобрести новый инструмент.
3. Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

1. При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
2. Поставить батарею на зарядку.
3. Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

1. Нет необходимости подзарядки батареи.
2. Снижается нагрузка на механическую часть.
3. Множество вариантов блоков питания.
4. Увеличение качественных характеристик изделия.

Это интересно: Шлифовальная машинка для паркета, пола — рассматриваем во всех подробностях

Как устроена кнопка шуруповерта

Принципиальная электросхема шуруповерта, в частности, его кнопки, определяется основными функциями:

• запуск двигателя при нажатии и его остановка после того, как владелец устройства отпустит кнопку;
• реверс, то есть изменения направления кручения насадки, особенно удобно применять для повторяющихся операций по сборке-разборке;
• плавный набор оборотов, чтобы не портить головку шурупа и сохранять декоративный вид материала, куда он вкручивается;
• контроль скорости вращения, чтобы утопить саморез на требуемую глубину (например, оставить его вровень с поверхностью).

Исходя из устройства кнопки включения/регулировки работы шуруповерта, отдельные модули обычно разносятся по различным условным отсекам:

• непосредственно кнопка располагается на среднем уровне, чтобы удобно ложиться под пальцы при взятии инструмента в руку. Она стоит на направляющих, по которым и движется при нажатии. Плавность скольжения достигается благодаря пружине, подпирающей её изнутри;
• реверс вынесен вверх. Классически смена направления осуществляется инвертированием полярности – двигатель при этом будет вращаться в обратную сторону, далее через редуктор инвертированное кручение передастся на насадку. Также вверх уходят провода, идущие к двигателю;
• блок, отвечающий непосредственно за включение, снесен вниз, поближе к аккумулятору или выходу для подключения в сеть.

Вариант с дополнительными опциями Дополнительно в схему подключения компонентов шуруповерта могут входить:

• кнопка переключения скорости – низкие/высокие обороты, реже 3 позиции;
• кнопка для активации режима сверления, если соответствующая функция вынесена на отдельный регулятор, а не интегрирована в механизм регулировки проскальзывания;
• модуль контроля батареи и провода для его подключения к аккумулятору;
• дополнительные провода, которые даже не всегда задействуются.

Как работает механизм трещотки на шуруповерте

В конструкции инструмента кроме редукторного механизма применяется также такое устройство, как регулятор силы момента с предохранительной муфтой. Эти два устройства являются взаимосвязанными, но имеют схожую конструкцию. Для начала выясним, зачем нужна трещотка и механизм регулировки силы момента, который отсутствует на дрелях и шуруповертах.

Шуруповерт предназначен для выполнения работ по завинчиванию саморезов и прочих крепежный изделий. При завинчивании саморезов в древесину требуется прилагать разное усилие, что зависит от длины крепежного изделия, а также типа древесины (твердости).

Для этого требуется прилагать усилие с разной степенью силы. В конструкции имеется механизм, который и называется трещоткой. Принцип работы этого механизма похож на моментный ключ. По достижению соответствующего усилия, которое устанавливается вручную, происходит проворачивание рукоятки относительно головки ключа. Рассмотрим, что собой представляет данный механизм на шуруповерте:

• Одна большая пружина или комплект пружин, за счет которых регулируется усилие прижима
• Штуцера или кулачки, которые служат для соединения с передаточным механизмом. В качестве штуцеров также применяются шарики с подшипников. На примере фото, которое расположено ниже, выступы размещены на пластине
• Канавки или пазы, посредством которых происходит соединение штуцера, с воздействующей на него пружиной

Для удобства восприятия, на наружной части устройства имеются обозначения в виде цифр от 1 до 24 и более. Чем больше цифр на корпусе регулятора усилия, тем выше настроечный диапазон. Чем сильнее пружины воздействуют на штуцера, тем больше усилие прижима. Переключение регулятора в режим большого значения позволяет завинчивать длинные саморезы в твердые породы древесины.

Регулятор силы прижима одновременно выполняет защитную функцию, за счет которой исключается вероятность заклинивания статора. Если заклинивает насадка, закрепленная в патроне инструмента, то в регуляторе происходит проскальзывание штуцеров по канавкам. Ротор при этом преодолевает усилие, однако не заклинивает. Отсутствие такого механизма привело бы к перегоранию обмоток ротора, за счет увеличения тока.

С целью защиты двигателя инструмента от его сгорания, в конструкции также применяется предохранительная муфта фрикционного типа. Ниже она представлена на фото, и срабатывает при заклинивании насадки. К примеру, выставлено максимальное усилие на регуляторе, в таком случае, если заклинит сверло, то с высокой долей вероятностью произойдет вырывание прибора из рук. Чтобы этого не случилось, используется защитная муфта, которая исключает вырывание инструмента из рук, а также предотвращает сгорание обмотки на роторе.

При заклинивании насадки в патроне происходит остановка ротора двигателя. Чтобы препятствовать такому заклиниванию, для этого в конструкции и применяется предохранительная муфта. Работает она только в одном режиме, когда исполнительный орган вращается в направлении направо. При вращении патрона налево муфта не срабатывает, что видно по фото выше. Обычно дополнительные предохранительные муфты используются на мощных шуруповертах от 14В. Ниже на фото разновидность регулятора усилия прижима шуруповерта, принцип работы которой аналогичен описанию.

Это интересно! Не на всех шуруповертах присутствуют предохранительные муфты, как как их роль играют регуляторы усилия.
