Схема зарядного устройства для шуруповерта 12вольт. электрическая схема зарядного устройства шуруповерта

Содержание

Возможные источники питания

Чтобы любой шуруповерт мог функционировать от сети, ему необходимо обеспечить преобразование напряжения: инструмент требует всего 12, 16 либо 18 вольт. Все источники питания делятся на 2 большие группы: они могут быть импульсными либо трансформаторными.

Импульсные системы

В этих блоках питания входное напряжение сначала выпрямляется, затем преобразуется в высокочастотные импульсы. Их подают через трансформатор либо через обычные резисторы. Второй способ дает возможность получить малогабаритную конструкцию, так как в схеме отсутствует массивный силовой трансформатор.

Этот блок питания для шуруповерта обычно имеет довольно высокий КПД, достигающий 98%. Плюсом решения является защита от короткого замыкания, безопасность, которую гарантирует блокировка без нагрузки. Минусы у импульсных блоков есть. Это более низкая мощность, если сравнивать это значение с трансформаторным вариантом. Если нижний предел нагрузки минимален, то такой блок питания не сможет работать. Еще один недостаток — более сложный ремонт в случае выхода импульсного БП из строя.

Трансформаторный блок

Это классическое устройство. В линейный источник питания входит понижающий трансформатор и выпрямитель, превращающий переменный ток в постоянный. Последний элемент бывает двух видов — однополупериодный, состоящий из одного диода, либо двухполупериодный, в его составе диодный мост, собранный из 4 электронных приборов.

В схему трансформаторного блока может входить конденсатор, стабилизатор, высокочастотный фильтр и защита от короткого замыкания. Достоинства устройства: простота, надежность, ремонтопригодность, отсутствие помех, а также очень дорогих элементов. Минусы — большие габариты и такой же вес, низкий КПД. Так как часть напряжения забирает стабилизатор, выходное значение обязано быть выше того, что требуется для работы шуруповерта. Например, для инструмента с питанием 12 В нужен БП, имеющий выходное напряжение от 12 до 14 вольт.

Виды и типы

Существуют и универсальные зарядные устройства для всех типов аккумуляторов, но все же в большинстве случаев лучшим решением будет зарядник, оптимально подходящий под нужды конкретно взятой батареи. Что интересно, многочисленные отзывы указывают на неидеальное соответствие «родных» зарядных устройств, поставляемых в комплекте с самим шуруповертом. Дескать, производители часто экономят на этой детали, из-за чего довольно быстро может сломаться даже новый инструмент. Многие потребители по этой причине предпочитают собирать зарядные устройства самостоятельно, но в этом случае стоит строго придерживаться схемы и соответствия всех деталей.

Со встроенным блоком питания

Встроенный зарядный прибор делает аккумуляторный шуруповерт похожим на сетевой – он просто втыкается в розетку, а при завершении зарядки кабель либо отсоединяется, либо прячется в специальный отсек. Такой аналоговый механизм в основном выполняет функции стабилизатора напряжения, он позволяет производить заряжание аккумулятора, не вынимая его из корпуса прибора. Существенным недостатком такого решения является то, что во время зарядки инструмент нельзя использовать с запасным аккумулятором, поскольку единственное место для батареи уже занято. С другой стороны, вероятность потерять или забыть блок питания минимизируется, поскольку он не представляет собой отдельного механизма и всегда будет под рукой – там же, где и сам шуруповерт.

Учитывая, что замена подобного встроенного блока питания представляет собой существенную проблему, производители обычно стараются делать механизм на совесть, потому проблем с обновлением зарядного устройства возникать не должно – оно окажется довольно долговечным. Необходимость выполнять максимально качественный зарядник приводит к тому, что он становится лучшим решением для литиевого шуруповерта – он может заряжаться в любой момент, а из-за встраивания в крупный корпус не возникает проблем с оснащением агрегата микроконтроллерами для отключения подачи тока.

С внешним блоком питания

Выносной блок питания аналогового зарядного устройства – альтернативное решение тому, что было описано выше. Оно работает принципиально иначе: здесь для зарядки аккумулятор вынимается из корпуса шуруповерта и устанавливается в гнездо самого зарядника, представляющего собой совершенно отдельный механизм. Такое решение кажется неплохим по той причине, что позволяет заряжать один аккумулятор, пока сам шуруповерт работает, питаясь от второго. Этот факт даже во многом нивелирует характерный недостаток – весьма невысокую скорость заряжания у таких устройств, что часто отбрасывает их в категорию бытовых, не рассчитанных на длительную автономную работу.

Именно зарядники такого типа часто оказываются универсальными, нацеленными на работу с разными типами аккумулятора из трех вышеописанных. Так происходит потому, что производители, стремясь обеспечить потребителю максимальный выбор положительных качеств батареи, предлагают в комплекте поставки одновременно литий-ионный и никель-кадмиевый аккумулятор. Наличие отдельного корпуса позволяет встроить в него более сложную схему, позволяющую выставлять необходимые параметры питания для каждого случая, однако, подобное решение, конечно, будет занимать чуть больше места.

Импульсные

Эти зарядные устройства, в противовес двум вышеописанным аналоговым, оказываются и самыми дорогими, и самыми «умными», в связи с чем основной их сферой применения следует считать профессиональные шуруповерты. Как и положено дорогому агрегату, он практически всегда рассчитан на батареи разных типов, а главное – обладает возможностью предельно быстрой зарядки, буквально в течение часа, чтобы минимизировать возможный простой. Для эффективной работы с никель-кадмиевыми батареями, страдающими от «эффекта памяти», такой зарядник обладает еще и функцией быстрой разрядки.

При этом одним из важных преимуществ импульсного зарядного устройства являются его небольшие размеры при быстрой подаче электроэнергии. Теоретически возможно собрать подобное по характеристикам аналоговое решение, что обойдется дешевле, однако, в этом случае габариты зарядника будут примерно сопоставимы с габаритами всего шуруповерта.

Переделка электронного трансформатора

Неплохой и достаточно компактный блок питания можно сделать из так называемого электронного трансформатора (ЭТ), предназначенного для питания низковольтных галогенных ламп.

Электронный трансформатор для питания 12-вольтовых галогенных ламп

Но чтобы использовать трансформатор совместно с шуруповёртом, его (блок) необходимо доработать. Взглянем на классическую схему простейшего ЭТ.

Электрическая схема электронного трансформатора

Это простейший импульсный понижающий источник питания, собранный по двухтактной схеме. Выходное напряжение снимается со вторичной обмотки выходного трансформатора. Схема, приведённая на рисунке, конечно, не единственная. Есть приборы проще, есть сложнее. Есть со стабилизацией выходного напряжения, системой плавного пуска и защитой от короткого замыкания. Но то, что нас интересует, является неизменной частью любого электронного трансформатора. Так, в чем трудность?

Проблема заключается в том, что выходное напряжение подобных БП переменное с частотой десятки килогерц, да ещё и промодулированное частотой 50 Гц. Оно годится для питания ламп накаливания, но не подходит для шуруповёрта. Значит, его нужно выпрямить и сгладить. Для этого используем диод VD1 и два сглаживающих конденсатора — С1 и С2, подключив их по схеме, приведённой ниже.

Схема доработанного электронного трансформатора

Лампа Н1 служит нагрузочной, когда шуруповёрт отключён. Она необходима для старта преобразователя — без нагрузки он просто не запустится. Высоковольтный электролитический конденсатор можно взять из БП для компьютера или любого другого устройства, скажем, из телевизора с импульсным блоком питания. Он находится в корпусе электронного трансформатора. Диод и конденсатор помещают в корпус инструмента, а лампу устанавливают так, чтобы она ещё и рабочее место освещала — убила, как говорится, сразу двух зайцев. Такая лампа будет много удобнее штатной подсветки, которая включается только вместе с инструментом. Вслепую целишься в темноте, потом запускаешь шуруповёрт и смотришь, куда попал.

Диод КД2960 представляет собой быстродействующий выпрямительный диод, рассчитанный на ток 20 А и выдерживающий обратное напряжение 1200 В. Его зарубежный аналог — 20ETS12. Заменить этот диод обычным выпрямительным не получится — у него слишком низкое быстродействие, и на частоте в десятки килогерц он будет больше греться, чем выпрямлять.

Но замена есть. Вполне подходит диод Шоттки, выдерживающий ток 15–20 А и обратное напряжение не ниже 25 В. Найти такие диоды можно в блоках питания ПК. Там они служат для этих же целей. Диод, конечно, нужно поставить на теплоотвод.

Лампочка миниатюрная. Её можно найти в советских новогодних гирляндах или использовать две на 6,3 В, включённые последовательно. Собираем выпрямитель, размещаем его в корпусе инструмента, выводим через проделанное отверстие провода, подпаиваем одну часть разъёма. Вторую подпаиваем к проводам от трансформатора — и доработка закончена. Поскольку напряжение на выходе электронного трансформатора переменное, полярность подключения проводов от ЭТ к выпрямителю можно не соблюдать.

Как указывалось выше, существуют трансформаторы, обеспечивающие плавный пуск галогенных ламп. Подойдут ли они нам? Вполне. Как только мы подключим ЭТ к сети, он запустится и в течение 1–3 секунд выйдет на рабочий режим — это будет хорошо заметно по плавному разгоранию лампы Н1. После этого инструментом можно пользоваться без проблем.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросВажно! Выбирая электронный трансформатор без защиты от перегрузки, необходимо обеспечить запас его мощности в 30–40 %. В противном случае блок либо не будет «тянуть» инструмент, либо (что более вероятно) просто сгорит

Как переделать шуруповерт для работы от сети

Необходимо заранее разобраться, как переделать шуруповерт 12 вольт на работу от сети 220. Есть несколько рекомендаций, которые помогут сделать это правильно.

Подключение к зарядке

Наиболее простой способ подсоединить инструмент к сети – сделать это через зарядное устройство. Делается это следующим образом:

Припаять провода питания к зарядке.
Разобрать старый аккумулятор инструмента.
Сделать в корпусе отверстия для кабеля.
Припаять провода к питанию электропривода.

Используя этот метод, можно воспользоваться зарядным устройством ноутбука.

Подключение блока в корпусе от аккумулятора

Люди, которые смогли найти подходящий БП, могут с его помощью подключить шуруповерт к сети. Перед тем как собрать электрический шуруповерт с блоком питания, надо разобраться с нюансами такой работы. Делается это так:

Извлечь из шуруповерта старый аккумулятор и достать из него отработанные компоненты.
Установить в корпус новый БП.
Подсоединить к блоку провода для соединения с сетью.
Установить клеммы.
Собрать корпус и поместить его в шуруповерт.

Если используется компактный блок питания, необходимо позаботиться об охлаждении. Для этого в стенках корпуса проделывается несколько отверстий для циркуляции воздуха.

Соединение с внешним БП

Если не удается установить компактный БП в корпус, придется воспользоваться внешним. Чтобы подключить к нему электрический инструмент, необходимо выполнить такие действия:

Разобрать корпус шуруповерта и переделать вход для подключения источника питания. Это делается, чтобы можно было подсоединить БП.
Подсоединить БП к устройству. Возможно, для этого понадобится специальный переходник для пониженного напряжения.
Запустить инструмент и проверить его работоспособность.

Если после запуска ничего не произошло, надо внимательно осмотреть места соединения проводов. Часто отходят контакты и из-за этого инструмент не запускается.

Подсоединение к БП с компьютера

Люди, решившие переделывать аккумуляторный шуруповерт и подключать его к сети, могут воспользоваться компьютерным БП. Для этого подойдет модель мощностью от 300 Вт. Такие устройства на выходе выдают 16-18 А. Этого вполне достаточно для работы инструмента.

Подключать шуруповерт к компьютерному БП просто. Делается это при помощи двух проводов. Один из них – 12 вольтовый «плюс», а второй масса.

Различные варианты выносных блоков питания

Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:

из компьютерного БП;
используя блок питания от ноутбука;
из зарядки автомобильного аккумулятора;
из инверторного сварочного аппарата.

Выносной источник питания из БП от компьютера или от ноутбука

В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.

Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.

Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:

разбирают корпус компьютерного БП;
убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;

припаивают к желтому и черному проводам один конец шнура;
разбирают шуруповерт;

подсоединяют к его соответствующим клеммам второй конец провода от БП;

в обратном порядке собирают инструмент.

В итоге получится оборудование примерно как на фотографии ниже.

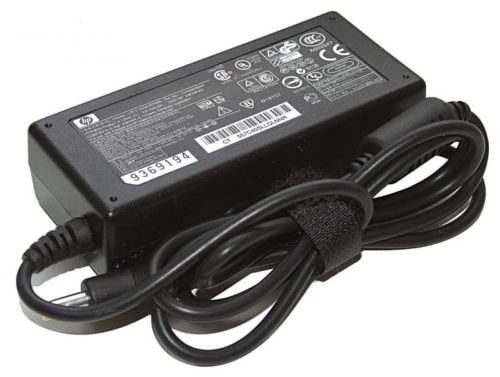

Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.

Доработку устройства выполняют так:

от выходного шнура зарядки срезают кусачками разъем;
оголяют концы проводов;
разбирают шуруповерт;
припаивают проводки зарядки к соответствующим контактам инструмента;
собирают электроинструмент;
проверяют его работоспособность.

Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.

Концы шнура присоединяют к аккумуляторным клеммам.

Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата

Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.

Алгоритм переделывания следующий:

подбирают 2 многожильных проводка нужного сечения;
к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;

сгибают зачищенные концы в виде крючка;

разбирают шуруповерт;

к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);

хорошо изолируют электрические соединения, чтобы не было короткого замыкания;

выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.

Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).

Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.

Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.

https://youtube.com/watch?v=zwxsg9lxbKo

tehnika.expert

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

https://youtube.com/watch?v=1GD6tWtVs_8

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

Схема 1 – Простой БП на 12 или 18 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику). После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения. После сборки произвести монтаж в корпусе.

https://youtube.com/watch?v=aLulU_o026o

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз. В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт. Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети. Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.

https://youtube.com/watch?v=IN9cuwFdANw

https://youtube.com/watch?v=DCqQ3nAQFQM

https://youtube.com/watch?v=P1YTE6sgDFk

Регулятор оборотов шуруповерта и схема его элементов

В этой статье мы рассмотрим устройство шуруповерта

Уделим особое внимание таким ответственным деталям в конструкции, как регулятор оборотов шуруповерта. Кроме того, разберемся, как устроен регулятор усилия шуруповерта

Подробно опишем процесс изготовления регулятора оборотов своими руками, а также ознакомимся с такой функцией шуруповерта, как автоматическая регулировка оборотов.

Регулятор оборотов шуруповерта

Электрический шуруповерт работает либо от сети 220 В, либо от аккумуляторной батареи. Его мощность зависит от величины напряжения аккумулятора. Скорость вращения шуруповерта начинается от 15 000 об/мин. Кроме того, шуруповерт, который работает от сети, имеет 2 скорости вращения: более медленную для вкручивания, более высокую для сверления. Внутри кнопки подачи питания располагается регулятор оборотов. Довольно миниатюрный размер этого узла инструмента достигается при помощи микропленочной технологии. Его основной деталью является симистор. Принцип работы регулятора следующий:

При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
Происходит открытие симистора, ток начинает проходить через нагрузку.

Время срабатывания симистора зависит от амплитуды управляющего напряжения. Чем больше амплитуда, тем раньше происходит срабатывание симистора. Величина амплитуды задается при помощи переменного резистора, соединенного с кнопкой пуска. Схема подключения кнопки отличается в разных моделях. К регулятору оборотов возможно подключение конденсатора.

Зачастую в нынешних экономических условиях не всегда покупатель может себе позволить полноценный дорогой шуруповерт от именитых фирм. В более дешевых моделях такой функции может и не быть. Но это не повод отчаиваться. Регулятор оборотов можно собрать самостоятельно, о чем мы и поговорим ниже.

Регулятор оборотов шуруповерта собирается на основе ШИМ – контроллера и ключевого многоканального полевого транзистора. Управление работой этого узла инструмента осуществляет резистор. Его положение зависит от давления на кнопку пуска шуруповерта.

Направление вращения рабочего органа меняется путем смены полюсов напряжения, которое подается на щетки двигателя. Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.

Зачем переделывать?

Аккумуляторный шуруповерт имеет массу преимуществ перед устройством сетевого типа. Его можно использовать даже там, где не подведено электричество, можно закрутить крепеж в труднодоступных местах, движения мастера не ограничены длиной провода или удлинителя. Словом, именно этот вариант часто выбирают для домашних работ.

Но аккумуляторный шуруповерт ограничен по времени работы емкостью и качеством установленной батареи. Использовать его можно, пока она не сядет. Причем если аккумулятор вышел из строя и перестал держать заряд или вовсе заряжаться, то и сам шуруповерт работать не будет. Нужно или заменять батарею, или переделывать его в сетевой вариант. В некоторых случаях заменить батарейку и вовсе невозможно. А новая стоит почти столько же, сколько и новый прибор. Конечно, в таком случае большинство людей решат купить свежую модель шуруповерта.

Новый аккумуляор для шуруповерта иногда стоит столько же, сколько новый инструмент

Но, как показывает практика, в некоторых случаях проще и дешевле переделать аккумуляторный шуруповерт в работающий от сети 220 В. Вы дадите инструменту новую жизнь и сэкономите деньги. Единственное ограничение, которое появится у такого обновленного шуруповерта — это необходимость включать его в розетку перед использованием. Зато есть возможность не прерывать работу на время подзарядки АКБ.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

https://youtube.com/watch?v=OZWwsOtQ14w

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

Заменить батарею на новую.
Приобрести новый инструмент.
Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
Поставить батарею на зарядку.
Цикл зарядки и разрядки АКБ выполнить около 3 раз.

https://youtube.com/watch?v=Bpi_lmaHkio

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

Нет необходимости подзарядки батареи.
Снижается нагрузка на механическую часть.
Множество вариантов блоков питания.
Увеличение качественных характеристик изделия.

Особенности

Конструкция блока состоит из электрического двигателя и клавиши запуска. Ключевая часть прибора – аккумулятор. Эту часть прибора используют для накапливания электроэнергии. Элемент обеспечивает функциональную работу энергосберегающих устройств. Показатель напряжения является частицей общего рабочего напряжения.

По предварительным подсчетам, именно батарея составляет 75 % стоимости прибора. В том случае, если возникли неполадки, можно воспользоваться одним из следующих решений:

Пользователь может подчинить батарею.
Можно воспользоваться выносным изделием.
Проводится модернизация инструмента, рассчитанная под сетевое питание.
Последним вариантом является покупка нового прибора.

Как переделать своими руками

Для того чтобы шуруповерт работал от сети с напряжением 220 Вольт, необходимо соорудить блок питания, выдающий на выходе 12, 14, 16 или 18 Вольт в зависимости от модели инструмента. При помощи имеющегося корпуса аккумуляторного зарядного устройства можно сделать сетевую зарядку, выполняя действия в следующей последовательности.

Определить размеры корпуса. Сетевой блок нужно сделать такого размера, чтобы он поместился внутрь.
Малогабаритные источники обычно помещаются в корпус самого шуруповерта. Для этого требуется разобрать аккумулятор и вынуть все внутренности. В зависимости от модели инструмента корпус бывает разборным либо склеенным. В последнем варианте придется ножом вскрыть инструмент по шву.
С помощью маркировки определяем напряжение и силу тока. Как правило, производители не указывают последний параметр, но вместо него присутствует такой, как мощность, или полная электронагрузка, выраженная в Ваттах. В этом случае сила тока будет равна частному от деления мощности на электрическое напряжение.
На следующем этапе к контактам зарядного аппарата нужно припаять электропровод. Поскольку клеммы обычно изготовлены из латуни, а жилы сделаны из меди, выполнить эту задачу сложно. Для их соединения применяют специальную кислоту, которой обрабатывают латунную поверхность перед пайкой.
Обратные концы провода соединяются с выходом из батареи. Важным моментом является соблюдение полярности.

Чтобы блок питания работал правильно, следует подключить кабель с выполнением всех правил:

в конструкции делается отверстие, чтобы завести туда провод;
фиксация кабеля внутри корпуса осуществляется с помощью изоленты.

Конечно, было бы проще подключиться к сети напрямую с помощью вилки и розетки. Однако в этом случае устройство откажется работать. Во-первых, потому что рассчитано на постоянное небольшое напряжение, а в сети переменное и большое. Во-вторых, так безопаснее. Необходимы элементы для электрической цепи (диоды, резисторы и т. п.) можно покупать, а можно заимствовать из ненужных бытовых приборов, например, из энергосберегающей лампы. Бывает, что блок питания целесообразнее сделать полностью своими руками, а иногда лучше купить готовый.

Самодельный блок

Самый простой способ собрать зарядное устройство – использовать корпус от родного аккумулятора, который пришел в негодность. В этом случае для внутреннего наполнения пригодятся либо китайский блок питания на 24 Вольта, либо какие-то готовые БП, либо источник питания собственной сборки. Начало любой модернизации – электрическая схема. Ее необязательно чертить по всем правилам, достаточно от руки изобразить последовательность подключения деталей. Это позволит выявить ряд элементов, необходимых для работы, а также поможет избежать ошибок.

Переделка покупных блоков

Аналогично китайскому устройству можно встроить в аккумуляторную коробку и другие готовые источники питания. Их можно приобрести в любом магазине радиодеталей

Важно, чтобы выбранная модель была рассчитана на работу с сетью в 220 Вольт и имела подходящее рабочее напряжение на выходе. Модернизация в этом случае будет осуществляться следующим образом

Сначала разбирают купленное устройство.
Далее переделывают конструкцию под необходимые параметры аналогично реконструкции китайского источника питания, описанного выше. Перепаивают сопротивление, добавляют резисторы или диоды.
Длину соединительных проводов следует выбирать исходя из габаритов аккумуляторного отделения электроинструмента.
Тщательно изолируют спаянные места.
Плату лучше оборудовать радиатором для охлаждения.
Трансформатор целесообразнее разместить отдельно.
Собранную схему монтируют внутри аккумуляторного отсека и фиксируют. Для надежности плату можно приклеить.
Присоединяют электрический кабель с учетом полярности. Все токопроводящие детали следует изолировать, дабы избежать короткого замыкания.
В корпусе необходимо просверлить несколько отверстий. Одно – под выход электрокабеля, другие – для отведения горячего воздуха, чтобы обеспечить циркуляцию и уменьшить степень нагревания шуруповерта во время работы.
По завершении работы проверяют функционирование прибора.

Блок питания для шуруповерта

Все современные шуруповерты работают от аккумулятора. Чтобы он всегда оставался в заряженном состоянии, требуется блок питания. Зарядные устройства разных производителей могут существенно различаться. Во-первых, блоки комплектуются разными элементами, а во-вторых, их вольтаж бывает 12, 14 или 18 вольт.

В зарядных устройствах на 12 В используются транзисторы емкостью до 4,4 пФ, проводимость при этом находится на уровне 9 мк. Для нивелирования показателей тактовой частоты используются конденсоры. В зарядниках, использующих такое напряжение, чаще всего устанавливаются полевые резисторы.

Схема блока питания 12 В

В блоках на 14 В уже применены 5 транзисторов и импульсные конденсаторы. Используется микросхема преобразования тока четырехканального типа. Емкость резистора не превышает 6,3 пФ.

Схема зарядного устройства 14 В

В зарядниках 18 В используются только транзисторы переходного типа. Для нормализации максимальной частоты установлен сеточный триггер. Проводимость тока находится в районе 5,4 мк. На микросхеме находятся 3 конденсатора. Вместе с диодным мостом располагается тетрод. В некоторых моделях используются хроматические резисторы. Иногда применяются дипольные транзисторы. Схема зарядного устройства 18 В

Зарядное устройство (зарядка) для шуруповерта: виды и схемы сборки
