Переделка шуруповерта на питание от розеточной сети

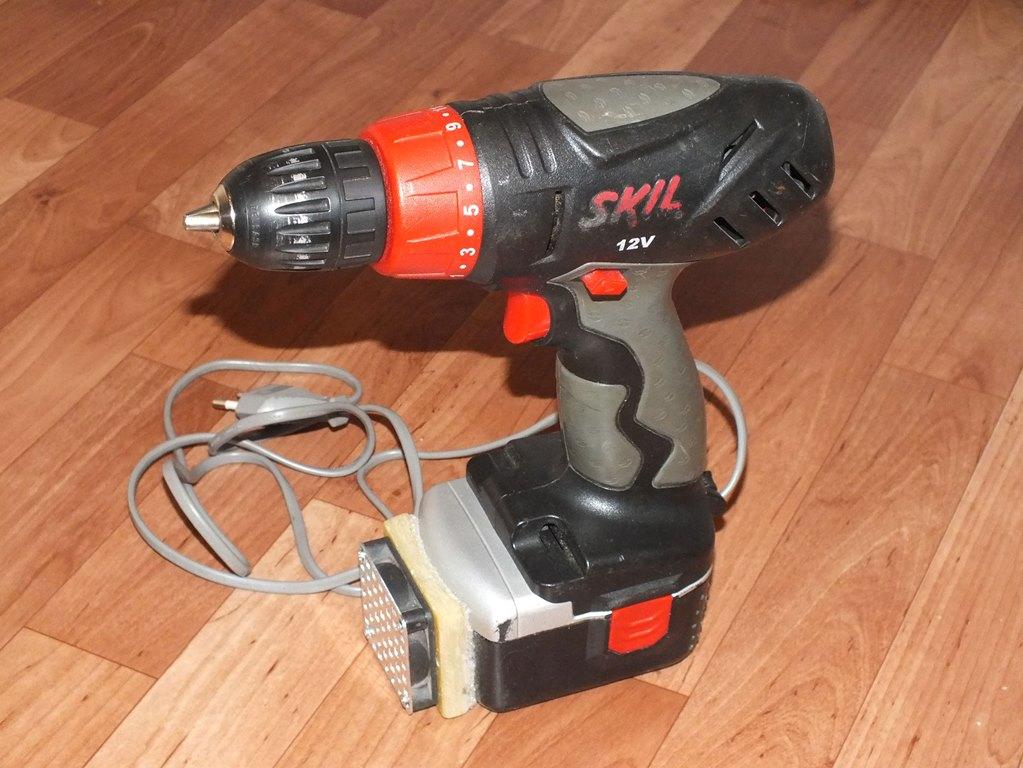

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

• блоки питания китайского производства напряжением 24 V;
• БП самостоятельной сборки;
• разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

• выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
• на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
• подают питание на переделанный блок;
• вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

• приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
• надфилем стачивают на нем углы;
• изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

1. Предварительно разбирают приобретенное изделие.
2. Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
3. После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Как переделать аккумуляторное устройство на шуруповерт от сети 220 вольт

Сегодня шуруповерт относится к приборам, которые мы очень часто используем в быту. На производстве он также незаменим. Этот прибор подходит для выполнения различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует наличия резьбовых соединений.

Шуруповерт с аккумуляторным приводом обладает компактностью и мобильностью. Но не все рады этим преимуществам, потому, что у прибора быстро садится аккумулятор, и приходится прерывать работы на половине пути. Поэтому, многих владельцев данного инструмента интересует вопрос, как можно переделать шуруповерт с аккумулятором на сетевой.

Для того чтобы переделать аккумуляторное устройство на сетевой шуруповерт, необходимо заранее подготовить материалы и инструменты для работы

Причиной данного решения становится еще и тот факт, что при долгом неиспользовании прибора происходит самостоятельная его разрядка аккумулятора, которая приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедшую из строя батарею невозможно, а приобрести новую не всегда предоставляется возможным. Нередко комплектующие детали можно приобрести только у официальных представителей фирмы-производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому, некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

Необходимые для этого материалы и инструменты:

• Зарядное устройство от этого шуруповерта;
• Его родной аккумулятор;
• Мягкий многожильный электрический кабель;
• Паяльник и припой;
• Изоляционная лента;
• Кислота.

Для начала, к клеммам зарядного устройства нужно припаять отставшие концы кабеля. Нужно знать, что медные провода кабеля с латунными контактами можно спаять лишь после того, как обработать их кислотой. Специалисты рекомендуют использовать специальный припой, но иногда используются и самые простые способы в виде обработки кислотой.

Оборудование для столярной мастерской

Каждый умелец столярного дела оборудует свою мастерскую необходимым для его задач оборудованием. Не всегда человек для бытового использования может позволить себе дорогие станки производственного изготовления. А эта ситуация является толчком к воплощению в жизнь самоделок на основе доступных деталей и инструментов.

Токарный станок по дереву

Токарный станок по дереву станет необходимым инструментом для домашних умельцев. Круглые болванки, ручки для дверей, шарообразные и конусообразные фрагменты для деревянных перил, ножки кресел и многое другое, — всё это можно изготовить с помощью самодельного токарного станка на базе шуруповерта..

Не стоит тратить деньги на заводское оборудование, если такой токарный станок без особых усилий можно сделать своими руками из старого шуруповерта, используя для этого минимум средств и материалов.

Вкратце можно описать один из таких вариантов «самодельного» станка. Делается короб (станина) прямоугольной формы из фанеры с тремя боковыми сторонами. В короткой стороне прорезается посадочное гнездо. В эту простенькую деревянную станину и устанавливается шуруповерт, кнопкой вверх.

Станина, в нашем случае прямоугольный деревянный короб, прикручивается к столу и прижимается струбциной. Это делается для того, чтобы надежно закрепить на рабочем столе станину вместе с инструментом.

В качестве опорной планки для резца используется деревянный брусок, который также прикручивается к столу струбциной.

В патрон шуруповерта зажимается отрезок прутка с резьбой, удобной для зацепа. На пруток насаживается деревянная заготовка (болванка). Включается шуруповерт и крутит деревянную заготовку. С помощью резца, опираясь на опорную планку, мастер вырезает нужную объемно-фигурную деталь.

Инструмент крайне необходим для мастеров, которые в своей работе используют деревянные детали и фрагменты.

Настольный сверлильный станок

Настольный сверлильный станок необходим многим умельцам в гаражах и мастерских для точного сверления отверстий в дереве, металле, пластике и т.д.

Талантливые мастера не тратят деньги на приобретение производственного оборудования. Нужно немного усилий и инженерных способностей, смекалки и желания. В результате можно получить добротную конструкцию настольного сверлильного станка из подручных материалов.

Основой инструмента может послужить редуктор от шуруповерта. Шток (стойку) станины мастера могут делать из различных материалов. Все идет в дело: металлические прутки, каретки от пишущих машинок, деревянные конструкции.

Механизм поднятия и опускания по вертикали редуктора также выполняется самыми разными способами. Не бывают лишними даже пружины от эспандера.

Для крепления редуктора к штоку станины делают самодельные хомуты из текстолита, или используют подходящие детали от других устройств или даже автомобилей.

Каждая конструкция индивидуальна и интересна по-своему. Главное, чтобы задача, которая ставится перед сверлильным станком – выполнялась с предельной точностью и на должном качественном уровне.

Не стоит использовать для станка разбитые и старые шуруповерты, так как люфт в патроне не позволяет добиться нужного диаметра отверстия.

Ручной фрезер: пошаговая инструкция

Если при работе с деревом у вас появилась задача вырезать канавку или окружность, не стоит идти и покупать дорогой фрезер. Проявив смекалку, можно легко решить эту задачу и превратить шуруповерт в ручной фрезер, создав своими руками нижнюю станину – конструкцию, которая бы удерживала вертикально инструмент. Производственные приставки для фрезирования на шуруповерты (дрели) есть в продаже, но приобретение их не всегда финансово оправдано.

Самый легкодоступный подручный материал для домашнего мастера – фанера и деревянные бруски. Вот из них мы и будем делать станину-приставку для фрезирования, выполняя пошагово инструкцию:

1. Сделаем нижнюю часть станины. Возьмем фанеру толщиной 8 мм и вырежем из нее кольцо с внешним диаметром 10 см, с внутренним – 5 см. Для этой работы мы используем шуруповерт с «коронкой» по дереву.
2. По бокам этого кольца прикрутим саморезами два деревянных бруска 4х2х10 см. Положим сделанную конструкцию брусками вверх. Это будет напоминать табуретку, поставленную ножками вверх.
3. Сделаем верхнюю часть станины. Вырежем еще одно кольцо из фанеры внешним диаметром 9 см, а внутренним – приблизительно 4,5 см (под размер корпуса шуруповерта).
4. Прикручиваем саморезами верхнюю часть станины к брускам с нижней частью.
5. Одеваем приставку-станину на корпус шуруповерта. Он плотно садиться в круглое отверстие верхней части станины.
6. Вставляем необходимую фрезу в патрон и отрегулируем вырез фрезы. Затягиваем патрон.

Как переделали шуруповерт на 12 вольт в сетевой

https://youtube.com/watch?v=1fYZzzmnNPQ

Чтобы сделать такое устройство, подойдет практически любой компьютерный источник, имеющий генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. “Компьютерный блок питания – зарядное устройство.” Журнал этот можно легко скачать в интернете. Нам не нужна вся схема, но нужен узел, отвечающий за подключение микросхемы. Переделка в нашем случае должна быть сделана точно так же, как в этой части схемы. Делаем, чтобы снять все защиты с блока и разрешить работу генератора, чтобы блок сразу работал и при нагрузке не отключался.

После того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем. И блок питания должен заработать сразу, а 12-вольтовая лампочка – засветиться. Все защиты отключены, разрешена работа генератора. После этого все провода, которые идут в блок, отпаиванием на линии 12 вольт. Этого нам для работы шуруповерта недостаточно, нужно напряжение поднять до 16 Вольт для запаса мощности. На выходе на схеме есть электролитический фильтрующий конденсатор на 16 вольт. Его нужно отпаять и поставить конденсатор на 25 вольт, так как будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может стоять резистор на другие параметры, но следует поставить резистор на 3 килоома. Нужно заменить также участок схем в блоке, который идет на линии 12 вольт. Далее к линии подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку можно считать почти законченной. К 12 вольтовой линии надо припаять провод, можно вывести индикаторы, выключатели.

Валерий Одинец Год назад А у меня сдохший профессиональный Hitchi. Пробовал от родной зарядки запитать напрямую – он УМНЫЙ, ГАД, не хочет! Нагрузки должной родной зарядник не видит, и отрубается. Пришлось на выходе в буфер поставить сдохшие родные аккумуляторы. Результат – бесконечно работаю от сети, затем минут 5 на сдохших кумуляторах. Не очень мобильно, зато бесплатно. А Хитачи-Про – зверь, даже с долбежкой.

Схема на 220 в

Это не так сложно сделать. Прежде всего нужно выяснить напряжение и ток питания инструмента и подобрать нужный режим. Ищем в поиске характеристики вашей марки шуруповерта и получаем нужную информацию. Теперь покупаем понижающий трансформатор или берем его из старой электроники и собираем несложную схему.

Показана схема для перехода с сетевого напряжения 220 вольт на постоянное 12 вольт.

Этим путем вам удастся запитать любой прибор, ранее служивший от акб. Такая переделка не скажется негативно на сроке службы шуруповерта, но следите за тем, чтобы при длительной работе не произошел перегрев инструмента.

Несколько советов по выбору

на падающую нагрузочную характеристику

Лучше свой выбор остановить на импульсном блоке питания, поскольку он компактнее и легче, нежели трансформаторный. А вот китайские модели нередко маркируются сильно завышенными характеристиками. Можно использовать советские блоки питания. Однако у них слишком низкий КПД и внушительные размеры.

Искать это устройство рекомендуется на радиолюбительских и блошиных рынках. При его покупке сразу обговорите с продавцом возможность возврата. Дома обязательно проверьте работу блока питания. Для этого подключите его к инструменту, и попробуйте закрутить несколько шурупов.

Способ переделки шуруповерта

После покупки и проверки блока питания, его придется разобрать. Хорошо, если корпус закреплен шурупами, а не склеен. В последнем случае понадобится молоток, которым простукивают по всему периметру шва. Сложностей возникнуть не должно. Если все же появятся проблемы, то возьмите нож, и установите его острием вниз, постучите аккуратно по рукоятке. Корпус начнет наверняка расходиться.

Далее, паяльником от вилки отделяются выводы и шнур. В том месте, где была аккумуляторная батарея, необходимо разместить содержимое корпуса. Потом через отверстие в нем выводится шнур для работы от сети и припаивается к блоку питания. Выход его присоединяется к клеммам, соблюдая при этом полярность. Останется только собрать корпус и подключить блок питания к шуруповерту для тестирования.

Кстати, если корпус аккумулятора не совпадает по габаритам с блоком питания, тогда придется встроить в рукоятку прибора подходящее гнездо.

Чтобы напряжение во время работы инструмента не пошло на батарею, следует подключить блок параллельно питающим выводам и поставить в разрыве плюсового провода диод необходимой мощности. Устанавливать его надо минусом в сторону мотора.

Применение автомобильного аккумулятора

Он может стать отличной альтернативой для подключения шуруповерта, особенно когда работы выполняются вдали от электрической сети. Для этого достаточно отключить от инструмента зажимы и подсоединить их аккумулятору. Конечно, использовать его в таком режиме долгое время не стоит.

Создание трансформаторной катушки

Правда, придется сделать отдельный блок питания или использовать готовый трансформатор, который оснащается выпрямителем. Подойдет любой, главное, чтобы его характеристики совпадали с параметрами инструмента.

Неопытному человеку будет тяжело сделать своими руками трансформаторные катушки. Вдобавок можно легко ошибиться в количестве витков и выборе диаметра проволоки, поэтому не стоит этого делать. Существует много ненужной современной техники, в конструкции которой уже есть необходимый трансформатор. Надо лишь выбрать подходящий и создать для него выпрямитель.

Для пайки выпрямительного мостика используют полупроводниковые диоды

Важно, чтобы их параметры совпадали с устройством

Другой метод переделки шуруповерта

Что делать, если нужно проводить ремонтные и строительные работы на крыше или улице? В данной ситуации следует заменить аккумулятор на более мощный. Подойдут батареи от любой старой техники. Например, можно использовать у отжившего свой срок ноутбука литиевую батарею на 2200 ампер.

Первым делом разбирается корпус прибора, чтобы извлечь старый аккумулятор. Проводку от новой батареи соединяют со старой, соблюдая полярность. Делается это при помощи паяльника. После чего инструмент необходимо включить, чтобы проверить работу. Разъем для зарядки выводится через отверстие в корпусе и монтируется штекер. Шуруповерт можно заряжать как ноутбук.

Сама аккумуляторная батарея крепится термоклеем. Затем собирается корпус устройства.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

• приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
• купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
• переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Сборка нового аккумуляторного блока показана в видеоролике.

https://youtube.com/watch?v=DnyM9fQcxlY

Блок питания и немного теории

Форумы и поиск в интернете подсказал мне стандартную судьбу человека, который решил изготовить сетевой шуруповёрт своими руками из аккумуляторного — это долгое изучение теоретической части (в случае отсутствия профильного или вообще технического образования, как это было и со мной), быстрый поиск необходимых импульсных блоков питания, понимание, что потратить предстоит пару тысяч рублей, и выбор в пользу покупки нового шуруповёрта на замену.

Действительно, посмотрим на теорию. Мой PRORAB работал от 12V аккумулятора, о том же говорила маркировка на его двигателе. Мощность устройства производитель, по традиции, не указывает, так как цифры получаются не очень впечатляющие на фоне проводных аналогов. Потому необходимо было прикинуть, с какими параметрами понадобится блок питания для шуруповёрта.

Замер потребления моторчика на отказе показал, что понадобится порядка 100 В*А для того, чтобы показать максимум производительности. Примерно такие же параметры советовали гуру на форумах для 12 Н/м крутящего момента — брать импульсник на 8−10А. Стоимость такого блока выходит в 1000 р. плюс провода, вилка и другая обвязка, что тоже многовато.

Выход нашёлся достаточно простой — если нет своего блока питания, то он точно будет на работе. Причём практически в любой компании — ведь везде есть ИТ-отдел, который, скорее всего, сопровождает и чинит ноутбуки сотрудников. Туда я и направился. В завалах электроники «на выброс» нашлась куча блоков питания с самыми разными параметрами. Выходов на 12V не было, и в итоге я остановился на блоке от ноутбука Toshiba с выходными параметрами 15V/5A, или 75В*А, вполне мне подходящими. Интересным вариантом был Sony с 19V, но так серьёзно напрягать китайца не хотелось.

Зачем нужно переделывать шуруповерт с питанием от сети

Для того, чтобы вы без лишних проводов, в любой момент могли воспользоваться шуруповертом даже в наиболее труднодоступных местах, переделывают мобильный шуруповерт на сетевой.

Переделать аккумуляторный шуруповерт сложно, поэтому можно обратиться за помощью к мастеру

Способы переделки аккумуляторного шуруповерта в сетевой различаются по сложности. Один из них – запитка зарядки от ноутбука практически не требует знаний и умений. Для монтажа компьютерного устройства питания, вам нужно уметь обращаться с паяльником, а чтобы перепрофилировать китайский адаптер вы должны уметь обращаться с измерительным прибором. Кроме этого, существует еще несколько методов переделки аккумуляторного шуруповерта напрямую в сетевой.

А именно:

• Используя вместо аккумулятора устройство питания от персонального компьютера;
• Дав новую жизнь автомобильному аккумулятору;
• Применив, как источник, блок питания от галогеновых ламп;
• Выполнив подключение китайской платы блока питания объемом 24V.

Для башковитых умельцев произвести подобные манипуляции не составляет труда. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью знающего специалиста.
