Как подобрать резисторы «на глаз»
В принципе можно оставить и подстроечный резистор. Все зависит от требуемой точности и генерируемой частоты синусоидального сигнала.
Для самостоятельного подбора следует, в первую очередь, установить подстроечный резистор номиналом 200-500 Ом. Подав выходной сигнал генератора на осциллограф и вращая подстроечный резистор дойти до момента когда начнется ограничение.
Затем понижая амплитуду найти положение, в котором форма синусоиды будет наилучшей.Теперь можно выпаять подстроечник, замерить получившиеся величины сопротивлений и впаять максимально близкие значения.
Если вам требуется генератор синусоидального сигнала звуковой частоты, то можно обойтись и без осциллографа. Для этого, опять таки, лучше дойти до момента когда сигнал, на слух, начнет искажаться из-за подрезания, а затем убавить амплитуду. Убавлять следует до тех пор пока искажения не пропадут, а затем еще немного. Это необходимо т.к. на слух не всегда можно уловить искажения и в 10%.
Шим регулятор на NE555
Регулировка оборотов электродвигателей в современной электронной технике достигается не изменением питающего напряжения, как это делалось раньше, а подачей на электромотор импульсов тока, разной длительности. Для этих целей и служат, ставшие в последнее время очень популярными — ШИМ (широтно-импульсно модулируемые) регуляторы. Схема универсальная — она же и регулятор оборотов мотора, и яркости ламп, и силы тока в зарядном устройстве.
Схема ШИМ регулятора
Указанная схема отлично работает, печатная плата прилагается.
Скачано: 110, размер: 6.8 KB, дата: 08 Мар. 2021
Без переделки схемы напряжение можно поднимать до 16 вольт. Транзистор ставить в зависимости от мощности нагрузки.
Можно собрать ШИМ регулятор и по такой электрической схеме, с обычным биполярным транзистором:
А при необходимости, вместо составного транзистора КТ827 поставить полевой IRFZ44N, с резистором R1 — 47к. Полевик без радиатора, при нагрузке до 7 ампер, не греется.
Работа ШИМ регулятора
Таймер на микросхеме NE555 следит за напряжением на конденсаторе С1, которое снимает с вывода THR. Как только оно достигнет максимума — открывается внутренний транзистор. Который замыкает вывод DIS на землю. При этом на выходе OUT появляется логический ноль. Конденсатор начинает разряжаться через DIS и когда напряжение на нем станет равно нулю — система перекинется в противоположное состояние — на выходе 1, транзистор закрыт. Конденсатор начинает снова заряжаться и все повторяется вновь. Заряд конденсатора С1 идет по пути: «R2->верхнее плечо R1 ->D2«, а разряд по пути: D1 -> нижнее плечо R1 -> DIS. Когда вращаем переменный резистор R1, у нас меняются соотношения сопротивлений верхнего и нижнего плеча. Что, соответственно, меняет отношение длины импульса к паузе. Частота задается в основном конденсатором С1 и еще немного зависит от величины сопротивления R1
Меняя отношение сопротивлений заряда/разряда — меняем скважность. Резистор R3 обеспечивает подтяжку выхода к высокому уровню — так так там выход с открытым коллектором
Который не способен самостоятельно выставить высокий уровень.
Рекомендации по сборке и настройке
Диоды можно ставить любые, конденсаторы примерно такого номинала, как на схеме. Отклонения в пределах одного порядка не влияют существенно на работу устройства. На 4.7 нанофарадах, поставленных в С1, например, частота снижается до 18кГц, но ее почти не слышно. Если после сборки схемы греется ключевой управляющий транзистор, то скорее всего он полностью не открывается. То есть на транзисторе большое падение напряжения (он частично открыт) и через него течет ток. В результате рассеивается большая мощность, на нагрев. Желательно схему параллелить по выходу конденсаторами большой емкости, иначе будет петь и плохо регулировать. Чтобы не свистел — подбирайте С1, свист часто идет от него. В общем область применения очень широкая, особенно перспективным будет её использование в качестве регулятора яркости мощных светодиодных ламп, LED лент и прожекторов, но про это в следующий раз.
5 / 5 ( 1 голос )
823
Генератор прямоугольных импульсов на NE555
555 — аналоговая интегральная микросхема, универсальный таймер — устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искаженного в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования, импульсные преобразователи электроэнергии, устройства широтно-импульсного регулирования, таймеры и др.
В данной статье расскажу о построении генератора на этой микросхеме. Как написано выше мы уже знаем что микросхема формирует повторяющиеся импульсы со стабильными временными характеристиками, нам это и нужно.
Схема включения в астабильном режиме. На рисунке ниже это показано.
Переключатель диапазонов генератора
Для удобства сделано кольцо из толстой проволоки (2,5 мм). Диаметр был примерно на 10 мм больше, чем диаметр поворотного переключателя. Спаяны два края этого провода, чтобы получилось замкнутое кольцо. Затем припаять один вывод конденсатора к одной позиции поворотного переключателя. Другой вывод конденсатора был свободен, за пределами диаметра переключателя. На этой клемме припаяем кольцо. Затем на симметричный вывод переключателя припаять аналогично еще один конденсатор. Сделать это для всех 12 конденсаторов. В итоге будут все 12 конденсаторов, подключенных непосредственно к переключателю, и теперь потребовалось бы только 2 провода для отвода от печатной платы, то есть провод массы, который подключен к кольцу, и вход COSC для микросхемы.
Панель лицевая для этого проекта будет находиться рядом с основным источником питания рабочего места. Планируется закрепить кнопки на прозрачном акриловом стекле. Оно будет прикручено к дереву. Между стеклом и деревом бумага с напечатанным изображением. Это может показаться странным, но именно так мне удобнее всего. Вот файл панели:
Сначала вырезать прозрачное оргстекло размером 100 х 160 мм. Затем наклеить на него маску для сверления. Булавкой отметить места, где нужно проделать отверстия. Стоит использовал конические сверла, чтобы проделать отверстия для каждого переключателя / потенциометра.
Затем наклеить вырезанную маску на заднюю часть дерева, к которой будет прикреплен элемент управления. Ручкой обозначить периметр отрезка, который нужно вырезать. Проделать 15 мм отверстия в каждом углу для лобзика. Им удалить этот кусок.
С помощью экстрактора удалить отверстия для компонентов из художественной бумаги. Затем разместить рисунок за акриловым стеклом и плотно закрепить на нем все компоненты.
Схема имеет 5 линий (+12 / -12 / +5 / -5 и 0 В), которыми необходимо управлять с одного переключателя SPST. Так как уже есть блок питания с такими выходами, отдельного другого делать не нужно. Для управления линиями использовалось 2 реле. Вот принципиальная схема подключения:
Ну и конечно всё отлично в итоге получилось. Генератор прекрасно вписался в интерьер домашней радиолюбительской лаборатории — очень удобно вышло и полезно в работе. А если возникли проблемы с покупкой этой микросхемы — делайте схему попроще, на обычных операционных усилителях.
Применение
Невероятно низкая цена, доступность и простота реализации функционально сложных и в тоже время тривиальных электронных схем на ее основе, без глубоких познаний в области электроники, сделали её самой любимой игрушкой большинства начинающих радиолюбителей. Она является сердцем самых разнообразных и очень популярных конструкций, в том числе сделанных своими руками.
По инструкции в непродолжительном видео Вы можете собрать некоторые из схем на NE555: простого и более совершенного металлоискателя пират, ШИМ-регулятора, повышающего DC-преобразователя и измерителя индуктивности и емкости на триггере Шмитта.
Сборка и тестирование
Соберите схему на печатной плате (PCB), чтобы минимизировать время и ошибки сборки. Односторонняя печатная плата для частотомера показана на рис. 3 (просмотр в формате PDF), а компоновка ее компонентов на рис. 4 (просмотр в формате PDF).
Загрузите PDF-файлы печатных плат и компонентов (Рис. 3, 4): нажмите здесь
Тщательно соберите компоненты и перепроверьте на любую пропущенную ошибку. Используйте кабель с низкой емкостью для подачи сигнала от источника генератора на частотомер. Подключите источник известной частоты (например, сигнал калибровки осциллографа) ко входу счетчика и отрегулируйте триммер VR1 для отображения частоты на 7-сегментных дисплеях.
electronicsforu.com
Аналоги микросхемы NE555
Микросхема 555, аналог которой в России был назван КР1006ВИ1, представляет интегральное устройство.
Смотреть галерею
Среди рабочих блоков следует выделить RS-триггер (DD1), компараторы (DA1 и DA2), усилительный каскад на выходе, основанный на двухтактной системе и дополняющий транзистор VT3. Назначение последнего заключается в сбросе задающего время конденсатора при использовании агрегата в роли генератора. Сбрасывание триггера происходит при подаче логической единицы (Юпит/2…Юпит) на входы R.
В случае сброса триггера на выходе устройства (вывод 3) будет наблюдаться низкий показатель напряжения (транзистор VT2 открыт).
Дополнительное усиление
Генератор синуса был собран на сдвоенном ОУ, и половина микросхемы осталась висеть в воздухе. Поэтому логично задействовать ее под регулируемый усилитель напряжения. Это позволило перенести переменный резистор из дополнительной цепи ОС генератора в каскад усилителя напряжения для регулировки выходного напряжения.
Применение дополнительного усилительного каскада гарантирует лучшее согласование выхода генератора с нагрузкой. Он был построен по классической схеме неинвертирующего усилителя.
Указанные номиналы позволяют изменять коэффициент усиления от 2 до 5. При необходимости номиналы можно пересчитать под требуемую задачу. Коэффициент усиления каскада задается соотношением:
K=1+R2/R1
Резистор R1 представляет из себя сумму последовательно включенных переменного и постоянного резисторов. Постоянный резистор нужен, чтобы при минимальном положении ручки переменного резистора коэффициент усиления не ушел в бесконечность.
Высокоточный генератор ШИМ с кнопочным контролем
Как было сказано ранее, очень распространены аналоговые схемы ШИМ-генераторов, в частности на основе NE555
Они просты, неприхотливы, могут работать с большим диапазоном напряжений, но имеют недостаток, который в некоторых случаях может быть недопустим — параметры ШИМ-сигнала (частоту, скважность), во-первых, нельзя установить с большой точностью, а во-вторых, эти параметры могут «уплывать» при изменении температуры, влажности и т.д. Для того, чтобы построить высокоточный генератор ШИМ-сигналов не обойтись без микроконтроллера, тактируемого от точного кварца
В этом случае можно будет настраивать скважность с точностью до 1%, а также выбирать частоту из заранее заданных вариантов. Предусмотрен выбор частот между 10/20/40/80/1,25/2,5/5 кГц, этих вариантов хватит для любого применения ШИМ-генератора. Схема представлена ниже.
Коэффициент усиления на троечку
Мост Вина имеет коэффициент пропускания b=1/3. Поэтому условием генерации является то, что ОУ должен обеспечивать коэффициент усиления равный трем. В таком случает произведение коэффициентов пропускания моста Вина и усиления ОУ даст 1. И будет происходить стабильная генерация заданной частоты.
Если бы мир был идеальным, то задав резисторами в цепи отрицательной обратной связи, нужный коэфф усиления, мы бы получили готовый генератор.
Но увы, мир не идеален.… На практике оказывается, что для запуска генерации необходимо, чтобы в самый начальный момент коэфф. усиления был немного больше 3-х, а далее для стабильной генерации он поддерживался равным 3.
При насыщении, на выходе будет поддерживаться напряжение, близкое к одному из напряжений питания. И будут происходить случайные хаотичные переключения между напряжениями питания.
Поэтому, строя генератор на мосте Вина, прибегают к использованию нелинейного элемента в цепи отрицательной обратной связи, регулирующего коэффициент усиления. В таком случае генератор будет сам себя уравновешивать и поддерживать генерацию на одинаковом уровне.
Режимы работы NE555
Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.
Одновибратор
Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле: t=1,1*R*C.
По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.
Во время разработки схем нужно учесть 2 нюанса:
- Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
- Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.
На работу генератора одиночных импульсов можно влиять извне двумя способами:
- подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
- пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.
Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.
Мультивибратор
Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке. В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1. Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам:
Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7
Схема работает следующим образом. В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.
Прецизионный триггер Шмитта с RS-триггером
Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 UПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.
Схема мультивибратора
Изготовить металлоискатель на микросхеме 555 сможет любой начинающий радиолюбитель, но для этого нужно изучить особенности работы этого прибора. Мультивибратор – это специальный генератор, который вырабатывает с определенной периодичностью прямоугольные импульсы. Причем строго задается амплитуда, длительность и частота – зависят значения от того, какая задача стоит перед устройством.
Для формирования повторяющихся сигналов применяются резисторы и конденсаторы. Длительность сигнала t1, паузы t2, частоту f, и период T можно найти по следующим формулам:
- t1=ln2*(R1+R2)*C=0,693*(R1+R2)*C;
- t2=0,693*C*(R1+2*R2);
- T=0,693*C*(R1+2*R2);
- f=1/(0,693*C*(R1+2*R2)).
Исходя из этих выражений, можно увидеть, что пауза по длительности не должна быть больше времени сигнала
Другими словами, скважность не будет никогда больше 2. От этого напрямую зависит практическое применение микросхемы 555
Схемы различных устройств и конструкций строятся по даташитам — инструкциям. В них даны все возможные рекомендации для сборки приборов. Скважность можно найти по формуле S=T/t1. Чтобы увеличить этот показатель, необходимо добавить в схему полупроводниковый диод. Его катод соединяется с шестой ножкой, а анод с седьмой.
Если посмотреть в даташит, то в нем указывается обратная величина скважности – ее можно посчитать по формуле D=1/S. Измеряется она в процентах
Работу схемы мультивибратора можно описать следующим образом:
- При подаче питания конденсатор полностью разряжен.
- Таймер переводится в высокоуровневое состояние.
- Конденсатор накапливает заряд и на нем напряжение достигает максимума – 2/3 от питающего.
- Происходит переключение микросхемы и на выходе появляется низкоуровневый сигнал.
- Конденсатор разряжается в течение t1 до уровня 1/3 от питающего напряжения.
- Микросхема 555 переключается снова и на выходе образуется опять высокоуровневый сигнал.
Такой режим работы называется автоколебательным. На выходе постоянно изменяется величина сигнала, микросхема-таймер 555 равные промежутки времени находится в различных режимах.
Обзор модуля генератора импульсов на NE555
Сегодня расскажу о модуле генератора импульсов на микросхеме NE555 (YS-32), которая способна работать от 10 до 200 кГц. Данный модуль используется для намотки спидометра, ремонте и так далее.
Технические параметры
► Микросхема: NE555;► Форма генерируемых импульсов: прямоугольные импульсы;► Рабочее напряжение: 5-15 В;► Диапазоны частот: 1-50Гц, 50Гц — 1кГц, 1-10кГц, 10-200 кГц;► Потребляемый ток: 100 мА;► Выходной ток: 35 мА;► Размеры: 31 х 22 х 17 мм;► Вес: 7 г.

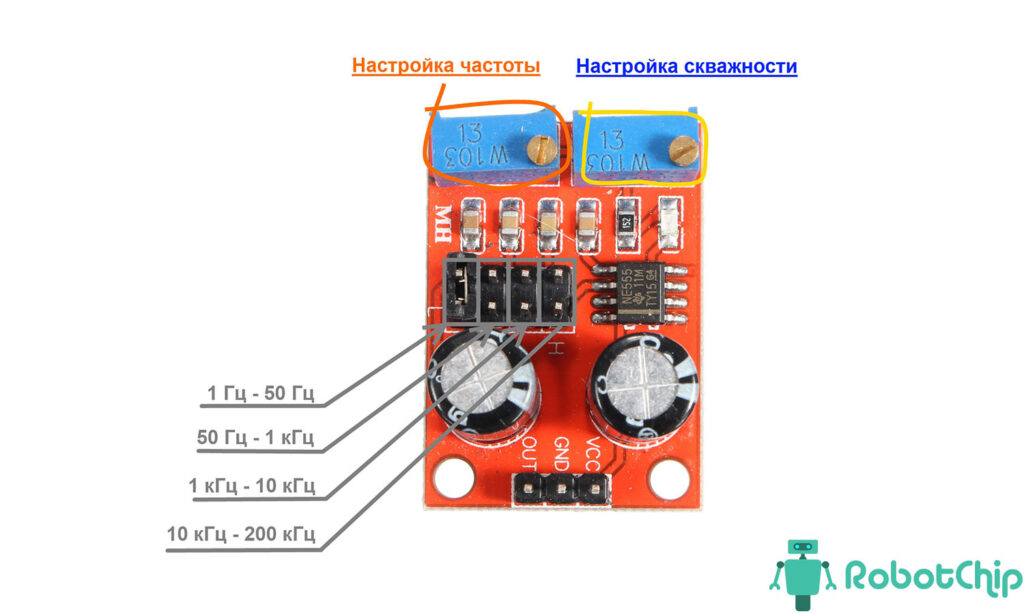

Обзор модуля NE555
Модуль основан на микросхеме NE555, которая была выпущена еще в 1971 году, компанией Signetics и которая на сегодняшний день остается популярной. Сам модуль имеет небольшие размеры, всего 31 на 17 мм. Частота выходного сигнала регулируется с помощью потенциометра, в определенном диапазоне, который задается с помощью перемычек: 1-50Гц, 50Гц — 1кГц, 1-10кГц и 10-200 кГц
Вторым потенциометром регулируется скважность. Для подключения используется трех контактный штыревой разъем, шагом 2,54 мм
Назначение контактов:► GND – Вывод питания, земля.► OUT – Сигнальный вывод. ► VCC – Вывод питания, от 5 до 15 В.

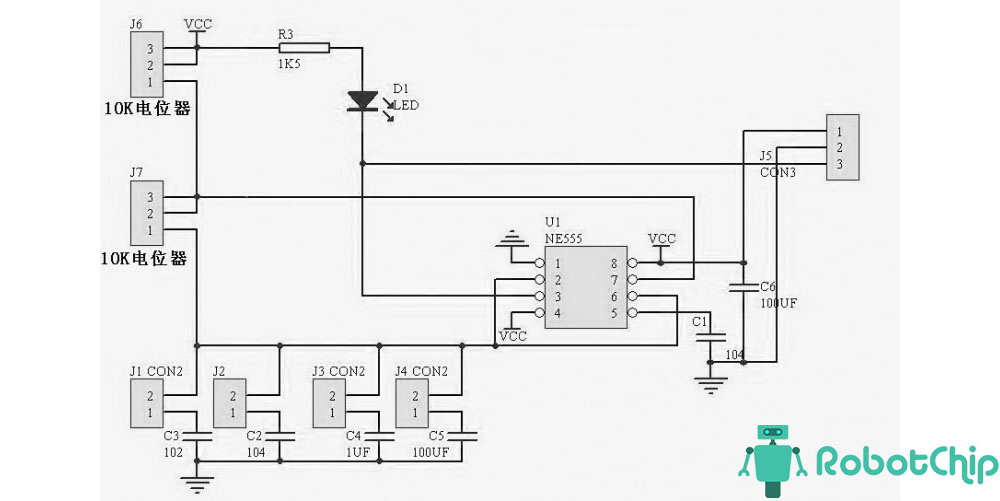

Принципиальная схема:

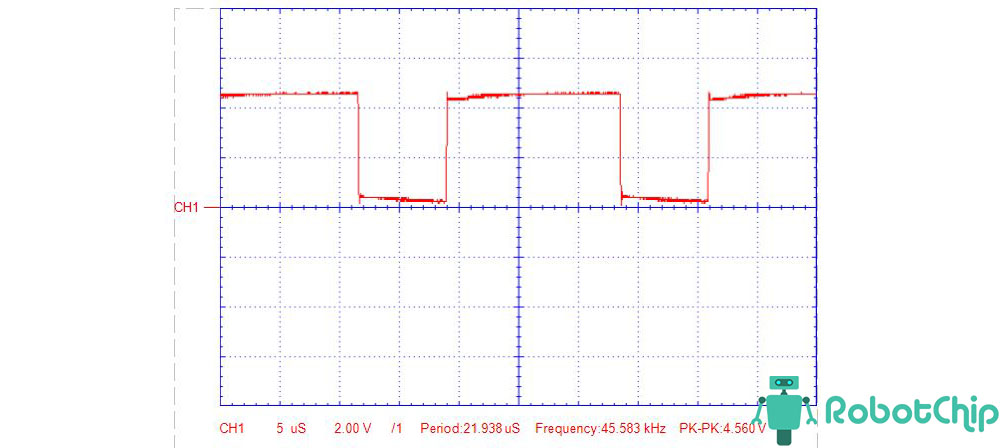

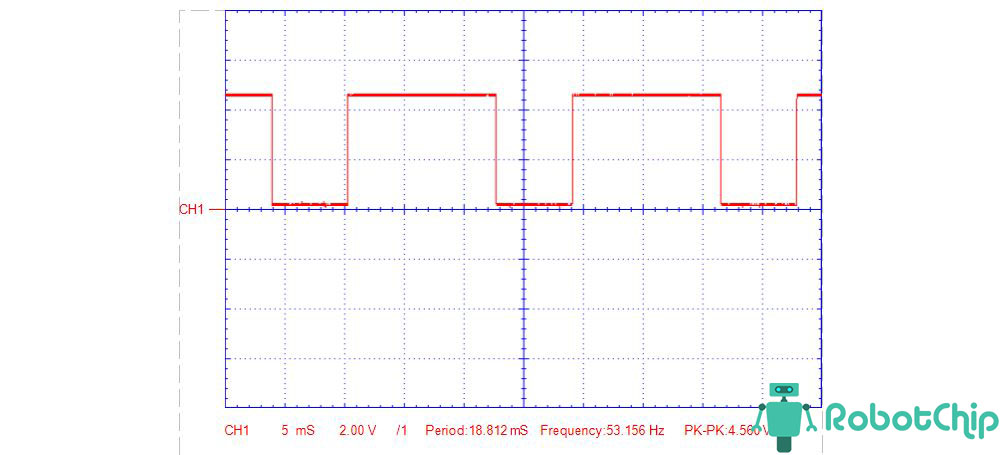

Показания осциллограмм выходного сигнала NE555
Покажу показания выходного сигнала снятые с помощью осциллографа, потенциометр частоты и скважности выкрутил на минимум и на максимум.1. Перемычка установлен на 1 Гц — 50 Гц, потенциометры на минимуме

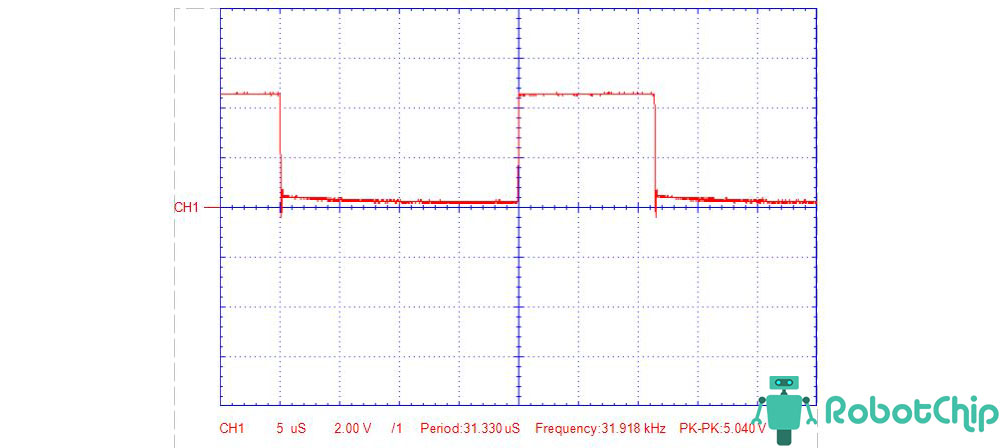

2. Перемычка установлен на 50 Гц — 1 кГц, потенциометры на минимуме.

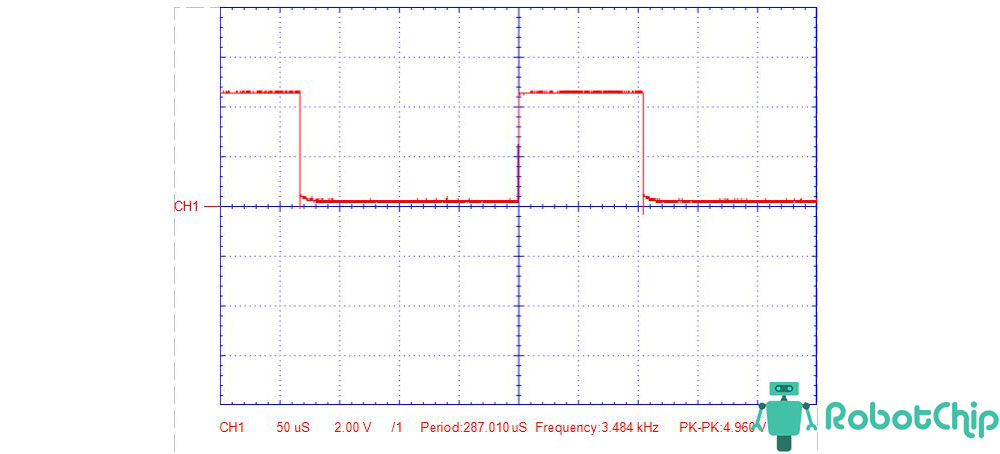

3. Перемычка установлен на 1 кГц — 10 кГц, потенциометры на минимуме.

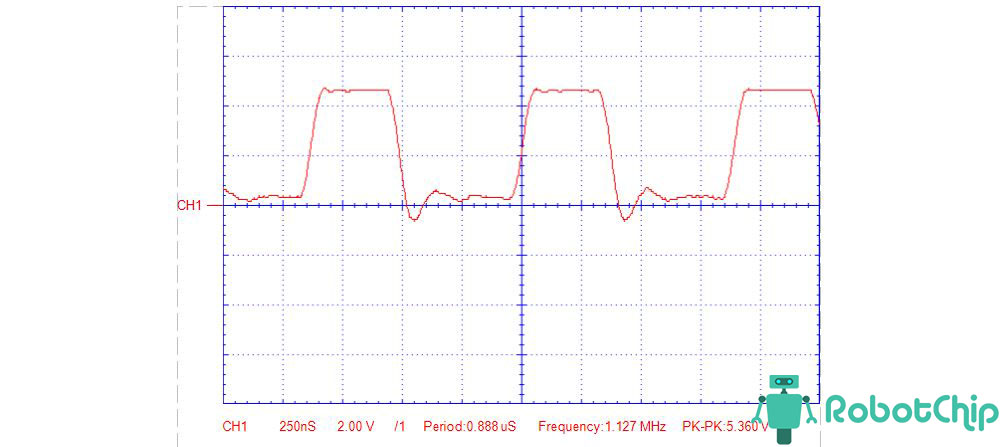

4. Перемычка установлен на 10к Гц — 200 кГц, потенциометры на минимуме.
5

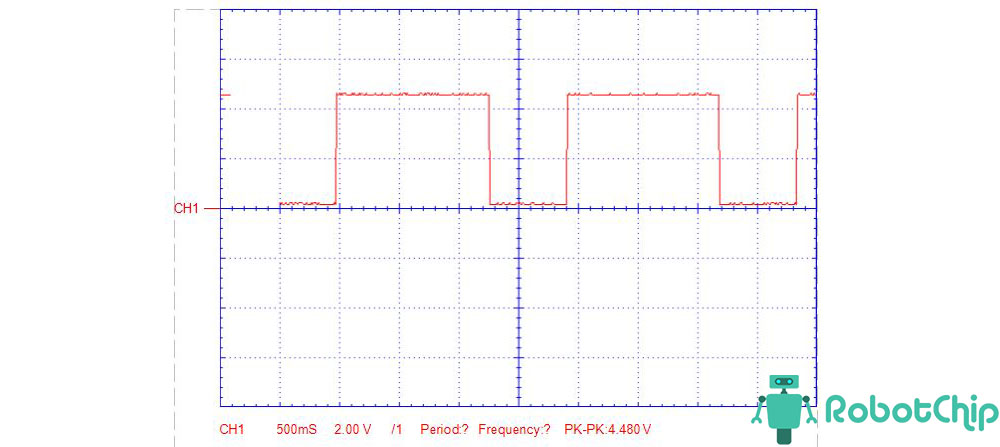

Перемычка установлен на 1 Гц — 50 Гц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)
6

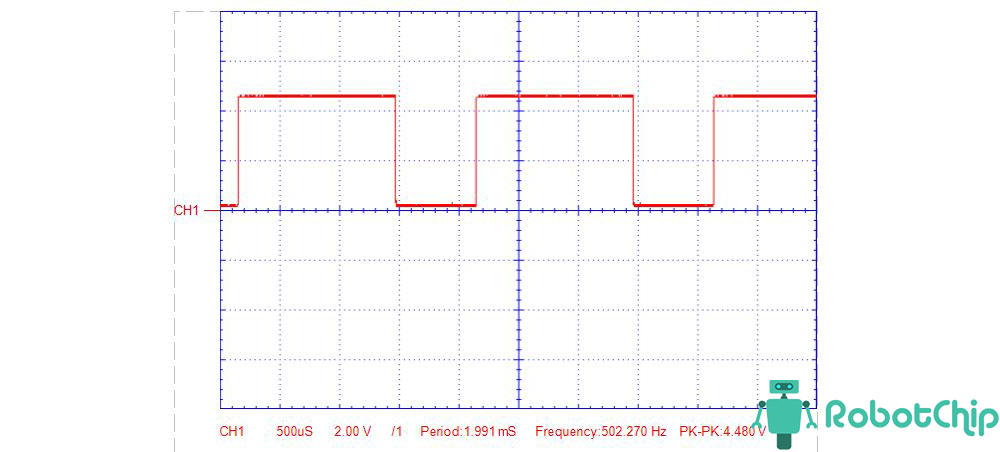

Перемычка установлен на 50 Гц — 1 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)
7

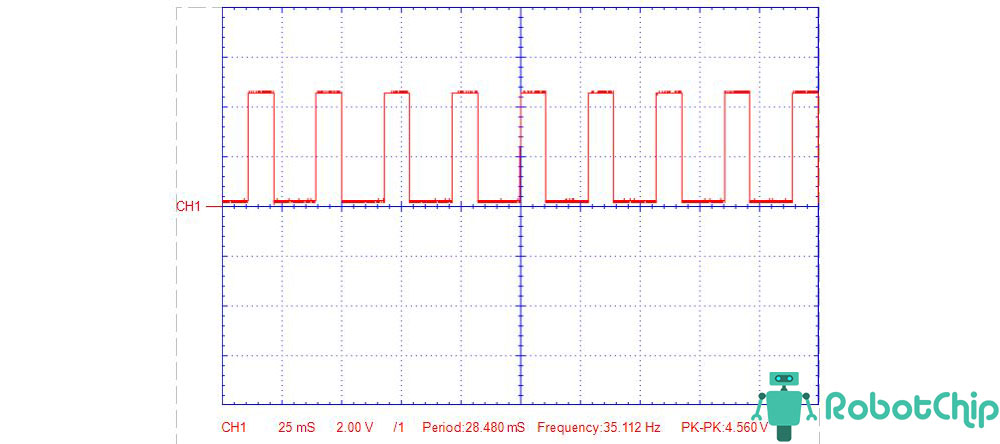

Перемычка установлен на 1 кГц — 10 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)
8
Перемычка установлен на 10 кГц — 200 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)

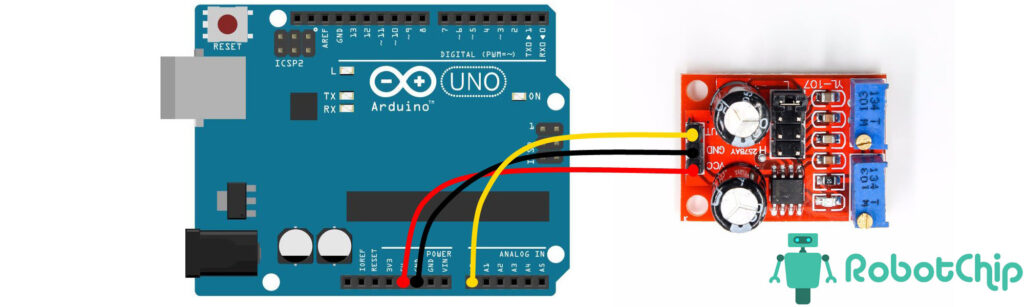

Подключение модуля NE555 к Arduino
Необходимые детали:► Arduino UNO R3 x 1 шт.► Генератор импульсов на NE555 (от 1 Гц до 200 кГц ) x 1 шт.► Провода DuPont M-F, 20 см x 1 шт.
Подключение:Для наглядности подключим модуль генератора импульсов NE555 к аналоговому выводу Arduino, принципиальная схема подключена показана ниже.
Программа:Скетч не сложный, просто считываем показания с аналогово порта А0 и полученные данные передаем в последовательный порт.
Источник
Реле времени на 555 таймере своими руками
31.08.2012 Электронная техника
В видеоуроке канала «самоделки и Обзоры посылок от jakson» будем собирать схему реле времени на базе микросхемы таймера на NE555. Весьма несложная — мало подробностей, что будет очень просто спаять все собственными руками. Наряду с этим многим она будет нужна.
Радиодетали для реле времени
Пригодится сама микросхема , два несложных резистора ( один переменный, один полярный), конденсатор на 3 микрофарада, неполярный конденсатор на 0,01 мкф, транзистор КТ315, диод практически любой, одно реле. Напряжение питания устройства будет от 9 до 14 вольт. Приобрести радиодетали либо готовое собранное реле времени возможно в этом китайском магазине.
Плагин на Google Хром для экономии в нём: 7 процентов с приобретений возвращается вам.
Схема весьма несложная.
Схема реле времени на 555 таймере
Любой ее сможет осилить, при наличии нужных подробностей. Сборка на печатной макетной плате, что окажется все компактно. В итоге часть платы нужно будет отломать. Пригодится несложная кнопка без фиксатора, она будет активировать реле. Кроме этого два переменных резистора, вместо одного, что требуется в схеме, потому, что у мастера нет нужного номинала.
2 мегаома. Последовательно два резистора по 1 мегаому. Кроме этого реле, напряжение питания 12 вольт постоянного тока, пропустить через себя может 250 вольт, 10 ампер переменного.
По окончании сборки в итоге так выглядит реле времени на базе 555 таймера.
Все оказалось компактно. Единственное, что визуально портит вид, диод, потому, что имеет такую форму, что его нереально впаять в противном случае, потому, что у него ножки намного шире, чем отверстия в плате. Все равно оказалось достаточно хорошо.
Проверка устройства на 555 таймере
Удостоверимся в надежности отечественное реле. Индикатором работы будет светодиодная лента. Так же подсоединим мультиметр. Удостоверимся в надежности — нажимаем на кнопку, загорелась светодиодная лента. Напряжение, которое подается на реле — 12,5 вольт. Напряжение на данный момент по нулям, но из-за чего то горят светодиоды — наверняка неисправность реле.
Оно старое, выпаяно из ненужной платы.
При трансформации положения подстроечных резисторов мы можем регулировать время работы реле. Измерим большое и минимальное время. Оно практически сразу же выключается. И большое время.
Прошло около 2-3 мин. — вы сами видите.
Но такие показатели лишь в представленном случае. У вас они смогут быть другие, потому, что зависит от переменного резистора, что вы станете применять и от емкости электроконденсатора. Чем больше емкость — тем продолжительнее будет трудиться ваше реле времени.
Заключение
Увлекательное устройство мы сейчас собрали на NE 555. Все трудится превосходно. Схема не весьма сложная, без неприятностей многие ее смогут осилить. В Китае продаются кое-какие аналоги аналогичных схем, но увлекательнее собрать самому, так будет дешевле.
Использование подобному устройству в быту сможет отыскать любой. К примеру, уличный свет. Вы вышли из дома, включили уличное освещение и через какое-то время оно само выключается, именно, в то время, когда вы уже уйдете.
Смотрите все на видео про сборку схемы на 555 таймере.
https://youtube.com/watch?v=WOehv44Z2Q0
Микросхема и генератор импульсов ne555
По своим техническим характеристикам микросхему NE555 относят к универсальным таймерам с широким диапазоном устанавливаемых временных интервалов. Почти во всех схемах ne555 используют и включают – как генератор прямоугольных импульсов напряжения различной частоты и длительности. С минимальным дополнительным набором радиоэлементов (резисторов и конденсатор), на её основе реализуют множество вариаций электронных приборов: реле времени, генераторов, модуляторов, ШИМ-регуляторов, разнообразных мигалок, звуковых имитаторов низких/высоких частот и ещё много чего другого.
- Цоколевка
- Типовые характеристики
- Предельные допустимые
- Аналоги
- Схемы включения ne555
- Моностабильный режим
- Режим мультивибратора
- Проверка работоспособности
- Применение
- Производители
Назначение выводов таймера NE555
№2 — Запуск (триггер)
Триггер переключается, если на этом выводе напряжение упадет ниже 1/3 напряжения питания. Данный вывод имеет высокое входное сопротивление, более 2 мОм. В нестабильном режиме используется для контроля напряжения на времязадающем конденсаторе, в бистабильном режиме к нему подключается элемент коммутации, например, кнопка.
№4 – Сброс
Если напряжение на этом выводе ниже 0,7 вольт, то происходит сброс внутреннего компаратора. В случае неиспользования, на данный вывод таймера NE555 необходимо подать напряжение питания. Сопротивление вывода составляет около 10 кОм.
№5 — Контроль
Может использоваться для регулировки длительности импульсов на выходе путем подачи напряжения 2/3 от напряжения питания. Если это вывод не используется, то его желательно подключить к минусу источника питания через конденсатор 0,01 мкф.
№6 — Стоп (компаратор)
Останавливает функционирование таймера, если напряжение на этом выводе будет выше 2/3 напряжения питания. Вывод имеет высокое входное сопротивление, более 10 мОм. Он обычно используется для измерения напряжения на времязадающем конденсаторе.
№7 — Разряд
Вывод через внутренний транзистор подключается к «земле», когда внутренний триггер находится в активном состоянии. Вывод (открытый коллектор) используется в основном для разряда времязадающего конденсатора.
№3 – Выход
Микросхема NE555 имеет всего один выход с током до 200 мА. Это значительно больше, чем у обычных интегральных микросхем. Вывод способен управлять, например, светодиодами (с токоограничивающим резистором), небольшими лампочками, пьезоэлектрическим преобразователем, динамиком (с конденсатором), электромагнитным реле (с защитным диодом) или даже маломощными двигателями постоянного тока. Если требуется более высокий выходной ток, то можно подключить подходящий транзистор в качестве усилителя.
