Какая розетка подойдет для кухонной вытяжки: правила выбора

Поскольку условия на кухне не такие «спокойные», как в спальне или гостиной, выбирать саму розетку и ее расположение нужно с учетом нескольких нюансов.

Код IP включает 2 цифры. Первая — указывает на размер частиц, которые может пропустить изделие. Вторая — указывает, от чего защищена розетка.

Коды расшифровываются так:

Считается, что для кухни подходят розетки, имеющие степень защиты от IP62 и больше.

Помимо степени защиты стоит обращать внимание на такие нюансы:

Материал. Слишком дешевые изделия делают из низкокачественного пластика. Такой материал быстрее изнашивается и легче плавится (актуально, если розетка будет располагаться близко к кухонной плите).
Качество сборки. В обязательном порядке изделие должно быть собрано качественно, надежно, без люфтов и шатаний. В противном случае внутрь может набиться пыль, жир и копоть от плиты, или попасть влага.
Наличие «шторок», которые не позволяют попадать в розетку чему-либо, кроме вилки. Для кухни — практически незаменимая функция.
Внешний вид. Дизайн розеток для кухни не является основным критерием

Однако если вы планируете оформить кухню в определенном стиле — на внешний вид розетки тоже стоит обращать внимание: чтобы он не выбивался из общего фона. Как вариант — точку электропитания можно спрятать в шкаф.

Какой тип вентиляции выбрать для кухни в доме и квартире ↑

Тем, кто строит солидный загородный дом или обустраивает элитную квартиру, возводит энергосберегающее здание по технологии «пассивного дома», стоит обратить внимание на дорогую, но комфортабельную и экономичную систему принудительной приточно-вытяжной вентиляции с рекуперацией тепла. На кухне следует установить мощную вытяжку с выводом в стену, плиту лучше (и полезнее для здоровья) использовать электрическую. Если в доме имеется газовый котёл, помещение, где он установлен, должно быть оборудовано естественной вытяжкой и автономным притоком воздуха

Если в доме имеется газовый котёл, помещение, где он установлен, должно быть оборудовано естественной вытяжкой и автономным притоком воздуха.

Тем же, кто строит собственный дом поскромнее и ограничен в бюджете, мы советуем обязательно предусмотреть вертикальные каналы естественной вентиляции в кухне, санузлах, топочной, бане, хоз комнате и прихожей, если там сушится одежда.

Вентиляция в частном доме на кухне должна быть дополнена вытяжкой над плитой с отдельным воздуховодом. Лучше всего вывести канал для удаления воздуха от вытяжки не на крышу, а через наружную стену на улицу. Снаружи следует поставить обратный клапан, препятствующий проникновению холодного воздуха внутрь. Вентилятор на канал естественной вентиляции стоит поставить в туалете и ванной, в кухне при наличии вытяжки в этом нет особой необходимости.

Воздуховод от вытяжки лучше всего вывести на улицу через наружную стену

Для квартиры мы рекомендуем аналогичный вариант: естественная вентиляция (имеется по умолчанию), хорошая вытяжка над плитой, вентилятор в санузле. Желательно вывести вытяжку через стену, если не получается — по описанной выше схеме с обратным клапаном. Дополнительный кухонный вентилятор, на наш взгляд, не нужен.

Напоследок мы ещё раз напомним, что правильно подобранные и установленные вытяжка и вентилятор для кухни добавят комфорта, но не заменят естественную систему вентиляции. А неверное подключение вытяжки может не только не улучшить, но и значительно ухудшить работу вентиляции

Рекомендуем вопросам вентиляции помещений уделять особое внимание, доверять её проектирование и монтаж, подключение вытяжки только грамотным мастерам

https://youtube.com/watch?v=pIFxU6TE3UU

https://youtube.com/watch?v=f3eVafb7t_E

https://youtube.com/watch?v=KAXpqZPEcFM

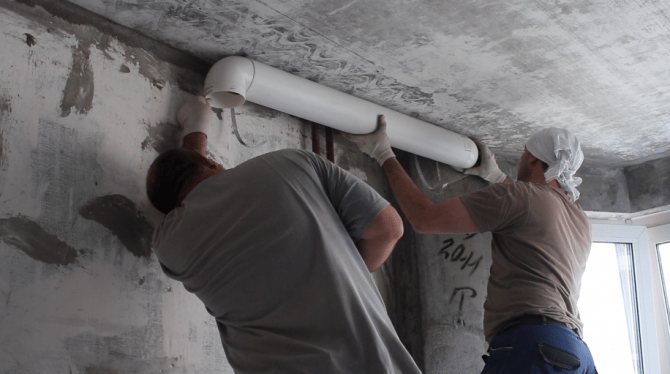

Как крепить воздуховод к стенам

Пластиковые воздуховоды имеют особые крепежи в виде защёлки. Их сначала монтируют в стенку при помощи дюбелей. Чаще всего бывает достаточно лишь одного крепления на участок до 60 см. Именно в данные защёлки при монтаже, при небольшом усилии, и вставляются трубы.

Предлагаем ознакомиться Лечение мастопатии народными средствами в домашних условиях || Как принимать льняное масло при мастопатии

Когда Вы желаете осуществить потолочное крепление воздуховода, используйте точно такие же крепежи. В случае необходимости выдержать некоторую дистанцию от потолка, данный вид крепления не годится. Тогда Вам нужно будет взять перфорированные подвесы (гипсокартонные), закрепить их к потолку, а потом к ним прикрепить маленькими шурупчиками ПВХ воздуховод.

Гофрированный воздуховод следует закреплять на стенку с помощью хомута, либо затяжек из пластика.

Розетки на кухне: расположение и этапы самостоятельного монтажа

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

1. Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
2. В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
3. Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
4. Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
5. Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука

Схема и правила размещения розеток

Maleís hand writing in the document

Перед монтажными работами следует подготовить схему, на которой отображено расположение розеток. Размещение лучше продумать уже после покупки и установки гарнитура, ведь проект зависит от его конфигурации (угловой, стенка и т.д.) и от расстояний между разными предметами мебели и оборудования.

В плане дистанций и монтажа следует соблюдать нормативы:

• Для каждого прибора приобретается свой автомат в щитке, иначе повышается вероятность выхода из строя из-за подскочившего напряжения.
• Высота розеток над полом должна быть минимум 30 см. Наименьшее расстояние вниз от потолка – 20 см.
• Нельзя помещать гнезда прямо возле раковины. Минимальная дистанция от крана – 0,3 м во все стороны.

Для холодильника

Розетки на кухне для встраиваемой техники (к примеру, микроволновки) устанавливают так, чтобы обеспечить удобство монтажа каркаса и самого прибора. Это распространяется и на встраиваемые холодильники. За задней стенкой гнездо помещать не стоит. Если позволяет гарнитур, его можно установить в соседнем шкафу. Высота расположения при этом составляет 30-70 см.

Если холодильник стоит отдельно, розетку можно поместить и за ним. Но удобнее будет, если она находится на 5-10 см правее или левее. Тогда она будет доступнее, если холодильник понадобится выключить, его не нужно будет двигать. При необходимости розетку оборудуют стабилизатором напряжения.

Для рабочей зоны над столешницей

Розетки на фартуке обычно задействуют под малогабаритную технику: электрический чайник, измельчитель и подобные приборы. От их числа зависит нужное количество гнезд.

Минимальная высота их размещения над уровнем столешницы – 15 см. Часто в таких случаях гнезда размещают группами по 2-4 штуки в общей рамке. Они должны располагаться на достаточной дистанции от раковины, плиты и варочных поверхностей. Эти же правила касаются установки розеток над столом.

Для вытяжки

Над плитой монтировать розетку запрещается. Если вытяжка встроенная, можно поместить гнездо внутри шкафа. При этом расстояние до потолка должно быть не менее 0,3 м. В случае навесной конструкции можно заменить розетку выводом и произвести подключение вытяжки напрямую. При этом важны учет габаритов и прохождения вентканала (он не должен преграждать доступ к гнезду или выводу).

Для варочной панели и духовки/плиты

Розетка для варочной панели и духового шкафа должна располагаться минимум в 0,3 м слева или справа от панели или плиты. Также важна дистанция от гнезда до труб газопровода (минимальная – 0,4 м). Если духовой шкаф и варочная поверхность не объединены в одно устройство, их подключают в разные розетки. Они могут находиться в соседнем шкафу или в нижней части кухни не менее чем в 0,3 м от пола.

Когда духовка встраивается в колонну, гнездо монтируют там же, по центру каркаса. При этом высота размещения составляет 0,55-0,7 м от пола.

Для посудомоечной машины

Посудомойка часто размещается возле раковины в силу удобства поставки воды. Но монтировать гнездо прямо под мойку не стоит: есть шанс, что туда попадет вода. Лучше расположить его в шкафчике, расположенном по соседству

Важно установить его так, чтобы на него не попадала влага при мытье рук, продуктов и повседневных делах. Также не следует монтировать его по соседству с  водорозеткой

Все то же самое касается размещения гнезда для стиральной машины.

Для подсветки

Подсветка требует розеточного гнезда и выключателя. Установить его лучше всего на фартуке в группе, обслуживающей мелкие бытовые приборы. Также можно сделать это внутри навесного шкафчика.

Правила установки розеток и регламент работ

После выполнения плана с разметкой всех электроприборов, выполняется  монтаж. Источник питания для вытяжки крепится  под потолком. При этом устройство не должно соприкасаться с газовым отводом и монтируется на расстоянии не менее полметра от оконного проема.

Для некоторых интерьеров требуется спрятать розетки на кухне. При этом пространство не загромождается лишними элементами.

Отличается сложностью установка гнезда рядом с плитой. Для этого требуется повредить поверхность.

Чтобы не разбивать панели и стеновые поверхности, применяются разнообразные сетевые фильтры и удлинители, которые могут заменить тройные розетки для кухни.

Есть определенные правила, регламентирующие монтаж источников питания:

1. Минимальная высота размещения источников питания – это 20 мм от плинтуса.
2. Для встроенной мебели применяются внутренние источники питания. Они устанавливаются внутрь ящиков или монтируется розетка в столешницу.
3. Выключатели обустраиваются на высоте 500 мм от поверхности пола.
4. Место для размещения розеток находится на расстоянии метра от электрооборудования.
5. Устанавливаются запасные устройства. Их должно быть не менее трех.
6. Соблюдается расстояние от электрического гнезда до газопроводной линии, которое равняется 50 см.

Монтажные работы производятся после общения со специалистом.

Размещение источников питания проводится с соблюдением рекомендаций:

1. Нельзя устанавливать устройства рядом с раковиной и газовой печью.
2. Электрические гнезда и приборы располагаются в местах труднодоступных для детей.
3. Стоит позаботиться о водонепроницаемости проводов.
4. Перенос розетки в панельном доме выполняется после осмотра комнаты электриком.

Угловая розетка — идеальный вариант

Последовательность монтажных работ: должна ли учитываться высота и другие параметры

Нельзя затрагивать вентиляционные, газовые и водопроводные линии при проведении электрики. Монтируются дополнительные розетки на входе в кухню. В свободном углу рекомендуется установить двойные гнезда.

Запасное устройство размещается под обеденным столом.

Для обычной розетки рекомендуется следующая последовательность установочных работ:

1. Размечаются места под устройства на стенах и фартуке. Рассчитывается количество проводов от входящего кабеля.
2. Накладная розетка отличается простотой монтажа, но при этом не безопасна. Поэтому рекомендуется внутренняя установка. Для этого выполняются по поверхности пути для проводов. Используется перфоратор и зубило.
3. В местах расположения источников питания проделываются отверстия, которые соответствуют габаритам короба.
4. По проложенным штробам прокладываются провода, которые предварительно помещаются в специальную гофру. Это материал, который защищает провод. Затем монтируется короб из пластмассы.
5. Устанавливается розетка и подсоединяется к электрической сети. Выполняется проверка работоспособности.

Процесс монтажа требует знаний в электрике и определенных навыков. Если опыта в данном деле нет, то лучше доверить установку специалисту.

Выполняя монтаж, стоит соблюдать некоторые рекомендации:

1. Гнезда оснащаются специальными крышками, которые предотвратят попадание в них воды или грязи.
2. Разводка выполняется по предварительно составленному проекту.
3. Угловые розетки позволяют экономить пространство.
4. Если необходимо перенести розетку без повреждения стены, то кабель проводится по плинтусу. Данный метод не испортит декор кухни.
5. Под силовые источники питания монтируются отдельные выключатели.
6. Сечение проводов должно быть не менее 2,5 мм.
7. Для электроприборов значение имеют вилки. Выделяются модели с прямыми штепселями и  с развернутыми на 90 градусов.

Стоит помнить, что суммарная мощность электрических приборов не должна превышать норму допустимую для источника питания.

Оборудование с металлическим корпусом, которые могут контактировать с водой, предварительно заземляются и подсоединяются через дифавтомат. Некоторые источники питания при производстве оснащаются специальной защитой.

https://youtube.com/watch?v=s1q2Q6NiUeg

ПОСМОТРЕТЬ ВИДЕО

Обладая знаниями и навыками в электрике, можно установить розетки самостоятельно. Это позволяет выполнить размещение с учетом индивидуальных потребностей.

Выбираем лучшую розетку

Разнообразие предлагаемых магазинами моделей велико. Они отличаются дизайном, ценой, качеством

Так на что же обращать внимание при покупке этого маленького, но такого важного предмета? Приведем основные критерии:

все внимание – производителю. Цены на товары известных производителей высоки, качество, зачастую, тоже

Но и нередки подделки. Поэтому покупать брендовые, дорогие розетки стоит лишь в проверенных магазинах;
материал. Чем дешевле готовое изделие, тем хуже материал использовали для его производства. Пластмассы низкого качества повышают риск быстрого износа, искрений, плавки внешних оболочек;
качественная розетка отличается крепостью сборки, не распадается, в ней нет шатающихся, двигающихся элементов;
керамический блок для контактной группы. В дешевых вариантах тоже может быть керамика, но она значительно мягче и хуже, нежели в более дорогих. Блок на вид должен быть целым, без видимых и еле заметных сколов и трещин;
лепестки для крепления обязательно жесткие, не короткие. От них зависит насколько крепко она будет держаться в стене;
тип конструкции контактной группы. Видов много, отличаются они степенью скрытости контактов. Чем более они открыты, тем проблематичнее монтирование и хуже крепление. Наиболее удобны в работе розетки со скрытыми контактами.
дизайн. Красивую розетку, подходящую под общий стиль кухни, не нужно декорировать.

Способы установки

Розетка для вытяжки подвесного типа Известно несколько вариантов установки розетки под кухонную вытяжку. Их различают по следующим критериям:

• для встраиваемых модификаций вытяжных устройств;
• для образцов вытяжек подвесного типа;
• по возможности установки розетки в защитном кожухе.

В первом случае розетку для встроенной вытяжки удобнее всего расположить внутри самого навесного шкафа. Для подвесных моделей оптимально подходит зона над верхней панелью, находящаяся около воздуховода. В этом случае питающий шнур надежно скрыт за конструкцией и не портит общего вида кухни. Последний из предложенных вариантов хорош сам по себе, так как розетка надежно скрыта, ее расположение не нарушает ни одного из требований действующих стандартов.

Варианты подключения вытяжки

На данный момент в сети интернет предлагается несколько вариантов подключения вытяжки. Давайте рассмотрим преимущества и недостатки, а также вариант реализации каждого из них.

Подключение вытяжки от розетки

Самым распространенным вариантом является подключение через розетку для вытяжки. Собственно говоря, под этот вариант рассчитана и сама вытяжка, ведь все из них имеют вилку.

Розетка вытяжки обычно монтируется под самым потолком. В 5 – 10 см от него

При этом важно расположить розетку таким образом дабы она не мешала прокладке воздуховода. А доступ к ней был не затруднен другой мебелью

Для встроенной мебели розетку обычно монтируют непосредственно в шкафу

Но в этом случае следует соблюдать нормы ПУЭ для монтажа по сгораемым поверхностям. Сама розетка должна быть установлена на несгораемое основание, а проводка по мебели должна быть выполнена в стальной гофре (см. Как выбирается гофра металлическая для проводки).

Из недостатков такого способа подключения вентиляции можно отметить только не очень привычное расположение розетки – под потолком. Но если все сделать правильно, то ее можно полностью скрыть от глаз мебелью.

Ну а преимущества такого метода неоспоримы. В первую очередь это возможность снять напряжение с вытяжки в любое время. Это позволит обезопасить обслуживание и ремонт вытяжки. Кроме того, наличие розетки позволит значительно облегчить поиск повреждений в электропроводке.

Подключение вытяжки без розетки

Достаточно часто можно встретить вариант подключения вытяжки без розетки. Провода, выведенные на розетку, просто жестко соединяются с проводами вытяжки.

Для того, чтоб воплотить в жизнь такой вариант своими руками не нужны специфические знания или инструмент. Для подключения розетки от распределительной коробки выводятся три провода – фазный, нулевой (см. Заземление и нулевой провод: как отличить) и защитный. Такое же количество проводов вы найдете если демонтируете вилку вытяжки. Просто соединяем данные провода и все.

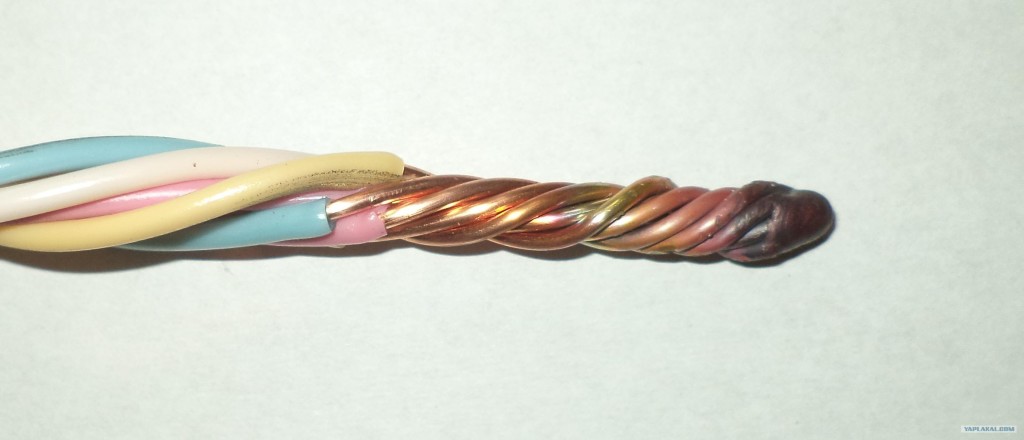

• Выходом из положения может быть соединение при помощи пайки или сварки (см. Типы и виды соединений электропроводки), которые допускает любая инструкция. Такой тип соединения позволит создать надежное и малозаметное соединение, которое визуально практически не будет отличаться от обычного провода.
• Главным преимуществом такого типа соединения вытяжки является его малозаметность. Ведь спрятать простой провод значительно легче чем спрятать розетку вытяжки.
• Но и недостаток является весомым. Ведь вы не сможете быстро снять напряжение только с вытяжки. Для этого вам потребуется отключить групповой автомат, что приведет к снятию напряжения со всех электроприборов группы. А если вы просто решили помыть вытяжку это не совсем удобно. А если она не дай бог загорится, то это вообще может стать проблемой.

Подключение вытяжки от группового автомата

Последним возможным вариантом подключения является выделение отдельного автомата в групповом щитке для подключения вытяжки. Такой тип подключения рекомендуют для мощных потребителей, к которым вытяжку очень сложно отнести. Но тем не менее он имеет право на существование.

• Суть данного метода сводится к тому, что как на видео вы устанавливается в квартирном щитке дополнительный автомат. От него отдельной линией запитываете вытяжку.
• Причем в этом случае провод от автомата лучше завести непосредственно на клеммник вытяжки, избежав дополнительных соединений. А провод вытяжки просто демонтировать.

• Преимуществ у данного метода подключения не мало. Это и полное отсутствие дополнительных соединений, и малозаметность инженерных сетей и возможность снять напряжение с вытяжки в любой момент.
• Но и недостаток такого способа весом. Это цена вопроса. Ведь покупка дополнительного автомата, дополнительного провода от группового автомата до вытяжки и монтаж приведут к дополнительным расходам. Поэтому считать такой вариант идеальным достаточно сложно.

https://youtube.com/watch?v=RsyxsBc-iHA

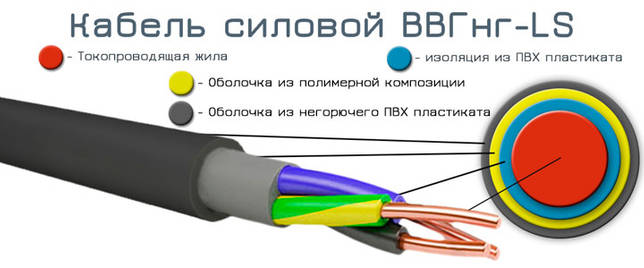

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Где делать розетку для вытяжки?

Планируя электропроводку на кухне, многие задаются вопросом – «Где делать розетку для вытяжки?», и это правильно, ведь если ошибиться с расположением, розетка может помешать установке кухонного гарнитура или оборудования, работе вытяжки, а кроме того, испортить висящими проводами интерьер кухни.

В этой статье я расскажу, где самое оптимальное место для размещения розетки под практически любую вытяжку, кроме того, опишу некоторые стандарты, варианты и особенности установки.

Разнообразие различных видов кухонных вытяжек и способов их установки, осложняет выбор места для розетки, особенно, если вы еще не подобрали точную конфигурацию кухонного гарнитура и саму вытяжку.

Эта информация будет интересна прежде всего тем, кто на этапе электромонтажа еще не знает какая точно будет у него кухня и хочет, чтоб розетка для вытяжки была универсальная подходила практически под любой воздухоочиститель. Для большинства розеток в квартире, высоту установки розеток выбрать легко, достаточно пользоваться простоыми правилами, в случае с кухонной бытовой техникой это не работает.

Какие бывают типы розеток для кухни

Удобство эксплуатации, функциональность, безопасность работы кухонного оборудования обеспечивается разнообразием моделей электророзеток. Они имеют разную степень влагозащиты, выпускаются в пластиковых, карболитовых, керамических, каучуковых корпусах. По конструкции различают три вида.

Накладные

Накладные легко устанавливаются, их монтаж не требует дополнительных трат не нужно штробить стену для заглубления подрозетника, при необходимости они легко демонтируются. Они применяются при монтаже кабельной системы открытым способом. Их удобно использовать, когда на уже отремонтированной кухне появляется новая техника, требующая оборудования дополнительной точки.

Накладные используют для открытых кабельных сетей

Скрытые

Встраиваемая, или скрытая розетка — один из лучших вариантов для мелкой кухонной техники. Она не мешают на рабочем столе, не портят интерьер. Для монтажа розеток этого типа можно выбрать любое удобное место. Ее размещают в столешнице, под ней (выдвижной вариант) или в стенке шкафа.

Поворотные удобно крепить на столешнице

Скрытая розетка обладает несколькими достоинствами:

• они безопасны, так как защищены от попадания влаги;
• экономят полезную площадь;
• имеют специальные разъемы для подключения телевизора, смартфона или планшета;
• их легко смонтировать самостоятельно.

Конструктивно скрытые точки питания бывают выдвижными, горизонтальными, вертикальными, двойными, одинарными.

Вертикальный блок выдвигается нажатием на крышку

Недостатки встраиваемых розеток – постепенное расшатывание блока при постоянном использовании, неудобство подключения боковой вилки, что может привести к перегибанию сетевого шнура. Они устанавливаются на поверхностные и скрытые кабельные сети.

Угловые модели

Угловая розетка удачно вписывается в незанятое пространство на стыке стены с навесным шкафом или поверхностью стола. Они бывают одиночными или имеют несколько точек подключения. Способ установки аналогичен накладным моделям.

Угловые экономят рабочее пространство

Элегантный дизайн позволяет вписать их в любой кухонный интерьер. Недостатки:

• высокая стоимость;
• не все модели годятся для установки в домах старой постройки;
• неудобство одновременного использования больше двух гнезд (вилки с боковым проводом мешают друг другу, а шнур заламывается);
• невозможность подключения осветительных приборов.

К достоинствам относят надежную защиту от влаги, дополнительный функционал, соответствие одновременно российским и европейским стандартам.

Дополнительные встроенные опции

Современные модели розеток снабжены дополнительными функциями. Подсветка позволяет легко сориентироваться в темном помещении. Чтобы обезопасить маленьких детей, производители устанавливают внутри устройства шторки, заслоняющие входные отверстия для штепселя. Крышкой, защищающей контакты от воды, и устройством защитного отключения электроприборов оснащены мощные розетки для мокрых помещений.

Розетка с УЗО ставится для бойлера стиральной и посудомоечной машины

С помощью таймера программируется время работы прибора с последующим автоматическим отключением. Выключатель удобен тем, что не нужно выдергивать вилку, техника обесточивается нажатием кнопки.

Встроенный ваттметр в розетку дает возможность контролировать, сколько электроэнергии потребляет подключенный бытовой прибор. Индикатор оборудован подсветкой, меняющей цвет в зависимости от объема потребляемого электричества. Опция дает возможность более рационально использовать технику и экономить деньги. Розетка с USB-разъемом удобна, когда надо одновременно включить прибор и подзарядить гаджет.

Розетка с таймером позволяет программировать время работы прибора

Подключение вытяжки к сети питающего тока

Теперь переходим к вопросу, как подключить вытяжку на кухне к электричеству. Так как сама вытяжка является маломощным приборов, в нем подключается только вентилятор, то есть, каких-то особых монтажных мероприятий делать не надо. Устанавливается обычная евророзетка с заземляющим контактом. Конечно, для удобства подключения необходимо розетку перенести, как можно ближе к самой вытяжке. Поэтому еще на стадии проводимого ремонта, необходимо точно обозначить точку подключения.

Лучше всего, если это будет место, скрытое вертикальным воздуховодом, если сама вытяжка является купольной (настенной). Если это встраиваемая модель, то месторасположение розетки – шкаф над варочной плитой, куда прячется сам прибор. То же самое относится и к подвесной конструкции, которая крепится к шкафчику, расположенному над самой вытяжкой. К нему, кстати, она и прикрепляется, и через него проходит вертикальный воздуховод. В общем, необходимо розетку установить так, чтобы ее не было видно, но до нее легко было бы добраться. А так как вытяжка практически никогда от розетки не отключается, то удобство ее расположения можно отнести на второй плане. Главное – это невидимость.

Кстати, одно из часто используемых мест установки розетки для кухонной вытяжки – над кухонным гарнитуром. Розетку снизу видно не будет. Пропустить питающий кабель можно через навесные шкафчики, сделав в них небольшие отверстия.

Схема подключения вытяжки – не самая сложная. Нет необходимости тянуть провод от распределительного щита и устанавливать отдельный на него автомат, как это обычно делается при подключении варочной плиты или посудомоечной машины. Ближняя распаячная коробка может стать местом подключения электрического шлейфа для розетки вытяжки. Главное соблюсти правила прокладки электрических проводов: только горизонтально или вертикально, от потолка или пола на расстоянии 10-15 см. Конечно, оптимально – это сделать штробы для укладки кабеля. Скрытая проводка обеспечит презентабельный внешний вид стен на кухне.

Но если такой возможности нет, то можно проложить провод до розетки открытым способом. Правда, под нее придется просверлить посадочное место с помощью перфоратора с коронкой. Что касается сечения питающего кабеля, то для вытяжки подойдет провод 1,0-1,5 мм². Но он должен быть медным трехжильным: фаза-ноль-заземление.

Как видите, подключение вытяжки к электросети – процесс не самый сложный. Главное – понять саму схему подключения и правильно выбрать место под розетку.

Но существует несколько видов вытяжек, и одна из них островная. То есть, ее подвешивают к потолку над мебельным островом, в который вставлена варочная плита.

• Во-первых, сам монтаж вытяжки требует особых усилий, потому что ее придется подвешивать. А для этого потребуются специальные крепежные изделия, плюс требования безопасности расположения прибора над головой людей. То есть, вытяжка должна быть прикреплена к потолочной поверхности очень надежно. Обычно для этого используют цанги со шпильками или тросики из стали.
• Во-вторых, придется правильно провести монтаж воздуховода. Понятно, что вертикальный его участок будет виден. А вот остальную разводку лучше прятать под чистовым потолком (подвесным или натяжным). Хотя кому-то может понравиться и разводка труб под потолком в качества своеобразного дизайна в индустриальном стиле.
• В-третьих, придется подключение к электрическому току производить совершенно по-другому. То есть, в данном случае нет необходимости использовать розетку. Можно включать и отключать кухонную вытяжку при помощи обычного выключателя, который устанавливается на стене на уровне рук, как и все другие выключатели в комнате. Поэтому сам питающий кабель придется прокладывать от прибора до потолка по вертикальному воздуховоду или по одному из крепежных изделий, затем производится прокладка под потолочной конструкцией. И в конце внутри штробы по стене до места установки выключателя.

Вот такие методы подключения кухонной вытяжки к вентиляционной системе дома и к питающей сети электричества.

https://www.youtube.com/watch?v=a5pyuvONFhc

Похожие записи:

Доклад-сообщение магнит 8 класс по физике Электрическая проводимость меди после сплавления ее с оловом Радиоволны Все, что нужно знать о свечах зажигания Даташит cnr-07d431k pdf ( datasheet ) Как установить и использовать таймер на розетке
