Искрит магнетрон в микроволновке

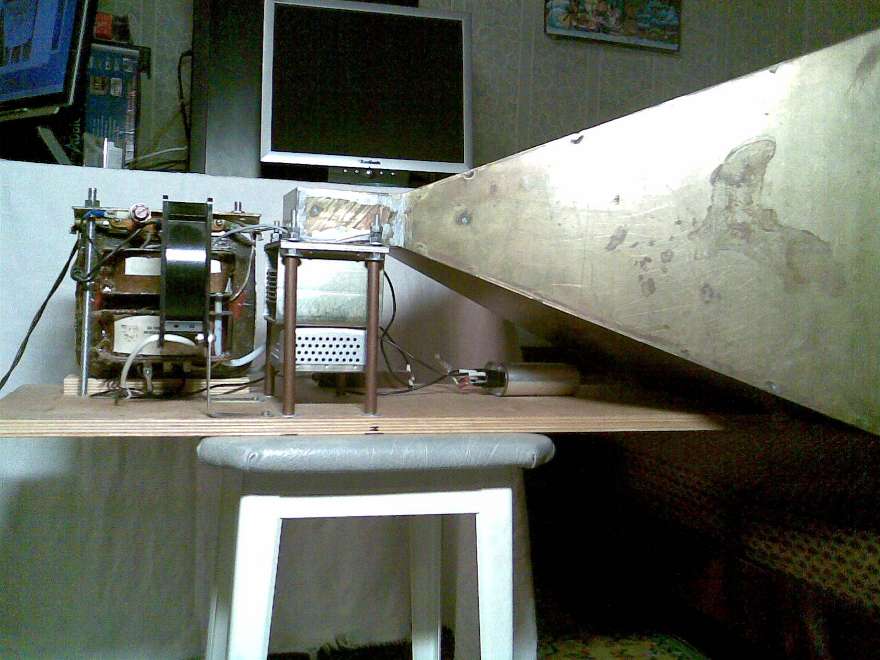

Как использовать направленный СВЧ-излучатель

Мощная СВЧ-пушка может быть использована в таких целях:

• Уничтожение жуков и прочих вредных насекомых. Микроволны превращают молекулы жидкости в пар — так можно истребить жучков, грызущих деревянные постройки. Сама древесина от микроволн не страдает.
• Плавление цветных металлов.
• Сушка и стерилизация круп (убивает жучков и бактерии).
• Вывод из строя подслушивающих устройств. Микроволны препятствует работе любых «шпионских» приборов.
• Помехи для соседского телевизора, включенного на полную громкость, — можно запросто убавить звук. Следует учесть: в 10 м от пушки зависают телефоны, а в компьютерах и телевизорах происходит искажение звука. Запрещается долгое воздействие на эти устройства — они могут взорваться.
• Зажигание ламп дневного света с большого расстояния.
• Кипячение небольшого количества воды.

Диагностика неисправностей и причины их появления

Замена магнетрона может потребовать довольно существенных финансовых затрат, поэтому прежде чем покупать новое устройство, необходимо произвести диагностику старого, чтобы убедиться, что оно действительно неисправно. Проверка может быть выполнена в домашних условиях с помощью обычного тестера. Для этого потребуется:

1. Отключить микроволновку от электросети.
2. Снять защитную крышку и провести визуальный осмотр детали.
3. «Прозвонить» основные элементы печатной платы при помощи тестера или «мультиметра».
4. Провести осмотр термореле.

Диагностика

По окончании диагностики можно сделать выводы о неисправности тех или иных деталей. К основным причинам выхода из строя магнетрона можно отнести следующие:

• Неисправность колпачка вакуумной трубки. Его можно заменить самостоятельно, просто подобрав аналогичный колпачок с другого магнетрона. Посадочные места таких колпачков имеют стандартную конфигурацию.
• Обрыв подогревателя. При или ее неправильной загрузке магнетрон будет перегреваться, что может привести к чрезмерному накаливанию нити и ее обрыву. Для ее диагностики необходимо измерить сопротивление между ножками конденсатора. Если его значение находится в пределах 5-7 Ом, то подогреватель исправен.
• Пробой проходного конденсатора. Если тестер не показывает «бесконечное» значение сопротивления между его контактами, то конденсатор необходимо заменить.

Проверка магнетрона на рабочее состояние

Магнетрон – это основной рабочий элемент микроволновой печи. Именно благодаря его работе пища в СВЧ-печке разогревается. Он преобразует электрический ток в микроволны, которые в свою очередь, распространяясь по всей камере печки, вызывают колебания воды в пищевых продуктах, за счет чего они нагреваются.

Признаки неисправности магнетрона

Если в микроволновке вышел из строя только магнетрон, то особой нужды тащится в сервисный центр чтобы отремонтировать ее, нет.

Заменить вышедшую из строя деталь можно самостоятельно. Главное только знать, что именно она вышла из строя, а не все остальное. Ниже перечислены признаки, по которым можно определить поломку, не снимая задней крышки:

• Микроволновка работает, горит лампочка, но еда не греется или греется недостаточно.
• Печка нагревается с той стороны, где расположен магнетрон.

Однако только на основании внешних признаков точно определить какая деталь вышла из строя сложно, поэтому все рано придется снимать задний кожух. Для проверки исправности необходимо приобрести специальный тестер. Стоит он недорого. С его помощью можно измерить разные электрические параметры любой техники: сопротивление, силу и мощность тока. При проверке магнетрона проверяется сопротивление.

Перед снятием задней крышке необходимо выключить микроволновку из сети. Нельзя снимать крышку, а тем более ремонтировать СВЧ-печь с невыключенным питанием. Это опасно для жизни и здоровья! Магнетрон находится сразу за задней крышкой.

https://youtube.com/watch?v=BUuwcWZ2IjA

Возможные поломки

Устройство магнетрона очень простое и внутри он похож скорее на обыкновенную лампу накаливания, только излучают дуги не свет, а микроволны. Однако не все так просто

Аппарат излучает опасные для здоровья человека волны, поэтому при замене или ремонте детали следует проявлять осторожность

Другая возможная неисправность, которую можно проверить – это поломка фильтра. Проверяют тестером. Если стрелка зашкаливает – значит, он исправен, если показывает некоторое сопротивление – значит перегорел.

Ремонт микроволновки

Если микроволновая печь обошлась в пределах 3-4 тыс. рублей, то ремонтировать ее бесполезно. Покупка нового магнетрона обойдется значительно дороже, да и в случае ремонта самого магнетрона овчинка выделки не стоит. Другое дело ремонт более дорогих многофункциональных моделей.

Ремонт микроволновки заключается в замене сгоревшего магнетрона на новый. Можно попытаться просто заменить части аппарата, но в домашних условиях, без опыта и оборудования это равносильно тому, чтобы сразу выбросить деньги на ветер.

https://youtube.com/watch?v=sd4qmYrgcno

Первое что необходимо сделать – это отсоединить провода питания от штекеров. Затем открутить винты и снять магнетрон со стенки. Далее берете и несете его в сервисный центр, где можно приобрести новый. Такие магазины и сервисные центры есть лишь в немногих крупных городах. Можно заказать его в интернете

Важно только подробно указать характеристики и выбрать подходящую модель

Достоинства и недостатки домашнего ремонта

Замена магнетрона микроволновой печи – это одна из наиболее простых операций, которую можно сделать своими руками в домашних условиях. Но следует учитывать, что неспециалист не всегда может точно определить причину поломки, даже при наличии характерных признаков, тем более, что одновременно может случиться, что сразу несколько компонентов выйдет из строя.

Неправильно подобранные и установленные комплектующие не только грозят привести технику к полному выходу из строя, но также стать причиной пожара на кухне. Поэтому самостоятельный ремонт – это всегда риск.

Современная техника очень сложна, при этом ремонт старой нередко обходится в ту же сумму, что и покупка новой. Если нет уверенности, то надо, либо отдать в сервисный центр, либо отправить в утиль и приобрести новую.

Обычная, с грилем или с конвекцией: что лучше?

Однозначного ответа на этот вопрос нет. Если вам нужна СВЧ-печь только для разогрева, а все основные операции по приготовлению пищи вы будете осуществлять с помощью духовки и кухонной плиты, переплачивать за функцию конвекции и за гриль нет необходимости. Если же вы любите кулинарные эксперименты, намерены часто готовить в СВЧ-печи – лучше выбрать модель с расширенными возможностями.

Если вы хотите печь в СВЧ-технике пирожки, запеканки и прочую выпечку, присмотритесь к печам с функцией конвекции. Это функция обеспечивает равномерный прогрев и распределение воздуха по всей поверхности камеры. Работает это так: установленный в камере ТЭН производит нагрев, нагретый воздух равномерно рассредоточивается по камере вентилятором. При этом температура в микроволновке может быть 200 градусов и выше.

Микроволновка с грилем и конвекцией

В последнее время самое популярное решение среди домохозяек: сверхвысокочастотные печи с конвекцией и грилем. Они умеют приготовлять пищу 5 различными способами:

• СВЧ-излучением;
• конвекцией;
• конвекцией с СВЧ в то же время;
• микроволнами и грилем;
• конвекцией и грилем.

Такая СВЧ-печь открывает простор для творчества и творения новых кулинарных шедевров. Впрочем, есть множество готовых кулинарных рецептов, которыми делятся производители, комплектуя свои модели отдельной книгой рецептов.

Тип управления

Управление микроволновой печью может быть сенсорным, механическим или кнопочным. В самых простейших моделях используется механическое управление: две круглые ручки, одна из которых является регулятором мощностью, другая задает время обработки пищи (таймер). Конечно, простота управления и низкая стоимость – это плюс, но такие модели устанавливают не посекундное, а поминутное воздействие. Разница в несколько минут значительна.

Микроволновки с кнопочным управлением – более современный вариант. Как правило, они оснащены дисплеем, на котором отображается время. Такие модели имеют возможность программирования того или иного режима. В самых «продвинутых» моделях предустановлено множество режимов: например, «разморозка», «курица-гриль», «картофель-фри», «тушение мяса» и прочие. Количество запрограммированных рецептов в разных моделях может отличаться.

Сенсорное управление – по сути, то же кнопочное, с той лишь разницей, что сами кнопки не видны – панель гладкая. Кроме удобства и современного дизайна положительным моментом использования сенсорных моделей является простота чистки. С другой стороны печи с сенсорным управлением продаются по гораздо большей цене, а их элементы часто перегорают из-за перепадов в сети.

Дополнительные функции

В некоторых моделях могут быть реализованы дополнительные режимы микроволновки:

Микроволновка с тостером

• Подача пара – способствует более быстрому приготовлению пищи, предотвращает пересушивание приготавливаемых продуктов.
• Проветривание рабочей камеры – позволяет удалить неприятные запахи из печи.
• Электронные весы – взвешивают продукты, загруженные в СВЧ-печь, что для некоторых хозяек очень полезно.
• Функция двойного излучения повышает производительность печи и способствует более равномерному прогреву.
• Тарелка Крисп – позволяет жарить продукты так же, как и на сковороде.

Тарелка Крисп

Принцип действия и конструкция магнетрона

Многие владельцы СВЧ-печей, изучая инструкцию по ее эксплуатации, задаются вопросом: «Что такое магнетрон и как он работает?». Магнетроном (от греч. magnetis — магнит, электрон) в радиоэлектронике называют мощную вакуумную радиолампу-диод, в состав которой входят:

• анод-резонатор цилиндрической формы, изготовленный из меди;
• катод, в который встроена нить накала;
• кольцевые магниты, установленные на торцах лампы.

Магнетрон микроволновки – это электронная лампа высокой мощности, способная генерировать микроволны. Это происходит за счет взаимодействия катода и анода, что и провоцирует возникновение магнитного поля. СВЧ излучение, которое выделяется при работе магнетрона, способно влиять на молекулы воды, что находятся в пище. В результате излучения молекулы производят колебания, которые становятся источником трения, за счет чего и возникает тепло, разогревающее пищу изнутри

Принцип работы магнетрона заключается в торможении потока электронов в пересекающихся под углом 90° электрическом и магнитном полях. Распределение магнитного поля, образованного торцевыми магнитами, обеспечивается магнитопроводом, роль которого выполняет внешний кожух магнетрона, оснащенный фланцем крепления его к волноводу. Взаимодействие потока электронов, эмитированного из катода, с этим магнитным полем вызывает появление СВЧ-волн, которые улавливаются проволочной петлей и выводятся наружу при помощи излучающей антенны, помещенной в керамический цилиндр. В качестве антенны используется специальная трубка (штенгель), с помощью которой из лампы откачивался воздух. На нее плотно запрессован металлический колпачок.

Подключение магнетрона.

В процессе работы магнетрон сильно нагревается, поэтому в его конструкции предусмотрен пластинчатый радиатор, который к тому же обдувается вентилятором. Кроме того, прибор оснащается термопредохранителем. Проникновению высокочастотного излучения по проводам электропитания препятствует высокочастотный фильтр, состоящий из проходных конденсаторов и индуктивных выводов.

Магнетрон представляет собой сложный электронный прибор, разобрать и отремонтировать который непросто даже профессионалу. Поэтому, убедившись в том, что не работает именно магнетрон, лучше всего воспользоваться услугами сервисной службы, располагающей подготовленными сотрудниками, а также необходимым инструментарием и запчастями.

Ремонт неисправностей микроволновки самостоятельно

Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя. Замена деталей осуществляется в несколько шагов:

1. Микроволновка отключается от сети.
2. Происходит разрядка трансформатора (5 минут).
3. От дефектной детали отсоединяются клеммы, ее извлекают.
4. Подключается работоспособная деталь на то же место.

Проверка магнетрона

Стоимость этого устройства довольно значительная, поэтому необходимо убедиться, что причина неисправности именно в нем. Итак, как проверить магнетрон в микроволновке? Алгоритм действий следующий:

Отключите печь от питающей сети.
Откройте крышку и внимательно осмотрите внутреннюю часть устройства на предмет наличия видимых неисправностей (обгорания, оплавления и другие неисправности, которые заметны сразу).
На следующем этапе воспользуйтесь такими измерительными приборами — тестером или мультиметром. Проверку необходимо начать с основной печатной платы

Выпаивать детали не нужно, можно “прозванивать” и в собранном виде.
Обратите внимание на состояние термопредохранителя.

Если все элементы цепи питания находятся в исправном состоянии, то проблема именно в магнетроне. Придется покупать новый. Установить эту запчасть на микроволновку можно без особого труда.

Может быть и так, что оригинала в продаже не окажется, поэтому придется задуматься над покупкой аналога

Подбирая аналог магнетрона, нужно обратить внимание на следующие моменты:

• Мощность.
• Расположение разъема контактов.
• Крепежные отверстия.

Причины поломок

В большинстве случаев причиной поломок микроволновой печи является несоблюдение правил эксплуатации. Первое правило, которое надо запомнить — в камеру не должны попадать металлические предметы. Даже металлизированный ободок на тарелке — нарисованный краской с содержанием металла — может стать причиной того, что в микроволновке начинается бурное искрение. Искра часто «прошивает» магнетрон, который после этого выходит из строя. Кроме того, именно когда микроволновка искрит, повреждается защитная пластина, могут выйти из строя элементы цепи питания.

Вторая распространенная причина — использование посуды, не предназначенной для микроволновых печей. Если разогревать пищу в обычном закрытом контейнере, его может разорвать. При этом содержимое разлетается во все стороны, забивает волновод, микроволновка снова не работает. Включение ее в таком состоянии снова-таки приведет к прогоранию магнетрона.

Использование посуды, не предназначенной для СВЧ печи, может привести к поломке

Последний недопустимый режим — без нагрузки. Если включить микроволновку с пустой камерой, выход ее из строя почти гарантирован. И в этом случае также сгорит магнетрон.

Технических причин поломки СВЧ печей не так много. Во-первых, это перепады по питанию. Эту проблему можно устранить установив стабилизатор напряжения. Во-вторых, это физический износ деталей. Это справедливо для оборудования, которое проработало более 7 лет. В-третьих, использование некачественных деталей. Это — беда дешевой техники. И в-четвертых, производственный брак. И снова-таки, у марок, которые не один год на рынке, контроль качества поставлен лучше, чем у никому не известных. Хорошая новость в том, что производственный брак обычно «вылазит» на протяжении гарантийного срока.

Вероятные неисправности

Перед проверкой «начинки» магнетрона сначала нужно провести визуальный осмотр, так как иногда причиной кажущейся поломки становится низкое напряжение электросети. Прибор отключают от питания, ждут несколько минут, после чего внимательно осматривают внутреннюю камеру. Если обнаруживают деформацию, обугливание либо запах горелого, то переходят к проверке магнетрона.

Здесь определить на глаз неисправность не получится, так как необходимы специальные электроизмерительные приборы — мегаомметр, тестер, мультиметр. Если этих инструментов нет, выполнить миссию невозможно, поэтому следует сразу отправляться на их поиски. Либо нести СВЧ-печь в сервисный центр. Однако прежде не мешает оценить целесообразность похода, так как магнетрон — элемент основной, формирующий цену устройства. Есть смысл отдавать в ремонт дорогие модели, в противном случае дешевле выкинуть отработавшую технику и купить новую.

«Нарушителями спокойствия» становятся такие поломки магнетрона и микроволновой печи:

1. Прогорание алюминиевого колпачка, сигнализирующее искрением, — самое частое явление. Однако небольшая цена этой детали и ее доступность позволяет справиться с проблемой — заменить — без особых затруднений. Временная альтернатива — ее переворот на 180°.
2. Значительный перегрев детали нередко сигнализирует об отказе радиатора. В этом случае выход один — его замена, подразумевающая присутствие квалифицированного мастера. Самостоятельные действия неоправданны и бессмысленны.
3. Перегрев — неполадка, которая может спровоцировать обрыв нити накаливания. Проверяют догадку тестером. Когда деталь работоспособна, значение составляет 5-7 Ом. Если есть повреждение нити, то сопротивление падает до 3 Ом. Обрыв ее — причина «бесконечного» показателя.
4. Мультиметр даст возможность определить поломку какой-либо составляющей высоковольтного диода. При исправной детали на полюсе будет конечное значение, на минусе — бесконечность. В противном случае владельцам останется один выход — визит в сервисный центр. Другой способ проверки — подключение к сети на пути к лампе. Слабое ее горение или мигание — признаки исправности. Любой другой результат — причина требующейся замены детали.
5. Термопредохранитель — следующий потенциальный возмутитель спокойствия, так как любой сбой в электросети или скачок напряжения может спровоцировать его выход из строя. При поломке результатом проверки при прозвоне станет величина, отличная от нуля. До смены элемента необходимо протестировать другие выключатели — первичный, вторичный, а также защитный. Если виноваты они, то после замены детали на новую она тоже мгновенно сгорит.
6. Высоковольтный трансформатор требует особых манипуляций, так как для его тестирования сопротивления мегаомметром на обмотках нужно отсоединить элемент ото всех проводов. В этом случае показания сверяют с таблицей, потому что у разных моделей/производителей они отличаются. Нормы таковы: 2-4,5 Ом для первичной, 140-350 для вторичной, 3,5-8 Ом для накальной обмотки. Однако помогут настораживающие симптомы — громкое гудение, нагрев, следы обугливания на катушке, запах гари.
7. Так же проверяют сопротивление конденсатора. Если оно отсутствует, то деталь необходимо заменить.

Перечисленные выше элементы — те виновники поломки микроволновой печи, что встречаются наиболее часто. Но известны и другие провокаторы неисправности СВЧ-печей — электронные — блок управления, таймеры и т. п. В этом случае элементарная проверка инструментами не поможет выявить поломку, поэтому без помощи квалифицированного мастера здесь не обойтись.

Как подобрать новый магнетрон

Прежде чем купить новый magnetron, изучите технические характеристики старого. На внешней стенке устройства есть этикетка с необходимой информацией: названием модели, мощностью, частотой, расположением клемм питания. Полную совместимость можно получить, выбирая модель, которая соответствует модели вашей СВЧ-печи. Потому что, если у вас «Самсунг» — то генератор марки LG не подойдёт по многим параметрам.

Теперь у вас есть все данные, чтобы найти в поисковике браузера нужную модель, узнать, сколько стоит и где купить.

Подключение

Как подключить:

1. Вставьте новое устройство на место старого.
2. Надёжно вкрутите крепёжные болты (саморезы).
3. Соедините провода.
4. Прикрутите заднюю стенку печи.

Обладая необходимыми знаниями и умениями, можно починить даже сложную, на первый взгляд, электромагнитную систему. Но если вы чувствуете, что вам не хватает компетентности, — не рискуйте, доверьтесь профессионалам.

Почему необходимо менять колпачок магнетрона микроволновой печи

Как продлить срок службы своей помощницы? Необходимо просто постоянно следить за состоянием печки и не забывать о мытье рабочей камеры. Остатки пищи, особенно на слюде, повышают износ составных частей. Выход из строя колпачка происходит в результате пробоя слюды. Если такое произойдет – выходит из строя и колпачок или магнетрон

Важно следить за чистотой слюды – когда через нее перестает проходить микроволновое излучение, в следствие сильного загрязнения, колпачок и магнетрон перегреваются

Купить колпачок для микроволновой печи вы можете в нашей компании ЗИП-М Ритейл. Его стоит заменить в первую очередь при ухудшении подогревания пищи.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

• Предохранители
• Конденсатор
• Диод
• Трансформатор
• Магнетрон

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене. Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене

Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше

Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора.

Как проверить трансформатор микроволновки:

Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне. Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

https://youtube.com/watch?v=8N6_PDELdOs%3F

Несколько советов по замене

Если стало понятно, что причина поломки именно в магнетроне или его отдельных частях, заменить которые не представляется возможным, то можно поменять магнетрон. В качестве нового не обязательно брать деталь того же производителя. Достаточно убедиться, что новая и старая деталь имеют одинаковый размер, а также точки подключения расположены аналогично. Подключение магнетрона осуществляется с помощью двух контактов.

Перед установкой проверяем 3 момента:

1. Длина сменного узла аналогична длине старой.
2. У обоих механизмов антенны имеют одинаковый диаметр.
3. После подключения магнетрон плотно примыкает к волноводу, если это не так, что излучение будет неравномерным, и часть мощности будет теряться, иными словами, микроволновка будет работать неполноценно.

Можно ли заменить магнетрон

Главное преимущество современных магнетронов для бытовых микроволновых печей в их взаимозаменяемости. На различные модели микроволновок будут подходить магнетроны производства других фирм, поэтому при необходимости их можно менять. При этом единственным необходимым требованием будет соответствие по мощности. Купить магнетрон можно во многих магазинах электроники, однако чтобы сделать правильный выбор, необходимо разобраться в его параметрах и маркировке. Наиболее часто в микроволновках устанавливаются следующие модели магнетронов:

• 2М 213 (600 Вт номинальной мощности и 700 Вт под нагрузкой);
• 2М 214 (1000 Вт);
• 2М 246 (1150 Вт – наибольшая мощность).

Даже изучив все необходимые параметры этого устройства, производить замену магнетрона в домашних условиях не рекомендуется. Во-первых, снять его самостоятельно будет довольно тяжело, а во-вторых, обеспечить его безопасную работу после установки сможет только квалифицированный специалист.

Стандартная конфигурация магнетрона

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

1. Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
2. Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
3. После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
4. Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание – деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
5. Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
6. Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона. Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание. После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности – всё нормально, при нуле – пробиты, а при наличии сопротивления – с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
7. Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

Как проверить магнетрон

Блок управления

Самую важную роль в работе любой микроволновки играет блок управления. Фактически он является мозгом печи, осуществляющим две базовые функции:

• поддерживает значение мощности на заданном уровне;
• завершает работу прибора по истечению заданного отрезка времени.

Схема блока управления старых моделей представляла собой конструкцию из двух переключателей, один из которых служил для установки таймера, а другой – для выбора интенсивности обработки. По мере развития технологий усовершенствовалась и «начинка» микроволновок – на смену электромеханическим блокам управления пришли электронные, которые на сегодняшний день уже вытеснены микропроцессорными. Их преимущество заключается не только в компактности, но и в более широком функционале, включающем:

• настройка мощности с помощью сенсорной или кнопочной клавиатуры;
• отображение текущей мощности на дисплее;
• встроенные часы;
• многочисленные предустановки для приготовления различных блюд и выполнения специфических задач (несколько режимов разморозки для продуктов разного типа);
• автоматические расчеты – к примеру, вы вводите лишь вес размораживаемого куска мяса, а печь сама подбирает для него мощность;
• большой выбор звуковых сигналов завершения рабочего цикла.

Для питания управляющей схемы используется отдельный блок питания. Для передачи сигналов и команд между блоком, клавиатурой, магнетроном, грилем, лампой и вентилятором служит релейный блок. Для подключения к схеме других компонентов (индикация, клавиатура), используются шлейфы.
