Как подключить реле зарядки схема

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

• как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
• в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
• затем через щётку напряжение идёт на обмотку возбуждения ГУ;
• затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

1. Если изношены генераторные щётки.
2. При неисправностях генерирующего устройства.
3. Если неисправно реле зарядки.
4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Назначение реле регулятора напряжения

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

• аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
• генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах

Рис. 2 В машине генератор и аккумулятор объединены в общую сеть

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.

Рис. 3 Заводка ДВС с толкача

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

• при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
• электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
• в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора

Рис. 4 Принцип действия генератора авто

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.

Рис. 5 Выпрямитель генератора

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

• подстройка тока в обмотке возбуждения
• выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
• отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе

Рис. 6 Назначение реле регулятора напряжения

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.

Схема карбюраторного ВАЗ 2105

Это цветная схема электрооборудования VAZ 2105. В верхней части изображения справа указаны цвета проводов, снизу — обозначения элементов.

1 – блок-фары, 2 – боковые указатели поворота, 3 – аккумуляторная батарея, 4 – реле включения стартера, 5 – электропневмоклапан экономайзера принудительного холостого хода карбюратора, 6 – стартер, 7 – микропереключатель карбюратора, 8 – генератор 37.3701, 9 – очистители фар, 10 – звуковые сигналы, 11 – свечи зажигания, 12 – подкапотная лампа, 13 – датчик контрольной лампы давления масла, 14 – датчик указателя температуры охлаждающей жидкости, 15 – распределитель зажигания, 16 – датчик уровня тормозной жидкости, 17 – катушка зажигания, 18 – очиститель ветрового стекла, 19 – электродвигатель омывателя фар, 20 – электродвигатель омывателя ветрового стекла, 21 — блок управления электропневмоклапаном экономайзера принудительного холостого хода карбюратора, 22 – выключатель зажигания, 23 – реле зажигания, 24 – реле-прерыватель указателей поворота и аварийной сигнализации, 25 – выключатель света заднего хода, 26 – выключатель стоп-сигнала, 27 – реле очистителя ветрового стекла, 28 – монтажный блок, 29 – штепсельная розетка для переносной лампы, 30 – лампа освещения вещевого ящика, 31 – прикуриватель VAZ-2105, 32 – электродвигатель вентилятора отопителя, 33 – выключатель контрольной лампы стояночного тормоза, 34 – выключатель контрольной лампы воздушной заслонки карбюратора, 35 – трехрычажный переключатель, 36 – выключатель аварийной сигнализации, 37 – выключатель освещения приборов, 38 — выключатель наружного освещения, 39 — выключатели плафонов, расположенные в стойках дверей, 40 – предохранитель цепи противотуманного света, 41 – контрольная лампа давления масла, 42 – выключатель заднего противотуманного света, 43 – контрольная лампа резерва топлива, 44 – комбинация приборов, 45 – контрольная лампа зарядки аккумуляторной батареи, 46 – реле-прерыватель контрольной лампы стояночного тормоза, 47 – плафоны освещения салона, 48 – контрольная лампа стояночного тормоза, 49 – контрольная лампа воздушной заслонки карбюратора, 50 – блок контрольных ламп, 51 – контрольная лампа заднего противотуманного света, 52 – контрольная лампа обогрева заднего стекла, 53 – контрольная лампа уровня тормозной жидкости, 54 – вольтметр, 55 – контрольная лампа габаритного света, 56 – контрольная лампа указателей поворота, 57 – спидометр 2105, 58 – контрольная лампа дальнего света фар, 59 – переключатель вентилятора отопителя, 60 – выключатель обогрева заднего стекла, 61 – дополнительный резистор электродвигателя отопителя, 62 – штепсельный разъем для подключения бара, 63 – задние фонари, 64 – фонари освещения номерного знака, 65 – датчик указателя уровня топлива, 66 – элемент обогрева заднего стекла.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

https://youtube.com/watch?v=UqM4F6t21vc

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

https://youtube.com/watch?v=NFz7cy4rd5U

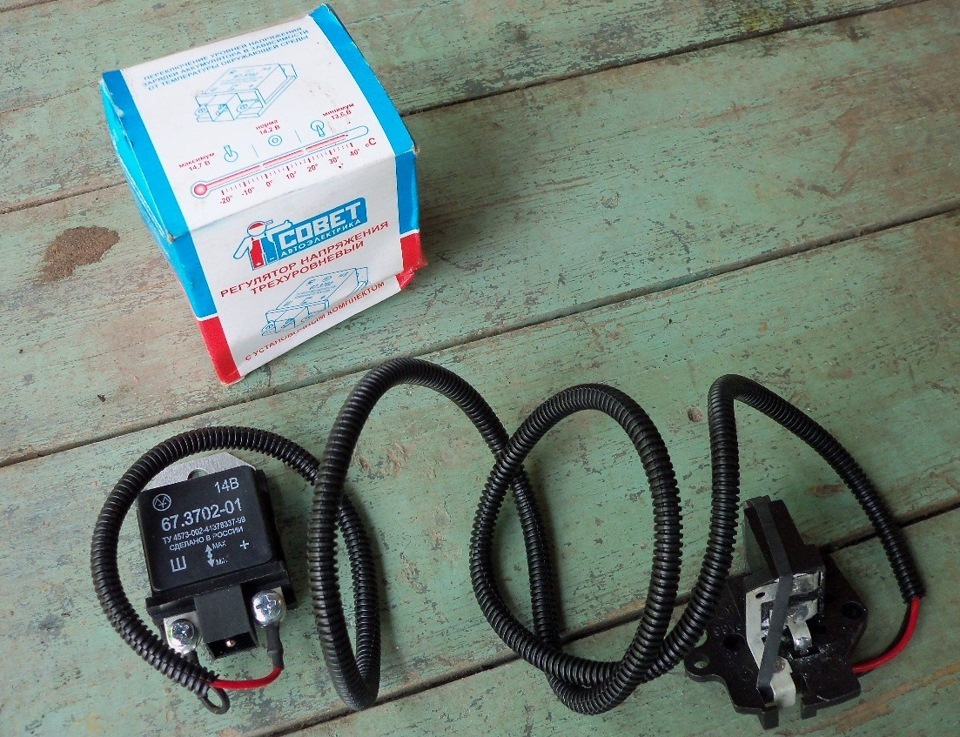

Выносной регулятор

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Нередко случается у водителей такое

Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время

Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время.

Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

Некоторые важные моменты:

нельзя путать фишки на регуляторе под номерами 67 и 15 (первая должна соединяться с генерирующим устройством, а вторая – идти на предохранители);

Вот как выглядит схема подключения

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора.

Она подходит для подключения на «пятёрки», «семёрки», ВАЗ 2104, если ГУ установлено от ВАЗ «копейки». Как видим, реле регулятор выносного типа подключается посредством двух выводов. 15-й вывод идет на предохранитель.

Второй вывод 67 соединяется с генератором. Провод соединяется с фишкой от щёток.

Также реле выносного типа должно соединяться с массой – любой частью кузова.

Реле – это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин. Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все 100 процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает.

Реле состоит из магнита электрического типа, якоря и переключателя. Электромагнитом выступает в данном случае трос, обвитый вокруг индуктора с магнитным стержнем, а якорем – особая пластина, управляющая контактами.

Как только электрическое напряжение проходит сквозь обмотку магнита, возникает электрическое поле. Специальный толкатель прижимает якорь к сердечнику и, тем самым, переключаются контакты.

Внимание. Известно два типа реле, применяемых на автомобилях ВАЗ

Это неконтактное реле-регулятор и МЭР (электрический). Именно схема последнего реле показана на картинке ниже.

Неконтактное реле или НЭРР представляет собой достаточно новый агрегат, не требующий никаких дополнительных корректировок или регулирования. Что касается МЭР, то это прибор старого образца, изготовление которого в настоящее время приостановлено.

Итак, ВРН или регулятор встроенный представляет собой устройство, состоящее из микросхемы, транзистора и корпуса с щётками. Если выходит из строя встроенный регулятор, то его заменяют на новый, либо устанавливают выносной.

Внешний регулятор легко инсталлировать, если следовать строго инструкции.

Модернизация подразумевает демонтаж и разбор генерирующего устройства.

Проверка неисправного генератора

Рассмотрим основные неисправности, характерный для генераторных автомобильных установок:

Обрыв в электроцепи, замыкания и прочие повреждения. Для диагностики такой неисправности нужно проверить количество ампер, а также уровень напряжения на выходе устройства. В соответствии с полученными данными подбирается решение этой проблемы.
Часто наши соотечественники сталкиваются с такой проблемой, как износ графитовых щеток, регулятора напряжения, а также диодного моста. Все изношенные и вышедшие из строя элементы подлежат ремонту, но обычно они меняются. Отдельно следует сказать про регулятор — как сказано выше, он обеспечивает оптимальный заряд аккумуляторной батареи в соответствии с температурой в моторном отсеке. Таким образом, устройство автоматически выявляет количество вольт для АКБ при текущих условиях. В зависимости от модели генераторной установки, может использовать регулятор с ручным переключением в соответствии с временем года, в данном случае минусовые температуры будут не страшны устройству. О поломке реле может сообщить нестабильное напряжение в системе — к примеру, тусклый свет фар, который становится более ярким при нажатии на педаль газа.
Выход из строя подшипников. О выходе из строя данных элементов может сообщить повышенная шумность, но этот же признак свидетельствует и о недостаточной смазки.
Шуи и вой. При таких симптомах следует проверить сепараторные элементы, дорожки качения, контактные кольца на предмет проворота. Также такой симптом может сообщить о возможном межвитковом замыкании обмоток статорного механизма или тягового реле. В принципе при появлении сторонних звуков следует также произвести диагностику состояния контактов.
Температура работоспособной генераторной установки может составлять до 90 градусов, но если имеется явный перегрев, следует произвести диагностику работоспособности диодного моста. Также нужно убедиться в том, что к бортовой сети автомобиля подключено не много дополнительных устройств и приборов. При критическом повышении температуры в первую очередь потемнеет изоляция обмотка статорного механизма, более того, она может расплавиться.
Износ ремня генераторной установки. В том случае, если износится и порвется ремень генератора, это приведет к некорректной работе агрегата в целом, то есть все потребители энергии в авто будут питаться от аккумуляторной батареи. При обрыве ремня генератор перестает функционировать, поэтому у водителя есть время только добраться до ближайшего СТО или гаража для устранения проблемы. Об износе могут сообщить скачки напряжения в бортовой сети автомобиля

Необходимо проверить целостность ремешка, обратить внимание на его состояние — трещины и другие виды повреждений на ремне не допускаются. Если они имеются, то нужно понимать, что в скором времени ремень придется менять.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

• Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
• Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
• Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
• Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.

Как проверить регулятор напряжения скутера?

Для проверки необходимо запастись мультиметром у которого есть функция вольтметра. Он нужен для замеров напряжения на выходе регулятора напряжения.

Чтобы замерить напряжение сначала надо добраться до места назначения. Для этого нужно снять передний обтикатель. Как правило он прикручен несколькими гайками и на заклепках (например на Honda dio 3 гайки и 4 заклепки)

Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку в которой есть 4 выхода (в некоторых скутерах выходов 5)

Выходы имеют следующие цвета: зеленый , красный , желтый и белый .

Для того чтобы измерить напряжение нужно чтобы скутер сначала стабилизировался в работе, то есть холостые обороты должны быть стабильны. Можно поставить его на подножку, завести и дождаться стабилизации. Если скутер не заводится, или не держит холостые, то прочитайте статью: скутер не держит холостые обороты. Если все хорошо, то нужно замерить напряжение между красным и зеленым проводом. Наш измерительный прибор ставим на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14.6 – 14.8 то это нормальное напряжение реле-регулятора. Эсли не исправен регулятор, то это значение может колебаться даже на 5В и больше в любую сторону. Если значение меньше 14.5В, или превышает 15В, то регулятор не исправен.

Теперь нужно проверить напряжение поступающее на освещение. Поскольку туда поступает переменное напряжение, то и наш мультиметр ставим на измерение переменного напряжения 20В. Чтобы измерить напряжение поступающее на освещение нужно замерять его между зеленым и желтым проводами. Как правило, норма для освещения это напряжение в 12 вольт, большинство лампочек накаливания рассчитаны именно на такое напряжение. Допускается + – 0.5 вольт. Не забывайте что скутер работает на холостых и если добавить оборотов то напряжение поднимется, но не допустимо даже чтобы напряжение на регуляторе поднималась до 13+ вольт. При не исправном регуляторе, напряжение может подниматься выше. Например до 15-16В, но для лампочек накаливания вредно даже 13 вольт напряжения. Регулятор однозначно неисправен. Особенно учитывая, что это на холостых оборотах двигателя.

Если вы увидели что регулятор напряжения не исправен, то нужно в срочном порядке заменить его. В противном случае совсем скоро к нему добавляться другие приборы которые просто не выдержали высокого напряжения.

Реле регулятор напряжения скутера 4т можно купить за 500 руб.

https://youtube.com/watch?v=PwNwxT19TNg

Выносной регулятор

Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время.

Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

Некоторые важные моменты:

нельзя путать фишки на регуляторе под номерами 67 и 15 (первая должна соединяться с генерирующим устройством, а вторая – идти на предохранители);

Вот как выглядит схема подключения

Схема подключения выносного и встроенного реле

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора.

Она подходит для подключения на «пятёрки», «семёрки», ВАЗ 2104, если ГУ установлено от ВАЗ «копейки». Как видим, реле регулятор выносного типа подключается посредством двух выводов. 15-й вывод идет на предохранитель.

Второй вывод 67 соединяется с генератором. Провод соединяется с фишкой от щёток.

Также реле выносного типа должно соединяться с массой – любой частью кузова.

Реле – это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин. Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все 100 процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает.

Каким бывает регулятор напряжения

Реле состоит из магнита электрического типа, якоря и переключателя. Электромагнитом выступает в данном случае трос, обвитый вокруг индуктора с магнитным стержнем, а якорем – особая пластина, управляющая контактами.

Как только электрическое напряжение проходит сквозь обмотку магнита, возникает электрическое поле. Специальный толкатель прижимает якорь к сердечнику и, тем самым, переключаются контакты.

Внимание. Известно два типа реле, применяемых на автомобилях ВАЗ

Это неконтактное реле-регулятор и МЭР (электрический). Именно схема последнего реле показана на картинке ниже.

Неконтактное реле или НЭРР представляет собой достаточно новый агрегат, не требующий никаких дополнительных корректировок или регулирования. Что касается МЭР, то это прибор старого образца, изготовление которого в настоящее время приостановлено.

Итак, ВРН или регулятор встроенный представляет собой устройство, состоящее из микросхемы, транзистора и корпуса с щётками. Если выходит из строя встроенный регулятор, то его заменяют на новый, либо устанавливают выносной.

Внешний регулятор легко инсталлировать, если следовать строго инструкции.

Модернизация подразумевает демонтаж и разбор генерирующего устройства.

Современные стабилизаторы

На современном автотранспорте, как правило, устанавливаются автоколебательные реле. Они работают по принципу отключения питания катушки возбуждения при достижении напряжения верхнего предела 13,5-13,8 В и подключения при нижнем пороге напряжения 14,5-14,6 В.

Таким образом, выходное напряжение постоянно колеблется. Теоретически это не считается недостатком, так как напряжение не выходит за допустимые рамки. Все же это не совсем безопасно. Наверняка опытные водители знают, что слабым местом у этого вида реле являются переходные моменты, когда резко меняются обороты ротора или нагрузочный ток. Особенно неблагоприятный момент возникает при большом токе нагрузки на малых оборотах. В эти моменты колебания напряжения часто превышают верхний порог. За счет кратковременности таких скачков аккумулятор не выйдет со строя сразу, но каждый раз его емкость и соответственно ресурс сокращается.

Решают эту проблему по-разному. Иногда автолюбители просто меняют автоколебательное реле на устаревшее контактно-вибрационное. Более оптимальным решением станет заменить реле на широтно-импульсный стабилизатор или модернизировать «родной» с помощью небольших дополнений.
