Распиновка разъемов блока питания компьютера по цветам и напряжению

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.

Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD — SATA HDD).

Совет! Подключить современный жесткий диск можно и через molex, однако подключение через SATA и molex одновременно не рекомендуется, так как HDD может не выдержать нагрузки и сгореть.

Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров.

Для процессора

Производительность процессоров в последние десятилетия неуклонно растет. Растет и их энергопотребление. Питаются процессоры от преобразователей напряжения (VRM), установленных на материнской плате. Около двух десятилетий назад произошел массовый переход запитки VRM с напряжения +5 вольт на уровень +12 вольт. Связано это с тем, что для передачи одинаковой мощности при большем напряжении требуется меньший ток. VRM получают электроэнергию по отдельному кабелю с разъемом, состоящим из 4 пинов. Два контакта предназначены для напряжения+12 вольт (желтый провод) и два – земля (провод в черной изоляции).

Коннектор для VRM на 4 контакта.

Гнезда на разъеме и пины на плате расположены в два ряда по назначению. Два вывода выполняют функцию ключа – их форма отличается от остальных, поэтому ошибочное подключение невозможно.

Распиновка 4-контактного разъема для VRM.

С ростом производительности стало расти количество VRM (сначала на серверах, потом и на персональных компьютерах), поэтому встал вопрос о рациональном распределении мощности. Вопрос решен применением 8-пиновых коннекторов. В них подводимая мощность распределяется на 4 пары проводников.

Коннектор для VRM на 8 контактов.

В остальном от предыдущего варианта принципиальных отличий нет. Коннектор содержит два ряда гнезд — +12 вольт и 0 вольт, только по 4 в ряд.

Распиновка 8-контактного разъема для VRM.

Прогресс не остановить, потребление энергии процессорами будет только расти. Похоже, 4-пиновые разъемы свой век отжили и уходят в прошлое.

Для видеокарты (PCI Express)

Видеокарты предыдущих поколений, имеющие невысокую производительность, и современные модели бюджетного класса питаются от разъема PCIe х 16, к которому они подключаются. Напряжение на этот терминал поступает от материнской платы, которая, в свою очередь, запитывается от БП через 24(20)-контактный коннектор. Этого хватает для передачи 75 ватт.

Разъем дополнительного питания PCI Express.

Современным производительным картам этого недостаточно, поэтому для них предусмотрен дополнительный вход питания PCI Express. Изначально он представлял собой коннектор на 6 контактов и позволял обеспечить дополнительное энергоснабжение мощностью 75 ватт. Очень скоро этой пропускной способности стало недостаточно, и последующие стандарты ATX пополнил разъем на 8 контактов и на 120 ватт.

Распиновка 6-контактного и 8-контактного коннектора.

Также этот разъем выпускается в универсальном формате 6+2, позволяющий использовать его как для 6-пиновых коннекторов видеокарт, так и для 8-пиновых.

Универсальный разъем 6+2.

Для самых современных видеокарт производители применяют коннекторы с двенадцатью контактами, но они пока широкого распространения не получили.

Для жестких дисков и прочих устройств (SATA, MOLEX)

Для подключения жестких дисков и некоторой другой периферии долгое время использовался разъем Molex (по названию фирмы-изготовителя). Его достоинство – вилки и розетки с большими, мощными контактами, надежно работающими при больших токах.

Втычные элементы расположены в один ряд. Разъем также имеет ключ, исключающий неверное соединение. Два внутренних пина предназначены для земляных проводов (черных). К крайним подключаются проводники с напряжением +5 вольт и +12 вольт. Каждый контакт рассчитан на ток в 11 ампер, что позволяет передать по пятивольтовому каналу 55 ватт, а по двенадцативольтовому – 132 ватта. Распиновка коннектора Молекс показана на рисунке.

Распиновка разъема Molex.

В связи с возросшей популярностью стандарта SATA, разъемы Molex вытесняются коннекторами питания SATA, имеющими 15 выходов. На каждое напряжение задействовано 3 пина, что позволяет передавать большую мощность, не увеличивая сечение проводников и сохраняя гибкость кабеля. Группы напряжений разделены группами нулевых проводов (по 3 проводника). Распиновка разъема – в таблице.

Разъем питания SATA.

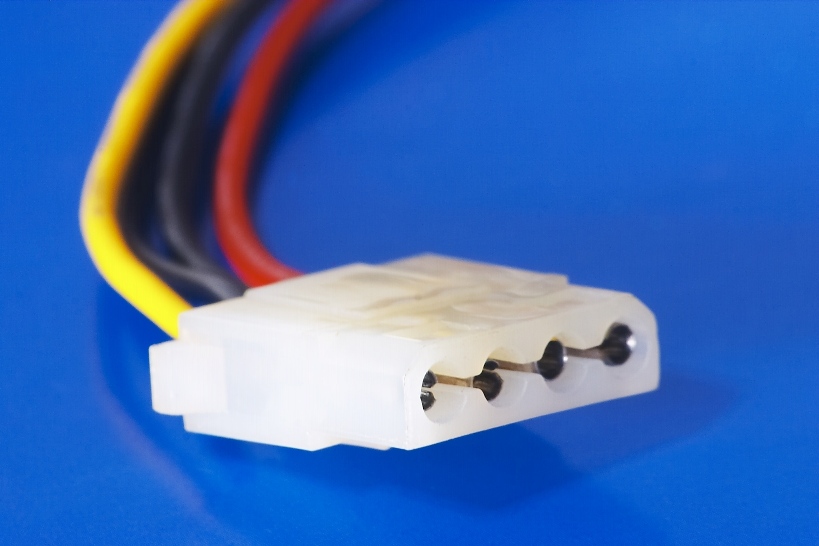

Коннектор Molex

Изначально данный коннектор был разработан для питания жёстких дисков и дисководов, однако в настоящее время для современных устройств эту функцию выполняют коннекторы SATA (про них ниже), а Molex служат для питания различного дополнительного оборудования.

Преимуществом Molex является наличие одновременно линий на 5 и на 12 Вольт, причём по каждой линии может протекать ток до 11 Ампер, то есть мощность 12-вольтовой линии 132 Ватта, а 5-вольтовой – 55 Ватта. Часто в Интернете можно встретить информацию, что Molex обеспечивает мощность 187 Ватт. Это верно, но разъём дополнительного питания видеокарт имеет только линии на 12 Вольт, а линия 5 Вольт не задействуется. В майнинг-фермах Molex-коннекторы используются для подключения райзеров, вентиляторов охлаждения, дополнительного питания материнской платы и как замена недостающих PCI-E коннекторов.

С использованием Molex придумано множество переходников. И некоторые из них несут реальную угрозу возгорания!

Топ самых пожароопасных переходников возглавляет переходник MOLEX->8-контактный PCI-E. Потребляемая мощность видеокарты по 8-контактному разъёму, как я уже отмечал выше, до 150 Ватт. Molex рассчитан на 132 Ватт.

С осторожностью следует использовать переходники Molex->6-контактный PCI-E и 2хMolex->8-контактный PCI-E. По мощности тут превышения нет, но не стоит расслабляться

Производители переходников часто используют некачественные материалы – тонкие провода, дешёвый пластик, ненадёжные металлические части. Это может также привести к возгоранию. После установки таких коннекторов регулярно следите за их состоянием.

Наиболее безопасный вариант – это переходники 2хMOLEX->6-контактный PCI-E. Хороший запас по мощности позволяет избежать возгорания вследствие перегрева, но всё ещё остаётся опасность возникновения проблем из-за плохого контакта, в результате чего этот переходник фактически превратится в 1хMolex->6-контактный PCI-E, а это уже первый шаг к большим проблемам.

Желательно избегать использования Molex-переходников для подключения видеокарт. Тем не менее, можно относительно безопасно применять коннекторы Molex для питания райзеров (напомню, их потребление не более 75 Ватт), в том числе и помощью переходников.

Вольтаж и цветовая маркировка кабелей

В целях приведения к единому стандарту и минимизации ошибок при монтаже и подключении, для каждого напряжения принято использовать провода с соответствующим цветом изоляции. Это помогает быстро сориентироваться и при диагностике компьютера. По цветам проводов напряжения маркируются:

• 0 В (земля, общий провод) – черный;
• +5 вольт – красный;
• -5 вольт – белый;
• +12 вольт – желтый;
• +3.3 вольта – оранжевый;
• -12 вольт – синий.

Для напряжений, применяемых не для питания компонентов компьютера (сигналы управления и т.д.), используются другие цвета, даже если уровни напряжения совпадают с указанными. Этих стандартов придерживаются даже малоизвестные производители электроники из Юго-Восточной Азии. Другое дело, что их цветовая маркировка зачастую не позволяет отличить оранжевый цвет от желтого или красного, а иногда и черный от синего или фиолетового цвета.

ᐉ Купить Разъем всех видов по лучшей цене в Киеве с доставкой по Украине

Показано 33 из 815 товаров

• • Тип разъёма: штекер
    Пластиковый корпус
  • Под винт

• Тип: прямой штекерКрепление: на кабельДиаметр: 6.3 ммКанал: стереоКорпус: металлическийЦвет: серебристый
  Позолоченные контакты

• Тип: прямой штекерКрепление: на кабельДиаметр: 6.3 ммКанал: моноКорпус: металлическийЦвет: серебристый
  Позолоченные контакты

• 1. Разъём: 3 pin
  2. Тип разъёма: штекер
  3. Тип установки: монтажный
  4. Материал корпуса: пластик
  5. Клавиша
  6. Размер ДхШхГ:  50 х 30 х 25мм
  7. Установочный размер ДхШхГ: 46 х 27 х 23
• • Способ монтажа: На кабель
    Диаметр штекера: 6,3мм
    Тип исполнения: прямой
    Моно/стерео: стерео
    Общая длина разъёма: 30,3мм
    Длина штыря: 20мм
  • Диаметр отверстия под шнур: 5мм
• 1. Разъем: micro USB 5 pin
     Тип: штекер
     Тип исполнения: прямой
  2. Цвет: черный
• Гнездо USB тип A, под шнур
  • Разъем: USB A
    Тип: гнездо
    Тип исполнения: прямой
  • Цвет: черный

• Тип: штекер питанияМонтаж: на кабельРазъем: 5.5 / 2.1 ммМатериал корпуса: пластик
  Винтовые клеммы для провода

• Штекер USB тип A, под шнур, чёрный

• Тип: гнездо питанияМонтаж: на панельРазъем: 5.5 / 2.5 ммМатериал корпуса: пластик
  Металлическая гайка

• Тип: Гнездо XLRКоличество контактов: 3Крепление: на кабельКорпус: металлическийЦвет: черный

• Тип: штекер XLRКоличество контактов: 3Крепление: на кабельКорпус: металлическийЦвет: черный

• Тип: гнездо XLRКоличество контактов: 3Крепление: на кабельКорпус: металлическийЦвет: черный (с синей полоской)

• Тип: Гнездо XLRКоличество контактов: 3Крепление: на кабельКорпус: металлическийЦвет: черный

• Тип: гнездоРазъем: RCAМонтаж: на шнурМатериал корпуса: металлЦвет: черный (красный концевик)
  Золоченые контакты

• Тип: гнездоРазъем: RCAМонтаж: на шнурМатериал корпуса: металлЦвет: черный (черный концевик)
  Золоченые контакты

• Гнездо: XLRКоличество контактов: 3Тип: на проводКорпус:  металл

• Тип: гнездоРазъем: RCAСпособ монтажа: на корпусМатериал: металлЦвет: золотистый (красная шайба)

• Тип: гнездоРазъем: RCAСпособ монтажа: на корпусМатериал: металлЦвет: золотистый (черная шайба)

• Тип: штекерРазъем: RCAДиаметр: 4 ммСпособ монтажа: под шнурМатериал корпуса: металлЦвет: серебристый (черная полоска)

• Штекер RCA, пластик, желтый

  Тип: штекерРазъем: RCAСпособ монтажа: под шнурМатериал корпуса: пластикЦвет: желтый

• Штекер RCA, пластик, белый

  Тип: штекерРазъем: RCAСпособ монтажа: под шнурМатериал корпуса: пластикЦвет: белый

• Штекер RCA, пластик, красный

  Тип: штекерРазъем: RCAСпособ монтажа: под шнурМатериал корпуса: пластикЦвет: красный

• Штекер RCA, пластик, зеленый

  Тип: штекерРазъем: RCAСпособ монтажа: под шнурМатериал корпуса: пластикЦвет: зеленый

• Штекер RCA, пластик, синий

  Тип: штекерРазъем: RCAСпособ монтажа: под шнурМатериал корпуса: пластикЦвет: синий

• Штекер PowerCon, пластиковый

  Штекер: PowerConКоличество контактов: 3Тип: на проводКорпус:  пластиковый

• Штекер PowerCon, влагостойкий

  Штекер: PowerConКоличество контактов: 3Тип: на проводКорпус:  пластиковый влагоустойчевый


• Тип: штекер акустическийДиаметр: 4 ммЦвет: красныйСпособ монтажа: на кабельМатериал: пластик

• Тип: штекер акустическийДиаметр: 4 ммЦвет: черныйСпособ монтажа: на кабельМатериал: пластик

Штекеры-разъемы для блоков питания ноутбуков

Выбор зарядного устройства для ноутбука по типу и размеру штекера – это следующий этап после определения технических характеристик адаптера.

Штекеры (разъемы) бывают многисленных размеров, форм и типов.

Вам следует определить по внешнему виду каким это является типом разъема, при помощи которого он подключается к ноутбуку.

Мы сделали специальную инфографику, в которой можно удобно найти требуемые типы разъемов ноутбучных сетевых адаптеров.

Вид основных штекеров адаптеров ноутбуков

И, напомним, что сила тока, а, значит, и мощность зарядного устройства для ноутбука может быть больше необходимого значения, так как это обеспечит запас мощности (ноутбук возьмет от блока питания столько, сколько ему нужно, а остальное просто останется в зарядном).

Это положительно скажется на рабочей температуре и сроке службы блока питания, поскольку он будет работать под относительно невысокой нагрузкой.

Максимально допустимая мощность

Для начала давайте вспомним уроки физики из школьной программы. Была там такая формула:

Мощность обозначается буквой P, измеряется в Ваттах (Вт). Сила тока обозначается буквой I, измеряется в Амперах (А). Напряжение обозначается буквой U, измеряется в Вольтах (В). Эту формулу я буду использовать для всех расчётов в данном материале.

Когда в статье я буду говорить о максимально допустимой мощности – следует понимать это как ограничение, заложенное разработчиками разъёма питания. На тематических форумах часто можно встретить сообщения из серии «Я подключил через один PCI-E кучу видеокарт и всё у меня хорошо». При качественных материалах, действительно, такая конфигурация может проработать некоторое время, если автор сообщения любитель острых ощущений. При некачественных материалах проблемы могут наступить ещё до того, как через переходник потечёт максимальный ток, допустимый стандартами.

Также стоит сразу определиться с терминами. Подключение питания – это соединение парного устройства, то есть состоящего из двух частей. Эти части в документации и в разговорной речи могут носить разное название. Розеточная часть, как правило, располагается на устройстве (если речь не идёт о переходниках, удлинителях и т.д.). Она может называться: розетка, female, «мама», разъём, гнездо. Вилочная часть, как правило, располагается на конце кабеля и называется: вилка, male, «папа», штекер, коннектор. Все эти названия широко распространены и имеют право на жизнь. В данной статье я буду использовать названия «коннектор» и «разъём».

Кто-то может посчитать это неправильным, но я буду оперировать привычными мне терминами, чтобы не ошибиться самому и не запутать вас.

Теперь поговорим о коннекторах, которые можно обнаружить на современном блоке питания.

Коннектор PCI-E

Именно этот коннектор предназначен для питания видеокарт, часто производители блоков питания делают их красного (а некоторые синего) цвета, бывают 6-контактные и 8-контактные. В современных блоках питания 8-контактный может быть составным, точно так же, как коннекторы, описанные ранее.

Коннектор PCI-E является наиболее востребованным в майнинге. Его назначение – дополнительное питание устройств (видеокарт, в нашем случае), подключенных к шине PCI-Express материнской платы. Согласно спецификациям, 6-контактный обеспечивает 75 Ватт дополнительного питания, а 8-контактный – 150 Ватт. При этом ещё 75 Ватт видеокарта получает от материнской платы (или от райзера).

Курс по видеокартам для майнинга:

• Майнинг на видеокартах NVIDIA, сколько можно заработать
• Майнинг на видеокартах AMD, прибыль и сроки окупаемости

На видеокарте может находиться несколько разъемов для дополнительного питания. Для примера можно взять видеокарту NVIDIA GeForce GTX 980 Ti, её предельная потребляемая мощность, если верить производителям, 250 Ватт. Из них 75 Ватт устройство получает от материнской платы, и требуются ещё коннекторы не менее чем на 175 Ватт. Одного 6-контактого мало (до 75 Ватт), одного 8-контактного или двух 6-контактных (до 150 Ватт) – тоже. Требуется один 6-контактный и один 8-контактный (суммарно до 225 Ватт). Смотрим картинку ниже – так и есть, всё правильно.

Виды разъемов для питания компонентов ПК

Форму и положение разъемов внутреннего блока питания персональных компьютеров регулирует стандарт ATX, пришедший на смену устаревшему AT. Для подключения устройств к источнику электрической энергии в основном применяются:

• ATX 20 (20+4, 24) – для энергоснабжения материнской платы;
• коннектор 4 или 8 пин – для питания процессора;
• Molex – для питания многих периферийных устройств;
• SATA power – для питания жестких или твердотельных дисков;
• PCI Expess – для запитки видеокарт.

Также внутри ПК можно найти и другие разъемы. Некоторые устарели и встречаются редко (например, для питания приводов для гибких дисков), другие только набирают популярность.

Для материнской платы (ATX 20, 24 pin)

Самый большой по габаритам разъем, отходящий от блока питания, подключается к материнской плате. Он содержит 24 гнезда (на плате 24 штырька соответственно). Еще можно встретить разъемы питания устаревших компьютеров на 20 выводов. Распиновка и цветовая маркировка 24-выводного разъема приведена на рисунке.

Назначение выводов разъема ATX 24.

Часть каналов являются сигнальными и служат для управления блоком питания:

• вывод 8 — Power OK (PWR_OK, PWR_good) – сигнал на материнскую плату «питание включено»;
• вывод 16 -Power ON – сигнал от материнской платы, разрешение на подачу напряжения, в режиме ожидания на нем +5 вольт (подтянуто резистором), в режиме разрешения – 0 вольт (на материнской плате соединяется с общим проводом);
• вывод 13 дополнительный коричневый провод — Sense – обратная связь для автоматической регулировки напряжения.

Также надо отдельно отметить напряжение Stand by на фиолетовом проводе (вывод 9). Оно предназначено для питания внутренней схемы БП и одновременно служит в качестве дежурного напряжения для запуска компьютера.

В 20-контактном разъеме отсутствует секция из 4-х крайних выводов – пары 11-12 и 23-24. В новом, 24-контактном коннекторе, эта секция может быть выполнена съемной.

Разъем для материнской платы 20+4.

Инструкция по замене

Сначала обесточиваем компьютер, выдернув вилку его шнура из розетки. Теперь отключаем всю периферию, подключенную сзади. Относим СБ на стол, снимаем левую боковую стенку. Для этого отворачиваем два винта, которые её крепят. Винты могут быть обычными под отвёртку или с увеличенными головками и накаткой на них под пальцы. На фото ниже места установки винтов отмечены кружками.

Сдвигаем стенку немного назад и снимаем. Перед нами куча разноцветных проводов, идущих от БП практически ко всем узлам компьютера. Внимательно изучаем, что и чем подключено к нему, а ещё лучше записываем. Нет, перепутать разъёмы и что-то воткнуть ошибочно во время сборки ПК невозможно — каждому гнезду соответствует вилка конкретного типа.

Но фокус в том, что, кроме подключенных вилок, на проводах блока болтается большое число неподключенных. Тому, кто мало знаком с архитектурой компьютера, разобраться, что должно болтаться, а что мы просто забыли вставить, достаточно сложно. Лучше переписать, что сейчас подключено, а после замены БП просто подключить всё как было.

Все ходы записаны? Можно начинать. Отключаем все периферийные устройства.

Теперь материнская плата. Практически все новейшие платы подключаются двумя или тремя разъёмами — одним большим и одним-двумя маленькими. Все эти разъёмы имеют ключ — воткнуть их неправильно не получится. Поэтому просто отключаем их, не записывая, какой стороной они стояли.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Некоторые разъёмы питания, к примеру, основной материнской платы, имеют защёлку. Поэтому прежде, чем тянуть вилку из платы, внимательно изучаем конструкцию этой вилки

Отключаем материнскую плату, проверяем, что больше ничего к БП не подключено, все шлейфы висят в воздухе.

Поворачиваем системный блок задней стенкой к себе, отворачиваем 4 винта, отмеченных кружками. Они держат БП. Аккуратно вытаскиваем его из системного блока вместе с проводами, следя за тем, чтобы последние ни за что не зацепились.

Дальше — проще. На место старого устанавливаем новый, крепим его теми же винтами.

Подключаем к БП материнскую плату и всю периферию, стараясь ничего не пропустить. Подключаем кабель питания, вставляем вилку в розетку, и если мы ничего не забыли воткнуть, то компьютер готов к работе.

Выходной ток

В нашем примере это 6, 32 Ампера.

Этот параметр, написанный на источниках питания говорит о том, какой ток способен выдать тот или иной адаптер.

А поскольку это штатный блок от ноутбука, то он косвенно, так же сообщает нам, какой ток может потреблять данное устройство.

Краткий вывод! Когда подбираем новый адаптер питания важно, чтобы ток который он выдаёт, был не меньше того значения, которое было в старом адаптере. Иначе устройство начнёт «Голодать» от нехватки, или вообще не станет работать, а адаптер не способный выдавать нужный ток, будет работать в режиме перегрузки и быстро выйдет из строя

Поэтому, адаптер должен выдавать достаточный для устройства ток, но можно и несколько больший, это вполне допустимо. Скажем, если в нашем примере, найти адаптер с параметрами 19 Вольт и выдаваемым током 8 Ампер, то это будет норм!

Иначе устройство начнёт «Голодать» от нехватки, или вообще не станет работать, а адаптер не способный выдавать нужный ток, будет работать в режиме перегрузки и быстро выйдет из строя. Поэтому, адаптер должен выдавать достаточный для устройства ток, но можно и несколько больший, это вполне допустимо. Скажем, если в нашем примере, найти адаптер с параметрами 19 Вольт и выдаваемым током 8 Ампер, то это будет норм!

Устройство возьмёт столько тока, сколько ему нужно, главное что бы адаптер был способен его дать.

А можно ли взять новый адаптер — Мощный, с сильно завышенным током по отношению к потребителю?

Скажем так — Можно ли к устройству, которому для работы достаточен ток 1 Ампер, подключить блок питания способный выдать 10 Ампер? (Разумеется с соблюдением полярности и нужного напряжения)

Ответ: Можно! Устройство возьмёт нужный ему 1 Ампер

Но здесь и перебор с током запредельный делать не желательно, потому как, случись в вашем устройстве поломка, а оно не будет иметь предохранителя, то гореть оно будет «синим пламенем» Так как мощному блоку питания будет по барабану, что там у вас происходит, он будет делать своё дело!

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного — кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

Итоговые цифры

Чтобы было нагляднее, представим значения максимально допустимой потребляемой мощности по линиям с различным напряжением в виде таблицы.

Следующая таблица – максимальная потребляемая мощность разъёмов на различных устройствах, которые могу входить в состав фермы для майнинга.

Полученные таблицы позволят вам определить, какие переходники и для каких целей являются безопасными, а какие – нет. Например:

• Один 8-контактный PCI-E для питания видеокарты (требуется 150 Ватт по линии 12 Вольт, табл. 2) можно подключить от двух 6-контактных PCI-E (суммарно дают 150 Ватт по линии 12 Вольт, табл. 1);
• Два 6-контактных PCI-E для питания видеокарты (требуется суммарно 150 Ватт по линии 12 Вольт, табл. 2) можно подключить от одного 8-контактного PCI-E (даёт 150 Ватт по линии 12 Вольт, табл. 1).
• Один 6-контактный PCI-E для питания видеокарты (требуется 75 Ватт по линии 12 Вольт, табл. 2) можно подключить от одного Molex (обеспечивает 132 Ватта по линии 12, табл. 1), но лучше от двух, учитывая низкое качество таких переходников.
• Один 6-контактный PCI-E для питания райзера (требуется 75 Ватт по линии 12 Вольт, табл. 2) можно подключить от одного Molex (обеспечивает 132 Ватта по линии 12, табл. 1).
• Два райзера с любыми разъёмами (требуют суммарно 150 Ватт) можно подключить от одного 8-контактного PCI-E.

Эти примеры я привел. Но не забывайте, что в этом деле очень многое зависит от качества материалов, из которых они сделаны. По возможности старайтесь избегать их использования.
