Что нужно знать об электрике в бане: теоретические сведения о нормативах, схемах подключения и оборудовании

Подводка силового кабеля к бане

Электропроводку в баню лучше всего подводить от центрального распредщита по выделенной линии электропередачи. Прокладка силового кабеля осуществляется одним из двух способов: в земле или по воздуху.

Кабель в земле

Данный вариант считается самым надежным, хотя и подходит далеко не для всех случаев. Под землей прокладывается так называемый «бронированный кабель», который представляет собой четырехжильный ВБбШв с 10-миллиметровым сечением. Несмотря на дороговизну кабеля, затраты оправдывают себя, поскольку изделие отличается высокой надежностью и прочностью за счет использования металлической оплетки, находящейся между оболочками из пластика. Благодаря таким характеристикам, кабель надежно защищен от механических повреждений, возникающих, в том числе, в результате посягательств грызунов. К тому же целостность кабеля не способна нарушить усадка земли.

Нежелательно для прокладки кабеля использовать металлические трубы, которые не только разрушаются под воздействием ржавления, но и способствуют разрушению кабеля, поскольку в них собирается конденсат. Трубы из металла можно применять лишь на участках прилегания кабеля к стене или столбу.

Ниже представлена инструкция по проведению работ:

1. Копаем траншею глубиной не меньше 70 сантиметров. Дно засыпаем 10-сантиметровым слоем песка. Укладываем кабель. Сверху набрасываем еще 10 сантиметров песка.
2. В здание проводим кабель через втулку, которую размещаем в заранее просверленном отверстии в стене. Втулка защитит провод во время усадки стены.
3. Удаляем с кабеля «броню» перед вводом в электрощит. Далее подключаем жилы к автомату, создавая заземление и защиту от молнии.

Прокладка по воздуху

Монтаж проводки в баню можно осуществить и менее затратным способом — по воздуху. При этом следует учитывать следующие обстоятельства:

1. Если баня находится дальше, чем в 25 метрах, понадобятся опоры для линии электропередачи. Кабель прокладывается при помощи растяжки или на фарфоровых изоляторах.
2. Кабель должен находиться на заданной правилами высоте. К примеру, проезжая часть должна располагаться, по крайней мере, в 6 метрах под проводами, а пешеходная дорожка — в 3,5 метрах. К бане провод прикрепляется на высоте не менее чем 2 метра 75 сантиметров над уровнем земли.
3. Рекомендуется использовать СИП (самонесущий изолированный провод). Эксплуатационный срок этого изделия составляет четверть века. Кабели СИП покрыты атмосферостойким полиэтиленом, а также оснащены стойкими к механическим воздействиям несущими элементами. Сечение провода должно составлять не менее 16 квадратных миллиметров при пропускной возможности в 63 А. При однофазном подключении показатель мощности составляет 14 кВт, при трехфазном — 42 кВт. Основной минус СИП заключается в сложности с вводом в защитный автомат по причине недостаточной эластичности проводов (они с трудом гнутся).
4. СИП вводится в банное помещение через металлическую втулку. При этом кабель направляется не непосредственно в парилку, а в сухое помещение (в парилке алюминиевые провода размещать нельзя). В парилку же направляются провода других марок — NYM, ВВГ или НГ. Оптимальным выбором будут ВВГнг-LS 3х1,5 (для освещения) или ВВГнг-LS 3х2,5 (для розеток). Изоляционный слой ВВГ не горит, а тлеет в случае аварийной ситуации. В качестве переходников рекомендуется применять соединители типа «алюминий-медь». СИП фиксируется анкерными зажимами (натяжителями).

Щиток

Электропроводка в бане, делаемая своими руками, потребует от вас грамотного подхода к содержимому щитка. Если говорить о стандартном его содержимом, то оно таково:

• вводной двухполюсный автомат защиты;
• автоматы защитного отключения по группам потребителей;
• устройство защитного отключения (УЗО).

Как видите, начинки не много, главное — правильно подобрать параметры. И, разумеется, вместо УЗО можно ставить дифференциальный автомат.

Помимо перечисленного нужны следующие вспомогательные детали:

• шины для N и РЕ — рабочего и защитного нуля;
• DIN-рейка, на которую ставятся вводный автомат защиты (АЗ) и УЗО;
• соединительная шина;
• кембрик, с помощью которого делается двойная изоляция проводов;
• пломбировочный бокс для вводного АЗ (автомата защиты);
• соединительные провода, чье сечение соответствует нагрузке.

Количество автоматов зависит от количества групп потребителей. Если никаких силовых установок в бане не будет, то достаточно двух — для освещения и розеток.

СОВЕТ Как вариант, подумайте о том, чтобы разделить группы по помещениям — комната отдыха, моечная, парная, предбанник. В этом случае проще устранять неполадки, а также можно подобрать автомат, соответствующий нагрузке, которая планируется в том или ином помещении.

АЗ выбираются следующим образом: розетки держат до 16 А, а провод, к примеру, 2,5 мм2 — до 25 А, автомат на эту розеточную группу лучше всего поставить на 10А, хотя, если планируется подключать силовые установки с мощностью в несколько киловатт, то лучше ставить АЗ на 16А, но не больше.

ВНИМАНИЕ! Чем меньше величина тока, на который рассчитан АЗ, тем меньше потребителей вы можете подключить одновременно. Это и хорошо, и плохо

Поэтому лучше заранее рассчитывать будущую нагрузку и под нее выбирать оборудование.

Как выбрать правильно УЗО и подключить в щитке?

Номинальный отключающий дифференциальный ток обычно кратко называют «уставкой». Чтобы человека не ударило током, нужна уставка в 30 мА и не более того. А есть противопожарные УЗО, которые защищают проводку от возгорания или повреждения изоляции от старости, у них уставка больше 100 мА.

Защитить человека и проводку можно УЗО с номиналом 10-30 мА. Но не стоит ограничиваться одним устройством, ставя его на всю сеть, потому что у каждого подключенного прибора есть свои допустимые токи утечки. Если они будут суммированы, то УЗО сработает на эту сумму. Именно поэтому электрики советуют ставить протиповожарное УЗО после вводного автомата, а с уставкой 10 мА — на группы потребителей.

ВАЖНО! Номинал автоматического выключателя должен быть равен или быть чуть меньше, чем номинал УЗО. Только не путайте максимальный пропускаемый ток с током утечки (первый — А, второй — мА).. Ниже приводятся схемы последовательного подключения УЗО и автоматов

То и другое подключение допустимо:

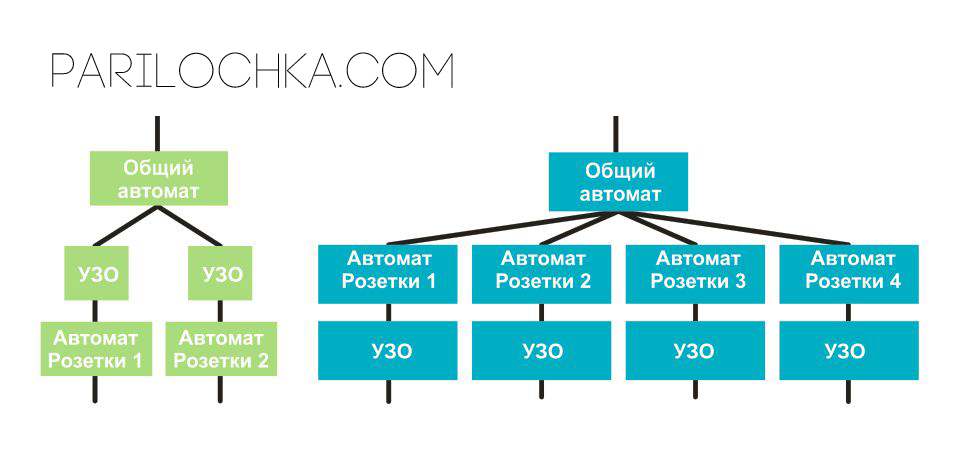

Ниже приводятся схемы последовательного подключения УЗО и автоматов. То и другое подключение допустимо:

Заземление

Провести проводку в баню нельзя без устройства заземления. Особенно это касается саун, в которых установлены электропечи. Предполагается, что вы создадите отдельный контур именно для этого строения.

Ниже мы приводим рисунки, иллюстрирующие традиционный способ устройства заземления на участке. Это конструкция из стальных труб или уголков, сваренных полосами стали в треугольник. Она предполагает размещение на участке, где люди часто не появляются, лучше всего на северной стороне.

Выведенная из-под земли стальная полоса присоединяется к защитному нулю на щитке — лучше, конечно, если удастся дотянуть именно полосу, но можно сделать переход на толстый провод, который и будет заведен в щиток.

КСТАТИ! Альтернативой традиционному заземлению может стать глубинный заземлитель. Это такой штырь, который состоит из сегментов труб — конструкция выбрана для погружения на глубину до 30 м. Это дороже, но прослужит не один десяток лет без профилактики и ремонта.

Да, и не забудьте проверить заземление со специалистами, которые должны выдать вам после этого паспорт, протокол испытаний и два акта — приемки и скрытых работ.

Схемы щитка

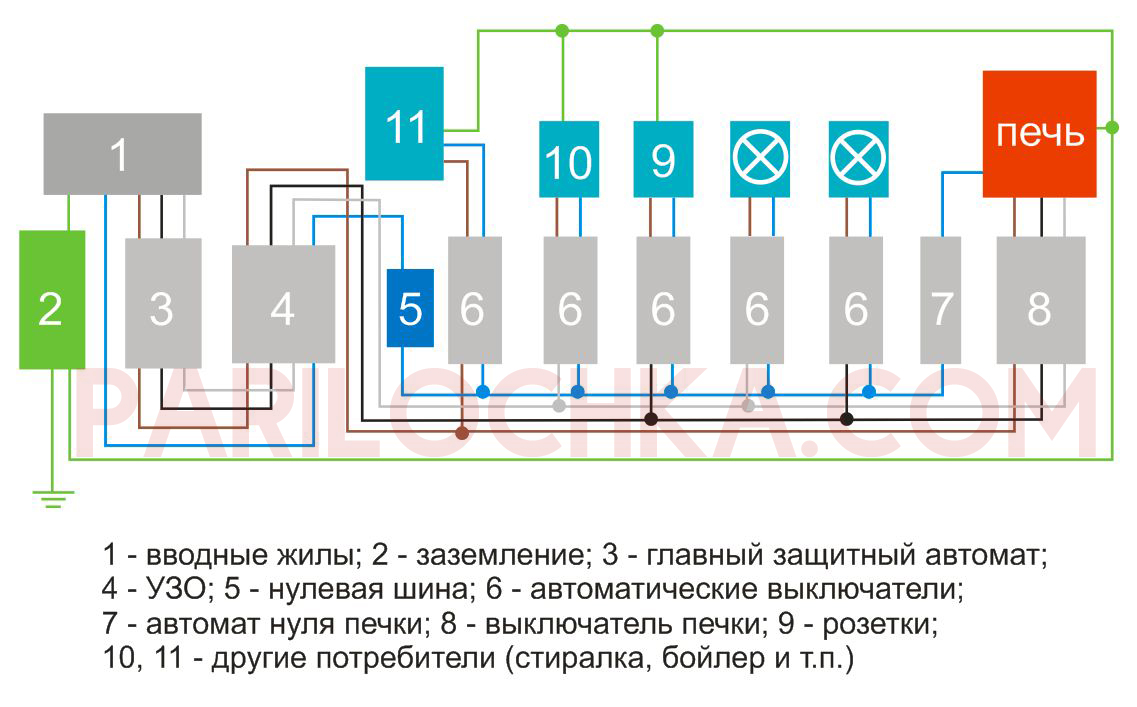

Приводим две схемы, на которых показано примерное (у вас может быть иначе) подключение элементов электрощитка для сетей 220 и 380 вольт:

Как сделать электропроводку в бане с сетью 220 В.

Как сделать проводку в бане с сетью 380 В.

Основные требования

Среди основных требований к проводке в бане выделяют:

• В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
• В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
• Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
• Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
• Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
• Запрещается вести электропроводку над печью.
• Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
• Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
• Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

• Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
• Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
• При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
• Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 – три жилы сечением 6мм²). Ввод в баню – по металлической трубе, недалеко от общего выключателя (рубильника).

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Меры предосторожности при выполнении проводки

1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В. В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях
4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
7. В щитке рекомендуется обозначить все элементы маркером.

Земляной способ проведения электропроводки в баню

Если, по счастливой случайности, ваш электрический кабель не будет проходить по участку по соседству, а на своем участке вы уже закончили все работы на земле, этот способ можна отнести к монтажу скрытой электропроводки. То логичнее всего, ну и конечно же, надежнее провести кабель в земле. Для этого вам понадобится бронированный кабель, ВБбШв, с сечением 10 квадратных миллиметров и жилами из меди. Четырех жильный кабель такого типа, с сечением 10 квадратных миллиметров, ориентировочно будет стоить около 211 рублей за метр погонный.

Такой кабель очень недешевый, но это, пожалуй, единственный его недостаток. А достоинствами этих кабелей является то, что их не перегрызут грызуны, типа мышей или кротов и так как внутри пластиковый оболочки есть крепкая стальная оплетка. Не стоит так же бояться и возможной усадки земли.

При проведении электропроводки в бани, для укладки такого кабеля не рекомендуется пользоваться металлическими трубами, так как они накапливают воду и соответственно конденсат, что вредит, кабели и уменьшает срок его службы. Металлические трубы можно использовать в том случае, если кабель спускается в землю или поднимается из земли по столбу или стенке. В таком случае используется кабель или уголок размером не меньше 1,8 метра.

Для прокладки кабеля, необходимо вырыть траншею в земле, глубиной не меньше семидесяти сантиметров (где-то 3 штыка лопаты). На дно траншеи десятисантиметровым слоем насыпается песок, потом укладывается кабель и сверху, опять засыпается слоем песка. По желанию, можно сделать дополнительную защиту от механических повреждений из кирпича.

Ввод кабеля в постройку тоже надо производить через втулку из стали. Это гарантирует защиту кабеля от усадки и от возможных подвижек деревянной стены. Когда вы будете вводить кабель в щиток, броню необходимо будет убрать и только после этого подключить жилы к входному автомату. Так же рекомендуется сделать молниезащиту и местное заземление.

Особенности монтажа внутренней проводки в бане и сауне своими руками + схема

С работами по монтажу разводки внутри помещения бани или сауны могут справиться многие. Главное — учесть все до мелочей и соблюсти требования, прописанные в ПУЭ.

Основные этапы монтажа проводки в бане:

• Установка щитка;
• Разводка от щитка;
• Подключение светильников;
• Подключение розеток.

Ключевые требования к монтажу электрощитка:

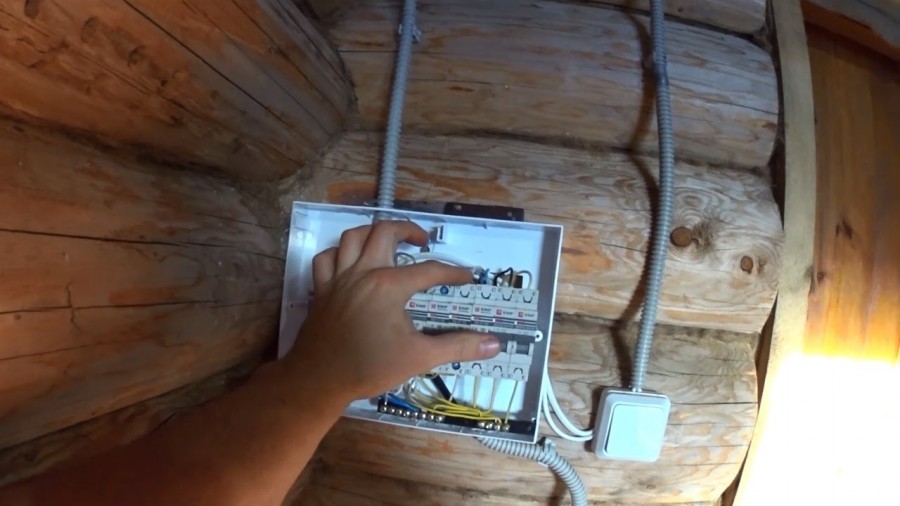

1. Размещать щиток максимально близко к выходу, в месте с хорошей вентиляцией, со свободным доступом и ярким освещением.
2. Выбирайте устройство с корпусом из надёжного материала и высоким уровнем защиты от попадания влаги.
3. Минимальное расстояние от поверхности пола до верхней части устройства — 1,4 м-1,8 м.

Щиток должен быть защищен от влаги и находиться в легкодоступном месте

В состав электрощитка входят:

• УЗО;
• вводной автомат;
• отходящие автоматы.

Для однофазного подключения в основном кабеле находится минимум 3 жилы. В соответствии с требованиями ГОСТ, фазная жила имеет серый цвет (также может быть коричневой или белой) и помещается на верхнюю клемму основного автоматического выключателя. С нижней клеммы она перемычками перемещается к верхним клеммам отходящих выключателей. Её можно переместить туда же распределяющими шинками. Нулевая жила синего или голубого цвета помещается на нулевую колодку. Третья жила жёлто-зелёного цвета, защитная, направляется на защитную колодку. У проводов, идущих к потребителям, фазные жилы подсоединяются к нижним контактам отходящих автоматических выключателей. Вводной кабель и идущие от щитка провода выводятся наружу сквозь гофротрубу.

Делая разводку электрокабеля от щитка, придерживайтесь следующих правил:

• Старайтесь делать разводку исходящего провода одним куском.
• Если стены деревянные, лучше смонтировать проводку открытого типа.
• Нельзя использовать в качестве оболочки проводов ПВХ-трубы, металлические трубы.
• Провода монтируются только вертикально и горизонтально. Недопустимы перекручивания и перегибы.
• Электровыключатели и розетки должны размещаться в предбаннике, тамбуре или комнате для отдыха. В парилке и моечном отделении их монтаж недопустим.
• Жилы кабелей соединяются сварным методом или пайкой.
• Нельзя прокладывать провода над печкой.

В деревянной бане можно сделать открытую проводку

Чаще всего используется однофазное подключение.

Что касается подключения светильников, то размещать их предпочтительно на стенах, на 20 см ниже потолка, но не на самом потолке (где максимальная температура).

Необходимые инструменты

Чтобы монтаж электропроводки проходил без задержек, опытные мастера советуют иметь под рукой следующие инструменты:

1. Стремянку с молотком и строительным шпателем.
2. Перфоратор, набор отверток, шуруповерт, болгарку.
3. Пассатижи с кусачками, сверла разного размера, рулетку, строительный нож, маркер.
4. Удлинитель, инструмент для обжима наконечников кабеля и снятия изоляции.
5. Инструмент для измерительных работ: лазерный уровень, индикаторную отвертку, мультиметр.

Это интересно: Проводка в деревянном доме своими руками — пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая электропроводка + фото и видео

Подробная инструкция по монтажу электропроводки в бане своими руками

Для проведения монтажных работ потребуются:

• электрическая дрель;
• кусачки и инструмент для удаления изоляции;
• рулетка и линейка;
• строительный уровень;
• тестовый прибор для проверки правильности подсоединения;
• комплект отверток.

Согласно нормативам проводка устанавливается открытым способом, но в каркасных строениях владельцы пропускают кабели под вагонкой, улучшая внешний вид помещения.

Проводку крепят открыто или в толщине теплоизоляции, но подобная методика не рекомендуется, поскольку не позволяет проводить периодическую ревизию электрики и увеличивает риск возникновения пожара.

Внутренняя разводка

Алгоритм действий:

1. Подвести магистральный кабель к щитку, установленному внутри помещения.
2. Установить в коробку пакетный переключатель с предохранителем (номинал необходимо рассчитать в соответствии с мощностью потребителей).
3. Смонтировать отдельные автоматы для отделений бани либо сауны (некоторые владельцы обходятся общим пакетным выключателем).
4. Разметить на стенах линии прокладки кабель-каналов и зафиксировать пластиковые элементы.
5. Установить в предбаннике кабель ВВГ, идущий к распределительным коробкам и розеткам.
6. Просверлить стену между моечной и парилкой, вставить защитную гильзу и ввести термостойкий провод, проложенный от распаечной коробки в предбаннике.
7. Подсоединить шнур к плафону освещения (разводка кабелей в парилке не производится).
8. Вывести кабели к дополнительному оборудованию (например, некоторые владельцы устанавливают в предбаннике стиральную машину или проточный водонагреватель).

Подключение электрофурнитуры

Выключатели или розетки крепят на поверхность стены на высоте 950 мм от поверхности пола, оборудование должно оснащаться корпусами с защитой от проникновения влаги и пыли (стандарт не ниже IP44).

Изделия выдерживают попадание капель воды под любым углом, но монтаж узлов допускается только в предбаннике или раздевалке. В моечном отделении на поверхности контактов конденсируется влага, приводящая к короткому замыканию.

Свет

рекомендуемая мощность лампочки накаливания в парилке всего 60 Втгалогеновыесветодиодные

По неведомой нам причине тот факт, что грамотно установленного УЗО (скажем, на 30 мА, способного защитить человека) должно хватать для того, чтобы перестать беспокоиться по поводу опасности 220В в парной, игнорируется в спорах по поводу светодиодного освещения. Но об этом чуть позже.

Схема установки

Чаще всего схема установки света в парилке бани исходит из того, что безопаснее всего располагать источники света в углах, над полками, а дополнительные — под полками. Если же делается светодиодное освещение, то его обычно располагают за спинкой полков и ниже, под полками, где прохладнее. Под полками можно расположить и не только светодиоды, а любые другие годные лампы.

Конечно, не стоит монтировать источник света для парилки в бане в непосредственной близости от печки. По уму рядом с ней вообще ничего, кроме теплоизоляционных материалов быть не должно — мы имеем в виду защиту стенки и пола. Расстояние от печки до ближайшей незащищенной поверхности, как вы знаете, составляет не менее полуметра.

Светильники

Светильникам мы посвятили несколько статей на нашем сайте — это и разбор их составляющих, и подробный рассказ о видах термостойких светильников для саун, и выяснение вопроса о том, нуждается ли русская баня в особенных светильниках.

термостойкостьюпластика

В бане можно ставить любые плафоны и абажуры, какие вам по душе. В моечной, разумеется, вы ставите то, что поставили бы в ванную комнату, в остальном тоже примерно как в квартире.

А вот в парилку ставят очень определенные светильники:

• они должны иметь керамическое основание — оно негорючее и терпимо к жаре;
• плафон из стекла, желательно жаропрочного;
• герметизирующая прокладка из силикона, который не разрушается под действием температуры и защищает внутренности светильника от попадания воды.

Внутрь такого светильника можно поставить обычную лампу накаливания, светодиодную лампу на 220В. Если немного подкорректировать, можно поставить светодиоды на пластине, купленные отдельно.

Светодиодные лампы

Другой вид светильников в парилке — это светодиодные ленты. Их выбирают с классом защиты, который убережет их от порчи при прямом попадании воды. Ленты размещаются так, чтобы их свет не бил в глаза, и чтобы место размещения было наиболее прохладным в парилке — это небольшая высота от пола, к примеру.

Для питания светодиодных лент нужен драйвер (он же — блок питания) или трансформатор понижающий, потому что ленты обычно питаются от 12-вольтовой сети. Основной аргумент при этом не то, что красиво, а то, что вольтаж безопасный. Так и есть, но выше уже говорилось, что с УЗО или дифавтоматом нет причин бояться 220 В.

В продаже можно найти обычные светодиодные лампы, которые запитываются от сети 220В, они имеют стандартный цоколь, который позволяет вкручивать их в патроны для обычных ламп накаливания.

Подробности по поводу видов и особенностей установки светодиодных ламп для парилки бани вы найдете в этой статье.

Основные этапы монтажа электропроводки в бане

Монтаж электропроводки в бане включает в себя несколько основных этапов:

• установку электрического щитка;
• разводку от электрощитка;
• подключение светильников;
• подключение розеток;
• подключение электрической печки, если она есть.

До того как правильно провести электропроводку в баню, ознакомьтесь с правилами монтажа электрического распределительного щитка

Крайне важно выбрать правильное место для его установки, ведь от щитка будет питаться вся банная энергосистема

Следует помнить, что:

• доступ к электрощитку должен быть свободным;
• место, где располагается щиток, надо хорошо проветривать;
• его нельзя обустраивать в парной и иных пожароопасных помещениях;
• в комнате, где установлен электрический щиток, необходимо хорошее освещение.

Если в деревянной бане проложена однофазная электропроводка, питающий кабель обязан содержать как минимум 3 жилы. По новому ГОСТу цвет фазной жилы должен быть серым. Если же провода произведены ранее, то она может быть белой или коричневой. Жилу крепят к верхней клемме вводного автомата, при помощи перемычек фазную жилу с нижней клеммы частично перемещают на верхние клеммы отходящих автоматов или разводят на автоматы посредством распределительных шин.

Нулевую жилу синей или голубой окраски выводят на нулевую колодку, а желто-зеленую защитную жилу — на защитную колодку или на вваренный в щиток болт. Фазные жилы кабелей, которые отходят к нагрузке, подключают к нижним контактам автоматов

Входной и отходящий кабели очень осторожно укладывают в щиток, после чего выводят из него через гофротрубу. УЗО и автоматы монтируют, учитывая уровень нагрузки на кабель. Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Существуют специальные таблицы, по которым можно выбрать подходящие провода в зависимости от мощности приборов, на которых она, как правило, непременно указывается, поэтому на данный аспект следует обратить особое внимание

1. Если в бане будут работать лишь осветительные приборы, их суммарная мощность составит приблизительно 1—2 кВт.

2. Если в бане нет электрической печки, то общая мощность будет колебаться в пределах 5—6 кВт.

Требуется предусмотреть запас мощности порядка 20 %. К примеру, суммарная мощность в бане составляет 5 кВт, следовательно, проводка должна быть рассчитана на 6 кВт. Для такой мощности подходит кабель ВВГнг-LS, обладающий сечением 3×4 — 4 мм2. Кабели, отводимые на освещение, имеют сечение 1,5 мм2 (3×1,5), а на розетки — 2,5 мм2 (3 × 2,5).

Чтобы выбрать входной автомат, надо знать суммарную мощность, рассчитать ток, поделив значение общей нагрузки на напряжение (например, 6000:220 = 27 А).

В помещениях с повышенными температурой и влажностью запрещено монтировать розетки, выключатели и монтажные коробки, так как со временем в них неминуемо скопится влага, что приведет к короткому замыканию.

Но и автомат желательно выбирать с запасом. В данном случае он должен быть рассчитан на 32 A.

В самом щитке нужно подписать каждый автомат, указав, за какие именно электрические приборы он отвечает.

Рядом с электрическим щитком желательно повесить схему электропроводки строения. Не рекомендуется забывать о подключении УЗО: они отключают источники питания, если те по какой-то причине контактировали с водой. Это позволит спасти жизни посещающих баню людей. От возгорания обезопасит устройство защитного отключения с током отсечки. Все жилы в клеммниках должны быть прочно зафиксированы, чтобы избежать нагревания участка из-за неплотного зажима.

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

• отвертками для электромонтажных работ;
• плоскогубцами и ножом;
• изолентой;
• строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
• дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

• перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
• материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
• шпатели.

Похожие записи:

Интерфейс i2c и arduino Как создать чертеж онлайн Плата arduino uno r3: схема, описание, подключение устройств Arduino Электропроводка в спальне своими руками Ток утечки аккумулятора автомобиля: норма и измерение
