Как рассчитать и выбрать токоограничивающий резистор для светодиодов

Содержание

Расчет подключения светодиодов в схемах на 12 и 220 воль т

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 воль т в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

Uпит = 12В – напряжение в автомобильном аккумуляторе;
Uпад = 2,2В – питающее напряжение светодиода;
I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 воль там. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 воль т. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит. -Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В.

Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Подключаем светодиоды

Как правильно подключить лампочку на 12 вольт в авто своими руками? Неважно, мигающую или нет, в фару или панель приборов, об этом мы расскажем далее. Рассмотрим пример подключения своими руками на модуле, учитывая несколько нюансов (схемы вы найдете ниже):

Рассмотрим пример подключения своими руками на модуле, учитывая несколько нюансов (схемы вы найдете ниже):

Панельки, то есть кластеры, рассчитываются на питание 12 вольт, такие устройства можно без проблем подключить к проводке авто и наслаждаться мигающими или просто яркими огоньками. Однако такие устройства обладают определенным недостатком — когда обороты мотора будут изменяться, яркость также будет то снижаться, то увеличиваться. Пусть это не критично, но глазу все же будет заметно. Но также нужно учесть, что такие кластеры хорошо светят тогда, когда напряжение в сети составляет 12.5 вольт, то есть если у вашем авто напряжение низкое, то светить лампочки будут слабо.
Сам по своей конструкции кластер состоит из самих диодов, а также резистора. Резисторы — это важный элемент любого кластера. На каждые три лампочки устанавливается один резистор, предназначенный для гашения лишнего напряжения. Если вы приобретаете ленту для фар, то, возможно, вам придется ее подрезать. При установке в фары нужно учитывать, что обрезать ленту необходимо в определенных местах.
Подключение светодиодов 12 вольт с резисторами в фары авто осуществляется последовательно. Вам необходимо сделать кластер, то есть подключить по очереди необходимое число лампочек друг к другу, а два вывода, которые будут находиться по краям — к сети авто. В этом случае речь идет о белых диодах, мощность которых составляет 3.5 W. То есть для сети с напряжением 12-14 вольт понадобится три лампочки, которые в общем будут потреблять не 12, а 10.5 вольт. Поскольку диоды обладают плюсом и минусом, последовательное соединение осуществляется таким образом, чтобы плюс одного элемента соединился с минусом другого (автор видео — Роман Щербань).

Пока еще кластер нельзя подключать напрямую своими руками, последовательно необходимо включить также резистор, то есть сопротивление. Показатель сопротивления должен быть равен 100-150 Ом, а мощность резистора должна составлять 0,5 Вт. Что касается резистора, то найти его — не проблема.

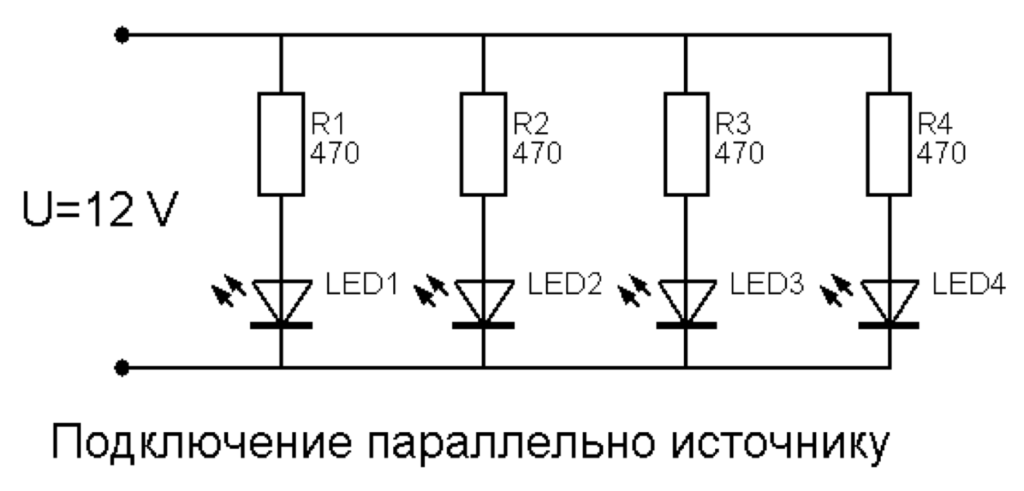

Подключение параллельно

При параллельном способе соединения своими руками вам потребуется подключить несколько цепей, каждая из которых будет состоять из трех лампочек и одного резистора сопротивления. В этом случае плюс подключается только к плюсу, соответственно, минус — только к минусу. Если подключается один автомобильный диод, то понадобится резистор с сопротивлением 550 Ом, для двух — сопротивление 300 Ом и т.д. Если информация вам непонятна, то изучите закон Ома.

Для сборки цепи своими руками вам потребуется только мультиметр.

Рассмотрим пример с диодом на 3.5 В и током 20 мА:

Сначала при помощи прибора следует произвести замеры показателя напряжения там, где вы планируете ставить лампу. Необходимо учитывать, что этот показатель может различаться в зависимости от места. К примеру, измерив напряжение, вы получаете 13 В.
Далее, от полученного показателя (в нашем случае 13 вольт), необходимо отнять 3.5 вольта светодиодной лампочки, в итоге вы получаете 9.5 В. Есть формула Ома, по которой делаются все соответствующие замеры. В ней указано, что ток измеряется в амперах, то есть показатель 20 мА равен 0.02 А.
Аналогичным образом по формуле следует понять, какое должно быть сопротивление. То есть полученный показатель 9.5В делится на 0.02 А. В итоге мы получаем 475 Ом.
Чтобы не допустить возможного перегревания резистора, необходимо заранее понять, какая должна быть мощность. Чтобы сделать это, следует напряжение умножить на ток, то есть 9.5*0.02. Показатель мощности составит 0.19 Вт. Но для того, чтобы все работало без перебоев, следует использовать небольшой запас, пусть мощность будет 0.5-1 Вт.
Затем мультиметр необходимо переключить на режим замера тока. Ваша задача заключается в том, чтобы измерить ток в разрыве сети между лампочкой и резистором. Заранее установите на приборе значение в 10А, далее, плюс АКБ подключается к плюсу мультиметра, а его минус подсоединяется к плюсу лампочки.
В итоге показатель на экране прибора должен составить около 20 мА. Поскольку на устройствах (диодах и резисторах) может быть разброс показаний, показатель будет различаться. Учтите, чем больше в лампочку будет попадать тока, тем мощнее она будет работать. Разумеется, слишком высокая яркость отражается на ресурсе эксплуатации лампы, соответственно, оптимальным вариантом будет выбрать ток 18 мА.

Схема подключения лампочки и резистора к прибору

Варианты подключения

Самое время ознакомиться с основными вариантами подключения.

К одному резистору

Типичная схема подключения.

Как мы уже выяснили выше, светодиод имеет полярность. Поэтому он подключаетсяк источнику питания постоянного напряжения. Самые распространенные виды потребляют около 10-20 мА. По сути – это главная характеристика детали. Вторым параметром указывают падение напряжения. Для обычных светодиодов оно находится в пределах 2-4 В.

Единственная правильная схема подключенияосуществляется с токоограничивающим резистором. Он подбирается по закону Ома. Сопротивление рассчитывается как разница напряжения источника и падения напряжения, деленная на произведение максимального тока диода и коэффициента надежности (обычно равен 0,75).

Также необходимо вычислить мощность резистора. Она рассчитывается по простой формуле: разница напряжения источника и падения напряжения в квадрате, деленная на сопротивлениев омах.

Последовательное подключение нескольких LED

Принципиальная схема последовательного подключения.

Последовательное подключение – это установка двух и более светодиодов в один ряд. В данной схеме также используется один токоограничивающий резистор. Формула расчета аналогична для единичного диода, но падение напряжения суммируется.

Для примера возьмем наш теоретический светодиод белого цвета на 3 вольта и 20 mA. Мы последовательно подключаем три единицы. Таким образом, сумма нашего падения напряжения составит 9 вольт. Остаток в три вольта делим на силу тока в 0.02 ампера с коэффициентом надежности 0,75. В результате мы узнаем что нам потребуется один резистор на 200 Ом.

Каждый диод к отдельному резистору

Принципиальная схема параллельного подключения.

В данной схеме каждый светодиод подключается к плюсу и минусу источника питания. Несмотря на то, что в Сети можно найти схемы с одним общим резистором, на практике такое решение нецелесообразно. Даже в одной партии диоды различаются по параметрам потребляемого тока и падения напряжения. В итоге мы получим разную интенсивность свечения диодов. Сопротивление рассчитывается для каждого диода отдельно.

Расчет резистора светодиода (по формулам)

При расчете вычисляют две величины:

Сопротивление (номинал) резистора;
рассеиваемую им мощность P.

Источники напряжения, питающие LED, имеют разное выходное напряжение. Для того чтобы выполнить подбор резистора для светодиода нужно знать напряжение источника (U_ист), рабочее падение напряжения на диоде и его номинальный ток. Формула для расчета выглядит следующим образом:

R = (U_ист — U_н) / I_н

При вычитании из напряжения источника номинальное падение напряжения на светодиоде – мы получаем падение напряжения на резисторе. Разделив получившееся значение на ток мы, по закону Ома, получаем номинал токоограничивающего резистора. Подставляем напряжение, выраженное в вольтах, ток – в амперах и получаем номинал, выраженный в омах.

Электрическую мощность, рассеиваемую на гасящем сопротивлении, вычисляют по следующей формуле:

P = (I_н)2 ⋅ R

Исходя из полученного значения, выбирается мощность балластного резистора. Для надежной работы устройства она должна быть выше расчетного значения. Разберем пример расчета.

Пример расчета резистора для светодиода 12 В

Рассчитаем сопротивление для LED, питающегося от источника постоянного напряжения 12В.

Допустим в нашем распоряжении имеется популярный сверхяркий SMD 2835 (2.8мм x 3.5мм) с рабочим током 150мА и падением напряжения 3,2В. SMD 2835 имеет электрическую мощность 0,5 ватта. Подставим исходные значения в формулу.

R = (12 — 3,2) / 0,15 ≈ 60

Получаем, что подойдет гасящий резистор сопротивлением 60 Ом. Ближайшее значение из стандартного ряда Е24 – 62 ома. Таким образом, для выбранного нами светодиода можно применить балласт сопротивлением 62Ом.

Теперь вычислим рассеиваемую мощность на сопротивлении.

P = (0,15)2 ⋅ 62 ≈ 1,4

На выбранном нами сопротивлении будет рассеиваться почти полтора ватта электрической мощности. Значит, для наших целей можно применить резистор с максимально допустимой рассеиваемой мощностью 2Вт.

Осталось купить резистор с подходящим номиналом. Если же у вас есть старые платы, с которх можно выпаять детали, то по цветовой маркировке можно выполнить подбор резистора. Воспользуйтесь формой ниже.

На заметку! В приведенном выше примере на токоограничительном сопротивлении рассеивается почти в три раза больше энергии, чем на светодиоде. Это означает, что с учетом световой отдачи LED, КПД нашей конструкции меньше 25%.

Чтобы снизить потери энергии лучше применить источник с более низким напряжением. Например, для питания можно применить преобразователь постоянного напряжения AC/AC 12/5 вольт. Даже с учетом КПД преобразователя потери будут значительно меньше.

Параллельное соединение

Довольно часто требуется подключить несколько диодов к одному источнику. Теоретически, для питания нескольких параллельно соединенных LED, можно применить один токоограничивающий резистор. При этом формулы будут иметь следующий вид:

R = (U_ист — U_н) / (n ⋅ I_н)

P = (n ⋅ I_н)2 ⋅ R

Где n – количество параллельно включенных ЛЕДов.

Почему нельзя использовать один резистор для нескольких параллельных диодов

Даже в «китайских» изделиях производители для каждого светодиода устанавливают отдельный токоограничивающий резистор. Дело в том, что в случае общего балласта для нескольких LED многократно возрастает вероятность выхода из строя светоизлучающих диодов.

В случае обрыва одного из полупроводников, его ток перераспределится через оставшиеся LED. Рассеиваемая на них мощность увеличится и они начнут интенсивно нагреваться. Вследствие перегрева следующий диод выйдет из строя и дальше процесс примет лавинообразный характер.

Пример правильного подключения резистора

Можно ли обойтись без резисторов?

Действительно, в некоторых случаях можно не использовать токоограничивающий резистор. Рассмотренный нами светодиод можно напрямую запитать от двух батареек 1,5В. Так как его рабочее напряжение составляет 3,2В, то протекающий через него ток будет меньше номинального и балласт ему не потребуется. Конечно, при таком питании светодиод не будет выдавать полный световой поток.

Иногда в цепях переменного тока в качестве токоограничивающих элементов вместо резисторов применяют конденсаторы (подробнее про расчет конденсатора). В качестве примера можно привести выключатели с подсветкой, в которых конденсаторы являются «безваттными» сопротивлениями.

Немного теории

Светодиод характеризуется двумя основными параметрами: номинальным прямым током и прямым падением напряжения, измеренным при этом токе. Оба значения являются паспортными и на их основании можно сделать вывод о мощности потребления светодиода. Плавно увеличивая один из параметров (например, напряжение), мультиметром можно фиксировать второй параметр (ток).

В результате получится ещё один важнейший параметр, присущий любому диоду – вольт-амперная характеристика (ВАХ). Она является нелинейной и наглядно доказывает то, что даже незначительное превышение номинального прямого напряжения ведёт к резкому росту тока и, следовательно, к деградации кристалла полупроводника.

Кроме этого, все светоизлучающие диоды имеют низкое обратное напряжение (около 5 В). Поэтому перед первым включением светодиода нужно повторно убедиться в соблюдении полярности. Для защиты светодиода от переполюсовки встречно параллельно ему можно установить обычный диод с большим обратным напряжением.

Параллельное подключение

Параллельное подключение светодиодов встречается довольно редко. Для того чтобы лампы не перегорали, используется контактный модулятор. Если рассматривать вариант со светодиодной лентой на 12 В, то целесообразнее применять импульсный трансивер. На рынке он продается с системой защиты. В среднем параметр проводимости тока у него не превышает 30 мк. Усилители для подключения используются редко. Для того чтобы регулировать мощность светового потока, разрешается применять триггеры.

Если рассматривать двухразрядные модификации, то конденсаторы применяются с одним переходником

Также важно отметить, что уровень номинального сопротивления зависит от пропускной способности резистора. Если рассматривать вариант подключения с трехразрядным триггером, то конденсаторы применяются без переходника

В данном случае модулятор разрешается использовать лишь с тиристором. Фильтры для стабилизации напряжения устанавливаются редко.

Характеристики светодиодов

Для начала следует твердо усвоить, как работает светодиод и какими ключевыми характеристиками обладает. Это упростит понимание нижеизложенного материала и исключит часто допускаемые автолюбителями ошибки.

Стандартный светодиод имеет всего два важных параметра:

1. Падение напряжения (В).

2. Ток питания (мА).

Первая характеристика указывает на то, какое напряжение будет падать на работающем светодиоде. Этот параметр никак не означает, что для его питания необходимо точно столько же вольт. Стандартный светодиод с падением напряжения 3,2 В вполне можно подключить и к 12 В и даже к 220 В, но не ниже, чем к 3,2 В. Светодиод напряжением не питается, а его параметр 3,2 В означает, что после него напряжение в сети понизится на 3,2 В.

Светится светодиод как раз благодаря тому, что через него протекает ток. И его сила обязательно должна быть в пределах указанного для конкретного изделия значения. Например, все тот же стандартный маломощный светодиод потребляет 20 мА. Это значит, что если ток, который через него проходит, будет значительно большим, то он выйдет из строя.

Следовательно, для нормальной работы светодиода необходимо обеспечить стабильный ток в известных пределах. А вот чтобы его свечение не было мерцающим, необходимо стабилизировать имеющееся в сети напряжение.

Подключение сверхярких и мощных led к 12 В

В мощных и сверхярких светодиодах при свечении напряжение снижается на 3,5 вольт, среднее потребление тока 350 мА, мощность от 1 W. Автомобильный аккумулятор не подходит для прямого подключения такого источника света. Самый простой выход из ситуации – последовательно подключить к цепочке сопротивление, гасящее вольтаж. Это значит, что требуется расчет его параметров.

Сопротивление: R=(Uпит. – Uд)/Iд.

Мощность сопротивления: P=I2*R

Если купить деталь с полученной мощностью трудно, необходимо выбрать детали, дающие нужные показатели при параллельном подключении.

https://youtube.com/watch?v=hIqnUVk9XRo

Способы подключения светодиодов к ИП на 12 вольт

Чтобы подключить к 12 вольтам стабилизированного источника питания один светодиод на 3 В, придётся компенсировать излишек (примерно 9 В) на резисторе или стабилитроне. Это крайне неэффективно, так как основная часть энергии будет рассеиваться на вспомогательных элементах цепи.

Для повышения КПД схемы светодиоды соединяют последовательно по три штуки. Если учесть, что падение напряжения на наиболее распространенных белых светодиодах примерно 3,3 В, то для погашения оставшихся 2 В (12-3,3*3=2) достаточно одного маломощного резистора. Светодиоды желтого и красного цвета свечения можно объединять последовательно по 5 штук, так как их падение напряжения не превышает 2,2 В.

В идеале, перед расчетом резистора нужно точно знать рабочее напряжение каждого светодиода. Его можно взять из паспорта либо измерить самостоятельно. Замер производят на включенном светодиоде, через который протекает номинальный ток. Затем по закону Ома определяют номинал и мощность токоограничивающего резистора: R=U_пит-(U_LED1+ U_LED2+…+ U_LEDn)/I_LED. P=(U_пит-(U_LED1+ U_LED2+…+ U_LEDn))*I_LED.

Более подробно о расчёте и выборе резистора написано в данной статье.

Сегодня некоторые производители выпускают светодиоды с высоким падением напряжения. К ним можно отнести и светодиоды 12 вольт, подключение которых необходимо выполнять строго через источник стабилизированного тока.

Также отдельным случаем является подключение светодиодной ленты к источнику питания 12 В. Здесь схема подключения гораздо проще, так как не нужно стабилизировать ток, а ограничительный резистор есть в каждой группе из нескольких светодиодов. Самым простым и недорогим вариантом включения светодиодной ленты является использование блока питания от компьютера. Для этого достаточно соединить плюс ленты с жёлтым (+12 В), а минус ленты – с чёрным (общим) проводом.

Свои нюансы имеют и COB-матрицы. Наравне с другими светодиодами они должны работать от драйвера и, в зависимости от условий, их яркость можно регулировать путём изменения тока. В паспорте к COB-матрице обязательно указывается рабочий ток и примерное падение напряжения при этом токе.

Конструировать светодиодный светильник на базе COB-матрицы с питанием от блока 12 В не корректно по нескольким причинам. Даже если падение напряжения на матрице близко к 12 В, то её можно подключить к такому же стабилизированному блоку питания только через ограничительный резистор. В результате ток будет ниже номинала, при этом снижается яркость и эффективность всего устройства.

Разрешить ситуацию можно путём добавления в цепь питания преобразователя напряжения в ток. Для этого к выходу ИП на 12 В подключают плату низковольтного драйвера, выходной ток которого равен току потребления COB-матрицы. Такие преобразователи выпускаются серийно и имеют низкую цену, широкий диапазон рабочих токов и напряжений, компактные размеры. Для высоковольтных светодиодов и сборок (с прямым напряжением более 12 В) подбирать следует драйвер повышающего типа. При желании преобразователь с нужными параметрами можно собрать своими руками.

Инструкция по подключению светодиодов

Как подключить светодиод в свой автомобиль? Какое сопротивление для светодиода нужно подобрать? Нужно ли использовать резисторы?

Ниже расскажем, как должен подключаться диодный модуль:

Процедура подключения светодиодов к 12 вольтной сети начинается с расчета питания. Основным недостатком кластеров является то, что их яркость будет зависеть от изменения количества оборотов двигателя. Если обороты падают, мощность тоже будет снижаться

Учитывайте тот факт, что наиболее оптимальным показателем для хорошего свечения кластеров является параметр 12.5 вольт напряжения — если оно будет ниже, то свечение будет слабым.
Конструкция кластера включает в себя диодный элементы и резистор, который, кстати, является важной составляющей любого кластера. Резисторное устройство, использующееся для погашения лишнего напряжения, ставится из расчета одна штука на три диодных элемента

Так что если вы купили целую ленту для установки в оптику, то скорее всего, вам нужно будет ее обрезать. Причем обрезание должно осуществляться только на определенных отрезках.
Процедура подключения производится последовательным образом. То есть вам нужно будет сначала сделать кластер, подключив по очередь несколько диодов друг к другу, а конца кластера соединяются с бортовой сетью. В качестве примера рассмотрим белые диодные компоненты с мощностью 3.5 вольт. Для обычной бортовой сети на 12 В вам потребуется три диодной лампочки, которые в общей сложности будут потреблять 10.5 вольт. Последовательное подключение означает, что положительный вывод одного компонента следует подключить к отрицательному выводу другого.
Напрямую подключать кластер пока не нужно, последовательным образом соединяется сопротивление, то есть резистор. Нужно учитывать, что сопротивление должно составлять около 100-150 Ом, а параметр мощности резистора должен быть 0.5 Вт (автор видео — канал Авторемонт и тюнинг).

Параллельный способ подключения

Чтобы подключить светодиод к 12 вольтам параллельным способом, выполните следующие действия (рассмотрен пример с диодным элементом на 3.5 вольта и током 20 мА):

Измерьте напряжение на том участке, где будет подключен источник освещения, чтобы удостовериться в том, что соединение будет эффективным. Например, это 13 вольт.
После этого от 13 вольт отнимается 3.5 вольта диода, получается 9.5 вольт. Все замеры делаются по формуле Ома — в нашем случае 20 мА делится на 100, получается 0.02 А.
По этой же формуле производится вычисление сопротивления, для этого 9.5 вольт нужно поделить на 0.02. В результате узнаем, что нам нужен резистор на 475 Ом.
На следующем этапе производится вычисление мощности — это нужно знать для того, чтобы предотвратить перегрев резисторного элемента. По нашим параметрам 9.5 умножается на 0.02 — получаем 0.19 Вт. Для предотвращения возможных сбоев мощность можно взять с запасом.
Далее, при помощи мультиметра осуществляется замер тока на участке между диодным источником освещения и резисторным элементом. После этого на тестере ставится значение 10 ампер, а положительный вывод прибора надо подключить к плюсу аккумулятора, отрицательный вывод — к плюсу лампы.
В конечном итоге на дисплее мультиметра должен появиться показатель в районе 20 мА. В зависимости от источника освещения, а также используемого сопротивления, параметры могут отличаться.
