Подбор сечения
Правильный подбор этого параметра – один из главных ключей в выборе правильного провода.
Для правильного подбора необходимо высчитать потребление усилителя и дополнительного оборудования. Чтобы произвести подсчёт требуется сложить номинальную мощность каналов, умножить её на 2 (максимальная мощность) и поделить на 13 (напряжение бортовой сети). Например, чтобы высчитать сечение для стандартного 4-канального сабвуфера мощностью в 50*4ВТ необходимо произвести расчет по следующей формуле: 4*50*2/13 = 30. Это значит, что усилителю нужно 30Ампер.
После этого требуется высчитать длину провода. Большинство автолюбителей устанавливают дополнительное оборудование под передними сидениями или в багажнике. Для установки под сидениями потребуется около 3 м кабеля, а для установки в багажник – 5 м.
После вышеописанных подсчётов необходимо подобрать сечение, найдя нужное значение в таблице:
Сила тока (Ампер) | Размер провода (м) | |||||||
0-1.2 | 1.2-2.1 | 2.1-3.0 | 3.0-4.0 | 4.0-4.9 | 4.9-5.8 | 5.8-6.7 | 6.7-8.5 | |
Площадь сечения (Ga) | ||||||||
300-225 | 1/0 | 1/0 | 1/0 | 1/0 | 1/0 | 1/0 | 1/0 | 1/0 |
225-150 | 2 | 1/0 | 1/0 | 1/0 | 1/0 | 1/0 | 1/0 | 1/0 |
150-125 | 2 | 2 | 2 | 2 | 1/0 | 1/0 | 1/0 | 1/0 |
125-105 | 4 | 4 | 4 | 2 | 2 | 2 | 1/0 | 1/0 |
105-85 | 4 | 4 | 4 | 2 | 2 | 2 | 2 | 2 |
85-65 | 4 | 4 | 4 | 4 | 2 | 2 | 2 | 2 |
65-50 | 8 | 8 | 4 | 4 | 4 | 4 | 4 | 2 |
50-35 | 8 | 8 | 8 | 4 | 4 | 4 | 4 | 4 |
35-20 | 8 | 8 | 8 | 8 | 8 | 4 | 4 | 4 |
20-0 | 10 | 10 | 8 | 8 | 8 | 8 | 8 | 8 |
Это значит, что зная необходимые характеристики, подобрать площадь поперечного сечения не составляет труда и выбрать провода можно самостоятельно.
Измерения
Сопротивление провода
Испытывали отрезки проводов по десять метров длинной. Разматываем провода по всей длине, чтобы не было ни каких “индуктивных наводок”. Обычно, ни кто не подключает провода большой длинны к акустике. Отмеривается провода ровно столько, сколько нужно для удобного подключения акустики и не делается лишних скруток (в бухты).
Скручиваем с одной стороны зачищенные провода, а с другой подключаемся тестером для замера сопротивления. Физически, получается, что мы измеряем длину одной жили длинной в 20 метров.
Замеряем акустический провод Oehlbach. На тестере показания – 0,2 Ома.
Подключаем к тестеру электрический провод. С одной стороны проводники зачищены и соединены, а с другой стороны провода – получаем показания. Тестер показывает – те же 0,2 Ома.
На этом и закончили измерения сопротивлений проводов. Ни какой разницы нет, потому переходим к следующим замерам.
Измерение проводов под нагрузкой
Для измерений используем осциллограф, генератор и резистивную нагрузку.
Первым возьмем для измерений акустический провод Oehlbach.
Подключаем акустический провод к усилителю. Другой конец провода подключен к резистивной нагрузке 4 Ома. Одним щупом подключаемся к выходу усилителя, а вторым к нагрузке.
1. Генератором подаем частоту 100 Герц на вход усилителя, и регулятором громкости добиваемся, чтобы на выходе усилителя получилась мощность в сто ватт.
При выходной мощности усилителя – 100 ватт, на его выходе, при нагрузке в 4 Ома, получается напряжение 20,1 Вольт. А на конце кабеля, в месте подключения нагрузки, получаем 19,6 Вольт. Иначе сказать, имеем потери напряжения в 0,5 Вольт на 10 метрах акустического кабеля.
2. Увеличим частоту и проведем замеры на 1000 Герц. Процесс – тот же самый. Но падение напряжения иное. На выходе усилителя, напряжение – 20,1 Вольт. На другом конце получаем практически те же – 19,7 Вольт. Падение на 10 метрах провода – 0,4 Вольт.
3. Зададим частоту, почти по максимуму слышимого диапазона, в 16 кГц. Напряжение на выходе усилителя – 20,1 Вольт. На другом конце получаем практически те же – 19,0 Вольт. Итого, потери в проводе – 1,1 Вольт.
Все те же манипуляции проведем с обычным медным (электрическим) кабелем.
1. Задаем частоту в 100 Герц. На выходе усилителя – 20,3 Вольт. На другом конце получаем практически те же – 19,6 Вольт. Падение напряжения – 0,7 Вольт.
2. На частоте в 1000 Гц, на выходе усилителя имеем 20,1 Вольт. Замечательно. Но при замерах на нагрузке, получается нечто интересное! На второй точке замера обычного электрического кабеля мы имеем те же – 20,1 Вольт! Вот это номер!
3. Зададим частоту в 16000 Герц. Напряжение на выходе усилителя – 20,3 Вольт. На другом конце, через десять метров, – 19,4 Вольт, получаем потери в проводе – 0,9 Вольт.
Результаты измерений
Было проведено ещё несколько “контрольных” замеров. Выведено среднее значение, но практически во всех измерениях, показания были похожи. Отличия были всего в пару десятых. Потому отобразим данные, для наглядности первых замеров.
Частота, (Гц) | провод Oehlbach, падение напряжения, (Вольт) | Электрический провод, падение напряжения, (Вольт) |
100 | 0,5 | 0,7 |
1000 | 0,4 | 0,0 |
16000 | 1,1 | 0,9 |
Как определить плюс и минус на динамике
В сильно изношенных, динамиках с сомнительным происхождением и акустических колонках сведения о полярности могут отсутствовать. В этом случае полярность динамиков определяется при помощи простых опытов.
Мультиметром
Сопротивления динамиков маленькое (от 2 до 4 Ом). Его можно проверить при помощи мультиметра, но оно одинаково звонится в две стороны. Однако при соединении красного (положительного) щупа с «+» динамика, отрицательного (черного) с «минусом» динамика диффузор немного переместится вперед (по направлению к слушателю). Это перемещение лучше определить на ощупь пальцем, а не визуально.
С помощью батарейки
При соединении плюса батарейки с + динамика, минуса батарейки с минусовым контактом динамика также произойдет фронтальное перемещение диффузора, по которому можно сфазировать динамики. Даже если сфазировать все динамики в обратной полярности, качество звучания будет такое же, как в прямой. Главное, чтобы все динамики работали в одной фазе. Подключать батарейку следует на короткое время (одна-две секунды), иначе можно «спалить» динамик.
Видео — как узнать полярность динамика:
https://youtube.com/watch?v=Msr8DnX-MlY
Проверять полярность динамиков и колонок при помощи автомобильного аккумулятора, зарядного устройства ни в коем случае нельзя. Даже кратковременное подключение динамика к АКБ может вывести его из строя.
При помощи батарейки и листа бумаги
Иногда (например, в колонке) диффузор динамика закрыт сеткой или тканью. В этом случае на ее поверхность можно положить легкий лист бумаги. В момент подачи напряжения лист бумаги будет перемещаться вперед или назад за счет звукового давления воздуха. По направлению перемещения можно судить о полярности.
Какие характеристики наиболее важны для высококачественной передачи сигнала?
С технической точки зрения кабель можно охарактеризовать тремя физическими величинами:
- Сопротивление.
- Индуктивность.
- Емкость.
Материал и сопротивление. Сопротивление, пожалуй, самый важный параметр для передачи аудио сигнала. 99% акустических кабелей делают из меди, т.к. у этого металла самое маленькое удельное сопротивление – 0,0175 мкОм*м. Меньше только у серебра — 0,016 мкОм*м, однако стоимость акустического кабеля из этого металла в разы превышает стоимость медного.
Существует понятие бескислородной меди. Это чистая медь, изготовленная особым способом – процент содержания примесей в такой меди значительно меньше, чем в обычной, и показатель проводимости лучше – для лучшей марки М00 удельное сопротивление составляет 0,01707 мкОм*м. Именно такую медь применяют при производстве высококачественных акустических кабелей.
Скин-эффект, называемый также поверхностным эффектом, о котором очень много сказано, влияет на уровень сопротивления в кабеле. Обусловлен этот эффект тем, что ток при прохождении через проводник распределяется неоднородно, плотность тока у поверхности проводника больше, чем в его центре. Наиболее актуально влияние скин-эффекта для высоких частот, где плотность тока в центре проводника чрезвычайно мала, он весь распределяется по поверхностному слою, и как следствие – площадь используемого сечения уменьшается, а сопротивление возрастает. Однако, в конечном итоге, влияние поверхностного эффекта на качество звука для рядового пользователя вряд ли будет заметно.
Существуют кабеля с комбинированным применением нескольких металлов. Например, омедненный алюминий – когда алюминий покрыт слоем меди, или медный проводник покрыт серебром. Лучше такие кабеля, или нет – вопрос спорный, в большинстве случаев это лишь стремление производителя увеличить собственную прибыль, а не улучшить качество.
Длина кабеля. Правило, которое знакомо практически всем – чем меньше длина кабеля, тем лучше. При увеличении длины сопротивление кабеля растет, также увеличиваются шансы появления помех и шумов.
В случае, когда необходима большая длина кабеля, или если рядом находится большое количество источников наводок и помех, кабель экранируется – к диэлектрической оплетке добавляются слои оплеток из металла, которые уменьшают действие внешних факторов. Зачастую это критично для аудиосистем в автомобилях, а также для применения в звуковых студиях, где длина проводников может составлять 100 метров. В бытовых условиях в большинстве случаев достаточно и неэкранированного акустического кабеля.
Сечение кабеля и количество жил. Акустический кабель изготавливается, в основном, с сечением в диапазоне 2,5-4 кв. мм, не меньше. Это оптимальное сечение для передачи аудио сигнала. Акустический кабель всегда изготовлен из многожильного проводника. В отличие от обычного электрического кабеля в акустическом кабеле толщина сечения жил меньше, а их количество больше.
Индуктивность и емкость. В каждом кабеле при проходе через него электрического сигнала создается магнитное поле. При большом количестве параллельных проводников магнитное поле может оказывать существенное влияние на протекающий сигнал. Для уменьшения этого влияния проводники свивают между собой определенным образом. Также, для уменьшения влияния магнитного поля каждого проводника их экранируют нанесением слоя специального лака на каждую жилу.
Разъемы. Чаще всего источником плохого качества могут выступать разъемы акустического кабеля. Особенно это относится к продуктам китайской промышленности, в которых проводник внутри разъема не припаивается к клемме, а зажимается. Со временем поверхность проводника и клеммы окисляются, и в звуковом потоке появляется треск.
Как подключить колонки к магнитоле в машине (как определить на динамике плюс и минус)
Замена штатной автомобильной магнитолы – частая процедура, которую проводят автолюбители. Основные причины замены:
Во время замены магнитолы актуально подключение новых динамиков или колонок. Действительно, подключение нового головного устройства на старую акустическую систему может свести все усилия к нулю. Если новая магнитола имеет повышенную мощность, тогда акустические параметры салона могут даже ухудшиться.
Во время замены динамиков или установки дополнительных динамиков важно правильно выполнить подключение. Ошибки могут привести к выходу автомобильной магнитолы из строя или некачественному звучанию акустической системы
Как выполнить подключение сабвуфера к бортовой сети автомобиля
Первым делом хочется внести ясность по поводу активных и пассивных сабвуферов. Подключаются они практически одинаково, т.е. на усилитель подаётся питание от аккумулятора и сигнал от головного устройства. О том, как подключить активный сабвуфер, будет рассказано далее.
Для установки пассивного сабвуфера придётся сделать чуть больше действий, а именно – подсоединить динамик к усилителю.
Для выполнения работы потребуются следующие материалы и инструменты:
- провода и прочие мелочи (о требованиях к ним мы рассказывали выше);
- кусачки и пассатижи;
- отвёртки нужных размеров;
- изолента;
- хомуты для стяжки и фиксации.
Подключение силового провода
Вначале прокладываем силовой провод. Подключается он к аккумулятору, в процессе установки должен быть отключён. Плюсовой провод питания необходимо защитить предохранителем, разместив его как можно ближе к аккумулятору.
Прокладку силовых проводов от аккумулятора к усилителю нужно выполнить так, чтобы исключить возможность их случайного повреждения. Внутри салона провода протягивают по порогу или, если провод имеет большое сечение, под ковриком. В подкапотном пространстве найдите подходящую трассу прокладки и закрепите провода, пристегнув их хомутами к жгутам электропроводки и кузовным деталям. После завершения этого этапа в багажнике у нас должно быть два провода: силовой, который защищён предохранителем, и масса от кузова.
Если наконечники для присоединения к аккумулятору и усилителю вы монтируете сами, сделайте это следующим образом. Аккуратно снимите изоляцию с провода на длину гильзы наконечника. Тщательно, до блеска, зачистите оголённый конец проводника. Если жилы не облужены, залудите их паяльником. Далее вставляем провод в гильзу наконечника и тщательно обжимаем. Можно прогреть наконечник газовой или спиртовой горелкой. Это обеспечит спайку провода с гильзой (за счёт припоя, который мы нанесли на провод) для более надёжного электрического контакта. После этого на гильзу надевается кембрик или термоусаживаемая трубка. Делается это до установки наконечника.
Подключение сабвуфера к магнитоле
Питание на усилитель подаётся по отдельным проводам. Чтобы он включался вместе с магнитолой, предусмотрен специальный вход для управляющего плюса. Обычно это синий провод в жгуте, подписанный remote или ant. Более наглядно это можно увидеть изучив .

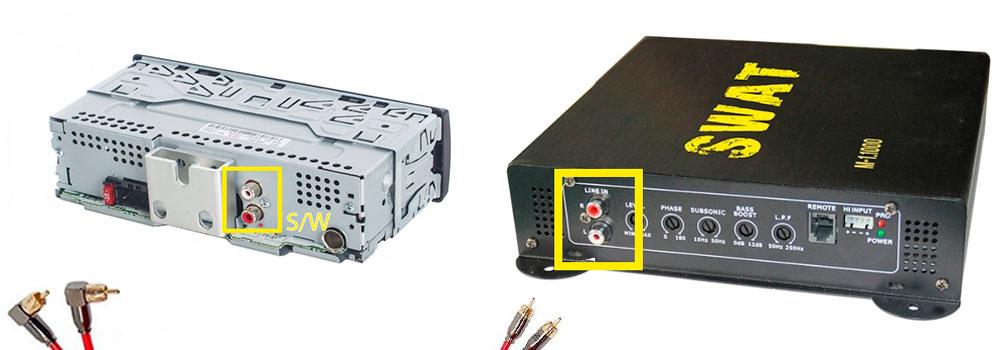

Для подключения межблочных проводов в магнитоле обычно имеются два «тюльпана», обозначенные SW.

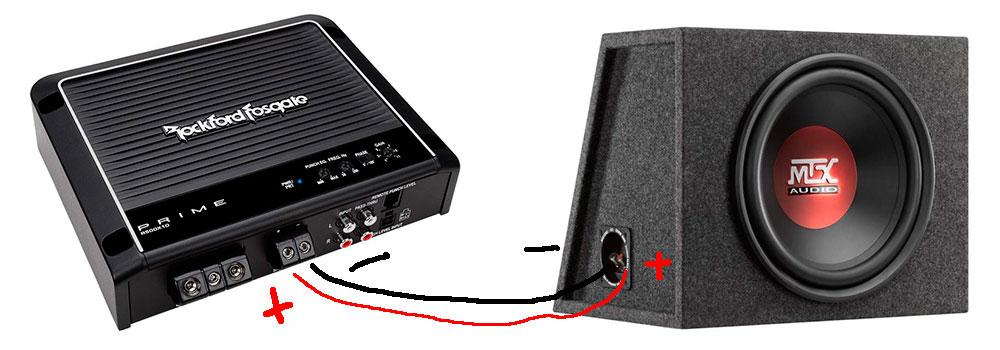

В случае если у нас пассивный сабвуфер последнее что нам понадобится сделать это подключить его к усилителю.

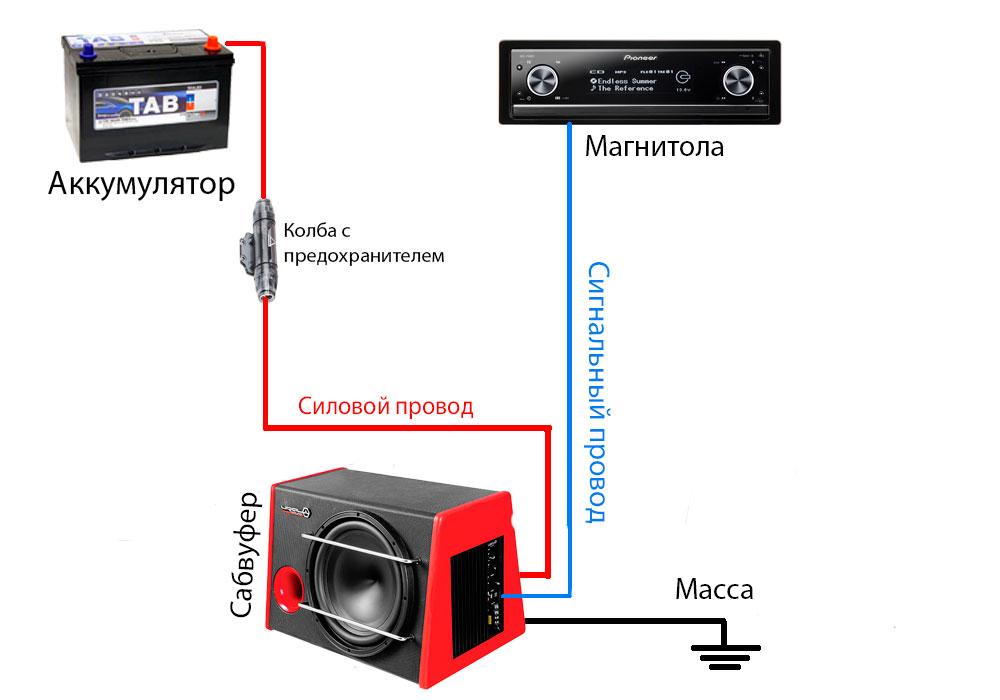

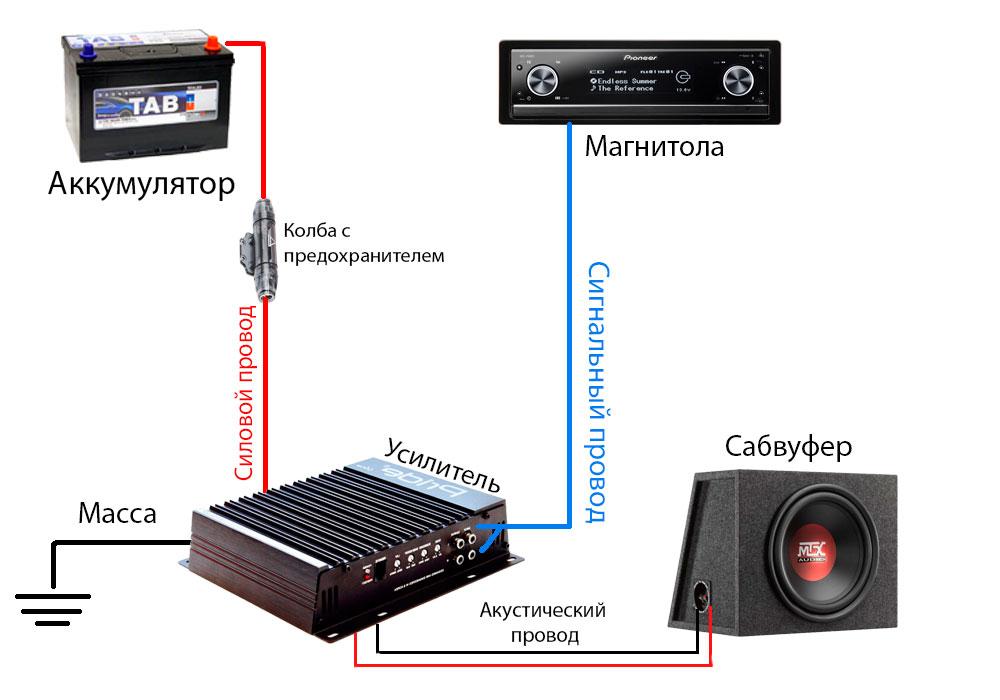

Ниже представлена схема, иллюстрирующая порядок подключения.
Подключение активного сабвуфера
Как мы уже говорили в сравнении активного и пассивного сабвуфера, активный объединяет в себе усилитель и пассивный саб. Установить такую систему еще проще – не нужно думать, как подключить сабвуфер к усилителю, он уже соединён со звуковой колонкой внутри корпуса активного саба. В остальном процесс установки не отличается от системы «усилитель – пассивный сабвуфер».
Приобретая активный саб, проверьте штатные провода, которые входят в комплект. Они могут не отвечать требованиям по сечению и материалу, из которого изготовлены. Заменив их в соответствии с рекомендациями, изложенными выше, можно существенно улучшить качество и громкость воспроизведения.
В случае если вы не собираетесь менять провода из комплекта, или у вас они уже проложены по салону автомобиля установите конденсатор для сабвуфера, он нивелирует потери питания, что положительно скажется на качестве звука.
Схема подключения активного сабвуфера![](/wp-content/uploads/5/2/d/52d5ea676fdeee5113da68f24ea7a02c.jpeg)
Как улучшить качество баса? – Вы наверняка знаете что установленный сабвуфер при правильной настройке будет играть в разы лучше. Но для этого следует знать какие регулировки за что отвечают, для этого советуем ознакомиться со статьёй как настроить сабвуфер в машине, в ней вы найдёте конкретные рекомендации по улучшению качества баса
Учимся различать штекеры
Как устанавливать аудиосистему в автомобиль, как осуществляется подсоединение проводов и нужен ли усилок? Разберемся, какие штекеры могут использоваться для монтажа. Штекеры могут иметь разную маркировку в зависимости от стандарта. Маркировка ISO характерна для мультимедиа систем и проводки в авто, если такое устройство будет использоваться не по назначению, оно может сломаться. Большинство производителей изготовляют собственные переходники для стандарта ISO, так что в продаже можно найти множество различных штекеров.
Перед тем, как установить колонки в машину, необходимо понять, какие нужно использовать штекеры. Для каждого отдельного авто характерны оригинальные переходники, с помощью которых должны подключаться колонки к магнитоле в авто. Если установлена штатная проводка, то возможно, что аудиосистему можно будет подключить и к ней. Чтобы самому подключить колонки в машине к новой магнитоле, используется переходник стандарта Евро.
Завершающий этап
Теперь самое время использовать тестер, при помощи которого нужно проверить каждый кабель на наличие, а вернее, отсутствие замыкания. При отсутствии проблем с электропроводкой можно подключить её к разъёмам и установить головное устройство на его место. Все описанные нами действия категорически нельзя проводить при включённой АКБ.
Когда все этапы позади, можно проверить колонки на наличие сопротивления. Его показатель должен быть на уровне 4 Ом. Теперь можно поставить акустику на её постоянное место в машине и подключить электропроводку
На этом этапе проявляем крайнюю осторожность и не допускаем касания клемм с динамиков и металла с автомобиля
Осталось проверить насколько хорошо работает наша аудиосистема, подключённая к магнитоле.
Схема подключения усилителя
Подключение двухканального и четырёхканального усилителя
Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.
Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.
Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.
Подключение моноблока (Одноканального усилителя)
Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.
Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.
https://youtube.com/watch?v=m-Bo06ivsBM
https://youtube.com/watch?v=6UKcbJs_4ZU
https://youtube.com/watch?v=CFjz8jZ9iak
Физические характеристики аудио кабеля, влияющие на качество звуковоспроизведения
Рассмотрим степень влияния на качество аудио кабеля чистоты меди жилы, скин-эффекта, экранирующей оплетки, шероховатости, покрытия жил и изоляции.
Влияние на звуковой сигнал чистоты меди
Согласно ГОСТ 859-2001 для изготовления проводов кабелей используется медь чистотой более 99%, в которой максимальная доля примесей в худшем случае не превышает 1%, что практически не влияет на ее проводимость.
Таблица чистоты электротехнических марок меди | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Марка меди | М00 | М0 | М0б | М1 | М1р | М2 | М2р | М3 | М3р | М4 |
Содержание меди, % | 99,99 | 99,95 | 99,97 | 99,00 | 99,00 | 99,70 | 99,70 | 99,50 | 99,50 | 99,00 |
Присутствующий в меди кислород обладает вентильным эффектом, работает как диод, выпрямляя синусоиду. В бескислородной меди марки М0 количество кислорода не превышает 0,001%. В раскисленной марки М1 – 0,01%, что теоретически может добавлять нелинейные искажения в звуковой сигнал не более, чем на эту величину.
На практике вносимые искажения многократно меньше, так как диоды шунтируются чистой медью. Таким образом, наличие кислорода в меди не влияет на естественность звучания.
Для справки. Ученые В. М. Большов и В. И. Гукин установили, что человеческое ухо не фиксирует нелинейные искажения величиной менее 3%.
Влияние скин-эффекта
При прохождении переменного тока через проводник вокруг него возникает переменное электромагнитное поле, которое создает электрическое индукционное поле, нелинейно взаимодействующее с электромагнитным полем. В результате плотность тока от центра оси провода смещается к его поверхности. Это поведение переменного тока назвали скин-эффектом.
Скин-эффект начинает проявляться на частотах более 100 Гц в проводах сечением более чем 0,75 мм2. Таким образом на низкие частоты (басы) влияния не оказывает. С увеличением частоты начинается плавное проявление скин-эффекта, и на частоте 20 кГц потери увеличиваются до 0,25 дБ, что заметить практически невозможно. Но даже если имеется идеальный слух, то всегда можно скомпенсировать потери в высокочастотном диапазоне с помощью эквалайзера.
На проводах сечением менее 0,75 мм2 скин-эффект в звуковом диапазоне отсутствует. Поэтому, для получения кабеля без скин-эффекта для подключения звуковых колонок к усилителю, например, сечением 1,5 мм2, достаточно свить два изолированных провода сечением 0,75 мм2. Так делают многие производители аудиокабелей.
Об экранирующей оплетке кабеля
Применяемая в дорогостоящих аудио кабелях экранирующая оплетка из цветных металлов не защищает от низкочастотных электромагнитных полей, а высокочастотные поля, от которых экранирование может защитить, в нормальных условиях создают ЭДС в проводах кабеля величиной несколько микровольт.
Уровень влияния такого поля составляет сотые доли дБ, что услышать, даже когда сигнал на колонки не поступает, невозможно.
О количестве жил и их диаметре в проводах акустического кабеля
Количество и сечение жил в проводах кабеля на качество звука не влияет. Чем больше жил и меньше их диаметр, тем эластичнее будет кабель. Вопрос актуален для случая, если необходимо часто транспортировать аудиосистему и свивать кабель.
Влияние шероховатости и покрытия проводов кабеля
Согласно Закону Ома, сила тока в замкнутой цепи зависит только от ее сопротивления, поэтому даже большая шероховатость проводов снизит на 0,1% сечение провода, что практического влияния не окажет.
Покрытие проводов благородными металлами оправдано только для снижения влияния скин-эффекта на частотах выше 100 кГц. Поэтому для аудио кабеля значения не имеет. Изоляционное покрытие вполне справляется с защитой меди от внешних воздействий. Оправданным может быть покрытие только клемм на концах проводов.
Влияние материала изоляции проводов кабеля
Любые электрические провода, в том числе и для подключения звуковых колонок, для защиты от короткого замыкания и внешних воздействий окружающей среды покрываются изоляцией. Изоляция делается из диэлектрического материала и в прохождении тока по кабелю участия не принимает. Так как напряжение, подаваемое с усилителя на колонки, не превышает сотни вольт, то материал изоляции значения не имеет.
Вывод
Качество акустического кабеля определяется только его поперечным сечением. Чистота и структура кристаллов меди, внешнее покрытие проводов, шаг скрутки, сечение жил в проводе и их количество, материал изоляции – практически не оказывает влияние на естественность воспроизведения музыкальных произведений.
При недостаточном сечении проводов часть мощности будет рассеиваться на них и в моменты максимальной громкости низкие частоты (басы) будут звучать без искажений, но несколько тише, потому что в общей звуковой мощности они составляют более 70%.
