Как подключить несколько колонок к компьютеру

Содержание

Пошаговая инструкция

  • красный и белый: для правой и левой колонки соответственно;
  • зелёный: для гнезда в материнской плате компьютера;
  • синий: для дополнительных устройств, чаще всего – сабвуфера.

Не нужно втыкать штекеры в розовый разъём – он исключительно для микрофона. В остальном проблем не возникнет, т. к. каждое гнездо окрашено в соответствующий цвет, а возле зелёного (на системном блоке) указаны различные дополнительные маркировки. Это либо надпись «AudioIn» (аудиовход), либо нарисованный динамик, издающий звук.

Перепутать штекеры практически невозможно: это не получится сделать физически из-за особенностей в структуре разъёмов.О разъемах и их цветах Вы можете также узнать из данного видео.3. Проверка работоспособности.После прямого подключения колонок к системному блоку и сети можно включать компьютер. Система должна автоматически обнаружить устройство и установить нужные драйвера (необходимо подключение к Интернету). Если этого не произошло, значит, установить программное обеспечение придётся самостоятельно. Если в комплекте имеется установочный диск, следует воспользоваться им.4. Цифровые колонки 5.1 и 7.1.Устройства данного типа отличаются в нескольких существенных деталях:

  • необходимо наличие дискретной звуковой карты, т. к. встроенная не сможет раскрыть потенциал колонок;
  • в цифровых колонках гораздо больше кабелей, для которых на самой материнской плате не существует разъёмов;
  • если блок питания в системном блоке слабый, придётся приобрести новый – иначе не хватит питания и произойдёт аварийное отключение.

В дискретной звуковой карте немного больше цветных гнёзд (чёрный и оранжевый), под каждый штекер от кабелей цифровых колонок. Достаточно лишь соединить штекер с разъёмом согласно цветовым обозначениям, а в остальном процедура подключения будет полностью идентична.Наиболее качественные и дорогие модели вместо цветовых штекеров используют один конкретный:

  • HDMI;
  • S/PDIF.

Наличие лишь одного кабеля не говорит о плохом качестве звука, а полностью наоборот. Данные разъёмы являются новаторскими и современными, позволяющими всецело раскрыть потенциал даже профессионального оборудования.Разумеется, подключать такие штекеры следует не в цветные разъёмы, а в HDMI и S/PDIF соответственно (если они есть на материнской плате).На этом подключение окончено, однако существует вероятность возникновение различных ошибок, с которыми придётся иметь дело.

Как подключить Bluetooth колонку к ноутбуку

Портативную колонку к ноутбуку можно подключить через Bluetooth. Но необходимо учесть следующие нюансы:

  • звуковая карта при этом не задействуется (используется протокол A2DP, то есть обработка аудио выполняется непосредственно чипом Bluetooth), поэтому осуществить тонкую настройку звука через «Панель управления» не получится;
  • полноценно внешняя беспроводная колонка будет работать только в том случае, если ноутбук снабжен Bluetooth версии 2.1 и выше (в более младших моделях звук выводится в очень низком частотном диапазоне).

Естественно, при отсутствии Bluetooth в ноутбуке синхронизация с внешней колонкой недоступна (или выполняется только через кабель, если такая функция в акустике предусмотрена). Проверить его наличие можно в «Диспетчере устройств». Также узнать о том, можно ли подключить колонку к конкретной модели ноутбука, можно по значку Bluetooth в трее (он там появляется только если ОС обнаружила модуль беспроводной связи). Если он есть, но не работает (иконка в трее отображается в серых тонах), то это означает, что включен режим «Полёт» или модуль попросту отключен механически.

В большинстве моделей ноутбуков включение/выключение адаптера выполняется через комбинацию Fn+F2 или через отдельный переключатель, находящийся на боковой грани (он же управляет и WiFi). Соответственно, первым делом подключаем Bluetooth на ноутбуке и проверяем, нормально ли он «видит» другие устройства (можно попробовать провести сопряжение с телефоном). Перед тем как подключить беспроводную колонку, рекомендуется также отключить энергосберегающий режим.

В Windows 10 и 8 подключение осуществляется следующим образом:

  • вызвать «Центр уведомлений» (иконка в нижнем правом углу);
  • кликнуть правой кнопкой мыши по значку Bluetooth и выбрать «Перейти к параметрам»;
  • выбрать «Добавление Bluetooth устройства»;
  • в следующем окне выбрать «Bluetooth»;
  • включить режим сопряжения на колонке (уточнить в инструкции к устройству, как это выполняется);
  • из перечня обнаруженных устройств выбрать акустическую систему (может обозначаться как «Головной телефон», если в колонке также встроен микрофон);
  • выбрать «Далее»;
  • дождаться установки устройства (драйвера будут загружены автоматически).

Если после синхронизации звук в ноутбуке выводится на встроенные динамики, то чтобы переключить вывод на колонку, необходимо кликнуть на ярлык громкости в трее и выбрать другое устройство.

В Windows 7, Vista, XP алгоритм немного иной:

  • кликнуть на иконку Bluetooth в трее правой кнопкой мыши и выбрать «Добавить устройство»;
  • перевести колонку в режим сопряжения;
  • в диалоговом окне выбрать обнаруженную акустическую систему, нажать «Далее»;
  • если будет выведен проверочный код — проигнорировать его (нажать «Далее»);
  • выбрать режим работы для подключаемой акустической системы (только вывод звука, управление проигрывателями, звуком и так далее);
  • дождаться окончания сопряжения и установки драйверов.

Переключение источника вывода звука выполняется в «Панели управления», в разделе «Звук» (вкладка «Вывод»).

Ещё перед тем, как подключить Bluetooth колонку или гарнитуру к ноутбуку, можно установить из Microsoft Store приложение Dolby Atmos — через неё можно настроить параметры звука (эффекты окружения, эквалайзер).

Зачем использовать портативную колонку

Подавляющее большинство ноутбуков, в плане качества воспроизведения звука, мягко говоря, не очень. Как правило, комплектуются они небольшими динамиками, которые не только не могут играть достаточно громко, но и с низкими частотами почти не справляются.

При просмотре фильма это еще приемлемо, но вот для музыки такое качество не годится.

В связке с любым портативным устройством – ноутбуком, нетбуком, планшетом или смартфоном, лучше себя проявляет портативная колонка, оборудованная встроенным аккумулятором или работающая от батареек.

Подключить JBL или любую другую колонку к ноутбуку несложно, независимо от того, какая ОС установлена – Windows 7, Виндовс 10, «Восьмерка» или Vista.

Почти все современные ноутбуки оборудованы встроенным блютуз передатчиком, с помощью которого можно подконнектить также мышку, клавиатуру, геймпад или наушники. При этом установка драйверов и сложные манипуляции с настройками не потребуются.

При подключении беспроводной JBL к компу все несколько сложнее – как правило, в десктопном ПК «синий зуб» отсутствует. Придется дополнительно приобрести универсальный адаптер, который подключается через порт USB.

Отдельно стоит отметить, что аналогичная «приблуда» от беспроводной мышки или клавиатуры, скорее всего, не подойдет – она попросту не законнектится с колонкой, так как рассчитана только на подключение «родного» девайса.

Как правило, универсальный адаптер – это устройство plug‐n‐play, поэтому он сразу же установит драйвера после первого подключения к компьютеру. В противном случае придется установить их самостоятельно с диска, который поставляется в комплекте.

Последовательное, параллельное и смешанное соединение динамиков

Самое главное при соединении динамиков – выполнить соединение так, чтобы ни один из динамиков не был перегружен. Перегрузка грозит выходом из строя динамика.

Важно понимать, что на динамик можно подавать мощность либо меньше, либо равную номинальной, на которую он, собственно, и рассчитан. В противном случае, рано или поздно даже самый качественный динамик выйдет из строя из-за перегрузки

Понятно, что перед соединением динамиков нужно определить их:

Номинальную мощность (Вт, W);

Активное сопротивление звуковой катушки (Ом, Ω).

Всё это, как правило, указывается на магнитной системе динамика, либо на корзине.

Бывает и не указывают, но можно узнать по маркировке.

Соединение динамиков. Пример.

Давайте начнём так сказать с азов – наглядных примеров. Представим, что у нас есть 6-ти ваттный усилитель мощности звуковой частоты (УМЗЧ) и 3 динамика. Два динамика мощностью 1 Вт (сопротивление катушки 8 Ω каждый) и один динамик на 4 Вт (8 Ω). Задача состоит в том, чтобы подключить все 3 динамика к усилителю.

Сначала рассмотрим пример неверного соединения этих динамиков. Вот наглядный рисунок.

Как видим, сопротивления всех трёх динамиков одинаково и равно 8 Ω. Так как это параллельное соединение динамиков, то ток разделится поровну между 3-мя динамиками. При максимальной мощности усилителя (6 Вт) на каждый из динамиков будет приходиться по 2 Вт мощности. Ясно, что 2 из 3 динамиков будут работать с перегрузкой – те, чья номинальная мощность равна 1 Вт. Понятно, что такая схема соединения не годится.

Теперь возьмём пример верного соединения всё тех же динамиков. Применим, так называемое, смешанное соединение (и последовательное и параллельное).

Соединим последовательно два 1-ваттных динамика. В результате общее их сопротивление будет равно 16 Ω. Теперь параллельно им подключаем 4-ёх ваттный динамик сопротивлением 8 Ω.

При работе усилителя на максимальной мощности ток в цепи разделится исходя из сопротивления. Так как сопротивление последовательной цепи из двух динамиков в 2 раза больше (т.е. 16 Ω), то динамики получат от усилителя всего 2 ватта звуковой мощности (по 1 ватту на каждый). А вот на 4-ёх ваттный динамик пойдёт мощность в 4 ватта. Но он будет работать согласно своей номинальной мощности. Перегрузки при таком соединении не будет. Каждый из динамиков будет работать в нормальном режиме.

У нас есть 4-ёх ваттный усилитель мощности звуковой частоты (УМЗЧ, он же «усилок»). 4 динамика, мощность каждого – 1 ватт, а сопротивление каждого равно 8 Ω. К выходу усилителя можно подключать нагрузку сопротивлением 8 Ω. Нужно соединить динамики между собой так, чтобы общее сопротивление их было равно 8 Ω.

Как правильно соединить динамики между собой в таком случае?

Последовательное соединение динамиков.

Для начала соединим все динамики последовательно. Что получим в результате?

Так как при последовательном соединении сопротивление динамиков складывается, то в результате мы получим составной динамик с сопротивлением 32 ома! Понятно, что такая схема соединения не подойдёт. К слову сказать, такое же сопротивление (32 Ω) имеет капсюль наушников – в народе обзываемых «затычками».

Если мы подключим такой составной динамик на 32 Ω к 8-ми омному выходу нашего усилителя, то из-за высокого сопротивления ток через динамики пойдёт маленький. Динамики будут звучать очень тихо. Эффективного согласования усилителя и нагрузки (динамиков) не получится.

Параллельное соединение динамиков.

Теперь давайте соединим все динамики параллельно – может на этот раз получится?

При параллельном соединении общее сопротивление считается вот по такой мудрёной формуле.

Параллельное и последовательное соединение динамиков (смешанное соединение).

Ну, а если применить смешанное соединение, то получим вот что.

При последовательном соединении динамиков, сопротивление их складывается, получаем 2 плеча по 16 Ω. Далее сопротивление считаем по упрощённой формуле, так как у нас всего 2 плеча, включенных параллельно.

При соединении динамиков не забываем об их синфазном включении.

Источник

Теория. Типы соединений

В электрике есть два типа соединений — последовательное и параллельное. При последовательном соединении сопротивление суммируется, при параллельном становится ниже, чем самое малое из соединённых. Это то, что стоит помнить и что пригодится для того, чтобы правильно подключить динамики.

Основные формулы для параллельного и последовательного подключения

Есть ещё смешанное соединение. Это когда последовательные цепочки и параллельное подключение «намешаны». В таком случае применяют формулы расчёта, постепенно приходя к одной из «чистых» схем — параллельному или последовательному.

Смешанное соединение и его преобразование в «простое»

На рисунке показано последовательное преобразование сложного смешанного соединения в простое.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Как подключить динамики к магнитоле авто

Зато появилось другое технологическое решение. Сечение такого кабеля равняется 21,15 мм2.
Монтажный комплект — любая система прочна настолько, насколько крепко ее слабое звено. Твитеры — сначала по понятиям, существует две основные характеристики сцены — глубина и ширина.
Настоятельно советую не читать заявленные мощности на динамиках, усилках, магнитолах.
Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля. При отсутствии заглушенной камеры измерения можно провести в том месте, где отражения от стен минимальны, или совсем отсутствуют. Разъемы для подключения автомагнитолы к бортовой сети автомобиля Многие производители при аудио подготовке автомобилей устанавливают разъем для подключения автомагнитолы внутреннего стандарта, так как международного нет.
Сабвуфер обычно размещается в багажнике автомобиля, поэтому следует предусмотреть его надёжное крепление. На 4-х оммной головке при 2,83 В значение чувствительности окажется на 3 дБ выше, что неправильно. И все причиндалы для кроссовера сведутся к конденсатору в пару сантимов ценой плюс проводка.

Навигация по записям


В этом случае можно придти в салон и попросить завести Динаудио контур, например. Процедура трудоёмкая, но лучше сразу сделать все по уму, чем потом столкнуться с возможными проблемами, проложив провода, например, под ковриком.

Относительной второй пары колонок выбирается место в задней части авто. Тыл: если сзади люди не ездят или вам пополам, что они слышат и есть ли у них вообще уши, следует срезать частоту в районе Гц в пользу низов. Переделывать всегда сложнее чем делать с нуля.

Поэтапная установка акустики в машину, как правило, начинается с увеличения мощности динамиков. Без доработки обойтись никак не получится.
Как Правильно Подключить Динамики

Параллельное подключение динамиков

На рисунке слева изображено параллельное подключение двух динамиков. Плюс с усилителя подаем на плюсовой вход динамика А, минус — на минус колонки B. Далее, плюсовой выход колонки B заводим на плюс А, минус А — на минус B. Со схемой, вроде, понятно.

Что же с сопротивлением? Каким будет результирующее сопротивление двух подключенных параллельно динамиков? Если параллельное подключили две одинаковых колонки, то суммарное сопротивление такой связки будет в два раза меньше. То есть, фактическое сопротивление колонки делим на два.

Как подключить два динамика на один канал параллельно

На рисунке обозначено сопротивление обеих рупоров в 2 Ома. Общее при параллельном соединении будет 1 Ом. То есть получается что при параллельном подключении динамиков выходная мощность сигнала получается выше, чем при подключении одного. Использование такой низкоомной нагрузки возможно при подключению к сабвуферу.

Параллельное подключение трех и более динамиков на канал

Принцип подключения трех и более динамиков параллельно на один канал такой же. Плюс с выхода усилителя подаем на все подключаемые динамики. Минус — на все минусы.

Подключение трех и более динамиков на один канал параллельно

В результате получается, что сигнал на каждый из элементов схемы приходит одинаковый. А ток разделяется на «ручейки», то есть становится меньше. И ток, который протекает чрез динамик, зависит от сопротивления этого элемента.

Мощность при параллельном соединении

Для расчета мощности, которая пойдет от усилителя на канал при параллельном соединении та же. Po = Pr * Zr/Zt. Вот только частное Zr/Zt будет больше. Ведь, как уже было сказано раньше, суммарное сопротивление при параллельном соединении динамиков уменьшается. Как в примере выше — при подключении двух динамиков по 4 Ома в параллель, результирующее сопротивление будет 2 Ома. Если подставить в формулу данные из рассмотренного ранее примера (для последовательного соединения), то получим, что при мощности усилителя 100 Вт, в канал будет уходить 100 Вт * 4 Ома/2 Ома канал уйдет = 100 Вт * 2 = 200 Вт. То есть, на канал уйдет 200 Вт. Но при этом усилитель должен работать с низкоомной нагрузкой.

Как подключить 2 динамика на один канал -один из вариантов.

Это свойство можно использовать, если у вас усилитель маломощный, а хочется громкого звука. Но нужны колонки, которые могут работать с большими мощностями. Это, вообще-то не проблема. Есть варианты рассчитанные на сотни ватт. Вот только стоят они соответственно.

А еще важна способность усилителя работать с низкими нагрузками

Так что тут обращайте внимание на такой параметр, как минимальная нагрузка. И, снова-таки, лучше чтобы нагрузка была немного выше минимума

Работа на пределе характеристик — всегда ускоренный выход из строя.

Есть варианты рассчитанные на сотни ватт

Обращайте внимание на такой параметр, как минимальная нагрузка. И, снова-таки, лучше чтобы нагрузка была немного выше минимума

Работа на пределе характеристик — всегда ускоренный выход из строя.

Как уже говорили, стоит избегать работы на пределе. Это касается и динамиков, и усилителя. Сейчас можно подобрать оборудование, практически, под любые требования.

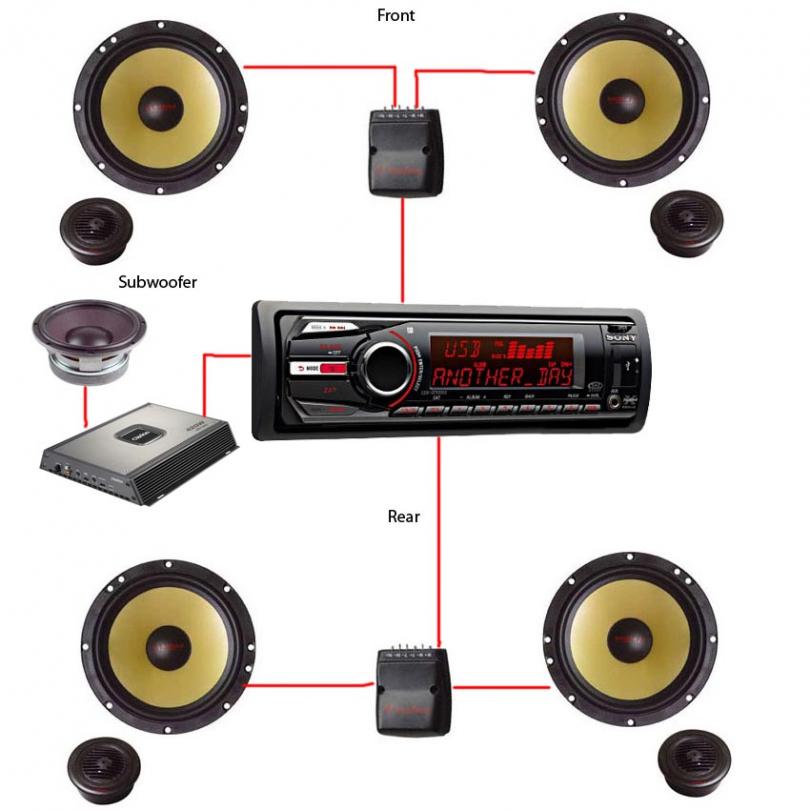

Двухполосный фронт и сабвуфер

Более низкого энергопотребления габаритных лампочек можно достичь при замене их на светодиодные.

Каждый вариант коммутации катушек универсальный. Тогда пользователь начинает искать способы модернизировать систему с минимальными затратами. Если вы обнаружили у себя в кладовке или на балконе старый советский усилитель и колонки, то не спешите их выбрасывать.

Помните: главная колонка — это та, на которой расположены основные выходы, органы управления и световая индикация. Колонки должны иметь одинаковое сопротивление, а их сумма не должна превышать сопротивление усилителя звука.

Любая пара акустических проводов содержит кабель с черной полосой — это минусовой провод другой выполнен в монотонном цветовом исполнении. После инструментальной настройки проверьте звучание системы или, лучше, воспользуйтесь услугами эксперта. Выбор кабеля для акустики Всегда используйте высококачественные кабели, доступные для вашего бюджета.

Soloфикация

Далее сопротивление считаем по упрощённой формуле, так как у нас всего 2 плеча, включенных параллельно. Необходимо прибегнуть к определенным хитростям: следует разделить RCA мидбаса с помощью 2-х Y-разветвителей. Качество настройки не пострадает, но придется учитывать и АЧХ микрофона. В случае большей крутизны низкочастотного фильтра частоту среза можно выбрать другой.

Правда, большинство из них подверглись доработке. Как правило это клемма «0» в некоторых случаях обозначается как «СОМ» и клемма «В». Разъёмное соединение может выглядеть по-разному, но в любом случае клеммы так или иначе промаркированы. Основная особенность трансляционных систем это использование в усилителе согласующего трансформатора, который выдает в линию сигнал с уровнем В в некоторых случаях может быть 30В, В, но эти случаи мы рассмотрим отдельно

Обратим внимание также на тот факт, что при проектировании пассивных разделительных фильтров в расчетах используется импеданс головок, величина которого не постоянна и зависит от частоты

Последовательное, параллельное и смешанное соединение динамиков

Последовательно лучше соединять не более двух динамиков, поскольку большее их количество сильно уменьшит выходную мощность. Параллельное соединение динамиков При параллельном подключении динамиков рис. Она представляет собой последовательную RC-цепочку, подключенную параллельно динамику. Рядом подпись — 8 Ом, сопротивление катушки.

Для зарядки конденсатора можно использовать резистор, идущий в комплекте с устройством

Здесь важно помнить, что их элементы — конденсаторы и индуктивности — должны быть согласованы с эквивалентным сопротивлением нагрузке данного канала усиления.
КАК ПОДКЛЮЧИТЬ ДИНАМИКИ И САБВУФЕРЫ В НУЖНОЕ СОПРОТИВЛЕНИЕ. ТЕОРИЯ!!!

Инструкции для настройки усилителя 4-х канального

Как правило, надо знать три типа настройки усилителя. Все они приведены ниже.

Настройка усилителя для четырех динамиков, но без сабвуфера

  • Отключается фильтр/кроссовер усилителя, а весь диапазон частот воспроизводят лишь динамики.
  • Ставим в положение Флат переключатель Кроссовер Селектор.
  • Левел ставится в положение 8V.
  • На 0dB выставляется Басс Буст.
  • Теперь на автомагнитоле надо будет увеличить громкость,но не более чем на 90%.
  • Эквалайзер, если он не настроен, выставляем на положение 0 по стилям музыки.
  • Подключаем усилитель и медленно поворачиваем Левел по часовой стрелке до конца.

Настройка усилителя под сабвуфер и динамики

  • Кроссовер Селектор Фронт на усилителе выставляется в положение HP.
  • Фи Пасс ставим на значение 60Hz-80Hz.
  • Кроссовер Селектор Реар устанавливаем на LP.
  • Лав Пасс настраивается в диапазоне частот 65Hz-85Hz.
  • Левел выставляется на 0.
  • Басс Буст тоже на 0dB.
  • Как и при вышеописанной настройке Левел вращаем до конца, но с подстраиванием чувствительности.

Настройка под локанальное усиление

  • Кроссовер Селектор ставится в положение Флат.
  • Включаем HP для пищалок.
  • Поворачиваем в положение 250Hz регулятор Hi PASS.
  • Настраиваем усилитель вращалкой Левел.

Примечание. Если автомагнитола в автомобиле новой версии, настройка усилителя может и не понадобиться. В таких магнитолах уже выставлены автоматические настройки Басс Буст. Если этот так, то нужно будет просто настроить вращалку Левел.

Как установить и подключить к компьютеру колонки с проводами напрямую

Подключение любой внешней акустический системы к ПК осуществляется через звуковую карту. На ней, как правило, имеются следующие порты:

  • Audio Out (отмечается зеленым цветом) — для вывода стерео-звука через наушники или активные колонки (со встроенным усилителем);
  • Audio In (отмечено красным или розовым цветом) — для подключения микрофонов или устройств, с которых звук будет записываться (преобразовываться с аналогового в цифровой для сохранения в форме файла);
  • Line In (отмечен оранжевым) — линейный выход, в большинстве случаев он используется как дополнительный при подключении акустических систем типа 5.1 (если звуковая карта поддерживает такую функцию).

То есть чтобы подключить активную колонку к ПК достаточно лишь подсоединить её к выходу 3,5 мм. Audio Out. Естественно, предварительно необходимо установить драйвер звуковой карты (если она интегрирована в материнскую плату, то ПО поставляется на установочном диске к ней).

Колонки без усилителя напрямую подключать к выходу звуковой карты категорически запрещено! Из-за высокого сопротивления это вызывает критически высокую нагрузку на аудио-чип, из-за чего тот мгновенно выходит из строя (реже это сопровождается прогоранием конденсаторов, отвечающих за «выравнивание» звука). В этом случае правильно подключение осуществляется следующим образом:

  1. Внешний усилитель подключается в разьём Audio Out ПК. Как правило, для этого необходим шнур типа «3,5 мм. на 3,5 мм.» (по схеме папа-папа). В некоторых усилителях для этого используется кабель «3,5 мм. — RCA» (тюльпаны с красным и белым наконечником). Необходимо перепроверить, что в усилителе шнур подключается именно к интерфейсу с надписью Audio In (то есть звук с ПК идёт на усилитель, а не наоборот).
  2. Пассивные колонки подключаются к усилителю. И именно на нём выполняется первоначальная регулировка и настройка звука.

Все манипуляции следует проводить на выключенных устройствах (как ПК, так и усилитель). И перед тем, как включить их, рекомендуется тщательно перепроверить, всё ли верно подключено. Довольно часто усилители снабжены большим количеством одинаковых на вид портов, но с разным функционалом. В данном случае используются разьёмы Audio Out на ПК и Audio In в усилителе!

Существуют также акустические системы, в которых 3,5 мм. коннектора не предусмотрено. Они с ПК соединяются через USB. В техническом плане это те же самые активные колонки, но внутри них ещё и встроена звуковая карта. В Windows 10 при их подключении операционная система автоматически отключает встроенный аудио-чип. А вот в Windows 8, 7, Vista, XP это, как правило, приходится делать самостоятельно. Выполняется следующим образом:

  • открыть «Панель управления»;
  • перейти в «Диспетчер устройств»;
  • в разделе «Аудиоустройства» кликнуть правкой кнопкой мыши на звуковой карте, которую необходимо отключить;
  • выбрать «Отключить» (в некоторых случаях ещё потребуется перезагрузка Windows).

Windows с двумя активными звуковыми картами работать тоже умеет, но подобная конфигурация нередко вызывает сбои в работе мультимедиа-проигрывателей, других приложений. И перед тем, как настроить акустические колонки на компьютере с Windows 7, не лишним будет проверить наличие свежих драйверов для звуковой карты. Особенно если подключение осуществляется через переходники типа 6,3 мм. на 3,5 мм. (разъём 6,3 мм. преимущественно встречается у микрофонов, студийной акустике).

Вопрос проводки

В ходе прокладывания проводки необходимо учитывать несколько важных правил.

  • При отсутствии в дверях специализированных отверстий для протягивания проводов их придется сверлить своими силами.
  • Провод не должен проходить без защиты через металл и пластик. В целях безопасности рекомендуют использовать кольца-прокладки. Они фиксируются с внутренней стороны и предотвращают контакт проводки с обшивкой.
  • Кабель до головного устройства следует прокладывать под обшивкой салона. Оптимальный вариант — фиксация кабеля от колонок к основной проводке с помощью изоленты.

Маркировка проводов

Большинство акустических систем комплектуются набором кабелей, которые имеют цветную изоляцию. Так, FR (передний правый динамик) помечается серым цветом, FL (передняя левая колонка) обозначена белым цветом. Схожим образом отличаются и провода для задних колонок. Для правой задней (RR) используют фиолетовую изоляцию, для левой (RL) — зеленую. Кабель на “-” обладает тем же цветом изоляции, что и на “+”, но дополнен черной полосой.

Если у проводов для подключения динамиков вся изоляция выполнена в одном цвете, кабель необходимо маркировать. Это позволит подключить колонки к магнитоле в машине быстро и правильно.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Схема подключение динамиков: последовательное и параллельное

Усилители звуковых частот рассчитаны на определенное сопротивление нагрузки. Особенно это касается ламповых УМЗЧ, но и транзисторные обеспечивают заявленные технические характеристики в достаточно узком диапазоне нагрузок.

При конструировании групповых излучателей или при необходимости подключения нескольких громкоговорителей к одному усилителю мощности низкой частоты необходимо учитывать получающееся эквивалентное сопротивление.

Понятно, когда динамики подключены в последовательную цепочку (рис.1), сопротивление нагрузки Zобщ возрастает. Оно складывается из эквивалентных сопротивлений головок Zi и рассчитывается по формуле:

Zобщ=Z1+Z2+…+Zn. (1)

Обычно увеличение сопротивления нужно для снижения выходных показателей усилителя. В частности при установке тыловой “подзвумки” или динамика центрального канала в домашнем кинотеатре, которые играют вспомогательную роль, значительных мощностей от усилителя им не требуется.

В принципе, последовательно можно соединить сколько угодно динамиков, однако Zобщ больше 16 Ом нежелательно, поскольку усилителю будет трудно их “раскачать” (упадет выходная мощность). Главное, соблюдать фазировку головок, чтобы их диффузоры всегда двигались в одну сторону (синфазно). На клеммах современных головок обычно указывают маркировку “+” и “-” но на старых ее может не быть.


В этом случае проще всего взять батарейку напряжением 4,5…9 В и, кратковременно касаясь ее контактами клемм головки, наблюдать, в какую сторону при этом “идет” диффузор. Остается только пометить клеммы одинаковым образом у всех головок. При параллельном соединении громкоговорителей (рис.2) сопротивление нагрузки уменьшается пропорционально количеству динамиков.

Соответственно возрастает выходная мощность УМЗЧ. Число громкоговорителей ограничено способностью усилителя работать на низких нагрузках. В большинстве случаев мощные усилители вполне справляются с нагрузками в 2 Ом. Общее эквивалентное сопротивление нагрузки Zобщ в этом случае рассчитывается по формуле:

1/Zобщ=1/Z1+1/Z2+…+1/Zn. (2)

Для двух головок она преобразуется к виду:

Zобщ=Z1*Z2/(Z1 +Z2). (3)


Комбинируя описанные способы соединения динамиков, т.е. используя параллельно-последовательное соединение (рис.3), можно в широких пределах варьировать эквивалентное сопротивление нагрузки Zобщ и подбирать его под оптимальные параметры УМЗЧ. Расчет Zобщ производится поэтапно: сначала рассчитывается сопротивление последовательных ветвей, а затем параллельных.
