Как правильно подключать точечные светильники

Схемы подключения

Перед тем как сделать разводку электропроводки для точечных встроенных светильников, нужно произвести монтаж распределительной коробки. Причем сделать это требуется так, чтобы к ней всегда был открыт доступ. Только после этого можно протягивать кабельные линии к местам установки осветительных приборов.

Есть несколько схем разводки электрических кабелей, по которым можно проводить монтаж проводки для точечных светильников. Выбор схемы напрямую зависит от типа используемых ламп. Например, при выборе ламп мощностью 12 В в схему нужно включить трансформатор. Если же были выбраны споты, которые работают от бытовой сети в 220 В, наличие преобразователя не требуется. Их можно подключить напрямую к сети.

Последовательное

Схема последовательного подключения проста, поскольку не требуется большого количества проводов. Но есть у нее и некоторые недостатки. Например, при использовании последовательного подсоединения в систему можно включить не более пяти – шести ламп. К тому же они будут светиться не в полную силу. И при выходе из строя одной лампы цепь разорвется, освещение в комнате будет отсутствовать.

Следите за тем, чтобы на выключатель шла фаза, которая в дальнейшем направляется на лампы, а нуль поддавался только на последний в цепочке светильник.

Если для электропроводки используется трехжильный кабель, то провод, отвечающий за заземление, должен подаваться на каждую лампу к нужной клемме. В остальном проводка должна быть разведена так же.

Параллельное

Для обеспечения полноценной работы используется параллельное подключение. В этом случае все лампы будут светить с нормальной интенсивностью. В случае выхода из строя одного устройства освещение в комнате не пропадет. Но нужно заготовить большее количество проводников. Лучше использовать кабель ВВГ нг 2*1,5 или 3*1,5, он является негорючим трехжильным.

Есть два способа параллельного подключения точечных устройств:

  • к каждому источнику света подаются два кабеля;
  • шлейфное соединение, при котором оба провода попеременно заходят на светильник и с выхода подаются дальше.

Во втором случае из распределительной коробки выходит кабель, который подается на первый светильник. К его выходу нужно подключить кусок провода и протянуть его к следующему светильнику. То есть несколько отрезков кабеля соединяют лампы между собой одну за другой. При этом есть возможность разделить их на две и более группы в зависимости от количества клавиш на выключателе, схема будет такой же. Но данное подключение потребует увеличения количества проводов.

Лучевое

При лучевом подключении используется отдельный кусок провода для каждого светильника. Такой способ подключения требует наибольших затрат кабеля, но это компенсируется повышенной надежностью эксплуатации, то есть выход из строя одной точки освещения не влияет на работу других устройств.

Физически такая схема выглядит следующим образом. От распределительной коробки проводится кабель, который крепится в удобном месте, например, по центру комнаты. От этого кабеля идут ответвления к каждому прибору, причем и провод фазы, и провод нуля.

Сложность такого подключения заключается в том, что нужно обеспечить надежное соединение кабелей от осветительного прибора с проводом до распределительной коробки. Поэтому нужно подготовить обычные клеммные колодки с винтовым соединением.

Что такое точечный светильник

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

  • корпус;
  • провода;
  • патрон (может быть электрическим);
  • фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Устройство и выбор точечных светильников

Светильники, в которые вкручивают галогенные лампы, имеют меньший размер. Если сравнить с обычными изделиями, то такие приборы освещения меньше в два раза. Галогенные лампы служат в два-три раза дольше простых.

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, Вт

Соответствие лампе накаливания, Вт

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Правила разводки электрики по потолку под натяжным потолком

Существует достаточно большое количество нормативных актов и документов, регламентирующих способ и порядок планирования будущего освещения. Если пытаться учесть все нормативы, то даже самая простая разводка под точечные светильники под натяжной потолок затянется на недели. Достаточно будет выполнять требования основного документа – «Правил устройства электроустановок», или, по-другому, «ПУЭ-7».

Коротко основные требования сводятся к следующему:

  • Проводку в жилом помещении над горючим материалом необходимо либо прятать в металлическую трубу, либо делать из электропровода с негорючей защитной оболочкой. Обычно такой провод в маркировке имеет приставку «нг-LS», например, ВВГнг-LS;
  • Все элементы проводки делят на группы по зонам расположения на потолке или по характеру включения;
  • Каждую группу проводов объединяют в жгуты, а точки соединения жгутов собирают в распределительных коробках;
  • Сами коробки должны располагаться в доступных для ревизии и ремонта местах.

Последнее требование выполнить достаточно сложно. Наиболее рациональным местом для установки распределительной коробки будет точка объединения нескольких жгутов в один, более мощный, обычно это место на потолке. Если скрыть коробочку за виниловой пленкой, то не будет возможности использовать для прозвонки отдельных веток проводки.

К сведению! ПУЭ допускает сращивание проводов без распредкоробки, но для этого нужно будет использовать специальные латунные гильзы и опрессовочные пассатижи.

Более грамотным решением будет все же использование распредкоробки, но установить ее нужно будет не за натяжным потолком, а на стене. При этом часть кабелей и проводов можно будет просто закрыть декоративным коробом.


Проводку кладут по центральной линии плит, подальше от стыков

Общие принципы установки точечного светильника

Согласно существующим нормам и стандартам проводка для подобных ламп скрывается непосредственно в толще стены. Такой подход позволяет избавиться от висящих проводов, которые визуально «захламляют» внутреннее пространство помещения. Тем не менее, следует не только точно рассчитать место прохождения провода, но и любым удобным способом задокументировать его.

Для того, чтобы сделать борозду для прокладывания провода питания, потребуется перфоратор или дрель с ударной битой. Толщина желоба должна составлять порядка нескольких сантиметров, так как некоторые модели точечных светильников комплектуются толстым кабелем.

Встречаются ситуации, когда длины провода недостаточно для питания источника освещения. Не рекомендуется делать «самоделки» и соединять несколько проводов в один. В профильных магазинах продаются кабели различной длины, поэтому следует воспользоваться готовым вариантом. Если все же было принято решение об использовании такого варианта, то убедитесь в работоспособности соединения, а также в том, что соединение было изолировано.

https://youtube.com/watch?v=LdxDZ3t_COI

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Помните, что для исправления ошибки в будущем вновь потребуется штробить стену, чтобы добраться до дефектной зоны кабеля питания. Стоимость подобных работ может в десятки раз превышать цену кабеля требуемой длины. Взвешивайте все «за и против», чтобы не пожалеть о своем решении в будущем.

Изготовление проводки

Ну а теперь перейдем к самому интересному, — непосредственно к тому, как прокладывать проводку. Распишем все работы в последовательном порядке:

  • изготовление схемы подключения и расчет необходимого количества материалов, — как это делать, мы описывали выше,
  • намечаем на стенах будущие места расположения розеток и выключателей. Розетки монтируются на расстоянии 40 см от пола, а выключатели — в 90 см. Опять же, это — стандарт,
  • проводим от них карандашом перпендикулярные линии к потолку,
  • берем штраборез или болгарку с диском по камню и делаем два параллельных реза на расстоянии 2–3 см друг от друга по нашей размеченной линии к потолку,
  • выдалбливаем канавку,
  • теперь пришло время раскинуть оставшиеся провода на потолке,
  • для этого берем и отмеряем необходимой длины провода, отрезаем их от общей бухты. Продеваем в бронешланг. Он необходим по условиям пожарной безопасности, так как при возможном возгорании проводов он не даст распространится горению и поджечь наш ПВХ потолок, который, кстати говоря, загорается, словно сухой стог соломы. Нам подойдет даже пластиковая гофрированная труба, так как этот пластик не поддерживает горения, а наоборот, — способствует его прекращению,
  • намечаем на потолке места будущей прокладки коммуникации и по всей линии монтируем крепежи,

Где делать распаечные коробки?

По ПУЭ 2.1.23. распределительная коробка должна располагаться таким образом, чтобы доступ к ней был свободным. Согласно СП 76.13330.2012, недоступной коробка может быть лишь в том случае, когда провода внутри нее соединены сваркой, либо гильзами.

Поэтому лучше устанавливать распаечную коробку ниже уровня натяжного потолка. Чтобы установщики при монтаже натяжного потолка не пробили проводку, на стене нужно сделать пометки в местах пролегания кабеля (если он скрыт).

Не всегда в процессе ремонта происходит замена проводки. Если кабель еще в нормальном состоянии, а схема разводки светильников остается неизменной, то натяжной потолок могут установить поверх существующей проводки.

В этом случае распределительная коробка может оказаться за натяжным потолком.

Результат такого монтажа будет напрямую зависеть от качества существующей проводки. В закрытом пространстве между плитами перекрытия и ПВХ-пленкой нет резких перепадов температуры и уровня влажности, отсутствует возможность механических повреждений.

Если разводка электрики выполнена правильно и качественно, то гипотетически она может выдержать 10–20 лет без эксцессов. Но все же существует вероятность того, что в процессе эксплуатации натяжное полотно придется снимать, чтобы провести ремонт проводки.

Категорически не стоит устанавливать распределительную коробку на линии пролегания крепежных профилей. В этом случае при ремонте придется снимать не только край полотна, но и откручивать профиль. Обратно в те же отверстия его прикручивать нельзя (вылетит, не выдержав нагрузки) — следовательно, придется сверлить новые отверстия. А это не только дополнительные финансовые затраты, но и лишняя пыль и грязь, которая осядет на обоях и натяжном потолке.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

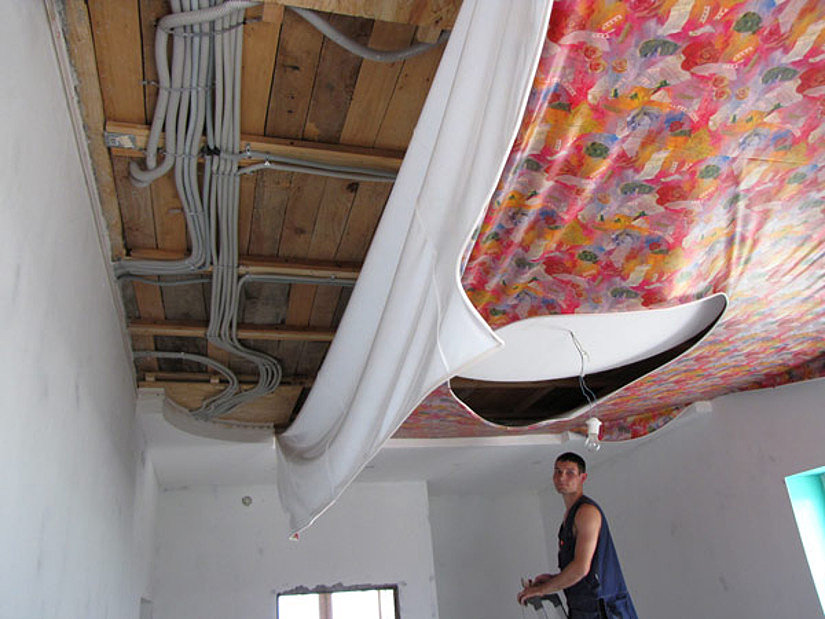

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Правила подключения светильников к сети 220В

Схема состоит из распределительных коробок, проводов и гофры.
Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.
Для каждого из светильников выделяется отдельный гибкий провод

Подключение, соединение их вместе происходит посредством медных гильз или специального “клеммника”, который после этого дополнительно изолируется с помощью изоляционной ленты.
До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º

С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

Для обеспечения оптимальной освещенности помещения схема установки элементов света должна быть следующей:

  • Расстояние между точками света должно быть не больше метра.
  • Отверстия для светильников нужно располагать на расстоянии 25-30 мм от ближайшего каркаса.
  • Точечный светильник должен располагаться на удалении 60 см от стены.
  • Контуры освещения разных зон лучше разделить отдельным выключателем.

Светильники в гипсокартонный потолок можно установить и подключить своими руками. Технология и схема универсальна – одинакова для всех видов подвесных потолков.

Формирование отверстий под светильники

Окончательно определиться с позицией светильников можно только после того, как потолок полностью обшит. При проектировании уже был учтен момент размещения спотов на расстоянии от элементов каркаса

Теперь же следует также учесть и пролегание швов между элементами подвесного потолка, это особенно важно при установке светильников в подвесной потолок обшитый пластиком или алюминием. Если размещение светильника приходится на стык элементов потолка, то его следует перенести на середину одной из полос

Отверстия просверливаются с помощью специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В этом случае получаются идеально ровные отверстия, такой вариант позволяет эффективно закрепить светильник в гипсокартоне. Диаметр отверстий должно быть подобран в соответствии с размерами используемых приборов. Он должен быть меньшим на 3-4 мм внешнего диаметра лицевой части светильника, но больше, чем габариты внутренней его части. Чаще всего выбирается размер 60 или 75 мм.

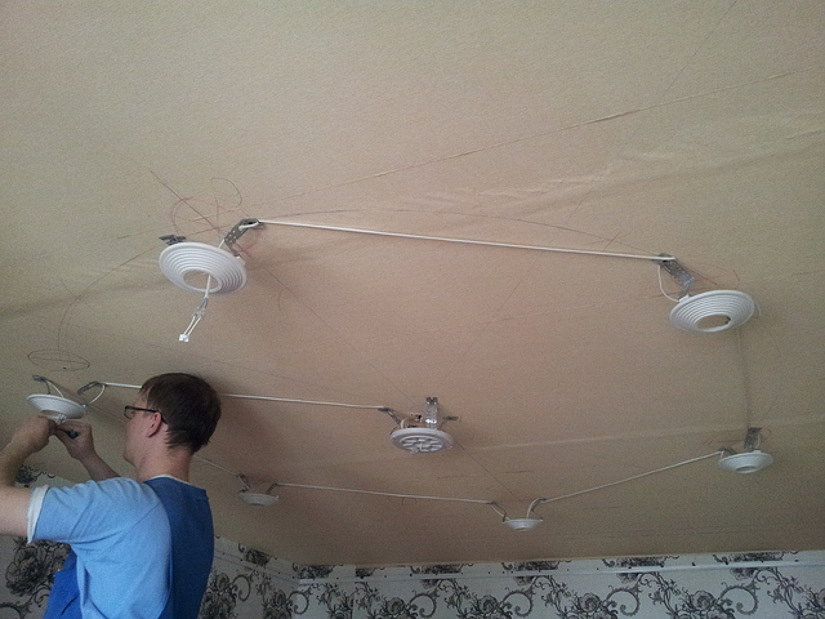

Типичная схема подключения потолочных светильников

Устройство ламп в натяжном потолке

Светильники под натяжной потолок оснащены кронштейнами, посредством которых крепятся к бетонному потолку. Работу перед началом монтажа тщательно планируют, так как после установки полотна снять кронштейны, изменить место расположения светильников или заменить проводку уже не получится. Рекомендации к монтажу:

  • кронштейны и электропроводку к ним с запасом провода в 10-15 см устанавливают до начала монтажа полотна;
  • мощность лампы не должна превышать 50 Вт, иначе натяжное полотно расплавится;
  • для надежной фиксации кронштейна в теле потолка необходимо использовать саморезы с дюбелями;
  • отверстие под светильник должно быть меньше чем сам цоколь, поскольку полотно имеет свойство растягиваться, и поэтому после установки лампы может виднеться межпотолочное пространство, это нарушит эстетичный вид покрытия;
  • чтобы сохранить полотно без деформации, в месте планируемого выхода провода наклеивается термокольцо и только затем проделывается отверстие.

Расположение лампы по отношению к натяжному полотну

При подключении лампы для натяжного потолка к электропроводке обязательно используйте понижающий трансформатор. Длина провода между ним и лампой не должна превышать 2 м, чтобы под действием сопротивления длины электропровода устройство не потеряло мощность.

Для подключения трансформатора оголяют концы двух проводов (зачищают по краям по 5 мм с каждого конца) и вставляют их в клеммы прибора с маркером 12 V, фиксируя крепежными винтами. То же проделывают с концами проводов основного освещения, только подключают их к маркеру 220 V.

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

  1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
  2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

  • за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
  • за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

https://youtube.com/watch?v=AjORJtM6msg

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Хитрость электриков

https://youtube.com/watch?v=KPgFd6KSQZA

Основные правила

Прежде, чем перейти к установке проводки, предназначенной для светильников натяжного потолка, следует тщательно все подготовить и спланировать. В рамках подготовительного этапа нужно выполнить ряд работ.

Рис.1. Монтаж и подготовка проводки под натяжной потолок

Выбор электропровода

Чтобы проводка была безопасной и могла обеспечить каждый светильник нужным напряжением, важно правильно выбрать электропровода. Чаще всего с этой целью используется силовой кабель типа ВВГнг, изготовленный из меди

Сечение кабеля выбирается, исходя из количества и мощности встраиваемых светильников.

Проверка основного кабеля. Перед тем, как перейти к разводке проводов на светильники, необходимо убедиться, что кабель, идущий от распределительной коробки, целый, и сможет выдержать нагрузку от количества устанавливаемых осветительных приборов.

Создание схемы разводки. Перед прокладыванием проводов следует определиться с расположением каждого светильника на натяжном потолке. Желательно сделать на базовом потолке метки в местах будущего крепления осветительных приборов и отметить места прохождения проводов. Также следует создать на бумаге схематический рисунок разводки электропроводов.

Выбор материалов для проводки. Проводку для светильников крайне не рекомендуется устанавливать за натяжным потолком открытым способом, не используя защитной гофры и кабель-каналов. Соблюдение этого правила позволяет обеспечить пожаробезопасность натяжной конструкции. Открытый способ крепления проводов допускается только в случае, если базовый потолок выполнен из негорючих материалов, а также при использовании светодиодных ламп, которые имеют небольшую мощность и не нагревают провода при работе.

На заметку

Процесс выполнения проводки для светильников

Если вы все же решили сделать проводку самостоятельно, начать работу следует с создания схемы разводки электропроводов по базовому потолку.

Обратите внимание

Провода следует расположить параллельно или перпендикулярно относительно стыка стен и потолка. Места установки распределительных коробок стоит выбирать так, чтобы при необходимости можно было выполнить их обслуживание или ремонт.

Рис.2. Проводка под натяжной потолок

Составление схемы – очень важный этап, от которого будет зависеть безопасность проводки и удобство подключения осветительных приборов. Также нужно продумать то, как будут включаться светильники: все вместе или отдельными группами. Исходя из этого, проводка подключается к выключателям.

Провода, ведущие к светильникам, необходимо закрепить на базовом потолке при помощи дюбель-хомутов или специальных клипс. Шаг крепления должен быть таким, чтобы провода не провисали и не касались натяжного покрытия. Как правило, крепить провод следует каждые 50-90 сантиметров. Провода по возможности нужно устанавливать без точек пересечения

Если избежать этого нельзя, важно обеспечить качественную защиту от короткого замыкания путем дополнительного изолирования каждого провода

Рис.3. Проводка и закладные под светильник на базовом потолке

Проводка для светильников натяжного потолка должна отходить от распределительного щитка. Ее нужно подвести к каждому светильнику и закрепить на конце проводов клеммники, к которым в последующем будут крепиться выходы точечных светильников

Очень важно еще до установки натяжного потолка проверить, подается ли напряжение на каждый светильник. Это поможет избежать проблем с работоспособностью осветительных приборов и необходимости демонтажа натяжного потолка

После выполнения проводки под светильники устанавливаются специальные закладные, состоящие из пластиковой платформы, которая крепится к базовому потолку при помощи подвесов для гипсокартона.
