Графическое обозначение электрических элементов на схеме гост

Буквенные обозначения из двух символов

Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Основные виды SMD компонентов

Давайте рассмотрим основные SMD элементы, используемые в наших современных устройствах. Резисторы, конденсаторы, катушки индуктивности с малым номиналом, предохранители, диоды  и другие компоненты выглядят как обычные маленькие прямоугольники, а точнее, параллелепипеды))

На платах без схемы невозможно узнать, то ли это резистор, то ли конденсатор то ли вообще катушка. Китайцы метят как хотят. На крупных SMD элементах все-таки ставят код или цифры, чтобы определить их принадлежность и номинал.  На фото ниже в красном прямоугольнике помечены эти элементы. Без схемы невозможно сказать, к какому типу радиоэлементов они относятся, а также их номинал.

Типоразмеры SMD компонентов могут быть разные. Вот здесь есть описание типоразмеров для резисторов и конденсаторов. Вот, например, прямоугольный SMD конденсатор желтого цвета. Еще их называют танталовыми или просто танталами:

А вот  так выглядят SMD транзисторы:

Есть еще и такие виды SMD транзисторов:

Катушки индуктивности, которые обладают большим номиналом, в SMD исполнении выглядят вот так:

Ну и конечно, как же без микросхем в наш век микроэлектроники! Существует очень много SMD типов корпусов микросхем, но я их делю  в основном на две группы:

1) Микросхемы, у которых выводы параллельны печатной плате и находятся с двух сторон или по периметру.

2) Микросхемы, у которых выводы находятся под самой микросхемой. Это особый класс микросхем, называется BGA (от английского  Ball grid array  – массив из шариков). Выводы таких микросхем представляют из себя простые припойные шарики одинаковой величины.

На фото ниже BGA микросхема и обратная  ее сторона, состоящая из шариковых выводов.

Микросхемы BGA удобны производителям тем, что они очень сильно экономят место на печатной плате, потому что таких шариков под какой-нибудь микросхемой BGA могут быть тысячи. Это значительно облегчает жизнь производителям, но нисколько не облегчает жизнь ремонтникам.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности. Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:

https://youtube.com/watch?v=VKMdk2kPdi8

В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.

https://youtube.com/watch?v=zHJXlr-sxws

Рекомендуем прочесть: как правильно подключить розетку.

Есть три основных вида обозначения розетки, это штепсельная, под номером один, штепсельная и накладная розетки с контактом для подключения заземления – соответственно под вторым и третьим номером.

Общее, что объединяет эти изображения, это полукруг с входящей центральной линией. Данный полукруг может быть полностью окрашен в черный цвет, а так же иметь множество входящих линий, показывающих число полос, защитных контактов, выключателей. Подробнее в прилагаемой таблице с условными обозначениями, которые соответствуют ГОСТу.

Розетка на два полюса (фаза+ноль) без заземления накладная или открытой установки – полукруг лежащий на разрезе, сверху одна вертикальная полоска, если полоски две, то розетка сдвоена.

Розетка на два полюса (фаза+ноль) с заземлением накладная или открытой установки – полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если из углов отходят ещё две полоски, то розетка трёхполюсная, т.е. на 380 Вольт.

Розетка на два полюса (фаза+ноль) без заземления встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна вертикальная полоска, если полоски две, то розетка сдвоена.

Розетка на два полюса (фаза+ноль) с заземлением встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если из углов отходят ещё две полоски, то розетка трёхполюсная, т.е. на 380 Вольт.

Розетка на два полюса (фаза+ноль) с заземлением встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходят две вертикальные полоски.

Розетка на два полюса (фаза+ноль) с заземлением накладная или открытой установки – закрашенный полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если без горизонтальной полоски, то розетка без заземления.

Если розетка находится в одном блоке вместе с выключателями, то к ним пририсовывается значок в форме буквы «Т»

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется монтажная схема. Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

ГОСТ 2.768-90 Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые, ГОСТ от 26 октября 1990 года №2.768-90

ГОСТ 2.768-90

Группа Т52

МКС 01.080.40 31.180 ОКСТУ 0002

Дата введения 1992-01-01

1. ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.10.90 N 2706 стандарт Совета Экономической Взаимопомощи СТ СЭВ 653-89 “Единая система конструкторской документации СЭВ. Обозначения условные графические в электрических схемах. Источники электрохимические, электротермические и тепловые” введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.92

3. СТАНДАРТ СООТВЕТСТВУЕТ стандарту МЭК 617-6-83 в части табл.1, 3, 4, за исключением пп.3-5 табл.1 и п.4 табл.3, и стандарту МЭК 617-8-83 в части табл.2, за исключением п.2 табл.2

4. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.Настоящий стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности.

1. Условные графические обозначения электрохимических источников

1. Условные графические обозначения электрохимических источников должны соответствовать приведенным в табл.1.

Таблица 1

2. Условные графические обозначения электротермических источников

2. Условные графические обозначения электротермических источников должны соответствовать приведенным в табл.2.

Таблица 2

Допускается не зачернять или опускать окружности в условных графических обозначениях электротермических источников.

3. Условные графические обозначения источников тепла

3. Условные графические обозначения источников тепла должны соответствовать приведенным в табл.3.

Таблица 3

4. Условные графические обозначения генераторов мощности

4. Условные графические обозначения генераторов мощности должны соответствовать приведенным в табл.4.

Таблица 4

Примечания:

1. Числовые обозначения, указанные в скобках после наименования или под условным графическим обозначением, по Международному идентификатору.

2. Соотношения размеров (на модульной сетке) основных условных графических обозначений приведены в приложении.

ПРИЛОЖЕНИЕ (справочное). Соотношение размеров основных условных графических обозначений

ПРИЛОЖЕНИЕ Справочное

Электронный текст документаподготовлен АО “Кодекс” и сверен по:официальное издание ЕСКД. Обозначения условные графическиев схемах: Сб. ГОСТов. -М.: ИПК Издательство стандартов, 2005

Основные виды розеток

Электрическая розетка (штепсельная розетка) представляет собой устройство, которое позволяет быстро включить и отключить от сети различные приборы.

Основными ее элементами являются:

• контакты – обеспечивают соединение электросети и вилки;
• колодка – керамический корпус для контактов и креплений установочной коробки (подрозетника);
• корпус – выполняет декоративную и защитную роль.

В общем смысле слова изделие может выполнять и иные функции. Например, соединять и разъединять телефонную связь, радио, интернет и даже водоснабжение в сантехнических устройствах. Следовательно, конструктивных и функциональных разновидностей этого типа соединения существует множество.

Основные виды розеток, используемых в быту, разнятся:

• в зависимости от способа установки встречается накладная и встроенная;
• по количеству гнезд — одинарная или блок из двух, трех и более;
• по количеству соединений — с заземляющим контактом и без;
• по назначению — антенная, для телефона и интернета, для бытовых приборов, для мощной техники.

Простым и универсальным в установке является прибор накладного типа. Он не требует делать глубокие отверстия в стене, что удобно при временном размещении либо в помещениях промышленного назначения. Корпус вместе с колодкой крепится на нужную поверхность и подключается к открытой электропроводке.

Так как монтаж осуществляется не в установочную коробку, то для надежного закрепления на плоскости подойдут обычные дюбель-гвозди

Встраиваемый вариант установки имеет более эстетичный вид, т. к. основная часть изделия погружена в стену, а снаружи остается лишь защитный корпус. Таким образом, ничего не мешает восприятию интерьера помещения.

Проводка в этом случае скорее тоже скрытая. Для такого вида закрепления в стене вырезается цилиндрическое отверстие, в которое монтируется установочная коробка. Она надежно и безопасно фиксирует розетку в стене.

По правилам установку устройства с заземляющим контактом рекомендуется производить на удалении не менее 500 мм от газопровода

Вариант с двумя гнездами предназначен для соединения с сетью сразу двух штепсельных вилок. При скрытом монтаже колодка помещается в один подрозетник.

Для увеличения их числа (более двух) придется делать дополнительное отверстие в стене и объединить корпус одной рамкой, если предполагается скрытая установка. Если же модель накладная, то добавляются модульные колодки.

Европейский стандарт предусматривает установку электроточки на высоте 30 см от пола. Это позволяет быстро найти ее в темноте на ощупь и комфортно пользоваться человеку среднего роста

Современный вид розетки – с заземляющим контактом. Используется в сетях с заземляющим проводом, которые безопаснее сетей типа «фаза, ноль».

К этому проводу присоединены дополнительные клеммы. Они в первую очередь соприкасаются с подключаемой вилкой, что исключает поражение опасным напряжением и током неисправных бытовых электроприборов. А еще защищает аппаратуру от помех в сети и электромагнитных помех от других приборов.

Антенная не имеет в себе напряжения. Она служит для соединения телевизора с антенным кабелем. Внешним отличием является только вид входного отверстия в корпусе.

Блок розеток имеет смысл расположить позади телевизора, если заранее определено место его установки, чтобы дополнительно не загромождать пространство кабелями

Для подключения к интернету и локальным сетям применяется компьютерная розетка. В нее же можно подключить и телефонный кабель.

Разъемы интернет и телефонного кабеля одинаковы по форме — RJ45 и RJ11/12 соответственно. Первый использует 8 контактов, а второй 4 или 6. Но для подключения к интернету через телефонную розетку придется применять модем, который использует соединение Dial-up.

Производители интернет-кабелей не советуют при подключении раскручивать витую пару больше 13 мм, чтобы избежать проблем соединения с интернет

Такие устройства могут выполняться в компактном корпусе или иметь вид обычного на 220 В. Для подключения телефона с разъемом старого образца придется установить розетку с соответствующим входом.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

​

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Самые популярные документы раздела

Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом

Главная Электропроводка Условные графические обозначения Условные графические обозначения УГО элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно.

Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях 2. Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Группы каждого вида установки отмечены черточками на клавишах приборов.

Обозначение линий связи на принципиальных схемах ГОСТ 2. Например, предохранитель и резистор имеют незначительные отличия. Устройства могут замыкать, размыкать и переключать контакты. D — Отображение аккумуляторного или гальванического источника питания.
Элементы электрических схем. Реле.

https://youtube.com/watch?v=rCK7mVWdMWE

Стандартные условные графические и буквенные обозначения элементов электрических схем.

С ДРУГОГО САЙТА:

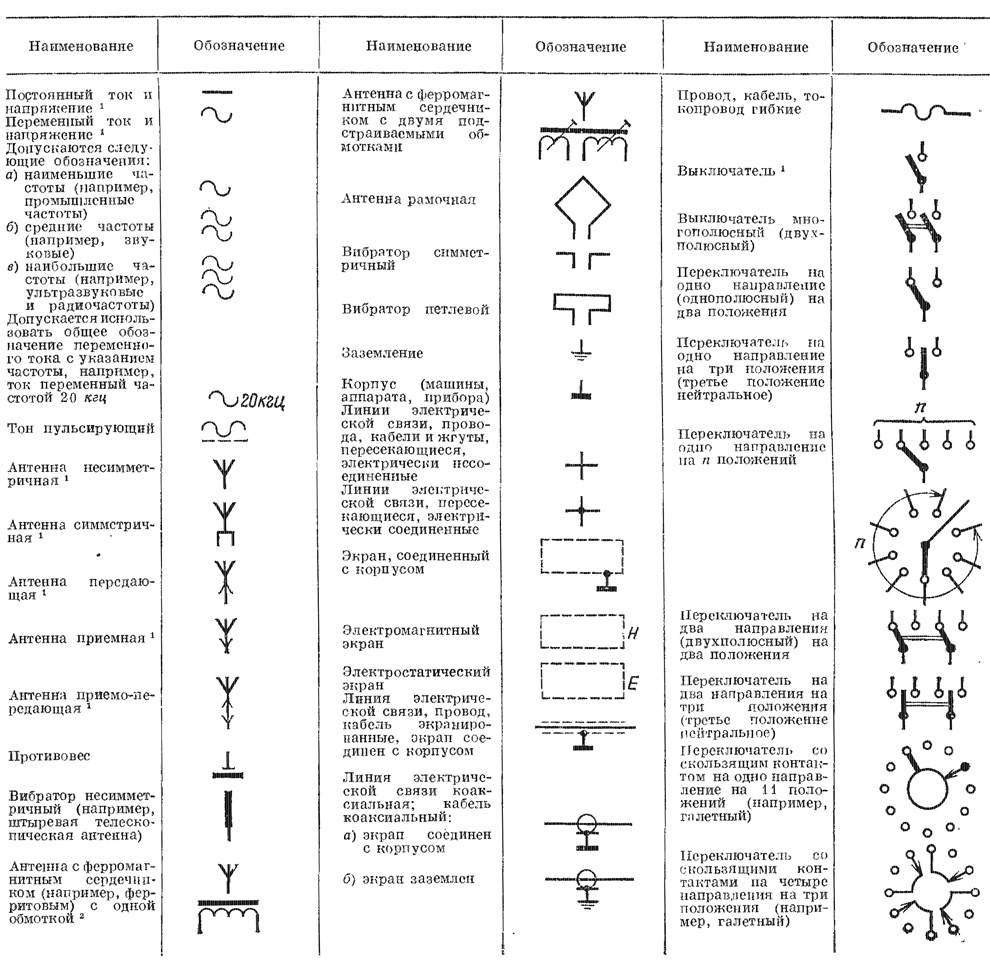

Условные графические обозначения в электрических схемах

ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале

ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические

ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные

ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

Скачать книгу.

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)

Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.

Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот

Сельсин – приемник
BE
Сельсин – датчик
BC

Тепловой датчик
BK

Фотоэлемент
BL

Датчик давления
BP

Тахогенератор
BR

Датчик скорости
BV

C
Конденсаторы
–
–

Схемы интегральные, микросборки

Схема интегральная,аналоговая
DA
Схема интегральная,цифровая, логический элемент
DD

Устройство задержки
DT

Устройство хранения информации
DS

Нагревательный элемент
EK

Лампа осветительная
EL

Разрядники,предохранители, устройства защитные

Дискретный элемент защиты по току мгновенного действия
FA
Дискретный элемент защиты по току инерционного действия
FP

Дискретный элемент защиты по напряжению
FV

Предохранитель
FU

G
Генераторы, источники питания
Батарея
GB

Элементы индикаторные и сигнальные

Прибор звуковой сигнализации
HA
Индикатор символьный
HG

Прибор световой сигнализации
HL

Реле, контакторы, пускатели

Реле указательное
KH
Реле токовое
KA

Реле электротепловое
KK

Контактор, магнитный пускатель
KM

Реле поляризованное
KP

Реле времени
KT

Реле напряжения
KV

L
Катушки индуктивности,дроссели
Дроссель люминисцентного освещения
LL

M
Двигатели
–
–

Приборы, измерительное оборудование

Амперметр
PA
Счётчик импульсов
PC

Частотометр
PF

Счётчик реактивной энергии
PK

Счётчик активной энергии
PI

Омметр
PR

Регистрирующий прибор
PS

Измеритель времени, часы
PT

Вольтметр
PV

Ваттметр
PW

Выключатели и разъединители в силовых цепях

Выключатель автоматический
QF
Разъединитель
QS

Термистор
RK

Потенциометр
RP

Шунт измерительный
RS

Варистор
RU

Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Выключатель или переключатель
SA
Выключатель кнопочный
SB

Выключатель автоматический
SF

Выключатели, срабатывающие от различных воздействий: -от уровня
SL

-от давления
SP

-от положения
SQ

-от частоты вращения
SR

-от температуры
SK

Трансформатор тока
TA

Трансформатор напряжения
TV

Стабилизатор
TS

U
Преобразователи электрических величин в электрические
Преобразователь частоты, инвертор, выпрямитель
UZ

Приборы электровакуумные и полупроводниковые

Диод, стабилитрон
VD
Приборы электровакуумные
VL

Транзистор
VT

Тиристор
VS

Токосъёмник
XA

Штырь
XP

Гнездо
XS

Соединения разборные
XT

Устройства механические с электромагнитным приводом

Электромагнит
YA
Тормоз с электромагнитным приводом
YB

Электромагнитная плита
YH

Дата добавления: 2018-02-15 ; просмотров: 15001 ; ЗАКАЗАТЬ РАБОТУ

{SOURCE}

Как «прочитать» схему освещения по ГОСТу?

Итак, если Вы решили разобраться в представленной Вам технической документации, то следует удостовериться в том, что выполняется некоторое количество важных пунктов. В первую очередь стоит помнить, что все размер по ГОСТу указываются в миллиметрах, что сначала пугает многих людей, которые не сталкивались с подобной системой.

Как упоминалось ранее, условных обозначений для внутреннего освещения действительно немало – существуют специальные символы даже для отдельных типов осветительных приборов, что затрудняет чтение. На территории Российской Федерации часто используются условные обозначения светильников, которые представлены на следующей иллюстрации.

Если желаете «прочитать» схему, то следует выполнить последовательно несколько рекомендаций:

1. Найти условные обозначения;
2. Совместить план с расположением помещения в пространстве;
3. Постараться визуально представить комнату и размещение светильников.

В целом, планирование по ГОСТу было создано таким образом, чтобы каждый желающий смог разобраться в данном процессе. Будьте уверенны, что уже вскоре у Вас получится понять представленный чертеж, а в случае необходимости и вносить требуемые изменения.
