Как организовать уличное освещение участка
Чтобы сделать безопасное, функциональное и красивое уличное освещение участка, нужно учитывать целый ряд нюансов. Рассказываем, как справились с этой задачей участники FORUMHOUSE.
Функциональное освещение участка должно быть таким, чтобы ночью на участке при необходимости было комфортно почти так же, как днем. Возможность зажечь свет должна быть в любом месте, где ночью может оказаться человек. Обычно предусматривается освещение:крыльца;
Отдельно можно подсветить особо выдающиеся деревья и кустарники, подпорные стенок, иногда – цветники. Очень красиво смотрится подсветка пруда или бассейна.
Нередко освещение устраивают по периметру участка – это отпугивает потенциальных грабителей. Из экономии фонари подключают к датчикам движения.
Посмотрим, как осветил стратегические места своего небольшого участка пользователь нашего портала с ником bloger82.
Два светильника на входе в огород освещают дорожку, которая ведет к гаражу. В эти светильники вкручены светодиодные лампы по 6 Вт. На бане фонарь с диодной лампой в 7Вт, который дополнительно освещает дорожки. Беседку и зону мангала освещает светодиодный прожектор в 10 Вт.
Я бы еще три лампочки на углах клумбы сделал, чтобы было светлее, но жена не дает. Ей нравится некая интимная обстановка.
Определившись с тем, какие места на участке будут подсвечены, домовладельцы составляют схему расположения осветительных приборов. В ней указывают, где будут стоять светильники, какие это будут светильники и какие задачи они должны решить. В схеме учитываются и климатические особенности: например, в Сибири много снега, и высота светильников для круглогодичного использования должна быть такой, чтобы зимой они не утонули в сугробах.
Установка системы уличного освещения
Монтаж светильника на опоре осуществляется путем выполнения нескольких последовательных операций. Перед началом электромонтажных работ следует отключить все приборы от электрической сети, чтобы процесс установки был безопасным.
Подготовительные работы
- Убираем весь мусор на участке установки опор.
- Покупаем все нужные материалы.
- Готовим инструментарий для выполнения электромонтажных работ.
- Выкапываем траншею для укладки проводов.
В процессе установки уличного освещения понадобятся такие инструменты и материалы:
- коловорот;
- корыто для замешивания раствора;
- лопата штыковая;
- мастерок;
- песок;
- цемент;
- вода;
- материалы для опалубки (доски, бруски или фанера).
Установка опор под светильники
Монтажные работы выполняют одним из нескольких возможных способов. Выбор конкретного метода установки зависит от разновидности фиксатора.
Фиксация светильника на стене:
- Размечаем область монтажа осветительного прибора.
- Проверяем ровность опоры с помощью строительного уровня.
- Дрелью проделываем отверстия в стенах.
- Забиваем анкера или дюбели.
- Фиксируем в стене кронштейны.
Крепление светильника на столб, установленный на земле:
- Копаем яму нужного диаметра.
- Насыпаем на дно ямы песок и трамбуем его.
- Собираем деревянную опалубку.
- Между рейками прокладываем пластиковую трубу нужного сечения. Внутри нее затем проводим кабель.
- Трубные торцы заклеиваем. Это необходимо, чтобы труба стала герметичной и строительная смесь в дальнейшем не попала вовнутрь.
- Готовим бетон и заполняем им опалубку.
- Ставим анкер по центру, чтобы зафиксировать опору под светильник. Анкер должен стоять строго вертикально, поэтому пользуемся строительным уровнем.
- Ждем, пока раствор затвердеет.
- Устанавливаем столбы на всех анкерах.
Установка светильника
Монтаж уличного светильника выполняют следующим образом:
- Протягиваем кабели от распределителя до участка, где устанавливаем светильник.
- Кладем кабель в траншею или подготовленные скрытые полости.
- Устанавливаем светильник на место.
- Зачищаем концы всех подводящих проводов с помощью ножа.
- Фиксируем каждый фазовый провод к центральным контактам светильника.
- Обматываем участки скрутки изолентой или термоусадочной трубкой.
- Убеждаемся в целостности изоляционного слоя, проверяем сопротивление и заземление мультитестером. Если проблемы не выявлены, закручиваем гайки, чтобы светильник надежно держался на своем месте.
Подключение к электрощиту
О том, как подключить светильник к электрощиту, сказано в Правилах устройства электроустановок. В ПУЭ, в частности, сказано, что корпус устройства должен быть самозатухающим, то есть изготовленным из металла, покрытого жаростойким материалом или термостойким пластиком. Место установки должно отвечать таким требованиям:
- пожаробезопасность;
- естественная освещенность;
- наличие искусственной вентиляции или естественное проветривание;
- расположение в зоне свободного доступа.
В составе электрощита имеются такие элементы:
- электрический счетчик;
- устройство защитного отключения;
- шина нулевая;
- шина заземляющая;
- автоматы вводные (на 30-60 А);
- розеточные автоматы под сильноточные электрические приборы (25 А);
- розеточные автоматы под слаботочные электробытовые устройства (16 А);
- автоматы для светильников (10 А).
Когда все элементы схемы находятся на своих местах, соединения тестируют. Также проводится замер сопротивления нуля с фазой.
Подключение светильника к электрощиту осуществляется после отключения общего напряжения в учетном щитке. Далее все провода подводим к положенным местам. Ввиду ответственности задачи, лучше доверить эту работу профессиональному электрику.
Подключить светильник можно напрямую или через выделенную розетку. В последнем случае для обесточивания сети будет достаточно изъять вилку из розетки.
https://youtube.com/watch?v=P9ze_THkaoI
https://youtube.com/watch?v=E9oaTwxocK0
https://youtube.com/watch?v=BoAmz5s_fdU
https://youtube.com/watch?v=0GoAvRu4vWE
Выбор осветительных приборов
Прежде чем вы начнете составлять схему уличного освещения вашего участка, решите, для чего оно вам необходимо. В основном оформляют такую систему с целью:
- подчеркнуть декоративную привлекательность участка;
- повысить удобство перемещения по территории и расширить возможности отдыха в сумеречное и вечернее время.
Виды светильников
Разновидностей фонарей на современном рынке очень много, и их достаточно сложно организовать по одному лишь критерию. Условно можно выделить такие группы приборов, подходящих для подключения уличного освещения:
- настенные;
- прожекторные;
- фонари на столбах;
- подвесные;
- приборы на коротких ножках;
- светодиодные светильники уличного освещения.
Правила безопасности
Чтобы система была безопасной, рекомендуется придерживаться следующих правил:
- Желательно избегать некачественной китайской продукции, она бывает небезопасна и почти всегда недолговечна.
- Использовать стабилизатор напряжения, он делает систему более безопасной.
- Лампы устанавливать, предназначенные для уличных условий.
- Применять надежную изоляцию.
- Для улицы следует монтировать опоры и кронштейны с антикоррозийным покрытием.
- Проводку под землей располагают на надлежащем расстоянии (по правилам ПУЭ) от других объектов.
- Кабелю на всем протяжении должен сопутствовать опорный трос.
Все работы можно выполнить своими руками, если придерживаться техники безопасности и инструкции по установке. При отсутствии хотя бы базовых познаний в электротехнике и опыта, лучше поручить выполнение работы электрику.
Уличное освещение в СНТ
Освещение улиц в СНТ необходимо , как для обеспечения безопасности движения автотранспорта, так и для безопасности передвижения пешеходов по территории садового товарищества. Участники СНТ должны сами позаботиться о том, чтобы их территория была освещенной и безопасной. Для этого нужно обратиться в сервисы, оказывающие услуги по организации уличного освещения в СНТ.
Квалифицированные работники нашей компании готовы полностью спроектировать и смонтировать систему освещения в вашем садовом товариществе , исходя из финансовых возможностей и потребностей в освещении территории, подобрать оптимальную модель светильника , а также правильно рассчитать необходимое количество осветительных приборов. Все работы выполняются в соответствии с имеющимися техническими условиями объекта, просчитывается требуемая мощность светильника, место установки, направление светового пятна, а также способ подключения к электропитанию.
Уличные светодиодные светильники – это LED светильники для уличного освещения с креплением на столб или на стену дома. Светодиодные уличные светильники являются отличной заменой устаревших светильников ДРЛ 150 и ДРЛ 250 т.к. более экологичны и экономичны , они также выступают как аналоги традиционных светильников таких как ЖКУ, РКУ, ГКУ и ЛКУ. Популярные мощности светодиодных уличных фонарей: 120 вт, 100 вт, 70 вт, и 40 вт, меньшей мощности светильники не часто используются т.к. они не дают достаточного освещения при нахождении уличного светильника на столбе. Наша компания готова предложить вам более 20 различных моделей светодиодных уличных светильников, а также консольных светильников прямого включения (без дросселя) с цоколем Е40, Е27 под энергосберегающие лампы.
Одной из популярных серий светодиодных уличных светильников является серия RVL.
Особенности светильника RVL:
- светодиоды со сроком службы до 50 000 часов
- корпус из алюминиевого профиля
- пропускает 95% света, излучаемого
- обладает устойчивостью к агрессивной внешней среде
- алюминиевые печатные платы светового модуля с низким тепловым сопротивлением
- источник питания с автоматической защитой от скачков напряжения до 380В и перегрева
- простая и надежная система герметизации, основанная на использовании специальной конструкции корпуса и стекла, а также немецких силиконовых шнуров
- производство- Россия
| RVL-40WТE02 (40Вт) | RVL-70WТE02 (70Вт) | RVL-100WТE02 (100Вт) | RVL-120WТE02 (120Вт) |
| 5500руб.00коп. С подключением | 6500руб.00коп.
С подключением |
7000руб.00коп.
С подключением |
8500руб.00коп.
С подключением |
Принципы организации уличного освещения
Прежде, чем приступить к установке уличного освещения, вы должны понять, что именно вам для этого потребуется.
Все оборудование можно условно разделить на 3 большие группы:
- Светильники для уличного освещения. Для этой цели подойдут только специальные приборы, которые предназначены для работы в различных климатических условиях. Их главные характеристики — герметичность и отсутствие пропускной способности для влаги. В эту же группу относятся датчики движения, которые по мере вашего перемещения по участку будут реагировать и свет будет включаться в тех зонах, где это необходимо.
- Оборудование для контроля. Такие приборы понадобятся для того, чтобы автоматизировать систему и затрачивать минимум времени на ее обслуживание, но при этом получить качественное освещение в темное время суток. Плюс к этому добавляются еще и стандартные выключатели для возможности самостоятельно регулировать интенсивность работы освещения.
- Проводники и кабели. Эта группа включает провода, трубы, клеммы, стяжки и другие детали, без которых невозможно создать единую цепь подачи электросети ко всем приборам.
Классификация освещения на улице
Типы осветительных приборов, их мощность, дизайн, правила монтажа и много другое зависит от объекта освещения. Виды уличного освещения:
Дворовое
Дворовое освещение предназначено для создания искусственного светового потока на прилегающей придомовой территории, подъездных путях, детских площадок и т.д. Создание освещения увеличивает уровень безопасности в темное время суток.
Для дворового освещения используют фонарные столбы, настенные фонари, прожекторы, более редко элементы дизайнерского освещения и подсветки. Уличные светильники оборудованы антивандальной системой и высокой степенью защиты.
Для освещения входной группы в подъезд дома используют настенные светильники типа ЖБУ. Он обладает теплым белом светом, не раздражающим глаз человека, и создает хорошую видимость в условиях плохой видимости (снегопад, туман, дождь).
Дворовое освещение
Дорожное
Дорожное освещение четко определено правилами и должно обеспечивать уровень безопасности участников дородного движения (водители, пешеходы).
На участках с большой интенсивностью движения (автомагистрали, городские дороги) используют светильники с рефлектором. Это помогает «собрать» световой поток не рассеивая его. Таким образом, устанавливая светильник на большой высоте, освещается большой участок дороги, и увеличивается расстояние между опорами.
Для дорог с меньшей интенсивностью используют светильники с рефлекторным и рассеянным освещением.
Сегодня при монтаже уличного дорожного освещения используют светодиодные светильники, т.к. они обладают стабильным световым потоком, яркостью, долговечны и энергоёмкие.
Дорожное освещение
Пешеходные переходы, тротуары
Для освещения пешеходных переходов, тротуаров, велосипедных дорожек, площадок используют светильники с рассеянным освещением. Это позволяет рассеять свет на большое расстояние.
Для освещения пешеходного перехода используют светодиодные прожекторы с направленным световым потоком поперек оси дорожного пути, тем самым водитель видит пешехода на дальнем расстоянии.
Освещение тротуара
Освещение пешеходного перехода
Декоративное
Декоративное освещение не несет в себе функций утилитарного освещения, скорее оно призвано подчеркнуть особенности архитектурного строения, ландшафтного дизайна или садово-парковых зон.
Для его реализации используют светодиодные ленты, точечные «напольные» светильники, фонари на низких ножках, в отдельных случаях разноцветные лампы.
Декоративное освещение
Этапы проектирования
При монтаже наружного освещения проходятся следующие этапы:
- Установка опоры для фонарей.
- Монтаж и подключение светильников.
- Протяжка проводки и монтаж арматуры.
- Установка индивидуального управления освещением.
Источниками уличного света могут служить масляные, свечные, керосиновые или газовые лампы, различные дуговые, индукционные и лампы накаливания или светодиоды.
Опоры могут быть также разных типов: деревянные, бетонные или металлические столбы, мачты с тросами и крепежными кабелями.
Когда за разработку уличного освещения взялись дизайнеры, то появилось его деление на две разновидности: обеспечивающее безопасное движение ночью по участку основное освещение и исключительно декоративное, использующее особые светильники.
Безопасность передвижения достигается старым проверенным методом – использованием консольных светильников (фонарей). Для их установки необходим предварительный расчет мощности освещения, поскольку они должны проливать на местность столько света, чтобы быть полезными пешеходам, но не слепить водителей.
Монтаж электрощитка
В электрощиток вводится кабель, по которому электропитание подается в квартиру или в дом. Кроме того, в электрощитке устанавливается следующее оборудование:
- счетчик учета электроэнергии;
- реле напряжения;
- УЗО (устройство защитного отключения);
- автоматы защиты;
- шина заземления;
- нулевая шина.
Электромонтаж производится с помощью DIN-реек, на которых крепятся все указанные приборы. Все подключаемые к ним элементы потребления электроэнергии делятся на группы – розеточную и группу освещения.
Внутренние провода группы освещения подключаются к автоматам, соединенным друг с другом гребенкой. Каждый автомат отвечает за работу осветительных приборов одного или нескольких помещений.
Автоматы по своим техническим характеристикам должны соответствовать мощности подключаемых приборов. Обычно используют автоматы на 16 А для группы мощностью 2300 Вт.
Выбор осветительных приборов
Прежде чем вы начнете составлять схему уличного освещения вашего участка, решите, для чего оно вам необходимо. В основном оформляют такую систему с целью:
- подчеркнуть декоративную привлекательность участка;
- повысить удобство перемещения по территории и расширить возможности отдыха в сумеречное и вечернее время.
Важно! Главная идея создания уличного освещения будет влиять на выбор места расположения фонарей:
- Декоративная функция — светильники являются украшением малых архитектурных форм на участке, подсвечивают клумбы, альпийские горки, искусственные пруды. Используются чаще всего в многоцветовой палитре, чтобы создать атмосферу праздника и неимоверной красоты.
- Техническая — здесь главное условие безопасность. Поэтому установка осуществляется непосредственно при входе во двор, в дом, на ограждениях и фасадах построек, по периметру садовых дорожек.
Виды светильников
Разновидностей фонарей на современном рынке очень много, и их достаточно сложно организовать по одному лишь критерию. Условно можно выделить такие группы приборов, подходящих для подключения уличного освещения:
- настенные;
- прожекторные;
- фонари на столбах;
- подвесные;
- приборы на коротких ножках;
- светодиодные светильники уличного освещения.
Важно! Очень популярно сегодня уличное светодиодное освещение, но скорей всего вы вряд ли сможете обойтись лишь одной разновидностью фонаря. Поэтому при составлении схемы уличного освещения продумайте, где и какие приборы лучше расположить, чтобы добиться минимального энергопотребления при высокой эффективности освещения
Технология монтажа уличного освещения
Для производства работ понадобится:
- Набор отверток.
- Индикатор напряжения.
- Пассатижи.
- Кусачки.
- Клеммы для соединения проводов.
- Изолента.
- Термоусадочная трубка.
Порядок монтажа:
- Начинают работы с установки опор под светильники. Их конфигурация зависит от того, где будет размещен сам прибор. Для установки вертикальных опор в виде столбов обязательным условием является наличие бетонного фундамента. Для его устройства при помощи коловорота делается круглая яма в грунте. На ее дно насыпается слой песка и тщательно утрамбовывается.
- Затем устанавливается опалубка. В середину необходимо вставить пластиковую трубку, через которую будет протягиваться кабель освещения. Пространство в опалубке заливается бетоном, изготовленным на основе 1 части цемента и 3 частей песка.
- После высыхания раствора в фундаменте сверлятся отверстия под анкера. Затем в трубку продевают провод и соединяют его с проводом в столбе. На анкерные болты крепится опора. При ее установке обязательно проверяется вертикальность при помощи уровня.
- Между столбами для прокладки кабеля выкапывают траншею глубиной не менее 0,7 м, а расстояние от любой постройки должно быть не менее 0,6 м. Как мы уже говорили выше, кабель необходимо укладывать в специальный металлопластиковый рукав.
- Установку фонарей уличного освещения необходимо выполнять таким образом, чтобы их свет не попадал в окна соседей. Радиусы света от каждого фонаря не должны пересекаться, поэтому лучше их располагать на расстоянии, чтобы была небольшая неосвещенная полоса. В этом случае можно сэкономить электроэнергию.
- Все провода соединяются параллельно. Скрутки недопустимы, соединения выполняются только при помощи клемм.
- Если система освещения не будет управляться при помощи автоматики, то выключатели необходимо располагать так, чтобы они были вне зоны действия атмосферных осадков. При установке на осветительных столбах розеток для подключения электроприборов, необходимо выбирать только закрытые модели.
- Установка датчика движения или фотореле производится согласно инструкции к приборам.
- Подключение системы к электрощиту проводится только по окончании монтажа всех элементов.
- При подключении проводки к автомату необходимо руководствоваться правилом: размыкается только фаза. В этом случае при выключенном автомате вы сможете проводить работы. Наличие напряжения в системе освещения после отключения автомата можно проверить при помощи индикатора.

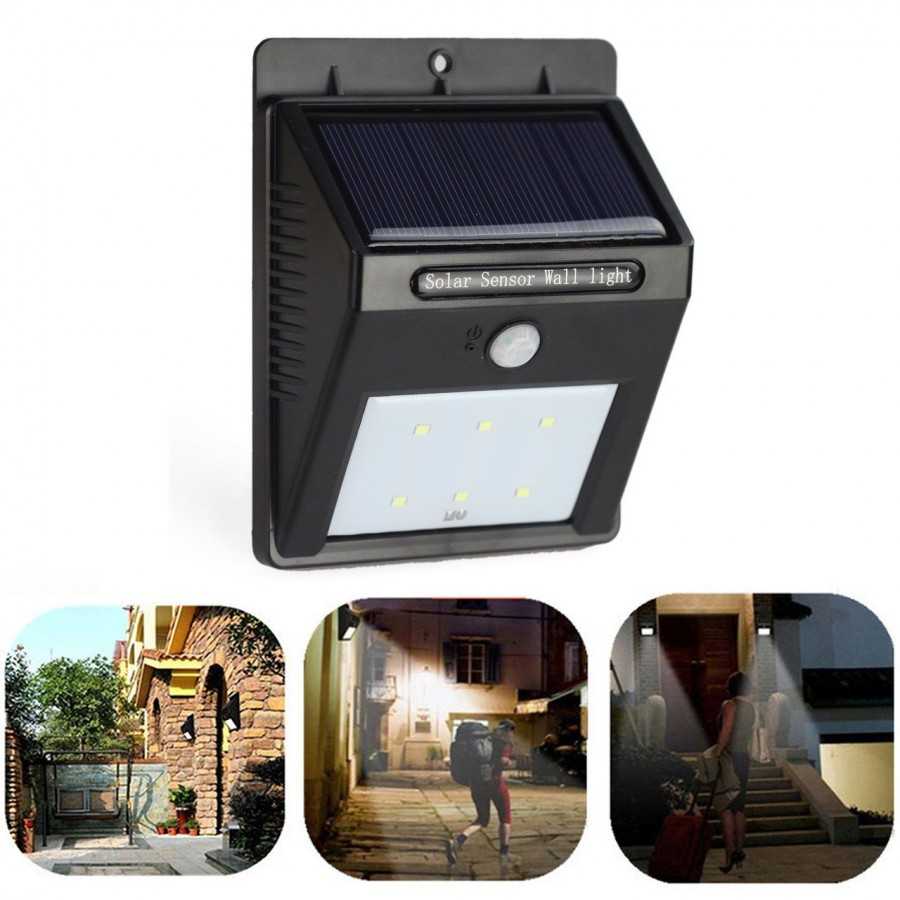

Осветительные приборы с датчиками
Являются экономически выгодными, так как позволяют существенно уменьшить энергозатраты. Активируются при приближении людей.

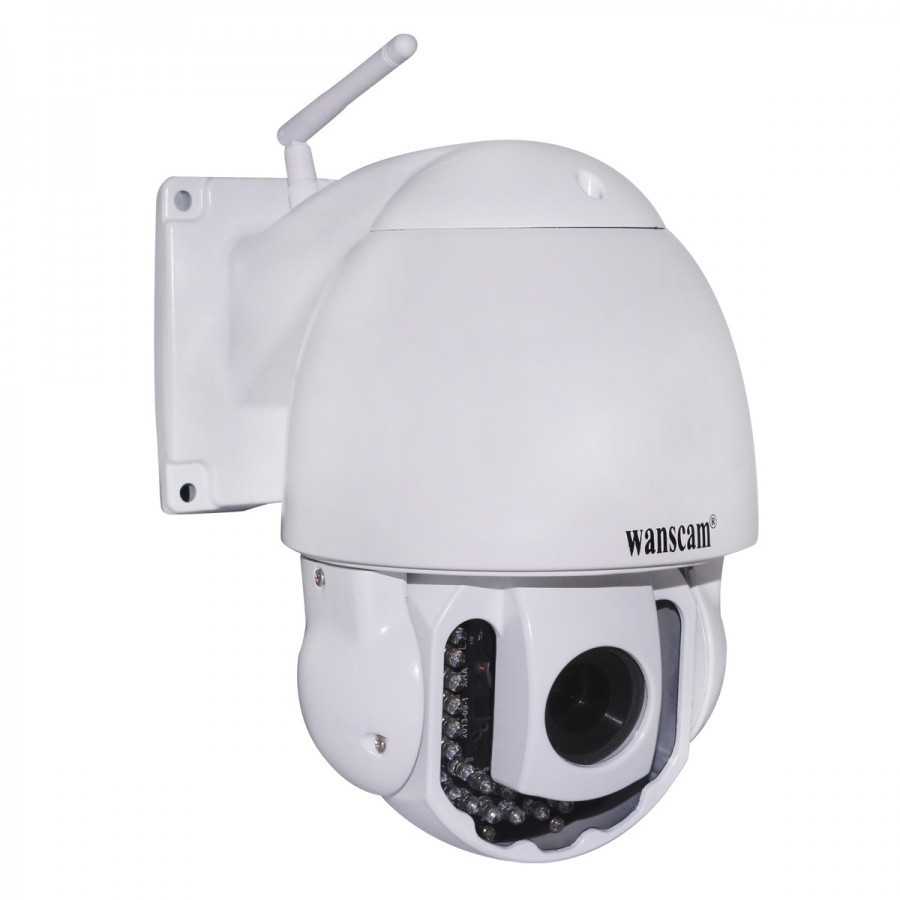

Также существуют устройства, оснащенные помимо датчиков движения видеокамерами. Данная разработка позволяет отследить злоумышленника в случае попытки проникновения на территорию.
- Подвесные светильники — примеры установки, размещения и дизайна источников света своими руками (110 фото)
-
Светильник настольный: дизайн, особенности размещения и идеи по установке
-
Люстра своими руками — инструкции по изготовлению и мастер-класс по созданию дизайнерских моделей
Датчики движения можно вмонтировать во все виды фонарей.
https://youtube.com/watch?v=_b8R77STvhs
https://youtube.com/watch?v=mo8wxhfgUOk
https://youtube.com/watch?v=9sFBz24jbzU

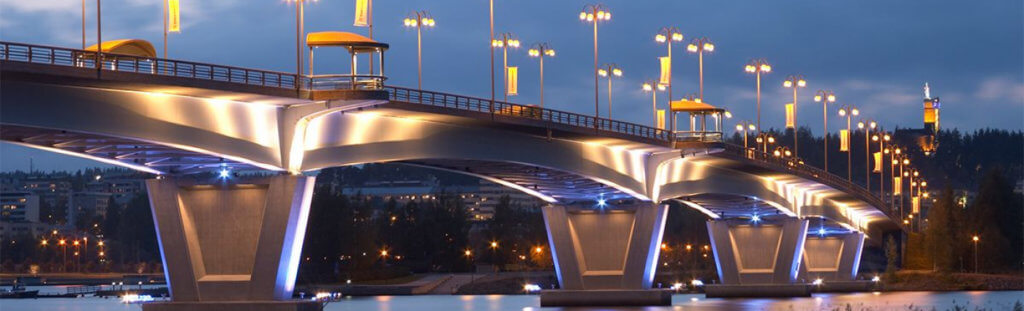

Монтаж, ремонт и демонтаж декоративной подсветки зданий
Монтаж уличного освещения осуществляется после предварительного детального планирования. Именно на этапе составления проекта освещения выбирается количество, яркость, тип светильников, их оттенки и светораспределительные свойства.
В процессе проектирования учитывают следующие критерии:
- тип строения;
- местоположение;
- действующие требования и нормативы.
При монтаже наружного освещения светильники могут располагаться:
- ниже уровня земли – грунтовые светильники с влагозащитой, повышенной прочностью и герметичностью корпуса;
- на уровне земли – монтируются на специальные пьедесталы из бетона или железа;
- выше уровня земли – светильники устанавливаются на фасаде с помощью регулируемых держателей, которые дают возможность направлять свет в нужном направлении.
К последней группе относятся прожекторы, которые ставят на крышу соседних зданий и направляют поток света на подсвечиваемый объект. Если соседняя крыша недоступна, массивная подсветка со стороны организуется с применением столбов и мачт, устанавливаемых рядом со зданием.
При монтаже внешнего освещения следует учитывать некоторые особенности.
- Для широких домов выбираются лампы с большим углом горизонтального рассеяния света. Для высотных объектов, напротив, применяют светильники с большими углами вертикального рассеяния света. При наличии лоджий лампы не размещают выше уровня земли, чтобы архитектурная подсветка не попадала внутрь помещений.
- Угол падения света рассчитывается в зависимости от материала отделки. Гладкие, шероховатые, матовые и глянцевые покрытия обеспечивают разную реакцию на подсветку. Они могут поглощать или отражать свет, что учитывается при дизайне фасадного освещения. При работе с глянцевыми поверхностями следует исключить образование слепящих бликов.
- Отдельные способы существуют при работе с объектами, рядом с которыми растут деревья и высокие кусты. Столбы с прожекторами могут ставиться между деревьями, но таким образом, чтобы в световой луч не попадали ветки и листья.
- Если рядом с домом есть озеро или бассейн, лампы ставят на уровне земли или ниже уровня земли, чтобы на воде не образовывалось бликов, и отражение было красивым. Направление света подсветки в таких случаях направляется вверх.
- В случаях, когда здание имеет горизонтальные выступы, светильники помещаются на уровне земли с удалением от объекта. Если здание имеет вертикальные выступы, источники света помещаются справа и слева от мест наблюдения.
Ремонт и демонтаж декоративной подсветки желательно доверять специалистам, которые имеют опыт проектирования и монтажа. Они знакомы с особенностями системы и быстро подберут необходимые комплектующие. Чаще всего ремонт необходим локальный: замена определенной лампы, которая исчерпала свой срок службы. В ряде случаев может потребоваться ремонт провода на территории. Если система декоративной подсветки и управление были грамотно сконструированы, то вопросы ремонта, докомплектации и модернизации не потребуют большого количества времени и ресурсов.
При выборе светильников для установки уличного освещения важно сразу выбрать доступные в продаже источники света и комплектующие, чтобы с их заменой не возникало проблем. Если подсветка используется только в праздничные даты или сезон, ее не нужно постоянно демонтировать и устанавливать заново
Активировать систему можно с помощью блока управления, в остальное время просто отключая светильники. После длительного отключения часто требуется ремонт, если не была предусмотрена хорошая защита элементов от птиц, природных факторов, механических воздействий.
Подключение наружных светильников, установленных на фасадах
В принципе, это наружное освещение практически повторяет внутреннее. Все дело в том, что светильники, прикрепленные к стене дома снаружи, подсоединяются к сети электрического тока через распределительный щит, который используется и для внутренней разводки проводов.
А, значит, сама прокладка кабеля будет производиться по стенам. Чаще всего это скрытая проводка, которая укладывается в штробы. Специалисты рекомендуют сам кабель начинать укладывать еще до начала отделочных работ, тем самым можно избежать лишних процессов (штробления стен). Если дом деревянный, то оптимальный вариант – открытая проводка.
Шаг 2 – Подготовительные работы
Хорошо, если Вы решили выбрать фонарики на солнечных батареях, т.к. в этом случае достаточно просто установить их на опоры. Однако если Вам по душе стационарный вариант подсветки, которая будет работать от сети, то в этом случае придется немного похлопотать.
Для начала нужно выяснить следующие вопросы:
- Откуда будет происходить питание системы освещения забора?
- Как будет осуществляться управление подсветкой?
- Где лучше разместить фонари?
- Какой провод нужно выбрать для уличной прокладки?
Сразу же посоветуем Вам лучший вариант системы подсветки дачного ограждения. Точка подключения освещения – распределительный щиток частного дома, на который нужно вывести отдельный автомат, обслуживающий светильники. Управлять освещением можно с помощью того же автомата или вывести еще один выключатель в коридоре либо на улице (к примеру, если Вам удобно, то на самом заборе). Однако самый разумный вариант – подключить фотореле, которое будет автоматически включать освещение при наступлении темноты, и выключать на рассвете. Это действительно удобно и большинство людей используют такой вариант управления подсветкой ограждения.
Что касается фонарей, их обязательно нужно разместить рядом с калиткой и воротами, чтобы лампы освещали вход на участок и сделали передвижение в ночное время безопасным. Помимо этого рекомендуется сделать подсветку забора в таких местах, как парковка, зона отдыха либо даже по всему периметру, если бюджет позволяет.
Как подключить свет на улице?
Для того чтобы ответить на этот вопрос, нужно рассмотреть схему подключения уличного освещения. Одной из ее составляющих есть реле. Реле — это устройство для регуляции работы электроцепи, которой можно управлять, задав параметры, время. Также реле могут быль устройства, реагирующие на изменения внешней среды, вследствие чего запускается процесс смыкания контактов. Бывают фотореле (реагирующие на освещенность), акустическое, тепловое реле.
На наш взгляд, более оптимальным вариантом для улицы есть фотореле. Рассматривая схему подключения фотореле, остановимся на выборе устройства. Максимальная нагрузка составляет от 1000 до 2300 Вт
Покупайте реле проверенных производителей, обратите внимание на степенью защиты IP44 (защита от внешних воздействий)
Это фаза, ноль, фаза коммутирующая (на светильник). Эти соединение лучше производить через специальную распределительную коробку, где удобно закрепляются все проводки. Коммутирование нагрузки — это прерывание фазного напряжения и его включение.
Подключаемый к проводу рабочий «ноль» используется для электропитания (рабочее напряжение 230 В). От лампы выходят: ноль, коммутирующая; от реле: ноль (соединяясь с соответствующим проводом от лампы), коммутирующая (идет на светильник), фаза. Из распределительной коробки выходят два провода: ноль и фаза. Как видите, схема подключения уличного освещения вполне пригодна для установки собственными руками, главное ее изучить.
Кабель электрический для прокладки по воздуху (ВВГ)
Очень часто при прокладке электрического кабеля в открытом пространстве, или на улице, возникает ситуация, когда кабель должен проводиться по воздуху или же прятаться в земле. От идеи с закапыванием электрокабеля зачастую отказываются, а вот проводка по воздуху встречается повсюду. Однако не все провода можно и нужно использовать под открытым небом, учитывая климатические условия и высокую влажность при дожде. Кабель электрический для прокладки по воздуху ВВГ — лучший пример универсального кабеля, который вполне можно использовать как в помещениях, так и при наружной прокладке.
Основные характеристики кабеля ВВГ
Чтобы понять, почему этот кабель подходит для прокладки по воздуху, следует поподробнее рассмотреть его характеристики:
кабель ВВГ — силовой кабель, состоящий из медных жил. Кстати сказать, медь, пришедшая на смену алюминию, давно уже зарекомендовала себя как более надежный и износостойкий материал;
высокая степень защиты кабеля ВВГ, а именно, поливинилхлоридная изоляция как самого кабеля, так и каждой жилы, гарантирует его безопасное использование в течение достаточно долгого времени
Причем разноцветная окраска жил провода, которых может быть как одна, так и несколько, значительно упрощает операцию подключения;
для проводки на открытом воздухе важно и то, что кабель ВВГ может использоваться при диапазоне температур как от минус 50, так и до плюс 50 при очень высокой влажности — 98 — 100%.
Таким образом, кабель ВВГ — лучший кабель электрический для прокладки по воздуху.
elektromarket-nn.ru
Прокладка кабеля под землей
Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.
После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.
Далее на дно засыпаете песчанную подушку высотой в 10-15см.
Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.
Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.
Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.
В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.
Кое-где рекомендуется сделать отдельный выход под розетки.
Они бывают очень полезны на территории сада.
После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.
Разрезаете в этих местах кабель и тяните его к следующему фонарю.
Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать. Когда все провода проложены присыпаете траншею землей.
На глубине от поверхности в 30см желательно проложить сигнальную ленту.
Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.
