Как определить параметры светодиода?

Маркировка Samsung

На пике производства светоизлучающих диодов эта фирма была лидером по производству и занимала лидирующие позиции на рынке. Сегодня Samsung сдала позиции, но по-прежнему остается на рынке, т.к. зарекомендовала себя, как компания, выпускающая качественную продукцию. Маркировка состоит из 18 символов:

• 1, 2 – буквы SP, означающие «Samsung Package» — это значение постоянное и не меняется;
• 3 – мощность светодиода имеет два популярных значения: H (high) – высокая, M (middle) – средняя, в редких случаях на этом месте может оказаться другой символ: B – для светодиодов подсветки, F — для вспышек фотокамер и другие;
• 4, 5 – цвет излучаемого света: WH (white) – белый;
• 6 – версия изделия (кодируется буквой);
• 7,8 – обозначение изделия;
• 9 – тип линзы D (dome) – куполообразная;
• 10 – мощность в ваттах, в нашем случае – 3 Вт;
• 11 – разряд зарезервирован;
• 12 – индекс цветопередачи CRI: 1 – min 68, 3 – min 70, 4 – min 75, 5 – min 80, 7 – min 90;
• 13, 14 – прямое падение напряжения, кодируется буквой и цифрой в соответствии с таблицей, представленной на фото;
• 15, 16 – коррелированная световая температура CCT, значения закодированы в соответствии с таблицей, представленной на фото;
• 17,18 – номинальный световой поток, соответствие кодировки цвету смотрите на фото ниже;

Световой поток – еще одна немаловажная характеристика светодиодов

Эта характеристика измеряется в люменах

Обращая внимание на нее мы можем получить более-менее правдивое понимание того, сколько света мы получим от источника. Это достаточно «размытая» характеристика, т.к

световой поток зависит от многих факторов. И если в описании к светодиоду будет указано, что он выдает 100 люмен, то это не факт. Правильное определение истинного значения состоит не в производственных данных, а в экспериментальных. Посмотрим одну из методик.

Возьмем три светодиода одинаковой мощности и светового потока (по datasheet) при 350 мА – 120 люмен. При питании диодов от драйвера 350 мА в течении 1 мин., не превышая температуру кристалла получили следующие данные. Причем светодиод №3 выдает 120 люмен при токе всего в 300 мА. Т.е. делаем вывод, что данные по паспорту не всегда правильные. Выбирайте диоды с условием того, что истинное значение люменов будет на 10-15 процентов меньше. Тогда в конечном итоге не разочаруетесь, а в случае как с 3 диодом еще и порадуетесь.

Еще одна неприятная новость. С увеличением температуры кристалла падает световой поток. Эта характеристика ВСЕГДА указывается в данных, в виде графика. Не ленитесь и смотрите. Как правило, при рабочей температуре кристалла в 85 градусов у большинства LEDs световой поток уменьшается на 12 процентов.

Диод в цепи переменного тока

Кто забыл, что такое переменный ток, читаем эту статью. Итак, для того, чтобы рассмотреть работу диода в цепи переменного тока, давайте составим схему. Здесь мы видим генератор частоты G, диод и два клеммника Х1 и Х2, с которых мы будем снимать сигнал с помощью осциллографа.

Мой генератор частоты выглядит вот так.

генератор частот

Осциллограмму будем снимать с помощью цифрового осциллографа

Генератор выдает переменное синусоидальное напряжение.

синусоидальный сигнал

Что же будет после диода? Цепляемся к клеммам X1 и X2 и видим вот такую осциллограмму.

переменное напряжение после диода

Диод вырезал нижнюю часть синусоиды, оставив только верхнюю часть.

А что будет, если мы поменяем выводы диода? Схема примет такой вид.

переменый ток после диода

Что же получим на клеммах Х1 и Х2 ? Смотрим на осциллограмму.

переменный ток после диода

Ничего себе! Диод срезал только положительную часть синусоиды!

Что означает маркировка SMD?

Расшифровка такого показателя звучит как Surface Mounted Device, что в переводе на русский язык означает «прибор, который монтируется на поверхности». В качестве такого приспособления выступает диод, а поверхность в нашем случае – это основание ленты.

Любые SMD-светодиоды, характеристики которых схожи с параметрами всех остальных подобных ламп, состоят из нескольких кристаллов, размещенных в корпусе с контактными выводами, а также линзами, формирующими световой поток. Он излучается полупроводниками и направляется в миниатюрную оптическую систему, которая и образуется сферическими рефлекторами, а также прозрачным корпусом самого диода.

Какие же еще имеют СМД-светодиоды характеристики? Маркировка, которая представлена цифрами на ленте, показывает размеры кристалла в миллиметрах. Полоса на основе SMD очень хорошо гнется в продольном направлении.

Основные технические характеристики светодиодных лент

Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров

Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.

Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит

Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента

Вид и размер применяемых светодиодов

Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:

• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

Плотность размещения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов

Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины. Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов

Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.

Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.

Степень защиты

Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты. В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами

В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.

Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.

Проверка светодиода мультиметром – как ее выполнить

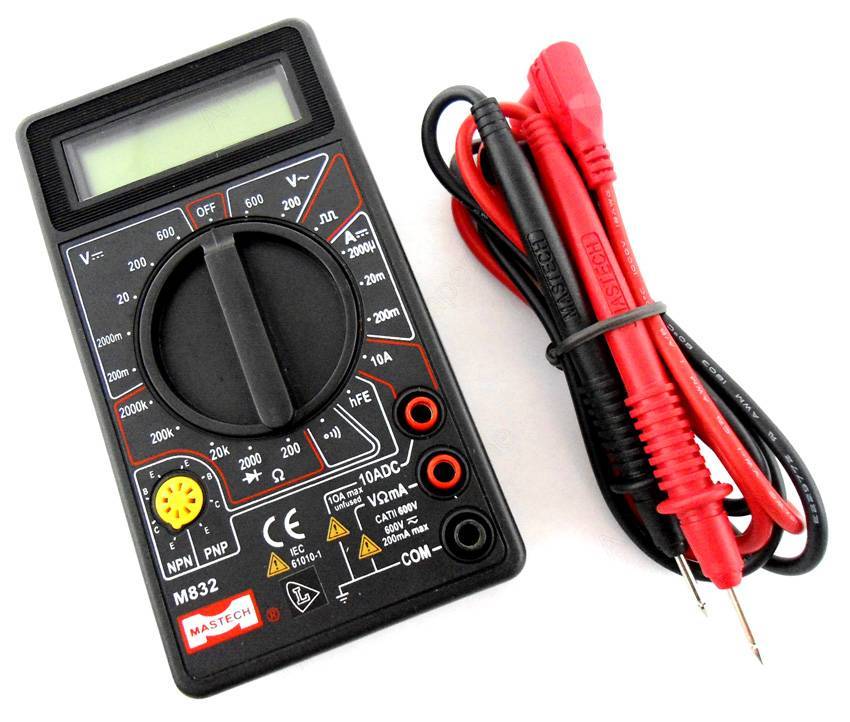

Самым простым и доступным способом является «прозвонка». На мультиметрах есть отдельное положение переключателя, специально для диодов. Переключив прибор в нужную позицию, прикасаемся щупами к ножкам светодиода. Если на дисплее высветилась цифра «1», следует поменять полярность. В этом положении зуммер мультиметра должен издавать звуковой сигнал, а светодиод светиться. Если подобного не произошло, значит, он вышел из строя. Если же световой диод исправен, но при впайке его в схему не работает, этому может быть две причины – неправильное его расположение или выход из строя резистора (у современных SMD-компонентов он уже встроен, что будет ясно в процессе «прозвонки»).

Мультиметром довольно просто прозвонить световой диод

Производители светодиодов

Монтаж светодиодов.

В рейтинге производителей лидируют несколько фирм с мировым именем. Именно они выпускают самые качественные изделия на рынке.

1. Philips. Пожалуй, производитель, с самым известным именем. Под этой маркой выпускается множество изделий от лампочек, до телефонов. Фирма имеет заводы более чем в шестидесяти странах. Активно вкладывается в новейшие разработки. Покупает другие, более мелкие заводы и производства, которые изготавливают светодиоды.
2. Cree. Американская фирма, которая начинала свой путь с производства чипов для телефонов. Специализируется на производстве led-изделий разного назначения. РРаРазработали и выпускают светодиоды из карбида кремния, которые ярко светят.
3. Nichia. Японская компания. Одна из старейших в области изготовления светодиодной техники. Именно она разработала и внедрила выпуск синих и белых цветов led. Специализируется на производстве кристаллов. Лидер на рынке по доходам от продаж.
4. Osram. Немецкий изготовитель. Работает более ста лет в паре с Siemens. Выпускает светоизлучающие диоды, которые соответствуют мировым стандартам качества.

Из российских производителей можно отметить «Оптоган» и «Светлана-Оптоэлектроника». Обе фирмы располагаются в Санкт-Петербурге и производят светотехнические изделия. Впрочем, кристаллы для выпуска продукции закупаются за рубежом.

Угол рассеивания

Ну последнее, на что стоит обратить внимание – угол рассеивания. Большинство диодов выпускается с углом рассеивания в 120 градусов

Но это не конечная цифра. Разброс углов начинается от 15 и заканчивается 360 градусами (к примеру филаментные). Здесь Вам стоит определиться опять же, что хотите получить. Узконаправленный свет или рассеянный по всей комнате. Для комнаты подойдет и 120 градусов, но лучше применить линзы, чтобы увеличить угол. Для узконаправленного луча с лихвой хватит диодов с рассеивание в 40 градусов.

Есть еще несколько характеристик светодиодов. Но они более интересны для промышленного производства. А нам, простым обывателям, с лихвой хватает этих.

Я могу понять, что для кого-то эту информацию тяжело понять, но это только первое время. Если Вы один раз разберетесь, то в дальнейшем никаких трудностей правильно выбрать светодиод под свои нужды не составит труда. Во всяком случае я уже не «болею» муками подбора.

• 1. Размер чипа
• 2. Сила тока на кристалле
• 3. Параметры сверхярких светодиодов от 10W
• 4. Характеристики 5050, 2835, 5730, 5630, 3528
• 5. Технические характеристики китайских
• 6. Характеристики светодиодов для фонариков
• 7. Основные характеристики
• 8. Подробное описание

История создания светодиода.

Она насчитывает всего чуть больше ста лет. Первое упоминание о свечении диода относится к 1907 году. Английский физик Генри Раунд заметил разноцветное излучение при течении электричества через соединения карбид кремния-металл. Такое явление получило название электролюминесценция.

Спустя почти двадцать лет в 1923 году российский ученый Олег Лосев проводил подобные эксперименты в Нижнем Новгороде. Физик обнаружил свечение на месте контакта карбида кремния и стальной проволоки. Лосев опубликовал результаты своих исследований, и обосновал, что электролюминесценция наблюдается именно на границе соприкосновения разнородных материалов. Теоретическую базу под открытие подвести не смогли, и дальнейшего развития оно не получило. Хотя Лосев предсказал использование электролюминесценции для создания маломощных и миниатюрных источников света. Физик даже придумал конструкцию светового реле, но дальше исследования не продолжились.

В 1961 году, еще через сорок лет, американские изобретатели Д. Р. Байард и Г. Питтман придумали технологию выпуска светодиодов из арсенида галлия. В 1962 году они получили патент, и начался промышленный выпуск. Однако, их led-элемент испускал инфракрасное излучение, то есть был не видим человеческому глазу.

Но в том же 1962 году американский физик Ник Холоньяк изобрел красный светодиод. В 1971 году его соотечественник Жак Панков придумал синий. А в 1972 Джордж Крафорд открыл желтый led.

Впрочем, до семидесятых годов XX века светоизлучающие диоды оставались очень дорогими. Фирма «Монсанто» первой в мире удалось организовать массовое производство led в качестве индикатора.

В семидесятых годах группе советских ученых под начальством Ж. Алферова удалось синтезировать неизвестные до этого полупроводниковые вещества. Их начали получать на предприятиях и в лабораториях. А на основе этих соединений запустили серийное изготовление светодиодов.

В 1983 году Citizen Electronics придумала и внедрила на своих предприятиях светодиоды плоской конструкции (SMD).

В девяностые годы японские ученые И. Акасаки, Х. Амано и С. Накамура придумали, как значительно удешевить производство синих led. Технологию успешно опробовала фирма Nichia с 1993 года. А с 1996 года они начали изготовление белых led-элементов, чей свет получается из сочетания красного, синего и зеленого. В дальнейшем на базе открытия японских ученых стали стремительно развиваться новые методы производства световой техники: лампочек, дисплеев с подсветкой и других приборов.

В 2003 Citizen Electronics придумали новейшую технологию производства СОВ (Chip-On-Board). Она заключается в монтаже полупроводникового элемента на подложку при помощи специального непроводящего клея.

Очевидно, что история светоизлучающих диодов только набирает обороты, а технологии становятся все более совершенными.

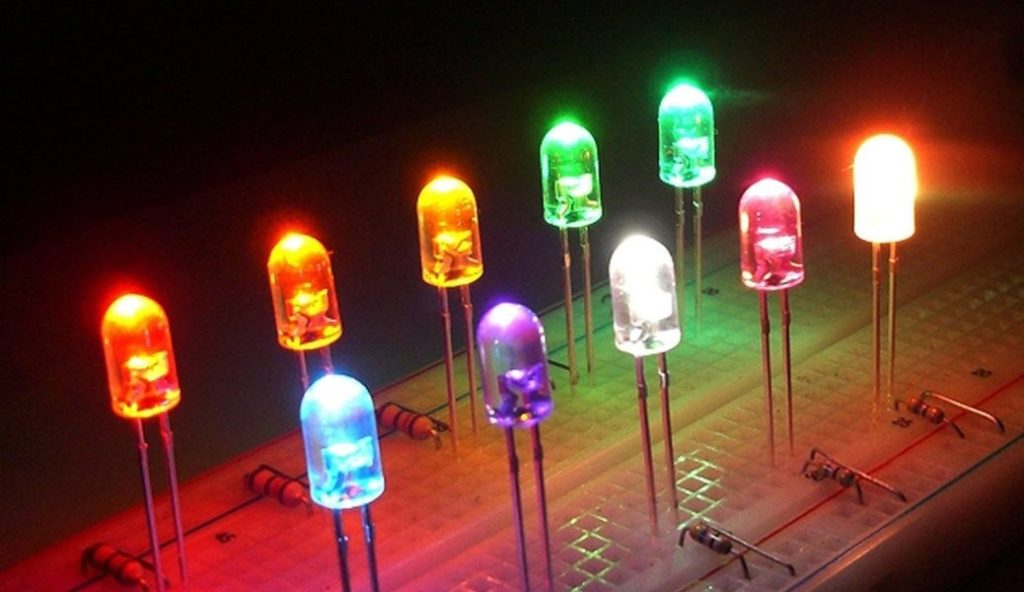

Для создания разных цветов потребовалось много времени.

4 Feron

3-ступенчатый контроль. Цена-качество Страна: Россия (производится в Китае) Рейтинг (2018): 4.6

Светотехника «Ферон» представлена на российском рынке с 1999 года. Произведенная на современном оборудовании продукция всецело соответствует принятым стандартам качества. Фирма осуществляет трехступенчатый контроль на всех этапах создания товаров. В ассортименте марки порядка 100 моделей светодиодных ламп.

Одна из особенностей бренда – выпуск ламп различного свечения: белый, дневной, зеленый, красный, мультиколор, синий, сине-белый, теплый белый. Энергосберегающие LED-лампы данного производителя ярко светят, при этом не напрягают глаза. В отзывах указывают, что лампы для дома на ура работают даже по истечении гарантийного срока – не перегорели, не потускнели за несколько лет активного использования. Товары фирмы по праву претендуют на звание лучшего соотношения цены и качества.

Резюме

Итак, мы рассмотрели то, что представляет собой определяющая параметры таких изделий, как светодиоды маркировка-характеристика. Подключение их, размер, условия эксплуатации, защищенность и многие другие параметры могут обозначаться с помощью соответствующих сведений. Общепринятая классификация светодиодов в мировой промышленности не утверждена. Что, впрочем, может быть вполне логичным исходя из того, что данные изделия применяются в самом широком спектре отраслей.

Вместе с тем, в отдельных сферах, в которых применяются светодиоды, маркировка-характеристика их может быть унифицированной. Например, это касается производства светодиодных лент. Используя унифицированный код маркировки, состоящий из 8 элементов, пользователь может определить ключевые параметры приобретаемой продукции.

Но во многих случаях для получения достоверной информации о светодиодах приходится использовать только ту классификацию и маркировку, что разработаны конкретным брендом-производителем. Они могут быть как схожими с теми, что характеризуют подходы конкурирующих корпораций, так и совершенно уникальными.

Во многих случаях критерием классификации светодиодов могут быть не столько их характеристики как самостоятельного изделия, сколько параметры конечного продукта, в котором они устанавливаются. Например, по таким принципам можно классифицировать изделия, используемые в конструкции автомобильных фар — с точки зрения наиболее полезной для конечного потребителя применимости маркировки светодиодов. Вместе с тем, вне контекста конечного продукта классификация и, как следствие, маркировка светодиодов могут осуществляться по совершенно иным принципам.

Светодиод — диод с простым P-N переходом, главной особенностью которого является то, что он испускает свет, когда через него проходит ток. Используется во многих цифровых дисплеях, а также в других типах индикаторных устройств.

Как можно подсоединять светодиоды

Когда мы уже знаем достаточно много о светодиодах, давайте узнаем, как можно объединять. Для этого нам нужно их соединить. Но каким образом можно это сделать и какой способ будет лучшим?

Попробуем подсоединить последовательно

Последовательное соединения нужно, если нужно массово увеличить количество освещенности (например, регулировка уровня яркости). Подсоединив светодиоды таким способом, они будут работать как один. Рекомендуем при этом использовать в цепочке светодиоды одного типа и даже одного цвета.

Последовательное соединение LED

Несмотря на то, что ток внутри светодиодов при последовательном подключении идет один и тот же, при установке резисторов нам точно придется учитывать, что напряжение тоже будет падать последовательно. Например, исходное напряжение равно 1.2 В на один светодиод, но тогда напряжение на всех n светодиодах будет уже n * 1.2. То есть если светодиодов 3, то общее падение будет уже 3.6 В. Так как же тогда посчитать падение напряжения на резисторах? Все очень просто. Давайте предположим, что все светодиоды будут питаться от одного и того же логического устройства с напряжением 5 В. Тогда:

Обращаю ваше внимание, что среди резисторов E12 не встречается сопротивления 140 Ом, поэтому придется вариант с 150 Ом

Как же теперь включать и выключать светодиоды?

Когда мы знаем уже достаточно много о светодиодах, пришло время узнать, как можно легко управлять их включением и выключением. Здесь схемы будут немного сложнее. Для управления мы будем использовать выходные каскады CMOS и TTL (они регулируют напряжение при высоком кпд и почти без искажений). Дело в том, что они могут использоваться как источники, так и как приемники полезного тока. А это как раз дает нам возможность пользоваться ими, как включателями и выключателями. Взгляните на эти примеры:

Светодиоды можно купить на алишке, вот по этой ссылке.

Вот в передаче “Галилео” подробно рассказывают про светодиоды, можете посмотреть:

https://youtube.com/watch?v=-rohaI6a48o

Что такое светодиод – принцип действия

Принцип действия полупроводникового светодиода

На этом рисунке схематично изображено излучение (hv) c длиной волны (Lp) примерно 250 мкм. Оно создано в p-n переходе (полупроводник прямосмещенного типа) при рекомбинационном переходе инжектированных носителей на другой энергетический уровень.

В этой фразе есть несколько общеизвестных слов. Для расшифровки специфических терминов и понятий нужно изучить соответствующий раздел науки. Но на самом деле углубление в физику процесса не имеет практического значения. Вполне достаточно знать, что светодиод – полупроводниковый прибор. Он излучает в видимом диапазоне спектра при пропускании тока ограниченной величины в прямом направлении.

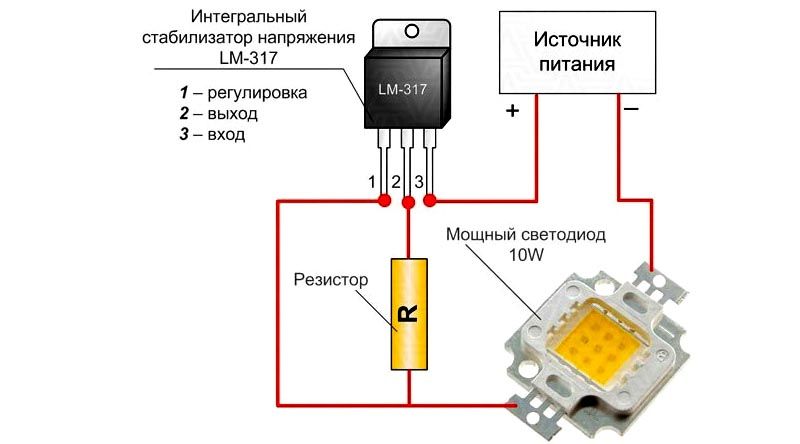

Конструкция и типовые части светодиодаЭлектрическая схема подключения

Диоды иностранных производителей

Диод Шоттки

Похожий принцип с некоторыми отличиями используется в системе маркировки диодов импортного образца. Отличают три стандарта:

1. JEDEC – американский. Каждый диод представлен в виде набора обозначений в виде 1NXY, где X – это серийный номер, а Y – модификация. Первые два символа есть у всех приборов, поэтому в цветовой маркировке их не учитывают. Каждой цифре или литере соответствует свой цвет, согласно таблице.
2. PRO-ELECTRON – европейский. Две буквы в начале – материал и подкатегория диода. Серийный номер может иметь вид значения от 100 до 999 (бытовые приборы) либо с добавлением литер (Z10-A99), подразумевающих промышленное применение. Каждое из значений кодируется в цветовой элемент.
3. JIS – японский. Заметно отличается от предыдущих – в начале указывается функциональный тип: фотодиод, обычный диод, транзистор или тиристор. Затем идет S – обозначение полупроводника; следующая литера – тип прибора внутри категории, затем серийный номер и буква модификации (одна или две).

Цветовая маркировка по зарубежным системам

Запомнить все сочетания практически невозможно. Если усвоить хотя бы основные соответствия, разобраться в назначении диода удастся гораздо быстрее.

Размеры SMD-светодиодов

Тип светодиода обозначается габаритами его корпуса. Так, распространенный типоразмер LED 5050 означает, что светоизлучающий элемент помещен в оболочку длиной и шириной 5,0 мм.

Светодиод типоразмера 5050 с люминофорным покрытием и без него.

Важно! Маркировка обозначает только размер корпуса. Электрические и оптические характеристики у LED даже одного типоразмера могут отличаться в зависимости от типа и количества установленных кристаллов, поэтому для однозначного определения параметров надо использовать технические спецификации на светодиоды

Соответствие размеров распространенных SMD светодиодов в таблице:

Размеры светодиодов, предназначенных для индикации, маркируются согласно международному стандарту EIA-96 в дюймах. Наиболее распространены корпуса 0603 и 1206.

Здесь действует то же правило – в корпусах одного типоразмера могут быть выполнены светодиоды разного цвета свечения, разного рабочего тока и т.д. Поэтому полностью параметры по обозначению EIA не определить.

Технические характеристики светодиодной ленты

При выборе потребитель учитывает размеры ленточного изделия, мощность, вольтаж, вид светодиодов, их количество на метре, цвет, возможности резки.

Рабочее напряжение

Первые светодиодные ленты производились с драйверами на 12 В. После появление мощных чипов стали выпускать полосы на 24 и 36 В, чтобы избежать перегрева печатной платы и перегорания токопроводящих нитей за счет снижения тока на каждом чипе. Потом появились разновидности, которые работают от электросети через выпрямитель, диодный мост и коннектор.

Вид диодов и число светодиодов на 1 метр

Зависимость мощности от видов светодиодов и количества на метре

Цвет свечения

Полотно RGB+White двухрядное, температура свечения белого ряда может достигать 6000 кельвинов. Белый цвет дает возможность разбавлять интенсивность свечения RGB-диодов, чтобы получить мягкие пастельные оттенки. Такой светильник можно использовать как источник основного освещения, если отключить ряд с RGB.

Полотно White-MIX идеально для подсветки предметов интерьера. Чипы с различной температурой света дают возможность делать переходы от холодного до теплого свечения. Лента White-D-MIX производится из SMD 3528, в одном чипе 2 вида люминофора, тона смешиваются равномерно. Полотна White-TRIX отличаются белой платой, каналы с холодным, дневным и теплым светом управляются отдельно.

Ленты SPI (динамичные) в быту используются редко. Для них выпускаются контроллеры «Бегущий огонь», позволяющие создавать различные динамические эффекты цвета. Подобные изделия выбирают для ресторанов и баров. RGB-ленты Pixel Light подключаются через контроллеры, способные контролировать каждый чип. Из этих изделий создаются 2D экраны для показа видеоэффектов.

Ленты DIP-LED используются вне помещений для подсветки фасадов, вывесок, транспортных средств. По принципу работы на нее похожи полотна из SMD 335 с боковым излучением. У обеих изделий луч распространяется параллельно плате, что удобно для подсветки отдельных предметов.

Цвет основы

Основание любой светодиодной полосы покрыто клеем

Если при установке не используется декоративный профиль, важно выбрать светодиодную ленту с цветом основы, соответствующим расцветке интерьера

Существует несколько видов основы:

• прозрачная;
• белая;
• серая;
• коричневая;
• черная.

Класс защищенности

Ленточные светодиодные изделия с классом защиты IP20 пригодны для использования в отапливаемых помещениях без пыли с нормальным уровнем влажности.

IP54 и IP65 боится минусовых температур, для улицы нужно выбрать изделие с маркировкой IP67. Для обозначения максимальной защиты используется значение IP68. Изделия с такой маркировкой подходят для ванных и фонтанов, их можно поместить даже в аквариуме.

Параметры резки

Линии разреза (значки ножниц) указаны на всей полосе. На полотне из SMD 3528 расстояние между ними 5 см, из SMD 5050 – 10 см.

На лентах с питанием от 220 В последовательно соединяются 60 чипов. Разрезать такую полосу можно на куски длиной 50 см (если плотность 120 шт. на 1 м) или 1 м (если плотность 60 шт. на 1 м).

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

• ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
• MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
• XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
• XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
• XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
• XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
• XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
• XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
• XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
• XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

• Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
• P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
• P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
• SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
• P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Маркировка отечественных диодов

Диоды российского производства по-своему маркировались в разные периоды. Стандарт постоянно менялся, до утверждения современной системы было разработано три варианта. По-разному маркировали диоды малой и большой мощности. Сочетаниям букв и цифр соответствуют цветовые символы, согласно таблице.

Старая система обозначений

Что такое диод — принцип работы и устройство

Наименее информативная, с точки зрения современного разнообразия диодов, маркировка применялась до 1964 года. В нее входило всего три элемента:

• буква «Д» – диод полупроводниковый;
• номер, указывающий на особенности устройства диода и его назначение;
• буква, определяющая разновидность (при ее наличии).

Вся полезная информация кодировалась во второй части – серийном номере. Например, номер до 200 означал, что диод точечный, от 200 до 400 – плоскостный; стабилитронам присваивали значение от 801 до 900 и так далее. Ориентироваться в такой системе было сложно.

В 1964 году систему усовершенствовали. В начале кода разместили указание на материал изготовления: 1, 2, 3 или Г, К, А – для германия, кремния и арсенида галлия, соответственно. Следующая буква означала тип прибора:

• варикап – В;
• стабилитрон – С;
• диоды с высокими значениями рабочей частоты – А;
• выпрямители и диодные мосты – Д.

Затем шел серийный номер, но относился он уже к конкретному подклассу. Это позволяло разделить, например, туннельный диод на несколько групп: генераторные (до 299), переключательные (до 399) и обращенные (до 499). При этом у стабилитронов номер указывал на стабилизационное напряжение. Например, 1С273 можно расшифровать так:

• 1 – германиевый;
• С – стабилитрон;
• 273 – малой мощности, напряжение стабилизации – 73 В.

В конце могла стоять буква, означающая разновидность прибора, как и в первом варианте. Такая маркировка была более удобной, однако технологический прогресс и появление новых типов диодов потребовали очередной доработки.

Новая система обозначений

Для современных моделей отечественных диодов используют новый принцип маркировки, основанный на нескольких отраслевых стандартах. Без изменений остались обозначение материала полупроводника и категории диода. Изменения коснулись трехзначного номера, определяющего принцип работы.

Рассматривать его отдельно нельзя, так как для каждого типа диода подразумевают особое разделение по техническим параметрам. Например:

• импульсные диоды – первая цифра означает время восстановления (от менее 1 нс до 500 и более);
• выпрямители – среднее значение прямого тока;
• стабилитроны – разная мощность (от 1 до 3 – менее 0,3 Вт, от 4 до 6 – до 5 Вт) и напряжение стабилизации (менее 10 В, до 100, более 100).

Следующие цифры, в отличие от старой системы, указывают номер разработки – характеристики конкретного диода в них не заложены. Если внутри класса диода есть дальнейшее разделение, после номера идет соответствующая литера.

Важно! В зависимости от назначения диода, в маркировке могут присутствовать дополнительные элементы, например, цифра на бескорпусном устройстве, определяющая особенности конструкции

Похожие записи:

Технические меры защиты от поражения электрическим током: безопасность превыше всего Категории электропитания 2021 Что такое варистор, основные технические параметры, для чего используется Как проложить электрику в доме своими руками: схемы подключения и разводки розеток и выключателя: обзор +видео Реле нормально разомкнутое 220 Стабилизированный регулятор мощности паяльника на микроконтроллере
