Кввг

Содержание

Определение и отличия

Во-первых, следует изначально решить один устоявшийся миф или противоречие. Многие не совсем опытные и квалифицированные «специалисты» часто путают его с кабелем типа ВВГ, считая их однотипными или модифицированными. Отчасти, способствует такому заблуждению сходная технология производства, структура жил, но на самом деле это совершенно разные по предназначению (сфере применения) продукты.

Второй кабель – это вовсе не модернизация предыдущего, а полноценный самодостаточный продукт, который относится к категории контрольных. Главное его отличие от силового в том, что передаваемое низковольтное напряжение используется не для обеспечения работы узлов и механизмов, а для контроля за ней. Его применяют для соединения с пускорегулирующей арматурой, автоматикой, средствами релейной защиты и т. п.

Кроме этого существует ряд конструкционных отличий:

Цветовая маркировка токопроводящих жил. Кабеля контрольные КВВГнг или КВВГЭнг имеют скрученные жилы. Каждая скрутка обязательно содержит счетную и направляющую жилы, изоляция которых имеет, соответственно, синий и красный цвет. Силовой кабель, напротив, состоит из отдельных элементов с разных по цвету изоляцией,
Толщина изолирующего слоя. Согласно нормативным документам, контрольные кабеля КВВГнг, КВВГЭнг и другие имеют изоляцию меньшей толщины, нежели аналог по сечению силового типа. К примеру, для жилы 2,5 мм2, этот показатель составляет 0,7 мм и 0,8 мм, соответственно,
Температура нагрева. Максимальный порог для силовых кабелей составляет 80ºС, тогда как у контрольных КВВГнг и КВВГЭнг он меньше – 70ºС,
Эластичность. Этот параметр отвечает за способность изгибаться по ходу укладки. Для силового кабеля минимальный радиус составляет около 10 внешних диаметров, а для КВВГнг или КВВГЭнг – не менее 4.

Использование КВВГ

Из самого названия «контрольный кабель» или «кабель-контроль» не трудно догадаться, что данный вид провода изначально предназначен для использования в электроцепях для контроля или управления.

Кроме того, как видно из широкого ассортимента проводов, есть немало «не слаботочных», благодаря чему КВВГ можно эксплуатировать для управления контакторов с сильной нагрузкой и мощностью, а также для сбора показаний сенсоров конечных выключателей.

Также возможности провода позволяют ему справляться с нагрузкой электромоторов и других двигателей исполнительно действия. Однако, мы рекомендуем подключать их через силовые провода.

Отличия контрольных кабелей от силовых

Контрольные кабели используются для осуществления контроля за состоянием объектов, управления оборудованием и устройств релейной защиты и автоматики, устройств сигнализации.

Эти кабельные изделия представляют собой многожильную конструкцию, которая состоит из одного или нескольких изолированных друг от друга проводников. Контрольный кабель может пропускать незначительную токовую нагрузку.

Конструкция контрольных кабелей

. Их использование в различных условиях окружающей среды требует применения только определенных марок, содержащих в своей конструкции определенные элементы. Основные элементы его конструкции это:

— токопроводящий однопроволочный проводник; — скрутка, жилы покрыты изоляцией и скручены в повив; — изоляция — применяется поливинилхлоридный пластикат (ПВХ); — экранирующая оболочка; — заполнитель из ПВХ, пластиката пониженной горючести или из невулканизированной резиновой смеси.; — разделительный слой — из полиэтиленовой пленки или ПВХ; — защитный покров или броня; — оболочка

Силовые кабели используются для распределения и передачи электроэнергии, могут использоваться в сетях однофазного и трехфазного тока промышленной частоты. Применяются для подключения передвижного оборудования или для неподвижных стационарных устройств.

Конструкция силовых кабелей марок АВВГ и ВВГ

— токопроводящий проводник из меди или алюминия; — изоляция; — скрутка; — оболочка; — заполнение.

Отличия контрольных кабелей марок КВВГ, АКВВГ от силовых марок ВВГ, АВВГ

. Из всех конструктивных, вышеперечисленных составляющих становится ясно, что силовая и контрольная кабельная продукция имеет много похожего:

1. Схожие технологии изготовления; 2. Материал жил (медные или алюминиевые); 3. Внутренняя изоляция и внешняя защитная оболочка выполнены из одинаковых материалов – поливинилхлорида пластиката или резины. 4. Характеристики по электрической проводимости одинаковые.

Однако, существует и ряд отличий, связанных прежде всего с их способом прокладки и применением: силовые марок ВВГ или АВВГ, способные распределять и передавать электрическую энергию, не рекомендуется укладывать даже в траншеи. А контрольные марок КВВГ, КАВВГ кроме укладки в траншеи, выдерживают агрессивную среду, но они способны передавать только маломощный сигнал для управления оборудованием.

Отличие в расцветке изолированных проводников. Все проводники контрольных кабелей скручены в повивы, с обязательным наличием синего провода, он называется счетной жилой, проводник красной расцветки — жила, указывающая направление, третий провод в повиве любого другого отличного цвета.

Для изделий марок ВВГ и АВВГ изоляция одинаковой расцветки, фазные провода могут иметь буквенную маркировку, нулевой проводник отличается синей расцветкой, заземляющая жила – желто-зеленого цвета, могут отличаться меньшим сечением, чем фазные проводники.

Предельная температура нагрева проводника, в силовом кабеле составляет 80°С, контрольном в резиновой изоляции — 65°С, а в поливинилхлоридной изоляции 70°С.

Существует и разница в гибкости; так, силовой кабель с медными жилами способен к изгибу на радиус в 10 диаметров (изделия, рассчитанные на напряжение 6-10 кВ — 15 диаметров).

Кабель контрольный обычный, обладает способностью к изгибу с радиусом в 4 диаметра, в свинцовой оболочке — 10 диаметров, бронированный — 12.

Существенное отличие наблюдается в толщине внутренней и внешней изоляции; для силового кабеля она значительно толще, чем толщина изоляции контрольного. Толщина изоляционного материала имеет значение в выборе области использования кабеля и сказывается на выборе максимальной величины рабочего напряжения.

Очевидно, что контрольный с тонкой изоляцией отличается меньшей стойкостью к величине напряжения, действующего на пробой.

Количество изолированных жил в силовом кабеле достигает пяти. Контрольный алюминиевый может иметь до 37 проводников, медный — от 4 до 64.

Сечение жилы медного контрольного кабеля от 0,75 мм2 до 6 мм2, алюминиевого – от 2 до 10 мм2. Силовой медный имеет жилы сечением минимум от 1,5 мм2 до 240 мм2. Алюминиевый АВВГ — до 240 мм2.

Силовой кабель выдерживает при испытании, 3000 В, в течение 10 минут, или десятикратное увеличение испытательного напряжения от величины эксплуатационного. Контрольный выдерживает 2500 В, в течение 5 минут, в эксплуатационном режиме должен быть подвергнут испытанию напряжением 1500 В переменного тока.

Сфера применения

Данный кабель предназначен для подключения систем контроля, управляющих контуров, релейной защиты и других видов автоматизированного управления и мониторинга различной аппаратуры. При этом требуется обеспечить неподвижность подключения.

Прокладка может осуществляться любым способом — закрытым, открытым, в том числе в агрессивной среде (например, в почве с повышенной кислотностью или соленостью), методом протяжки на открытом воздухе, если не допускать провисов. КВВГ боится растяжения, а также механических повреждений, поэтому в случае прокладки открытым способом должен быть надежно защищен от силового воздействия любого вида.

Это интересно: Кабельные муфты — виды, характеристики

Разновидности кабеля

Кабель ВВГнг-п-LS: структура

Изоляция состоит из поливинилхлорида с высокой огнеустойчивостью. Ее цвет может быть белый, жёлтый, синий, зелёный, красный, малиновый, коричневый, чёрный. Внутри имеется ещё одна экструдированная оболочка для заполнения пространства между жилами. Вес провода ВВГнг-п-LS 3х2,5 в 1 км – 167 кг.

Вариант исполнения кабеля ВВГнг-LS по функциональности имеет некоторое преимущество. ВВГнг-LS представляет собой кругложилый провод, заполненный без галогенов, не вулканизированной резиной, что обеспечивает огнеустойчивость. Оболочка состоит из специального не воспламеняющего ПАХ пластиката. Благодаря этим параметрам достигается высокий уровень безопасности.

https://youtube.com/watch?v=A54aWfEA0YQ

Область применения

Данный проводник используется для электрических устройств переменного и постоянного тока. Может прокладываться в помещении и вне здания. ВВГнг-п-LS часто предназначается для офисов, промышленных объектов, атомных станций.

Продолжительность использования 30 лет, гарантия, как правило, 5 лет. Эти цифры будут достоверными при условии соблюдения правил транспортирования, сбережения, установки, эксплуатации.

Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагревание до 70 градусов. Значение радиуса изгиба — 10 диаметров для одножильного кабеля, 7,5 для многожильного. Выполнение монтажа допустимо не ниже -15 градусов. Провод ВВГнг(А)-п-LS обладает практически 100% устойчивостью к влажности при температуре менее 35°.

Кабель ВВГнг(А)-LSLTx

Провода ВВГнг(А)-LSLTx предназначены для распространения направленной энергии переменного тока до 1 кв, постоянного напряжения до 1,5 кв. Используется в частных и многоквартирных домах, детсадах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений от 1 — 3 Ф.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до +50°С, относительной влажности 98%, если температура не более 35°С. Прокладывать кабель можно до -15°С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуру в условиях непродолжительного секундного замыкания до 400 градусов, а ВВГнг(А)-LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, так, 1х1.5 на 1 км кабеля 52,7 кг.

https://youtube.com/watch?v=f3fQf1ZE_JI

В состав входит:

медные токопроводящие жилы,
экстурбированный изоляционный слой из ПВХ,
поясная изоляция с повышенной огнеустойчивостью,
экранированные медные ленты,
две оцинкованные стальные ленты,
наружный защитный слой (шланг, оболочка).

Условия прокладки выполняются согласно правилам и нормам монтажа электроустановок.

Кабель ВВГнг-FRLS

В названии появляются новые буквы fr, означающие огнестойкость. Провод характеризуется длительной стойкостью к действию открытого огня, время варьирует от 60 до 180 минут.

Огнестойким барьером представлена слюдосодержащая лента. Проводник ВВГнг-FRLS используется для электроснабжения как жилого и так и промышленного помещения. Благодаря материалам, применяемым в изоляции, оболочке кабель обладает высокими противопожарными свойствами, небольшой токсичностью.

Применение ВВГнг-FRLS в общественном месте гарантирует защиту безопасности электрической сети. Возможна групповая прокладка. Кабель устойчив в условиях открытого огня.

Температурный режим эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод обладает минимальным радиусом до 10 наружных диаметров, а многожильный имеет радиус до 7,5 внешних диаметров. Вес кабеля различный, например, ВВГнг(А)-FRLS 2х1,5 1 кВ в 1 км – 212 кг, 1х150 в 1 км – 1763 кг.

Провод имеет длительный срок службы до 30 лет.

Как выбирать

Первым делом необходимо подобрать подходящее сечение провода. Есть специальные таблицы, в которых прописано, какое сечение алюминиевой/ медной жилы необходимо для той или иной нагрузки. Мастера пользуются обычной формулой:

для примера берется нагрузка в 8 кВт. Сечение медного провода в 1 мм2 пропускает через себя 10А либо 2,2 кВт;
поэтому, нагрузка в 8 кВт в амперах будет равняться 36 А (нагрузка = 8кВт/220В), потому можно использовать кабель с сечением 4мм2.

Эта формула больше всех подходит для проводов, у которых сечение не превышает 6 мм2. Для более толстых кабелей нужно воспользоваться таблицей «разрешенных токовых нагрузок».

При одинаковой нагрузке сечение медного провода должно быть примерно на 30% меньше, чем у алюминиевого.

Алюминиевые жилы

Назначение и применение

В современной промышленности КВВГ применяется в следующих работах:

для подвода электроэнергии к стационарному оборудованию, в распределительных установках при величине напряжения переменного тока в пределах 660 В и частотой до 100 Гц, для постоянного – до 1 кВ;
при одиночной прокладке кабельных линий электропередач внутри сооружений и промышленных зданий. Применение кабеля при групповой прокладке предусмотрено лишь для наружных линий электропередач или внутри помещений, где не предполагается постоянное присутствие обслуживающего и ремонтного персонала.

Если кабель задействован при групповой прокладке, обязательное требование – выполнение пассивных профилактических мероприятий по пожарной защите.

Также читайте: Технические характеристики провода – ПВ-3

Прокладка кабеля

Возможна его и наружная прокладка в каналах и лотках из кирпича, бетона, железобетона и даже в земляной траншее. В случае прокладки в траншее, по одну сторону от траншеи должна ложится мелкая фракция вынимаемого грунта, по другую крупная и асфальт.

В траншее засыпаются не вынутым грунтом, а песком. Под кабелями на дне траншеи необходимо предусмотреть специальную подушку из мелкого песка высотой не менее 10 см. Если он прокладывается в сложных местах (имеются корни деревьев, крупные предметы в земле, повышенная периодическая нагрузка от часто проходящего автотранспорта, пересечения с коммутационными другими трассами газопровода, теплоснабжения, водоснабжения и т.п.), тогда его необходимо «одеть» в пластиковую трубу и использовать её как защитный шланг или для этой цели пластиковый гофр виде своеобразного футляра.

Засыпать земляную траншею надо с трамбовкой грунта и по всей длине кабельной трассы необходимо предусмотреть небольшой холмик для возможного его проседания. При воздушной прокладке по улице его прикрепляют к несущему тросу, который протягивается между опорами или от одного строения к следующему.

Расшифровка обозначения

Маркировка провода данного типа состоит из двух блоков: буквенного (состоящего из 4-8 букв) и цифрового (двух чисел, разделенных знаком умножения «×»).

Обозначение (аббревиатура) самого простого провода КВВГ 4×1 расшифровывается следующим образом:

«К» – кабель является контрольным;
«В» – в качестве изоляции для внутренних жил проводника используется такой материал, как поливинилхлоридный пластикат (ПВХ пластикат);
«В» – наружная изоляция всего проводника (оболочка) выполнена из ПВХ пластиката;
«Г» – кабель не имеет специального защитного внешнего покрытия (можно также расшифровать как «голый»).

Цифровой блок указывает на количество жил и номинальное поперечное сечение каждой из них. В данном случае провод содержит 4 жилы, каждая из которых имеет поперечное сечение 1,0 мм.

Помимо указанных выше базовых символов, в маркировке могут также содержаться следующие дополнительные буквы:

«Э» – кабель имеет экран (расположенный между внешней изоляцией и внутренними токоведущими жилами слой алюминиевой фольги и медной сетки), который обеспечивает защиту от возникновения в нем наведенного напряжения (наводки) от расположенных рядом силовых высоковольтных линий;
«НГ» – используемый для внутренней и внешней изоляции материал имеет пониженную горючесть;
«НГ-LS» – внутренняя и наружная изоляции провода при плавлении выделяют небольшое количество вредных газов и дыма;
«(А)» – изоляционный материал не распространяет горение;
«Ц» – внутренние токоведущие жилы контрольного провода имеют цветовую маркировку.

На заметку. Если в маркировке данного контрольного провода перед обязательным буквенным блоком «КВВГ» стоит буква «А», то это означает, что внутренние токоведущие жилы выполнены из алюминия. Если такой буквы в маркировке нет, то токопроводящие элементы кабеля сделаны из меди.

Устройство

КВВГКонтрольные кабели изготовляют с жилами сечением 0,75—10 мм2 из одной, медной или алюминиевой проволоки с изоляцией из ПВХ пластиката и из самозатухающего ПЭ. Изолированные токопроводящие жилы скручивают. При этом допускается изготовление сердечника из изолированных жил без скрутки (в количестве до четырех) при наличии последующих повивов. Допускают также при скрутке применение заполнения. В каждом повиве имеется счетная жила синего или голубого цвета, а рядом с ней жила направления красного или розового цвета. Допускается применение счетной жилы и жилы направления других цветов, но отличающихся друг от друга и от остальных жил. Кабели с ПВХ и резиновой изоляцией с числом жил более 7 имеют отличительную цифровую или цветную маркировку. В плоском кабеле изолированные жилы одинакового цвета укладывают параллельно в одной плоскости. Допускается скрутка кабелей из попарно скрученных изолированных жил, где счетная пара и пара направления отличаются цветом друг от друга и от остальных пар. Допускаются другие способы маркировки.

В кабелях марок КВБбШв, КВПбШв, АКВБбШв на скрученные жилы накладывают разделительный слой лент из ПЭ и ПВХ пластиката толщиной не менее 0,5 мм или две ленты из полиамидной (или ПЭТФ) пленки и двух лент крепированной бумаги общей радиальной толщиной не менее 0,5 мм. Скрученные жилы всех контрольных кабелей, кроме перечисленных выше, обматывают лентой из полиамидной или ПЭТФ пленки. Допускается изготовление без наложения ленты по скрученным кабелям при условии обеспечения подвижности жил и свободного отделения оболочки, от изоляции жил при разделке кабелей.

В кабелях марок КВВГЭ, АКВВГЭ поверх обмотки лентами (под оболочкой) накладывают экран из медной ленты толщиной 0,06 мм или алюминиевой фольги толщиной 0,15 мм с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабеля. Под алюминиевой фольгой продольно прокладывают медную проволоку диаметром 0,4 —0,6 мм. Допускается изготовление экрана из продольно накладываемых с перекрытием гофрированных алюминиевых лент. Под экраном допускается наложение разделительного слоя из ПВХ или ПЭ толщиной не менее 0,5 мм.

На скрученные и обмотанные хилы накладывают оболочку из резины, не распространяющей горение, типа РШН-2 по ОСТ 160.505.015-79, шлангового ПВ пластиката марки 0-4, свинца марки С2 или СЗ. ‘Толщина оболочки плоских кабелей сечением жил 0,75 и 1,0 мм2 — 1,2 мм; кабелей сечением 1,5—6,0 мм2 — 1,5 мм. Для отсчета жил на поверхности оболочки плоских кабелей с одной стороны делают продольную выпуклую риску. Свинцовая оболочка кабелей содержит присадку сурьмы в количестве до 0,8; олова — до 0,045; теллура — до 0,05; меди-до 0,05%.

Минимальная толщина резиновой и ПВХ оболочек — не менее номинальной на 0,1 мм +15.% номинальной толщины. Защитные покровы кабелей выполняют в соответствии с ГОСТ 7006-72.

Производители кабеля КВВГ

В настоящее время существует не так много честных и добропорядочных производителей.

Очень часто можно попасть на подделку. Всегда можно потребовать у продавца лицензию на продажу, если он отказывается, то возможно перед покупателем подделка. Ниже представлены самые популярные изготовители КВВГ.

Марпосадкабель

В наличии есть огромное количество монтажных, силовых, автомобильных кабелей. Больше 1000 макроразмеров проводов. Фабрика основана в Московской области более 30 лет назад. Имеет отличную репутацию и отзывы. По отношению к других предприятиям, у этой фабрики очень демократичные цены.

Кубанькабель

Изготавливают продукцию на заказ, причем в достаточно короткие сроки. На каждый товар выдается сертификат соответствия и гарантия. Возможна доставка в другие регионы железнодорожной компанией. На предприятии работают действительно профессионалы своего дела с индивидуальным подходом к каждому клиенту. Первые в России, кто выпускает провода с защитой от грызунов.

Кирскабель

Завод был основан еще в 1729 году. В ассортименте много моделей с низким дымовыделением. В настоящее время разрабатывают новые виды кабельной продукции с безгалогенными композициями и высокой степенью огнеупорности. Несколько лет назад открылся новый цех по изготовлению контрольных FRLS изделий. Завод имеет множество благодарностей и грамот.

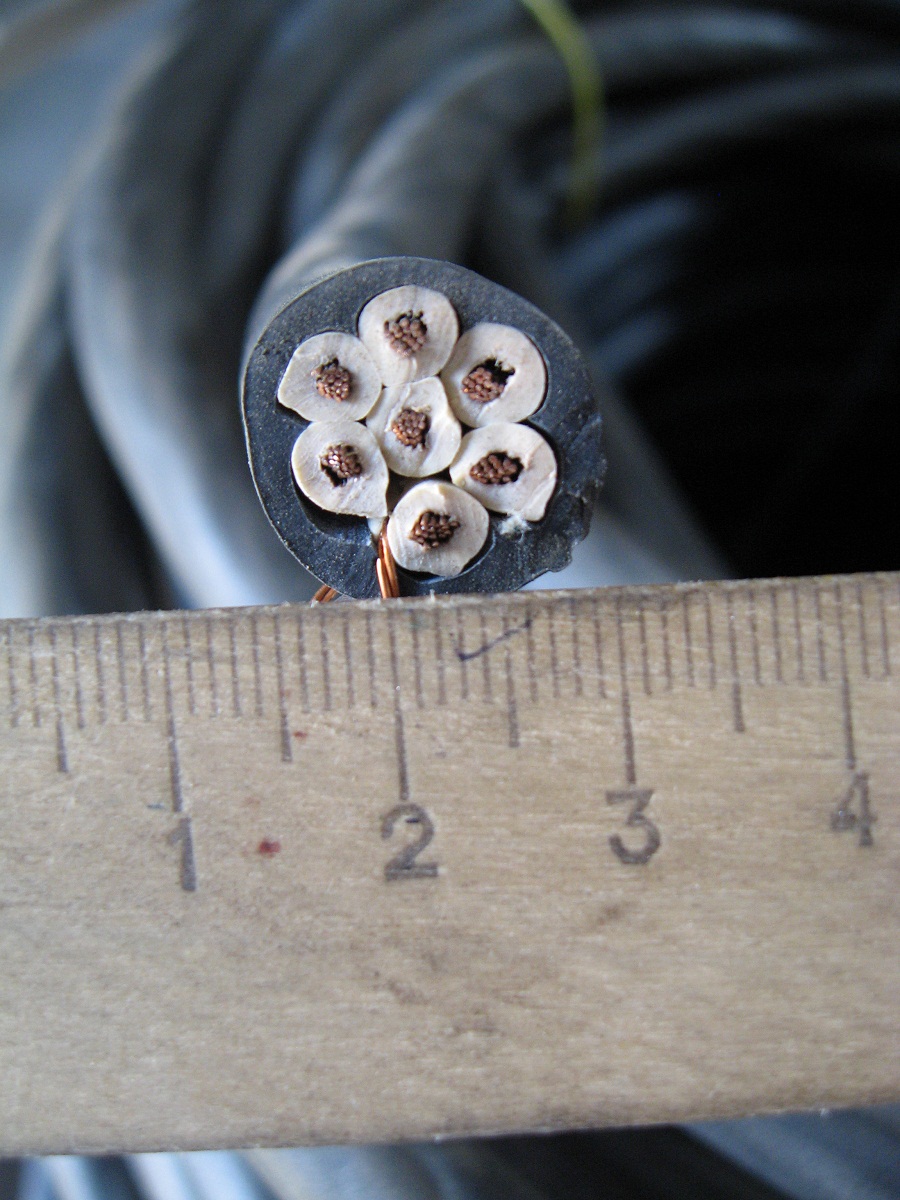

Как замерить сечение

Камкабель

Один из популярных заводов в Европе и России. Есть всегда в наличии любой провод, быстрая доставка и достаточно приятные цены. Имеется более 50000 маркоразмеров кабельных изделий. Также осуществляет доставку по всей России по приятной цене.

Нужно подчеркнуть, что при самостоятельной прокладке необходимо позаботится о правилах безопасности и правильной эксплуатации. Для таких тяжелых изделий обязательно нужно устанавливать опоры, которые будут поддерживать изделие. Иначе в процессе провисания он может получить механические повреждения.

Многие электрики не рекомендуют прокладку глубоко под землей, для этого необходимы специальные провода с дополнительной защитой от нагрузки. КВВГ в отличии от ВВГ типа, достаточно устойчив к изменениям погоды, возникновению пожаров или максимально низким температурам. Цены на силовой кабель могут достигать 300000 тысяч рублей.* Все зависит от толщины сечения.

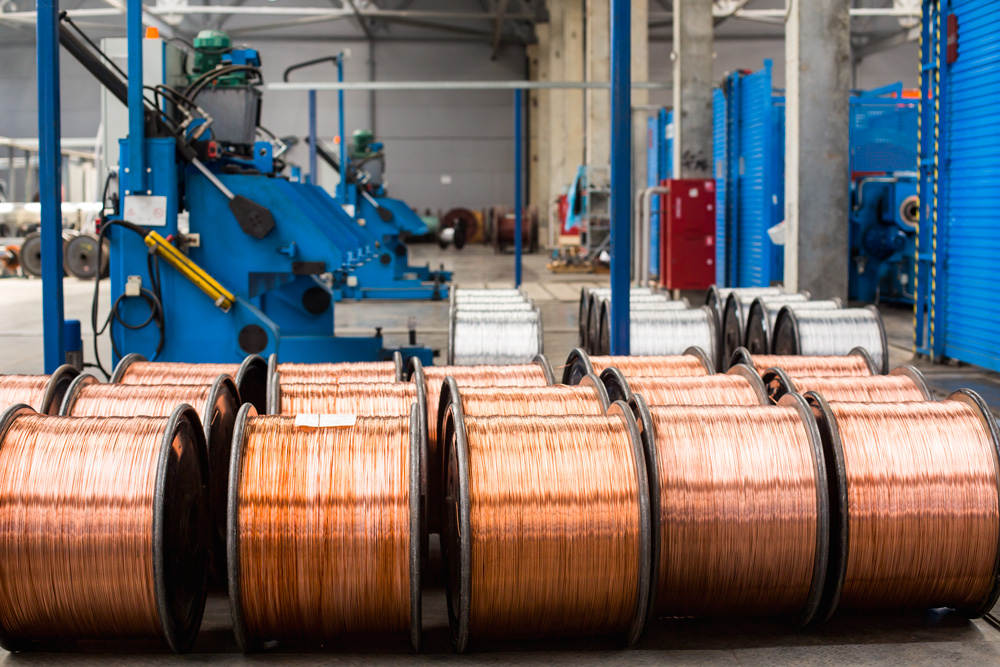

Процесс производства

В заключении необходимо отметить, что КВВГ кабели используются во всех сферах жизни общества.

*Цены актуальны на декабрь 2019

https://youtube.com/watch?v=36HcKSjIRfY

Правила хранения и транспортировки

При хранении любых кабелей нужно строго следовать некоторым правилам, только так можно обеспечивать сохранность всех параметров и свойств изделия.

Условия хранения зависят от сырья, из которого изготовлен кабель. Согласно правилам, все проводниковые и силовые кабели надлежит хранить на специально отведенных территориях:

в проветриваемом помещении;
под навесом;
в мотках на складе.

Как транспортируют кабели В ГОСТе 18690-82 указаны все правила правильного хранения и перевозки кабельной продукции. Этим указаниям следуют промышленные объекты на территории Российской Федерации и стран СНГ, которые занимаются производством кабелей, проводов и прочего.

Также этот ГОСТ относится к оптовым и розничным магазинам, занимающиеся закупкой и продажей кабельной продукции. В этом ГОСТе прописаны четкие указания к условиям хранения, виду упаковки, срокам хранения, температурному режиму и так далее.

Обратите внимание! Если не соблюдать эти правила, то срок службы кабеля значительно сокращается. Если упаковка кабеля не целостная, имеются дефекты, то от такой продукции лучше отказаться

Возможно, на нее попадала влага

Если упаковка кабеля не целостная, имеются дефекты, то от такой продукции лучше отказаться. Возможно, на нее попадала влага.

Если кабель хранится в помещении, то оно должно быть максимально светлым. Хранить изделия нужно подальше от горячих веществ и смесей. В помещении необходимо сделать вентиляцию, а также поставить ящики с песком (при возникновении пожара). Хранение на открытом воздухе не должно в совокупности составлять больше года.

Изделие нельзя хранить при температуре выше 23 градусов по Цельсию. Также не рекомендуется оставлять кабельные барабаны на открытом солнце, так как ультрафиолет может повредить оболочку изделия.

Вам это будет интересно Особенности коробки уравнивания потенциалов

Категорически запрещено плотно скручивать провод, загибать или умещать в тесную коробку. Из-за этого жилы могут повредиться и в процессе прокладки случится короткое замыкание.

Кабельный барабан

Конструктивные особенности, характеристики

Типичный кабель КВВГ получается свиванием изолированных проводников послойно. Основу составляет сердечник не более четырех проводов. Сердечник может быть не скручен, если следующие слои будут повиты. Допускается при скручивании применять заполнение у марки КВВГз.

Поверх наружного повитого слоя может находиться тонкий пластиковый или бумажный разделитель. Завершает конструкцию герметичная оболочка.

Отсутствие литеры «Ц» означает, что все слои повива этой марки содержат контрольную пару. Расцветка проводов у нее отличается. Отсчет проводов должен облегчить монтажнику определение нужного проводника.

Экранирование медной фольгой толщиной 0.06 мм уменьшает влияние электромагнитных наводок. Перекрытие намотки полосы обеспечивает целый экран с изгибом КВВГЭ по допустимому радиусу. Алюминиевый экран прокладывается вдоль не изолированной медной проволокой 0,5 мм.

Проводник, изоляция, оболочка

Каждая медная жила укрывается слоем изоляции. Она легко отделятся от металла. Ее сечение определяет остальные параметры — количество жил, толщину слоя, величину сопротивления изоляции:

Марка кабеля	Номинальное сечение жилы, мм2
0.75	1	1.5	2.5	4	6
Число жил в кабеле
КВВГ, КВВГЭ, КВВБ, КВВБГ, КВВБбГ, КВБбШв	4; 5; 7; 10; 14; 19; 27; 37; 52; 61	4; 5; 7; 10; 14; 19; 27; 37
КВВГ-П	4
КВВГз	4; 5
Номинальная толщина изоляции, мм	0.6	0.6	0.7
Сопротивление изоляции жил кабелей, пересчитанное на 1 км длины и температуру 20 °С, не менее, мОм	10	9	6

Диаметр верхнего слоя проводов определяет толщину шланга:

Диаметр кабеля под оболочкой, мм	06.10.2018	01.10.2015	15-20	20-25	25-30	30-40	>40
Номинальная толщина оболочки, мм	1.2	1.5	1.5	1.7	1.9	1.9	2.1	2.3
Толщина оболочки для плоских кабелей сечением 0,75 и 1,0 мм должна быть 1,2 мм, для кабелей сечением 1,5-6,0 мм — 1,5 мм

При плоской конструкции размер изолированного проводника принимается за диаметр под оболочкой.

ПВХ пластик должен быть без вмятин, царапин, пор, нарушения глянца.

Важные характеристики

Физические параметры окружающей среды: Температура, °C, +50 ÷ -50;
Относительная влажность при температуре 35 °C, %, 98;
Нагрев жилы продолжительное время, до, °C, 70.

Испытательное переменное напряжение 5 минут, В:

Перед продажей потребителю, 2500;

В процессе эксплуатации, 1500;
Изгиб небронированных моделей, с радиусом, не больше числа наружных диаметров:

диаметром до 10 мм, 3;

от 10 до 25 мм, 4.

Кабель КВВГ при правильном хранении, монтаже, эксплуатации, работает минимум 15 лет. Кабельные каналы, туннели внутри помещения обеспечат не меньше 25 лет.

Конструкция и отличия от силовых проводов

Конструктивно КВВГ не очень отличается от того же ВВГ. Он имеет от 4 до 61 медных однопроволочных жил, каждая из которых заключена в поливинилхлоридную оболочку. Сверху идет общая изоляция из того же материала, отличающаяся по цвету (как правило, она черная). Заполнение каким-либо материалом, например мелонасыщенной невулканизированной резиной, допускается, но может и отсутствовать. Сечение проводников обычно круглое, как и общее сечение кабеля. В экранированном кабеле присутствует экран из тонкого алюминия, дополненного сеткой из тончайшей медной проволоки, под общей оболочкой. В некоторых кабелях, в частности, КВВГнг-ls, может присутствовать дополнительный разделительный слой из полиэтилена или того же ПВХ.

Отличия с силовыми кабелями у контрольного следующие:

слой поверхностной изоляции тоньше, что обеспечивает лучшую гибкость;
все жилки скручены в так называемый повив;
жилы могут быть любого цвета, но среди них обязательно есть пара — синяя и красная. Это — счетная пара.

Расположение красной жилы в счетной паре указывает направление — в какую сторону считать пары при разделке кабеля и подключении аппаратуры.

У этого типа кабелей есть особенность — в состав оболочки введены вещества, позволяющие выдерживать агрессивную внешнюю среду.

Маркировка кабельной продукции

Те непонятные, на первый взгляд, обозначения, которые уже упоминались выше, имеют под собой четкое основание, поскольку определяют технические характеристики отдельных продуктов и область их возможного применения. Расшифровка аббревиатуры КВВГнг, КВВГЭнг следующая:

К – указывает на то, что это контрольный кабель,
В (первая) – означает, что жилы имеют поливинилхлоридную (ПВХ) изоляцию,
В (вторая) – используется оболочка из ПВХ,
Г – отсутствие защитного покрова,
Э – наличие экранированного шара из алюминиевой фольги,
НГ – внешняя оболочка из пластиката, не поддерживающего горение.

Также следует учесть, что поскольку вначале обозначение не стоит буква А (алюминий), то жилы медные.

Монтаж

Укладывают данный вид контрольного провода двумя способами:

Закрытым – в железобетонные и бетонные лотки, тоннели, гофрированные полиэтиленовые трубы. Глубина прокладки при этом колеблется от 0,5 до 0,7 метра;
Открытым – в закрытые металлические, пластиковые лотки, короба.

Железобетонные лотки для укладки контрольных линий

Применение закрытого способа прокладки более предпочтительно, так как позволяет защитить контрольные линии от воздействия внешней среды.

Важно! Во избежание повреждений при прокладке открытым способом рекомендуют избегать провисов и сильного натяжения линии. Несмотря на кажущуюся простоту монтажа и относительную безопасность контрольных линий, их укладкой должен заниматься квалифицированный технический персонал с соответствующим опытом и знаниями в данном виде работ

Самостоятельная прокладка и подключение таких проводов могут привести к негативным последствиям

Несмотря на кажущуюся простоту монтажа и относительную безопасность контрольных линий, их укладкой должен заниматься квалифицированный технический персонал с соответствующим опытом и знаниями в данном виде работ. Самостоятельная прокладка и подключение таких проводов могут привести к негативным последствиям.
