Полярность светодиода: где находится плюс и минус, порядок и инструменты для определения

Обозначение в электрохимии и цветной металлургии

Что такое диод — принцип работы и устройство

Понятие анодов в электролитических процессах применимо в отношении положительно заряженных электродов. Электролиз, с помощью которого выделяются или очищаются различные химические элементы, – это влияние электрического тока на электролит. Электролитом выступают растворы солей или кислот. Другим электродом, участвующим в этой реакции, выступает катод.

Внимание! На отрицательно заряженном катоде (К) осуществляется реакция восстановления, на аноде (А) – процесс окисления. При этом «А» может частично разрушаться, участвуя в очищении металлов от нежелательных добавок

В металлургической промышленности аноды используют при нанесении защитных слоёв на продукт электрохимическим методом (гальваника) или электро-рафинированием. Электрическое очищение позволяет растворять на «А» черновой металл (с примесями) и осаждать его на «К» уже в очищенном виде.

Ряд часто применяемых анодов – изготовленные из металлов:

цинка;
меди;
никеля;
кадмия;
свинцовые (сплав свинца с сурьмой);
серебра;
золота;
платины.

Никелирование, оцинкование и прочее нанесение защитных или эстетически востребованных покрытий на изделия выполняются в основном из недрагоценных металлов.

С помощью «А» из драгметаллов повышают электропроводность компонентов электрических изделий и наносят слои благородных металлов на ювелирные украшения.

К сведению. Осаждаемый на катоде чистый металл также называют «катодом». Например, чистая медь полученная таким образом именуется «медный катод». Дальше её используют для изготовления медной фольги, проволоки и прочего.

Рафинирование металлов

Как определить, где плюс и минус

Определить полярность светодиода можно несколькими способами:

визуально (по длине ножки, по внутренней части колбы, по толщине выводов);
при помощи измерительного устройства (мультиметра, тестера);
путем подключения питания;
по технической документации.

Чаще всего применяется визуальный осмотр прибора. Производители стараются указывать маркировку и метки, по которым можно определить, где плюс и минус у светодиода. Все приведенные методы просты, и их может использовать человек без соответствующих знаний.

Определяем зрительно

Визуальный осмотр является самым простым способом определения полярности. Существует несколько видов корпусов светодиодов. Наиболее распространенный – цилиндрический диод с диаметром 3,5 мм и более. Чтобы определить катод и анод у диода, нужно рассмотреть прибор. Через прозрачную поверхность будет видно, что площадь катода (отрицательный контакт) больше, чем у анода (положительный). Если рассмотреть внутреннюю часть невозможно, стоит посмотреть на выводы, они также различаются по размерам. Катод будет больше.

Светодиоды для поверхностного монтажа активно используются в прожекторах, лентах, светильниках. Определить контакты в них можно также зрительно. Они имеют ключ (скос), который указывает на отрицательный электрод.

У некоторых светодиодов может быть метка, указывающая на полярность. Это точка, кольцевая полоса, которая смещена к плюсу. У старых образцов есть заостренная с одной стороны форма, соответствующая положительному электроду.

https://youtube.com/watch?v=pNi_vCbkvcs

С помощью подключения питания

Найти соответствующие электроды можно путем подачи напряжения малой величины. С помощью такого способа можно также определить исправность прибора. Потребуется источник постоянного тока (например, батарейка или аккумулятор). Светодиод нужно приложить к контактам. При правильном подключении и поднятии напряжения до 3 В диод будет загораться, а его насыщенность и яркость будет расти. Если подключение произошло неверно и полярность не соблюдена, светодиод не засветится.

Дополнительно можно подключить последовательно токоограничивающий резистор с сопротивлением выше 600 Ом. Это обезопасит светодиод от пробоя.

Применение мультиметра

Мультиметр – профессиональное устройство, помогающее определить не только плюс и минус светодиода, но и найти короткое замыкание в электросети, провести диагностику электронных компонентов, замерить основные параметры. С помощью мультитестера можно также определить цвет свечения у диода и пригодность к применению.

Произвести проверку мультиметром можно тремя способами:

Переключатель мультитестера устанавливается в положение «Проверка сопротивления – 2 кОм». Щупами нужно коснуться электродов светодиода. Когда красный щуп коснется анода, а черный – катода, на дисплее появится число от 1600 до 1800. В ином случае или при неисправности на экране будет высвечена 1. Минус способа – отсутствует засветка кристалла.
Переключатель нужно поставить в «прозвонка, проверка диода». Когда красный щуп коснется анода, а черный катода, светодиод начнет светиться. В ином случае диод никак не отреагирует.
Для последнего способа щупы не потребуются. В большинстве моделей есть два гнезда, около которых есть обозначения Е и С – эмиттер и коллектор соответственно. Они используются для проверки транзисторов, но для светодиода это способ также подходит. Если в отверстие С будет помещен катод, светодиод загорится. Это самый быстрый и эффективный метод.

Определение с помощью технической документации

В документе к светодиоду можно найти достаточное количество информации о производителе, характеристиках, в том числе о полярности. На одно устройство паспорт выдается редко, его можно получить при покупке большой партии компонентов.

Найти информацию можно самостоятельно, если знать марку светодиода. По таблицам с техническими характеристиками данной модели можно найти способ подключения и где плюс, а где минус.

https://youtube.com/watch?v=bpcnqZs7-Lo

Как определить что минус, а что плюс (у диода)

Особенность диодов такова, что они проводят заряд только в одном направлении. Чтобы не ошибиться, обычно на корпусе обозначены маркировки. В случае отсутствия маркировок чтобы узнать, как все-таки определить полярности анода и катода у диодов, применяют следующие методы.

Использование мультиметра. Прибор включается в тест-режим. Если на экране засветились цифровые значения — диод подсоединен по прямому маршруту. Красный провод идет к аноду «+», черный к катоду «-».
Внешние признаки:

символы «+» и «-» на корпусе;
ближе к аноду нанесены обозначения в форме точек или кольцевых линий;
вытянутая форма устройства — плюс, приплюснутый — минус;

Включение питания. Собирается простейшая схема, которая состоит из батарейки и лампы.

Вам это будет интересно Как узнать амперы и ватты

Обратите внимание! Если включить лампочку, и она начнет гореть — «+» батарейки соединен с положительной полярностью, это есть анод, и прибор будет пропускать через себя ток. Если свет не загорелся, то значит, соединили с отрицательной полярностью — это катод и, соответственно, тока не будет

Инструкция по эксплуатации. Производитель вместе с товаром прилагает подробную техническую документацию, где прописаны все необходимые параметры.

Определение полюсов с помощью лампочки

Как определить анод и катод

Что это такое катод и анод, выясняют в частных моментах: при определении выводов у полупроводниковых элементов или при идентификации электродов в электрохимических процессах.

Полупроводниковый диод требует позиционного размещения в электросхемах. Для правильного соединения необходимо отождествить выводы. Это можно сделать по следующим признакам:

маркировка, нанесённая на корпус элемента;
длина выводов детали;
показания тестера при измерениях в режиме омметра или проверки диодов;
использование источника тока с известной полярностью.

Маркировка полупроводников такого типа может быть выполнена при помощи нанесения на корпус графического обозначения диода. Тогда минус (К) – это вывод со стороны вертикальной линии, в которую упирается контур стрелки. Ножка диода, от которой выходит стрелка, – это плюс (А). Так графически указано прямое направление тока – от «А» к «К».

Другим способом обозначения анода у диодного элемента могут быть нанесённые на корпус одна или две цветные точки или пара узких колец. Существуют конструктивно выполненные диоды, у которых минусовой (катодный) вывод обозначен широким серебряным кольцом. Диод 2А546А-5 (ДМ) служит таким примером.

Примеры нанесения меток на диоды

Длина ножек светодиодов, ни разу не паянных в платы, также может указывать на полярность выводов. У led-диодов длинная ножка – это положительный электрод, короткая – отрицательный вывод. К тому же форма корпуса (обрез края окружности) может служить ориентиром.

Полярность выводов led-диодов

При определении мультиметром полярности контактных выводов полупроводника подключают его в режиме тестирования диодов. Если на дисплее появились цифры, значит, диод подключён в прямом направлении. При этом красный щуп подсоединён к аноду «+», чёрный – к катоду «-».

Если под рукой нет тестера, определить названия выводов диода можно, собрав последовательную цепь из батарейки, лампочки и диода. При прямом включении лампочка загорится, значит, плюс батарейки – на аноде и аналогично минус – на другом электроде.

Информация. Электроды светодиода можно идентифицировать с помощью постоянного ИП с заведомо известной полярностью и включенного последовательно резистора, ограничивающего ток. Свечение элемента укажет на прямое включение. Для этой цели можно взять батарейку RG2032 на 3 вольта и резистор сопротивлением 1кОм.

Включение светодиода через ограничивающий резистор

Что касается полупроводников, всегда существует строгое соответствие наименований. В других случаях правильное определение проходящих электрохимических реакций поможет чётко ориентироваться в отождествлении электродов.

Понятие анода и катода

Для лучшего понимания терминов дадим определения этих понятий.

Анод

Под данным термином будем подразумевать электрод, по которому электрический ток втекает в разглядываемый прибор. При этом подразумевается, что электрический ток образуется потоком положительных зарядов. В действительности, по металлическим проводникам перемещаются электроны (носители отрицательных зарядов), которые движутся в сторону положительного полюса источника электрического тока.

Проще говоря, положительным электродом будем считать анод, а отрицательным электродом – катод. При подключении радиоэлементов следует соблюдать их полярность, руководствуясь обозначениями на схемах.

Катод

Это электрод, по которому электрический ток вытекает с прибора (подразумевается конвенциальное понимание тока, в виде потока положительных зарядов). Таким образом, если к аноду подключается провод с положительным потенциалом, то к катоду – клеммы с отрицательными потенциалами.

Вышеуказанные термины применяются по отношению к гальваническим элементам. В гальванике анод – это электрод, на поверхности которого проходит реакция окисления металла. Названия электродов встречаются:

в химии;
физике;
электротехнике;
радиоэлектронике.

При монтаже радиодеталей очень важно не перепутать электроды. Для этого необходимо знать, как определить их назначение

Характеристики конденсатора

Основной характеристикой любого конденсатора является его емкость, которая определяет количество накопленного заряда. Емкость зависит от площади обкладок и толщины слоя диэлектрика.

Внимание! Площадь пластин нельзя увеличивать бесконечно, поскольку это приводит к росту габаритов и массы устройства. Толщину диэлектрического слоя также можно снижать только до определенного значения, поскольку любой изолятор имеет свой предел электрической прочности

В связи с этим второй основной характеристикой является рабочее напряжение, при котором конденсатор сохраняет свои свойства на протяжении всего срока службы

Толщину диэлектрического слоя также можно снижать только до определенного значения, поскольку любой изолятор имеет свой предел электрической прочности. В связи с этим второй основной характеристикой является рабочее напряжение, при котором конденсатор сохраняет свои свойства на протяжении всего срока службы.

Превышение рабочего напряжения приводит к электрическому пробою и нарушению функционирования прибора, в частности, в некоторых областях применения требуется учитывать дополнительные параметры, а именно:

Температурный коэффициент, учитывающий влияние нагрева на емкость радиоэлемента;
Тангенс угла диэлектрических потерь, характеризующий свойства радиоэлемента при работе на высоких частотах;
Полярность включения, возникающая вследствие конструктивных особенностей некоторых типов устройств.

Для увеличения емкости при сохранении приемлемых габаритов, приходится применять различные технические тонкости. Например, в электролитических конденсаторах в качестве одной из обкладок используется узкая и длинная полоса из алюминиевой фольги. Тонкий слой оксида на поверхности фольги является изолятором, а вместо второй обкладки используется жидкий электролит. При изготовлении такого конденсатора лист фольги скручивается в тонкий цилиндр, который затем помещается в корпус.

Вам это будет интересно Какой электрический ток опаснее для человека и почему

Электролитический конденсатор

Подобная конструкция совмещает большую площадь обкладок и малую толщину диэлектрика, что позволяет получать очень большие значения емкости при малых габаритах.

Основным недостатком таких конденсаторов является необходимость строгого соблюдения полярности подключения. Невыполнение этого требования приводит к возникновению больших токов, утечкам и разрушению конструкции. Электролитические конденсаторы должны иметь маркировку полярности для правильного подключения.

Отрывок, характеризующий Катод

Графиня заплакала. – Да, да, маменька, очень тяжелые времена! – сказал Берг. Наташа вышла вместе с отцом и, как будто с трудом соображая что то, сначала пошла за ним, а потом побежала вниз. На крыльце стоял Петя, занимавшийся вооружением людей, которые ехали из Москвы. На дворе все так же стояли заложенные подводы. Две из них были развязаны, и на одну из них влезал офицер, поддерживаемый денщиком. – Ты знаешь за что? – спросил Петя Наташу (Наташа поняла, что Петя разумел: за что поссорились отец с матерью). Она не отвечала. – За то, что папенька хотел отдать все подводы под ранепых, – сказал Петя. – Мне Васильич сказал. По моему… – По моему, – вдруг закричала почти Наташа, обращая свое озлобленное лицо к Пете, – по моему, это такая гадость, такая мерзость, такая… я не знаю! Разве мы немцы какие нибудь?.. – Горло ее задрожало от судорожных рыданий, и она, боясь ослабеть и выпустить даром заряд своей злобы, повернулась и стремительно бросилась по лестнице. Берг сидел подле графини и родственно почтительно утешал ее. Граф с трубкой в руках ходил по комнате, когда Наташа, с изуродованным злобой лицом, как буря ворвалась в комнату и быстрыми шагами подошла к матери. – Это гадость! Это мерзость! – закричала она. – Это не может быть, чтобы вы приказали. Берг и графиня недоумевающе и испуганно смотрели на нее. Граф остановился у окна, прислушиваясь. – Маменька, это нельзя; посмотрите, что на дворе! – закричала она. – Они остаются!.. – Что с тобой? Кто они? Что тебе надо? – Раненые, вот кто! Это нельзя, маменька; это ни на что не похоже… Нет, маменька, голубушка, это не то, простите, пожалуйста, голубушка… Маменька, ну что нам то, что мы увезем, вы посмотрите только, что на дворе… Маменька!.. Это не может быть!.. Граф стоял у окна и, не поворачивая лица, слушал слова Наташи. Вдруг он засопел носом и приблизил свое лицо к окну. Графиня взглянула на дочь, увидала ее пристыженное за мать лицо, увидала ее волнение, поняла, отчего муж теперь не оглядывался на нее, и с растерянным видом оглянулась вокруг себя. – Ах, да делайте, как хотите! Разве я мешаю кому нибудь! – сказала она, еще не вдруг сдаваясь. – Маменька, голубушка, простите меня! Но графиня оттолкнула дочь и подошла к графу. – Mon cher, ты распорядись, как надо… Я ведь не знаю этого, – сказала она, виновато опуская глаза. – Яйца… яйца курицу учат… – сквозь счастливые слезы проговорил граф и обнял жену, которая рада была скрыть на его груди свое пристыженное лицо. – Папенька, маменька! Можно распорядиться? Можно?.. – спрашивала Наташа. – Мы все таки возьмем все самое нужное… – говорила Наташа. Граф утвердительно кивнул ей головой, и Наташа тем быстрым бегом, которым она бегивала в горелки, побежала по зале в переднюю и по лестнице на двор. Люди собрались около Наташи и до тех пор не могли поверить тому странному приказанию, которое она передавала, пока сам граф именем своей жены не подтвердил приказания о том, чтобы отдавать все подводы под раненых, а сундуки сносить в кладовые. Поняв приказание, люди с радостью и хлопотливостью принялись за новое дело. Прислуге теперь это не только не казалось странным, но, напротив, казалось, что это не могло быть иначе, точно так же, как за четверть часа перед этим никому не только не казалось странным, что оставляют раненых, а берут вещи, но казалось, что не могло быть иначе. Все домашние, как бы выплачивая за то, что они раньше не взялись за это, принялись с хлопотливостью за новое дело размещения раненых. Раненые повыползли из своих комнат и с радостными бледными лицами окружили подводы. В соседних домах тоже разнесся слух, что есть подводы, и на двор к Ростовым стали приходить раненые из других домов. Многие из раненых просили не снимать вещей и только посадить их сверху. Но раз начавшееся дело свалки вещей уже не могло остановиться. Было все равно, оставлять все или половину. На дворе лежали неубранные сундуки с посудой, с бронзой, с картинами, зеркалами, которые так старательно укладывали в прошлую ночь, и всё искали и находили возможность сложить то и то и отдать еще и еще подводы.

В электронике

Электроды или ножки полупроводниковых и вакуумных электронных приборов тоже часто называют анодом и катодом. Рассмотрим условное графическое обозначение полупроводникового диода на схеме:

Как мы видим, анод у диода подключается к плюсу батареи. Он так называется по той же причине – в этот вывод у диода в любом случае втекает ток. На реальном элементе на катоде есть маркировка в виде полосы или точки.

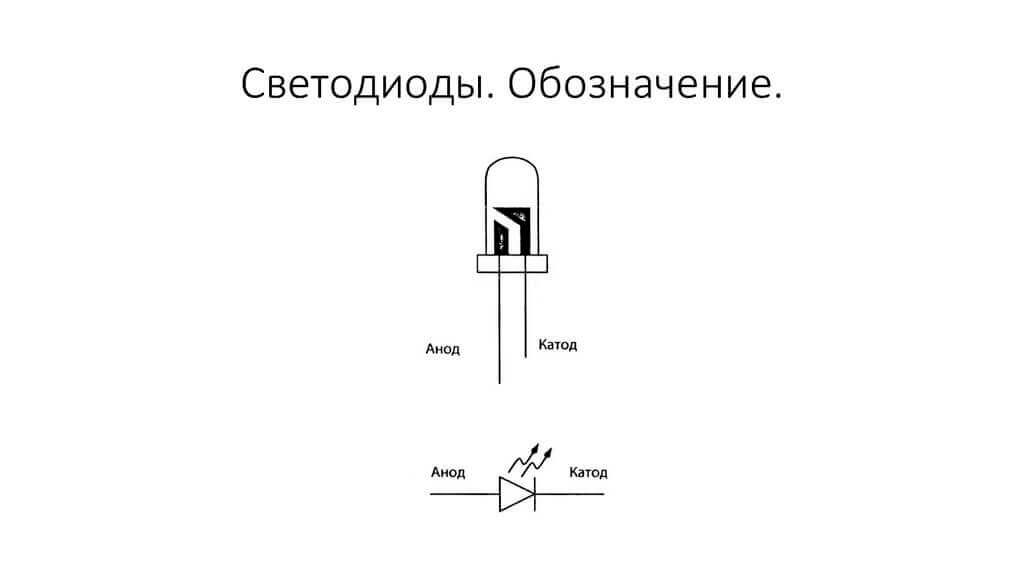

У светодиода аналогично. На 5 мм светодиодах внутренности видны через колбу. Та половина, что больше — это катод.

Также обстоит ситуация и с тиристором, назначение выводов и «однополярное» применение этих трёхногих компонентов делают его управляемым диодом:

У вакуумного диода анод тоже подключается к плюсу, а катод к минусу, что изображено на схеме ниже. Хотя при приложении обратного напряжения – названия этих элементов не изменятся, несмотря на протекание электрического тока в обратном направлении, пусть и незначительного.

С пассивными элементами, такими как конденсаторы и резисторы дело обстоит иначе. У резистора не выделяют отдельно катод и анод, ток в нём может протекать в любом направлении. Вы можете дать любые названия его выводам, в зависимости от ситуации и рассматриваемой схемы. У обычных неполярных конденсаторов также. Реже такое разделение по названиям контактов наблюдается в электролитических конденсаторах.

Виды диодов

Светодиодные элементы делятся на 2 объёмных вида: полупроводниковые и неполупроводниковые. Устройство первого подразумевает небольшую ёмкость с выкачанным воздухом и двумя электродами внутри:

Плюсовым, обладающим электропроводностью P.
Минусовым, обладающим электропроводностью N.

Анод и катод в светодиодеИсточник multiurok.ru

Неполупроводниковые диоды делятся в свою очередь ещё на 2 группы:

Вакуумные (кенотроны), построенные по принципу лампы, имеющей 2 электрода, где один из них представлен как нить накаливания. В приоткрытом положении движение электронов осуществляется в сторону от полюса к минусу. В закрытом положении траектория перемещения изменяется в противоположную сторону или приостанавливается.
Наполненные газом (стабилитроны с тлеющим либо коронным зарядом игнитронов и газотронов). Из объёмного списка элементов наибольшая популярность присуща газотронам с дуговым зарядом (стабилитронам). Внутрь них закачивается инертный газ, помещаются оксидные термокатоды. Ключевой особенностью таких светодиодов является возможность к выдаче высокого напряжения на выходе и способность функционировать с напряжением, значение которого может достигать нескольких десятков ампер.

Самые популярные аноды

В металлургии используется анод для гальваники для того, чтобы наносить на поверхность изделий слой металла электрохимическим способом или для электрорафинирования. При этом процессе металл с примесями полностью растворяется на аноде, а потом осаждается в чистом виде на катоде.

В основном распространены аноды из цинка, которые могут быть литыми, сферическими, катаными. Причем последние используются чаще всего. Кроме того, берут аноды из никеля, меди, олова, бронзы, кадмия, сплава сурьмы и свинца, серебра, платины и золота. А вот из кадмия аноды почти не используют, что обуславливается их экологической вредностью. Анод из драгоценных металлов используют для того, чтобы повысить коррозионную стойкость, улучшить эстетические свойства предметов, а также для других целей. Кроме того, они пригодятся и для того, чтобы повысить электропроводность изделий.

В вакуумных электронных приборах анод – это специальный электрод, который способен притягивать к себе любые летящие электроны, которые испущены катодом. В рентгеновских трубках и электронных лампах он имеет такую конструкцию, когда полностью поглощает все электроны. В электронно-лучевых трубках аноды являются элементами электронной пушки, которые поглощают только часть летящих электронов, формируя при этом электронный луч после себя. В полупроводниковых приборах электроды, которые подключаются к положительному источнику тока, когда прибор открыт, то есть он имеет небольшое сопротивление, называют анодом, а тот, что подключен к отрицательному полюсу, соответственно, – катодом.

Знак анода и катода

В специальной литературе часто можно встретить самое разное обозначение знака анода: «+» или «-». Это определяется особенностями рассматриваемых процессов. К примеру, в электрохимии считают, что катод – это электрод, на котором протекает процесс восстановления, а анод – это электрод, на котором протекает процесс окисления. При активной работе электролизера внешний источник тока обеспечивает на одном электроде избыток электронов и здесь происходит восстановление металла. Этот электрод является катодом. А на другом электроде, в свою очередь, обеспечивается недостаток электронов и происходит окисление металла, и его называют анодом.

При работе гальванического элемента, на одном из электродов избыток электронов обеспечивается уже не внешним источником тока, а именно реакцией окисления металла, то есть здесь отрицательным будет уже анод. Электроны, которые проходят через внешнюю цепь, будут расходоваться на протекание реакции восстановления, то есть катодом можно назвать положительный электрод.

Исходя из такого толкования, для аккумулятора аноды и катоды меняются местами в зависимости от того, как направлен ток внутри аккумулятора. В электротехнике анодом называют положительный электрод. Так электрический ток течет от анода к катоду, а электроны – наоборот.

Только в одном направлении. Когда-то давно применялись ламповые диоды . Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.

Условное обозначение
диода на схеме

На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода – это вывод, который подключается к положительному выводу , непосредственно или через элементы схемы. Катод диода – это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к , то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.
