Для чего нужна канифоль при пайке?

Применение канифоли

Перед применением канифоли важно понимать, что с тугоплавкими припоями использование невозможно. Температура кипения – 250 °C, в этом состоянии вещество испаряется

Флюсом определяется вспомогательное сырье, с помощью которого очищается поверхность от окисления, грязи и прочих неудовлетворяющих при пайке воздействий.

Благодаря характерной особенности к очищению от окислов, применяется при очистке металла при пайке. Изделие применяется зачастую в домашних условиях, на производственных линиях используется припой с добавлением к составу флюса.

Использование канифоли при пайке

Наиболее распространенный способ пайки колофонской смолой:

• паяльник подготавливается к работе, путем нагрева до рабочей температуры;
• на конце жала инструмента размещается вещество легкоплавкого типа, оно применяется качеством припоя, обычно состоит из отлива со свинцом с добавлением цинка, кадмия или висмута;
• вместе с веществом паяльник опускается во флюс, характерный дым указывает на произведенную реакцию, процесс происходит как можно быстрее, до испарения.

Метод применяется при наличии определенного опыта, при работе могут возникнуть некоторые трудности у неопытных мастеров.

Техника пайки канифолью

Любые работы можно облегчить с применением некоторых изделий, пайка материалов не исключение. Для работы понадобится основа жидкого флюса – этиловый спирт. Изготовление возможно собственными усилиями, достаточно измельчить продукт и смешать с растворителем.

Пайка канифолью

Жидкий раствор позволяет проникнуть к труднодоступным местам, наносится непосредственно на площадь объекта.

1. Нанесение производится при помощи кисти или зубочистки, после этого подготавливается паяльник.
2. На разогретый паяльник наносится припой нужными количествами, в зависимости от размера соединения. Большим количеством припоя можно задеть соседние контакты, что нарушит схему работы ремонтируемого прибора.
3. Распределение припоя происходит равномерно, надежного соединения можно достигнуть, прижав элемент к плате небольшим усилием.
4. После снижения температуры, удаляются остатки флюса, т.к. он может растечься по соседним деталям и нарушить электропроводность.

https://youtube.com/watch?v=szxXw8udeos

Данный способ более удобен, помогает соединить даже мелкие детали. Паяльник используется в зависимости от соединения, температурный режим подбирается от параметров плавления припоя.

Пайка в домашних условиях

Пайка — специальная техника, с помощью которой металлические элементы прочно сцепляются между собой посредством расплавленного припоя. В быту скрепить детали между собой можно при помощи обыкновенного паяльника.

Перед тем как приступить к пайке, необходимо зачистить поверхности деталей, которые будут сцепляться между собой, при помощи напильника или наждачной бумаги. Затем их необходимо обезжирить при помощи растворителя или очистить, используя бензин, и смазать флюсом.

Флюс — вещество, с помощью которого с поверхности металла удаляются оксидные плёнки, другие загрязнения и излишний жир. Кроме того, флюс предохраняет металлы от возможного окисления. В качестве такого флюса часто используется особое вещество — канифоль.

В основном флюс из канифоли используется для пайки в домашних условиях. При проведении производственной пайки смола используется в меньших количествах, по сравнению с флюсами из других веществ.

https://youtube.com/watch?v=H8a07zYQyeM

Благодаря свойству канифоли растворять при нагреве оксиды олова, а также меди и свинца, это вещество может быть использовано в электротехнических работах как особый природный флюс — компонент, обладающий противоокислительными свойствами. Благодаря такой характерной особенности, это вещество способно очищать поверхности металла при проведении пайки. С его помощью также улучшается растекание и практически нивелируется поверхностное натяжение вещества, используемого в качестве припоя.

Для того, чтобы была обеспечена высокая технологичность процесса применения флюса при пайке выпускается несколько типов таких компонентов, выполненных на основе колофонской смолы (они могут быть твёрдыми, жидкими и гелеобразными):

1. Твёрдый флюс. Такой тип компонента для спайки и лужения деталей используется уже довольно долгое время и является самым популярным. Он имеет как свои очевидные достоинства, так и недостатки. К последним можно отнести то, что используя твёрдый флюс трудно соблюдать точность при нанесении его в труднодоступные места спайки.
2. Флюс на основе спиртового раствора. Такой компонент является универсальным. Его можно использовать при спаивании как мелких, так и крупных деталей. Основным преимуществом такого метода является лёгкий способ его нанесения при помощи кисточки.
3. Флюс из канифоли на основе геля. Вязкая консистенция геля позволяет быстро наносить вещество на поверхность. С помощью геля легче обрабатывать самые труднодоступные места поверхности деталей, которые будут подвергаться спайке. При этом обеспечивается максимально точное дозирование вещества флюса. Гель не высыхает слишком быстро, по сравнению со спиртовыми флюсами и более податлив, чем твёрдый флюс из канифоли.

Технология пайки

Для качественной пайки с канифолью, подготовка начинается с зачистки металла в месте соединения. Надо убрать грязь механическим путем, устранить жир с помощью бензина или спирта.

Паяльник будет значительно лучше служить, если ему сделать лужение – покрыть нижнюю часть жала тонким слоем флюса. Для этого инструмент разогревается и окунается в баночку с канифолью или жидкий флюс наносится кисточкой. Покрытие должно быть равномерным, без пропусков.

На место пайки наносится кусочек канифоли и расплавляется. Когда все место будет очищено, окислы растворены, подводится припой. Его расплавляют, распределяют, и он соединяет детали. После охлаждения делается лужение и покрытие лаком.

Концы проводов покрывают сначала флюсом, расплавив его паяльником, затем наносят припой, распределяют его равномерно, чтобы он покрыл провод снаружи и соединил все волокна.

Спиртовой состав

Раньше канифоль для пайки продавалась только в жидком состоянии. В основном использовали спиртовые растворы. С ними удобно работать при любых площадях пайки. Зачем плавить твердые кусочки смолы, разгонять горячую жидкость по плате, если значительно проще нанести кисточкой раствор, который проникнет в самые узкие места, заполняет трещинки.

При большом объеме работ можно покрыть спиртовым составом сразу всю площадь и расплавлять флюс постепенно в местах пайки. Правильный раствор канифоли содержит равное количество компонентов и хорошо держится на поверхности металла.

Трубчатые припои

Трубчатый припой представляет собой тонкую трубку заполненную флюсом. Правильный для работы расходный материал должен максимально соответствовать по своему химическому составу тому, что уже находится на плате. Если не известно, чем паяли раньше, вся плата зачищается. Современные технологии позволяют заполнить трубку канифолью или другим флюсом без разрывов с одинаковой плотностью по всей длине.

Пайка трубчатыми флюсами регулирует количество материала. После работы не надо протирать плату, освобождая ее от остатков канифоли.

Канифоль – универсальный флюс, применяемый для пайки цветных металлов. Она натуральный продукт, не влияет отрицательно на здоровье. Во многих флюсах из масел и жиров переработанную смолу добавляют для улучшения качеств.

Изготовление паяльника своими руками

Может произойти такая ситуация, когда необходимо сварить какие-то детали, но отсутствует электричество, тогда можно изготовить аналог паяльника своими руками. Для этого используем медный стержень, который имеет диаметр примерно 5 мм и длину 10 см. Конец стержня делаем в виде отвёртки, а другой закрепляем на деревянной ручке. Эту ручку в круглой форме вырезаем из ветки любого дерева.

Нагрев этого паяльника производится при помощи открытого огня. Процесс пайки мало чем будет отличаться от использования электрического настоящего паяльника. Необходимо только приспособить термостойкую подставку, в которую можно класть устройство, которое сильно нагреется. Установка производится довольно быстро при помощи движения одной руки. Припой и канифоль кладём в плоскую ёмкость. Саму пайку производим в непосредственной близости от источника нагревания.

Полезная информация при использовании самодельного паяльника:

• Пайка — это соединение нескольких деталей при помощи расплавления какого-либо металла. Этот металл называется припоем, и он должен заполнить пространство между двумя соединениями, а также схватить их при помощи соединяемого материала.
• Для припоя обычно используют оловянно-свинцовый сплав, который имеет различное содержание олова. Чем больше олова, тем меньше температура плавления. Распространённым припоем является ПОС-40, где содержится 40% олова. Он плавится, когда достигает температуры в 230 градусов. А ПОС-60 — при 180 градусах. Меньшую температуру плавления имеет свинцово-оловянный сплав, в который добавляют висмут. Это марка припоя называется ПОСВЗЗ. Температура плавления — 130 градусов. Если необходимо сплавить алюминий, тогда применяют специальный сплав, где температура плавления равна 400 градусам.
• Пайку нельзя начинать, пока деталь полностью не будет очищена в зоне соединения. Для этого используем флюс, то есть вещество, которое во время пайки не даёт образоваться оксидной плёнке. Чтобы соединить медные детали, в качестве флюса используют канифоль. Поверхность можно очистить паяльной кислотой или другим видом кислоты, например, ортофосфорной. Если осуществляется пайка стального изделия и оцинкованной детали, то канифоль не справится со своей задачей, и необходимо будет использовать паяльную кислоту. Современные проволочные припои обычно содержат в составе канифоль, а потому могут обеспечивать пайку меди без использования флюса. Чтобы соединить стальные и нихромовые элементы, необходимо использовать флюс, который выполняется из аспирина.
• Механизм пайки всегда выглядит одним образом. Сначала детали прижимаются друг к другу, после этого на зону пайки наносится флюс и припой. Участок должен быть разогрет до необходимой температуры, когда припой расплавится и будет затекать в зазоры между металлами. Обычно этот процесс выполняется при помощи специального паяльника, но, как оказалось, паять можно и без него. Для этого необходимо только найти альтернативный источник нагрева, который не использует электроэнергию.

Необходимые инструменты

Если вы попали в ситуацию, когда приходится паять металлические изделия без паяльника, необходимо использовать следующие инструменты:

• пассатижи;
• плоскогубцы;
• ножик;
• ножницы;
• наждачную бумагу;
• напильник;
• кисточку;
• надфиль.

В качестве источника нагревания можно использовать лампу на сухом спирте, спиртовку или турбогорелку.

Многим кажется, что паять без паяльника — это абсурдное дело. Но это весьма осуществимый процесс, если обладать необходимой информацией. Ведь никак нельзя предугадать момент, в который резко отключится свет, а работу нужно завершить. По таким технологиям можно правильно произвести спайку плат, заменить части проводов. Но нужно быть аккуратным, ведь есть вероятность, что материалы могут просто сгореть.

Иногда возникает вопрос, как припаять без паяльника, ведь пайка — самый распространенный способ соединения небольших деталей в домашних условиях. Но что делать, когда надо срочно соединить провода, а паяльник сломался.

Паяльник — это удобный и простой инструмент. С ним можно соединять небольшие изделия в домашних условиях.

Паяльник — это простой и удобный инструмент. Как с его помощью соединять металлы, знает, наверное, каждый. А вот как припаять без паяльника, когда нет электричества — это вопрос, который следует рассмотреть подробнее.

Спиртовой состав

В некоторых ситуациях при пайке труднодоступных мест в качестве расходного применяют не твердую канифоль, а готовый спиртовой раствор натурального продукта.

Чистого спирта во флюсе, известном под сокращением СКФ, содержится 60 %.

Остальную часть массы занимает непосредственно канифоль. Вместо спирта можно взять ацетон. Правда, запах у него менее приятен.

Жидкий флюс стоит недорого, обладает хорошим техническими характеристиками. Его консистенцию можно легко менять увеличением количества растворителя. Так, при работе применяют более жидкие составы, имеющие консистенцию раствора.

Для пайки обычных деталей массу делают в виде вязкой кашицы. Любую работу с растворителями нужно проводить при хорошей вентиляции. Вдыхание выделяющихся паров, возгоняющихся частичек флюсовой массы вредно для дыхательных путей мастера.

Исправление неправильной пайки

Для исправления ошибки, в любом случае, сначала надо на стык нанести флюс (канифоль). Что это такое, уже было сказано выше. В первом и втором случае надо просто вторично прогреть стык. Если припоя много, надо счистить с паяльника весь припой, прогреть стык и снять с него лишний припой паяльником. При пайке должна быть правильно подобрана мощность паяльника. Чем больше масса деталей, тем мощнее должен быть паяльник. Для мелких деталей используется паяльник мощностью 25-30 Вт, для средних – 50-60 Вт. Корпусные детали из тонкой жести паяют паяльниками на 90-100 Вт. Для особо массивных деталей используют специальные паяльники.

Канифоль

Выход из строя электроприбора ведет за собой его ремонт. Основными причинами поломок современной техники являются вышедшие из строя платы, конденсаторы, другие изделия, крепление которых производиться путем пайки.

Обладая определенными навыками, домашний мастер может отремонтировать устройство самостоятельно, но для этого понадобятся сопутствующее сырье. Пайка происходит с использованием припоя, электрического паяльника.

Канифоль

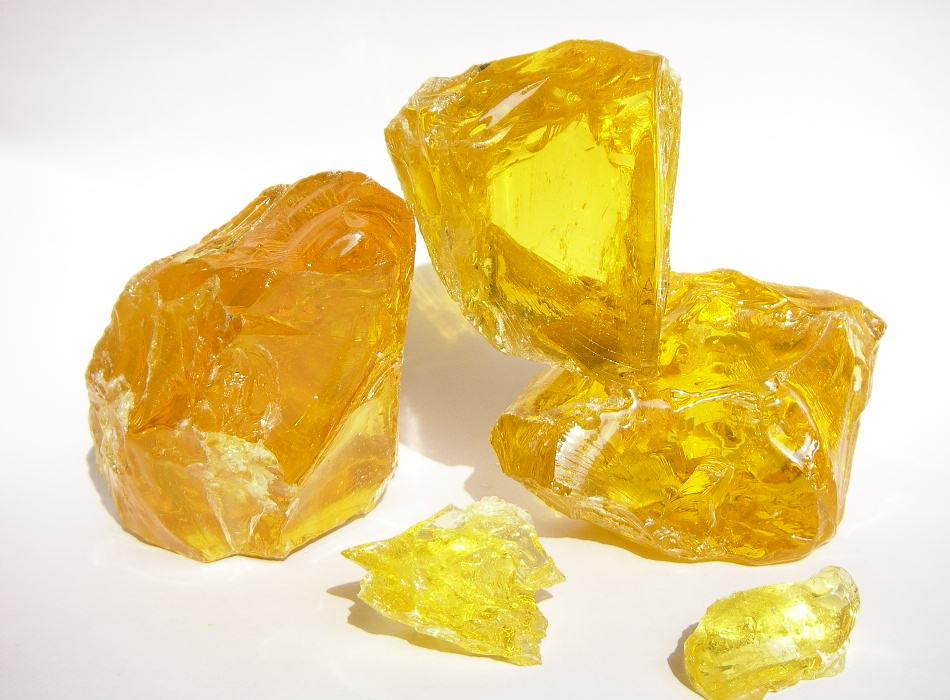

Что такое канифоль

Флюс в твердом состоянии это хрупкое амфорное вещество, состоящие из кусков стекловидного типа. Из чего делают канифоль — производится путем очищения специальными химическими реакциями смол хвойных растений.

Канифоль для пайки используется для противостояния окислительным процессам, которые могут разрушить соединение при эксплуатации, устойчивый к потере химических свойств элемент при воздействии высоких температур.

Состав канифоли позволяет надежно соединить металлы процессом пайки.

Жидкое состояние при нагреве содействует растеканию материала по элементам нужной формой

Перед тем, как узнать, для чего нужен канифоль, важно разобраться с химическими свойствами состава. Сырье, из которого изготовлена смола, имеет свойства диэлектрика, однако на способность соединения передавать электрический ток это не отражается

Нормируемые параметры канифоли по ГОСТ 19113-84

Скачать ГОСТ 19113-84 «Канифоль сосновая»

В сфере ремонта радиотехники, канифоль является наиболее доступным вариантом флюса. Некоторые новички, не имеющие опыта в паяльном деле, не осознают, что такое канифоль и применяют повсеместно.

При таком подходе возможно совершить ошибку, т. к. продукт применяется не ко всем типам соединений. В основном изделие применяют в домашних условиях, при нечастой работе, т. к.

флюс имеет неограниченный срок годности простым исполнением.

Что такое канифоль

Канифоль (полное название — колофонская смола) — очищенная особым образом смола хвойных деревьев. Канифоль — аморфное хрупкое вещество, состоящее из стекловидных кусков, внешним видом напоминающих знакомый каждому природный янтарь.

Способы получения

В промышленном производстве колофонскую смолу получают несколькими способами.

1. Из живицы. В основном для получения канифоли используется метод термической обработки сока хвойных пород древесины — живицы. После того как из неё будут выпарены такие вещества, как вода и скипидар, образуются полупрозрачные твёрдые куски канифоли, которые в дальнейшем будут подвергнуты дальнейшей химической очистке.
2. Методом экстракции. При этом методе колофонскую смолу добывают из измельчённой особым образом древесины с помощью растворителей.
3. Методом перегонки таллового масла. Такое сырое масло является отходом, получающимся при изготовлении целлюлозно-бумажной продукции.

О том, каким способом и из какого сырья была получена канифоль, можно узнать из её названия: сосновая (гарпиус), таловая, экстракционная и так далее.

Свойства

Кроме того, что колофонская смола является прекрасным природным диэлектриком, известны другие особенности:

1. Она хорошо растворяется при помощи таких органических растворителей, как бензин и хлороформ, эфир, спирт и ацетон. Но, канифоль нельзя растворить при помощи обыкновенной воды.
2. Температура плавления этого твёрдого вещества напрямую зависит от того, из какого источника и каким именно способом оно было получено. В основном она колеблется в пределах температур от 50 до 70 градусов, в некоторых случаях граница температурного режима может достигать и 130 градусов по Цельсию.
3. В составе образующего вещества канифоли содержится огромное количество смоляных кислот (до 90%), основной из которых является абиетиновая кислота.
4. Смола легко разрушается при механическом воздействии.

Цвет смолы может варьироваться в вариантах от светло-жёлтого до темно-бурого оттенка. Насыщенный оттенок этого природного вещества указывает на то, что очистка смолы была проведена не совсем правильным образом и в ней содержится большое количество примесей, ухудшающих её качества, влияющих на её свойства. Чем темнее цвет вещества, тем ниже электроизоляционные свойства канифоли. Правильно обработанный материал имеет приятный лимонный оттенок и является прекрасным природным изолятором.

https://youtube.com/watch?v=SceRXVqR5U8

Где ещё может быть применена смола?

Такая смола используется не только в качестве флюса при пайке. Применяют её и для многих других целей:

• при производстве разных лаков и красок;
• как один из материалов, использующийся при изготовлении пластмасс;
• при обработке струн и смычков для музыкальных инструментов;
• для натирания подошв балетной обуви;
• для создания эффекта дымовой завесы и других эффектов в киноиндустрии.

Можно ли заменить спирт

Некоторые бывалые паяльщики, пытающиеся сэкономить спирт для других целей, советуют брать дешевые одеколоны. Рекомендация спорная. Пахнуть будет приятно, но содержащиеся в парфюме добавки могут навредить месту пайки.

Советы использовать водку вместо спирта тоже не очень правомерны. Канифоль — органический продукт, в воде растворяется плохо. Водка – это смесь спирта и воды. Смолу в водочной смеси растворить гораздо сложнее, даже при условии высокого качества водки.

Учитывая, что в домашних условиях расход флюса измеряется умеренными количествами, можно купить медицинский спирт. Гарантированное качество спирто-канифольной смеси стоит усилий

. На практике , сделанный правильно, не уступает продающейся продукции.

В последнее время для выбора радиолюбителю предоставляется широкий выбор флюсов, все возможные химические активные и сверх активные флюсы для пайки, которые стоят хорошо по денежки. Все имеют свои плюсы и минусы, и каждому паяльщику нравится свои. Мнения могут разбегаться, но выражаю я свое мнение.

На мой взгляд, канифоль один из лучших флюсов, пользуюсь канифолью уже 3 года своей практики. И почему канифоль лучшая у меня целый ряд причин:

—

Во-первых, это экологически чистый продукт. Для тех кто в танке, канифоль- это сосновая смола, а значит натуральна. — Во вторых канифоль легко смывается спиртом, а значит снять лишние остатки канифоли с печатной платы не составит никакого труда, а значит, не будет наводок меж дорожками…— В третьих канифоль легко достать. Где купить канифоль? Канифоль можно купить практически в любом хозяйственном магазине, в музыкальных магазинах(мой дед канифолил смычек от скрипки) и на радио рынках— В четвертых, это, наверное, индивидуальность, я обожаю запах канифоли (токсикоман похожеж:))

Особенно хорошо, если канифоль жидкая. Но жидкая канифоль тоже стоит хорошо, поэтому жидкую канифоль можно изготовить в домашних условиях. Для самостоятельного изготовления жидкой канифоли нам понадобится канифоль обычная в кристаллах и обычный спирт “красная шапка”

Самодельная жидкая канифоль

И так берем обычный кристалл канифоли

1.

Перебиваем кристалл канифоли в пыль, очень удобно это сделать это, если у вас есть на кухне толчена(у всех по разному называется железный глубокий горшок), но если ее нет, не беда. Надо взять какую-нибудь очень плотную бумагу, складываем в конверт и ложем туда канифоль, заматываем это все в какую-нибудь не пористую ткань, это что бы ничего не пересыпалось, и бьем это все молотком, скалкой, в общем чем удобно. Разбиваются кристаллы, пока не будет однородной массы. Это нужно для хорошего растворения канифоли в спирте

Вот пыль разбитой канифоли

2.

Всю пыль надо залить спиртом с отношением 1:1.5 (канифоль: спирт). Это удобно сделать пользуясь той же бутылочкой от спирта. В половинку бутылочки спирта высыпаем канифоль до тех пор пока не появится нужное отношение составляющих. И смотрите что бы примерно 1/5 бутылки осталась свободной!

3.

Закрываем крышечкой и ложем бутылочку в мисочку с теплой водой (60-80C) когда нагреется раствор начинаем хорошо –хорошо болтать раствор, что бы он растворился в однородную массу! Вот и все, теперь раствор раскачиваем по шприцам и пользуемся с удобством

Удачи с повторением и будьте осторожны, соблюдайте меры предосторожности!. Заключается в защите металлических поверхностей от окисления

Раствор канифоли в этиловом спирте лучше растекается по металлической поверхности, чем расплавленная канифоль, благодаря чему пайка становится более экономичной, а сам спай более чистым. Канифоль в виде раствора наносится на зачищенные поверхности металла до прогрева места пайки, что в свою очередь еще более препятствует окислению этих поверхностей. Раствор канифоли в этиловом спирте наименее токсичен по сравнению с раствором в ацетоне, поэтому он находит наибольшее применение в технике

Заключается в защите металлических поверхностей от окисления. Раствор канифоли в этиловом спирте лучше растекается по металлической поверхности, чем расплавленная канифоль, благодаря чему пайка становится более экономичной, а сам спай более чистым. Канифоль в виде раствора наносится на зачищенные поверхности металла до прогрева места пайки, что в свою очередь еще более препятствует окислению этих поверхностей. Раствор канифоли в этиловом спирте наименее токсичен по сравнению с раствором в ацетоне, поэтому он находит наибольшее применение в технике.

Назначение канифоли

Прежде, чем описать назначение канифоли, надо разъяснить, чем отличаются пайка от сварки:

• В процессе сварки кромки соединяемых деталей расплавляются, жидкие фазы смешиваются и, затвердевая, образуют неразъёмное соединение.
• При пайке соединяемые детали остаются в твёрдом состоянии, а расплавляется только металл, служащий для соединения – припой. Расплавленный припой растекается по соединяемым кромкам и при застывании образует неразъёмное соединение.

Для гарантированного качества края скрепляемых деталей должны хорошо смачиваться припоем. Это достигается их очисткой от окислов и загрязнений с помощью флюсов – в данном случае канифоли.

Это интересно: Что такое дроссель и для чего он нужен: рассмотрим внимательно

Чем растворить канифоль для пайки?

Флюс — это вещество, как органическое так и неорганическое, которое обеспечивает удаление окислов спаиваемых проводников, уменьшает силу поверхностного натяжения, а также улучшает равномерность растекания расплавленного припоя. Кроме своего основного назначения флюс может защитить контакт от воздействия окружающей среды, но следует заметить что данным свойством владеют не все виды флюсов.

В зависимости от потребности, флюс может быть в виде жидкости, порошка или пасты.

Производятся также паяльные пасты, содержащие частицы припоя вместе с флюсом, а все современные припои представляют из себя трубку из припоя внутри которой находится флюс-заполнитель.

По температурному режиму и интервалу активности, флюсы можно разделить на низкотемпературные (до 450 градусов) и высокотемпературные (больше 450 градусов). Кроме того флюс может быть водным и безводным.

По химическим свойствам все флюсы можно разделить на кислотные (активные) и бескислотные. Кроме того существуют еще активированные и с антикоррозийной защитой.

Активные флюсы

в основном состоят из соляной кислоты и хлористых или фтористых металлов. В качестве активного флюса давно применяется аптечный препарат — ацетилсалициловая кислота (аспирин). Эти флюсы очень интенсивно растворяют окисленный слой на поверхности металла, и пайка сразу становится качественной и прочной, но остаток флюса после пайки вызывает интенсивную коррозию соединения и основного металла в будущем. Поэтому рекомендуется смывать все остатки флюса которые остались на месте пайки.

При пайке радиоэлектронных элементов применение активных флюсов не допустимо, так как с течением времени их остатки все равно разъедают место пайки тонких радио элементов.

Бескислотные флюсы

, в основном это канифоль и флюсы, приготовленные на ее основе с добавлением спирта, скипидара или глицерина. В процессе пайки канифоль очищает поверхность от окислов, а также защищает ее от окисления. При температуре 150 градусов канифоль растворяет окислы свинца, олова и меди, очищая их поверхность в процессе пайки и паяное соединение становится блестящим и красивым. Но самое главное, в отличии от активных флюсов, канифольные флюсы не вызивают коррозии и разъедания метала. С помощью канифольных флюсов паяют медь, бронзу и латунь.

Активизированные флюсы

, в главном кроме того, состоят из канифоли в которую прибавляют небольшое количество солянокислого либо фосфорнокислого анилина, салициловой кислоты либо солянокислого диэтиламина.

Данные флюсы используют при пайке основной массы металлов и сплавов (железо, сталь, нержавеющая высококачественная сталь, медь, бронза, цинк, нихром, никель, серебро), даже оксидированных элементов из медных сплавов в отсутствии подготовительной зачистки.

Активированными флюсами считаются флюсы ЛТИ, в состав которых входит этиловый спирт (66 — 73%), канифоль (20 — 25%), солянокислый анилин (3 — 7%), триэтаноламин (1 — 2%). Флюс ЛТИ дает отличные итоги при применении оловянистых припоев ПОС-5 и ПОС-10, обеспечивая завышенную крепкость спаянного соединения.

Антикорозийные флюсы

используют для спаивания меди и медных сплавов, константана, серебра, платины и ее сплавов. Они содержат внутри себя фосфорную кислоту с прибавлением разных органических соединений и растворителей. В состав некоторых противокоррозийных флюсов входят органические кислоты. Остатки данных флюсов не вызывают коррозии.

ВТС-флюс, к примеру, состоит из 63% тех. вазелина, 6,3% триэтаноламина, 6,3% салициловой кислоты и этилового спирта. Остатки флюса убирают протиркой детали спиртом либо ацетоном.

Защитные флюсы защищают раньше очищенную плоскость металла от окисления не оказывают хим действия на сплав. К данной группе относятся неактивные мат-лы: воск, вазелин, оливковое масло, сладкая пудра и др.

Способы получения

Разновидности канифоли происходят от способа получения, состава и физического состояния. Основные различия способов производства являются вещества, из которых добывается состав.

Получение канифоли

Делится материал на три категории, живичная, таловая и экстракционная смола для пайки.

1. Живичная канифоль производится путем обработки живицы хвойных деревьев, основным растениям является сосна, ввиду доступности и распространенности. Основным отличительным моментом можно заметить отсутствие жирных кислот, применение которых недоступно некоторыми работами.
2. Экстракционная основа производится путем экстрагирования бензина и основной составляющей – доли древесины сосновых деревьев. Отличается более низким температурным порогом размягчения, темным цветом. Температура плавления начинается от 52 градусов, кислотное число варьируется от 145 до 175. Наличие жирных кислот в составе – 10%, если произвести химическое осветление вещества, он будет более похож на живичную субстанцию.
3. В сульфатцеллюлезном производстве выделяется побочный продукт – таловая канифоль. Подразделяется на несколько сортов по качеству и назначению, способ получения из сульфатного мыла. Более дорогие разновидности не уступают по свойствам натуральному продукту.

Подробное знакомство с основой поделки приводит к выводу, что он относиться к категории флюсов. В случае, когда не оказывается под рукой нужного предмета, можно использовать сварочную буру.

https://youtube.com/watch?v=-F7SIsa28nw

Канифоль: что это такое и как пользоваться?

Ее можно наносить или, подцепив капельку горячим паяльником, или окунув провод в расплавленную канифоль. Канифоль, что это такое? Изначально использовалась очищенная смола. Но гораздо удобнее использовать раствор канифоли в спирте (продается под марками ФСКнили ФКСп). Такой флюс наносится кисточкой, встроенной в пробку флакона. Особенно удобно такой флюс наносить на плату – плата просто сплошь закрашивается раствором. Спиртовый раствор канифоли расходуется экономно и не загрязняет место пайки лишним флюсом. После флюса наносится тонкий слой припоя. Для этого касаются горячим паяльником канифоли и покрывают жало тонким слоем флюса.

Пайка припоем с канифолью

В этом виде пруток припоя представляет собой смотанную в бухту трубку из оловянно-свинцового сплава, внутри которой находится канифоль. При пайке его используют, как присадочный материал. Разогревают паяльником соединяемые детали, а затем в зону пайки вводят конец прутка, и совместными движениями жала и присадки лудят место соединения.

Плавящиеся флюс и припой покрывают стык одновременно, сокращая время процесса. Такой способом можно производить пайку деталей в случаях, не требующих предварительной подготовки поверхностей.

Выбор паяльника

Вопрос выбора паяльника не случайно рассматривается после детального обзора особенностей процесса пайки. Его мощность и размеры жала находятся в прямой зависимости от того, что надо будет паять. Ранее говорилось, что для качественной пайки крупных деталей может понадобиться их предварительный разогрев, и нужно выбирать мощный инструмент с массивным медным жалом. В то же время для пайки тонких проводков в глубине электронных блоков лишнее тепло не нужно, достаточно тонкого жала, которым удобно паять в ограниченном пространстве.
