Диагностика и ремонт варочной панели своими руками
Оценка степени поломок и ремонт электрической, индукционной, газовой варочной кухонной панели последовательно своими руками осуществляются в несколько этапов.
Демонтаж варочной поверхности проводится после отключения проводов и откручивания крепежа
Необходимые инструменты
Для ремонтных работ понадобятся:
- отвертки с наконечниками различного диаметра для демонтажа;
- отвертка с индикатором для проверки напряжения;
- канцелярский ножик для зачистки жил кабеля или его подрезки;
- плоскогубцы для перекусывания жил.
Чтобы замерить параметры электрического тока, понадобится мультиметр. Паяльник также используют в процессе работ.
Диагностические мероприятия
Диагностику проводят с разборкой устройства или без нее. В первом случае:
- проверяется напряжение мультиметром;
- осматривается сетевой шнур выключенной плиты;
- кабель прозванивается на целостность и пробои;
- проверяются контакты — раскручиваются и осматриваются на наличие окислений;
- находится плавкий предохранитель на входе и осматривается;
- тестируется клеммная колодка на предмет повреждений мультиметром.
Важно! Проверяйте кабель и осматривайте плавкий предохранитель, отключив прибор. Для диагностики с разборкой потребуется:
Для диагностики с разборкой потребуется:
- отключить плиту от питания;
- демонтировать панель отвертками;
- уложить ее на стол, снять крепеж, и, поддерживая, вынуть поверхность;
- осмотреть провод на предмет разрывов;
- проверить тепловое реле, отследив его по проводам;
- проверить мультиметром трансформатор и термопредохранитель;
- измерить сопротивление конфорки — повышенное говорит о перегорании.
Важно! Контакты электромеханического реле осматриваются с поддетой крышкой
При проведении ремонтных работ следует соблюдать меры предосторожности
При проведении ремонтных работ следует соблюдать меры предосторожности
Специфика ремонтных работ
Мероприятия по починке электрических плит проводятся в несколько этапов:
- Снятие блокировки. Как правильно разблокировать рабочую варочную панель? Нажать кнопку с ключом и удерживать ее на протяжении нескольких секунд. Индикатор становится активным и замочек пропадает с панели.
- Отключение прибора от сети.
- Демонтаж устройства отвертками, укладка на чистую поверхность.
- Снятие крепежных элементов, аккуратное извлечение поверхности.
- Поверка деталей на предмет повреждений.
- Установка винтовых клемм или заклепок на сгоревшую спираль.
- Замена деталей — термостата, силового реле, галогеновых конфорок.
- Замена проводки — подбирается идентичный провод, собирается и устанавливается концевиками.
- Установка нового блока питания.
- Изменение схему управление варочной панели через ручной блок, выведенный за корпус.
- Сборка и установка варочной поверхности.
Важно! Электроника выходит из строя из-за нестабильного напряжения, локальный перегрев происходит при использовании неправильной посуды, а доступ влаги на поверхность приводит к трещинам и сколам

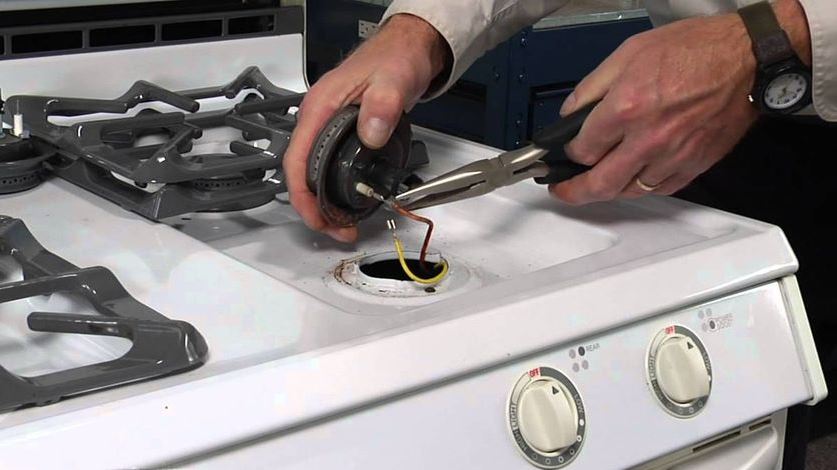

Как устранить основные поломки газовых плит?
В случае неполадок газовой варочной поверхности вам понадобится:
- установить траверсы и подкрутить винты при смещении оси горелок;
- снять ручку и отверткой размять прорези на стержне, если ослабли переключатели;
- отсоединить крышку дверки, затянуть пружину и поставить ось в ушко, если духовка закрывается неплотно;
- отремонтировать кран и сопло в случае плохого нагрева духового шкафа.
Совет! При наличии запаха газа проверьте герметичность контактов мыльным раствором, подкрутите и смажьте краны.
Можно ли оценить прочность панели перед покупкой
Отсутствие повреждений оценивают визуально. У новой поверхности их просто не должно быть, для этого на любом производстве есть контроль качества. Повреждения внутри материала заметить невозможно. Если они станут причиной трещин стеклокерамики в гарантийный период, то производитель ее заменит. Этот материал обладает несомненными достоинствами, в числе которых имеется и прочность.
У стеклокерамики есть и другие плюсы:
- высокий КПД, так как тепловая энергия направляется строго по вертикали;
- уменьшенная потребляемая мощность;
- быстрое остывание;
- регулировка размера нагреваемой площади.
Если соблюдать правила пользования, повреждения на стеклокерамических панелях случаются редко.
https://youtube.com/watch?v=UORpDtWAVYY
Обзоры электрических варочных панелей Hotpoint-Ariston
12 июля 2016
вокруг быта
ВСТРЕТИМСЯ НА КУХНЕ: ТАНДЕМ ИЗ ТУМБЫ С ДУХОВКОЙ
Кухня у россиян давно стала главным местом в доме, где собирается вся семья, решаются вопросы управления домом и государством, даются советы тренерам сборных команд и составляются планы на лето. Поэтому и кухонному дизайну уделяется все больше внимания как со стороны специалистов, так и с позиций простых домохозяек. Даже если проанализировать содержание передач по ТВ, посвященных интерьерным вопросам, то процент переделок на кухнях относительно гостиных и спален все время растет. И связано это не только со спонсорской поддержкой мебельных компаний, но и с большим общественным интересом к обустройству именно этого помещения в доме.
12 июля 2016
обзор бренда
HOTPOINT: ИНОЕ ЗВУЧАНИЕ БРЕНДА
Новая линейка HOTPOINT выполнена в минималистическом дизайне. Ведь техника — это холст, на котором каждая хозяйка создает свой шедевр.
9 июня 2013
+4
обзор функций
Индукция — на пике формы и доступности
Индукционные варочные панели в ходу уже более тридцати лет, и порядка двадцати лет они продаются у нас в России. Но пик интереса к индукции приходится как раз на настоящее время. И это связано с тем, что приборы стали входить в свою золотую пору: мы узнали их преимущества, научились их ценить, а производители стали предлагать все более интересные модели, которые не оставляют покупателя равнодушным.
Нарушены контакты подключения
В первую очередь, хочется отметить, что при подключении любой электрической плиты, не важно, традиционная она или индукционная, надо читать руководство по эксплуатации или технический паспорт на изделие. Все указания, которые там есть, требуют неукоснительного исполнения. Плита не может быть подключена к источнику питания без заземления
Любые ошибки не заставят себя ждать и проявятся поломками и нарушениями
Плита не может быть подключена к источнику питания без заземления. Любые ошибки не заставят себя ждать и проявятся поломками и нарушениями.
Как вариант, электричество может потеряться внутри техники. Это происходит, если внутри схемы замыкает цепь или расходятся контакты, например, в клеммной коробке. Тут особо и диагностика не нужна, потому что такие неисправности видны визуально. Надо внимательно осмотреть проводку на предмет обуглившихся, почерневших участков. В клеммной коробке проверяют расхождение клемм, ослабленных и окисленных контактов. Такие поломки требуют вызова электрика, однако, при наличии опыта контакты можно зачистить от окислов и затянуть заново самостоятельно.
Что делать, если пьеза постоянно щёлкает сама по себе
Самое главное в такой ситуации – найти источник неисправности, а затем просто следовать инструкции ее по устранению. Обнаружив поломку не поддавайтесь панике и строго соблюдая все правила безопасности попробуйте произвести ремонт, руководствуясь нашими советами. Помните — большинство причин неполадки, в данном случае, абсолютно безопасны и их вполне можно устранить самостоятельно, не прибегая к услугам специалистов.
Как устранить неполадку, не прибегая к помощи специалиста
В борьбе с неисправностью могут помочь следующие действия:
- Если причина поломки – вода, и ее постоянное попадание на плиту то выход один — хорошенько её просушить, предварительно отключив автоподжиг из розетки. Дайте плите постоять не подключенной к электросети несколько дней – в течение этого времени она должна основательно просохнуть и щелчки сами прекратятся. Если такой «ремонт» не помог — пора вызвать мастера и доверить ремонт ему. При сушке, надо учитывать один важный момент — сушить плиту при помощи работающей духовки нельзя – так влага, напротив, соберется в приборе в огромных количествах и ситуация только усугубится. Поэтому, наберитесь терпения и дайте просохнуть прибору естественным путем.
- Если плохо срабатывает кнопка поджига, то причина в скопление под ней грязи, пыли или застывшего жира. Прочистите её. Для лучшего эффекта чистки используйте щеточку, смоченную в мыльном растворе. После чистки дайте плите просохнуть. Следует заметить, что такой способ не всегда способен вернуть кнопке прежнюю работоспособность. Всегда есть вероятность, что из-за невысокой посадки она будет наседать не полностью. Если чистка не помогла, задумайтесь о смене кнопки автоподжига или всего его механизма.
В процессе длительного использования, блок автоподжига может выходить из строя. Если не работает лишь одна конфорка, то причина, весьма вероятно, в повреждении провода, расположенного в канале блока. Но не забывайте, что неисправна может быть и сама конфорка и в этой ситуации самостоятельный ремонт не просто недопустимо, а опасен доя жизни. Для точной диагностики причины неработающей конфорки следует обратиться к специалисту, который сможет не просто выявить действительную причину неисправности, но и произвести замену поврежденного элемента.
Главное, чтобы ни случилось с вашей любимой плитой, не паникуйте и действуйте обдуманно. Помните, обдуманный ремонт способен устранить практически любую поломку.
Бытовая техника Плита
Проведение диагностики
Довольно часто встречаются такие характерные нарушения в стабильной работе изделия:
- конфорки и/или духовка не нагреваются;
- индикаторы не светятся;
- плохо греется одна из конфорок;
- не включается подсветка в духовом шкафу.
Причин возникновения таких нарушений много, одна из них — сработал автомат защиты от перегрузки при резком скачке напряжения в городской электросети. Если же автомат не сработал, а электроплита не подает признаков жизни, то следует провести диагностику.
В первую очередь следует проверить наличие напряжения в сети — возможно, отключили подачу тока во всем доме
Если все в норме, то проверяйте автоматику защиты на своем электрощите, осмотрите осторожно клеммы и ищите место подгорания, затем разберите розетку для проведения аналогичного осмотра. Если на щитке все работает, а в розетке напряжение отсутствует — вызывайте мастера.
Бывают варианты, когда все работает нормально, но нет тока на входных клеммах плиты — причина в вилке шнура от изделия, возможен обрыв провода, или разболтался контакт его крепления, из-за этого не включается плита.
В третьем варианте можно устранить дефект самостоятельно — необходимо разобрать вилку и подтянуть винты крепления провода, или сделать подключение заново, обрезать провод, удалить оплетку, зачистить жилы, и подключить их к месту контакта.
Самостоятельный ремонт
Несмотря на то, что конструкция электрической печки или варочной поверхности достаточно простая, самостоятельно выполнять диагностику и ремонт не рекомендуется. Отсутствие базовых знаний и неквалифицированное вмешательство во внутренне устройство техники может привести к разным негативным последствиям, среди которых могут быть:
- потеря времени;
- выведение из строя соседних модулей устройства;
- высокая вероятность получения травмы или поражения током, когда пользователь будет проверять работоспособность отдельных компонентов устройства;
- доведение техники до состояния непригодности к ремонту.
Самостоятельно можно устранить лишь мелкие неполадки. Например, поменять шнур питания или вилку. Но и для этого нужны базовые знания электротехники
И делать подобную работу следует аккуратно, соблюдая все меры предосторожности
Если вообще не включается
Если оборудование вообще не включается, сразу проверяйте напряжение. При низком напряжении варочная панель может не включиться. Во избежании таких ситуаций в дальнейшем, желательно установить стабилизатор. Это значительно продлит срок службы техники, так как электроника очень чувствительна к качеству питания, а именно электронику тяжелее всего ремонтировать (и дороже).
При нормальном напряжении ремонт варочной панели продолжим осмотром сетевого шнура. Как ни странно, многие поломки связаны с его повреждением — перетерся, загнулся, передавили, лопнула/оплавилась изоляция и т.п. Сначала шнур осматриваем (отключив от сети), затем прозваниваем на целостность проводов и на пробой изоляции (каждый провод на землю и между собой).
Что делать если варочная панель не включается? Первым делом проверить шнур и контакты
Следующий шаг — проверка контакта в клеммной колодке. Ослабленный или окисленный контакт тоже может стать причиной того, что варочная панель не включается. Что делать в этом случае? Раскрутить контакт, почистить от окислов, снова хорошо затянуть.
Если признаков жизни плита по-прежнему не подает, найдите плавкий предохранитель. Он стоит на входе, перегорает при скачках напряжения — чтобы защитить от повреждений более дорогостоящие детали. Выглядеть он может по-разному, но чаще всего это стеклянная или керамическая трубочка с металлическими колпачками по краям. Некоторые виды плавких предохранителей представлены на фото ниже. Могут быть и такие варианты.
Виды плавких предохранителей
Нашли предохранитель, дальше берем мультиметр и измеряем его сопротивление. Оно должно быть небольшим. Если прибор показывает обрыв (бесконечно большое сопротивление), предохранитель перегорел. Еще один способ — поставить мультиметр в режим прозвонки и прикоснуться щупами к обоим концам предохранителя. Прибор молчит — он перегорел.
Перегоревший предохранитель вытаскиваем, заменяем на аналогичный. Именно на аналогичный — с теми же параметрами (указаны на корпусе). Ставить «жучок» или с меньшей чувствительностью не рекомендуется — при следующем скачке напряжения поломки будут гораздо серьезнее.
Из легких проверок осталась одна — проверить, доходит ли питание от клеммной колодки до блока управления. Может, проводка повредилась или контакт где-то ослаблен/отлетел. Делают это снова при помощи мультиметра. Проверяем провода на целостность (можно — прозвонкой, можно — измерив сопротивление) и наличие пробоя изоляции (на корпус и между собой). Если все параметры в норме, можно включить питание и аккуратно измерить напряжение на входе блока управления. Напряжение в норме, но варочная панель по-прежнему не включается — проблемы в блоке управления. Дальнейший ремонт варочной панели связан с этим блоком.
https://youtube.com/watch?v=3Deqg7mIepU
Стеклокерамические плиты и варочные поверхности прочно вошли в нашу жизнь еще совсем недавно, но уже пользуются повышенным спросом благодаря их хорошим эксплуатационным характеристикам. В числе главных достоинств плит со стеклокерамической варочной панелью числятся практичность, удобство использования и надежность. Но, как и любая техника, кухонные плиты часто ломаются. И это касается не только стеклокерамических, но и плит других типов.
Самое слабое место стеклокерамических плит заключается в ее варочной панели. Если на нее уронить тяжелый предмет, то она может треснуть и в этом случае потребуется замена варочной поверхности. Кроме того, стеклокерамическая плита состоит из огромного количества взаимосвязанных узлов и агрегатов, один из которых в любой момент может выйти из строя.
Если Ваша стеклокерамическая плита перестала работать, плохо нагревает, прожаривает пищу, то это весомый повод обратиться в сервисный центр «ПлитХоум». Вы можете оставить заявку на выезд мастера по предложенному телефону 8 (495) 228-39-79. При этом нужно указать, что именно случилось с плитой, а также назвать ее марку и модель. Наши мастера имеют большой опыт работы, а значит, Вы можете быть уверены в их профессионализме. Мы осуществляем ремонт стеклокерамических плит на дому в Москве недорого, качественно и оперативно.
Что делать, если поломка случилась в электрической варочной поверхности?
Одной из самых распространенных причин неисправности становится то, что оборудование перестает включаться. Прежде чем приступать к ремонту, следует убедиться, что прибор подключен к розетке, а в квартире или доме не отключено электричество. Если данные пункты соблюдены, следует приступить к дальнейшему изучению проблемы работы электрической варочной панели. Поиск причины должен проходить в несколько этапов:
-
Проверить напряжение в розетке. В некоторых случаях здесь могут происходить большие нагрузки на контакты, что приводит к их перегоранию.
Проверка розетки
-
Визуально изучить вилку оборудования, а также провод, который соединяет ее с техникой, на наличие различных повреждений. При их обнаружении лучшим вариантом станет замена на новые элементы, чтобы не допустить замыкания или обрыва цепи, по которой движется электрический ток.
Проверка проводки
-
Отключить питание и произвести полный демонтаж варочной поверхности от столешницы. Это необходимо сделать для того, чтобы полностью изучить оборудование на наличие различных поломок, а также убедиться в отсутствии трещин и сколов, которые также могут стать причиной отказа нормальной работы оборудования.
Демонтаж поверхности
- Проверить трансформатор и термопредохранитель. Для этого этапа понадобится специальный прибор мультиметр. Если в ходе исследования было установлено, что уровень сопротивления ниже, чем указано в инструкции производителем, или оно вообще отсутствует, необходимо в обязательном порядке заменить данные детали. Найти их можно в любом магазине, который занимается продажей электроники.
- Исследовать всю проводку, которая соединяет технику и конфорки. Прежде всего проверка начинается с визуального осмотра. Если он ничего не дает, то каждый контакт и соединение необходимо поверить мультиметром.
Индикаторные отвертки
Есть несколько основных неисправностей электрических варочных панелей, которые легко устранить самостоятельно в домашних условиях. К ним можно отнести:
- Плавкий предохранитель перегорел. Обычно это происходит в результате резкого скачка напряжения. Если причина неисправности кроется в этом, то починить технику своими руками не составит особого труда. Предохранители продаются в большинстве специализированных магазинов, при этом цена на них остается на невысоком уровне. Чтобы обезопасить свою варочную панель от подобных ремонтов в будущем, стоит также купить устройство, защищающее оборудование от резких перепадов напряжения.
-
Отказ в работе одной или нескольких конфорок. Если обнаружилась данная неисправность, то прежде всего следует проверить провода, которые передают напряжение. Очень часто от постоянного воздействия высоких температур нагревательный элемент мог оплавиться, что привело к некорректной работе конфорок. Устраняется это проблема очень просто: провод припаивается обратно с помощью паяльника. Если перегорел или оплавился электронагреватель, то его необходимо полностью заменить.
Отказ в работе конфорок
-
Проблема в сенсоре. В результате этого варочные панели просто включаются. Это неисправность встречается очень редко, но при этом считается одной из самых сложных для устранения в домашних условиях. Она могла случиться в результате неправильной эксплуатации или очистки поверхности для этого средствами. Прежде всего следует проверить провода на отсутствие в них разрыва. Если они в порядке, значит, под замену попадает сенсорная панель. Лучше не рисковать оборудованием, так как одно неправильное движение приведет к полной поломке техники. Поэтому в этом случае оптимальным вариантом станет пригласить квалифицированного мастера, который имеет большой опыт в решении подобных вопросов.
Проблема правильной работы сенсора
- Конфорка плохо греется. Обычно к этому приводит плохой контакт с электронагревателем, терморегулятором или термостатом. Обязательно стоит проверить, есть ли электричество в цепи, которые соединяет все эти элементы.
- Варочная поверхность после работы не выключается. Это происходит в результате поломки термостата. Есть только один выход, чтобы восстановить нормальную работу оборудования, – купить и заменить сломанную деталь новой, так как термостат нельзя починить.
Кроме этого, электрическая варочная панель могла выйти из строя в результате механического повреждения. Чаще всего это случается со стеклокерамической поверхностью, которая считается одной из самых хрупких и чувствительных к внешним воздействиям. Для того чтобы оборудование вывести из строя, достаточно уронить на него предмет, весом свыше 2 кг или острый нож.
Механическое повреждение
Если вообще не включается
Если оборудование вообще не включается, сразу проверяйте напряжение. При низком напряжении варочная панель может не включиться. Во избежании таких ситуаций в дальнейшем, желательно установить стабилизатор. Это значительно продлит срок службы техники, так как электроника очень чувствительна к качеству питания, а именно электронику тяжелее всего ремонтировать (и дороже).
При нормальном напряжении ремонт варочной панели продолжим осмотром сетевого шнура. Как ни странно, многие поломки связаны с его повреждением — перетерся, загнулся, передавили, лопнула/оплавилась изоляция и т.п. Сначала шнур осматриваем (отключив от сети), затем прозваниваем на целостность проводов и на пробой изоляции (каждый провод на землю и между собой).
Что делать если варочная панель не включается? Первым делом проверить шнур и контакты
Следующий шаг — проверка контакта в клеммной колодке. Ослабленный или окисленный контакт тоже может стать причиной того, что варочная панель не включается. Что делать в этом случае? Раскрутить контакт, почистить от окислов, снова хорошо затянуть.
Если признаков жизни плита по-прежнему не подает, найдите плавкий предохранитель. Он стоит на входе, перегорает при скачках напряжения — чтобы защитить от повреждений более дорогостоящие детали. Выглядеть он может по-разному, но чаще всего это стеклянная или керамическая трубочка с металлическими колпачками по краям. Некоторые виды плавких предохранителей представлены на фото ниже. Могут быть и такие варианты.
Виды плавких предохранителей
Нашли предохранитель, дальше берем мультиметр и измеряем его сопротивление. Оно должно быть небольшим. Если прибор показывает обрыв (бесконечно большое сопротивление), предохранитель перегорел. Еще один способ — поставить мультиметр в режим прозвонки и прикоснуться щупами к обоим концам предохранителя. Прибор молчит — он перегорел.
Перегоревший предохранитель вытаскиваем, заменяем на аналогичный. Именно на аналогичный — с теми же параметрами (указаны на корпусе). Ставить «жучок» или с меньшей чувствительностью не рекомендуется — при следующем скачке напряжения поломки будут гораздо серьезнее.
Из легких проверок осталась одна — проверить, доходит ли питание от клеммной колодки до блока управления. Может, проводка повредилась или контакт где-то ослаблен/отлетел. Делают это снова при помощи мультиметра. Проверяем провода на целостность (можно — прозвонкой, можно — измерив сопротивление) и наличие пробоя изоляции (на корпус и между собой). Если все параметры в норме, можно включить питание и аккуратно измерить напряжение на входе блока управления. Напряжение в норме, но варочная панель по-прежнему не включается — проблемы в блоке управления. Дальнейший ремонт варочной панели связан с этим блоком.
Варочная поверхность – один из важнейших приборов на кухне, и, как и любая другая техника, подвержены поломкам, но произвести ремонт своими руками достаточно просто . Если неисправность обнаружилась в течение гарантийного срока – вашу плиту отремонтируют бесплатно. Но если поломка произошла спустя несколько лет, можно попробовать отремонтировать варочную панель своими руками, так как обращение к специалистам может стоить немногим дешевле покупки новой плиты.
В этой статье, наши специалисты перечислили все неисправности варочных панелей и поэтапно разобрали процесс ремонта неисправностей своими руками.
