Самостоятельная сборка преобразователя на 10 Ватт
Если хотите своими руками соорудить сетевой драйвер для питания мощного светодиода, воспользуйтесь электронными платами от испорченных экономок. Зачастую подобные светильники прекращают работу именно из-за перегоревших ламп, хотя электронная плата продолжает функционировать. Все компоненты могут применяться для создания блока питания, драйвера и прочих электротехнических приборов. В процессе потребуются конденсаторы, диоды, транзисторы и дроссели.
Разберите вышедшую из строя ртутную лампу мощностью 20 Вт (подходит для драйвера на 10 Вт). В таком случае гарантируется, что дроссель выдержит оказываемую нагрузку. С увеличением потребностей мощности для сетевого драйвера придется выбирать более мощную экономку или вместо дросселя воспользоваться аналогом с огромным сердечником.
Выполните 20 витков на обмотке и паяльником подключите ее к выпрямителю (диодному мосту). Подайте напряжение от промышленной сети 220 В и мультиметром измерьте полученное значение на выходе диодного моста. При использовании инструкции получится значение в районе 9 – 10 В. Светодиодный источник потребляет 0,8 А при номинале 900 мА. Поскольку вы будете подавать ток уменьшенного значения, сможете продлить срок эксплуатации led-диода.
Конструкция светодиодных люстр и визуальный осмотр
Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.
В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.
Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.
Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.
Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:
- Снимите прибор с потолка или стены и удалите крышку корпуса.
- Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
- Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
- Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
- Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.
Шаг 3. Изучаем, как разобрать светодиодную лампочку простыми инструментами
Корпус лед лампы может быть собран одним из следующих способов:
Осматриваем корпус и оцениваем возможность его разборки
Вначале пробуем осторожно покрутить его руками в разные стороны, постепенно увеличивая усилия крутящего момента
Сильно сжимать пластиковые детали не рекомендую: их можно элементарно раздавить.
В первом случае резьбового соединения детали корпуса отделятся относительно просто.
Если же этого не произошло, то потребуется определить местоположение защелок
Поможет тонкое острое лезвие, которое надо всунуть в щель крепления и осторожно направлять по периметру
Приклеенный колпачок снять сложнее: надо капнуть из шприца или тонкой трубочки растворитель для красок на шов склейки, выждать время для размягчения клея и еще раз поработать тонким лезвием.
Не пользуйтесь ацетоном! Он может разъесть пластиковые детали так, что они придут в нерабочее состояние.
Снятый колпачок откладываем в сторону и рассматриваем крепление платы со светодиодами: ее надо снять. Она может быть:
- просто вставлена;
- зажата винтами;
- или приклеена.
Когда винтовое крепление отсутствует, а плата не достается, то это означает, что она приклеена. Опять потребуется прорезать тонким ножом щель по периметру корпуса.
Дальнейшая разборка может потребовать приложения усилий для снятия защитного чехла со стороны цоколя.
Вполне возможно, что придется отпаивать провода с платы.
В итоге у вас должно получиться снять плату со светодиодами и получить доступ к драйверу питания. Именно здесь чаще всего возникают неисправности. Рассказываю о них подробнее.
Светодиодный драйвер
Итак, по вскрытии мы поимели электронную плату, блок питания:
Фото 4. Плата драйвера со стороны крупных деталей
Преобразователь напряжения/тока основан на микросхеме стабилизатора тока BP9938F ( или ) с обвязкой.
Фото 5. Плата драйвера со стороны чип-деталей и дорожек
Без нагрузки он выдаёт 300 вольт DC, но это формальное напряжение; оно, в зависимости от типа нагрузки, проседает до уровня соответствующего закону Ома или вольт-амперной характеристике диодов, при заданном уровне силы тока, фиксацией-стабилизацией которого занимается микросхема BP9938F, и величина которого определяется номиналом сопротивления R1-R2 (который в даташите называется current sensor — датчик тока).
Простейшая схема устройства светодиодной лампы 220 В
Максимально простая схема для светодиодной лампы, подключаемой к сети 220 В, включает драйвер, состоящий из двух гасящих резисторов, стабилизирующих напряжение. Подключение LED-диодов происходит в разных направлениях, что гарантирует идеальную защиту от обратного напряжения. В таком случае частота мерцания увеличивается с 50 до 100 Гц.
К примеру, для подключения светодиодной ленты к цоколю припаиваются два провода. Концы этих проводов впоследствии соединяют с концами светодиодной ленты. Электрическая цепь плюсового провода включает конденсатор с параллельно подключенным резистором и проходит через положительную часть диодного моста, а цепь минусового провода — резистор и соединяется с отрицательной частью диодного моста. Между диодным мостом и светодиодной лентой устанавливают второй блок «конденсатор-резистор», подключаемый к обоим проводам.
Проще говоря, питающее напряжение проходит через ограничительный конденсатор и поступает на диодный мост, а оттуда — на светодиодные элементы. Заменив светодиод на выпрямительный диод, вы в два раза не увеличите, а понизите напряжение — с 50 до 25 Гц. При таком раскладе мерцание изделия станет чувствительным, вредным для зрительных органов, приводящим к быстрой утомляемости и мигреням.
Простейший способ проверить цепь светодиодов лампы
Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).
Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится
Если этого не произойдет, то, возможно, перегорело более одного диода.
Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

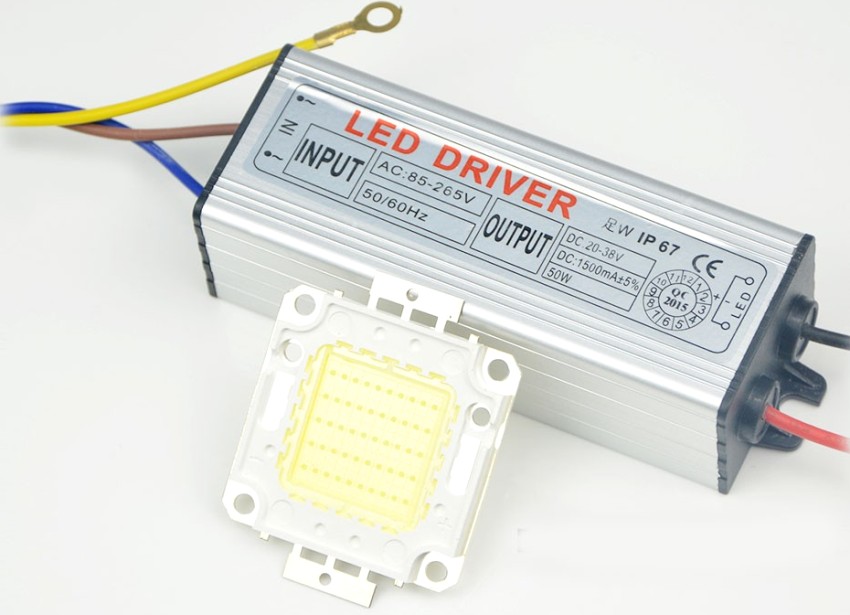

Как выбрать драйвер для светодиодов.
От выбора драйвера зависит срок службы светодиодов. При этом светодиод достигает своих номинальных характеристик, так как получает необходимую ему мощность.
В зависимости от степени защиты драйвер можно применять либо дома, либо на улице. Внешне драйвер может быть открытым, в корпусе из перфорированного металла, либо – закрытый, размешенный в герметичной металлической коробке. Для дома достаточно негерметизированного пластикового корпуса, в котором расположен электронный блок.
Сразу стоит учесть, что ограничивающий резистор – это не самый лучший вариант. Он не избавит ни от скачков питающей сети, ни от импульсных помех. Любое изменение напряжения приведет в скачку тока. Линейные стабилизаторы также не являются достойным средством запитки светоизлучающих диодов. Его способности ограничиваются низкой эффективностью.
Выбор драйвера производится только после того, как известна суммарная мощность, схема подключения и количество светодиодов.
Сейчас много подделок и одни и те же по типоразмерам диоды могут обеспечивать разные мощности. Лучше использовать только известные марки электротехнической продукции.
На корпусе драйвера для подключения светодиодов, всегда размещена спецификация. Она включает:
- класс защищенности от пыли и жидкости,
- мощность,
- номинальный стабилизированный ток,
- рабочее входное напряжение,
- диапазон выходного напряжения.
Достаточно популярны бескорпусные led-драйверы. Плату потребуется разместить в корпусе. Это необходимо для безопасного использования. Платы больше подходят для радиолюбителей-энтузиастов. У них входное напряжение может быть либо 12 В, либо 220 В.
Также стоит продумать о размещении драйвера. Температура и влажность влияют на надежность системы освещения.
Не стоит пытаться выжать из источника тока максимум. Это приводит к работе на предельных режимах, соответственно возникает повышенный нагрев. Превышение может вывести стабилизатор из строя.
Принцип работы
Основным элементом конструкции LED-лампы является драйвер. Сетевое напряжение поступает на электронную плату и проходит через сглаживающий конденсатор с резистором. Благодаря этому ограничивается показатель электротока. Затем питающее напряжение попадает на диодный мостик, состоящий из 4 разнонаправленных полупроводниковых приборов. Этот элемент конструкции необходим для преобразования переменного тока в постоянный. После диодного моста на схеме расположены еще один конденсатор и резистор.
Вам это будет интересно Как проверить микросхему на работоспособность мультиметром не выпаивая
С их помощью показатель электротока снова понижается и ему задается требуемая частота. В результате напряжение питания с необходимыми параметрами попадает на группу последовательно соединенных светодиодов, которые начинают излучать световой поток.
Схемы с конденсаторами для снижения напряжения
Чтобы создать оптимальное напряжение для работы устройства на диодах, драйвер собирают на основе схемы с конденсатором или понижающим трансформатором. Первый вариант – более дешевый, второй применяют для оснащения мощных ламп.
Существует и третья разновидность – инверторные схемы, которые реализуют или для сборки диммируемых ламп, или для устройств с большим числом диодов.
Рассмотрим пример с участием конденсатора, так как подобные схемы являются распространенными в бытовых лампах.
Элементарная схема драйвера LED-лампы. Основными элементами, гасящими напряжение, являются конденсаторы (C2, C3), но ту же функцию выполняет и резистор R1
Конденсатор C1 защищает от помех электросети, а C4 сглаживает пульсации. В момент подачи тока два резистора – R2 и R3 – ограничивают его и одновременно предохраняют от короткого замыкания, а элемент VD1 преобразует переменное напряжение.
Когда прекращается подача тока, конденсатор разряжается при помощи резистора R4. К слову, R2, R3 и R4 используются далеко не всеми производителями светодиодной продукции.
Минусы схемы с конденсаторами:
- Возможно перегорание диодов, так как стабильности подачи тока не наблюдается. Напряжение на нагрузке полностью зависит от напряжения питания.
- Отсутствует гальваническая развязка, поэтому существует риск удара током. Не рекомендуется во время разборки ламп прикасаться к токоведущим элементам, так как они находятся под фазой.
- Высоких токов свечения достичь практически невозможно, потому что для этого потребуется увеличение емкостей конденсаторов.
Однако преимуществ также немало, именно благодаря им конденсаторы остаются популярными. Плюсами являются простота сборки, широкий диапазон напряжений на выходе и невысокая стоимость.
Можно смело экспериментировать с самостоятельным изготовлением, тем более, часть деталей отыщется в старых приемниках или телевизорах.
Основные характеристики преобразователей
Перед тем как купить драйвер для светодиодов, следует ознакомиться с основными характеристиками устройств. К ним относят напряжение на выходе, номинальный ток и мощность. Выходное напряжение преобразователя зависит от величины падения напряжения на LED-источнике, а также от способа подключения и количества светодиодов в схеме. Ток находится в зависимости от мощности и яркости излучающих диодов. Драйвер должен обеспечить светодиодам такой ток, который необходим им для поддержки требуемой яркости.
К характеристикам драйвера относятся напряжение на выходе, номинальный ток и мощность
Одной из важных характеристик драйвера считается мощность, которую прибор выдает в виде нагрузки. На выбор мощности драйвера влияет мощность каждого LED-прибора, общее количество и цвет свечения светодиодов. Алгоритм расчета мощности состоит в том, что максимальная мощность устройства не должна быть ниже потребления всех светодиодов:
P = P(led) × n,
где P(led) – мощность единичного LED-источника, а n — количество светодиодов.
Кроме того должно выполняться обязательное условие, при котором бы обеспечивался запас мощности в пределах 25-30%. Таким образом значение максимальной мощности должно быть не меньше значения (1,3 х P).
Следует также брать во внимание цветовые характеристики светодиодов. Ведь различные по цвету полупроводниковые кристаллы имеют разную величину падения напряжения при прохождении через них тока одинаковой силы
Так падение напряжения у красного светодиода при токе 350 мА составляет 1,9-2,4В, тогда среднее значение его мощности будет равно 0,75 Вт. У аналога зеленого цвета величина падения напряжения находится в пределах от 3,3 до 3,9В и при таком же токе мощность составит уже 1,25 Вт. Значит к драйверу для светодиодов 12В можно подсоединить 16 красных LED-источников или 9 зеленых.
Полупроводниковые кристаллы разных цветов имеют разную величину падения напряжения
Возможности запуска при сгоревшем оборудовании
В ремонте люминесцентных ламп есть и свои небольшие хитрости. К примеру, срочно понадобилось запустить подобный световой прибор, а стартер вышел из строя, и нет никакой возможности его заменить. Сам по себе этот элемент схемы служит для разогрева нитей накаливания в люминесцентной трубке.
Ну а если, к примеру, вышел из строя дроссель? Его в наше время и в магазинах не во всех найти можно.
Бездроссельное включение
Продлить работу сгоревшего светового прибора вполне возможно. Есть способ, при котором можно включить люминесцентную лампу дневного света без дросселя и стартера (схема подключения на рисунке). Конечно, этот способ подойдет не всем, нужно хотя бы немного разбираться в электротехнике.
Схема бездроссельного включения
Напряжение подается после короткого замыкания нитей накаливания. Выпрямленное напряжение становится больше вдвое, чего вполне хватает для запуска лампы (эту функцию по идее и выполняет дроссель). Конденсаторы С1 и С2 (на схеме) необходимо подобрать для 600 В, а С3 и С4 – с номинальным напряжением в 1 000 В. По прошествии некоторого времени пары ртути, конечно, осядут в области одного из электродов, и свет от лампы станет намного менее ярким. Избавиться от этого можно будет, всего лишь изменив полярность, т. е. просто развернув реанимированную перегоревшую ЛЛ.
Бесстартерное включение
Существуют осветительные приборы, которые предусмотрены исключительно для работы без стартера. На таких лампах имеется маркировка RS. Если такую трубку установить в светильник, оборудованный прерывателем, лампа очень быстро сгорает. Происходит это по причине необходимости большего времени на разогрев спиралей таких люминесцентных трубок. Долговечность стартера небольшая, он часто перегорает, а потому имеет смысл рассмотреть возможность того, как включить люминесцентную лампу без него. Для этого понадобится установка вторичных трансформаторных обмоток. Если запомнить эту информацию, то уже не возникнет вопроса, как зажечь люминесцентный светильник, если произошло перегорание стартера (схема соединения ниже).
Таким образом без лишних затрат можно даже своими руками собрать люминесцентный светильник.
Выявляем причину выхода из строя светодиодной лампочки
Срок эксплуатации любого изделия, включая светодиодные лампы, зависит от условий применения, соблюдения правил и рекомендаций, прописанных изготовителями.
Перечислим главные причины выхода из строя светодиодных изделий:
- Скачки напряжения. Звучит странно, поскольку диодные лампы из всех осветительных приборов менее чувствительны к колебаниям электрических параметров. Любые изменения напряжения в худшую сторону влияют на функциональность устройства. Это менее заметно по сравнению с лампами накаливания, галогенками, экономками или КЛЛ, но имеет место быть.
- Просчеты при выборе светильника — выбор неподходящего плафона. Если конфигурация технически неверная, возрастает вероятность перегрева. И вновь нужно вспомнить о том, что в сравнении с остальными источниками света светодиодные лампы выделяют минимум тепла. Возгорания не произойдет, но повышение температуры на несколько градусов снизит долговечность устройства.
- Использование некачественных компонентов (кристаллов). Немногие производители применяют детали с хорошими технико-эксплуатационными характеристиками, что обусловлено желанием снизить себестоимость. В результате лампы быстрее выходят из строя.
- Технические ошибки, допущенные при построении электрической цепи системы освещения. К примеру, при подключении светодиодных ламп использовалась электропроводка с недостаточным сечением кабеля.
- Разнообразные внешние факторы, несмотря на повышенные прочностные характеристики устройств, спрятанных в пластиковой колбе. Сюда относятся вибрации, механические удары.
Чтобы продлить срок эксплуатации светодиодных ламп и повысить качество свечения, постарайтесь исключить или снизить до минимума влияние вышеперечисленных факторов. Доверьте прокладку электрической проводки мастерам, создайте максимально комфортные и приемлемые условия для использования изделий.
Другой вариант продления срока службы светодиодной лампочки — использование диммера, регулирующего световой поток
Важно заранее купить диммируемые устройства или самостоятельно выполнить модернизацию имеющихся. Диммер позволит понизить пусковой ток: чем меньше значение, тем лучше
Рекомендуемые производители светодиодных драйверов.
Многие светодиодные энергосберегающие лампы уже имеют встроенный драйвер. Тем не менее лучше не приобретать безымянную продукцию родом из Китая. Хотя временами и попадаются достойные внимания экземпляры, что в прочем явление редкое. Существует огромное количество поддельных осветителей. Многие модели не имеют гальванической развязки. Это представляет опасность для светодиодов. Такие источники тока при выходе из строя могут дать импульс и сжечь led-ленту.
Но тем не менее рынок в основном занят именно китайской продукцией. Российские поставщики известны не широко. Из них можно ответить продукцию фирм Аргос, Тритон ЛЕД, Arlight, Ирбис, Рубикон. Большинство моделей может работать и в экстремальных условиях.
Из иностранных можно смело выбрать источники тока от Helvar, Mean Well, DEUS, Moons, EVADA Electronics.
Led-драйвер Helvar.
Led-драйвер Mean Well.
Led-драйвер DEUS.
Led-драйвер «Ирбис».
Led-драйвер MOSO.
Из китайских можно доверять MOSO. Возможно появление новых брендов, которые производят конкурентоспособные устройства.
Хорошие рекомендации имеют Texas Instruments (США) и Rubicon (Япония, не путать с «Рубикон» Россия. Это разные марки). Но пока они дороги.
Ремонт светодиодной лампы с заменой драйвера для светодиодов
Если вы не хотите заниматься поиском сгоревшей радиодетали или у вас просто нет такой возможности. Скажем, нет в настоящее время мультиметра для проверки детали, то можно поступить несколько проще. Идете до ближайшего радиомагазина в вашем городе и покупаете так называемый драйвер. По сути, стабилизатор напряжения для светодиодов
Здесь важно выбрать стабилизатор, который будет обеспечивать работу светодиодов нужной мощности. То есть смотрим на заявленную мощность лампы и просим драйвер, который может обеспечить данную мощность. Теперь давайте вновь обратимся к конкретному случаю
Откручиваем отражатель от корпуса.
Снимаем рассеиватели светодиодов.
Обрезаем провода от старого драйвера, лучше выпаять, чтобы обеспечить соединение между платой драйвера одним цельным проводом.
Припаиваем провода нового драйвера на место старых.
Здесь важно не перепутать вход и выход, иначе все сгорит, так и не заработав
Еще раз все проверяем и собираем лампу обратно. При необходимости изолируем драйвер и наносим термопасту. Этот вариант хорош тем, что здесь фактически необходимо перекусить провода на входе и на выходе у старого драйвера, подключить провода от новой платы и все. Лампу можно собирать обратно. Единственное ограничение, этот вариант не подойдет в случае, если неисправностью является перегоревший светодиод.
Если вам негде купить драйвер, а может просто хотите испытать свои силы в радиоконструировании, то вы можете сделать его сами. Благо некоторые из схем довольно простые в сборке, потребуют минимум радиоэлементов, и не нуждаются в наладке. Электросхемы драйверов для светодиодов, которые можно применить, в том числе и для светодиодной лампы, приведены в нашей статье «Драйверы для светодиодов своими руками». О самой же светодиодной лампе можно узнать подробнее «Светодиодная лампа».
Принцип работы драйвера в лампе на светодиодах
Драйвер считается ключевой деталью светодиодной лампы, он по сути выступает общим блоком питания, осуществляет процесс нейтрализации перепадов напряжения, а уже постоянный ток именно данный элемент перенаправляет непосредственно на диоды, которые уже и формируют излучение света.
Драйверы бывают конденсаторными или же электронными. Каждый вариант имеет свои определенные достоинства и недостатки. Электронные драйверы применяются на современных и высококачественных дампах брендовой продукции люксового сегмента, такие элементы ломаются редко. А вот конденсаторные, которые используются в бюджетных лампах, нередко требуют замены или же припоя соединений.
Схемы драйверов для светодиодов от сети 220в
Специализированные схемы драйверов четко определяют структуру соединения и работы. Базовый вариант предполагает, что переменное напряжение, которое попадает из сети, обязательно должно быть предварительно выпрямлено, для чего применяется светодиодный мост (есть во всех схемах). На схеме значением C1 и C2 обозначаются конденсаторы сглаживающего характера. При этом первый вариант представляет собой электролит, емкость которого составляет 22 мкФ, а напряжение 400В, второй конденсатор изготавливается из керамики и имеет такие параметры: 0,1мкФ, 25В. Микросхема провоцирует генерацию импульсов, которые осуществляют процесс закрытия и открытия транзистора силового формата Q1. В технической документации к светодиодной лампе непременно должна присутствовать такая схема (нарисована, с описанием всех ключевых узлов).
Разборка светодиодной лампочки с герметиком
Далеко не все изделия легко и просто разобрать, не повреждая составных частей. Попробуйте повернуть верхнюю часть корпуса. Если ничего не получается, придется воспользоваться растворителем. Наберите некоторое количество растворителя в шприц и через иголку выдавите вдоль шва. Подождите около 5 – 10 минут, затем повторите операцию.
Проделайте действия не менее трех раз, затем начните поворачивать верхнюю часть корпуса в разные стороны, чтобы раскачать ее. Когда колба будет снята, очистите внутренние стенки, удалив герметик и обезжирив поверхности. Если устройство будет эксплуатироваться в помещении с невысоким уровнем влажности, герметик не накладывается.
Назначение LED-драйверов для светодиодов
Основной функцией драйвера для светодиодов является обеспечение стабилизированного тока, проходящего через LED-прибор. Значение тока, протекающего через кристалл полупроводника, должно соответствовать паспортным параметрам светодиода. Это обеспечит устойчивость свечения кристалла и поможет избежать его преждевременной деградации. Кроме того при заданном токе падение напряжения будет соответствовать величине, необходимой для p-n перехода. Узнать соответствующее напряжение питания светодиода можно воспользовавшись вольт-амперной характеристикой.
LED-драйвер обеспечивает стабилизацию тока, проходящего через прибор
При освещении жилых и офисных помещений светодиодными лампами и светильниками применяют драйверы, питание которых обеспечивается от сети переменного тока 220В. В автомобильном освещении (фары, ДХО и пр.), велосипедных фарах, портативных фонарях используют источники питания постоянного напряжения в диапазоне от 9 до 36В. Некоторые светодиоды небольшой мощности можно подключать без драйвера, но тогда в схему включения светодиода в сеть 220 вольт должен быть внесен резистор.
Напряжение драйвера на выходе указывается в интервале двух конечных значений, между которыми обеспечивается стабильное функционирование. Существуют адаптеры с интервалом от 3В до нескольких десятков. Чтобы запитать схему из 3-х последовательно соединенных светодиодов белого цвета, каждый из которых имеет мощность 1 Вт, потребуется драйвер с выходными значениями U – 9-12В, I – 350 мА. Падение напряжения для каждого кристалла составит около 3,3В, а в общей сумме 9,9В, что войдет в диапазон драйвера.
Причина перегорания светодиодной матрицы в прожекторе
Существую 2 вида светодиодов для прожекторов:
- СОД матрицы, в состав которых может входить несколько сотен одноваттных кристаллов, залитых люминофором;
- кластеры из сверхярких SMD с мощностью 0,5
Цена СОД модулей на 30-40% ниже, чем кластеров с SMD, а срок эксплуатации короче на 3-4 года. Элементы СОД матрицы соединяются в линейки при помощи тонких проводков, которые при перегреве рвутся. SMD обладают одинаковыми параметрами, впаиваются отдельно, обеспечивают более ровное и мощное освещение.
Матрица (кластер) может выйти из строя по различным причинам:
- некачественные соединения от входа до блока питания или от драйвера до светодиодного модуля, вызывающие короткое замыкание;
- в мощном фонаре нарушается тепловой баланс, люминофор деградирует, соединительные проводки рвутся, кристаллы выгорают;
- в СОД кластере плохо пропаяны контактные площадки, при разрыве контакта одним кристаллом перестает работать вся цепь;
- низкое качество корпуса или отсутствие под матрицей состава, отводящего избыток тепла.
Хуже всего, если соединительный провод не перегорел полностью. LED светильник 50 W начинает моргать, из-за повышенного тока на работающих линейках начинают разрушаться исправные кристаллы. Теоретически так может продолжаться до выхода из строя последней линейки. На практике срабатывает защита от повышенного напряжения.
Некачественные корпусы встречаются в основном в изделиях китайских производителей. На производстве используется сплав алюминия, часть корпуса у радиатора не шлифуется, теплопроводная паста не наносится на всю площадь матрицы. Диодный модуль к корпусу прижимается не плотно, кристаллы выгорают из-за слишком высокой температуры.
