Какой кабель лучше: семь практических способов проверки качества

Как устроен телевизионный кабель

В магазине он называется «Коаксиальный». Внутри у него:

• центральная жила;
• диелектрик;
• внешний проводник;
• оболочка.

Такой тип электрокабелей всегда круглый и используется для передачи сигнала. Благодаря своей конструкции, этот тип используется не только для подключения телевизора, но в системах связи, подключение домашней и военной техники.

В специальных магазинах хороший и подходящий провод для ТВ имеет маркировку:

• RG-6;
• RG-59;
• RG-11;
• РК-75.75.

В последней маркировке цифра 75 означает волновое сопротивление в Ом. Чем больше сопротивление, тем меньше помех, однако, смысла в выборе электропровода больше 75 нет, но меньше брать тоже не стоит.

Показатель затухания сигнала – следующая важная характеристика, которая измеряется в дБ/100м. Каждый ТВ-канал вещает на своей частоте и показатель затухания тоже свой. Хороший электрокабель должен иметь низкий показатель.

При выборе следует обратить внимание на следующие показатели:

• типа телевизионной системы;
• длины от антенны до телевизора;
• места, где проходит кабель;
• наличия углов и поворотов;
• выбора проводки;
• количество телевизоров.

Теперь обо всём по порядку.

Видео: «коаксиал» для ТВ

Строение телевизионного кабеля

Устроены кабели, в общем-то, одинаково. Есть главная центральная жила или внутренний проводник. Жила спрятана в изолирующую оболочку, поверх которой проложены экран и оплётка. И завершает всё защитная оболочка.

Внутренний проводник передаёт сигнал во всех видах телевидения и питание для конвертера в спутниковом ТВ. Поэтому он сделан из меди или стали с омеднением. То есть сама жилка стальная, а поверх — тонкий слой меди, вроде как в ванночку с медным расплавом стальной проводок окунули. Чисто медный сердечник нужен только для спутника, для остальных отлично работает стальной с омеднением. Плюс, цена кабеля ниже, а качество на высоте.

Экран и оплётка исполняют роль защиты от различных помех. Чем качественнее они сделаны, тем лучше будет телесигнал. Экран изготавливается из алюминиевой фольги и / или алюминиевого лавсана (экран), оплетка — из алюминиевой, медной или лужёно-медной проволоки. Средний показатель защиты или коэффициент экранирования 60-80 дБ, высокий начинается от 90 дБ.

Внутренний пластиковый диэлектрик надёжно прячет центральную жилу, защищая её от повреждений. А также изолирует от контакта с экраном и оплёткой. Внешняя оболочка из поливинилхлорида (ПВХ) закрывает всю начинку кабеля, предохраняя от повреждений и воздействия извне. Например, от воды, пыли, перепадов температуры и прочих неприятностей. Ведь часто кабели прокладывают не только в помещениях, но и на улице.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток.
Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Обзор популярных моделей

Для того чтобы решить, какой выбрать кабель, многие тщательно изучают телевизионные кабели, их разновидности, свойства и эксплуатационные характеристики. Не стоит забывать и про производителя. На рынке на данный момент существует огромное множество различных производителей коаксиального кабеля, но качество у них разное. Одним из проверенных производителей является итальянская кабельная фабрика CAVEL, работающая с 1968 года.

Рассмотрим обзор наиболее подходящих моделей телевизионных проводников:

• RG-6U является самым популярным товаром, благодаря доступной цене и высоким характеристикам. Его массово используют для замены старых линий. Центральная жила изготовлена из меди. В качестве экрана намотана алюминиевая лента. Единственным существенным минусом можно считать хрупкость внешней оболочки из белого или черного полиэтилена, что исключает расположение кабеля на улице.
• SAT-50 относится к более качественным изделиям. Изделие оснащено медной сердцевиной сечением 1 мм, экраном из алюминия и меди. Внешняя оболочка изготовлена из полиэстера. Проводник имеет наиболее оптимальное сопротивление — 75 Ом и срок службы — до 15 лет.
• DG-113 — изделие из высшей ценовой категории, что объясняется отличными характеристиками, обеспечивающими качественную передачу сигнала и полное отсутствие помех.
• SAT-703 чаще всего выбирают для подключения спутниковой тарелки. Он не только обеспечивает отличный сигнал, но и прекрасно переносит эксплуатацию в условиях улицы. Кабель имеет двойное экранирование, прочную центральную жилу. Срок службы — свыше 15 лет.
• RG-59U рекомендуется к выбору, если необходимо протянуть линию на длинные дистанции. Наряду с высокими техническими характеристиками, такими как двойной экран, низкое сопротивление, гибкость, кабель оснащен внутренним стальным проводом, который обеспечивает прочность натянутых участков и предотвращает их разрушение и разрыв.

Чтобы выбор коаксиального кабеля в строительном магазине не поставил в тупик, учитывая количество заполнения рынка товарами такого типа, нужно определиться с наиболее подходящим изделием и лишь потом отправляться за покупкой.

Способы соединения электрических проводов между собой

Как выполнить монтаж СИП кабеля от столба к дому

Способы соединения провода СИП с разными кабелями

Прозвонка проводов с помощью мультиметра — что это значит и как выполняется

Определение площади сечения проводника по его диаметру

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре

Что такое провод СИП, как расшифровывается, его виды и особенности конструкции

Советы по выбору

Если речь идёт об обычных квартирах в многоэтажных домах с антенной, установленной где-нибудь неподалёку, к примеру, на балконе, то сгодится недорогой вариант RG-6U. Когда необходимо подключить два телевизора или расстояние до источника больше 20 метров, то лучше остановиться на РК-75.

В сложных случаях, где антенна находится на значительном удалении от ресивера и/или кабель проходит вне дома, практичнее использовать более качественные, равно как и дорогие решения серии SAT.

Кабельная и цифровая трансляции

Здесь мы имеем вещание в диапазоне от 49 до 800 МГц. Под эти частоты попадают все эфирные, цифровые и кабельные российские каналы. Любой из вышеописанных видов изделий спокойно покрывает эти параметры. То есть, в этом случае ориентироваться нужно в первую очередь на эксплуатационные качества кабеля: надёжность, толщина изоляции и особенности экранирования.

Спутниковое телевидение

Вещание организовано на частотах в тысячи мегагерц. Чем выше показатель, тем больше риск потерь. Более того, через этот кабель будет подаваться напряжение на приставку или ресивер вкупе с дополнительными импульсами.

Спутниковое вещание легко нарушить радиоэлектронными помехами. Поэтому наличие толкового экранирования – обязательное условие. Сама тарелка расположена вне дома, то есть, часть кабеля будет находиться на улице, а это температурные перепады, прямые солнечные лучи и повышенная влажность.

Оптимальный вариант для организации спутникового вещания – это дорогой кабель с хорошей защитой, достойным экранированием и небольшим затуханием. Серии SAT или DG придутся как нельзя кстати.

При выборе кабеля стоит помнить о том, что чем длиннее будет сеть, тем толще необходимо выбирать модель. В том случае, если кабель приобретается для антенны, которая находится на крыше, лучше приобретать провод с большим сечением. Кроме того, перед тем, как приобретать определенную модель, стоит уточнить, существуют ли дополнительные условия для монтажа. Вся эта информация пригодится вам и в том случае, если вы решили сделать антенну своими руками.

Для получения качественного сигнала со спутника вам пригодится информация о том, как правильно установить и подключить спутниковую антенну.

https://youtube.com/watch?v=hdvk4a6OX8g

Полезные советы

Специалисты описанными способами рекомендуют, как ремонтировать телекабель, и говорят про необходимость в правильной прокладке. Когда его прокладывают в канале плинтуса, желательно использовать строительный степлер для создания крепления за внутреннюю стенку плинтуса.

Важно! Делая в квартире ремонт, всегда оставляйте запас телевизионного провода, исходя из половины периметра комнаты, на тот случай, если вы будете делать перестановку предметов мебельного интерьера, телевизора. На качество изображения влияет и срок годности (работоспособности ТВ кабеля), причиной этому является качественное изменение телевещательных станций, улучшение технологий

По этой причине в поисках неисправности или плохой телевизионной картинки на экране надо отталкиваться от параметров проложенного ТВ провода

На качество изображения влияет и срок годности (работоспособности ТВ кабеля), причиной этому является качественное изменение телевещательных станций, улучшение технологий. По этой причине в поисках неисправности или плохой телевизионной картинки на экране надо отталкиваться от параметров проложенного ТВ провода.

Дополнительная информация. В целях упрощения работы по удлинению телевизионного провода специалисты рекомендуют Ф разъемы выбирать резьбовые, без пайки. Есть штекера с пайкой экрана, тогда, прежде чем паять экран, его надо полудить и быстро припаять к штекеру, не плавя внутреннюю изоляцию.

В том случае, если вы подключаете удлинительный TV провод к антенне с усилителем, надо пользоваться только тем штекером, который есть в комплекте поставки антенны. Он имеет развязывающее устройство, блок питания с подключением.

Специалисты рекомендуют:

• в процессе ремонта делать прокладку телевизионного кабеля в каждую комнату квартиры;
• старайтесь выполнять установку телевизионных проводов при скрытой прокладке в защищенном варианте: гофра рукав или пластмассовый короб;
• кабель рекомендуется использовать с меньшим значением коэффициента затухания, но не меньше 22 Децибел;
• расстояние между силовой электрической проводкой с одной стороны и антенным кабелем с интернет проводами с другой стороны, должно быть не меньше 150 миллиметров.

Выбирая способ удлинения телевизионного провода, надо понимать, что этим нарушается его целостность и всегда уменьшается качество получаемого изображения на телевизионном приемнике – желательно менять кабель полностью, от разветвителя до приемника ТВ сигнала. Соединение с применением Ф разъемов считается наиболее простым и доступным для удлинения кабеля, кроме этого сохраняется надежность соединения.

Выбирая пайку в удлинении проводов, надо помнить о температурном нагреве поверхностей, проводить все операции без оплавления изоляции, проверять надежность и качество пайки, не делать некачественных скруток, лучше пропаянный бандаж на центральных жилах.

Строение телевизионного кабеля

Абсолютно все модели подобных изделий обладают схожим наполнением. Составляющими частями являются:

1. Внутренний проводник. Может быть исполнен в виде одно- или многожильного провода, а также медной трубки. Многожильные изделия отличаются большей степенью эластичности и выносливости. Она может быть полностью медной или стальной с медным покрытием.
2. Диэлектрический слой. Обеспечивает статичное положение проводников. Материалом его изготовления, как правило, служат полиэтилен, фторопласт или вспененный поливинилхлорид. Вспененный диэлектрик придает большую гибкость. Единственный минус – поглощение влаги, которая существенно ухудшает функциональные характеристики.
3. Внешний проводник, или оплетка. Несет на себе изоляционную функцию. Может быть выполнена из фольги, гофротрубки, алюминиевой пленки, металлической проволоки. Защищает проводник от сторонних негативных излучений, или электромагнитных помех (ЭМП).
4. Оболочка. Защищающая внутреннее строение провода от негативных воздействий климатического и химического характера.

Марки и характеристики

Все телевизионные кабели имеют единственную архитектуру для каждого, т.к. она должна строго соблюдаться для обеспечения конкретного формата вывода информации. Антенных проводов, наоборот, встречается большая разновидность.

Их отличие в физических характеристиках, которые определяют режим и срок эксплуатации:

• RG-6U. Универсальная марка кабеля по соотношению цена/качество. У него медная жила и хорошая двойная изоляция, что дает максимум возможностей для изгиба и низкий коэффициент затухания. У данной провода есть существенный недостаток — посредственный уровень износа по причине изготовления оболочки из полиэтилена низкой плотности. Кабель марки RG-6U станет наиболее удачным выбором для прокладки внутри помещения под комнатную антенну.
• SAT-50. Самая популярная марка антенного кабеля в России. Жила выполнена из меди, а экран представлен алюминиевой пленкой с медной оплеткой. Изоляция изготовлена из пластика высокой плотности, благодаря чему срок эксплуатации составляет 15 лет. ТВ кабель марки SAT-50 отлично принимает сигнал с ретранслятора и спутника благодаря центральной жиле диаметром 1 мм.
• DG-113. Марка наиболее дорогого антенного кабеля. Жила и изоляционный материал имеют характеристики, сходные с SAT-50. Отличие данного кабеля — улучшенный экран с коэффициентом усиления сигнала до 90 дБ. Такой кабель нужен в тех случаях, когда от антенны до телевизора большое расстояние (например, при установке на крыше МКД). При прокладке до 40 м помехи и искажение изображения не наблюдается.
• SAT-703. Аналог кабеля марки SAT-50, рассчитанный на эксплуатацию в суровых климатических условиях. Его особенность — жила из стальных сплавов, которая медленнее нагревается и более устойчива к перепадам температуры. Стоимость SAT-703 также сопоставима с SAT-50. При этом такой провод лучше не покупать для комнаты, т.к. это будут лишние расходы.

Подключение антенны

Чтобы подсоединить кабель к антенне или телевизору нужно прикрепить штекер.

Для начала необходимо сделать круговой срез оболочки на расстоянии полтора сантиметра от края. Нужно удалить только оболочку, не задевая при этом волоски экрана. Волоски экрана и фольга загибаются назад, чтобы освободить слой внутренней изоляции. Отгибать надо аккуратно, чтобы ничего не порвать и не вырвать. По кругу отрезается слой внутренней изоляции и снимается. Расстояние между оголённой жилой и загнутой фольгой должно быть не меньше 2 мм.

Далее необходимо накрутить штекер, вращая его по часовой стрелке до упора. Остаток лишней жилы срезать. Таким же образом подготовить антенный провод с другой стороны. Делать это необходимо после того как он будет проложен от антенны до телевизора, чтобы по надобности его укоротить.

Главное, выбрать хороший провод, который будет отвечать всем параметрам.

Видео: как обжать и подключить ТВ кабель

С появлением спутникового и цифрового TV-вещания, все чаще встает вопрос, какой кабель для телевизора лучше выбрать — ведь от него зависит качество принимаемого сигнала. Так, например, переходя на спутниковое или цифровое вещание с аналогового ТВ, нередко , изображение может становиться нечетким, размытым, иногда на телеэкране появляется рябь и помехи, хотя от современных технологий ожидается совершенно другое качество. Основной причиной возникновения таких дефектов является техническое несоответствие старой линии по отношению к новым характеристикам сигнала. Логично, что для качественной работы телевизионного оборудования придется поменять кабель.

Выполнить прокладку кабеля и подключить телевизионное оборудование в домашних условиях не сложно и самостоятельно. Для этого не надо обладать специальным опытом работы или глубокими знаниями. Но вот сделать правильный выбор коаксиального кабеля
(именно этот вид используется для проведения современного ТВ-вещания) не так просто. Изучая только его внешние характеристики: толщину, цвет, пытаясь на глаз определить, из чего он состоит — купить подходящий экземпляр вряд ли получиться. Какой лучше выбрать кабель можно понять, отталкиваясь от исходных данных. Перед тем, как отправляться в магазин, необходимо разобраться, какими характеристиками должна обладать кабельная сеть. Для этого следует выяснить:

• какой формат сигнала она должна поддерживать (цифровое или аналоговое ТВ);
• вид и количество телевизионного оборудования, которое на ней будет использоваться;
• место прокладки (квартира или большой дом);
• место расположения источника сигнала — наружная антенна или спутниковая тарелка на крыше дома или балконе, щиток на лестничной клетке;
• общую длину сети.

Как выбрать качественный телевизионный кабель?

Для комфортного просмотра телевизонных передач необходимо высококачественное оборудование, включающее и соединительные кабели. Выбирая лучший провод обязательно учитывайте критерии, определяющие качество провода и гарантирующие надежную работу.

Конструктивно кабель состоит из центральной жилы, слоёв изоляции, разделяющих экранный слой и центральную жилу, а также защищающий телекабель от наружного воздействия. В современных проводах использую только монолитную жилу. Кабель в эксплуатации не подвергается механическим деформациям, обычно он прочно зафиксирован на всем протяжении трассы. Выполнять его гибким экономически не целесообразно.

Для уличного использования лучше поинтересоваться устойчивостью телекабеля к низким температурам и ультрафиолету. У кабеля не приспособленного к таким условиям через некоторое время наружный слой станет хрупким, потрескается и со временем напитается водой. Бывали случаи когда из кабеля как по шлангу вода затекала в комнату.

Выбирайте провод, в котором центральная жила выполнена из медного провода, с плотно прижатой изоляцией. А у фольги имеется медная оплётка. Допускается кабель со средней жилой, выполненной из сплава металлов. Его преимущества — низкая цена. Соблюдение указанных требований позволяет получать качественное изображение.

При расчёте метража телевизионного кабеля необходимо учитывать все повороты, подъёмы, спуски и искривления. Лучше приобрести ТВ-кабель с небольшим запасом. Это позволит вам в дальнейшем произвести перестановку экрана на другое место.

Когда нужна большая длина линии от 50 м и выше, подходящие шнуры можно выбрать из ассортимента медных. Это сыграет роль из-за низкого коэффициента затухания в телевизионном шнуре из меди.

К высококачественному антенному проводу для телевизора или кабелю для цифрового сигнала обязательно приобретите разветвители и разъёмы высокого качества. Не допускается применение самодельных спаек и скруток.

Тонкости выбора

Эксперты определили нюансы, которые важно учитывать при подборе кабеля для цифрового телевидения:

• толщина электропроводов обусловлена протяженностью трассы прокладки. Дистанция от антенны до аппаратуры влияет на ослабление телевизионного сигнала;
• не нужно забывать о расположении электропроводки или инженерных коммуникаций, создающих электромагнитную среду;
• кабель для антенны телевизора желательно подбирать с двойной защитной прослойкой;
• если антенна размещена недалеко – на балконе или на телевизионной аппаратуре, то будет достаточно коаксиального провода, имеющем диаметр 6 мм. Для выведения на крышу загородного дома или наверх многоэтажного здания нужно взять размер от 7 мм;

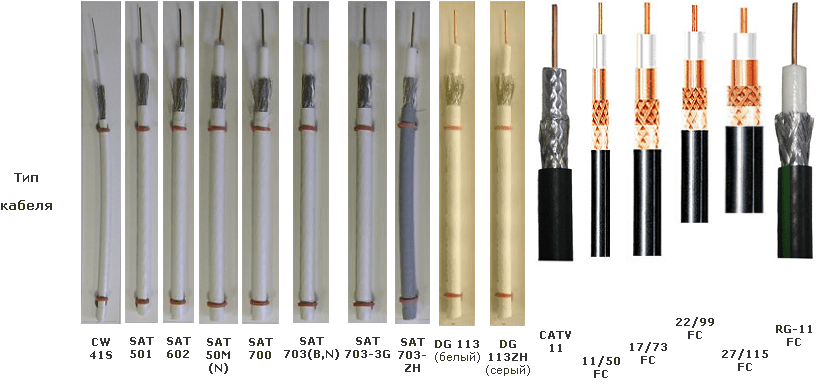

Коаксиальный кабель для телевизора – марки и характеристики

Подобные изделия выпускаются под различными марками производителей. Однако, абсолютно все они обладают волновым сопротивлением равным 75 Ом и подходят для подключения одного или нескольких устройств. Подробнее о наиболее известных и пользующихся спросом кабелях.

RG-6

Производится в России. Состоит из двух цилиндрических проводников. Центральная жила выполнена из омедненной стали толщиной в 1,0 мм, покрыта вспененным полиэтиленом. Экранирование – фольгой и стальной оплеткой. Защитная ПВХ-оболочка. Номинальный диаметр провода 6-6,8 мм. Затухание при 1750 МГц – 26,5 дБ/100 м. Средняя цена – от 10 руб/м.

РК 75

Аналог RG-6 отечественного производства. Медная центральная жила – однопроволочная, толщина 1,0 мм. Изоляционный материал – пористый ПЭ физического вспенивания. Экран выполнен из медной оплётки или из алюминиевого лавсана и лужёной меди. Минимальная стоимость метра – 10 рублей.

RG 59

Аналог RG-6, состоящий из двух цилиндрических проводников. Центральная жила изготовлена из омедненной стали. Толщина – 0,5-0,58 мм. Материал внутреннего диэлектрика – вспененный полиэтилен, экрана – фольга и стальная оплетка. Наружный диаметр – приблизительно 6,0 мм. Средняя цена – 8 руб/м.

SAT 50

Все типы телесигнала ему посильны. Производитель – компания Cavel, Италия. Центральная однопроволочная жила из мягкой меди достигает в диаметре 1,0 мм. Усиленный экран изготовлен из фольги и медно-оловянной оплётки, коэффициент экранирования от 60 дБ. Покрытие проводника – высокопрочный вспененный полиэтилен, наружная оболочка – ПВХ. Общий диаметр до 6,6 мм. Огнеупорен, может использоваться внутри помещений и в условиях улицы. Стоимость – 30 руб/м.

SAT 703

Медная центральная жила толщиной 1,13 мм. Материал экранирования – алюминиево-пластиковая фольга и медно-оловянная оплётка (80 дБ и более). Покрытие из PEG-диэлектрика и ПВХ, общая толщина – 6,6 мм. Качественно передаёт любой телесигнал. Цена вопроса – от 40 руб/м

Выбираем кабель для своих нужд

Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.

RG-6U

Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм

2

до 0,816 мм

2

(зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.

Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.

Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.

Средняя стоимость: 9 – 20 рублей за 1 м.

РК-75

Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм

2

до 1,63 мм

2

. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм

2

. Более толстый кабель стоит брать только для спутникового телевидения.

Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.

Средняя стоимость: 13 – 30 рублей за 1 м.

SAT-50

Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм

2

, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм

2

и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.

Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.

Средняя стоимость: 30 – 50 рублей за 1 м.

SAT-703

Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм

2

и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.

Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.

Средняя стоимость: 35 – 60 рублей за 1м.

DG-113

Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм

2

. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.

Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле

Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги

Средняя стоимость: 55 – 70 рублей за 1 м.

Конструкция коаксиального кабеля

Хотя коаксиальный кабель может отличаться от по материалу проводника и качеству изоляции, все типы имеют приблизительно одну конструкцию:

• Изоляция из ПВХ. Она устойчива к воздействию ультрафиолета и защищает экранирующий слой и проводник от механических воздействий. Может быть черного или белого цвета. Раньше кабель черного цвета предназначался для укладки за окном, а белый внутри дома. Однако сейчас производители ушли от такой маркировки и теперь изоляция практически каждого кабеля любого цвета может выдерживать факторы внешней среды.
• Экран из оплетки. Оплетка может изготавливаться из алюминиевых или медных проводков. Толщина каждого проводка обычно не превышает 0,12 – 0,16 мм

  2

• Экран из фольги. Наряду с оплеткой защищает проходящий внутри провода сигнал от наружных помех. Бывает одинарной или двойной.
• Полиуретановый диэлектрик.
• Проводник. Проводник может быть изготовлен из чистой меди или омедненной стали. Первый дороже и обычно применяется для спутникового ТВ (хотя и для других тоже подходит), а второй дешевле, и его можно использовать для цифрового и эфирного телевещания.
