Гофра для электропроводки: назначение, виды + монтаж электропроводки в гофре

Содержание

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение
При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений. При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
При подземной прокладке важна водонепроницаемость, а также жесткость.
При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Как выбрать гофру для кабеля?

Первоначально нужно внимательно изучить буквенные маркировки и цвет изделия

Особенно важно это для металлорукава, наличие букв, на котором говорит о виде уплотнителя внутри:

«Х» – хлопчатобумажный;
«А» – асбестоцементный;
«П» – поливинилхлоридный.

Помимо этого при выборе гофротрубы нужно обратить внимание на такие нюансы:

Цвет материала должен быть равномерным.
Немаловажным является диаметр трубы

Минимальный показатель обычной 16 мм, а разрезная автомобильная гофра для кабеля имеет размер от 5 мм.
Приобретая кусок важно зафиксировать концы, чтобы они не порвали кромку гофры.
Для крепежа нужно приобрести подходящие приспособления.
Гофра для кабеля для прокладки в земле должна иметь высокую прочность стенок.
У металлических рукавов на концах должны быть фланцы или торцы для приварки.

https://youtube.com/watch?v=GCk7ET49zsM%250D

Цвета гофры для кабеля

Окрас указывает на назначение трубы, стандартом утверждены следующие оттенки:

Серый или черный – общее назначение.
Белый – для компьютерной сети.
Зеленый – телефонная линия.
Гофра красная для кабеля – внешняя укладка.

Новичкам для качественной разводки кабелей очень удобно использовать эти стандарты. Помимо помощи в назначении эта характеристика помогает определить качество продукции. Одинаковый цвет изделия говорит о том, что при производстве используется только качественный материал, в противном случае лучше отказаться от приобретения такой продукции.

Гофра для кабеля размеры

Укладка проводов в последнее время проводится только в специальный рукав. Гофра-труба для кабеля подбирается в зависимости от участка, на котором она будет прокладываться. Рекомендуется брать размер больше, чем нужно, но не меньше. Гофра для кабеля разделяется на такие диаметры:

16 мм – осветительные приборы;
20 мм – розетки и выключатели;
25 мм – от главной распределительной коробки или щитка;
32 мм – соединение между двумя электрощитками;
40 мм – проход через перекрытие этажей;

В чем отличия, и какие гофротрубы лучше?

Гофра ПВХ выпускается преимущественно серого цвета, поэтому ее легко отличить от других и в прокладке и на витрине магазина

Обладает ценным свойством самозатухания, что очень важно при монтаже особо ответственных сетей с повышенными требованиями к пожарной безопасности. Влагостойкость данного вида гофры не слишком высока, уступая аналогам из других материалов

Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%).

Полиэтиленовые трубы бывают разных цветов: оранжевые, черные. Сам по себе полиэтилен – горюч, в сравнении с ПВХ не стоек к воде и агрессивным химическим воздействиям. Именно этот вид гофры выбирают для монтажа электросетей в стяжках из бетона, штробах внутри штукатурки и других негорючих материалов, для прокладки проводки открытым способом вне помещений, то есть для улицы.

Из чего делают

Термостойкие гофры делают из пластика или металла. В первом случае исходным сырьем могут служить несколько полимерных соединений:

поливинилхлорид низкой горючести (затухает на воздухе);
пропилен низкого давления композитного типа;
полиэтилен высокого давления.

По своим физическим характеристикам полимеры отличаются друг от друга минимально. Все они относятся к влагостойким материалам, не коррозируют и не гниют, температурные условия эксплуатации от -25 до +95 ℃.

Внешне они отличаются цветом. ПВХ обычно серый, ПНД красный или оранжевый (негорючий и жаростойкий тип), ПЭВД – черный или синий.

Металлическая жаростойкая гофра отличается и высокой прочностью, и стопроцентной негорючестью, но обладает повышенной электропроводностью.

Способы прокладки кабеля в земле

Сегодня строительство требует максимально эффективных и в то же время креативных решений. Использование ПНД труб для наружной прокладки кабеля или под землей продиктовано в первую очередь их прочностью и удобством использования. Их адаптируемость прекрасно выручает, когда ситуация требует использования того или иного способа прокладки.

Расскажем о каждом из них немного подробнее.

Бестраншейный способ прокладки

Одна из самых популярных технологий прокладки коммуникаций в земле. Применяется в труднодоступных местах, а потому потребует привлечения спецтехники и оснащения.

Такой способ выделяется проведением горизонтального бурения. Подобное решение, несмотря на свою сложность реализации, позволяет проложить коммуникации и при этом практически не нарушать состояние верхнего слоя грунта.

Для проведения работ компания должна предварительно изучить состав почвы получить разрешение на геодезические работы. Прокладка кабеля в ПНД трубе при бестраншейном способе происходит в несколько этапов:

бурение пилотной скважины;
расширение скважины;
установка ПНД трубы с кабелем внутри.

При бурении пилотной скважины специалисты используют буровую головку. Поскольку в процессе работы она нагревается, в землю через отверстия подается специальный раствор, который заполняет только образовавшуюся скважину. Это позволяет «убить двух зайцев разом» — и охладить инструмент, и в разы снизить возможный риск обвалов.

При необходимости специалисты могут произвести расширение скважины. Это возможно сделать специальным триммером, который заменит собой буровую головку. Только после всего этого выполняется затягивание ПНД трубы в скважину.

У подобной технологии, несмотря на ее плюсы, есть один большой минус — сложность реализации.

Важно! Подобный способ прокладки электрического кабеля способны реализовать только те компании, которые специализируются на бурении и имеют весь необходимый для этого арсенал оборудования и спецтехники

Траншейный способ прокладки

Технология прокладки ПНД трубы в земле — альтернативный вариант бестраншейному. Ее применяют в случаях, когда нужно провести электричество в частный дом или на дачу.

Перед началом работ специалистами производится осмотр кабеля на предмет целостности его оболочки.

Важно! Если оболочка электрокабеля сильно нарушена, он отбраковывается, что приводит к замене на другой, с цельной оболочкой. Процесс прокладки ПНД трубы с кабелем в земле будет выглядеть следующим образом:

Процесс прокладки ПНД трубы с кабелем в земле будет выглядеть следующим образом:

Разметка территорий с дальнейшим выкапыванием траншеи нужной глубины.
Установка ПНД трубы подходящего диаметра.
Протягивается и укладывание кабеля (лучше сохранить некоторый запас кабеля, чтобы было без натяжения).
Засыпание траншеи песком и грунтом.

Чтобы было проще обнаружить место расположения кабеля, специалист может уложить над траншеей из гофротрубы сигнальную ленту.

Важно! Применяя пластиковую трубу для прокладки кабеля в земле, желательно не использовать никакие соединительные элементы и муфты. Это легко нарушит герметизацию, которая важна

При выводе кабелей в сооружения следует использовать фитинги.

На ровных отрезках прокладки кабеля стоит использовать цельные части труб, сечение которых — не менее 4 мм. Чтобы затянуть провод в гофрированную трубу для прокладки кабеля под землей, традиционно используют металлическую проволоку или капроновую протяжку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Необходимость установки гофры глушителя для автомобиля

Установка гибкого элемента объясняется следующими факторами:

во время работы двигателя образовываются вибрации, воздействующие на систему выхлопа (гофра предназначена для снижения таких вибрации);
такой элемент предотвращает возможность возникновения детонации;
устройство обеспечивает снижение технологических нагрузок, что предотвращает поломку выхлопной трубы.

Эластичная гофра устанавливается на месте, где образуются повышенные вибрационные воздействия. Подбор гофры глушителя по марке автомобиля можно сделать на специализированном сайте по продаже гофры для глушителей автомобиля.

Особенности устройства гофры глушителя

Существуют разнообразные вариации конструкции гофры. Отличия объясняются разным наличием слоёв (два или три) и разновидностей оплётки (одинарная или усиленная двойная). Чем больше показатели таких параметров, тем лучше гофра функционирует и более длительное время работает.

При нарушении её целостности не исключено попадание отработанных газов в салон автомобиля. Также компенсирующий элемент устроен так, что при поломке такого рода возникает перегрев глушителя. Это способствует нарушению работы выхлопной трубы.

Функции гофры глушителя

Главными назначениями данного элемента являются:

обеспечение соединения между элементами выхлопной системы машины;
подавление колебаний, образующихся при старте;
компенсация вибраций, сопровождающих работу двигателя.

Причины поломки гофро-элемента глушителя автомобиля

Высоколегированная сталь является материалом, из которого изготавливается гибкий элемент глушителя. Он обеспечивает прочность и длительное время эксплуатации изделия. Однако даже использование такого материала не спасает его от поломок.

Существует множество причин образования повреждений компенсатора вибраций. В отличие от остальных комплектующих выхлопной системы на гофру приходится наибольшая нагрузка. Гибкий элемент устроен таким образом, что при попадании на препятствие могут возникнуть различные механические поломки.

Также поломки возможны из-за наличия особых присадок в горючем, по причине чего повышается показатель детонации.Одной из самых распространенных причин разрывов и повреждений этого элемента является неисправность катализатора. Чаще его всего поломка происходит из-за забитого катализатора. Это объясняется тем, что отработанным газам перекрывается выход.

Затем происходит повышение давления, что влечет за собой разрыв гофры. Поломка катализатора может стать причиной таких повреждений выхлопной системы автомобиля: появление трещин в коллекторе, прогар прокладок или приемной трубы. В случае, когда гибкий элемент расположен перед катализатором, происходит выход из строя гофры.

Таким образом, можно выделить следующие основные причины повреждения гофры глушителя:

поломки механического вида;
ударные нагрузки;
изнашивание резинок крепления выхлопной трубы;
плохое состояние подушек двигателя;
наличие соли и реагентов на дороге;
присадки в топливе;
поломки катализатора.

Признаки повреждения компенсатора вибрации

При появлении резкого шума во время работы автомобиля стоит обратить внимание на целостность гофры. Такой шум обычно возникает под капотом или в передней части авто

Серьёзное повреждение компенсационного элемента может сопровождаться оглушающим звуком.

Также заметным признаком его поломки является возникновение в салоне машины едкого запаха отработанных газов.Стоит учитывать, что утечка в выхлопе влечет неисправность функционирования датчика кислорода. Особенно это заметно в современных моделях. Такой признак проявляется в уменьшении мощности машины. Чтобы избежать разрыв выхлопной трубы, необходима срочная замена компенсатора вибрации.

Особенности ремонта гофры глушителя автомобиля

Эластичная гофра устроена таким образом, что при поломке её или разрыве ремонт не предполагается. Необходима только полная замена гибкого элемента. При возникновении признаков повреждения гофро-элемента нужно, в первую очередь, посмотреть на состояние катализатора. Так как его выход из строя влечёт появление повреждений гофры.

К выбору сервиса для ремонта необходимо подойти ответственно. Установка нового элемента будет более выгодным вложение, чем замена всей выхлопной системы. Варианты изделия зависят от их стоимости. Экономия на покупке компенсатора вибрации, не самый лучший выход. Так как дешёвый товар не сможет работать долго. Лучше отдать предпочтение более опытному мастеру

Очень важно при замене не прожечь и не прокалить элемент

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

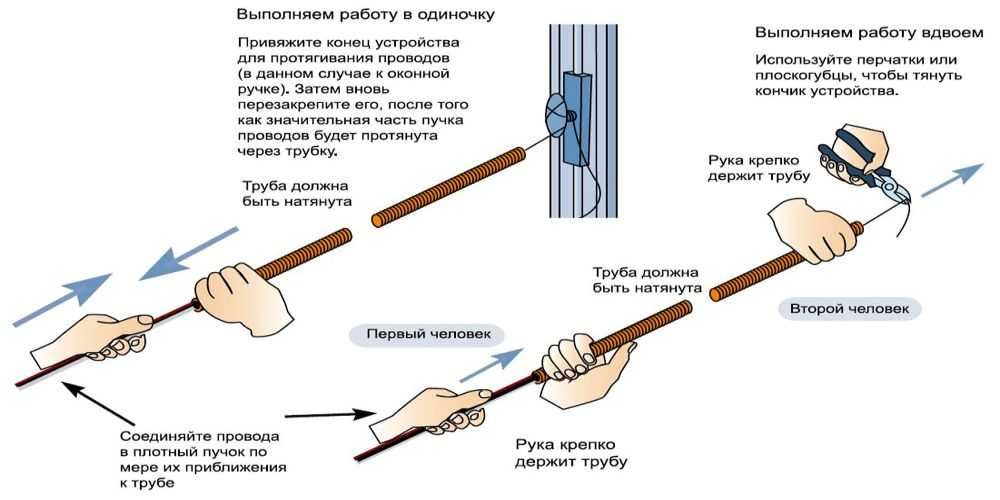

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь

При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова

В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

https://youtube.com/watch?v=KPgFd6KSQZA

Монтаж электропроводки в гофротрубе

Эта процедура включает несколько этапов.

Подготовка материалов. Сначала отрезается необходимый кусок металлической гофрированной трубы для кабеля

При этом очень важно не дать стальному тросику протяжки уйти внутрь трубного изделия, ведь он всегда слегка натянут. Если вы упустите, он упрётся в складку трубы

А чтобы достать тросик, вам придётся делать разрез на другом её участке. Чтобы избежать такой неприятной ситуации, перекусывая протяжку, удерживайте её пальцами, а по завершении данной операции вытяните её немного наружу и загните вдоль трубы.

Подготовка жгута проводки заключается в скреплении проводов или кабелей изолентой через равные промежутки.

Особое внимание уделите качеству крепления жгута к тросику протяжки. Оно должно быть исключительно надёжным, иначе в случае обрыва придётся выполнять работу заново

Электрики делают это двумя способами: жгут обвивают стальной проволокой, стягивая её пассатижами. Более эффективным креплением является прокол тросиком протяжки вешней изоляции кабелей жгута с последующей обмоткой мест проколов изолентой. Делать это необходимо для того, чтобы концы кабелей электропроводки не упирались во время протягивания в изгибы гофры. Чем место соединения жгута и тросика протяжки будет длиннее, тем надёжней оно получится.

Затягивание жгута в гофрированную металлическую трубу. Проще эту работу делать вдвоём. Один напарник крепко держит тросик, а второй натягивает на жгут гофру. Впрочем, надёжно зафиксировав протяжку, справиться можно и в одиночку. Но, так или иначе, без крепких рук, способных непрерывно с немалым усилием тянуть гофру, обойтись будет очень сложно. Кроме того, для выполнения данной операции потребуется свободное пространство

И помните, во время работы со жгутом и гофрой необходимо соблюдать предельную осторожность, чтобы не допустить обрыва протяжки

Чтобы процесс протяжки кабеля внутрь гофры был быстрым и беспроблемным, выбирайте рукава, оснащенные зондом

Крепление гофрированной металлической трубы для электропроводки. После затягивания жгута полученную конструкцию следует закрепить на стене или потолке. В качестве элементов крепежа можно применять монтажную алюминиевую полосу либо специальные клипсы, подбирать которые следует по диаметру трубы. В предприятиях торговли их можно купить поштучно. Крепёж располагайте примерно через равные промежутки. Так вы не допустите провисов гофры, вес которой добавит протянутый внутри неё жгут кабелей электропроводки.

Подсоединяя выключатели и розетки, а также вводя жгуты в коробки ответвлений, конец гофры тоже лучше прятать внутрь, чтобы не остались голые участки проводки. С этой целью приобретайте коробки, розетки и выключатели с резиновыми уплотнителями, которые вырезаются под диаметр гофры. Это особенно актуально при наружной прокладке коммуникаций.

Достоинства гофры для изоляции кабелей

Электропровода, телефонные и другие кабели, используемые в быту, имеют собственную изоляцию, но срок ее службы всего 3-5 лет. При этом для короткого замыкания и пожара хватит и незначительного повреждения внешней оплетки.

Еще раньше изоляция может быть повреждена из-за:

перегрева от скачка напряжения в сети и повышения нагрузки;
прямого солнечного света;
повышенной влажности;
экстремально низких и слишком высоких температур;
механического воздействия.

Использование гофрированного рукава как дополнительной изоляции, дает двойной эффект: защиту от удара током и предотвращение повреждений самого кабеля. Применение же гофры из негорючих или самозатухающих материалов минимизирует риск пожара.

Монтаж гофры своими руками. Пошаговая инструкция

Проводя работы по монтажу проводки в гофре, придерживаются следующего порядка действий:

Проектирование. На этом этапе определяют, как пойдет каждый рукав, где будут повороты, определяется потребность в материалах и проводятся закупки.
Подготовка штроб и креплений для прокладывания трасс.
Закрепление гофры, ввод ее в распределительные коробки.
Протягивание кабеля.

Кабель протягивают при помощи тросика или проволоки, пропущенной через рукав

Тянуть следует осторожно, не допуская резких рывков (иначе оторвется трос или кабель будет поврежден). Чтобы тросик не оторвался, его дополнительно крепят скотчем

Если требуется прокладывать длинные концы, сначала можно затянуть кабель в гофру, а уже потом крепить ее к стенам или прокладывать в штробы и траншеи.

Разновидности по материалу изготовления

Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:

Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими. Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.

Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.

Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.

Нержавеющая сталь – самый стойкий и дорогой материал для изготовления гофрированных трубок. Стоек при применении в агрессивных средах и отлично защищает кабель от механических повреждений (например, от грызунов или случайных повреждений при производстве строительных и ремонтных работ). Применяют как внутри помещений по горючим и негорючим материалам, внутри конструкций, так и на улице при подземной или воздушной прокладке кабеля.

Полиамид (ПА) – очень гибкий материал, который устойчив к механическим и химическим воздействиям. Имеет широкий диапазон рабочей температуры (от -60 до + 150 градусов Цельсия). Гофрированные трубки из такого материала не распространяют горение и могут применяться как внутри зданий, так и снаружи. Производятся в темно-сером цвете.

Гофрированная труба для прокладки кабелей и проводов

Зачем нужна гофра
