Собираем подрозетники в один блок
Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.
Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.
Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.
Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.
Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.
Как установить подрозетник в гипсокартон
Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.
Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля
Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали
Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.
После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.
Описание процесса установки
Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.
Далее, в зависимости от вида устройства, процесс установки будет немного различаться.
Установка накладной розетки
Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка». Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.
Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.
После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.
Установка одиночной, утопленной розетки
Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.
Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.
Следующий этап, это установка коробки — подрозетника в подготовленное место
Важно не забыть продеть электрический провод через отверстия ,специально предназначенные для этого. Затем коробка вставляется в посадочное отверстие и винты её креплений затягиваются, таким образом плотно прижимают подрозетник к гипсокартонному основанию. Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен
Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.
Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.

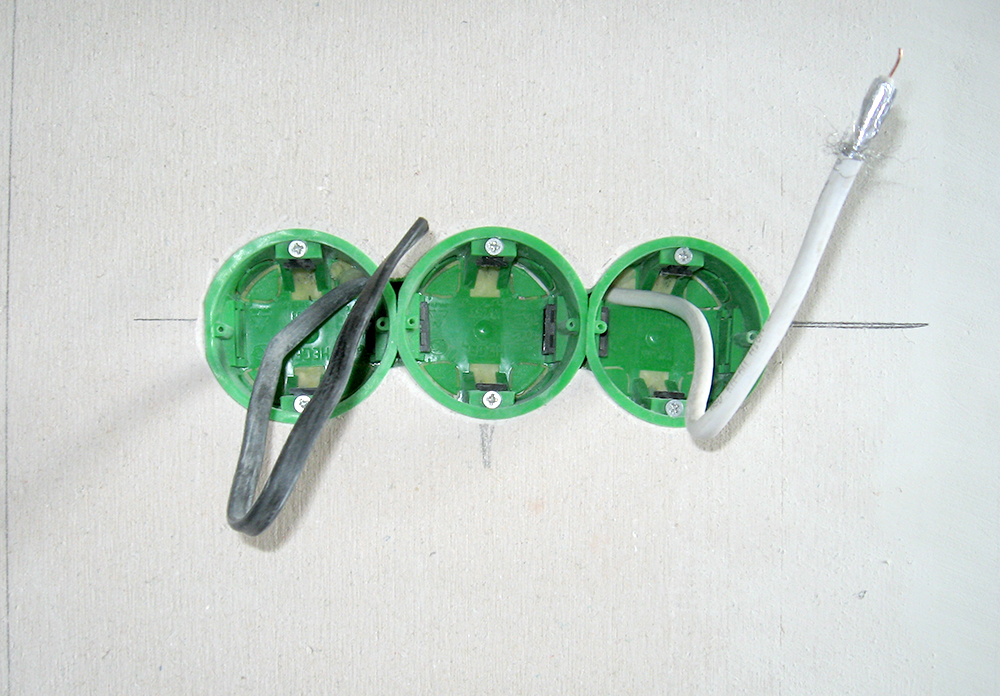

Установка блока розеток
Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.
Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.
Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.
Далее шуруповертом или дрелью с коронкой по гипсокартону на 68 мм, просверливаем необходимое количество отверстий под установку подрозетников. Необходимо два, сверлим два, нужно больше делаем больше, это уже на ваше усмотрение.
На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.
Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.
На последнем этапе, подключают розетки и установив их внутрь подрозетников, фиксируют саморезами.
Монтаж розеток и выключателей
Отверстие под установку розетки
Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.
Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.
Фреза для гипсокартона
Отверстие в гипсокартоне делаем таким способом:
- Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
- Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
- Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
- Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие.
Более подробно этот процесс описывает , а увидеть его можно на нашем сайте.
Выводим провода наружу
Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия.
Так проделанные гнезда получатся боле аккуратными.
Установка подрозетника
Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.
Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.
Подрозеткника монтируем следующим образом:
- Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
- Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.
Обратите внимание! Стандартная глубина пластиковой коробки под установку розетки составляет 45 мм. Если расстояние между гипсокартоном и стеной меньше – придется проделывать в материале стены дополнительные углубления
Сделать это можно еще до обшивки стены гипсокартоном, но тогда нужно будет очень точно определять место установки розеток.
Подрозетники в гипсокартонной стене
Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.
Подключение розетки
Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.
Если напряжения нет – переходим к подключению розетки:
- Разбираем розетку, снимая с нее пластиковые декоративные части.
- Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
- Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.
- Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
- Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.
Подключение выключателя
Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:
- Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
- Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.
- К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
- На закрепленный выключатель надеваем пластиковые клавиши и рамку.
На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!
Установка коробки
Сначала необходимо убедиться, что зазор между стеной и листом гипсокартона составляет не менее 45 мм, что позволит беспрепятственно установить подрозетник. Если расстояние меньше, придется штробить базовую поверхность пикой или коронкой по бетону, чтобы добиться нужного размера.
Процесс установки будет выглядеть следующим образом:
К только что проделанному в гипсокартоне отверстию протягивается провод, к которому впоследствии будет подключена розетка (он уже должен быть под гипсокартоном в месте монтажа)
Для удобства будет лучше его вытянуть из отверстия на некоторое расстояние.
Затем нужно взять в руки коробку подрозетника и удалить с наиболее удобной стороны заглушку для продевания кабеля и протащить провод через нее.
Теперь стакан предельно осторожно устанавливается в отверстии. Как правило, усики креплений при этом расположены горизонтально, а винты крепления самой розетки к коробке – вертикально
Это правило гибкое, на самом деле куда важнее, чтобы подрозетник стоял ровно. Снова нужно не пожалеть времени, и, вооружившись уровнем, «семь раз отмерить».
Когда сомнений в правильном положении коробки не будет, необходимо при помощи отвертки вращать винты, отвечающие за крепежные лепестки. Не стоит слишком усердствовать, если перетянуть, они разрушат гипс, все-таки материал весьма мягкий. Но при этом слабо крепить тоже нельзя: розетка будет «болтаться». Так что нужно найти некую «золотую середину».

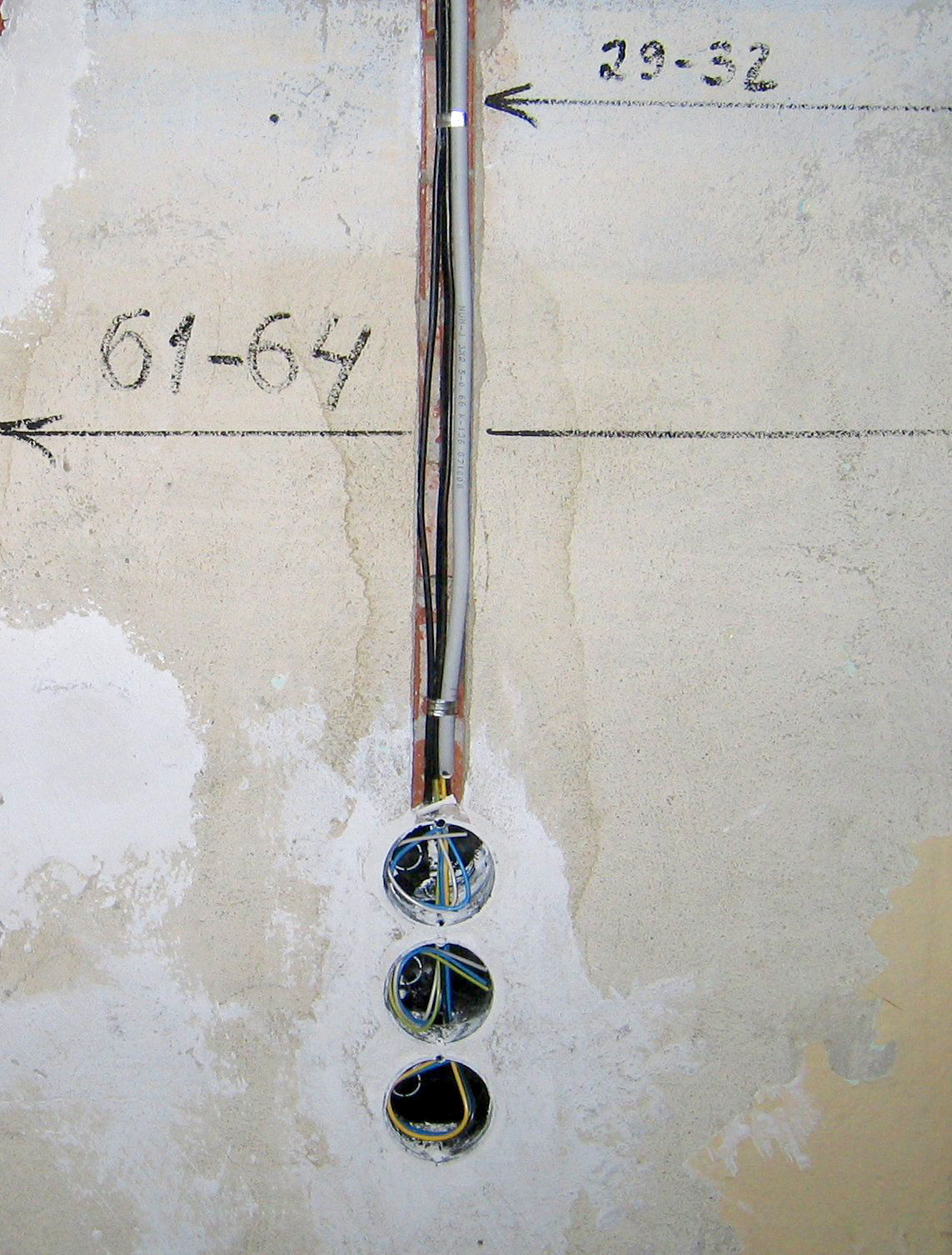

Подготовка к прокладке кабеля
Необходимо обязательно учесть, на какую конструкцию будет производиться монтаж, прежде чем устанавливать розетку в гипсокартон, необходимо учесть, на какую конструкции она будет монтироваться.
- По выравниваемой стене.
- Внутри гипсокартонной перегородки.
В этом случае вся проводка будет проведена, как скрытая. То есть в теле бетонной или кирпичной стены делаются штробы, куда закладывается электрический кабель. Его концы выводятся на определенном уровне в необходимых местах. После чего канавки штукатурятся.
При этом штробы должны иметь направление вертикальное и горизонтальное. Вертикальные каналы делаются в любом месте стены, горизонтальные около пола или под потолком на расстоянии 10-15 см от обозначенных поверхностей
Обратите внимание, что необходимо будет учесть место выхода концов провода
Здесь важно, чтобы они не попали под металлический прямой подвес
Внутри перегородки
Алгоритм проводимых работ, чтобы установить розетки в гипсокартон, таков:
- Возводится каркас из металлических профилей.
- С одной стороны он закрывается ГКЛ листами.
- Теперь надо провести электрический кабель. Для этого в стоечных профилях дрелью делаются отверстия. Высота проводки определятся согласно требованиям эксплуатации. К примеру, европейские стандарты – это 30 см над уровнем пола. Для российских потребителей это некритичный показатель. Так что выбираем высоту на свое усмотрение, чтобы было просто удобно.
- Провода лучше вставить в защитный гофрированный шланг. Это убережет их от быстрого износа, ведь соприкосновение с металлическим профилем при вибрациях здания ни к чему хорошему не приведет.
- Теперь в подготовленные отверстия проводится электрический кабель со шлангом. Именно здесь и надо их закрепить. Можно для этих целей использовать медную проволоку, но лучше пластиковые хомуты.
При монтаже проводов необходимо обратить внимание на контур укладки кабеля
Очень важно, чтобы он не проходил рядом с установленными саморезами. Поэтому лучше или изменить место прокладки, или плоскогубцами удалить кончик крепежа. Поэтому лучше или изменить место прокладки, или плоскогубцами удалить кончик крепежа
Поэтому лучше или изменить место прокладки, или плоскогубцами удалить кончик крепежа.
И последний этап – обшивка перегородки. При этом на самих ГКЛ лучше нанести схему прокладки электрического кабеля. Это упростит монтаж розетки в гипсокартон своими руками.
Необходимые для работы материалы и инструменты
Перед началом работы подготовьте следующие инструменты и принадлежности:
- Дрель электрическая или шуруповерт
- Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
- Фигурная отвертка
- Индикаторная отвертка
- Уровень (можно небольшой длины)
- Строительный маркер (обычный карандаш)
- Рулетка
- Канцелярский нож
- Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.
Разметка стен под электрооборудование
Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.
Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.
Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.
Подготовка отверстия для подрозетника
Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии.
Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток.
Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.
При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.
Монтаж подрозетников
Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.
Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.
При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.
Электромонтажные работы
Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.
Перед монтажом разбирают розетку и снимают все пластмассовые детали.
Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.
К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.
Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.
Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.
Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.
Как установить, если вы не знаете где профили
Вы могли забыть или вовсе не знать, когда следует вырезать отверстия под розетки, штукатуры-маляры могли сделать свою работу на день раньше. На самом деле причин может быть масса. Итог – вы стоите перед стеной и не видите саморезов, которые говорили бы вам о том, где проходят профили. Тем не менее, в таком случае вы должны знать приблизительное место выведения силового кабеля и расположение будущего выключателя или розетки.
Обычный магнит подскажет вам, где находится профиль
Дополнительный инструмент – магнит. Обычный магнит от динамика, которым вы с легкостью сможете определить место, где проходит профиль, а где его нет. Пользуясь полученными данными вы сможете сделать разметку и установить розетку так, как будто стена еще не зашпаклевана.
Полезный совет: для того, чтобы знать, где нужно установить розетку, можно до прикрепления листа ГКЛ сделать отверстие в нужном месте и вывести в него заизолированный кусок кабеля. В таком случае вы никогда не забудете и не потеряете это место, даже после финишного покрытия.
Монтаж розеток и выключателей
Вся предварительная работа выполнена, можно начинать монтаж розеток и выключателей. Вы можете установить обычные розетки или тройные.
Монтаж тройной розетки не многим отличается и не станет большой проблемой. На инструктирующем видео детально показаны этапы и детали установки.
Изначально, установка розеток в гипсокартон требует проделывания отверстий в гипсокартонной обшивке, в которые потом и будут крепиться подрозетники из пластика.
Для этого нужно отмерять и отметить на гипсокартоне, в соответствии со схемой, где будут располагаться отверстия.
Сделать специальные отверстия можно с помощью дрели и специальной насадки фреза (как она выглядит и как правильно с ней работать можно увидеть на видео).
После чего — аккуратно вытягиваем провода наружу через отверстия.
Пластиковое крепление, так называемый подрозетник, это небольшое устройство, которое вставляют в отверстия с выведенным проводом, а после — к нему крепится сама розетка.
Перед установкой подрозетника нужно в нем прорезать отверстия для провода. После его установки, проверяем уровнем — верно ли его расположение.
Если все нормально, то закрепляем устройство винтами.
Если установка подрозетника выполнена правильно, можно продолжать работу. Монтаж розетки в гипсокартон также не будет сложным, даже если вы решите всю работу проделать сами.
На видео детально показано и рассказано о том, как правильно проделывать данную работу.
Прежде чем заняться установкой, обязательно нужно проверить отсутствие тока. Чтобы это сделать, вам понадобится специальная отвертка с индикатором.
Отделив пластиковые детали, нужно снять винты на части с клеммами. После чего подводим и фиксируем провода с клеммами.
Если у вас кабель с тремя жилами, то провод для заземления подводим к контакту посредине.
Только после выполнения вышеописанной работы, можно вставить розетку в подрозетник и закрепить с помощью специальных «лапок» или винтов.
Если работа проведена успешно и неполадок в соединениях не найдено, то крепится пластиковая часть розетки и защитная крышка, как указано на видео.
На этом установка розеток в гипсокартон завершена.
Монтаж выключателя мало чем отличается от подключения розетки. Также выводим провода через проделанное отверстие и проводим их через установленный специальный пластиковый стакан.
С выключателя снимаем пластиковую часть и оставляем металлическую рамку с клеммной частью.
После чего к клеммам подсоединяем провода, которые следует как можно сильнее закрепить, поскольку при слабом контакте гнездо может нагреваться.
Затем крепим винтами к гипсокартону металлическую рамку и надеваем пластиковые элементы. Таким образом монтаж выключателя завершен.
Однако могут возникнуть непредвиденные ситуации при установке розетки или выключателя, такие, как обнаружение недостаточного места, после проделывания отверстия в гипсокартоне.
Если заминки вызваны профилем под плинтус, то в таком случае следует использовать стамеску или обычную отвертку, которой можно простукать по окружности отверстия, а затем, не спеша, плоскогубцами удалить лишнее.
