На сколько ампер ставить вводной автомат в частный дом

Содержание

Формула расчета мощности по току и напряжению

Сечение проводника, мм кв. Допустимая мощность нагрузки, Вт Номинал выключателя, А
Медь Алюминий 220 А, 1 фаза 380 В, 3 фазы
1,5 2,5 2 200 5 300 10
2,5 4 4 400 10 500 20
4 6 5 500 13 200 25

Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:

  • S = U *I;
  • P = U * I * cos ϕ;
  • Q = U * I * sin ϕ.

Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.

Активная нагрузка

Активная нагрузка

Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.

Емкостная нагрузка

Соотношение энергий

В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.

При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.

Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.

Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.

Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.

В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.

Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.

Какой автомат поставить на 15 кВт

Расчет автомата по мощности 380

Расчет сечения провода по нагрузке

Автомат или дифференциальный автомат: как отличить и что выбрать

Коэффициент мощности нагрузки

Расчет тока по мощности и напряжению

Критерии выбора

Каждая электрическая сеть, внутридомовая или внутриквартирная, индивидуальна и имеет свои особенности. Типовых решений по установке автоматических выключателей нет

При выборе устройства важно учитывать все критерии выбора, в противном случае возможно создание аварийной ситуации

Принцип устройства внутриквартирной разводки

Принципиальная схема разводки электропроводки в квартире шлейфом

Внутренние электрические кабели обладают разветвленной структурой под названием – графа без циклов. Благодаря такому принципу построения удается оснастить защитными функциями все виды цепей.

Такой подход позволили повысить устойчивость всей системы при создании аварийной ситуации, а также упрощает процесс ликвидации поломки. Также осуществляется равномерное распределение нагрузки.

Суммарная мощность электроприборов

Максимально возможная и допустимая нагрузка на цепь наблюдается при одновременном включении всех электрических приборов в квартире. Для вычисления этого показателя достаточно просто просуммировать общую потребляемую электроэнергию за единицу времени.

Существуют линии, для которых одновременная работа всех устройств не представляется возможной. Порой дома специально оснащаются системами, которые блокируют работу мощных устройств.

Выбор сечения жил

Таблица выбора сечения жил электропроводки

Прежде чем устанавливать силовой электрический кабель от распределительного щитка, нужно обязательно вычислить мощность всех электроприборов. Площадь сечения любого ответвления выбирают по таблице расчета с учетом материала изготовления проводки, например, меди и алюминия.

Производители электрических кабелей к своей продукции прилагают максимально подробные справочные материалы. Если же по каким-то причинам сведения отсутствуют, нужно обратиться к данным из справочника под названием «Правила устройства электрооборудования».

Порой потребители, чтобы себя обезопасить, выбирают не минимально допустимую площадь сечения, а с небольшим запасом. Это бывает оправдано по следующим причинам:

  • Начало работы электрических приборов с мощными электродвигателями, что дает сильные стартовые токи. Этот процесс сопровождается сильной просадкой напряжения, которая может привести к серьезным поломкам в электронике стиральных машин, кондиционеров и т.д. Чем толще проводимый кабель, тем меньше будут скачки напряжения.
  • Продолжительная эксплуатация толстого кабеля, который периодически подвергается предельно допустимым нагрузкам. Прокладывать в квартире проводку заново – дело хлопотное, особенно если в комнатах уже сделан качественный ремонт.
  • Большая пропускная способность позволяет подключать к ветвям сети новые электрические приборы. Например, на кухне можно установить электрический духовой шкаф или морозильную камеру.

Блокировка при коротком замыкании

Не менее важной функцией выключателя является блокировка при коротком замыкании. В случае подгорания проводки в любом электрическом приборе, происходит оголение токоведущих частей, при соприкосновении которых образуется электродуга, обладающая способностью приведения в действие любого осветительного оборудования.

Вторым узлом прибора является электромагнитный, который мгновенно реагирует на резкое повышение напряжения, в результате чего боек активизирует рычаг, размыкающий контакт сети.

Разрыв контакта внутри автомата приводит к образованию своей электродуги. Чтобы её ликвидировать предусмотрена камера из решеток, предназначенная для дробления и тушения высокотемпературного пламени.

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей

Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Сигнальные элементы

У обычного автоматического выключателя существует всего два положения:

включено

отключено

У некоторых моделей присутствует третье — аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.

Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.

В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.

Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней.

А вот для РЩ-0,4кв в подъезде, она не помешает.

Еще один цветной «глазок», который может присутствовать в автомате, расположен в подвижной части отключающего рычажка.

Заметьте, что это не просто надпись ON или OFF, которая показывает включен аппарат или выключен. Это цветной сигнальный элемент демонстрирующий реальное положение контактов. Замкнуты они или разомкнуты.

Если автомат выключен и его «язычок» находится внизу, то полосочка зеленая. Это говорит о том, что контакты действительно разорвались.

В том случае, если сигнальный элемент не поменял свой цвет, значит контакты на самом деле не разошлись (прикипели, сварились и т.д.).

Такое хоть и редко, но тоже встречается.

Опасность несоответствия проводников сетевой нагрузке

Грамотный выбор автомата по мощности является важной задачей при создании, ремонте и расширении сети электрических коммуникаций. Ошибки при выборе устройства защиты делают схему уязвимой для резких скачков напряжения.

Однако наряду с выбором оптимально подходящего автоматического выключателя, не менее важен верный расчёт сечения проводника

Если электропроводка имеет недостаточную пропускную способность, при повышении нагрузки и выхода её за номинальные показатели, коммуникации начинают ощутимо нагреваться. Критическое повышение температуры провоцирует плавление изоляционного слоя и возникновение пожара.

Однако наряду с выбором оптимально подходящего автоматического выключателя, не менее важен верный расчёт сечения проводника. Если электропроводка имеет недостаточную пропускную способность, при повышении нагрузки и выхода её за номинальные показатели, коммуникации начинают ощутимо нагреваться. Критическое повышение температуры провоцирует плавление изоляционного слоя и возникновение пожара.

Сгоревшая от короткого замыкания изоляцияИсточник irp-cdn.multiscreensite.com

Для наглядности, приведём пример показывающий опасность, которая возникает, когда сечение проводника не соответствует мощности потребления приборов, подключённых в сеть. Предположим, что была приобретена квартира в доме старой постройки и к электрическим коммуникациям были подключены бытовые приборы современного образца, с высоким потреблением энергии.

Посчитав суммарную мощность, хозяева получили 5 киловатт общей нагрузки. Этот показатель примерно равен 23 амперам. Логичной кажется монтаж автоматического выключателя на 25 ампер. Вроде бы, подбор автомата по мощности выполнен верно и коммуникации готовы к безопасному использованию.

Однако в момент подключения всех устройств, через непродолжительное время в квартире наблюдается запах горелого изоляционного слоя и задымление. Если срочно не обесточить сеть, неизбежно возгорание проводки. При этом защитный автомат бездействует, поскольку номинальная мощность, на которую он рассчитан, не превышена.

При возгорании изоляционного слоя возникает короткое замыкание, на которое автомат среагирует и отключит питание. Но будет уже поздно, поскольку пламя уже возникло и начало распространяться по квартире.

Расчёт автомата по мощности калькулятор – пример

Если разобраться в причинах, то выясниться, что старая проводка имела поперечное сечение в полтора квадратных миллиметров. Такой кабель рассчитан на максимальный ток в 19 ампер, соответственно он не способен выдерживать нагрузку современных бытовых приборов.

Для облегчения вычислений мы приводим таблицу типовых значений для проводников из меди и алюминия. В таблице также учитываются и способы прокладки проводки, от них во многом зависит окончательное сечение проводников.

Ток, мощность и способ укладкиИсточник cstor.nn2.ru

Как выбрать автоматический выключатель

Мы рассмотрели популярных производителей электроавтоматов, а теперь пришло время разобраться, как же правильно выбрать подходящий именно для вас вариант. Большинство неопытных покупателей считают, что нужно просто купить прибор, рассчитанный на высокое напряжение номинального тока, и дело с концом. Однако это — самая грубая ошибка, какую только можно допустить. Дело в том, что при наличии перегрузки в электроцепи при использовании такого оборудования ее разрыва просто не произойдет, так как устройство рассчитано на совершенно другие значения номинального тока. Размыкание цепи случится только при наличии короткого замыкания, а при условии выше может произойти возгорание, и все закончится плачевно.

Точно так же нельзя брать и устройство, рассчитанное на слишком малую мощность. При наличии такого оборудования будут постоянно происходить внезапные отключения при работе с несколькими бытовыми электроприборами — потребителями тока. Это, в свою очередь, приведет к быстрому выходу автомата из строя.

Маркировка электроавтоматов

Словом, чтобы не допустить ошибки, нужно учитывать определенные аспекты при выборе автомата. Выбирать его рекомендуют, ориентируясь на сечение проводов. А последний параметр определяется в зависимости от мощности всех устройств, которые будут использоваться в квартире.

Итак, что оцениваем?

Подборка автомата по мощности

  1. Уровень нагрузки (предположительно). Зависит от мощности используемых приборов и связан с сечением провода. При суммарной нагрузке 5 кВт нужно выбирать показатель на 25 А.
  2. Сечение проводов. Варьируется в пределах 1,5-35 квадратных мм. Для самых тонких проводов нужен автомат с показателем не менее 10 А, а для 35 — не менее 80 А. Сечение проводки легко определить по специальной маркировке на проводе с оплеткой либо замерив диаметр зачищенного провода без защитной оболочки.
  3. Число жил. Если внутри провода их несколько, то номинальные значения устройства будут теми же, что и при использовании провода с одной жилой, однако конструкция самого электроавтомата будет другой — нужно брать тот, где есть возможность подключить несколько контактов.
  4. Условия эксплуатации. Да, они тоже имеют значение, так как даже при одинаковом сечении провода, но разных условиях его прокладки номинал срабатывания прибора будет отличаться. Для кабеля с минимальным сечением 1,5 мм квадратных, который находится внутри стены, подойдет автомат на 10 А. А если такой же кабель находится в пластиковом коробе, то для него подойдет автомат на 16 А.
  5. Скорость реагирования на повышение мощности. В квартире нужно использовать автоматы класса В, которые отключаются моментально. В коттедже можно поставить прибор класса С, который среагирует чуть позже. А в мастерских и гаражах лучше использовать автоматы с маркировкой D.

И, конечно, значение имеет и производитель. Лучше купить чуть более дорогое устройство, но от надежного бренда, чем дешевое, но неясно, насколько долго оно прослужит и насколько оно безопасно, так как информации о бренде просто нет.

Онлайн расчет автомата по мощности

Данный онлайн калькулятор позволяет произвести расчет автоматического выключателя для защиты бытовой электрической сети или электродвигателя по мощности. (Подробнее о принципе работы и характеристиках автоматов см

статью Автоматические выключатели).ВАЖНО! Помните, что для защиты бытовой электросети необходимо применять автоматические выключатели с характеристикой срабатывания «C», а для защиты электродвигателей — с характеристикой срабатывания «D». Подробнее о характеристиках автоматических выключателей читайте здесь

Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя. Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных.

Инструкция по использованию калькулятора расчета автомата:

  1. Выбираем тип защищаемого электрооборудования: бытовая электросеть — в случае если расчет производится для автомата который будет защищать электропроводку дома или квартиры; электродвигатель — в случае если расчет производится для автомата который будет защищать электродвигатель.
  2. Указываем мощность электродвигателя или бытовой электросети (вкилоВаттах! 1килоВатт=1000Ватт), для бытовой сети дополнительно выбираем тип указанной мощности: «Максимальная разрешенная к использованию мощность» — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; «Суммарная мощность всех электроприборов которые будут подключаться в электросеть» — в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире); «Мощность конкретного электроприбора» — в случае если указанная мощность относится к одному электроприемнику который будет защищать рассчитываемый автоматический выключатель (например, мощность стиральной машины если на нее будет устанавливаться отдельный автомат), либо суммарная мощность группы электроприемников включение которых происходит одновременно (например ряд светильников включаемых одновременно одним выключателем);
  3. Выбираем напряжение сети 220 Вольт — для однофазной сети, либо 380 Вольт — для трехфазной.
  4. Нажимаем кнопку «РАССЧИТАТЬ»

В результате расчета мы получаем требуемый стандартный номинальный ток автоматического выключателя который сможет обеспечить надежную защиту электросети и электрооборудования.

Так же не забывайте, что помимо представленного онлайн расчета автомата по мощности, вы можете произвести выбор автоматического выключателя для защиты электросети самостоятельно руководствуясь этой методикой, а для защиты электродвигателя можно выбрать автоматический выключатель по току рассчитав ток электродвигателя с помощью онлайн калькулятора или выбрав его из таблицы технических характеристик электродвигателей, а затем принять ближайшее большее стандартное значение номинального тока автомата:

Стандартными значениями номиналов автоматов являются:

0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 и т.д.

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Источник

Сигнальные элементы

У обычного автоматического выключателя существует всего два положения:

включено

отключено

У некоторых моделей присутствует третье — аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.

Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.

В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.

Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней.

А вот для РЩ-0,4кв в подъезде, она не помешает.

Еще один цветной «глазок», который может присутствовать в автомате, расположен в подвижной части отключающего рычажка.

Заметьте, что это не просто надпись ON или OFF, которая показывает включен аппарат или выключен. Это цветной сигнальный элемент демонстрирующий реальное положение контактов. Замкнуты они или разомкнуты.

Если автомат выключен и его «язычок» находится внизу, то полосочка зеленая. Это говорит о том, что контакты действительно разорвались.

В том случае, если сигнальный элемент не поменял свой цвет, значит контакты на самом деле не разошлись (прикипели, сварились и т.д.).

Такое хоть и редко, но тоже встречается.

Какой автомат покупать?

Самое главное что вы должны запомнить – все эти линейки от бюджетной до премиум серии одинаково хорошо срабатывают при КЗ и надежно защищают вашу эл.проводку. А значит и смысла переплачивать здесь никакого нет.

Не нужно стремиться за сверхнадежностью и сверхбезопасностью там, где она вовсе и не нужна. Большинству мастеров и менеджеров в магазинах выгоднее всучить вам как можно более дорогое изделие.

При этом каждый будет нагонять свои страхи про “безопасность”, на чистом глазу утверждая, что только такой автомат спасет вас на 100% и никакой другой. Не верьте этому, производители не выпускали бы более дешевые механизмы с намного худшими показателями качества, так как просто побоялись бы нарваться на тысячи судебных исков от грамотных потребителей.

Выход из строя в 90% случаев происходит вследствие человеческого фактора (не дожал или пережал контакт, использовал алюминиевый провод и т.п.).

После сборки каждый автомат (дешевый и дорогой) проходит несколько этапов проверки. Бракованные изделия, имеющие отклонения от номинальных показателей, в любом случае отсеиваются.

Поэтому для своей квартиры можете смело брать автоматы самой бюджетной линейки любого зарекомендовавшего себя бренда. Это будет гораздо дешевле, а служить автоматы будут также, как и дорогие.

https://youtube.com/watch?v=0rzyPf64Qlo%3F

Принцип работы

Благодаря своей основной функции – автоматическому срабатыванию, устройство вкратце называют «автомат».

Принцип действия прибора состоит в следующем:

  • во-первых, он защищает электрическую цепь от перенапряжения, возникающего от подключения большого количества электроприборов. Например, если включить одновременно духовку, электрочайник и микроволновку, то через некоторое время проводка нагреется, и обмотка начнет плавиться, что может привести к воспламенению и обрыву контакта в стене. А для восстановления электроцепи вам придется штробить стену, и прокладывать заново проводку;
  • во-вторых, в случае короткого замыкания осуществляет блокировку.

Выбор автомата по мощности нагрузки

Для выбора автомата по мощности нагрузки необходимо рассчитать ток нагрузки, и подобрать номинал автоматического выключателя больше или равному полученному значению. Значение тока, выраженное в амперах в однофазной сети 220 В., обычно превышает значение мощности нагрузки, выраженное в киловаттах в 5 раз, т.е. если мощность электроприемника (стиральной машины, лампочки, холодильника) равна 1,2 кВт., то ток, который будет протекать в проводе или кабеле равен 6,0 А(1,2 кВт*5=6,0 А). В расчете на 380 В., в трехфазных сетях, все аналогично, только величина тока превышает мощность нагрузки в 2 раза.

Можно посчитать точнее и посчитать ток по закону ома I=P/U —  I=1200 Вт/220В =5,45А. Для трех фаз напряжение будет 380В.

Можно посчитать еще точнее и учесть cos φ — I=P/U*cos φ.

Косинус фи возьмем из таблицы 6.12 нормативного документа СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»

Таблица 1. Значение Cos φ в зависимости от типа электроприемника

Тип электроприемника cos φ
Холодильное  оборудование
предприятий торговли и
общественного питания,
насосов, вентиляторов и
кондиционеров воздуха
при мощности
электродвигателей, кВт:
до 1 0,65
от 1 до 4 0,75
свыше 4 0,85
Лифты и другое
подъемное оборудование
0,65
Вычислительные машины
(без технологического
кондиционирования воздуха)
0,65
Коэффициенты мощности
для расчета сетей освещения

следует принимать с лампами:
люминесцентными 0,92
накаливания 1,0
ДРЛ и ДРИ с компенсированными ПРА 0,85
то же, с некомпенсированными ПРА 0,3-0,5
газосветных рекламных установок 0,35-0,4

Примем наш электроприемник мощностью 1,2 кВт. как бытовой однофазный холодильник на 220В, cos φ примем из таблицы 0,75 как двигатель от 1 до 4 кВт.
Рассчитаем ток I=1200 Вт / 220В * 0,75 = 4,09 А.

Теперь самый правильный способ определения тока электроприемника — взять величину тока с шильдика, паспорта или инструкции по эксплуатации. Шильдик с характеристиками есть почти на всех электроприборах.

Автоматические выключатели EKF

Общий ток в линии(к примеру розеточной сети) определяется суммированием тока всех электроприемников. По рассчитанному току выбираем ближайший  номинал автоматического автомата в большую сторону. В нашем примере для тока 4,09А это будет автомат на 6А.

https://youtube.com/watch?v=J3H4LboUzq8

По мощности нагрузки более правильно выбирать сечение проводника. Требования по выбору изложены в основном нормативном документе для электриков под названием ПУЭ (Правила Устройства Электроустановок), а точнее в главе 1.3. В нашем случае, для домашней электросети, достаточно рассчитать ток нагрузки, как указано выше, и в таблице ниже выбрать сечение проводника, при условии что полученное значение ниже длительно допустимого тока соответствующего его сечению.

Для чего служит автомат

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

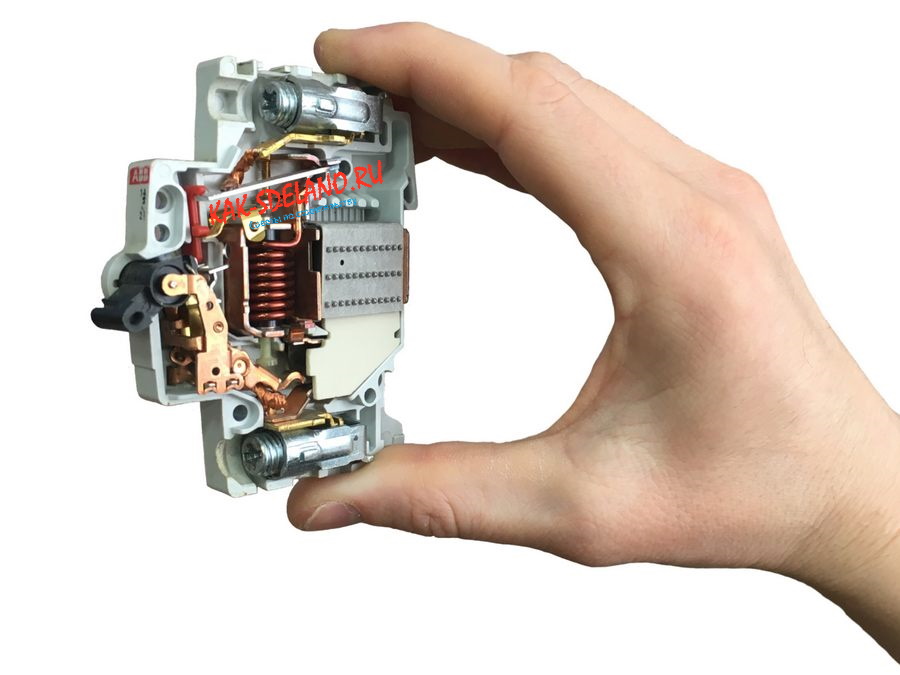

Автоматический выключатель в разрезе

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.
