32 ампера это сколько киловатт

Содержание

Какая взаимосвязь между показателями силы тока, напряжения и потребляемой мощности?

Для начала – буквально несколько слов о природе этих величин.

Напряжение – это разность электрических потенциалов между двумя точками цепи. А потенциал, упрощенно – количество заряда, то есть, по сути, показатель энергии в данной точке. Измеряется в вольтах (В).
При наличии разности потенциалов (то есть напряжения) при замыкании цепи по ней начинает протекать ток – направленное движение электрически заряженных частиц. Показатель силы тока – это количество заряда, прошедшее через какую-то точку в единицу времени (в секунду). Единицы измерения — амперы (А).
Наконец, конечная цель электрического тока в приборах и устройствах – это выполнение определенной работы, связанной либо с перемещением самого заряда, либо с преобразованием в другие виды энергии – тепловую, кинетическую, волновую и т.п. Количество этой работы, выполненное за единицу времени (за секунду), как раз и является электрической мощностью. Единица измерения – ватт (Вт).

Для любой из упомянутых величин имеются производные величины, показывающие десятичную разрядность. Весь «спектр» знать необязательно, но в наиболее часто используемых — разбираться надо:

микро…(мк или µ) — n×0.000 001
милли…(м) — n×0.001
кило… (к) — n×1 000
мега… (М) — n×1 000 000

Например, показатель мощности в 3.2 кВт – не что иное, как 3200 Вт

При проведении расчетов все величины должны быть приведены к одинаковым по десятичному разряду производным. Обычно на бытовом уровне оперируют «чистыми» величинами, и только показатель мощности, если он достаточно высокий, указывают в результате в киловаттах.

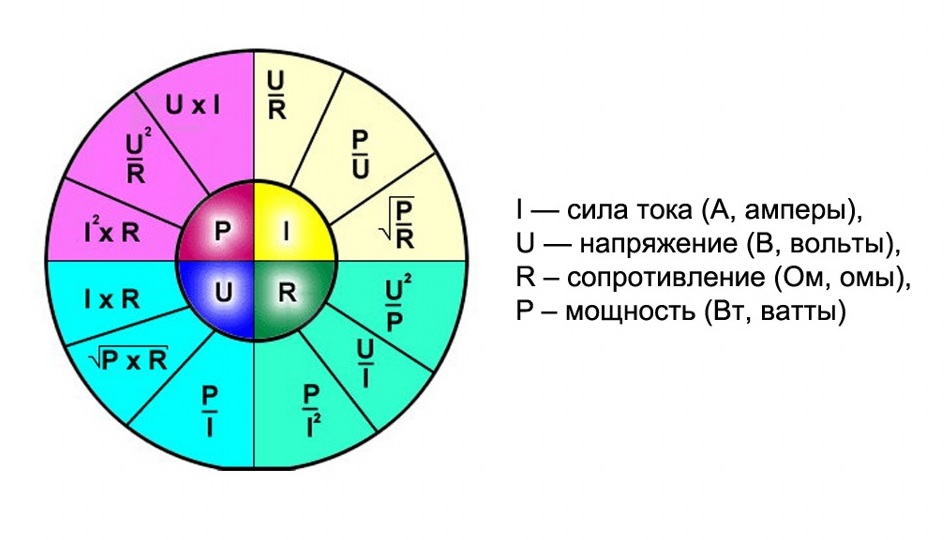

Взаимосвязь этих трех величин в упрощенном виде для цепи постоянного тока описывается следующей формулой:

P = U × I

где:

P — мощность, Вт;

U — напряжение, В;

I — сила тока, А.

Как видно, провести расчет, зная эту формулу – труда не составит.

Как выбрать?

Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.

Мощность стиральной машины P можно найти в паспорте или на задней стенке. Обычно она равняется 2-3,5 КВт (2000-3500 Вт). Далее выводим формулу I = P/U и после расчета получаем необходимую величину. Она составляет 9-15,9 А. Округляем полученное значение до ближайшего большего числа, то есть предельная сила тока равна 16 Ампер (для мощных машинок). Теперь выбираем автомат защитного отключения по найденной силе тока.

Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.

Дадим несколько общих советов по выбору устройств защиты.

Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.

Теперь выбранный прибор нужно подключить.

Особенности выключателей

Автоматические выключатели изготовлены из материалов, которые совершенно безвредны для здоровья человека. Самозатухающий термопласт используется при изготовлении корпуса прибора. Он способен выдерживать очень высокие температуры. Его контакты сделаны из медных пластинок, посеребренных для лучшего контакта и долговечности.

В конструкции автоматического выключателя присутствует специальное тепловое реле, которое срабатывает при превышении нормы проходящего тока, и электрическая цепь размыкается, не доводя до короткого замыкания. Чем выше показатель тока, тем быстрее скорость срабатывания автомата. Счет идет на доли секунды.

Сфера использования автоматических выключателей весьма обширна и распространяется от установки их во вводных электрических щитках до щитов распределения квартир или домов. Для использования автоматических выключателей выпускаются специальные распределительные щиты с уже установленными DIN-рейками на необходимое количество автоматов. Покупателю требуется только выбрать тот, который отвечает его пожеланиям, и установить щиток в квартире или в доме.

Несмотря на всю кажущуюся простоту использования автоматических выключателей, подключение автомата 16 ампер лучше доверить специалисту.

По номинальному току автоматические выключатели различаются как по силе тока (номинал от 1А до 6300А), так и по нагрузке на цепь (220В, 380 и 400В). Кроме того, выключатели принято различать по скорости срабатывания.

Расчет мощности автомата

Автоматический выключатель нужно выбирать таким образом, чтобы он максимально подходил по мощности к подключаемому электроприбору. Простыми словами, если вы устанавливаете электрический котел на 6 кВт, то и автомат нужно выбирать подходящей мощности.

Для этого нужно сначала узнать, а сколько же выдержит тот или иной автомат, например, на 16 или 32 Ампера. Для этого можно воспользоваться одной простой формулой и перемножить напряжение в сети на номинал автомата. Если сеть 220 Вольт, а автомат 16 Ампер, то мы умножаем 220*16 и получаем мощность, которую способен выдерживать автоматический выключатель. В данном случае это примерно 3,5 кВт.

Как видно, многое из подбора мощности автоматического выключателя связано с напряжением в сети. То есть, 220 или 380 Вольт играют очень большое значение, так как на каждую фазу нагрузка распределяется равномерно, а не на две. Для наглядности внизу будет приведена таблица, по которой можно легко рассчитать мощность автоматического выключателя.

Примеры перевода ампер в киловатты

Преобразование ампер в киловатты — довольно простая математическая операция.

Бывает так, что на этикетке электроприбора присутствует значение мощности в кВт. В этом случае придется киловатты переводить в амперы. При этом I = P : U = 1000 : 220 = 4,54 А. Справедливо и обратное — P = I х U = 1 х 220 = 220 Вт = 0,22 кВт

Существует также много онлайн – программ, где нужно всего-навсего ввести известные параметры и нажать соответствующую кнопку.

Пример №1 — перевод А в кВт в однофазной сети 220В

Перед нами стоит задача: определить предельную мощность, допустимую для автоматического выключателя однополюсного с номинальным током 25 А.

Применим формулу:

P = U х I

Подставив значения, которые известны, получим: P = 220 В х 25 А = 5 500 Вт = 5,5 кВт.

Это обозначает, что к этому автомату могут быть подключены потребители, общая мощность которых не выходит за пределы 5,5 кВт.

По такой же схеме можно решить вопрос подбора сечения провода для электрочайника, потребляющего 2 кВт.

В этом случае I = P : U= 2000 : 220 = 9 А.

Это совсем маленькое значение. Нужно серьезно подойти к выбору сечения провода и материалу. Если отдать предпочтение алюминиевому, он выдержит только слабые нагрузки, медный с такого же диаметра будет мощнее в два раза.

Подробнее о выборе нужного сечения провода для устройства домашней проводки, а также правила вычисления сечения кабеля по мощности и по диаметру мы разбирали в следующих статьях:

Сечение провода для домашней проводки: как правильно произвести расчет
Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку
Как определить сечение провода по диаметру и наоборот: готовые таблицы и расчетные формулы

Пример №2 — обратный перевод в однофазной сети

Усложним задачу — продемонстрируем процесс перевода киловатт в амперы. Имеем какое-то число потребителей.

Среди них:

четыре лампы накаливания каждая по 100 Вт;
один обогреватель мощностью 3 кВт;
один ПК мощностью 0,5 кВт.

Определению суммарной мощности предшествует приведение величин всех потребителей к одному показателю, точнее — киловатты следует перевести в ватты.

Розетки, АВ в своей маркировке содержат амперы. Для непосвященного человека сложно понять, отвечает ли нагрузка по факту расчетной, а без этого невозможно правильно выбрать предохранитель

Мощность обогревателя равна 3 кВт х 1000 = 3000 Вт. Мощность компьютера — 0,5 кВт х 1000 = 500 Вт. Лампы — 100 Вт х 4 шт. = 400 Вт.

Тогда обобщенная мощность: 400 Вт + 3000 Вт + 500 Вт = 3 900 Вт или 3,9 кВт.

Такой мощности соответствует сила тока I = P : U = 3900Вт : 220В = 17,7 А.

Из этого вытекает, что приобрести следует автомат, рассчитанный на номинальный ток не меньше, чем 17,7 А.

Наиболее соответствующим нагрузке мощностью 2,9 кВт является автомат стандартный однофазный 20 А.

Пример №3 — перевод ампер в кВт в трехфазной сети

Алгоритм перевода ампер в киловатты и в обратном направлении в трехфазной сети отличается от сети однофазной только формулой. Допустим, нужно высчитать, какую же наибольшую мощность выдержит АВ, номинальный ток которого 40 А.

В формулу подставляют известные данные и получают:

P = √3 х 380 В х 40 А = 26 296 Вт = 26,3кВт

Трехфазный АБ на 40 А гарантировано выдержит нагрузку 26,3 кВт.

Пример №4 — обратный перевод в трехфазной сети

Если мощность потребителя, подключаемого к трехфазной сети, известна, ток автомата вычислить легко. Допустим, имеется трехфазный потребитель мощностью 13,2 кВт.

В ваттах это будет: 13,2 кт х 1000 = 13 200 Вт

Далее, сила тока: I = 13200Вт : (√3 х 380) = 20,0 А

Получается, что этому электропотребителю нужен автомат номиналом 20 А.

Для однофазных аппаратов существует следующее правило: один киловатт соответствует 4,54 А. Один ампер — это 0,22 кВт или 220 В. Это утверждение — прямой результат, вытекающий из формул для напряжения 220 В.

Переводим ампер в киловатты и наоборот (трёхфазная сеть 380В)

Методика расчётов по переводу ампер в киловатты и наоборот в трёхфазной сети схожа с методикой расчётов для однофазной электрической сети. Разница лишь в формуле для расчёта.

Для определения потребляемой мощности в трёхфазной сети используется следующая формула:

P = √3*U*I

где: P – мощность, Вт (ватт);

U – напряжение, В (вольт);

I – сила тока, А (ампер);

Представим, что необходимо определить мощность, которую способен выдержать трёхфазный автоматический выключатель с номинальным током 50А. Подставляем известные значения в формулу и получаем:

P = √3*380В*50А ≈ 32908Вт

Переводим ватты в киловатты путём деления 32908Вт на 1000 и получаем, что мощность равна примерно 32,9кВт. Т.е. трёхфазный автомат на 50А способен выдержать нагрузку мощностью 32,9кВт.

Ток автомата определяется по следующему выражению:

I = P/(√3*U)

Допустим, мощность трёхфазного потребителя равна 10кВт. Мощность в ваттах будет 10кВт*1000 = 10000Вт. Определяем силу тока:

I = 10000Вт/(√3*380) ≈ 15,2А.

Следовательно, для потребителя мощностью 10кВт подойдёт автомат с номиналом 16А.

Сколько киловатт выдержит автомат для силы тока 16 Ампер, на 25, 32, 40, 50, 63 Ампер?

Сколько киловатт нагрузки выдерживают автоматические выключатели для на 1, на 2, на 3, на 6, на 10, на 20 Ампер?

Те самые автоматы могут быть однополюсными, двухполюсными, трёхполюсными 4-х полюсными.

Виды подключения автоматов разные, напряжение в сети может быть и 220-ь Вольт и 380-т.

То есть в начале надо определиться с этими показателями.

Ампер, это единица измерения силы тока (электрического).

Достаточно Амперы умножить на Вольты чтобы выяснить сколько кВт выдерживает автомат.

Та самая мощность, это сила тока умноженная на напряжение.

Автомат 16-ь Ампер, напряжение в сети 220-ь Вольт, подключение однофазное, автомат однополюсной:

Выдержит нагрузку 16 х 220 = 3520 Ватт, округляем в меньшую сторону и получаем 3,5 кВт.

Автомат 25 Ампер, 25 х 220 = 5 500-т Ватт, округляем 5,5 кВт.

32-а Ампера 7040 Ватт, или 7-ь кВт.

50-т Ампер 11000-ь Ватт, или 11 кВт (киловатт).

Или можно воспользоваться специальными таблицами (при выборе автоматов) с учётом мощности и вида подключения, вот одна из них, для ознакомления.

Сколько киловатт выдерживают электроавтоматы для разных значений силы тока?

Сила тока указанная на автомате в Амперах, означает что тепловой расцепитель разомкнет цепь если ток в цепи станет больше этого значения -10 Ампер, 16 Ампер, 25 Ампер, 32 Ампера и т.д.

Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние являются вводными на квартиру или дом) За редким исключением, по согласованию с энергоснабжающей организацией, и при технической возможности, на частные домовладения (дома, коттеджи) могут ставится автоматы и большего номинала, но чаще домашние мастера сталкиваются с автоматами имеющими ток отсечки от 1 до 50 Ампер, вот их возможности и рассмотрим.

Автоматический выключатель на 1 Ампер выдерживает 200 Ватт. (0.2 кВт)

Автоматический выключатель на 2 Ампера выдерживает 400 Ватт. (0.4 кВт)

Автоматический выключатель на 3 Ампера выдерживает 700 Ватт. (0.7 кВт)

Автоматический выключатель на 6 Ампер выдерживает 1300 Ватт (1.3 кВт)

Автоматический выключатель на 10 Ампер выдерживает 2200 Ватт (2.2 кВт)

Автоматический выключатель на 16 Ампер выдерживает 3500 Ватт (3.5 кВт)

Автоматический выключатель на 20 Ампер выдерживает 4400 Ватт (4.4 кВт)

Автоматический выключатель на 25 Ампер выдерживает 5500 Ватт (5.5 кВт)

Автоматический выключатель на 32 Ампера выдерживает 7000 Ватт (7.0 кВт)

Автоматический выключатель на 40 Ампер выдерживает 8800 Ватт (8.8 кВт)

Автоматический выключатель на 50 Ампер выдерживает 11000 Ватт (11кВт)

Но это продолжительная нагрузка, при привышении которой автомат должен отключится. При коротком же замыкании автомат отключится и при гораздо меньшей мощности потребителя. За это отвечает уже электромагнитный расцепитель.

Значения мощности в киловаттах одинаковы и для однополюсных и для двухполюсных автоматов рассчитанных на одинаковую силу тока используемых в однофазной сети 220 вольт.

Сколько розеток можно подключить на один провод 2.5 квадрата?

Сразу же нужно отметить, что согласно ГОСТ Р 53315-2009 в жилых помещениях (квартиры и частные дома) разрешено делать электропроводку для розеток медным кабелем ВВГнгLS с сечением каждой жилы 2.5мм.кв.

Довольно часто в двух и даже в трехкомнатных квартирах на таком кабеле, идущем от распределительного щитка, установлено 15-20 розеток и это нормально. Розеток можно «повесить» на один кабель сколько угодно, ведь они не являются потребителями электрической энергии и не создают нагрузки на кабель. Каждая розетка (даже если несколько механизмов соединены шлейфом) при надежном подключении являются только проводником (также как и кабель).

Главным условием безопасной работы кабеля является чтобы суммарная потребляемая мощность потребителей (электроприборов, устройств), которые будут включены одновременно, не превысила порогового значения для данного кабеля.

ГОСТовский кабель с сечением жил 2.5 квадрата рассчитан на длительную передачу тока 25-27А, что равняется мощности электрических устройств 5.5-5.9кВт. Превышение этих показателей приводит к нагреву проводника и как результат – возможность возникновения пожара.

При необходимости подключить электроприборы с большей суммарной мощностью, рекомендуется розетки разделить на две или больше линий. Каждая группа, при этом, запитывается отдельным кабелем.

На сегодняшний день при наличии большого количества электротехники такой принцип используется в квартирах и домах при проектировании и устройстве электропроводки – отдельные линии прокладываются на кухню, в санузлы и в жилые помещения (зал, спальня, детская…).

Для энергоёмких электроприборов, таких, к примеру, как бойлер, стиралка, кондиционер, электроплита, духовой шкаф… прокладывается отдельная линия и устанавливается только одна розетка или прибор подключается напрямую к электро кабелю.

Каждая отдельная линия или розеточная группа должны быть защищены своим автоматическим выключателем или дифавтоматом.

Вывод: на один кабель сечением 2.5 квадрата можно подключить неограниченное количество розеток, с условием, что суммарная мощность подключенных к ним потребителей не будет превышать 5.5-5.9кВт. Но как показывает практика, максимальными нагрузками лучше не злоупотреблять и оставлять 20% запаса мощности для кабеля. Значит безопасной будет максимальная нагрузка на кабель 2.5 квадрата – 4.4 – 4.7кВт.

Выбираем автомат правильно

Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?

Наиболее распространенный правильный способ выбора автоматического выключателя таков:

определить сечение провода
по правилам устройства электроустановок найти ток, который допустим для такого сечения провода
выбрать подходящий по этим параметрам автомат

Например, имеется медный провод сечением 1,5 кв.мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.

Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.

Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.

По каким токам производят расчет автоматов

Функция автоматического выключателя состоит в защите электропроводки, подключенной после него. Основным параметром, по которому производят расчет автоматов, является номинальный ток. Но номинальный ток чего, нагрузки или провода?

Исходя из требований ПУЭ 3.1.4, токи уставок автоматических выключателей которые служат для защиты отдельных участков сети, выбираются по возможности меньше расчетных токов этих участков или по номинальному току приемника.

Расчет автомата по мощности (по номинальному току электроприемника) производят, если провода по всей длине на всех участках электропроводки рассчитаны на такую нагрузку. То есть допустимый ток электропроводки больше номинала автомата.

Также учитывается время токовая характеристика автомата, но про нее мы поговорим позже.

Например, на участке, где используется провод сечением 1 кв. мм, величина нагрузки составляет 10 кВт. Выбираем автомат по номинальному току нагрузки — устанавливаем автомат на 40 А. Что произойдет в этом случае? Провод начнет греться и плавиться, поскольку он рассчитан на номинальный ток 10-12 ампер, а сквозь него проходит ток в 40 ампер. Автомат отключится лишь тогда, когда произойдет короткое замыкание. В результате может выйти из строя проводка и даже случиться пожар.

Поэтому определяющей величиной для выбора номинального тока автомата является сечение токопроводящего провода. Величина нагрузки учитывается лишь после выбора сечения провода. Номинальный ток, указанный на автомате, должен быть меньше максимального тока, допустимого для провода данного сечения.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Например, допустимый ток для медного провода сечением 1,5 кв. мм, составляет 19 ампер. Значит, для данного провода выбираем ближайшее значение номинального тока автомата в меньшую сторону, составляющее 16 ампер. Если выбрать автомат со значением 25 ампер, то проводка будет греться, так как провод данного сечения не предназначен для такого тока. Чтобы правильно произвести расчет автоматического выключателя, необходимо, в первую очередь, учитывать сечение провода.

Расчет вводного автоматического выключателя

Система электропроводки делится на группы. Каждая группа имеет свой кабель с определенным сечением и автоматические выключатели с номинальным током удовлетворяющему этому сечению.

Чтобы выбрать сечение кабеля и номинальный ток автомата, нужно произвести расчет предполагаемой нагрузки. Этот расчет производят, суммируя мощности приборов, которые будут подключены к участку. Суммарная мощность позволит определить ток, протекающий через проводку.

Определить величину тока можно по следующей формуле:

Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В (U=220 В).

Несмотря на то, что формула применяется для активных нагрузок, которые создают обычные лампочки или приборы с нагревательным элементом (электрочайники, обогреватели), она все же поможет приблизительно определить величину тока на данном участке. Теперь нам нужно выбрать токопроводящий кабель. Зная величину тока, мы по таблице сможем выбрать сечение кабеля для данного тока.

После этого можно производить расчет автоматического выключателя для электропроводки данной группы. Помните, что автомат должен отключиться раньше, чем произойдет перегрев кабеля, поэтому номинал автомата выбираем ближайшее меньшее значение от расчетного тока.

Смотрим на величину номинального тока на автомате и сравниваем ее с максимально допустимой величиной тока для провода с данным сечением. Если допустимый ток для кабеля меньше, чем номинальный ток, указанный на автомате, выбираем кабель с большим сечением.

Похожие материалы на сайте:

Что важно знать при подключении электроприборов

Итак, рассчитав примерный номинал требуемого автомата нужно дать разъяснения касательно мощностей. Многие задаются вопросом о том, а можно ли включать сильно мощные электроприборы в обычную розетку, например, такие, как электрокотел.

Согласно правилам ПУЭ, подключение электрокотла мощностью более 3 кВт в обычную розетку недопустимо. Да и каждая розетка обладает своими определёнными характеристиками. Чаще всего домашние розетки идут на 16 ампер, а, следовательно, подключать к ним электроприборы допускается мощностью не более чем в 3,5 кВт.

Поэтому любой, мало-мальски мощный электроприбор, необходимо подсоединять только через отдельный автомат. Причём к автоматическому выключателю подводится именно фазный провод, а не рабочий ноль. Таким образом, зная примерную мощность оборудования, можно легко рассчитать номинал автоматического выключателя.

Емкость автомата и показатель мощности

В ответ на вопрос, 16 ампер сколько киловатт, стоит указать, что подобный автоматический выключатель может выдержать нагрузку на 3,5 кВт в однофазной сети и 18,2 кВт в трехфазной сети. Прибор на 32А — 7 и 36,5 кВт, устройство на 40А — 8,8 и 45,6 кВт, аппарат на 63А — 13,9 и 71,8 кВт соответственно. При этом напряжение питания в розетке в первом случае должно составлять не более 220 вольт, а во втором случае — не более 380 вольт.

Мощность или сила нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы рассчитывать это число, нужно взять токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Обратите внимание! Мощность аппарата 16А равна 3520 Вт, 32А — 7040 Вт, 40А — 8800 Вт, 63А — 13860 Вт в однофазной цепи. Мощность аппарата 16А равна 6080 Вт, 32А — 12160 Вт, 40А — 15200 Вт, 63А — 23940 Вт в трехфазной цепи

Перевод в киловатты представлен в выше.
