Как правильно соединить телевизионный кабель между собой: сплиттер, f-разъёмы, скрутка и припаивание

Особенности и устройство

Телевизионный кабель отличается от стандартных сетевых проводов более сложной структурой, поэтому каждый его элемент следует рассмотреть отдельно.

Жила

Она представляет собой центральный провод, который при визуальном осмотре напоминает сердцевину. Ее изготавливают из сплавов стали либо меди, второй вариант практичнее с точки зрения безопасности, так как медь в большей степени подвергается нагреванию и имеет завышенный параметр теплопроводности.

Соответственно, при прохождении через провода сверхтоков либо во время короткого замыкания может произойти довольно стремительный разогрев и повышение импеданса, на что тут же реагирует предохранитель ТВ. Стальные сплавы в такой ситуации будут менее эффективными.

Экран

Представляет собой наружный проводник, который не позволяет поступающему сигналу ослабиться при попадании за пределы провода. Его функции сопоставимы с рефлектором спутниковых антенн. На сегодняшний день представлены экраны в трех вариантах исполнения: это проволочная оплетка, а также алюминиевая пленка либо фольга. Первый вариант считается наименее затратным, поэтому такие кабели являются самыми дешёвыми. Однако в этом случае внешний кабель несплошной, соответственно, показатель затухания сильно увеличивается.

Подобные провода можно использовать только тогда, когда телевизор работает от комнатной антенны, существенная утрата сигнала буквально гарантируется в том случае, если удаление приемника от телевизора будет составлять больше 1 м. Фольга и алюминиевая пленка относятся к экранам сплошного типа, благодаря чему затухание можно минимизировать и даже свести к нулю.

Если вы устанавливаете на крыше МКД антенну, то вам потребуется более длинный провод для того, чтобы провести его до квартиры

В данном случае не исключены сильные изгибы, поэтому лучше обратить внимание на кабель для TV самого дорогостоящего исполнения. Такие модели включают в себя слой фольги и усиливаются поверхностной оплеткой

Металлизированная фольга здесь способствует улучшению качества сигнала, а оплётка защищает экран от механических повреждений в участках сгиба.

Оболочка

Состоит из изолирующего слоя, её изготавливают из ПВХ либо полиэтилена. Она бывает чёрного или белого колера, чуть реже встречаются серые модели. Подобрать кабель можно без учета особенностей оболочки, поскольку на рабочие параметры кабеля она никак не влияет. Впрочем, стоит сделать выбор в пользу более прочного материала, поскольку он в меньшей степени подвержен перегреву и износу.

Штекер

Современный рынок предлагает штекеры в двух исполнениях: в виде единой конструкции или в варианте с гайкой. Во втором случае для того, чтобы подключить телевизор, достаточно просто зачистить кабель, оголить его и вставить внутрь штекера, затем крепко закрутить. Этот способ оптимален для тех людей, которые не имеют навыков работы с электрикой и хотят самостоятельно быстро и просто подвести антенный провод.

Разновидности удлинителей антенны и правила соединения

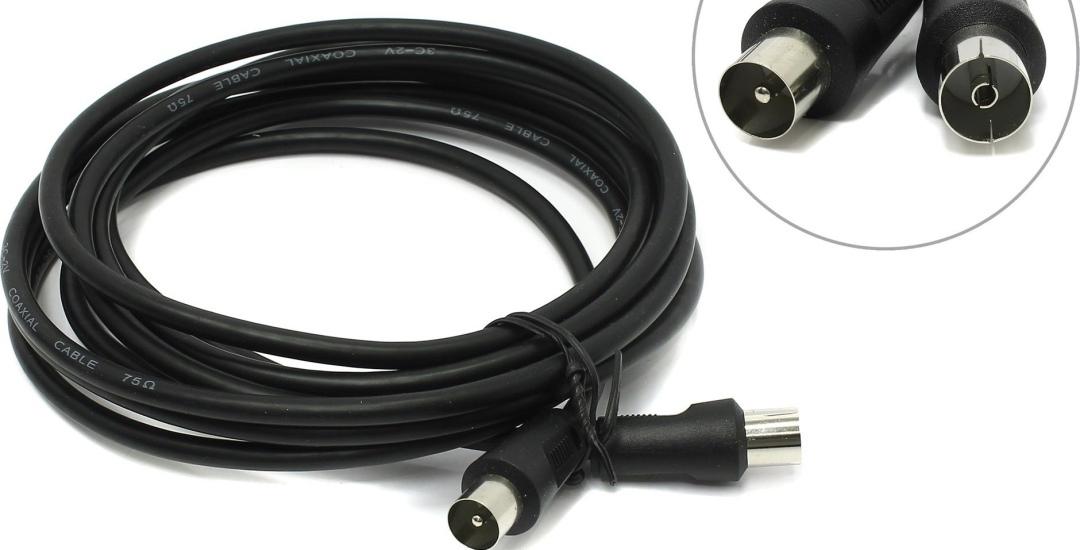

Антенные удлинители выпускаются готовыми – кабель с уже имеющимися F-разъёмами и штекерами либо коннекторами типа «тюльпан».

Длина кабеля равна нескольким метрам. Использовать большую длину (более 10 м) нет смысла – в антенне нужен дополнительный широкополосный усилитель, рассчитанный на «дециметровый» диапазон.

До 2020 года аналоговое телевидение, использовавшее и «метровый» диапазон частот, нуждалось в составном антенном усилителе, рассчитанном на полосу частот 49-860 МГц. С приходом цифрового ТВ диапазон, в котором работает телевидение полностью цифрового формата, диапазон «сжался» с 480 до 600 МГц. При этом в одной полосе частот на 8 МГц, рассчитанной на один аналоговый канал, вещает целый мультиплекс цифрового телевидения – от 8 до 10 телеканалов стандартной чёткости либо 1-3 HD-канала.

Развитие «цифры» позволяет смотреть телеканалы практически без эфирного шума, а при недостаточном уровне сигнала изображение попросту затормозится. Чтобы этого избежать, были придуманы удлинители и антенные усилители.

Самые распространённые способы удлинить кабель – использовать F-коннекторы или сплиттеры. Первые позволяют нарастить кабель, почти не нарушая целостность структуры кабеля: оплётки, служащей экраном от внешних помех, и центрального проводника. Вторые же делают антенну коллективной, служа в качестве концентраторов (разветвителей). Сплиттеры могут содержать в себе дополнительный усилительный каскад – так называемый активный разветвитель, но чаще используются пассивные соединительные устройства.

Чтобы соединить разрыв кабеля F-разъёмом, сделайте следующее:

• Снимите защитную оболочку оплётки на 2,5 см.
• Расплетите оплётку (она состоит из тонких проволочек) и отведите её назад.
• Снимите защитную оболочку центрального проводника на расстоянии 1 см. Будьте аккуратны – жила не должна иметь насечек (зачастую это омеднённая сталь или алюминиевый сплав), которые могут привести к разрыву.
• Разберите разъём, открутив удерживающую гайку, наденьте гайку на кабель.
• Впрессуйте центральную жилу с проводником в разъёмно-штекерный переход с одной из сторон. Конец центрального проводника выйдет с обратной стороны переходника (нужно не более 5 мм).
• Закрутите гайку. Она прижмёт оплётку и не даст кабелю легко выдернуться из переходника.
• Аналогично зачистите и впрессуйте другой конец в месте разрыва кабеля.

Центральные проводники в переходнике соприкоснутся друг с другом, а оплётки соединятся посредством корпуса. Если кабель заменён целиком на более длинный – соединение с телевизором выполняется напрямик: вместо традиционного разъёма типа «тюльпан» в самом телеприёмнике уже есть встроенный F-разъём.

Чтобы соединить кабели от нескольких телевизоров через сплиттер, следует выполнить такие операции:

• впрессовать концы кабелей в штекеры по вышеприведённой схеме;
• подключить антенну (с усилителем) ко входу сплиттера, а телевизоры – к его выходам.

Разместите сплиттер в удобном месте. Проверьте, что телесигнал на всех телевизорах есть, для чего переключитесь на разные каналы (если их несколько) на каждом подсоединённом телевизоре. Если на антенне или в сплиттере есть телеусилитель, то нужно проверить, что он включён (питание на него поступает).

Наращивание TV кабеля при помощи F-разъемов

Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.

Наращивание штекером не создаёт помех

Наращивание антенного кабеля начинается с подготовки его отрезков:

Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
Заверните оболочку в противоположном направлении и полностью удалите ее.
Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать

На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера

Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.

Образец соединения через переходник и f-штекеры

На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.

https://youtube.com/watch?v=JjB4LgcFY0A

Соединение через разветвитель

Самый маленький разветвитель имеет три гнезда:

• одно для подсоединения кабеля, ведущего от антенны;
• два гнезда, чтобы подключить пару других проводов.

В первое гнездо «ANT IN» заходит антенный сигнал полной мощности. С двух других гнезд «ANT OUT» выходит тот же телесигнал, только уже деленный поровну между каждым выходом. Следовательно, каждый телевизор получит половину от сигнала, который ранее получал один телеприемник.

Если делитель предназначен для подключения трех телевизоров, то ослабление сигнала произойдет втрое.

По этому причине задействовать разветвитель в качестве соединительного звена на кабеле для одного телеприемника нет смысла. Да и стоит делитель дороже, чем обычный коаксиальный соединитель.

Но когда нужно к одиночному кабелю подключиться другим телевизором, разветвитель в схеме потребуется. Общая схема подключения выглядит так:

1. Разрезается кабель в месте, где будет ставиться разветвитель.
2. На все свободные концы кабелей надеваются разъемы.
3. Кабель, который заходит в квартиру (дом) от антенны, соединяется с делителем через приделанный разъем. Присоединять нужно к входному гнезду. Подписывается вход «ANT IN».
4. Два оставшихся кабеля аналогичным образом соединяются со «сплиттером» к выходам («ANT OUT»).

Даже на два телеприемника схема с разветвителем может не обеспечить приемлемое качество сигнала. Если ранее при одном ТВ-устройстве сигнал был не самым лучшим, то с делителем уровень может упасть в самые низы. Поэтому при разветвлении рекомендуется подключать усилитель. Или сразу ставить мощную активную антенну со встроенным усилителем.

Как соединить антенный F-штекер и кабель

Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты

Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
«Откусить» центральную жилу провода. Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию

Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.. Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой

Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник

Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

Телевизионная антенна

Как соединить телевизионный кабель

Когда пропадает телевизионный сигнал, многие владельцы «голубых экранов» виновником этого события считают антенну для телевизора. Есть два решения исправления поломок:

• обратиться к профессионалам настройщикам антенн;
• отремонтировать кабельное соединение телевизионного провода.

Визуальные неисправности антенны можно видеть на экране телевизора, когда:

• возникают помехи,
• пропадает телевизионная картинка,
• изображение распадается на цветные квадратики (спутниковая антенна).

В этих случаях рекомендуется вызвать мастеров, они отремонтируют антенну и сделают ее перенастройку.

Типичные ошибки при подключении

• Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
• Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Оцените качество статьи:

1. Подключение телефонной розетки: варианты, схемы, особенности

Как удлинить телевизионный кабель, используя f-разъемы

Телевизоры в силу конструктивных особенностей устроены так, что сигнал телевещания принимают от антенны или другого передающего устройства. Соединение антенны с телевизором производится за счет использования телевизионного провода. Коаксиальный кабель может быть уложен стационарно и иметь заданную длину подключения к телевизору. Но иногда длины недостаточно.

Провод часто меняется полностью, если телевизор переставляется на другое место, куда старый кабель не доходит. Это неоправданно затратный процесс. Чтобы удлинить уже имеющийся шнур, можно воспользоваться одним из трех наиболее распространенных способов:

• При помощи TV удлинителя.
• Используя F-разъемы.
• Пайкой центральной жилы и экрана с помощью паяльника.

В продаже удлинители бывают от 2 до 20 метров длиной. Но это не самый удачный выход, так как удлинители недешевые и обладающие нужной длиной не всегда бывают в наличии.

Проводится соединение коаксиального кабеля без пайки следующим образом. Сначала нужно (желательно острым ножом) вдоль на сантиметр прорезать защитную оболочку. Затем ее отогнуть и полностью удалить. Таким же способом прорезать экранирующую оплетку (это может быть фольга или сетка из проволоки). Язычки оплетки не удалять, а отогнуть назад в сторону остального отрезка. Далее с большой аккуратностью зачистить центральную жилу. Стараться при зачистке не оставлять на ней насечек. Центральная жила медная небольшие повреждения могут привести к ее механической поломке при установке штекера.

Когда оба конца отрезка зачищены, насадить или накрутить F-разъем на загнутые назад экраны. Железная основа штекера должна плотно быть насажена на экранную оболочку. Лишние торчащие остатки экрана срезать. В результате из разъема будет торчать центральная жила. Ее следует укоротить до 5 мм, чтобы штекер накручивался на остальные части конструкций F-разъемов. Разъемы для многожильных кабелей — коннекторы — крепятся также без пайки.

Типичные ошибки при подключении

• Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
• Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Оцените качество статьи:

1. Подключение телефонной розетки: варианты, схемы, особенности

Правила прокладки коаксиального кабеля

• Петли и изгибы нарушают однородность кабеля. Это приводит к высокочастотным потерям, то есть потере мелких деталей изображения, а также удвоению изображения из-за отражений сигнала. Качество изображения будет лучше, если изгиб петли будет в 10 раз больше диаметра коаксиального кабеля. Это равносильно высказыванию: «радиус петли должен быть не меньше 5 диаметров или 10 радиусов кабеля.
• При прокладке коаксиального кабеля следуйте указаниям производителя о допустимых радиусах изгиба и рекомендуемом расстоянии между местами крепления.
• При прокладке не разбрасывайте кабель по полу. Если случайно наступить на него или поставить тяжелый предмет, передача сигнала резко ухудшится.
• Протягивая кабель, не прикладывайте к нему больших механических усилий, не пытайтесь протянуть через маленькое отверстие в стене или узкий короб. Это может привести к деформации или внутреннему обрыву центральной жилы и экранирующей оплетки.
• Не прокладывайте коаксиальный кабель рядом с проводами электропитания и другими источниками электромагнитных помех.
• Разрыв кабеля посередине и заделка образовавшихся концов приведет некоторой потере сигнала, особенно, если концы заделаны плохо или использованы некачественные BNC-разъемы. Хорошая заделка дает потерю сигнала всего в 0,3 – 0,5 дБ. Если на одном кабеле не слишком много заделок, то сигнал пострадает незначительно.
• Для перехода с разъема на разъем пользуйтесь специальными переходниками (рис. 5).

Рис. 5 Переходники для видеосигнала

1 – BNC-вилка на RCA-розетку; 2 – BNC- розетка на RCA-вилку; 3 – BNC-розетка-розетка; 4 – RCA- розетка-розетка; 5 – BNC-вилка на Т-образный разветвитель с двумя BNC-розетками; 6 – BNC-вилка на Y-образный разветвитель с двумя BNC-розетками; 7 – BNC-розетка с терминатором 75 Ом; 8 – 3,5-мм стереофонический штекер на разветвитель с двумя RCA-розетками.

Степень искажения синусоидальных сигналов линиями связи оценивается по таким характеристикам, как затухание и полоса пропускания.

Затухание показывает, насколько уменьшается мощность эталонного синусоидального сигнала на выходе линии связи по отношению к мощности сигнала на входе этой линии.

Затухание сигнала на 100 футов длины некоторых популярных зарубежных кабелей показано в таблице 1.

Таблица 1. Затухание сигнала в коаксиальных кабелях

СОВЕТПри выборе марки коаксиального кабеля для инсталляции всегда следите за тем, чтобы его полоса пропускания превышала ширину спектра передаваемого сигнала.

Как удлинить кабель антенны телевизора

Скрутка

Самый легкий в реализации способ соединения двух отрезков кабеля. Для него не понадобится никаких дополнительных приспособлений. Однако, наряду со своей простотой, он является и наименее надежным, да и внешне выглядит тоже не очень. Скрученные контакты с течением времени могут окислиться, что повлечет за собой значительное ухудшению качества передаваемого по телевизионной линии изображения. Этот вариант скорее уж подойдет в качестве временной меры, когда нет возможности произвести удлинение кабеля как-то иначе.

Для скрутки нужно:

• Снять внешнюю изоляцию примерно на 5 сантиметров и, стараясь не нарушить целостность оплётки, отодвинуть её;
• Убрать изоляцию, проходящую внутри кабеля, обеспечив тем самым доступ к жиле проходящей в центре на 2-3 см;
• Тщательно перекрутить между собой жилы наращиваемого кабеля и используемого для удлинения куска, и закрыть это место изолентой;
• Произвести скрутку экранов в месте произведенного соединения и тщательно заизолировать это место.

Особо важным моментом при подобном соединении является полное исключение возможности контакта центральной части кабеля с экраном.

Использование сплиттера

Сплиттер – представляет собой специальный прибор, который обеспечивает разветвление телевизионного сигнала. Его используют, когда необходимо не просто сделать антенный кабель длиннее, а создать новое ответвление, позволяющее пустить сигнал на еще один телевизор.

Для реализации данного способа необходимо приобрести использования сам сплиттер и в зависимости от того, какую его модель вы подобрали, F-разъемы либо ТВ-штекера

Особое внимание следует уделить маркировке устройства. Сплиттер оснащен одним отверстием для установки провода, тянущегося от антенны — он обозначен гравировкой «IN» -INPUT и несколькими выходными отверстиями — для кабелей тянущихся к телевизорам

Применяя этот способ, важно правильно разделить концы кабеля, идущего от антенны и установить их в разъёмы

Для этого следует:

Применяя этот способ, важно правильно разделить концы кабеля, идущего от антенны и установить их в разъёмы. Для этого следует:

Снять проходящую сверху изоляцию примерно на 2-3 см и, осторожно отодвинуть оплётку в противоположную ее расположению сторону;
Сделав отступ от края на 2-3 мм, убрать изоляцию, которая проходит внутри, оголив тем самым расположенную по центру жилу;
Тщательно закрепить на кабеле F-разъем (если получилось не плотно – сделайте подмотку при помощи фольги);
Произвести срез проходящей по центру жилы так, чтобы ее выступ за конец разъема был не более чем пол сантиметра;
Произвести аналогичные действия с другим концом;
Произвести присоединение кабелей к сплиттеру, обращая при этом внимание на его маркировку

Использование переходника

Применение проводника дает возможность выполнить его наиболее эстетично и качественно. Этот способ используют в основном в тех случаях, когда требуется просто продлить уже имеющуюся линию. Порядок производимых в данном случае операций практически полностью идентичен предыдущему способу. Отличие же состоит лишь в том, что дополнительно вам потребуется приобрести переходник и два F-разъема.

Действовать в данном случае необходимо следующим образом:

• расположить F-разъемы на концах антенного кабеля (так же как и в предыдущем способе);
• произвести соединение частей линии, совместив для этого F-разъем с переходником.

Использование пайки

Пайка — еще одним вариант, который может быть использован для соединения проводов. Она не требует применения большого количества вспомогательного оборудования, она неразборна и недорогостояща. Для того чтобы спаять кабель, вам понадобятся паяльник и минимум навыков обращения с ним. Перед тем, как производить пайку следует произвести операции аналогичные приготовлению к скрутке и только потом паять.

Мы рассмотрели наиболее простые и распространенные способы удлинения антенного кабеля для телевизора. Какой наиболее подойдет для каждой конкретной ситуации – решайте сами. Если вам требуется выполнить экстренное соединение – используйте скрутку, а для наиболее долговечного и надежного скрепления — сплиттер или переходник.

Требования

Для налаживания соединения понадобится специальное оборудование. Стоит отметить, что аналоговое телевидение отличается от цифрового вещания. Этот вариант все реже используется современными потребителями. Нас же интересует цифровой формат.

Его телевизионные каналы соединены в отдельные мультиплексы. В процессе происходит передача пакетов на ТВ-тюнер. После этого происходит дешифрование, во время которого мультиплекс разделяется на отдельные каналы. Специалисты отмечают, что существует три главных стандарта.

• Спутниковое. Популярный формат, для обозначения которого используются следующие аббревиатуры: DVB-S2 или DVB-S.
• Кабельное. Еще один вариант, который сохраняет актуальность за счет доступной цены. Обозначается при помощи маркировки DVB-C.
• Эфирное. На сегодняшний день это самый распространенный и используемый тип. Узнать его можно при помощи обозначения DVB-T2.

Цифровые приставки необходимы для трансляции высокого качества изображения. Четкая и насыщенная картинка сохраняется, независимо от формата вещания. На сегодняшний день все используемые модели поддерживает формат HD – данное разрешение является самым популярным.

Чтобы подсоединить к одной приставке несколько телевизионных приемников, кроме ресивера, понадобится еще и сплиттер. А также не обойтись без антенны, которая будет присоединена к тюнеру посредством коаксиального кабеля.

Современный рынок электроники предлагает богатый ассортимент ТВ-техники, необходимого для синхронизации оборудования.

Все продающиеся ресиверы делятся на определенные группы в зависимости от формата вещания.

• Спутниковые. Без ресивера данного типа не обойтись при использовании специальной спутниковой тарелки. Перед тем как приступать к приобретению оборудования, нужно определиться с компанией, которая будет предоставлять услугу (провайдер).
• Кабельное оборудование. Это специальные устройства для приема пакетов телевизионных каналов. Услуги предоставляют региональные фирмы.
• Эфирные приставки. Их используют, чтобы принимать сигнал от ретрансляторов, расположенных на местности. Стоит отметить, что улавливать такой формат вещания можно даже через обычную антенну.
• Для использования интерактивного телевидения, понадобятся специальные «умные» устройства – приставки smart. А также не обойтись без интернет-соединения. Если ваш телевизор оснащен функцией «Smart TV», дополнительное оборудование не понадобится.

Как подготовить кабель

Антенны кабель – это провод из большого количества слоев, который при помощи своих свойств передает стабильный сигнал. Его состав и то, как выбрать антенный кабель можно посмотреть в этом видео

https://youtube.com/watch?v=1mg2NBfUUp8

Когда пользователь будет выбирать провод, стоит обращать внимание на маркировку. Она присутствует на проводе через каждый метр. Перед самим присоединением кабеля необходимо подготовить некоторые материалы:

Перед самим присоединением кабеля необходимо подготовить некоторые материалы:

1. Сам кабель;
2. Штекер современного типа;
3. Нож или же канцелярский резак.

Если пользователь все приготовил, то он может подготовить кабель. Для начала необходимо завернуть экранирующую оплетку, но если это невозможно, то необходимо разделать кабель, при этом отступить около 1 сантиметра от самого конца и подрезать немного внешнюю изоляцию.

Важно! Не стоит повреждать оплетку или же фольгу. Следите за инструментом. Отрезанную изоляцию лучше всего удалить, а после ту часть, которая открылась, завернуть на сам провод

Фольга должна быть прочной, а для этого её накрывают полиэтиленом. Чтобы не повредить фольгу, то нужно загнуть одну половину фольги обратно, а проводящую часть для тока оставить сверху

Отрезанную изоляцию лучше всего удалить, а после ту часть, которая открылась, завернуть на сам провод. Фольга должна быть прочной, а для этого её накрывают полиэтиленом. Чтобы не повредить фольгу, то нужно загнуть одну половину фольги обратно, а проводящую часть для тока оставить сверху.

Теперь стоит освободить центральную жилу, при этом также отступить 1 сантиметр. Стоит навернуть фольгу на одну из половин штекера, а после кусачками убрать некоторую часть центральной жилы Накидная гайка должна отступать от основания на 5 миллиметров. В самом конце прикручивается вторая часть штекера до самого упора. Таким образом проходит подготовка кабеля.

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой

Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры

READ Мтс дополнительный интернет как подключить турбо кнопку

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.

Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Похожие записи:

Классы защиты от поражения электрическим током по гост Как подключить аналоговую камеру видеонаблюдения к компьютеру? Реле контроля фаз и напряжения Фототранзистор: схема, принцип работы и характеристики Используем arduino uno с wifi на одной плате для post запроса на сервер Выполнение схемы электрической принципиальной и перечня элементов к ней
