Телевизионные кабели: какой выбрать и как подключить?

Содержание

Как сделать штекер для антенны?

В работе потребуются некоторые инструменты:

  • нож;
  • кусачки;
  • плоскогубцы.

Для начала необходимо снять изоляцию с провода, примерно 10 мм от края. Не переусердствовать, чтобы не отрезать лишнего. После снятия изоляции следует отогнуть диэлектрик на себя и плотно прижать. После завершения зачистки должен остаться кабель с отогнутой внутренней оболочкой и торчащим медным проводом, на который в дальнейшем и будет одет коннектор.

Плоскогубцы понадобятся, чтобы удобно накрутить металлический цилиндрический соединитель на тело кабеля. Если на этапе зачистки было обрезано лишнее или сломана центральная жила – отрезать отбракованную часть ножиком и начать сначала.

Самым распространенным телевизионным кабелем является коаксиальный провод с сопротивлением 75 Ом. Возможные марки:

  • RG 6U;
  • SAT 50;
  • SAT 703B;
  • DG 113.

В случае если есть необходимость подключения нескольких телевизоров – лучше использовать специальные разветвители, которые имеют вход и несколько выходов. Временным решением может послужить и обычная скрутка, но качество передачи может упасть в разы и эстетичность решения сильно страдает.

Не стоит недооценивать важность процесса выбора оборудования и его подключения, но и слишком пристальное внимание к деталям не улучшат некачественный сигнал.

Знакомство с изделием

Антенный кабель представлен многослойным проводом, которому присущи экранирующие свойства, благодаря которым и осуществляется стабильная передача сигнала. Таким образом телевизор будет показывать только с подсоединенной антенной. Специально для этой цели его оснастили специальным разъемом для подключения, который преимущественно называют антенным гнездом. В другой части соединения отведено место для штекера. Последний домашнему умельцу придется монтировать на кабель, который может быть подсоединенным к антенне, спутниковой тарелке или распределительной телевизионной коробке.

Фотографии разъёмов

На фото наиболее часто встречающиеся разъёмы.

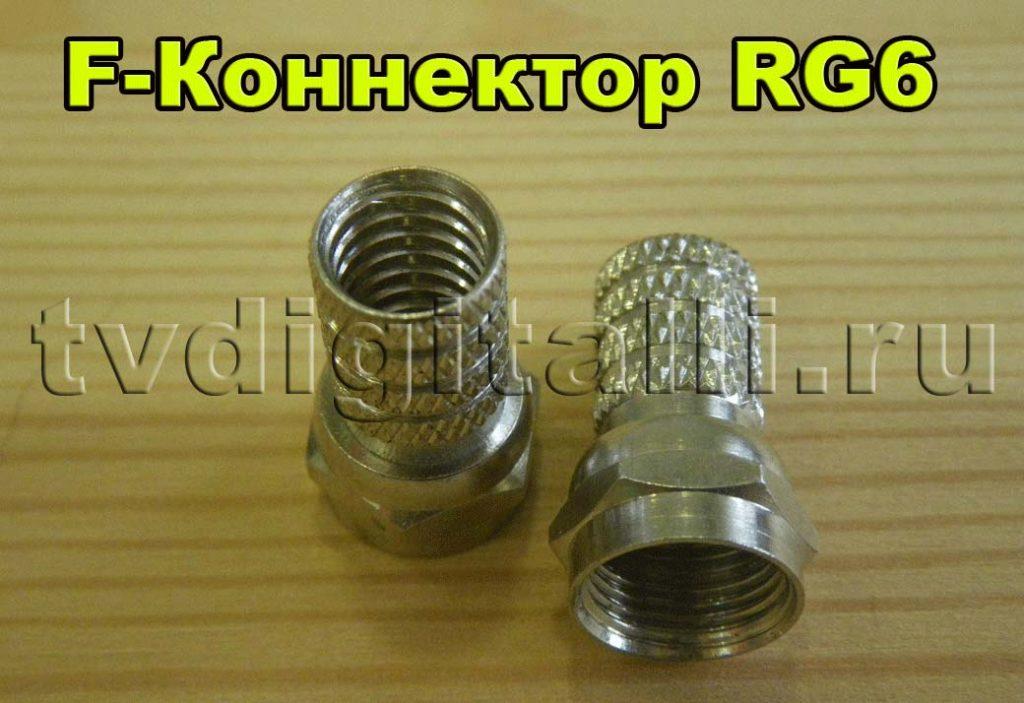

RG6

Используется для накрутки на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

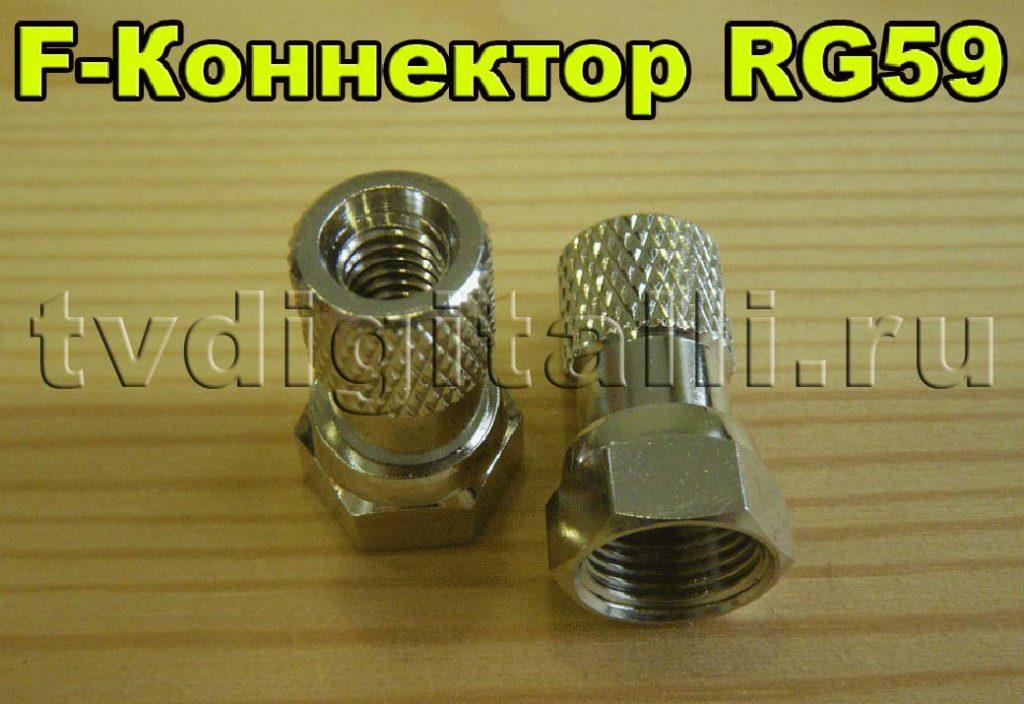

RG59

Используется для накрутки на телевизионный кабель типа RG 59, RG 58 и другие марки кабеля с внешним диаметром 4 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

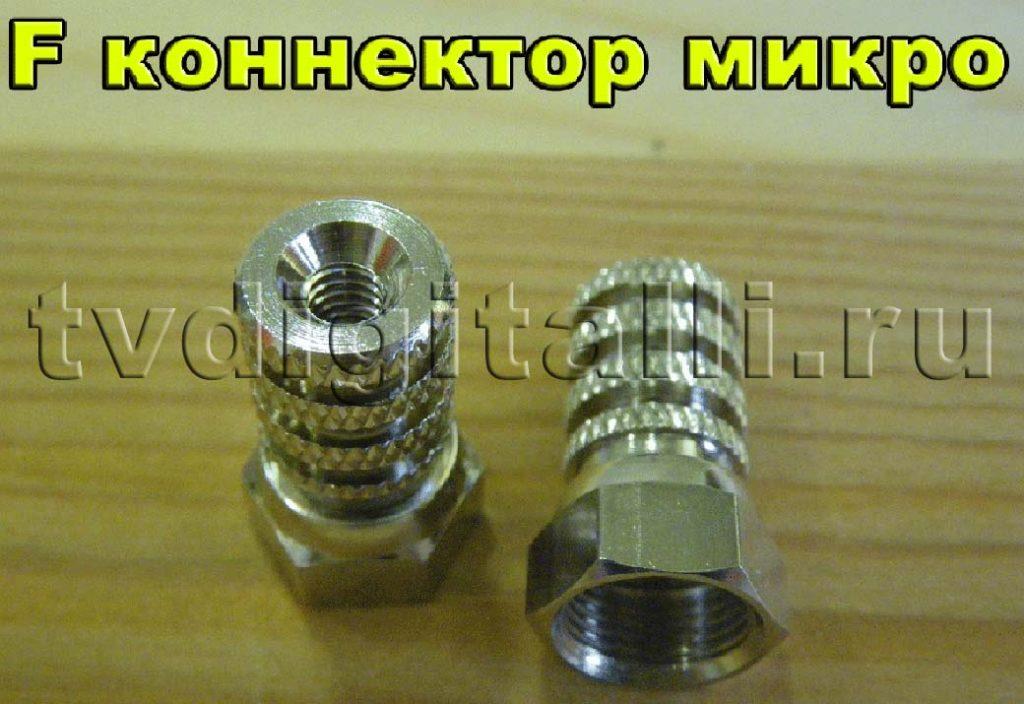

RG micro

Используется для накрутки на телевизионный кабель типа RG micro, РК 75 и другие марки кабеля с внешним диаметром 2 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

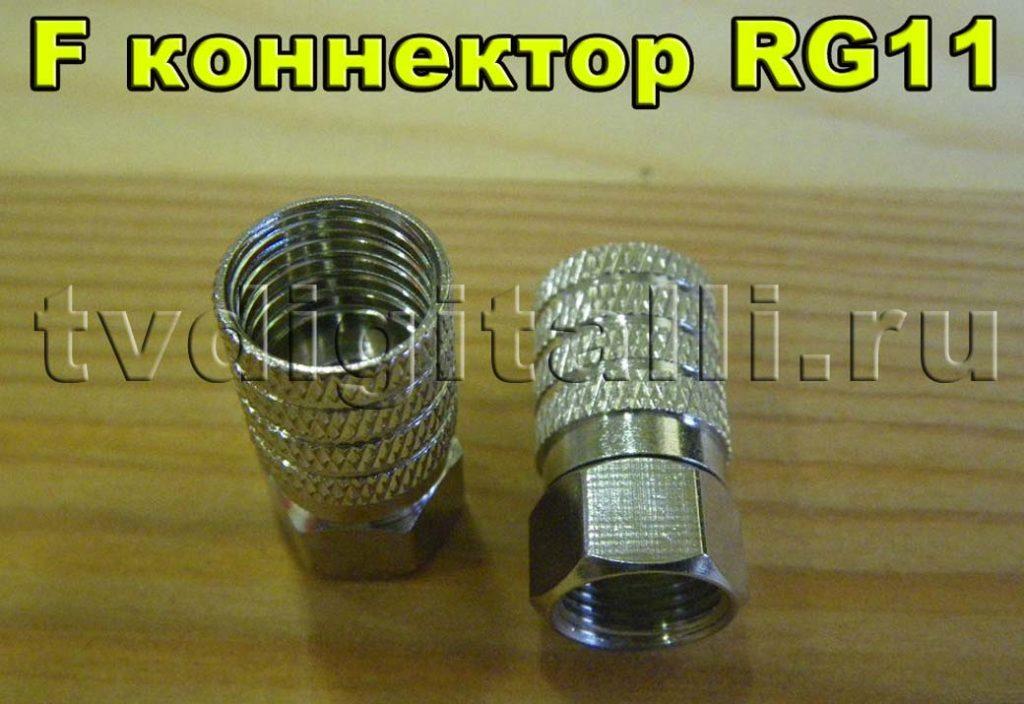

RG11

Используется для накрутки на магистральный телевизионный кабель типа RG 11 и другие марки кабеля с внешним диаметром 10.5-11 мм. В основном служит для подключения ответвителей, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

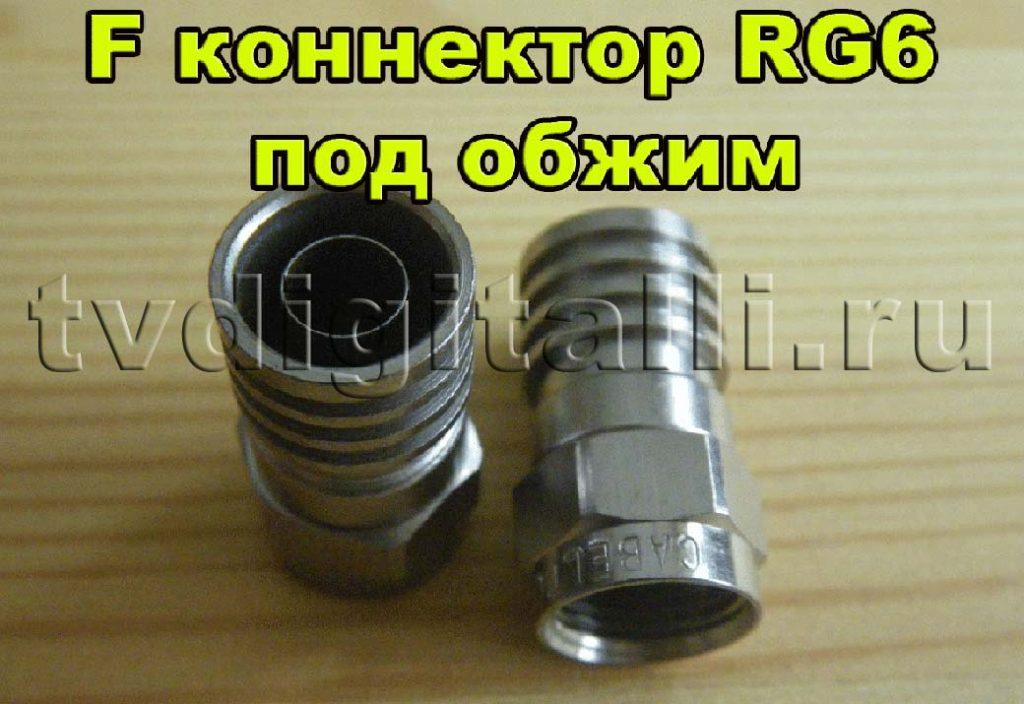

RG6 под обжим

Используется для обжима на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом. Требуется спец-инструмент для обжатия на кабель.

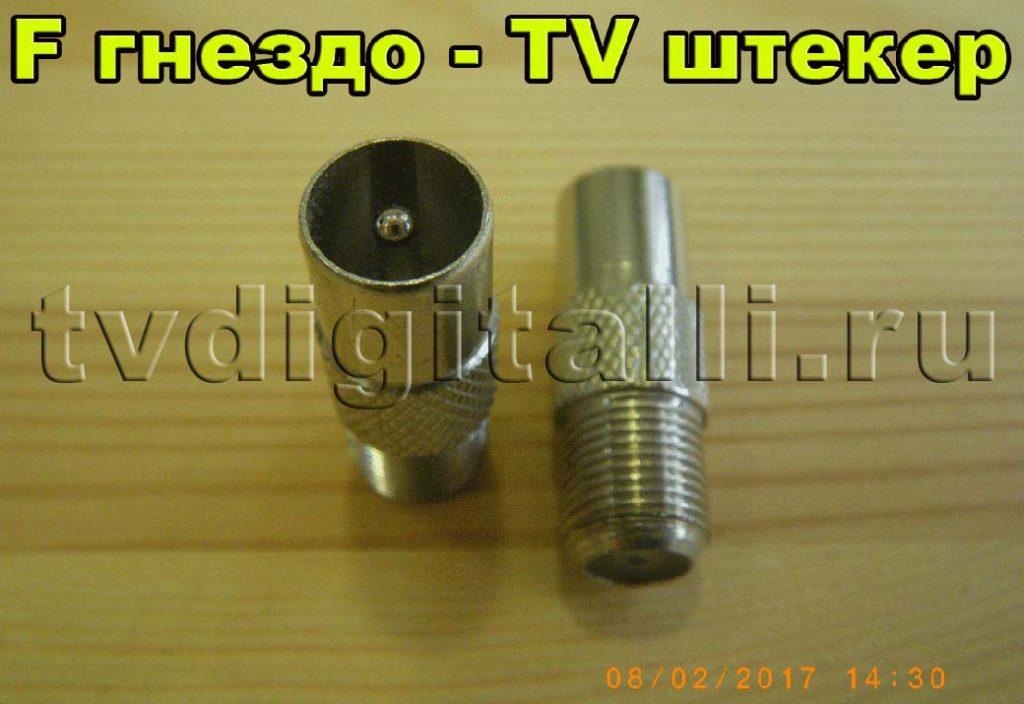

F гнездо – TV штекер

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

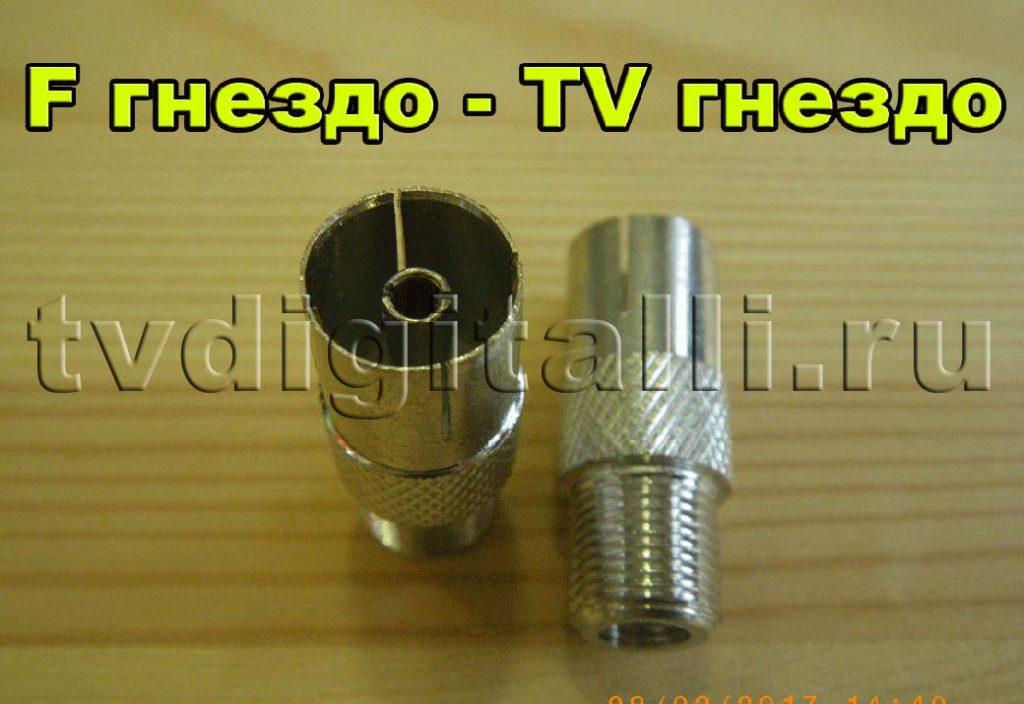

F гнездо – TV гнездо

Используется для подключения к розеткам SAT-TV, “петлевого” высокочастотного выхода аппаратуры. Предварительно на кабель необходимо накрутить или обжать F коннектор.

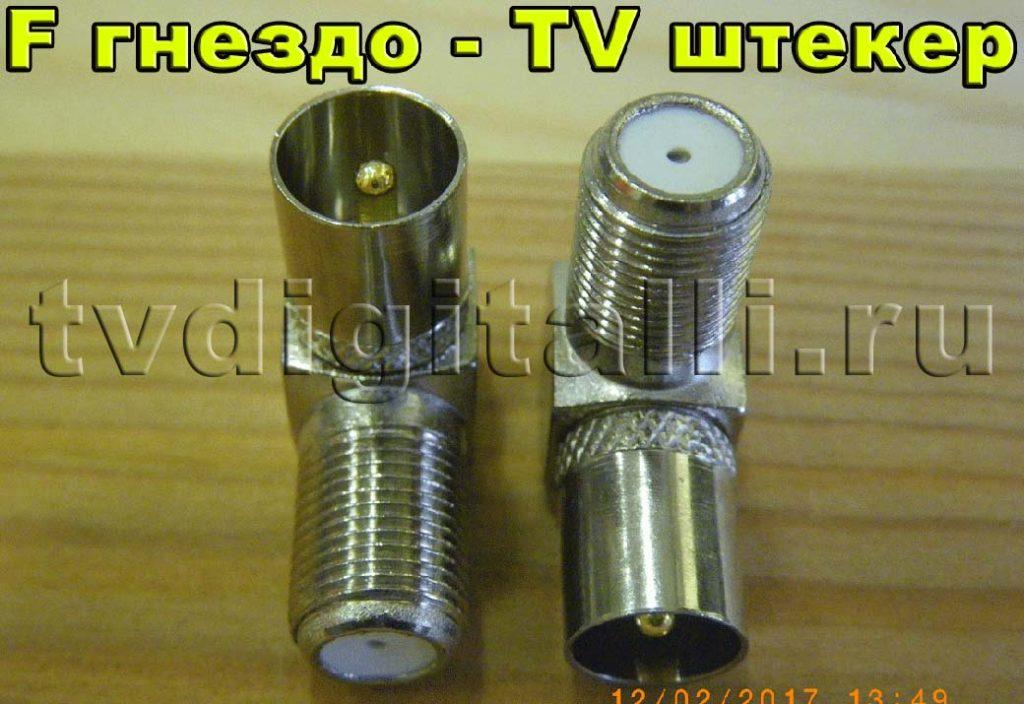

F гнездо – TV штекер угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

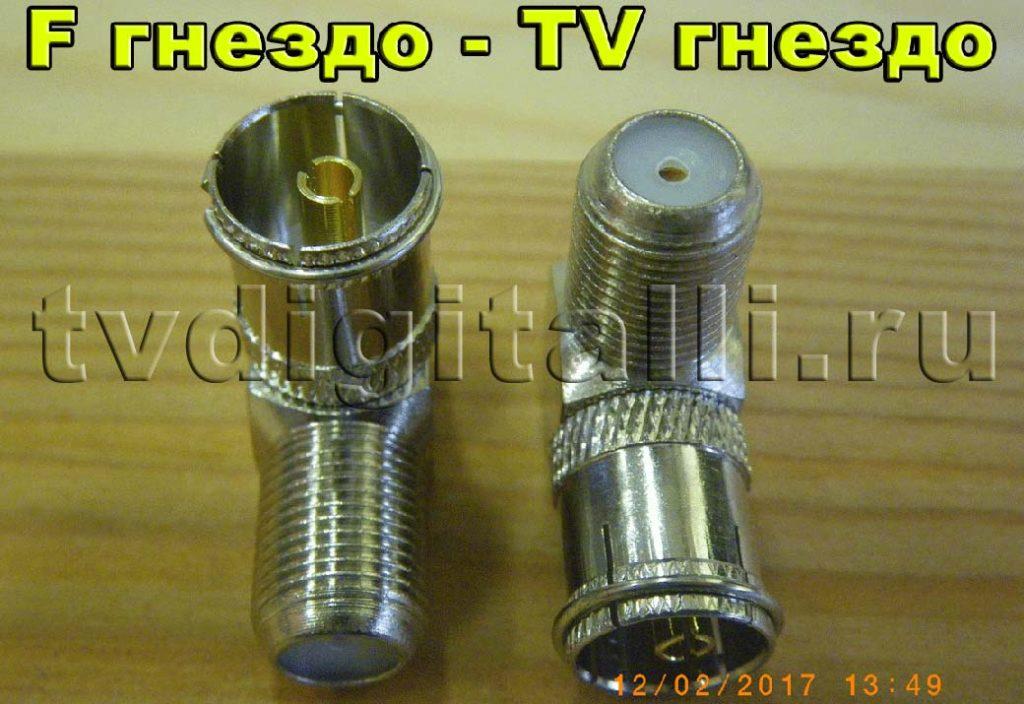

F гнездо – TV гнездо угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через тв розетку. Предварительно на кабель необходимо накрутить или обжать F коннектор.

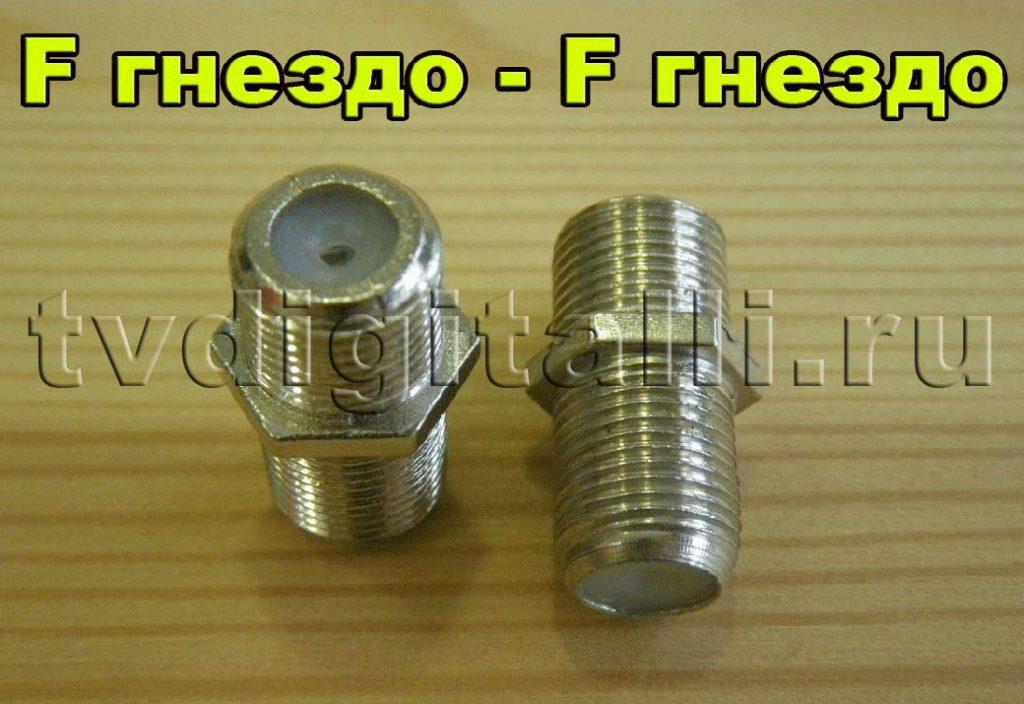

F гнездо – F гнездо бочка

Используется для сращивания телевизионного кабеля. Предварительно на место соединения кабеля необходимо накрутить или обжать два F коннектора.

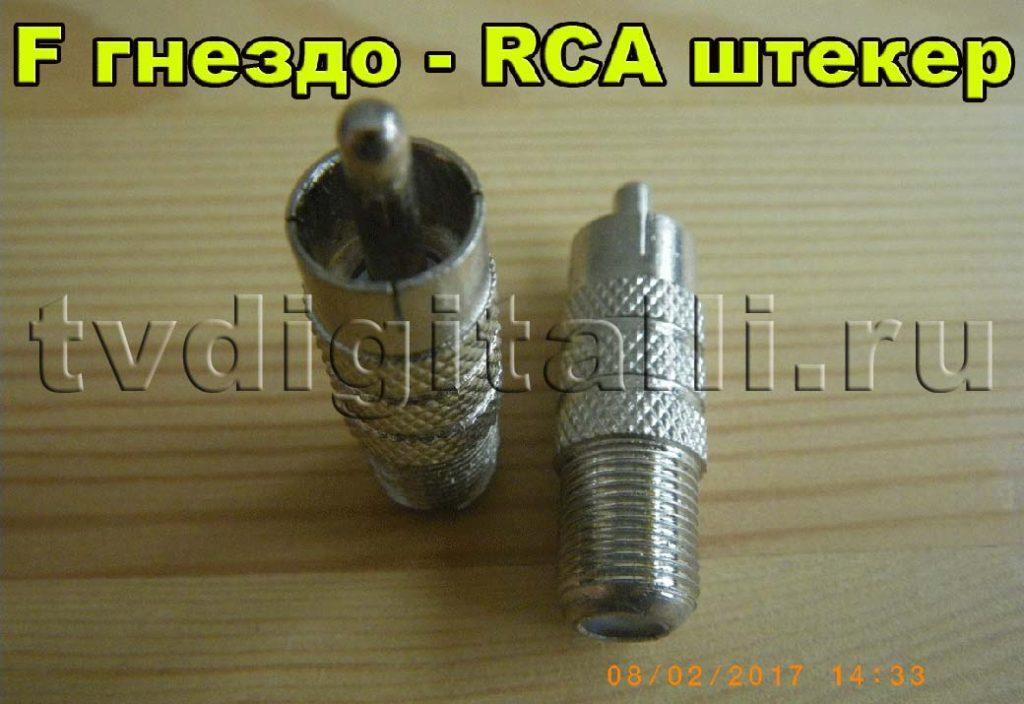

F гнездо – RCA штекер

Используется для передачи низкочастотного аудио-видео сигнала. Предварительно на кабель необходимо накрутить или обжать F коннектор.

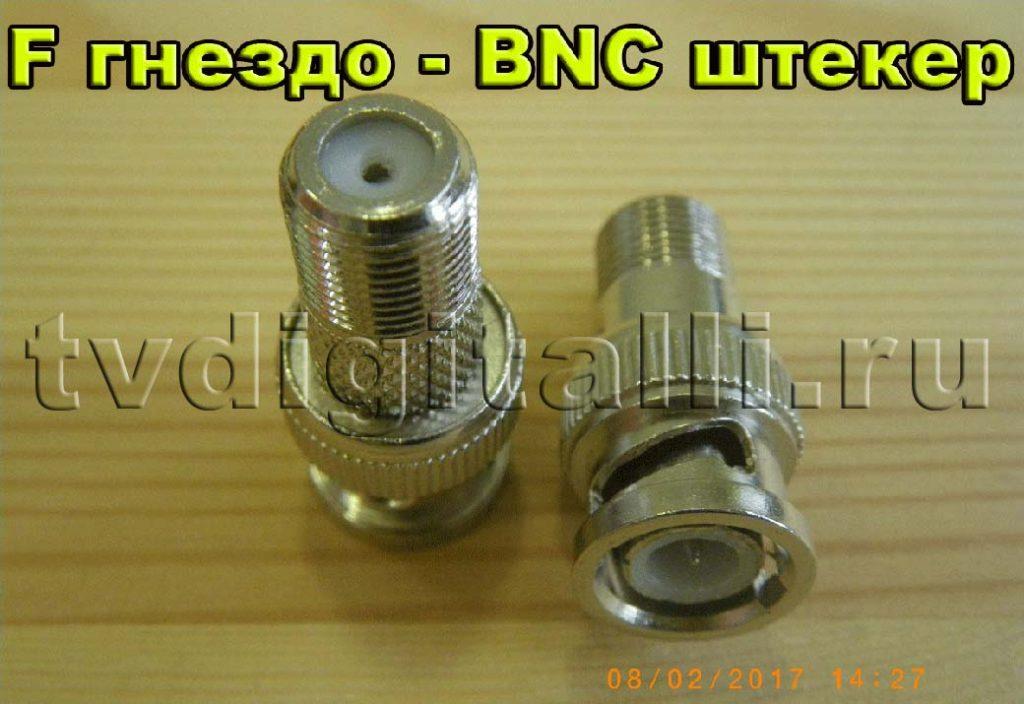

F гнездо – BNC штекер

Используется для подключения камер видеонаблюдения видеорегистраторов, видеокамер и т. д. Предварительно на кабель необходимо накрутить или обжать F коннектор.

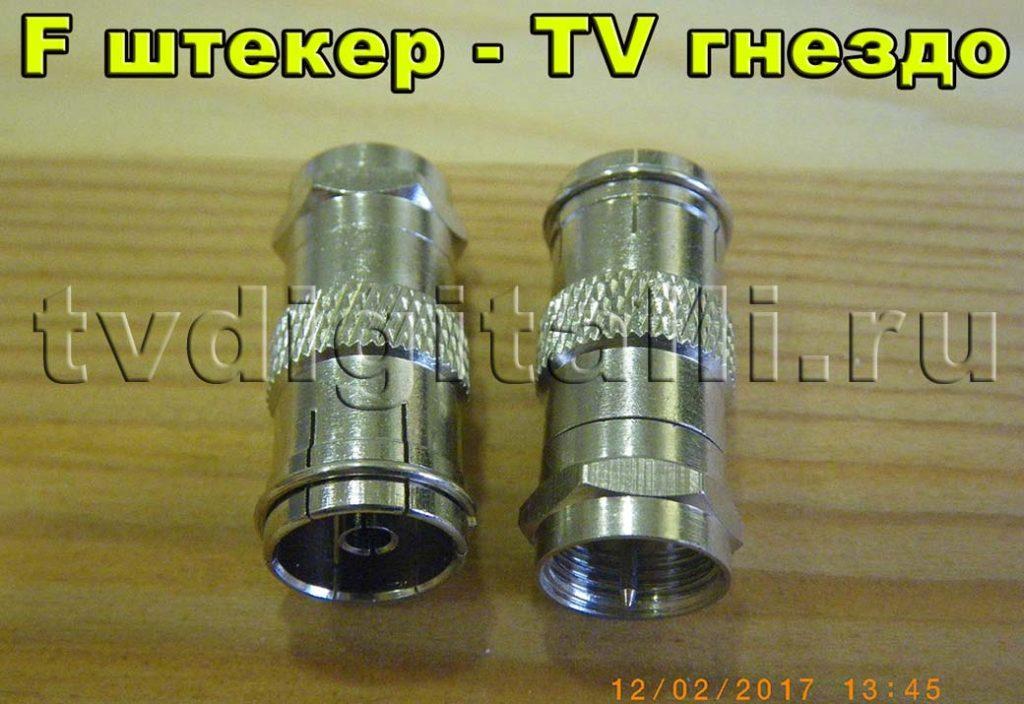

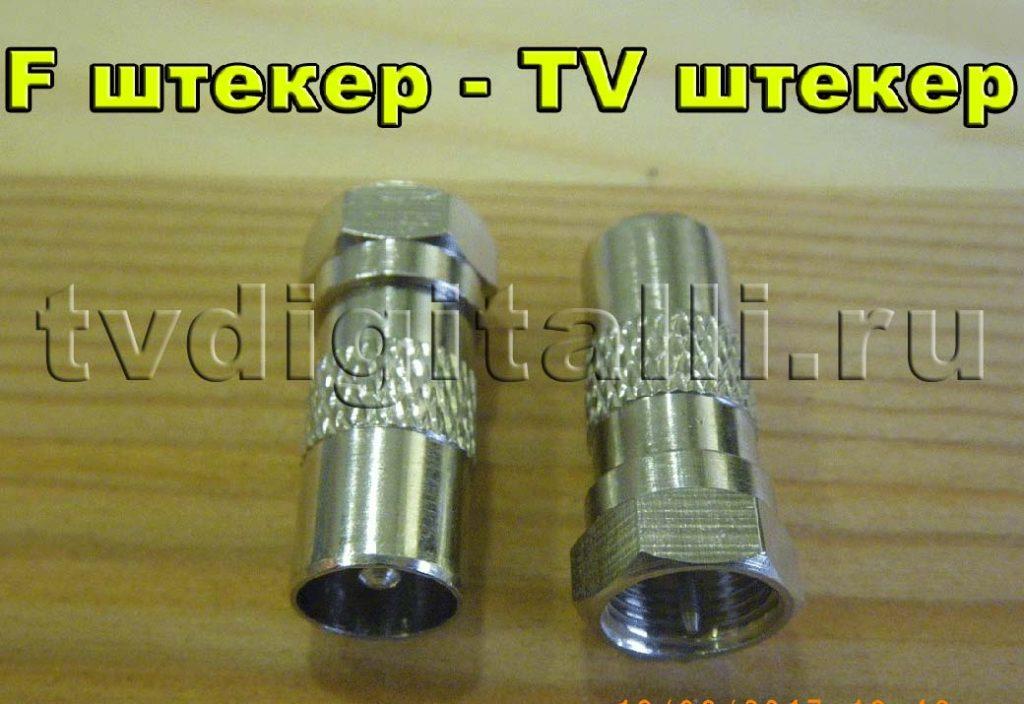

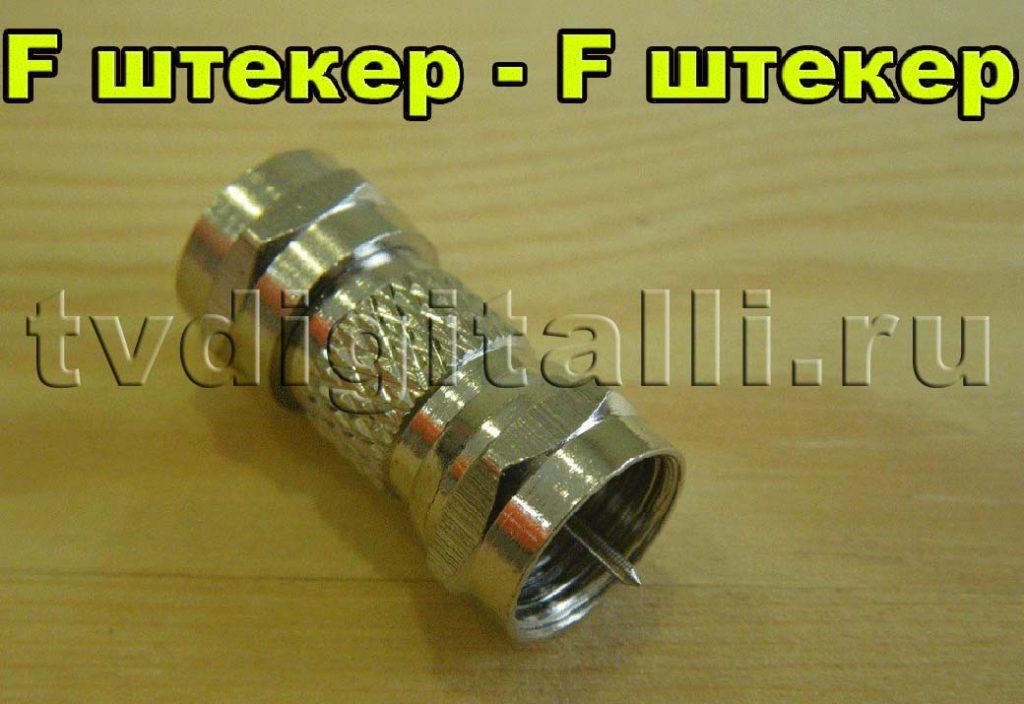

F штекер – F штекерF штекер – TV гнездоF штекер – TV штекер

Как установить антенный штекер на кабель

Оконцеватель, который с помощью резьбы накручивается на кабель, а после вставляется в антенный разъем приёмников, зовётся F-штекером. Он выпускается в прямом и угловом исполнении, и подходит для аналогового, цифрового и спутникового сигнала.

Вас может заинтересовать: Зачистка телевизионного кабеля под F-разъём (коннектор)

Чтобы монтировать его на кабель, разрежьте шнур так, чтобы его надрез был плоским. Конусность на концах не допускается (вы не карандаш затачиваете), поскольку это вызовет сильные помехи. Тщательно обнажите центральный провод. Проверьте несколько раз, не связан ли он с фрагментом металлической оплётки. Для этого подойдёт любой мультиметр или батарейка с лампочкой из фонарика

Это особенно важно, если в домашней телесети присутствует усилитель, потому что короткое замыкание может повредить его источник питания. Оплётку нужно отвернуть в противоположное положение от конца провода, лишний участок фольги удалить ножом

Установка штекера на кабель будет окончена после того, как вы плотно навинтите его, при необходимости используя плоскогубцы.

Примечание: во время подключения антенного штекера убедитесь, что средняя жила не выступает за штекер. Если она слишком длинная, то после подсоединения штекера к розетке, его конец окажется за прижимными элементами, в пустой части гнезда, и станет источником помех. Центральный провод, выступающий слишком далеко, следует обрезать так, чтобы он выступал не более чем на 1 мм за верхний край коннектора.

https://youtube.com/watch?v=LlAVRk7gJTw

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов

Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Антенный усилитель: в каких случаях нужен

Для того чтобы цифровой тюнер телевизора или ресивера смог извлечь информацию из полученного от антенны сигнала, тот должен иметь достаточную мощность.

Однако иногда ее не хватает, и тогда приемное устройство показывает надпись «Нет сигнала» или обрабатывает информацию с потерями (для цифрового ТВ это означает, например, пропавший звук, замерший кадр, странное изменение цветов, квадратики на экране не с тем изображением и пр.).

Чтобы исправить эту ситуацию, как раз и нужен усилитель. Устройство подключается на участке между антенной и телевизором и повышает мощность сигнала.

Усилитель необходим в следующих ситуациях:

  • прием ведется на антенну пассивного типа;
  • нет возможности использовать питание активной антенны (например, сигнал на телевизоры идет через обычный сплиттер);
  • условия приема таковы, что получаемый от антенны сигнал слишком слаб. Это случается из-за расстояния, помех, препятствий на пути сигнала и пр.

Антенный усилитель однозначно не нужен и даже вреден в зоне устойчивого приема. Там он может сделать цифровой телесигнал слишком мощным, и тюнер не сможет его распознать.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран

Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон

Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Полезные советы

Специалисты описанными способами рекомендуют, как ремонтировать телекабель, и говорят про необходимость в правильной прокладке. Когда его прокладывают в канале плинтуса, желательно использовать строительный степлер для создания крепления за внутреннюю стенку плинтуса.

Важно! Делая в квартире ремонт, всегда оставляйте запас телевизионного провода, исходя из половины периметра комнаты, на тот случай, если вы будете делать перестановку предметов мебельного интерьера, телевизора. На качество изображения влияет и срок годности (работоспособности ТВ кабеля), причиной этому является качественное изменение телевещательных станций, улучшение технологий

По этой причине в поисках неисправности или плохой телевизионной картинки на экране надо отталкиваться от параметров проложенного ТВ провода

На качество изображения влияет и срок годности (работоспособности ТВ кабеля), причиной этому является качественное изменение телевещательных станций, улучшение технологий. По этой причине в поисках неисправности или плохой телевизионной картинки на экране надо отталкиваться от параметров проложенного ТВ провода.

Дополнительная информация. В целях упрощения работы по удлинению телевизионного провода специалисты рекомендуют Ф разъемы выбирать резьбовые, без пайки. Есть штекера с пайкой экрана, тогда, прежде чем паять экран, его надо полудить и быстро припаять к штекеру, не плавя внутреннюю изоляцию.

В том случае, если вы подключаете удлинительный TV провод к антенне с усилителем, надо пользоваться только тем штекером, который есть в комплекте поставки антенны. Он имеет развязывающее устройство, блок питания с подключением.

Специалисты рекомендуют:

  • в процессе ремонта делать прокладку телевизионного кабеля в каждую комнату квартиры;
  • старайтесь выполнять установку телевизионных проводов при скрытой прокладке в защищенном варианте: гофра рукав или пластмассовый короб;
  • кабель рекомендуется использовать с меньшим значением коэффициента затухания, но не меньше 22 Децибел;
  • расстояние между силовой электрической проводкой с одной стороны и антенным кабелем с интернет проводами с другой стороны, должно быть не меньше 150 миллиметров.

Выбирая способ удлинения телевизионного провода, надо понимать, что этим нарушается его целостность и всегда уменьшается качество получаемого изображения на телевизионном приемнике – желательно менять кабель полностью, от разветвителя до приемника ТВ сигнала. Соединение с применением Ф разъемов считается наиболее простым и доступным для удлинения кабеля, кроме этого сохраняется надежность соединения.

Выбирая пайку в удлинении проводов, надо помнить о температурном нагреве поверхностей, проводить все операции без оплавления изоляции, проверять надежность и качество пайки, не делать некачественных скруток, лучше пропаянный бандаж на центральных жилах.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет некачественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Не подключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй – к телевизору.

Выбор кабеля

Для соединения антенны с телевизором или цифровой приставкой необходим коаксиальный кабель сопротивлением 75 Ом. На рынке имеется множество марок разных производителей. Какой выбрать?

Начните с типа сердечника.

Для передачи телесигнала от антенны к ТВ-приемнику применяются кабели, у которых центральная жила сделана:

  • Из чистой меди. Используются для систем спутникового телевидения: транслируемый из космоса сигнал имеет крайне малую мощность, и любые потери тут неуместны. Медь же имеет очень низкое сопротивление.
  • С омеднением. Центральная жила стальная, но покрыта сверху тонким слоем меди. Такие кабели используются для эфирных телесистем: потери сигнала больше, но не критичны, а стоит омедненная сталь почти в 2 раза дешевле.

При выборе кабеля важно учесть:

  • Тип передаваемого сигнала. «Брендовые» марки кабелей лучше использовать для спутниковых телеантенн. Для эфира или кабельной разводки достаточно простых отечественных.
  • Длину трассы. Даже «премиум» марки имеют внутреннее сопротивление, и чем длиннее путь сигнала, тем больше его потери. На дистанциях до 5 м этим можно пренебречь, но при подключении внешней антенны на высокой мачте расстояние будет сказываться.
  • Толщину центральной жилы. Стандартные кабели имеют жилу в 1 мм толщиной. Встречаются и более тонкие шнуры с полумиллиметровой жилой. Они удобнее при монтаже, но их труднее подсоединять к устройствам, а потери на сопротивление часто выше.
  • Возможные помехи на пути прокладки. Если рядом будут источники помех (линии сигнализации, электропроводка и пр.), лучше купить вариант с максимальным экранированием.
  • Материал внешней оболочки. Кабель снаружи изолируется с помощью ПВХ черного цвета или полиэтилена – белого. Разница внутри помещения небольшая, но для уличных работ мастера рекомендуют более надежный ПВХ.

Среди марок кабелей, применяемых для телеантенн, наибольшей популярностью пользуются следующие:

  • RG 6. Продукт совместного российско-китайского производства. Недорогие, но качественные, экранированные, с центральной жилой в 1 мм из стали или меди, оплеткой из алюминия и оболочкой из ПВХ.
  • РК 75. Чисто российский аналог RG 6, выпускаемый еще с советских времен. Имеет медную центральную жилу диаметром в 1 мм, оплетку из меди или же двойной экран из луженой меди и алюминиевого лавсана. Может использоваться как для трансляции эфирного или кабельного ТВ, так и для подключения спутниковых антенн (при двойном экране).
  • RG 59. Тонкий и легкий кабель с жилой в 0,5 мм. Универсален, но из-за высокого сопротивления жилы малопригоден для передачи сигнала на расстояние более 200 м.
  • SAT 50. Итальянский, с миллиметровой жилой и двухслойным усиленной оплеткой из меди и олова. Отличается высоким коэффициентом экранирования – до 60 дБ.

Особенность коаксиальной тв конструкции проводников

В силовом кабеле потенциал перемещается по полному объему проводника, полосовой стремится к поверхности провода. Чаще его повторение — быстрее к ней он придвигается. Проникая в тело проводника, амплитуда колебаний электромагнитных волн уменьшается. Величину затухания сигнала можно определить только после подключения кабеля приема, передачи сигнала.

Составляющие изделия:

  • основной медный, омедненный стальной проводник;
  • труднопроницаемая оболочка;
  • алюминиевая фольга, служащая вторичным материалом, проводящим электрический ток;
  • экран, противодействующий электромагнитным полям;
  • пластиковая внешняя изоляция, предохраняющая содержимое от внешних воздействий, атмосферных явлений.

Выбранное изделие из нескольких изолированных проводников, оптических волокон, покрытых оболочкой, необходимо подключить к телевизору. Простота операции, её безопасность дает возможность каждому владельцу телевизионного устройства самостоятельно решить вопрос, как подсоединить антенный кабель к штекеру. Низкое, микровольтовое напряжение позволяет разделывать кабель без отключения его второго торца от телевизора. Не создает опасность электрический контакт точек сети в результате соприкосновения проводника и защищающего содержимое переплетения металлических прядей.

Подключение развлекательного, информационного агрегата к многослойному шнуру происходит путем соединения последнего с F- разъемом.

Перед присоединением проверьте качество используемого провода.

Условия подбора:

  1. ознакомьтесь со специальным штрих-кодом, закрепленным на оболочке изделия с указанием её характеристик, свойств. Предпочтительно выбирать медную или омедненную стальную жилу, расположенную в центре, являющуюся прекрасной средой прохождения электрического тока, противодействующей перепадам температуры;
  2. выберите жесткую, не разламывающуюся при изгибе оболочку. Каучуковая имеет короткий срок использования;
  3. учтите плотность имеющейся оплетки. Изоляционный экран влияет на полноцветное, цифровое изображение и звук передачи, выполняет различные функции: защитную, изолирующую, транзитную.

Рассчитайте длину кабеля и укажите частоту работы телевизионных каналов для проверки уровня затухания сигнала (чем он меньше, тем лучше работает аппарат). Показатель в 70% показывает окончания срока службы изолированного шнура.

Крепление кабеля к полу

Сам кабель в гофре при его монтаже по полу можно закрепить тремя способами:

с помощью перфоленты

с использованием текстильной ленты

на сетке, кабельными стяжками

Последний метод применяют при использовании в квартире напольной шумоизоляции.

В противном случае, при просверливании или пробитии монтажным гвоздем слоя шумоизоляции, нарушается весь смысл данных работ.

В этих отверстиях образовываются мостики, через которые звук свободно проникает от соседей в вашу квартиру, либо наоборот. Вдруг это именно у вас шумная комната с барабанной установкой и шумоизоляция нужна вам, чтобы соседи не жаловались в ТСЖ на непонятные звуки, которые мешают им спать.

Такой вариант сетки со стяжками, конечно же сложнее, и занимает больше времени на монтаж. Но по другому, вы не добьетесь нормальной работы в шумоподавлении.

Как удлинить телевизионный кабель

При удлинении кабеля нужно помнить, что это приводит к снижению качества передаваемого сигнала. Рекомендуется создавать не более 1-2 соединений. На фото изображены разные виды устройств соединения и разветвления кабелей.

Соединители и разветвители телевизионных кабелей

Соединение через переходник

  1. Снимается слой изоляции с обоих концов и заворачивается медная оплетка и алюминиевая фольга экрана в обратную сторону. Внутренняя сторона фольги покрыта тонким слоем полиэтилена или лавсана. Чтобы обеспечить надежный электрический контакт, половину фольги следует завернуть обратно, чтобы токопроводящая сторона оказалась снаружи для лучшего контакта.
  2. Счищается внутренняя изоляция до сигнального провода на участке длиной 1 см. При этом необходимо исключить образование подсечки медного проводника, снижающей его прочность.
  3. После подготовки концов на кабель через фольгу накручиваются F-штекеры (рис. а). Центральная жила должна выступать из штекера на 5 мм. Если она окажется длиннее, ее следует обрезать.
  4. Прикручивание концов с F-штекерами на переходник F-гнездо (рис. в).

Сращивание телевизионного кабеля: а – F-штекер; б – переходник F-гнездо; в – разъемное соединение

Соединение штекера с гнездом

На концы кабелей накручиваются такие же гайки, что и в предыдущем способе, но на одну из них навинчивается тв-штекер, а на другую – тв-гнездо. Затем производится их соединение. Чтобы оно было надежным, его следует замотать изолентой. На фото изображены соединения, замотанные изолентой. Они имеют не очень привлекательный вид, но зато надежны. Обычно их прячут в кабель-каналах.

Обмотка соединений кабеля изолентой

Штекеры бывают прямыми и угловыми. Они монтируются на кабель одинаково. Угловой – применяется для удобства соединения, где прямой штекер не всегда удобно использовать, а также при создании сложных поворотов.

Угловой штекер используется там, где применение прямого затруднительно

Скрутка

Способ является самым плохим, поскольку соединение не защищено от электрических помех. Его лучше пропаять оловом и расположить на удалении от электропроводки. Если таким образом делается разводка на несколько телевизоров, соединения выполняются в распределительной коробке. При этом экранные и центральные провода тщательно изолируются друг от друга.

Разводка через сплиттер

Сплиттер представляет собой металлическую коробочку с одним входом “IN” и двумя или более выходами “OUT”.

Не рекомендуется приобретать сплиттер с лишними выходами “про запас”, снижающими качество сигнала.

К входу подходит внешний кабель, который не должен иметь никаких сращиваний. Сплиттер крепится к стене или полу, чтобы не было опасности вырывания кабельной разводки. В комплекте с разъемом идут стыковые гайки. Их следует накрутить на предварительно подготовленные концы кабелей, а затем соединить со штекерами. Далее производится окончательное подключение входа к внешнему кабелю, а выходов – к телевизионным приемникам.

Разветвитель (сплиттер) для телевизионного кабеля

Если количество телевизоров в доме превышает два, вместо обычного устанавливают активный разветвитель, содержащий усилитель видеосигнала. Его размещают как можно ближе к приемнику. Такой сплиттер подключают к сетевому питанию.

При любом способе соединения кабелей должен быть обеспечен легкий доступ на случай ремонта.

Как скрыть на стене провода от телевизора с помощью короба

Если в помещении уже выполнен ремонт, штробление стен под проводку для телевизора будет являться нецелесообразным вариантом. В этом случае лучшим решением вопроса, как убрать на стене провода от телевизора, станет использование специальных коробов. Преимуществами данного способа являются предельно простая установка, эстетичный внешний вид и соответствие нормам пожарной безопасности. Однако такой вариант требует дополнительных финансовых затрат на приобретение декоративного короба.

Декоративный короб для проводки на стену может быть изготовлен из пластика или металла. Существуют комбинированные варианты изделия. Короб также производится из деревянных реек или строганых досок. Конструкцию можно оставить в первозданном виде или покрасить. Такой вариант впишется в классический или деревенский интерьер (в сочетании с деревянной мебелью и другими элементами декора).

Металлические изделия выполняются из алюминия. Такой короб весьма эффектный и эстетичный. Он будет гармонично смотреться в футуристическом интерьере. Пластиковый короб выглядит просто и лаконично. Он может быть представлен в любом цветовом исполнении.

Если в комнате уже выполнен ремонт, то лучше всего скрыть провода используя специальные короба

Работа начинается с подсчета необходимого количества материала с учетом размера помещения и направления кабельной продукции

Провода в коробе должны располагаться свободно, поэтому важно правильно подобрать размер канала

Кабель-канал на стену для телевизора в обязательном порядке необходимо зафиксировать на поверхности. Это можно осуществить несколькими способами. Самым простым решением является использование специального клея по типу жидкие гвозди. Такой вариант целесообразно применять при фиксации короба к плитке или другой гладкой поверхности.

В случае деревянного основания или при использовании алюминиевого профиля правильным решением станет закрепление кабель-канала в стене с помощью саморезов, которые должны располагаться на расстоянии 40 см друг от друга. Если короб будет фиксироваться к кирпичной или бетонной стене, в этом случае следует воспользоваться дюбелями.

Декоративные короба для кабелей могут быть изготовлены как из пластика, так и металла

Разводка телевизионного кабеля по квартире

Во многих квартирах хозяева имеют по два-три телевизора. Для того чтобы проложить на каждый телевизор свой кабель, необходимо сделать правильную разводку.

Процесс разрезания и скручивания телевизионной проводки в этом случае не подходит. Если попробовать применить скрутку в данной ситуации, то сигнал пропадет практически полностью. Разводка делается только с помощью разветвителей (сплиттеров).

Для того чтобы сделать качественный прием ТВ-сигнала в квартире или в любом другом помещении, необходимо иметь следующие инструменты:

  • плоскогубцы;
  • круглогубцы;
  • канцелярский нож;
  • кусачки;
  • сплиттер.

Сплиттер – это прибор с помощью которого осуществляется разводка телевизионного кабеля. Эта деталь имеет один вход и различное количество выходов. То есть если в квартире стоит два телевизора, то разветвитель должен иметь один вход и два выхода.

Так как сплиттер ставится при входе в квартиру, то разводка начинается именно от него и включает в себя следующие виды мероприятий:

  1. Берем кабель и зачищаем конец канцелярским ножом, снимая верхнюю пластиковую защиту.
  2. Отгибаем внутреннюю оплетку и обрезаем второй защитный слой до осевого провода.
  3. Производим зачистку центрального стержня от лака.
  4. Одеваем муфту на кончик провода.
  5. Аккуратными движениями без пережима, плоскогубцами, проводим обжим муфты.

По окончании работ с подготовкой ТВ-кабеля, стоит присмотреться к осевому стержню, он должен подниматься над муфтой примерно на 0,5 см.

После производятся работы с подсоединением кабеля непосредственно к сплиттеру. В первую очередь подключаются ветки, идущие от телевизоров (некоторые мастера советуют маркировать их разными цветами, чтобы в процессе не спутать).

Накрутив муфты с разводками от прибора по приему ТВ-сигнала, можно приступать к присоединению центральной ветки. Процесс разводки на этом этапе можно считать законченным. Дальнейшие действия связанны с прокладыванием ТВ-кабеля по квартире. Если ремонт уже сделан, то это возможно сделать двумя способами – это прокладка под половым плинтусом или маскируя конструкцию в кабель-каналы. В случае отсутствия ремонтных работ, есть возможность скрыть провод в стене.


Используйте различные системы разветвления для проводки
