Как правильно вешать люстру и способы ее крепления

Способ крепления точечного светильника на подвесном потолке

Конструкции из гипсокартона

Этот материал обладает довольно хорошей прочностью и выпускается листами с разной толщиной. Непосредственно в гипсокартоне принято устанавливать точечные светильники.

Для этого выполняют работы в следующей очередности:

1. на базовом потолке монтируют проводку с небольшим запасом по длине для подключения патрона;
2. устанавливают гипсокартонную конструкцию;
3. специальными сверлами просверливают отверстия для светильника;
4. выводят провода;
5. подключают патрон;
6. сжимают крепежные пластины;
7. вводят светильник в отверстие до разжимания пружин для фиксации корпуса.

Защитная декоративная крышка закрывает прорезанное отверстие в гипсокартонной плите.

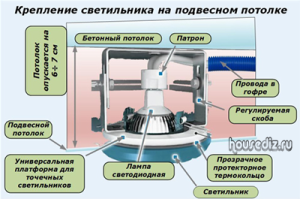

Натяжные потолки

Для крепления точечных светильников используется тот же принцип, что и для люстры — применение дополнительного крепежного переходника.

Обычно их изготавливают на заводе с возможностью регулировки по высоте промежутка между натянутой тканью и базовой поверхностью. С этой целью стационарная часть крепится на основной потолок, а винтовыми зажимами устанавливают положение регулировочных скоб.

На ткань полотна тоже наклеивают крепежное кольцо, как для люстры, а внутри него делают разрез для вытягивания проводов и установки светильника. Между корпусом источника света и натяжным материалом располагают прозрачное протекторное термокольцо, обеспечивающее тепловую защиту материала.

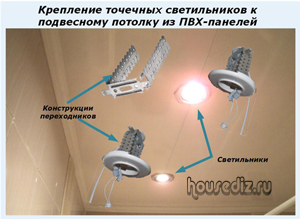

Конструкции из досок ПВХ

В эти потолки установка точечных светильников выполняется по той же технологии, что и для плит из гипсокартона. Доски ПВХ обладают хорошими прочностными характеристиками, способны надежно удерживать легкие точечные светильники.

Ввиду того что при замене перегоревших лампочек могут создаваться увеличенные механические нагрузки, для крепления тоже применяют монтажные переходники. Их удобно делать из перфорированных жестяных лент с оцинкованной поверхностью.

Такие конструкции легко создаются, хорошо выдерживают нагрузки, предназначены для длительной эксплуатации.

После закрепления люстры на потолке к ней и выключателю необходимо подключить провода. Эта тема изложена отдельной статьей здесь.

Предлагаем посмотреть видеоролик по установке люстры.

https://youtube.com/watch?v=NE2hQV0kzW8

Полезные товары

• Ручка с исчезающими чернилами
• Лезвия для резьбы по дереву
• Стержень-губка для чистки от ржавчины

Полезные сервисы и программы

• Курсы по дизайну
• Онлайн изучение английского языка с репетитором или самостоятельно

Подключение люстры к потолочным проводам.

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

Что учитывается перед проведением работ?

Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:

• Конструкция люстры (Их принято делить между собой по рожкам – элементам, на конце которых установлены патроны для лампочек. Как сказано выше, разделение на питающие ветки для лампочек делаются на входе в люстру, и рожки можно считать этими ветвями. По конструкции люстры бывают безрожковыми, двух-, трех-, четырех- и пятирожковыми);
• Используемый выключатель (от этого зависит способ подключения. Если, к примеру, рубильник одноклавишный и при включении света будут загораться все лампы люстры, то это одна схема подключения, а вот использование двух- или трехклавишных выключателей, каждая клавиша которых будет отвечать за работу определенной группы ламп требует использования несколько иного способа подключения);
• Наличие в конструкции люстры дополнительного оборудования (вентилятор или блок дистанционного управления вносят свои определенные коррективы в схему подключения);
• Особенности устройства электросети дома (в старых постройках обычно используется двухжильная проводка, а в новых или отреставрированных количество жил уже три).

И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую прокладку проводки от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

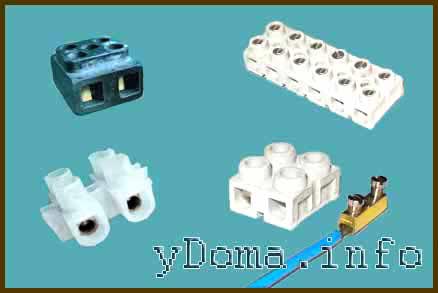

Клеммные колодки для подключения люстры

Клеммные колодки в настоящее время широко применяются для соединения проводов при подключении люстр, для соединения проводов в распределительных и коммутационных коробках, в некоторых электроприборах. Соединение проводов получается менее надежным, чем при соединении пайкой, но зато времени на выполнение электромонтажа тратится очень мало, и легко исправить допущенные ошибки при монтаже. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, скруткой такое соединение делать не допустимо.

Клеммные колодки по конструкции бывают с винтовым зажимом проводов и плоско пружинным зажимом.

Устроена клеммная колодка с винтовым зажимом проводов следующим образом. В пластмассовый корпус вставлена латунная толстостенная трубка с двумя резьбовыми отверстиями (на фото внизу справа). С одной стороны трубки вставляется один провод, идущий из люстры, а с другой второй, выходящий из потолка. Провода зажимают, вкручивая винты до упора. Надежный контакт между проводами люстры и выходящих из потолка в соединении клеммной колодки обеспечен.

В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр. Винтовые клеммные колодки позволяют соединять между собой любые провода, медные и алюминиевые, одножильные и многожильные в любом сочетании. Если в люстре много лампочек, и все провода не вмещаются я в одну клемму, то используют две, соединив и параллельно дополнительным отрезком провода.

Совсем недавно на рынке появились клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода в клеммную колодку, так и легко вынимать их из нее.

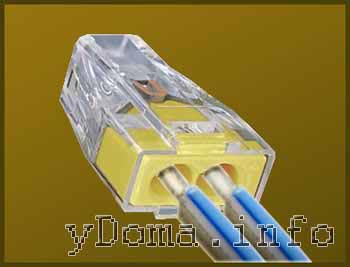

На фото одноразовый клеммник Wago, рассчитанный на соединения одножильных проводов, в том числе и алюминиевых с медными проводами сечением от 1,5 до 2,5 мм 2.

Пружинные одноразовые клеммники Wago не очень практичны для подключения люстр. Если понадобится снять люстру, например, при ремонте потолка или замены на другую, то придется покупать новый клеммник. Это является большим недостатком одноразовых клеммников Wago.

Более подходящий для подключения люстры является многоразовый клеммник Wago, имеющий оранжевый рычажок. Такие клеммники позволяют легко и быстро соединять одножильные, многожильные, алюминиевые провода сечением от 0,08 до 4,0 мм2, и в случае необходимости быстро разъединять без порчи клеммника.

Для соединения проводов достаточно снять с них изоляцию на длину 10 мм, поднять вверх оранжевый рычажок, вставить провод в отверстие клеммы и вернуть рычажок в исходное положение.

При выборе клеммной колодки для люстры нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм.

Если в люстре, например, установлено три лампочки по 100 Вт, то максимальный протекающий по проводам ток при горении всех трех лампочек, не превысит 1,5 А. Такой ток выдержит практически любой электропровод.

Если у Вас возникнет вопрос о достаточности сечения провода для подключения люстры или любого другого электроприбора, то получить ответ на него Вы можете, посетив страницу сайта «Выбор сечения провода».

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Клеммные колодки для подключения люстры

Клеммные колодки в настоящее время широко примеряются для соединения проводов при подключении люстр, для соединения проводов в распределительных и коммутационных коробках, в некоторых электроприборах. Соединение проводов получается менее надежным, чем при соединении пайкой, но зато времени на выполнение электромонтажа тратится очень мало, и легко исправить допущенные ошибки при монтаже. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, скруткой такое соединение делать не допустимо.

Клеммные колодки по конструкции бывают с винтовым зажимом проводов и плоско пружинным зажимом.

Устроена клеммная колодка с виттовым зажимом проводов следующим образом. В пластмассовый корпус вставлена латунная толстостенная трубка с двумя резьбовыми отверстиями (на фото в низу справа). С одной стороны трубки вставляется один провод, идущий из люстры, а с другой второй, выходящий из потолка. Провода зажимают, вкручивая винты до упора. Надежный контакт между проводами люстры и выходящих из потолка в соединении клеммной колодки обеспечен.

В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр. Винтовые клеммные колодки позволяют соединять между собой любые провода, медные и алюминиевые, одножильные и многожильные в любом сочетании. Если в люстре много лампочек, и все провода не вмещаются я в одну клемму, то используют две, соединив и параллельно дополнительным отрезком провода.

Совсем недавно на рынке появились клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода в клеммную колодку, так и легко вынимать их из нее.

На фото одноразовый клеммник Wago, рассчитанный на соединения одножильных проводов, в том числе и алюминиевых с медными проводами сечением от 1,5 до 2,5 мм 2.

Пружинные одноразовые клеммники Wago не очень практичны для подключения люстр. Если понадобится снять люстру, например, при ремонте потолка или замены на другую, то придется покупать новый клеммник. Это является большим недостатком одноразовых клеммников Wago.

Более подходящий для подключения люстры является многоразовый клеммник Wago, имеющий оранжевый рычажок. Такие клеммники позволяют легко и быстро соединять одножильные, многожильные, алюминиевые провода сечением от 0,08 до 4,0 мм2, и в случае необходимости быстро разъединять без порчи клеммника.

Для соединения проводов достаточно снять с них изоляцию на длину 10 мм, поднять вверх оранжевый рычажок, вставить провод в отверстие клеммы и вернуть рычажок в исходное положение.

При выборе клеммной колодки для люстры нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм.

Если в люстре, например, установлено три лампочки по 100 Вт, то максимальный протекающий по проводам ток при горении всех трех лампочек, не превысит 1,5 А. Такой ток выдержит практически любой электропровод.

Если у Вас возникнет вопрос о достаточности сечения провода для подключения люстры или любого другого электроприбора, то получить ответ на него Вы можете, посетив страницу сайта «Выбор сечения провода».

Как подключить разные виды люстр к источнику питания

Подключая осветительный прибор к источнику питания, обязательно обращайте внимание на количество проводов в люстре и на потолке, а также учитывайте особенности вашего выключателя в зависимости от того, сколько в нем клавиш. На потолке мы с проводами разобрались, единственное, бывает, что и здесь возможен третий кабель

Это заземление. В современных помещениях именно этот вариант наиболее распространенный

На потолке мы с проводами разобрались, единственное, бывает, что и здесь возможен третий кабель. Это заземление. В современных помещениях именно этот вариант наиболее распространенный.

Для удобства подсоединения все имеющиеся провода в люстре отличаются по цвету. Так, белый, коричневый или черный обозначает фазу, провод синего цвета – это ноль, а желтый или зеленый имеет защитную функцию и является заземлением.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм

2

). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

https://youtube.com/watch?v=qsEjr5afuaw

Проходной выключатель

Если подключить люстру на два выключателя, это создаст дополнительные удобства: вы сели перед телевизором, но свет люстры слишком яркий. Для того чтобы выключатель был рядом, надо использовать проходные переключатели. По внутреннему устройству это обычный двухклавишный выключатель, но с одной клавишей. На рисунке-схеме видно, что они соединены между собой проводами-челноками. Вот как это выглядит на принципиальной схеме.

Здесь провода-челноки между выключателями обозначены стандартным красным цветом.

Устройство такой электросети потребует специальных выключателей, дополнительного устройства проводки, которая будет соединять эти приборы. Подключение к самой люстре стандартное.

У такой схемы есть существенный недостаток: лампы в люстре не будут работать группами.

Если такой вариант не устраивает и люстра должна работать в трёх режимах, надо подключить люстру на 2 выключателя. Проходных, с двумя клавишами.

О том, как это сделать, показано на видео:

Вспомогательные провода – провода челноки, каждая из лампочек – группа ламп в люстре.
