Какой провод нужен для подключения электроплиты
Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети . Самое обидное, что обычно вы об этом узнаёте лишь во время установки.
Мнение эксперта
Смирнова Екатерина Анатольевна
7 лет занимается дизайном интерьеров, профессиональный архитектор
Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.
Если он уже есть, что бывает нечасто, просто переходите к подключению – Как подключить электроплиту самостоятельно.
Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

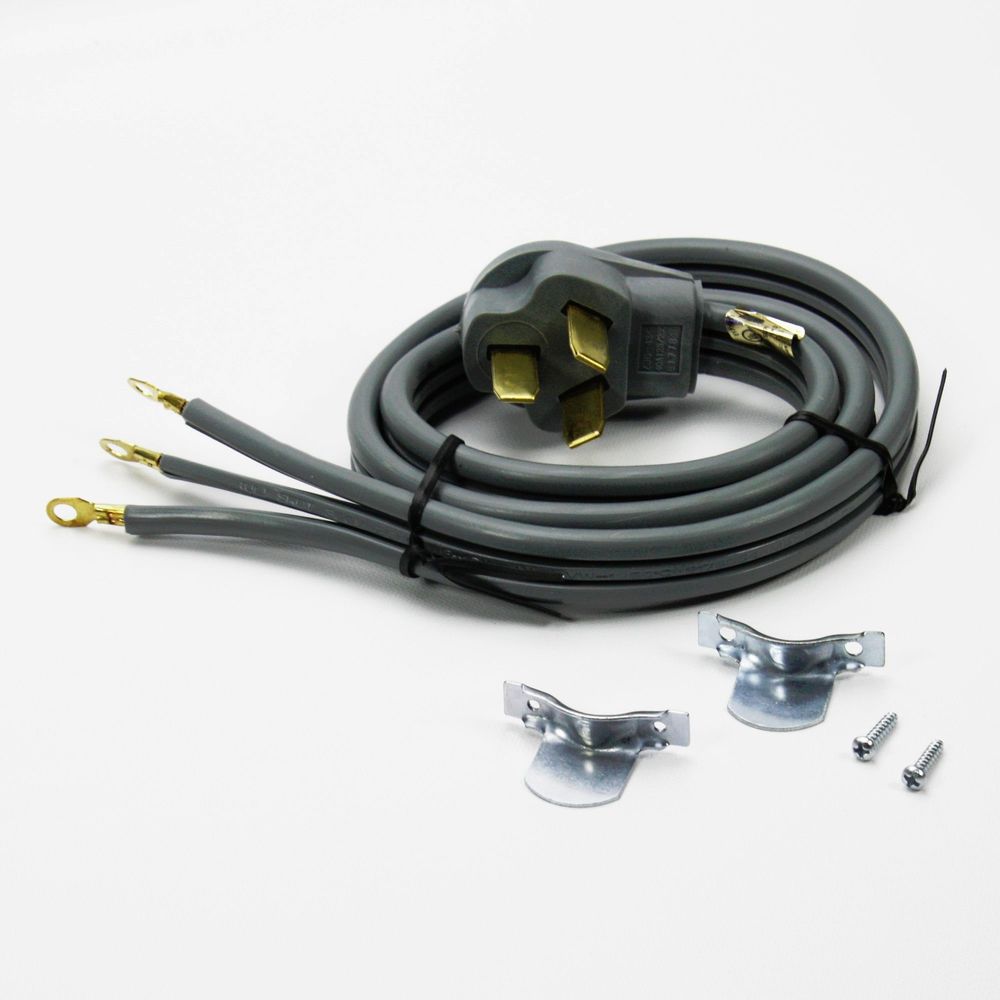

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.
Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.
Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.
Ниже представлена таблица, зависимости сечения кабеля от мощности.
Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.
Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты.
Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.
Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).
ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине

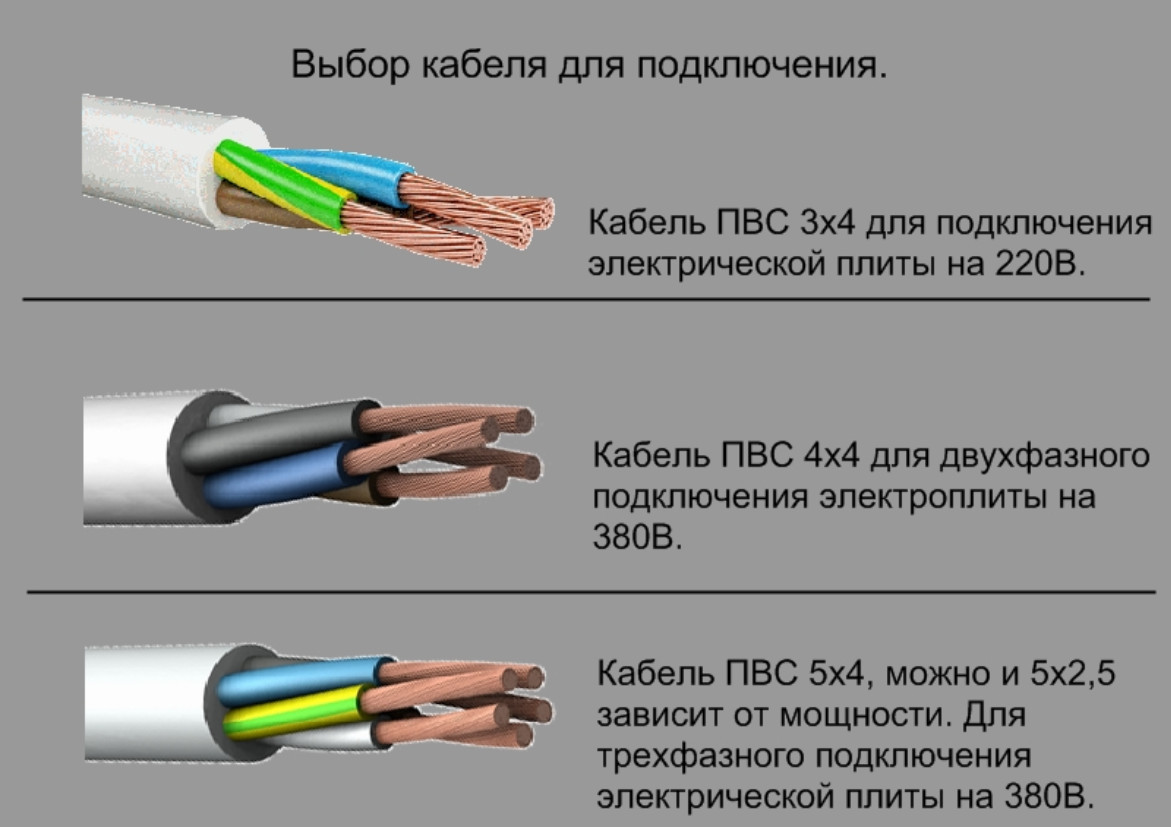

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

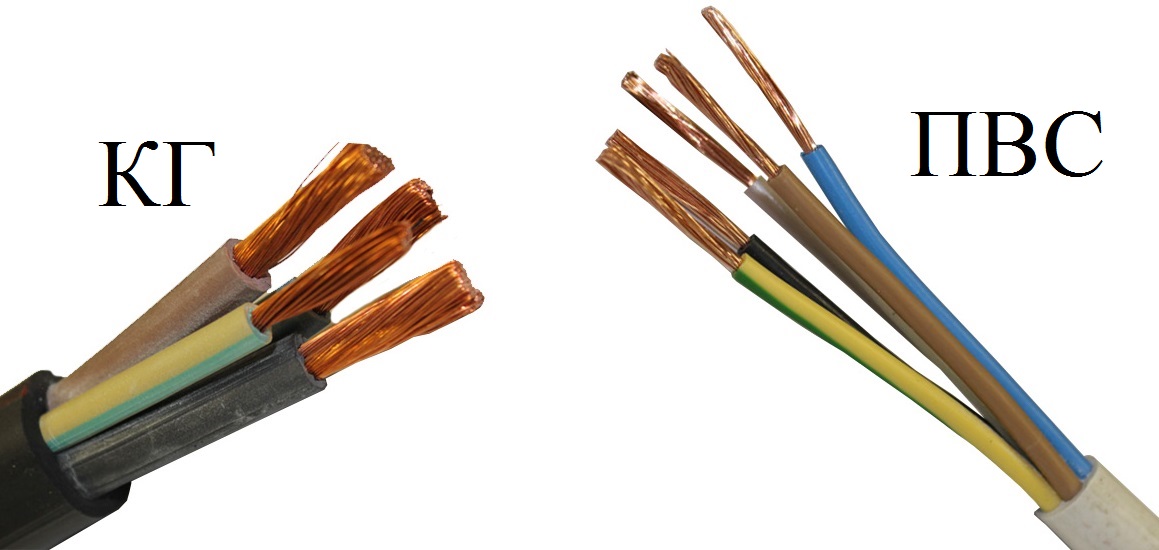

Для монтажа удобнее всего использовать кабель КГ (кабель гибкий) или провод ПВС (Провод виниловый соединительный).
Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.
Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.
Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.
Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.
Разметочные работы
Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:
Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.
После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.
Как пользоваться духовкой?
Духовые шкафы электроплит бывают двух типов: с термостатом и без него. Принципы работы каждого из них практически одинаковы. К основным правилам эксплуатации относятся следующие:
При тушении и выпекании необходимо устанавливать противень либо посередине духовки, либо на второй уровень снизу для многоуровневых электрических печей. Также лучше размещать блюдо для выпекания в центре решетки, так оно быстрее и равномернее пропечется. Нижние уровни духового шкафа подходят для жарки и размораживания овощей. Это позволяет сохранить в них максимальное количество полезных компонентов.
- При выпекании и тушении необходимо два раза поменять температурный режим. Сначала нужно готовить на максимальной мощности, а с середины времени приготовления убавить температуру.
- При наличии в духовке термостата определить температуру внутри шкафа будет несложно, если же его нет, то можно воспользоваться листом простой бумаги для определения приблизительной температуры нагрева. Для этого белый лист бумаги размещается на противень, и он ставится в духовку. При максимальной температуре лист пожелтеет за 3-3,5 минуты, при низкий — за 9-11.
- В процессе приготовления не стоит открывать дверцу духового шкафа в первые 10-15 минут, так как это может увеличить время приготовления. Когда половина срока прошла, можно открывать дверцу так часто, как это необходимо.
Правильная эксплуатация прибора позволит готовить вкусную пищу и не тратить на это много времени. Срок службы варочной поверхности и духового шкафа будет полностью зависеть от правильности действий, соблюдения норм безопасности и следования основным рекомендациям производителя.
Как настроить время на плите Gorenje
Кроме механических таймеров с функцией оповещения в плитах Горение есть несколько видов программаторов:
- Электронный газовый
- Электронный с аналоговым дисплеем в серии Classico
- Электронный с кнопками в серии Infinity
- Сенсорный программатор IconLED
Как установить время на электронном программаторе: после включения в сеть на дисплее будут мигать цифры 0:00 и индикатор S3. Нужно одновременно нажать кнопки 2 и 3, затем + и — выставить время. Загорится индикатор S1, это означает, что прибор работает в ручном режиме.
Как настроить часы на программаторе с аналоговым дисплеем: все функции выбираются нажатиями на кнопку А, каждое из которых сопровождается звуковым сигналом. Значение, например, время, устанавливается вращением этой кнопки. Индикатор выбранной функции мигает на дисплее. Подтверждается выбор повторным нажатием.
На IconLED часы настраиваются нажатием стрелок. После отключения электричества параметры нужно будет проставить заново. Если вы хотите изменить время, то нажмите на сенсор часов.
Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут
При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)
Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам
Точно так же с нулем и землей – сугубо по цветам.
Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
Подключение электроплиты по различным схемам
Большинство современных производителей электроплит поставляют свои изделия в торговую сеть без комплектации сетевым шнуром. Это вызвано современными требованиями электробезопасности, которые подразумевают подключение приборов большой мощности безрозеточным методом – с использованием специальных клеммных колодок.
Этот метод имеет два основных преимущества:
- питающий шнур может быть выбран произвольной длины;
- возможна замена индивидуального автомата на плавкий предохранитель (вставку).
Если длина шнура не превышает 6,0 метров, то электрическое сечение каждой жилы может быть принято равным 4,0 квадратных миллиметра. При большей длине минимальная величина сечения увеличивается до 6,0 квадратных миллиметров и установка плавкой вставки запрещается, а питание производится только через автоматический выключатель.
В принципе электроприбор можно подключать и при помощи специальной пары «вилка-электророзетка». Однако эта электроарматура должна быть рассчитана на ток не менее 32,0 ампер, а использование обычных бытовых вилок запрещается.
Однофазное подключение
Однофазное подключение (рис. 1) наиболее распространено в городских квартирах многоэтажных домов. Для его реализации необходимо установить соответствующим образом перемычки в клеммной коробке (расположена на задней панели) электроплиты. Все современные модели комплектуются перемычками нужного сечения. Если перемычки отсутствуют, то их необходимо приобрести в магазине электротоваров или вырезать из медной жилы самостоятельно. Минимальное электрическое сечение перемычки – 6,0 квадратных миллиметров.
Рис.1
Согласно схемы, для однофазного подключения необходимо:
- клеммы 1-2-3 соединить перемычками и подключить к фазовому проводу (коричневый, серый или черный цвет) питающего кабеля;
- клеммы 4-5 соединить между собой и подключить к нулевой жиле (обычно окрашена в синий цвет);
- клемму 6 соединить с заземляющей жилой кабеля – для однофазной сети, напряжением 220,0 вольт этот провод обычно имеет меньшее сечение и окрашен в желтый или зеленый цвет.
При выполнении всех соединений (проводов к клеммам и перемычек между клеммами) должен быть обеспечен надежный электрический контакт, для чего гайки в клеммной коробке необходимо хорошо затянуть. При некачественном контакте соединение будет греться, искрить, что приведет минимум к выгоранию изоляции клеммной коробке, а максимум – к пожару.
Подключение питающего кабеля к вилке проводим следующим образом:
- фазный провод подключается к штекеру (клемме) «L»;
- нулевой – к штекеру «N»;
- заземляющий – к штекеру, обозначенному условным значком заземления (в некоторых изделиях заземляющий контакт маркируется «earth» или «РЕ»).
Двухфазное подключение
Двухфазное подключение (рис. 2) используется достаточно редко и может быть выполнено лишь в жилых помещениях при наличии в них трехфазной сети. При этом электроконфорки будут подключены к двум фазным проводам, а одна фаза останется незагруженной.
Рис.2
Порядок установки перемычек, подключения к плите кабеля и соединения его с вилкой следующие:
- клеммы 1-2 или 2-3 соединяем перемычкой и подключаем к первому фазному проводу;
- свободную фазную клемму (3 или 2 зависит от того как установлена перемычка) подключаем ко второму фазному проводу);
- установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.
Для штепсельного подключения электроплиты по двухфазной схеме необходимо приобрести комплект «вилка-электророзетка» для питания трехфазного оборудования, при этом один штекер вилки буде незадействован.
Трехфазное подключение
Трехфазное подключение (рис. 3) требует наличие трехфазной сети и в основном используется в индивидуальных домах. Как известно их курса общей электротехники напряжение между фазами будет равным 380,0 вольт, а между любой фазой и нулем – 220,0 вольт. Для его реализации потребуется четырех-пяти жильный кабель.
Подключённые кабеля к клеммной коробки следующее:
- между фазными клеммами (1-2-32) перемычки не ставятся, а каждая клемма подключается к фазному проводу;
- установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.
Рис.3
При самостоятельном выполнении электромонтажных работ следует знать, что у некоторых моделей клеммная коробка отсутствует, а подключение осуществляется к контактам, расположенным на щитке задней панели.
Плюсы и минусы стеклокерамической плиты
@stroy-podskazka.ru
Многочисленные достоинства варочной панели склоняют потенциальных покупателей к покупке стеклокерамического прибора. Среди плюсов бытового устройства:
- Теплопроводность. Во время готовки прогревается только конфорка. При включении она нагревается в считанные секунды и также быстро нагревает кастрюлю с продуктами. После выключения остывание конфорки также происходит в короткие сроки.
- Экономия. Нагревание только установленной на конфорку посуды приводит к рациональному использованию ресурсов. Вам не придётся переплачивать за лишние растраты электроэнергии.
- Управление. Современные модели оснащены сенсорными панелями, на которых подробно расписано, как включать, выключать и переставлять режимы готовки. Дорогостоящие модели имеют большой выбор программ. Дешёвые модели по старинке оснащены механическими колонками для регулировки интенсивности подачи тепла.
- Дизайн. Варочная панель выглядит стильно и современно, эффектно дополняет кухонный гарнитур и обстановку помещения. Ассортимент бытовых приборов достаточно велик, чтобы выбрать подходящий вариант.
Некоторые модели обладают датчиком кипения. Как только температура жидкости в кастрюли достигнет определённого уровня, интенсивность подачи тепла автоматически снизится.
Среди минусов выделяют хрупкость при необыкновенной прочности. Она способна выдержать удары тяжёлых кастрюль, но не переживёт упавший остриём вниз нож. Стекло легко расколется, и плита придёт в негодность.
Газовые приборы способны пережить воздействие любых кастрюль, даже с мокрыми стенками. Для стеклокерамики такое воздействие недопустимо. Они могут выйти из строя при резком попадании влаги на разогретую панель.
Невысокие борта приводят к масштабным загрязнениям. «Сбежавшее» молоко или суп выливаются на пол, забрызгивая всё вокруг грязными потёками.
Правила ухода
Срок годности инверторной плиты, установленный производителем, составляет всего 15 лет, но при неаккуратном с ней обращении его легко сократить. Грамотная эксплуатация агрегата не только обеспечит полноценный период использования, но и продлит его.
Стоит обратить внимание на основные правила ухода
- Подготовка к эксплуатации. Новую плиту необходимо очистить от остатков упаковки, промыть мыльно-солевым раствором. Иначе при первом включении печи на кухне будет запах гари, пока не выгорит слой заводской смазки.
- Чистота. Не стоит оставлять загрязнения на поверхности. Если что-то пролилось на печь при готовке, лучше вытереть это сразу. Когда пятна или остатки пищи засыхают, их становится труднее оттереть и можно поцарапать поверхность.
- Посуду нужно использовать с ровным днищем. Искривленные донья могут деформировать варочную зону, она будет неравномерно прогреваться, обеспечивая неравномерную нагрузку на панель.
- Не ставьте на плиту мокрую посуду. Емкости с холодной водой лучше ставить не на разогретую поверхность. Равномерный нагрев посуды и ее содержимого продлит срок службы плиты.
- Включенная плита должна всегда быть сухой. Когда конфорки работают в режиме нагрева, не допускайте попадания на них жидкости, чтобы не вызвать резкого перепада температуры. На хрупкой панели могут образоваться трещины. Мыть поверхность можно только при выключенных конфорках.
- Пустая конфорка не должна оставаться включенной на полную мощность. Это перегружает нагревательный элемент и быстро может вывести из строя варочную зону.
- Никаких механических повреждений. Избегайте случайных ударов поверхности и падения на нее разных предметов. Стеклокерамика или закаленное стекло – это довольно хрупкие материалы. Не стоит вешать над варочной поверхностью посуду для просушки и разные бытовые кухонные принадлежности.
- Плита – это не место для хранения. Если мы привыкли, что на одной из конфорок газовой плиты у нас обязательно «живет» чайник, то с инверторной плитой такого не получится. На стеклокерамической поверхности нельзя хранить посуду, в особенности – из легкоплавких материалов. При случайном включении печи посуда может повредиться, а пустой чайник – попросту сгореть.
О том, какие имеются особенности у сенсорных электрических плит, смотрите в следующем видео.
Порадовать близких вкусным борщом или румяными булочками стремится каждая хозяйка. Качество пищи во многом зависит от плиты. Конечно, при известной сноровке первоклассные блюда можно приготовить и на самой привычной газовой плите, однако современные варочные панели предоставляют для этого гораздо больше возможностей. Пленившись удобством и внешним видом нового прибора, владелица этого современного чуда неизбежно столкнется с вопросом, как включить электрическую плиту. Сейчас мы это и обсудим.
Варианты подключения электроплиты к сети
Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.
Как не надо размещать бытовую технику
Подключение к однофазной электросети
Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.
Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.
При подключении кухонной плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.
Двухфазное подключение
Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.
Как правильно разместить плиту
Трехфазное подключение
Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.
Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.
Рекомендации по планировке кухни
Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.
Требования, предъявляемые к схеме подключения электроплиты:
- при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
- для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
- электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
- розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.
Уход за кухонной электрической плитой, чем и как мыть
Требования к защитному автомату и проводке
Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.
На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект УЗО + защитный автомат.
Вместо этой пары для экономии места в щитке нередко применяют дифавтомат.
Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине
При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с правилами выбора автомата.
Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.
Для выбора УЗО принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.
С выбором проводов тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.
При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять
Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:
- 3-5 кВт – сечение провода 2,5 мм²;
- 5-7,5 кВт – 4 мм²;
- 7,5-10 кВт – 6 мм².
Для трехфазной сети применяют 5-жильный провод 2,5 мм².
Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.
А сейчас разберем, в каком порядке лучше выполнять все действия.
Выбор марки провода для электроплиты
Многих людей волнует вопрос, марка какого провода электроплиты подключается к разному количеству фаз, и какой производитель считается самым лучшим? Специалисты говорят, что наилучшими марками считаются:
- ПВС (виниловый соединительный провод);
- КГ (гибкий кабель).
Если вы собираетесь подсоединять электроплиту, но не определили её мощность, либо подбираете шнур для подключения «с запасом», то можете уверено приобрести провод ПВС (3 на 6) либо КГ (3 на 6). Шнур указанных моделей выпускаются с тремя жилами, каждая имеет сечение шесть мм2. Подобным проводом советуют подключать оборудование, что имеет мощность до 10 кВт.
Первый вариант – провод для подключения электроплиты к сетям разнообразных электроприборов. В его составе присутствуют токопроводящие медные жилы (от двух до пяти штук), которые имеют изоляционную защиту и покрываются общей защитой в белом цвете. В названии шнура также содержится число жил, размер сечения. К примеру, ПВС 5 на 2,5. Он может выдержать напряжение до 450 Вольт. Имеет высокую прочность к изгибам, повреждениям и обладает средним уровнем устойчивости к воспламенению. Главное преимущество – доступная цена, сроки эксплуатации до десяти лет.
Второй вид отличается наличием лужёных медных жил, покрытых изоляцией из резины. Верхнее покрытие аналогичное, как в ПВС. В зазоре между жилой и наружной оболочкой есть слой специальной защиты, предотвращающий приставание жилы к оболочке во время повышения внутренней температуры при применении. Данный шнур выдерживает уровень напряжения до 660 Вольт. Используется при температурном режиме от минус 40 до плюс 50 градусов. Число жил может быть от одной до пяти. Заземляющая жила может быть с меньшим диаметром, нежели фазная жила.
Оба варианта можно без трудностей уложить на выбранную поверхность из-за высокого уровня гибкости. Независимо от выбранной марки, шнур необходимо приобрести с запасом, который позволить передвинуть оборудование с одного места на другое.
