Особенности определения фазы и нуля
В двухпроводной сети
Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:
- Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
- Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.
В трехпроводной сети
Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.
Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:
- Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
- Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
- Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
- Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.
Как найти фазу и ноль с помощью контрольки электрика
Контролька электрика на лампочке накаливания
Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.
Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.
Контролька электрика на светодиоде
Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.
Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.
Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.
Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.
Поиск фазы при наличии нулевого и заземляющего проводников
Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.
Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.
Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.
Поиск фазы и нуля контролькой
Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током. Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит
При прикосновении к фазному проводу лампочка засветит
Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.
Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.
В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.
Общее назначение
Это многофункциональное устройство, предназначенное для измерения целого ряда параметров электрического тока. Современный мультиметр, даже полупрофессиональный, предназначенный для бытовых нужд, способен измерять:
- переменное и постоянное напряжение;
- переменный и постоянный ток (силу тока);
- сопротивление.
https://youtube.com/watch?v=COqG1f4SHzE
Это минимальный перечень функций, которыми обладает даже самое простое устройство. Более сложные имеют функции прозвонки диодов и транзисторов, проверки целостности кабелей и т.п. Есть модели, которые позволяют мерить даже температуру.
Обычный бытовой прибор используется в сетях, напряжение которых не выше 1000 вольт постоянного или 750 вольт переменного тока. Чтобы измерить высокое напряжение, применяется только профессиональный высоковольтный мультиметр.
https://youtube.com/watch?v=bwDhRtp0kGg
https://youtube.com/watch?v=oB1ZfYCnhJg
https://youtube.com/watch?v=_WggwlRKU3o
Функциональные возможности разных типов отверток с индикатором
В каждом доме есть минимальный набор нужных инструментов, таких как молоток, гвозди, плоскогубцы.Вместе с ними должна быть и отвертка с индикатором. Ведь только с ее помощью можно проверить напряжение в розетке, ток, а также расположение проводки и микроволн без вреда для своего здоровья.
Отвертка-индикатор очень проста в использовании, вам не нужно изучать дополнительные схемы и инструкции, разбираться с деталями инструмента. Легко разобраться, как работает индикатор, может даже новичок.
Зажимая кнопку с одной стороны и используя другой конец индикатора для измерения напряжения, мы получаем светящуюся лампочку, которая говорит о присутствии тока. Так работают данные приборы с лампочками и со светодиодными определителями. Транзистор, который также находится в данном типе инструментов, помогает определить обрыв цепи, полярность источника тока и находить месторасположение проводки.
Инструмент со светодиодным индикатором включает в себя батарейку, что увеличивает продолжительность использования прибора. Данным устройством можно не только измерять наличие тока, но и бесконтактным способом проверять целостность проводки и кабеля. Светодиод помогает определить наличие или отсутствие напряжения. Инструкция к нему тоже не нужна.
Все популярней становится электронный индикатор. Он может иметь специальный дисплей, а также выпускаться и без него. Вместо светового, в электронном используют звуковой указатель напряжения, что делает его более удобным в использовании. Иногда к такому прибору прилагается инструкция.
Универсальный индикатор поможет проанализировать проводку и выявить места замыкания. Он очень хорошо справляется в работе с электроприборами и автотранспортом. В данном типе приборов используется и звуковой, и световой определитель.
Она является хорошим помощником при ремонтных работах, помогает разобрать, где какой провод находится, и затем уже проводить подключение осветительных приборов и выключателей.
Например, чтобы вмонтировать розетку в стену, вам понадобятся такие вещи:
- розетка;
- шурупы;
- «стакан»;
- отвертка с индикатором;
- гипс.
Инструмент с обычным индикатором нужно зажимать с одной стороны, и только тогда проводить измерительные действия. Прибор со светодиодом не нужно зажимать, он сам загорится, если вы проверяете фазный контакт. Универсальная отвертка имеет переключатель режимов работы.
Можно выбрать как контактное использование, так и бесконтактное, с высокой или низкой чувствительностью. То, как работает индикаторная отвертка, зависит от ее типа.
Индикаторная отвертка используется в таких случаях:
- проверка цепи с током;
- поиск разрыва;
- диагностика цепи;
- проверка полярности и состояния аккумулятора;
- проверка целостности провода;
- проверка правильности подключения выключателя к фазе.
В каждом из этих случаев придерживайтесь важных пунктов инструкции по технике безопасности.
Если проверять цепь с переменным током, то нужно притрагиваться индикатором к оголенному проводу. Для диагностирования разрыва следует провести боковой стороной индикатора по проводу. Во всех случаях при наличии напряжения произойдет световой или звуковой сигнал.
На корпусе не должно быть трещин или других признаков поломки. Если индикаторная отвертка работает на батарейках, то не стоит забывать об их смене. Для этого даже не нужно инструкции.
Если вы нашли даже незначительную поломку, то лучше сразу выбросить такое устройство. Его можно купить за небольшие деньги, а починка старого инструмента обойдется вам гораздо дороже.
При проверочных работах не стоит спешить. Лучше несколько раз аккуратно перепроверить, чем получить повреждения от тока.
Если вы не уверены в правильности использования того или иного типа индикатора, то лучше обратиться за помощью к специалисту и с ним обсудить, как же нужно использовать данное устройство.
- Порядок работы инструмента
- Применение инструмента
Во время выполнения любых видов ремонтных работ, прежде всего, возникает вопрос электробезопасности. Обусловлено это тем, что неожиданный разряд электрического тока приведет к возникновению травм и прочим неприятным последствиям. Чтобы понять, находятся ли провода под напряжением, поможет обычная индикаторная отвертка.
Проверка электропроводки
Проверка заземления электропроводки происходит примерно так же, как с розеткой. Для измерения параметров сети понадобятся мультиметр трехфазный или однофазный, а также индикаторная отвертка.
При ремонте электропроводки и подключении стиральной машины, электрического обогревателя, плиты, духовки и других приборов приходится менять кабели и соединения в распределительных коробках. В этом случае нужно выяснить назначение каждого проводника, необходимо проверить наличие заземления в нужных местах.
Вначале нужно отключить входной автомат на этажном щите. Затем вскрыть распределительную коробку. Развести провода в разные стороны, чтобы они не соприкасались между собой, и снять изоляцию в местах соединения.
После этого входной автомат включается. Индикаторной отверткой находятся фазные провода. Они могут принадлежать одной, двум или трем фазам.
При наличии трехфазного мультиметра, можно сразу проверить состояние сети. Однофазным мультиметром определение количества фаз происходит дольше. К примеру, если напряжения между тремя проводами составляют по 0 вольт, то это фазные провода от одной фазы.
Если прибор показывает напряжение между двумя проводами 380 V, а между двумя другими 0, то две фазы. При напряжении 380 V между всеми проводниками можно говорить о наличии трех фаз.
Определение заземления происходит, как и в случае с розеткой, только здесь проводов будет больше. Сначала отключается заземляющий провод в этажном щитке. Затем один щуп мультиметра цепляется за фазовый провод, а второй за проводник пока неизвестного назначения.
Если прибор покажет напряжение 220 V – этот провод нулевой, если ноль, то это и есть земля.
Дальше отключают входной автомат. Присоединяется заземляющий провод. Когда проверка закончена, выполняется правильное подсоединение всех элементов электросети, места соединений изолируются, коробка закрывается. Автомат защиты включается.
Определение с помощью картошки
Еще одним известным методом определения без специальных приборов является вариант, в котором задействуется обычная сырая картошка. Многие специалисты относятся к таким действиям довольно скептически, но подобное решение все равно является действенным.
Для его осуществления необходимо осуществить следующую последовательность:
- Взять одну сырую картофелину и разрезать ее на две части.
- Зачистить концы двух проводников и воткнуть их в одну из частей картофелины.
- Подождать около 10 минут, после чего вытащить оба провода.
- Осмотреть картофелину: в месте, где образовался зеленоватый след, был воткнут фазный проводник.
Поиск фазы и ноля с помощью картошки
Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться
экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.
Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.
Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Бытовые методы проверки наличия заземления
Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу. Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода. Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.
Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.
Визуальный осмотр
Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.
В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.
Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета. По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод. Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.
Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.
Зануление при отсутствии заземления
Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой. Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.
Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.
О том что такое зануление и чем оно опасно смотрите в этом видео:
https://youtube.com/watch?v=BpjT8mMhDCQ
Как определить наличие заземления
Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.
Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.
Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:
- Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
- Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
- Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.
При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая
Фаза и ноль в розетке: зачем это нужно знать?
Важнее правильно подсоединить провода к розетке. В конструкциях старого образца подключается два провода – один из них под напряжением, второй – нулевой. Современные устройства имеют еще и место для подсоединения заземлительного провода.
Есть мнение, что при неверном подключении фазы и нуля возникнет короткое замыкание, от чего бытовые устройства выйдут из строя или возникнет пожар. Но этого бояться не нужно, поскольку штепсельные розетки, которыми человек пользуется ежедневно, не имеют полярности. Кроме того, вилки приборов созданы без симметричного устройства, что позволяет подключать их к питанию любой стороной. При этом с фазой переменно контактирует то один штырь, то второй.
Определение фазы и нуля
Делать это можно разными приборами. Самое простое — проверить наличие фазы индикатором. Прибором, специально для того и предназначенным. Как определить ноль, когда фазу вы знаете? Если все нормально, то это тот провод, где нет фазы.
Однополюсный индикатор (указатель) напряжения
Однополюсный индикатор (указатель) напряжения
Индикатор выполняется часто как отвертка. Им можно даже отвертеть небольшой винтик, не сильно закрученный, но лучше не искушать судьбу — это прибор, и лучше использовать его по назначению. Он состоит из жала, от которого через большое сопротивление (около 1 МОм) провод идет на неоновую лампу. Другой контакт неонки выходит на другую сторону индикатора, и при измерении следует к нему прикоснуться пальцем. Жало для пробы проводника необходимо к нему прижать. Так как человек имеет достаточно большую площадь поверхности, он с зануленными/заземленными металлическими поверхностями сети образует своего рода конденсатор. В случае наличия переменного напряжения на проводе, к которому прижато жало, через человека и неоновую лампу потечет очень слабый, не опасный для человека, ток около 0,02 мА, что и вызовет слабое свечение неоновой лампочки, которое и покажет наличие фазы в проводе. Индикатор рассчитан на напряжение до 500 вольт. Большим напряжением прибор (резистор в нем) может быть пробит, тогда он выходит из строя, и пользоваться им станет опасно. Поэтому на всякий случай необходимо работать со всеми мерами безопасности: быть в изоляционной обуви, помещение должно быть сухим. Потому что удар током в случае пробоя будет направлен от фазы через проверяющего человека к нулю или земле, или любому заземленному металлу (корпусу бытового устройства, батарее отопления, трубе водопровода и т.д.).
Такой индикатор чувствителен и к напряжениям, случающимся и в проводниках, где фаза отсутствует. Бывает так: в розетке оба контакта дают свечение неоновой лампочки индикатора. Фаза — один из них. А другой — «плохой» ноль. Если ноль где-то в проводке оборван, перебит или перегорел, то в нем будет наводка от фазы. Напряжение у нее, конечно, не такое, как на фазе, но достаточное, чтобы индикатор его показал свечением неонки. Как тогда отличить ноль и фазу? В этом случае нет успеха — ничего не определилось. И надо применить другие средства. Например, попробовать найти фазу мультиметром.
Двухполюсный указатель напряжения
Двухполюсный указатель напряжения
Им можно пользоваться, как однополюсным: жало одного полюса прижать к контакту, где предполагается фаза, за второй полюс взяться рукой. Но при обрыве в нуле показывает на обоих контактах свечение. В этом случае можно проверить наличие падения напряжения между двумя разными контактами. Относительно земли, определенного где-то в другой розетке «хорошего» нуля. Два фазовых провода в разных розетках, но на одной фазе покажут отсутствие разности потенциалов.
При наличии напряжения между двумя полюсами индикаторная неонка должна светиться.
Использование пробника — контрольной лампы
Пробник делают для определения целостности проводов. Это лампочка с батарейкой и два достаточно длинных провода с концами, удобными для подключения: штырьковые или с крокодильчиками. Таким пробником можно будет искать потом место обрыва в нулевом проводе, о котором говорилось выше. Однако такие поиски уже следует делать при полностью обесточенной сети.
Контрольная лампа
Но нам нужен пробник для проверки наличия напряжения. Его еще называют контрольная лампа — это то же самое, что и двухполюсный индикатор, отличие в использовании вместо неоновой лампочки обыкновенной лампы накаливания, рассчитанной на то напряжение, фазу которого мы ищем. Плюсом этой конструкции является то, что лампочка загорится только при «своем родном» напряжении. Однако, если есть вероятность воткнуть ее на две разные фазы, она может и сгореть. Но если такой вероятности нет (квартира запитана на одну только фазу), то таким пробником можно смело пользоваться. Воткнув его одним полюсом в один контакт розетки, а другой присоединив к ТОЧНОМУ нулю, получим свет от лампочки, говорящий о том, что фазу мы нашли. Оборванный ноль в этом случае свечения никакого не даст. Так же как и необорванный.
Принцип действия и виды индикаторов

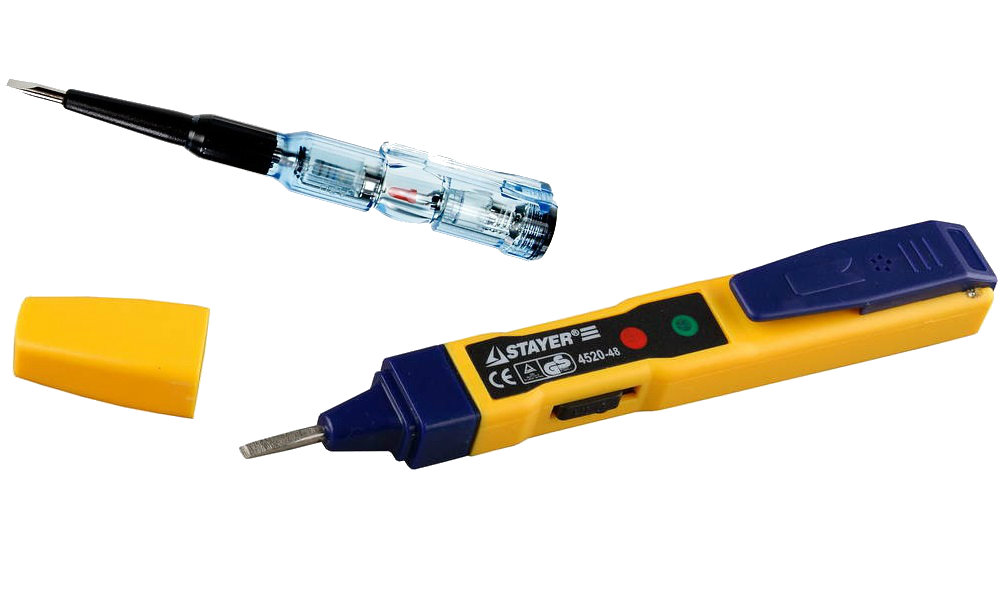

Сегодня в виде обычной отвертки выпускается большое количество индикаторов напряжения. Все они имеют общий принцип работы, но могут отличаться устройством и формой выполнения. Условно такие индикаторы разделяют на три группы. Рассмотрим их более детально.
Простая индикаторная отвертка
Устройство обычного пробника в виде отвертки довольно простое:
- Жало выступает в роли проводника;
- К нему подключен тиристор, понижающий силу тока до безопасной для человека величины;
- Следом расположен светодиод, который соединен с контактным элементом, выведенным на торец отвертки;
- Корпус выполнен из прозрачного пластика, что позволяет видеть, когда светодиод загорается.
Такую конструкцию имеет самый простой и дешевый пробник напряжения, который позволяет определить только рабочую фазу. Ноль этой отверткой можно найти методом исключения. Для того чтобы найти фазу в проводах при помощи индикаторной отвертки, нужно поступить следующим образом:
- Жалом отвертки поочередно прикасаются ко всем проводам контактной группы: розетки, выключателя или обрыва в проводке. При этом нужно пальцем (наиболее удобно большим) прикасаться к контактной пластине, выведенной на корпус;
- При прикосновении к фазе, индикатор начнет светиться, а ноль свечения диода не вызывает.
Такой нехитрый способ показывает, где фаза или ноль в проводах или розетке
После этого можно правильно произвести подключение бытового прибора, для которого важно соблюдать полярность
Отвертка с батарейкой
Индикаторные отвертки на батарейках могут быть разного вида и иметь дополнительный функционал
Принцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от вышеописанной отвертки. Отличием является наличие двух или трех батареек «таблеток», скрытых в ручке. Этот прибор является более универсальным и позволяет выполнить такие действия:
- Найти фазу и ноль в проводах под напряжением;
- Определить обрыв в обесточенной цепи. Для этого одного конца провода нужно коснуться рукой, а второго – щупом отвертки. Если цепь не нарушена, индикатор загорится. При обрыве в проводке, индикатор напряжения ничего не покажет;
- Кроме этого, такой инструмент за счет наведенного магнитного поля показывает расположение скрытой проводки. Для этого отвертка пальцами берется за жало, а ручкой ведется вдоль стены. При обнаружении запитанной проводки светодиод загорится.
https://youtube.com/watch?v=qRHyKH0GCt8
Универсальный пробник
Такое устройство отверткой называют больше по привычке, скорее это мини-тестер. Работает инструмент от батареек, а внешний вид сильно отличается от предыдущих вариантов. На передней панели прибора располагается два светодиода (красный и зеленый), также в зависимости от модели может быть небольшой дисплей, на который выводится показатель измеренного напряжения.

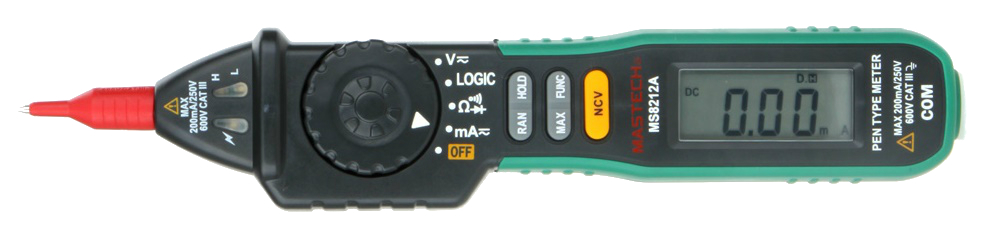

Универсальный тестер производства MASTECH
- Режим O применяется для того, чтобы найти фазу контактным способом. При наличии напряжения на проводнике, загорается красный светодиод;
- В режиме L прибор работает при пониженной чувствительности. Этот режим позволяет бесконтактно определить наличие напряжения в скрытой проводке глубиной залегания до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается писк зуммера;
- Положение H обозначает режим высокой чувствительности. Этот режим позволяет найти фазу и ноль (подключенную проводку) на глубине до 3 см.
Также это устройство позволяет произвести проверку цепи на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, и измерить напряжение источника постоянного тока до 36 В.
Этот прибор пригодится в качестве домашнего тестера: он позволяет проверить работоспособность лампы или другого электрического прибора с замкнутой цепью. Можно проверить любой нагревательный прибор, например, тэн или камин при пробое на корпус.
Индикатор в помощь.
Минимальный прибор, который потребуется это индикаторная отвёртка. Стоит копейки и имеется в продаже почти во всех хозяйственных магазинах.
Индикатор простой по устройству и по способу эксплуатации.
Состоит из металлического жала и прозрачного корпуса, куда вмонтированы: резистор и неоновая лампочка.
Жало в виде отвёртки контактирует с помощью пружины с резистором, светодиодом и контактной заглушкой на корпусе ручки.
Всё что необходимо сделать, это прикоснуться к искомому проводу или контактам на розетке жалом индикатора и пальцем коснуться контакта на ручке корпуса.
При наличии фазы – загорится неоновая лампа. При наличии нуля – свечения не будет.
Здесь есть небольшой нюанс.
Свечение бывает довольно слабым при дневном освещении, так, что необходимо быть внимательным.
Еще один способ определения фазы и нуля без профессиональных приборов.
Если в квартире есть непосредственное заземление, то определить фазу и нуль можно обычной лампой накаливания и проводниками.
К патрону от светильника подключаются провода, вкручивается лампа и контактируя между искомыми: фазой или нулём, проводами, идущими от лампочки с заземлением. Лампа загорится при наличии фазы.
В этом случае можно использовать только непосредственное заземление.
Использование водопроводных труб в качестве земли (так называемый народный метод) ни в коем случае нельзя. Здесь реальная угроза жизни не только ваша, но и соседей.
