Распределение нагрузки в трехфазной сети

Содержание

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

  1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
  2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryazhenie.html.
  3. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.

Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Способ расчета электрической мощности

Для распределение по группам электропроводки при проектировки электрических сетевых схем в квартирах, загородных домах, коттеджах, дачах и прочих объектов небольшого размера, у которых напряжение не превосходит 15-25 единиц. Применяется элементарный и эффективный метод расчета при помощи таблиц MicrosoftExcel. В сводку следует внести такие сведения:

  • название нагрузки;
  • мощность напряжения;
  • количество нагрузок;
  • показатель мощности, которая используется;
  • соотношение спроса;
  • значение cos

После внесения всех данных система автоматически пересчитает расчетную электроэнергию и расчетную мощность.

Простые правила, которые рекомендуется соблюдать при заполнении таблицы:

Вписывать нужно перечень нагрузок, присутствующих на объекте либо приборов, которые планируются установиться. Грамотность составления таблицы зависит от тщательного подбора и показателей данных, которые заносятся в таблицу.
Принцип создания таблицы не сложный – все нагрузки жилого помещения следует собрать в группы, электрическая мощность рассчитывается по каждой группе отдельно

По такому методу мощность будет проще распределить по фазам.
Все показатели для расчета таблицы, нужно взять из паспортных данных агрегатов.
Важно учитывать разницу между распределением токов в однофазной и 3-х фазных нагрузках. Однофазная нагрузка соответственно нагружает одну фазу, в 3-х фазной нагрузке токи распределяются равномерно по трем фазам

Исключением являются показатель использования мощности и показатель спроса.

Расчет однофазного и трехфазного напряжения производится по разным формулам.

Формула для однофазной нагрузки: I=W*1000/U/N,

где I – ток нагрузки А.

W – показатель мощности электроприбора кВт.

U – напряжение фазы 220 V.

N – число приборов, которые входят в группу.

Формула для 3-х фазной нагрузки: I=W*1000/(U*1,74),

Какая сила тока трехфазной сети

На практике часто мощность электроприбора является известной величиной. Поскольку в большинстве случаев для питания используется напряжение 220 В, то имеются все необходимые данные для расчета силы тока. Эта величина важна, чтобы сравнить ее с предельно допустимой для используемых проводов, розеток и удлинителей.

Вам это будет интересно Как воздействует электрический ток на организм человека

Важно! Слишком сильный ток может вызвать перегорание предохранителей или порчу используемого удлинителя. Трехфазная система с нейтралью


Трехфазная система с нейтралью

Для определения силы тока можно воспользоваться формулой мощности: P = кв. корень(3) * U(l) * I(l) * cos(«фи«).

Здесь можно использовать известные данные:

  • P — мощность электроприбора, известная из его инструкции по эксплуатации;
  • U(l). В большинстве случаев речь идет о напряжении 220 В (для устройств с трехфазным питанием эта величина будет равна 380 В).

Значение и формула для cos («фи») обычно точно неизвестны. Их берут из технического паспорта прибора или обращаются за этой информацией к справочникам. Как правило, для определенных типов приборов такая величина известна. Например, она близка к 1 у нагревательных приборов, а у электродвигателей равна 0,7-0,9.

Таким образом на основе приведенной формулы можно посчитать силу тока на основании известных данных.


Прибор для измерения мощности — ваттметр

Как защитится от перекоса

Хороший электрик может не только грамотно смонтировать электроснабжение в доме, но и правильно распределит приборы, потребляющие электричество, даст подробные рекомендации и предупредит, что будет, если их не соблюдать. Есть несколько способов избежать перекоса:

  • Правильное составление проекта, и грамотное прогнозирования. Распределение нагрузки на каждый провод, который участвует в электропитании дома;
  • Использовать стабилизаторы сети – специальные приборы, которые будут контролировать нагрузку. Особенно это актуально для больших объектов;
  • Если происходят постоянные перекосы, то можно изменить схему в сети, смонтированной ранее, особенно если были выявлены существенные ошибки;
  • Изменение мощности.

Для промышленных объектов существуют другие способы уравнивания нагрузки на фазы, которые не стоит рассматривать в данной статье. И как мы уже выяснили, что грамотно составленный проект не может полностью гарантировать правильное распределение нагрузки на фазы. Стоит отметить, что в течение суток нагрузка в сети меняется неоднократно, так как электроэнергия живет вместе с жильцами дома и часто отходит от нормативов.

Вывод – прежде чем монтировать электричество у себя дома, нужно продумать всю нагрузку, которая будет на нее оказываться, для предотвращения перекоса. Если вы планируете купить мощную варочную панель, и духовой шкаф такой же мощности, то лучше предусмотреть отдельные провода и для одного и для другого.


Схема электропроводки в доме

То же относится и к стиральной машине. Не стоит забывать о надворных постройках, будь то гараж, баня, или летняя кухня, там могут использоваться приборы, которые нужно учитывать.

Электрический счетчик

При любой схеме подключения необходим прибор учета расхода электроэнергии. 3-фазный счетчик может подключаться непосредственно к сети (прямое включение) или через трансформатор напряжения (полукосвенное), где показания прибора умножаются на коэффициент.

Важно соблюдать порядок подключения, где нечетные номера – это питание, а четные – нагрузка. Цвет проводов указывается в описании, а схема размещается на задней крышке прибора

Вход и соответствующий выход 3-фазного счетчика обозначаются одним цветом. Наиболее распространен порядок присоединения, когда сначала идут фазы, а последний провод – ноль.

3-фазный счетчик прямого включения для дома обычно рассчитан на мощность до 60 кВт.

Перед выбором многотарифной модели следует согласовать вопрос с энергоснабжающей компанией. Современные устройства с тарификаторами дают возможность подсчитывать плату за электроэнергию в зависимости от времени суток, регистрировать и записывать значения мощности во времени.

Температурные показатели приборов выбираются как можно шире. В среднем они составляют от -20 до +50 °С. Срок эксплуатации приборов достигает 40 лет с межповерочным интервалом 5-10 лет.

Счетчик подключается после вводного трех- или четырехполюсного автоматического выключателя.

Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Вступление

В продолжении серии статей «Электрика в деревянном доме», хочу представить типовой трехфазный щит учета и распределения для частного дома, рассчитанный для выделенной мощности 15 кВт. Данный щит является вполне стандартным и часто встречается в продаже, как типовой вариант сборки. Щит представлен в трех комплектациях фирм ABB, IEK, Schneider Electric.

типовой трехфазный щит учета

Сразу замечу, что место установки щита учета определяется сетевой организацией при выдаче разрешения на подключение выделенной мощности. О нюансах установки счетчика вне дома читайте статью (Установка счетчика вне дома ). Типовым считаем щит учета, предназначенный для установки на фасаде дома, опоре линии электропередачи или специальной опорной конструкции, что соответствует требованию большинства сетевых организаций.

Начнем с корпуса электрического щита. Согласно нормативам, на фасаде деревянного дома устанавливаются металлические щиты со степенью защиты IP =65, аналогичную степень защиты должен иметь щит, устанавливаемый на опоре. В щите должно быть предусмотрено окошко для считывания показаний счетчика и ключ для запирания дверцы. Прочность корпуса должна быть достаточной для защиты от механических повреждений.

Воздушный ввод кабеля

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.


Видео описание

Как производится прокладка вводного кабеля по воздушным линиям, показано в видео:

https://youtube.com/watch?v=lR9qVpHdCPc

Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).


Провод проложен по воздушным линиямИсточник samelectrik.ru

Расчёт кабеля

Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.


В первую очередь провод подводят к счётчику электроэнергииИсточник i.ytimg.com

Коротко о главном

Кабель для прокладки в земле на 15 кВт мощности сети нужно брать с защитой или прокладывать его в трубе. Сечение такого провода должно составлять от 10 мм².

Кабели бывают для воздушного и подземного размещения.

Проводить кабель через стену нужно в металлической трубе под небольшим наклоном.

Сечение кабеля напрямую зависит от способа его ввода, а также материала из которого он изготовлен.

Для сети в 15 кВт с напряжением в 380 В требуется устанавливать дополнительный трёхполосный автомат.


Схемы подключения обмоток двигателя

В трехфазных асинхронных электродвигателях применяется два варианта соединения – в звезду и треугольник. В трехфазных асинхронных электрических машинах, в зависимости от модели, можно реализовать схему:

  • Звезда;
  • Треугольник;
  • Звезда и треугольник.

Простейший способ определения возможностей конкретного асинхронного электромотора – посмотреть на шильд (металлическая пластина с техническими параметрами). На них обозначается в том числе и номинал рабочего напряжения для соответствующего соединения. Здесь может указываться обозначение только для звезды, только для треугольника или и тот и другой вариант одновременно, пример такой маркировки приведен на рисунке ниже:


Пример обозначения на шильде

Если шильд отсутствует или информация на нем стерлась, то схему подключения можно узнать, открыв блок распределения начал обмотки (БРНО). Если вы увидите 6 выводов, имеющих клеммные соединения, можно определить тип включения обмоток. Гораздо хуже, когда борно имеет только три вывода, а подключение производится внутри корпуса. В этом случае нужно разобрать трехфазный электромотор, чтобы увидеть способ соединения.

Звезда

Схема подключения трехфазного двигателя звездой предусматривает, что начало каждой обмотки объединяется в одну точку, а к их концам подключаются фазы от питающей линии. Такой тип обеспечивает значительно более плавный пуск и относительно щадящий режим работы. Однако мощность, с которой вращается ротор, в полтора раза ниже, чем при подключении треугольником. Схематически данное подключение выглядит следующим образом:

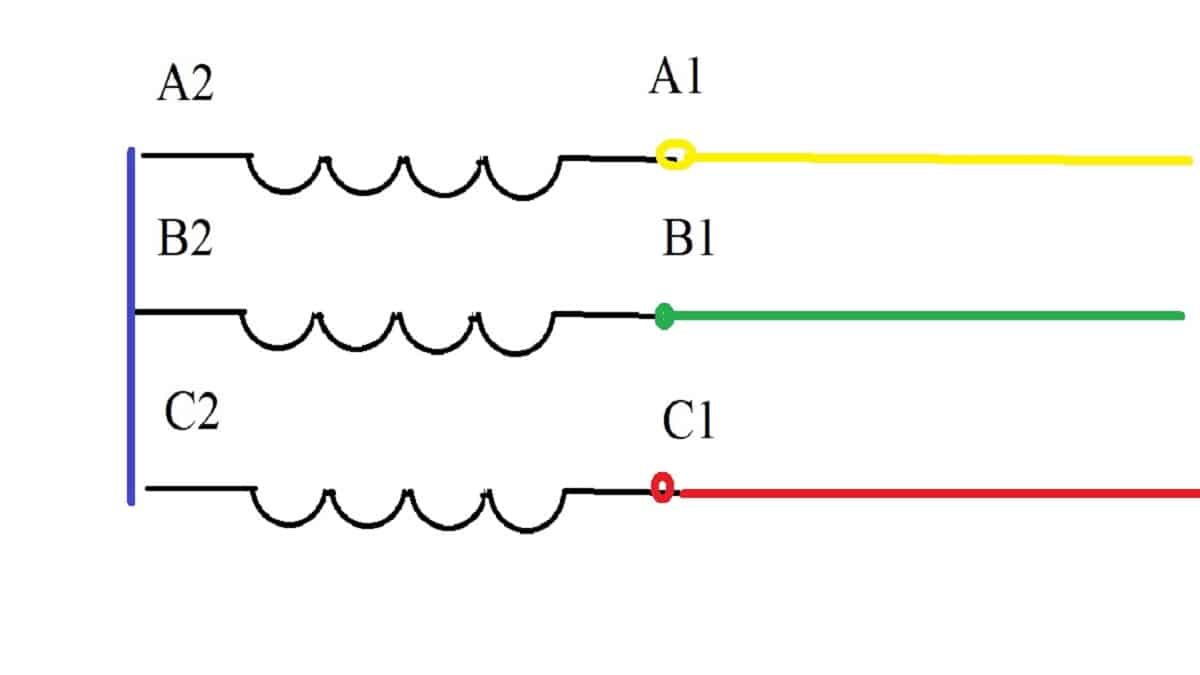

Схема подключения звезда

Как видите на рисунке, концы выводов обмоток трехфазного двигателя A2, B2, C2 соединены в один электрический узел. А к клеммам A1, B1, C1 – подключаются фазные провода, как правило, на 220 или 380 вольт.

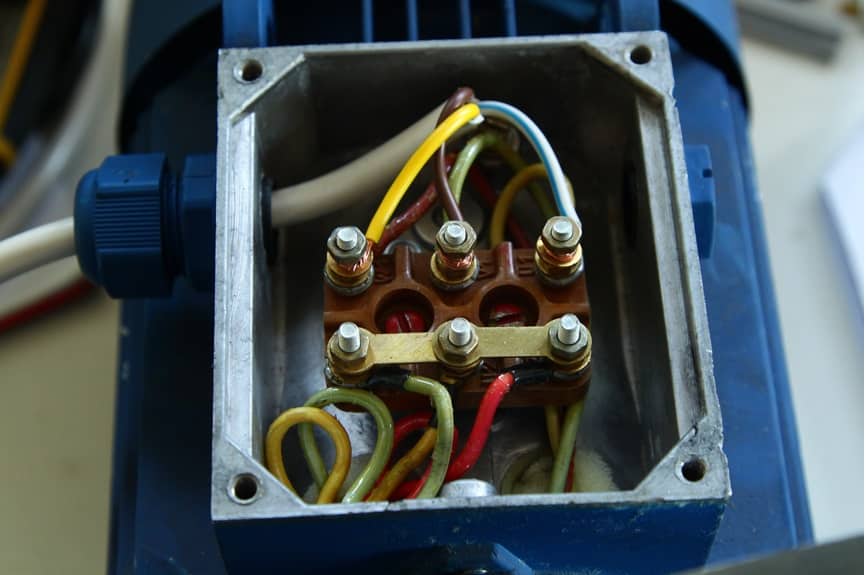

Если рассматривать данную схему на примере борна, выглядеть оно будет так:


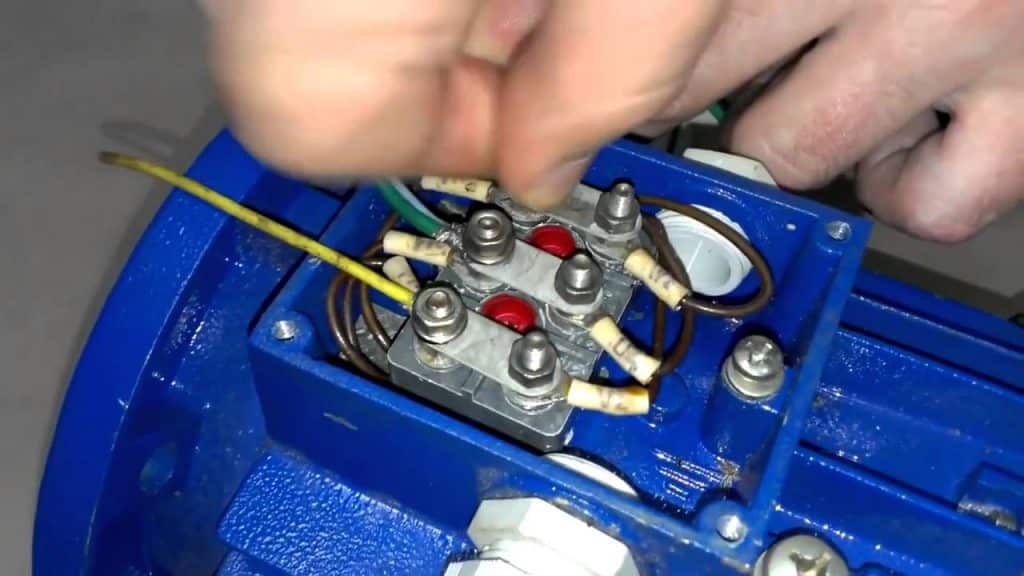

Соединение обмоток звездой

Треугольник

Чтобы подключить электродвигатель треугольником вам необходимо подвести конец одной обмотки к началу другой. И таким образом замкнуть обмотки в своеобразное кольцо, в точки соединения которых и подключаются выводы питающей линии. Схема соединения треугольником обеспечивает максимальный момент и усилие на валу, что особенно актуально для больших нагрузок. Однако и ток в обмотках при номинальной нагрузке также пропорционально повысится, не уже говоря о режимах перегрузки.

Поэтому включение трехфазного двигателя треугольником и требует понижения напряжения. К примеру, если одну и ту же электрическую машину можно подключить с соединением обмоток и треугольником, и звездой, то звезда будет иметь напряжение питания 380, а треугольник 220 вольт или 220 и 127 вольт соответственно. Схематически подключение обмоток треугольником будет выглядеть так:

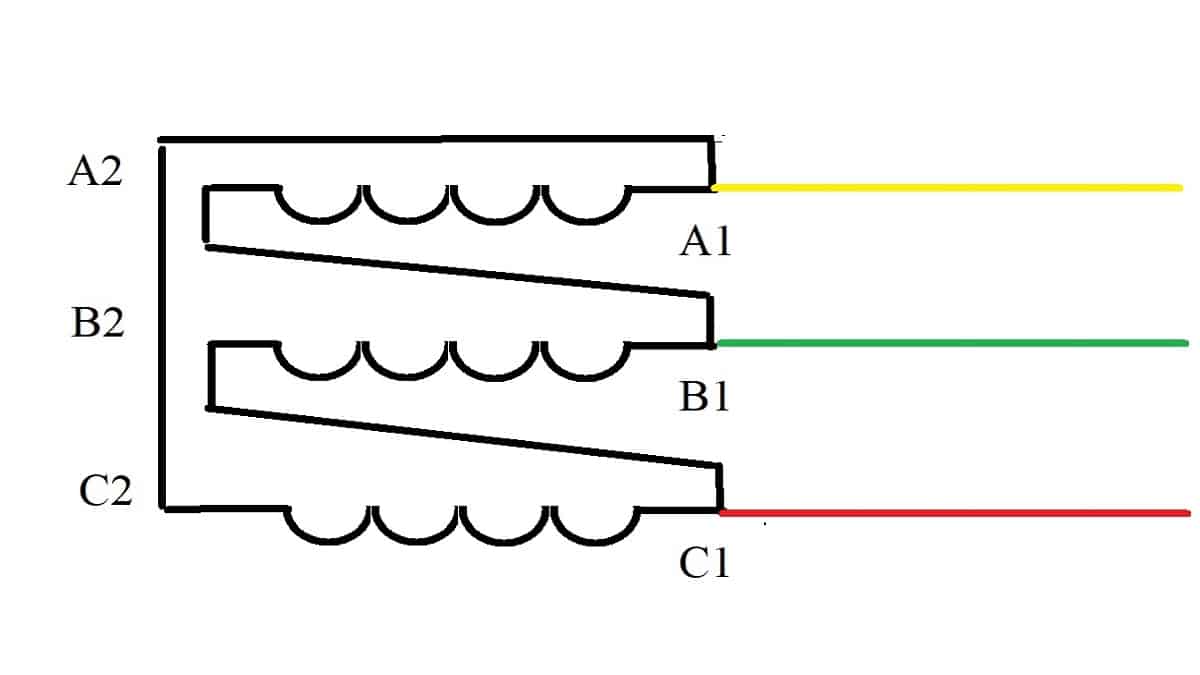

Схема подключения треугольник

Как видите, соединение производится от A2 к B1, от B2 к C1, от C2 к A1, в некоторых моделях электрических машин маркировка выводов может отличаться, но на крышке борна будет отображаться их принадлежность к той или иной обмотке и возможные варианты соединения между собой.


Соединение обмоток треугольником

Особенности обустройства распределительного щитка

Однолинейная схема щита учета 15 кВт 380В (как частный случай) – самый распространенный вариант построения этой части системы энергоснабжения. При ее обустройстве рассматриваются следующие варианты комплектации, учитывающие различия однофазного и трехфазного питаний:

  • Использование в качестве защитного оборудования стандартных однополюсных автоматов и УЗО (по одному на каждую фазу).
  • Применение в схеме одних 4-хполюсных дифференциальных приборов.
  • Установка в щитке двухполюсных автоматов, дополненных кросс-модулем и УЗО.
  • Монтаж однополюсных линейных автоматов совместно с 4-х полюсным УЗО и кросс модулем.

Каждый из этих вариантов при наличии места в щитке подходит для обустройства и подключения полноценной трехфазной системы энергоснабжения. Выбор конкретного набора коммутирующих устройств зависит от предпочтений и финансовых возможностей хозяина загородного жилья.

Защита от перекоса фаз в трехфазной сети

Наиболее простой, но, тем не менее, эффективный способ минимизировать негативные последствия описанного выше отклонения — установить реле контроля фаз. С внешним видом такого устройства и примером его подключения (в данном случае после трехфазного счетчика), можно ознакомиться ниже.

Данный трехфазный автомат может обладать следующими функциями:

  1. Производить контроль амплитуды электротока. Если параметр выходит за установленные границы, нагрузка отключается от питания. Как правило, диапазон срабатывания прибора можно настраивать в соответствии с особенностями сети. Данная опция имеется у всех приборов данного типа.
  2. Проверка очередности подключения фаз. Если чередование неправильное питание отключается. Данный вид контроля может быть важен для определенного оборудования. Например, при подключении трехфазных асинхронных электромашин от этого зависит, в какую сторону будет происходить вращение вала.
  3. Проверка обрыва на отдельных фазах, при обнаружении такового нагрузка отключается от сети.
  4. Функция отслеживает состояние сети, как только появляется перекос, происходит срабатывание.

Совместно с реле контроля фаз можно использовать трехфазные стабилизаторы напряжения, с их помощью можно несколько улучшить качество электроэнергии. Но данный вариант не отличается эффективностью, поскольку такие приборы сами могут взывать нарушение симметрии, помимо этого на стабилизаторах возникают потери.

Лучший способ симметрировать фазы – использовать для этой цели специальный трансформатор. Этот вариант выравнивания фаз может дать результаты, как при неправильном распределении однофазных нагрузок на автономный 3-х фазный генератор электроэнергии, так и в более серьезных масштабах.

Монтаж

Первое, с чего начинают самостоятельно делать разводку электропроводки в частном доме – это разметка стен и пола под электрическую систему. Ее буквально «рисуют» на стене, с указанием дополнительных данных (что за провод пойдет в канале, его направление, и т.д.), чтобы иметь реальное представление о порядке работы.

Далее устанавливают щиток. Он помещается в заранее подготовленную нишу, или просто навешивается на стену. Внутрь помещается УЗО.

Нулевые клеммы в щитке размещаются в верхней части, заземляющие – в нижней, между ними располагаются автоматы для защитного отключения электропроводки.

От щитка начинается разводка. Кабеля прокладывают от автомата до распределительных коробок, а потом делают разводку к местам расположения розеток и выключателей.

Затем их проверяют на сохранность (+ землю) при помощи тестера. Когда разводка будет выполнена, а розетка (выключатель) установлены, они также тестируются на пригодность к эксплуатации.


Разводка происходит строго по схеме. Прокладка электропроводки осуществляется по вертикали или горизонтали.

При разводке и соединении проводов безопаснее применять сварку, пайку, клеммную коробку с зажимами в виде винтов (самый надежный способ соединения), а также колодки с пружинками.

Когда разводка проходит сквозь стены, перекрытия и перегородки частного дома, необходимо использовать подготовленные заранее отверстия с патрубками.

Чтобы сделать разводку безопасной, все зазоры заделывают негорючими составами (перлит+ гипс, цемент+ песок и тому подобное).

В процессе разводки электропроводки кабеля на стене могут закрепляться как без защиты, так и с использованием гофрированных трубок или мягких защитных рукавов (актуально для частных домов из рубленого/оцилиндрованного бревна или бруса).

https://youtube.com/watch?v=6AC6BEtStT0

Схема электропроводки трехфазной в частном доме. Правила распределения

Как очевидно из вышесказанного, ответ на вопрос, как распределить нагрузку по фазам в частном доме, кроется в равномерном делении потребителей на все токопитающие жилы. Популярным способом является подключение отдельной группы розеток в комнатах к отдельному фазному проводу. Причём последующая группировка происходит так, чтобы оптимизировать нагрузку на сеть. По аналогичному принципу подключается и освещение, распределение нагрузки по фазам проводника должно быть равномерным.

Приведённое выше изображение показывает правильное подключение 380 вольт, 3 фазы. Частный дом, схема электроснабжения которого представлена, «разведён» правильно, с учётом всех требований.

Следующее изображение показывает правильное подключение электрощитка на 380 вольт 3 фазы. Частный дом, схема технологического присоединения которого показана на картинке, подсоединён верно, что снижает вероятность отключения автоматов в результате перегрузки сети.

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка

Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

  • К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
  • Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.

Полезно! Допускается использование УЗО с допустимым большим значением силы тока, но не более 30 А.

  • Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
  • К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
  • Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Важно! Перед тем, как распределить нагрузку по фазам в частном доме, по вышеуказанной схеме, имейте в виду, что она приведена в качестве примера. Для каждой отдельной ситуации она может отличаться по тем или иным признакам

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.
